前言
传统荣耀原装充电器多为单USB-A接口设计，虽然能为荣耀手机提供高速快充，但无法兼顾笔记本电脑等USB-C接口设备的充电需求。为此官方推出了一款66W双口氮化镓充电器以弥补这一使用场景的缺口。
产品采用1A1C双口设计，其中USB-A接口支持荣耀66W超级快充，USB-C接口支持65W PD快充，能够同时满足荣耀手机与笔记本电脑的快充需求。下面我们将对这款充电器进行详细拆解，一起来看看其内部设计与用料。
此前充电头网拆解过、、、、等产品，欢迎查阅。
荣耀66W氮化镓快充充电器开箱
包装盒正面印有HONOR品牌、产品名称以及外观图。
背面印有产品卖点介绍、详细参数以及商家信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含充电器、保修卡等。
充电器采用主流长条柱状造型设计，同时也是经典白色塑料外壳，腰身各面钢琴烤漆工艺处理，十分光滑。
腰身一面印有HONOR品牌。

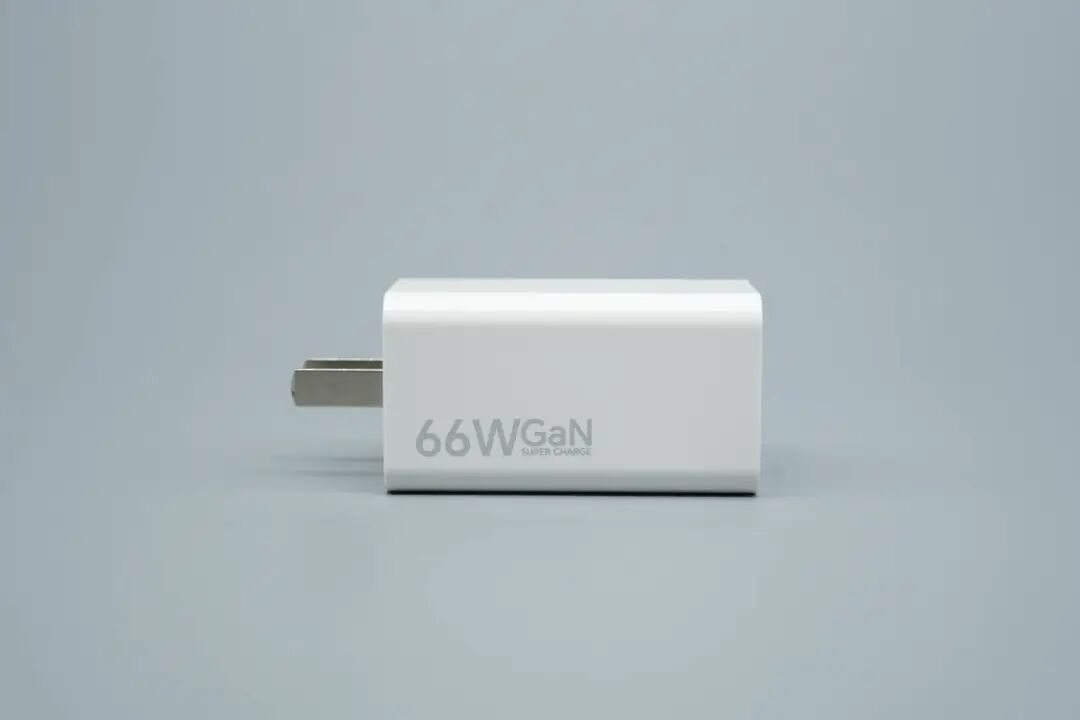

另一面印有66W GaN SUPER CHARGE。

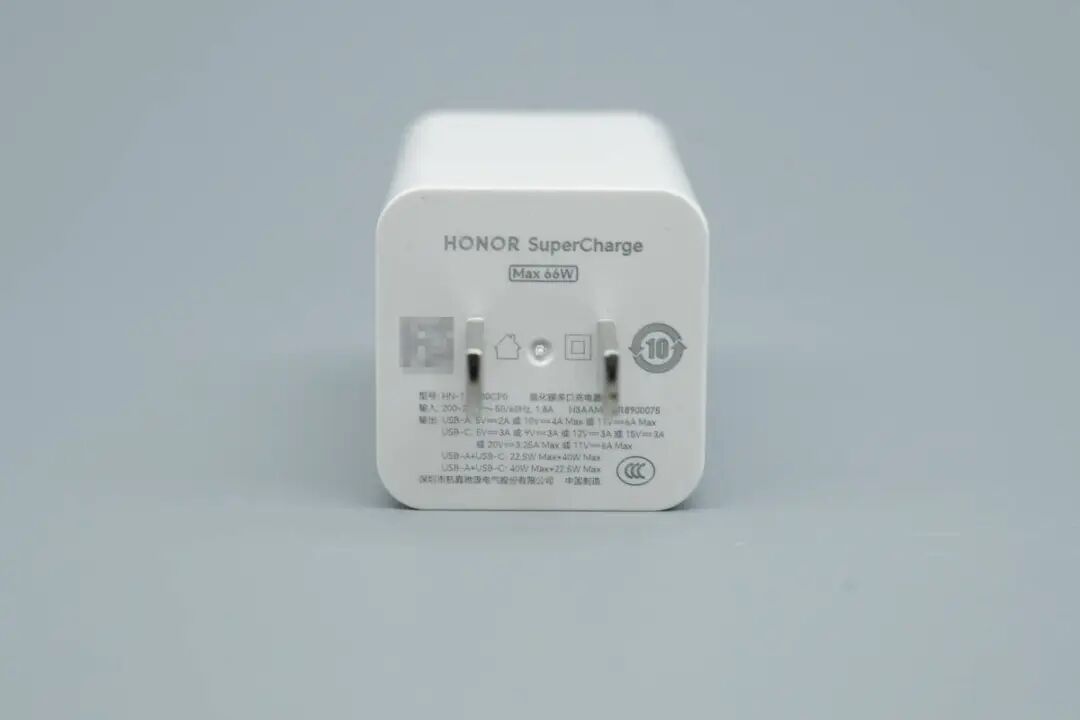

输入端外壳上印有产品参数信息。
充电器参数特写
型号：HN-110600CP0
输入：200-240V~50/60Hz 1.8A
输出：
USB-A：5V2A、10V4A、11V6A Max
USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A、11V6A
USB-A+USB-C：22.5W+40W
USB-A+USB-C：40W+22.5W
深圳市航嘉驰源电气股份有限公司
充电器通过了CCC认证。

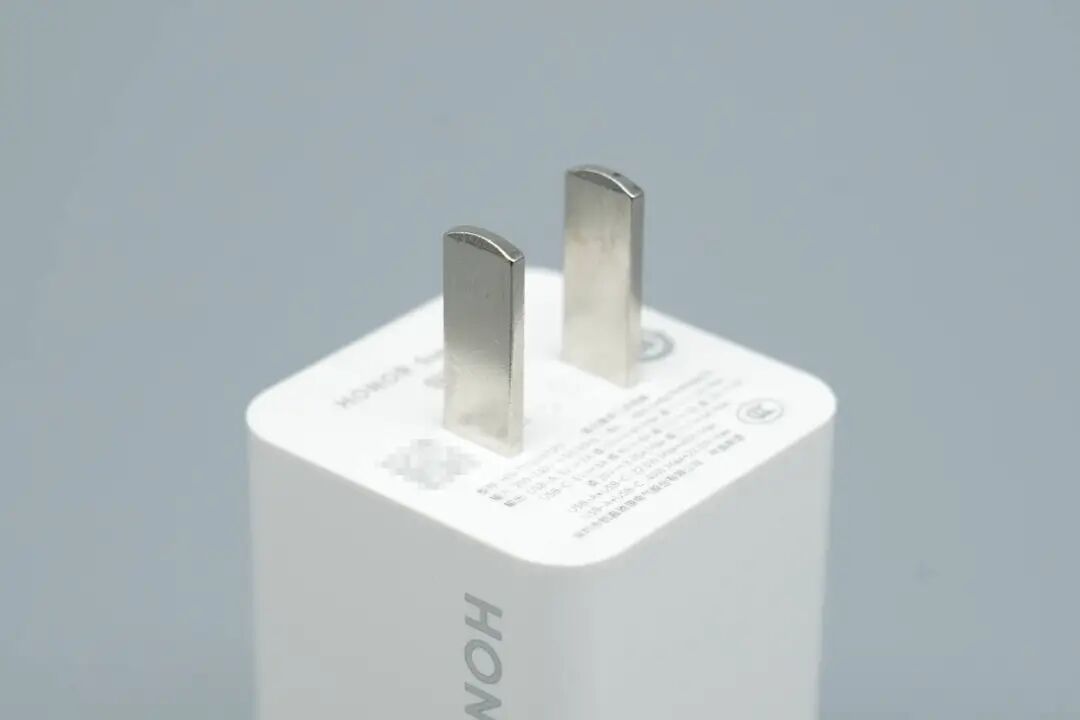

充电器配备固定式国标插脚。

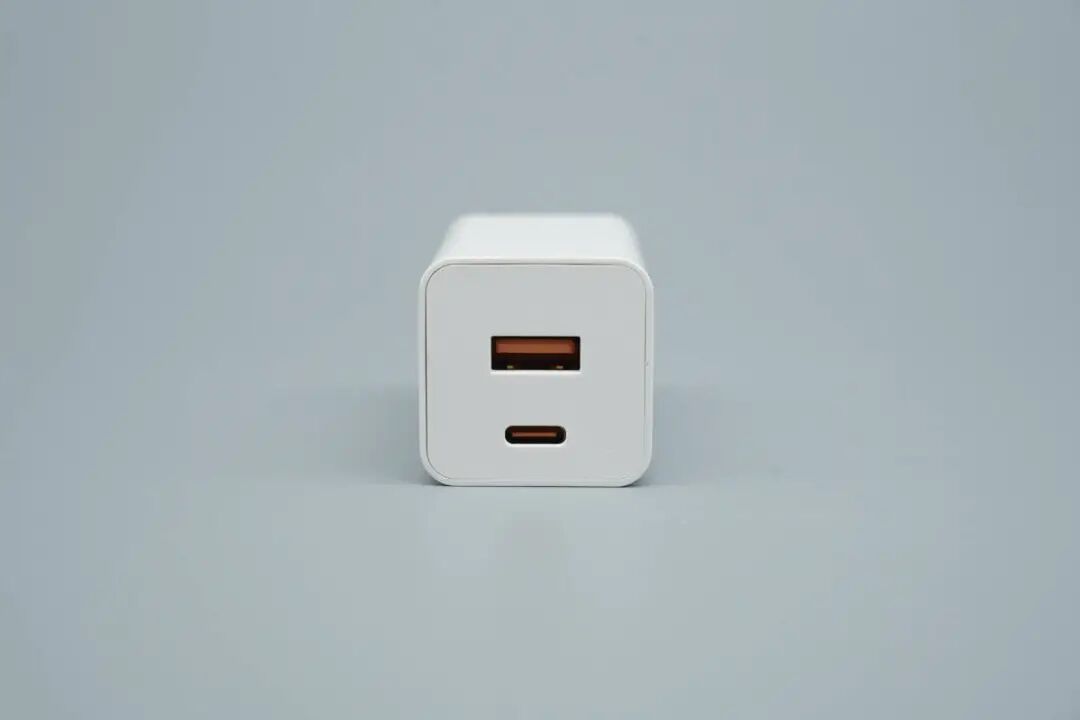

输出端配备1A1C接口。

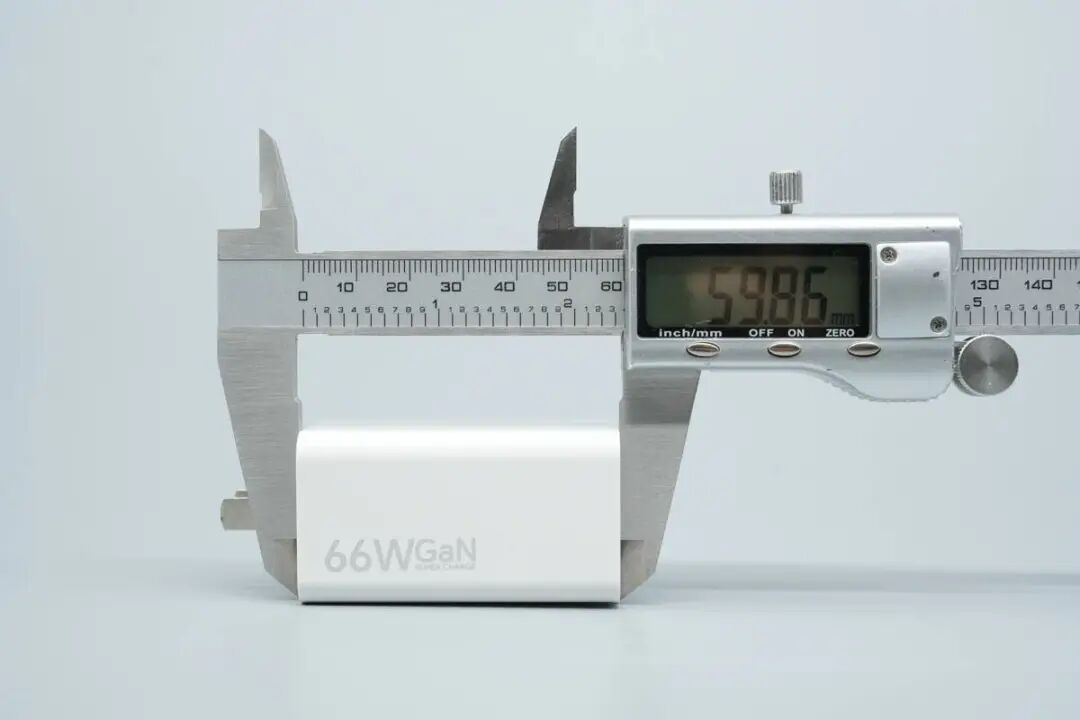

实测充电器机身长度为59.86mm。
宽度为32.58mm。
厚度为32.44mm。
和苹果67W充电器放在一起对比，体积优势明显。

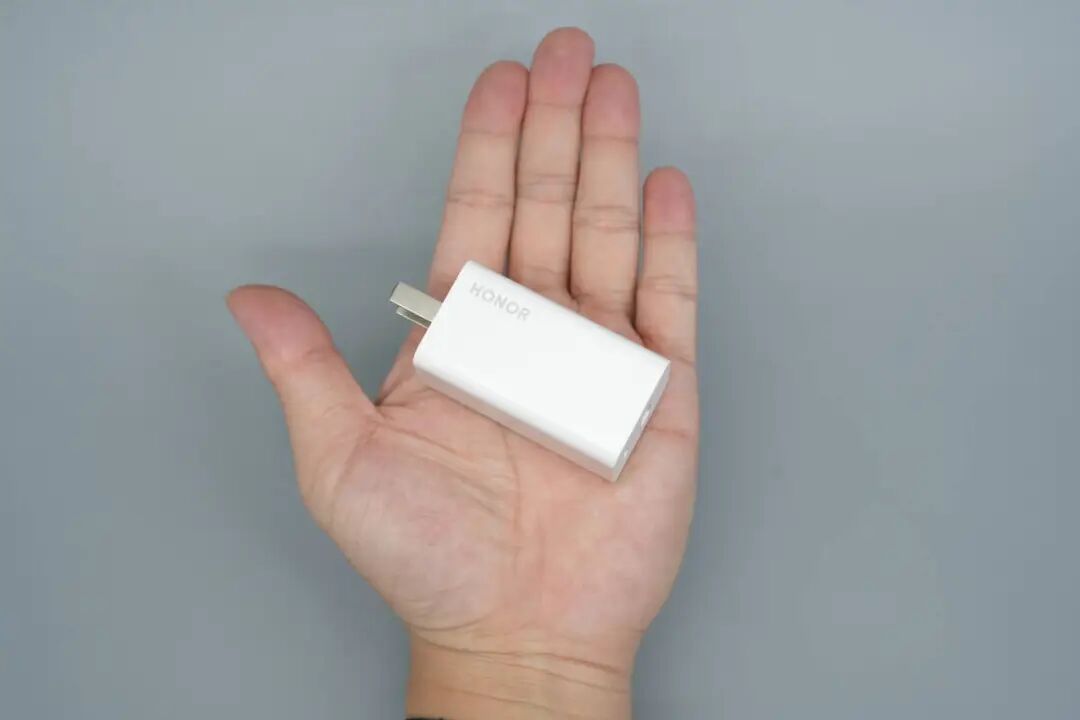

充电器拿在手上的大小直观感受。
另外测得充电器重量约为104g。

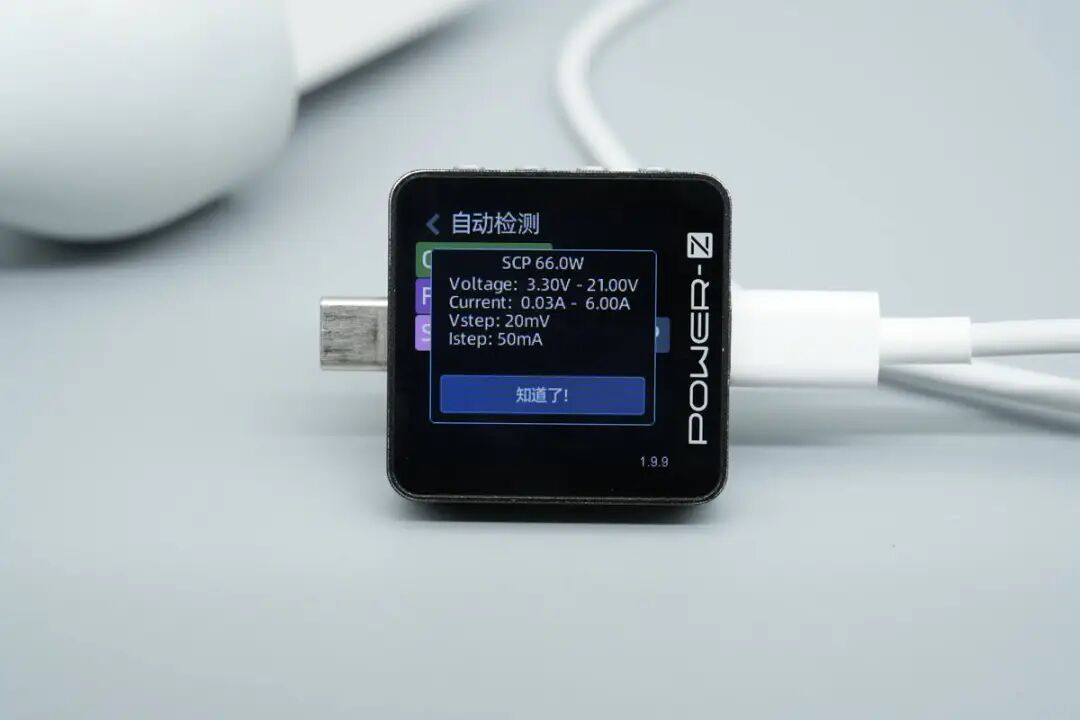

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持PD3.0、PPS、QC5充电协议。

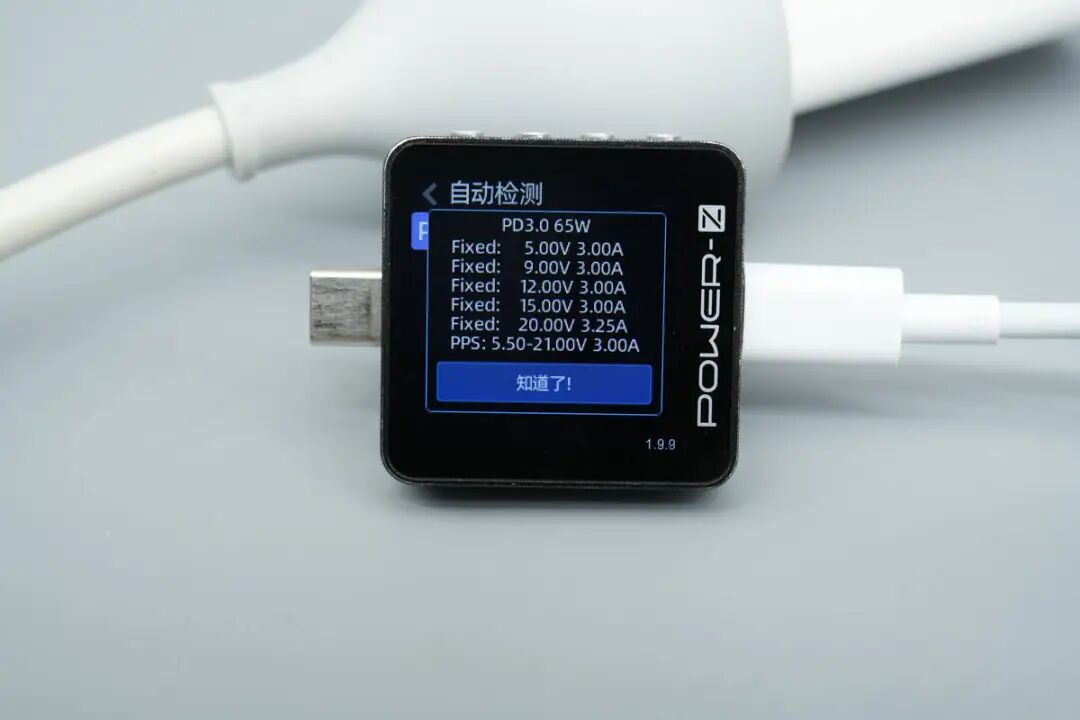

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。
测得USB-A口支持QC2.0、FCP、SCP、DCP充电协议。
荣耀66W氮化镓快充充电器拆解
将充电器输出端外壳切割开，内部PCBA模块固定十分牢固。

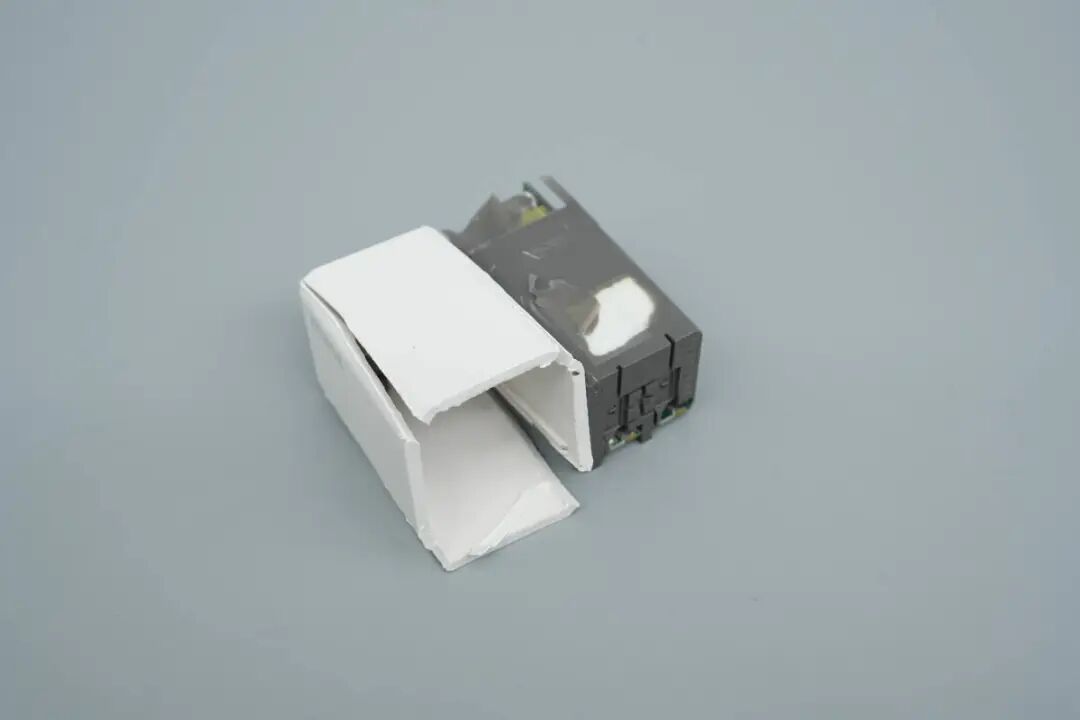

继续切割开外壳取出PCBA模块。

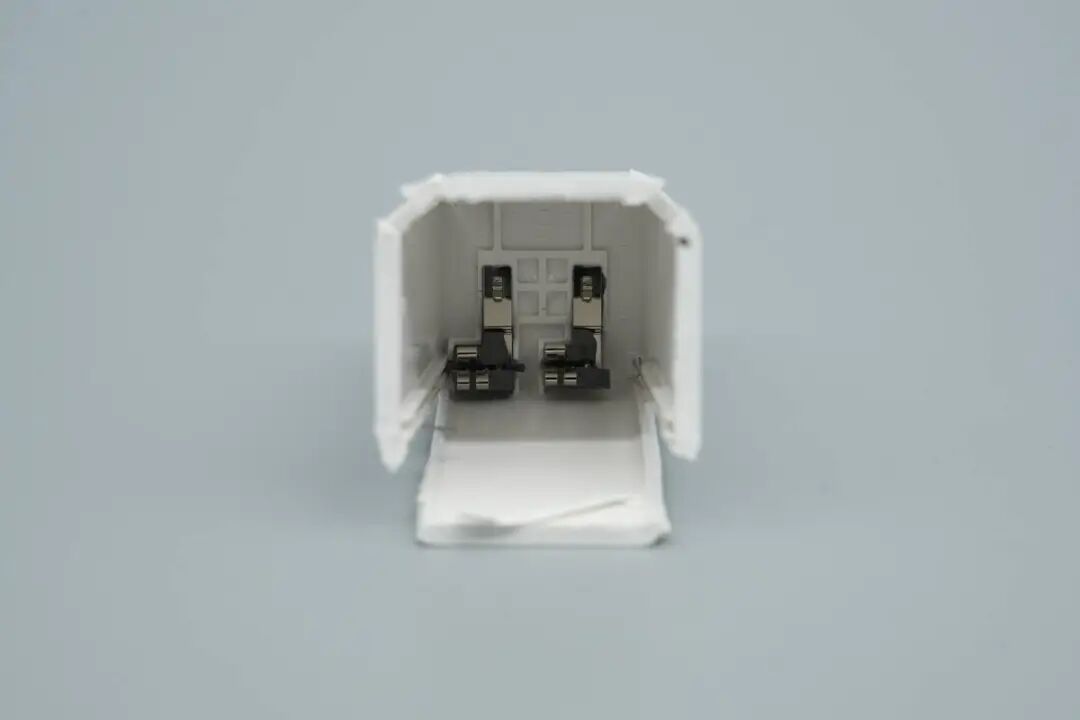

输入端采用接触式通电设计，插脚与金属片压接。
实测PCBA模块长度为56.79mm。
宽度为28.28mm。
厚度为28.21mm。

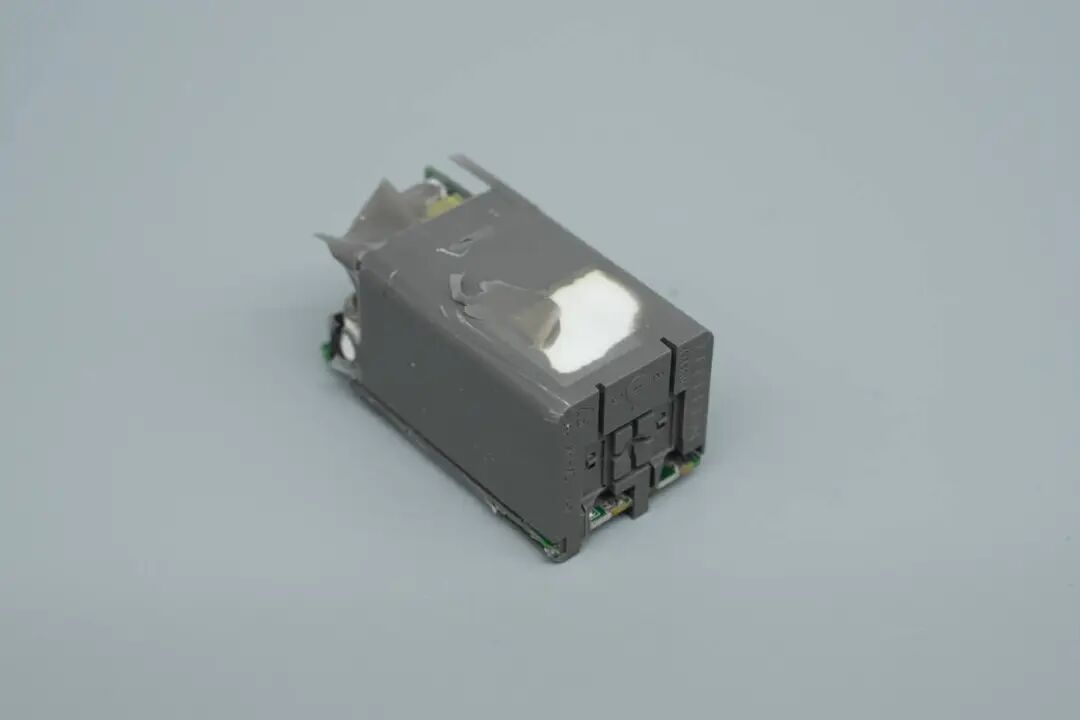

PCBA模块灌胶提升整体耐候性和散热性能。

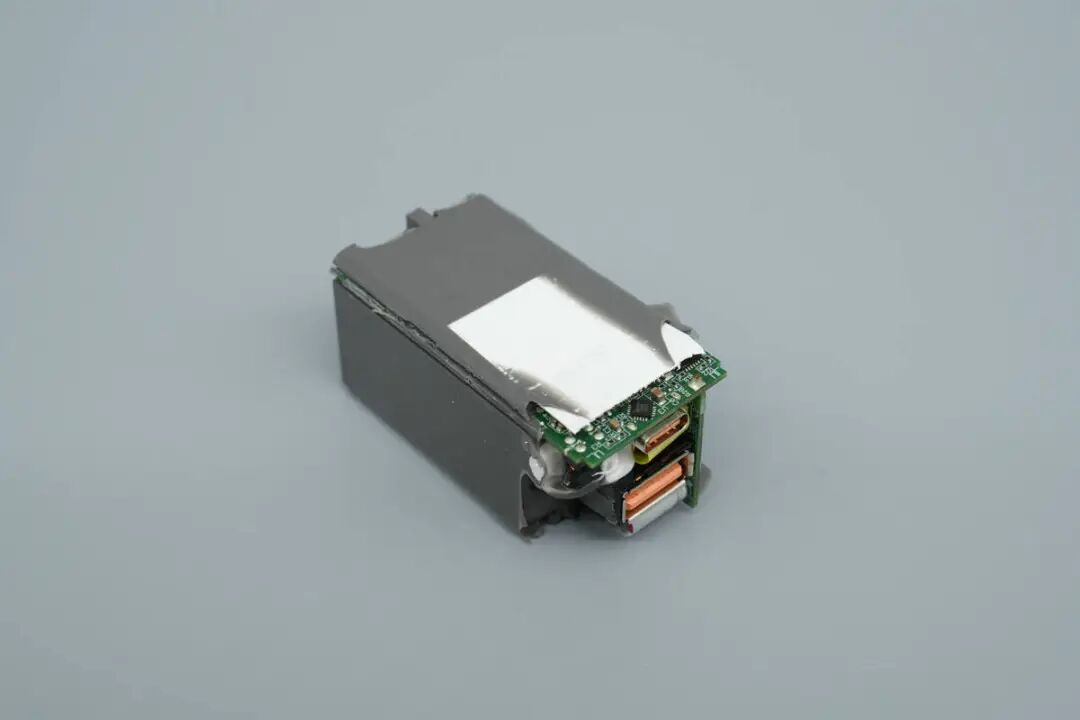

模块底部还覆盖一层气凝胶。
将导热胶清理掉，PCBA模块正面器件布局紧凑，输入输出端均设有小板，变压器靠次级一侧设有塑料壳绝缘保护。

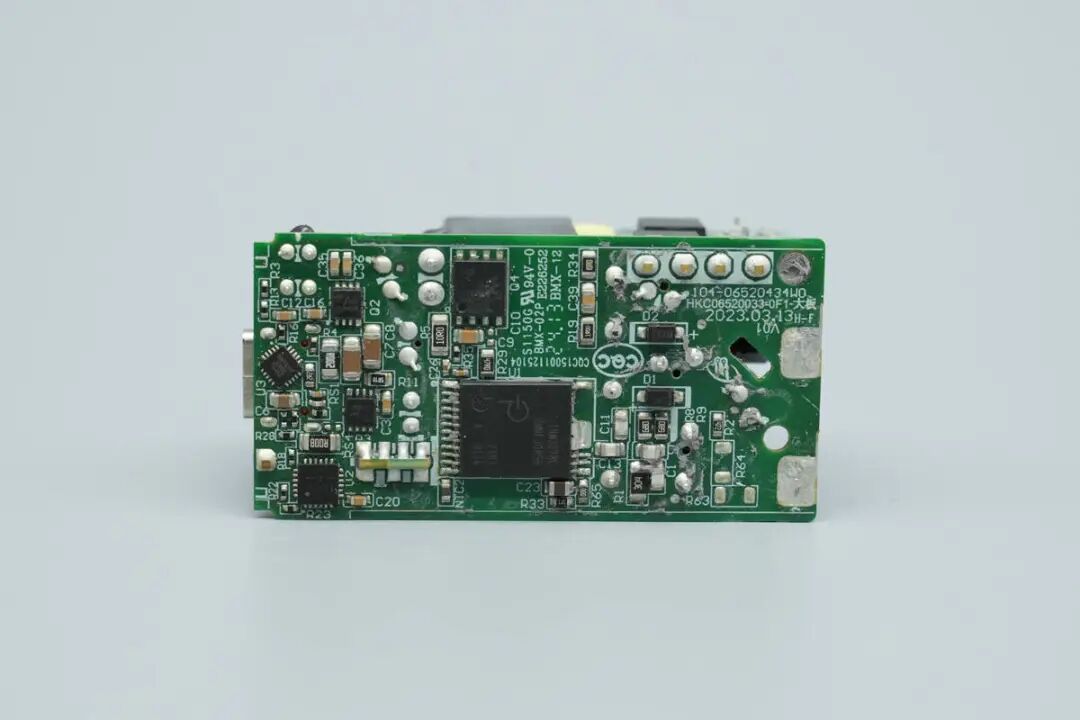

主板背面设有电源主控芯片、同步整流管、同步降压控制器、同步降压开关管以及协议芯片。

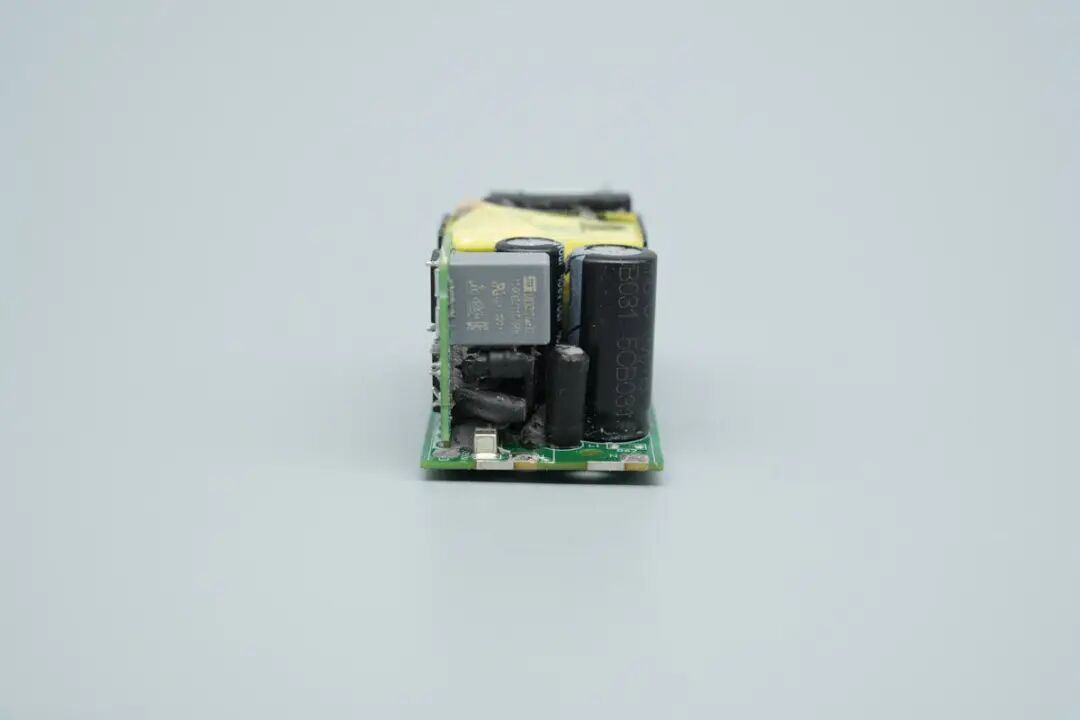

模块前端左侧焊接小板，主板上则设有贴片保险丝、工字电感、高压滤波电解电容等器件。

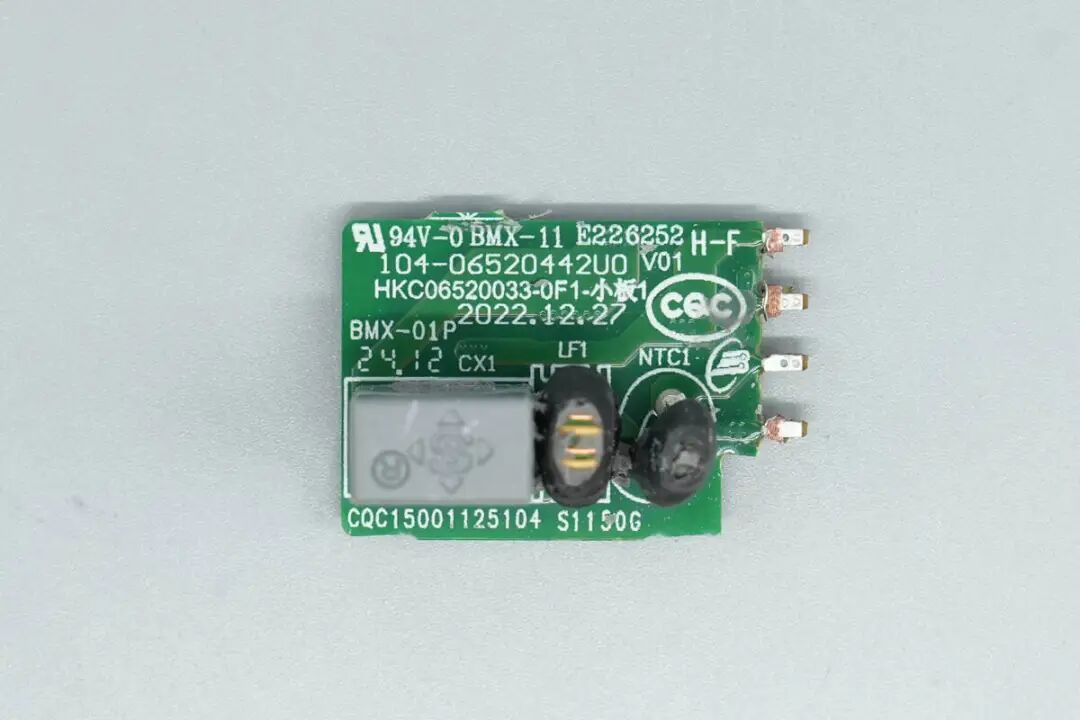

将小板拆下，板子正面设有NTC热敏电阻、共模电感以及安规X2电容。

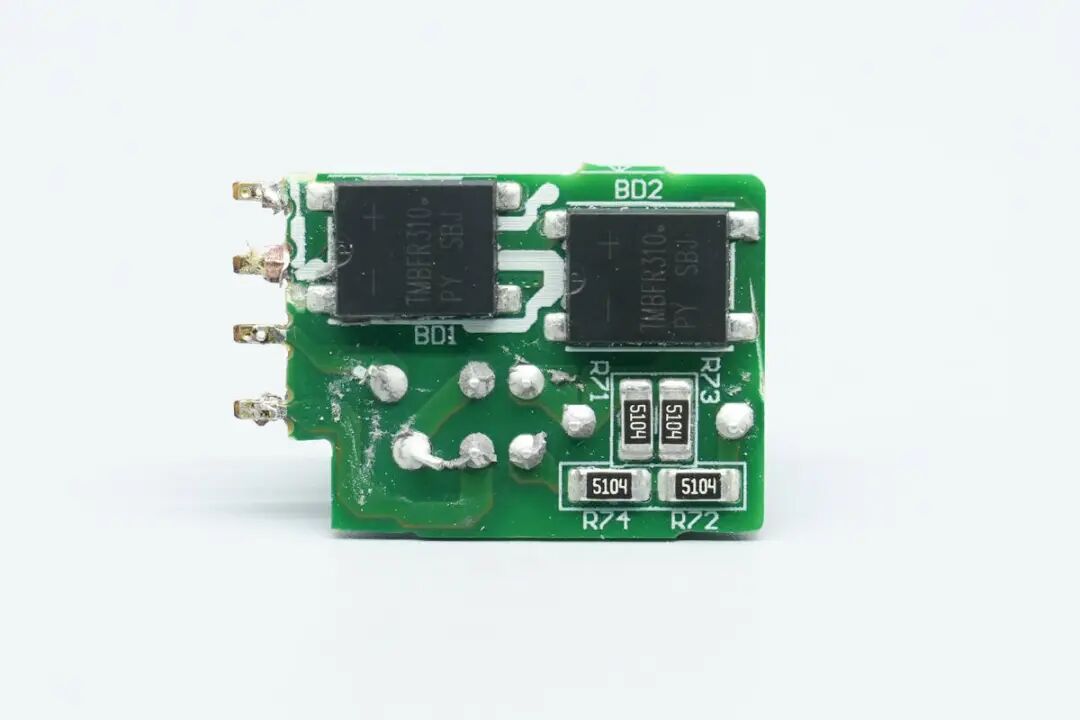

另一面设有两颗整流桥。

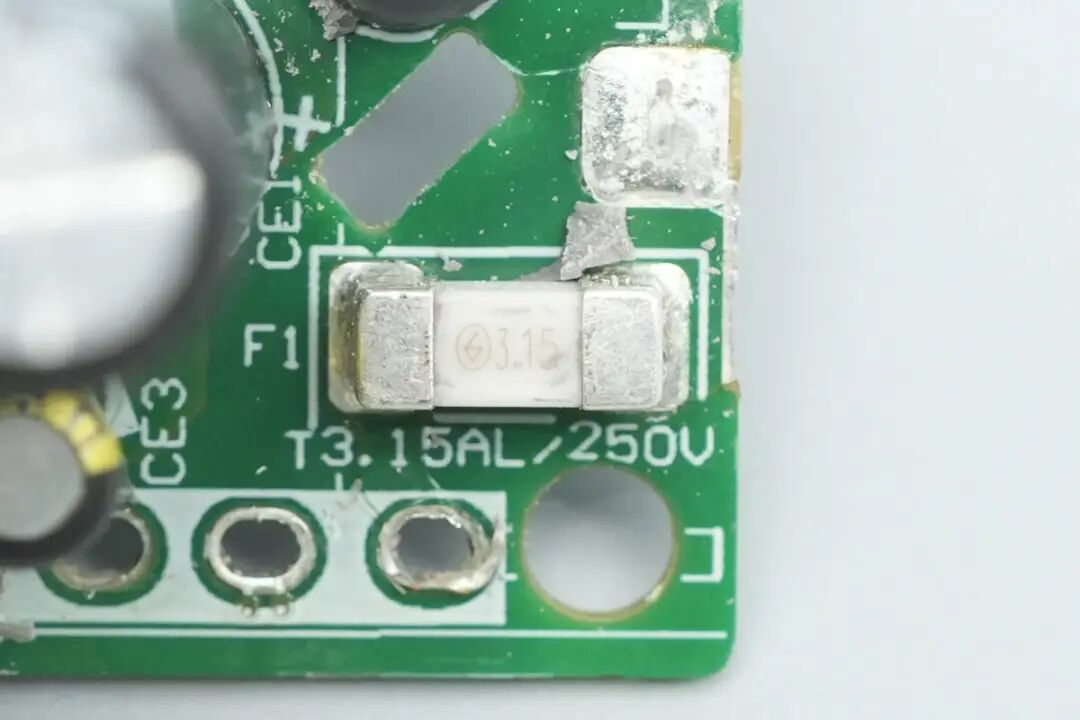

贴片保险丝来自贝特电子，额定电流3.15A。

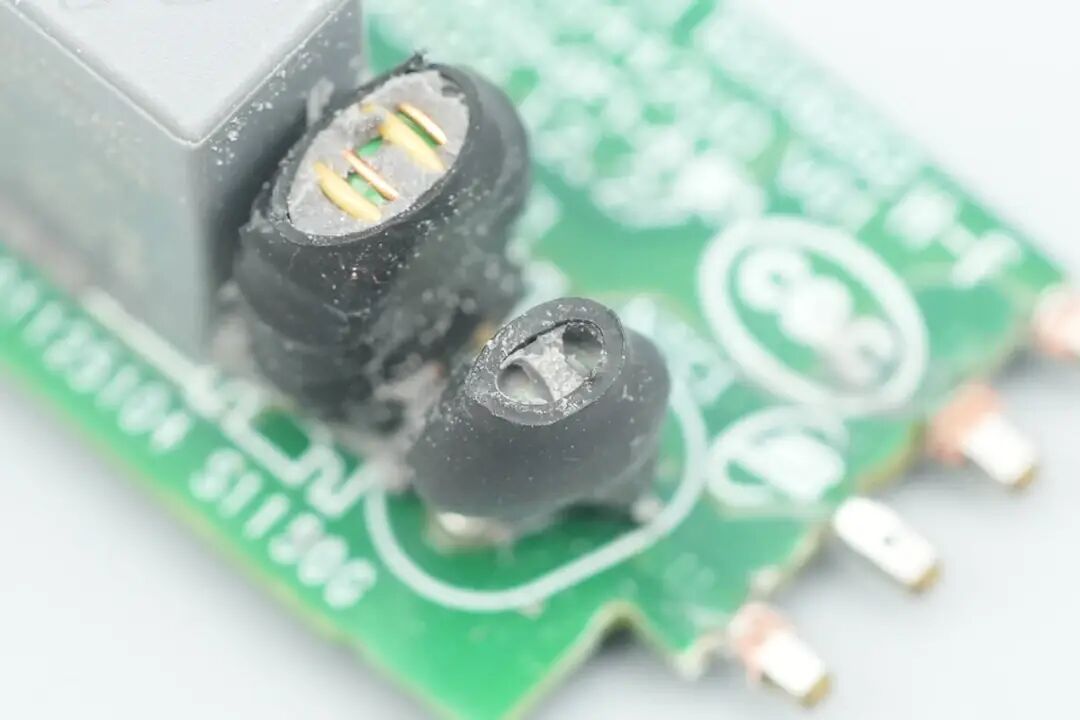

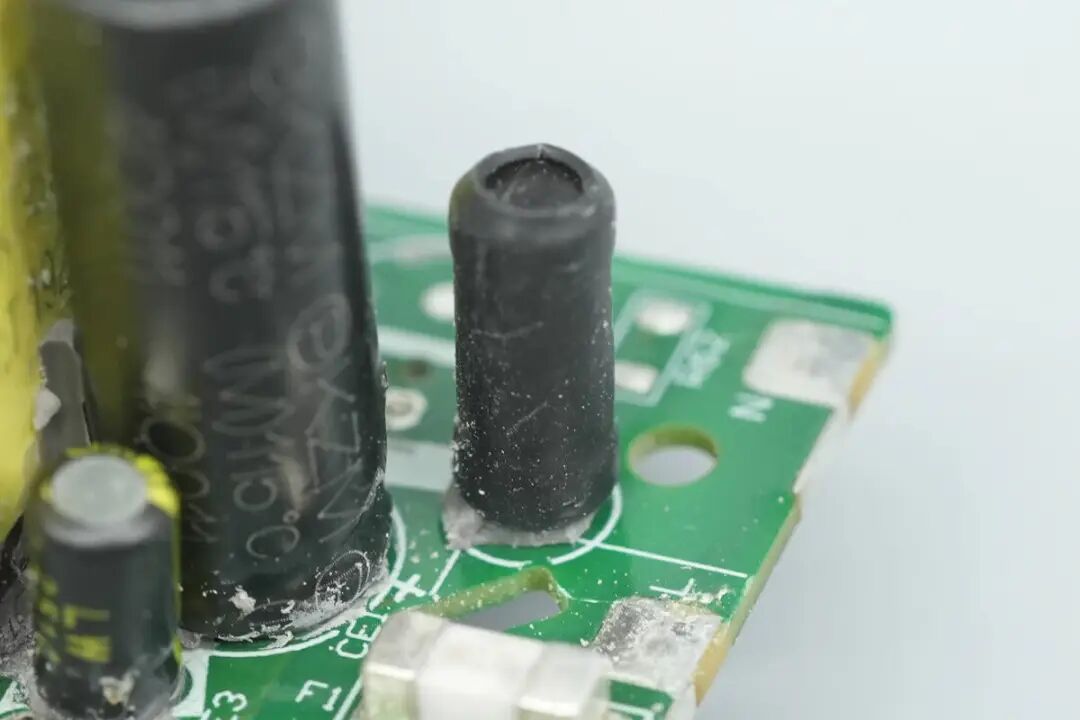

NTC热敏电阻用于抑制上电浪涌电流，外套热缩管绝缘保护。
共模电感用于滤除EMI干扰，同样外套热缩管处理。

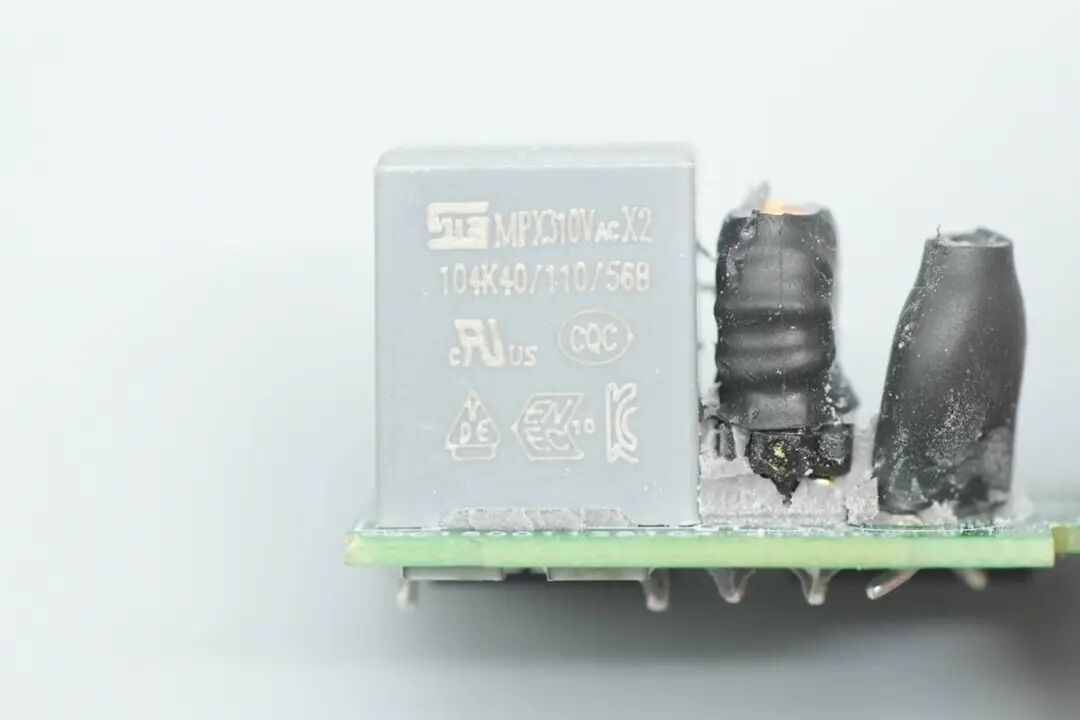

安规X2电容来自STE松田电子，容量0.1μF。

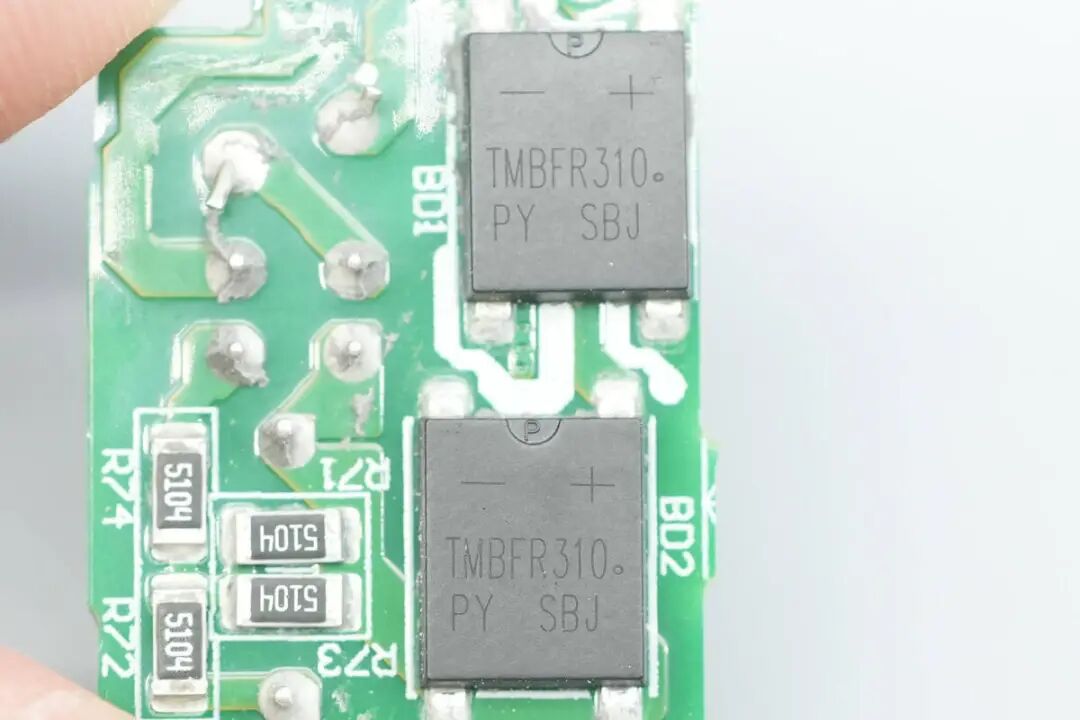

两颗整流桥来自平伟，型号TMBFR310，规格为3A 1000V，采用TMBF封装。
高压滤波电解电容来自Koshin东佳，规格为400V33μF。

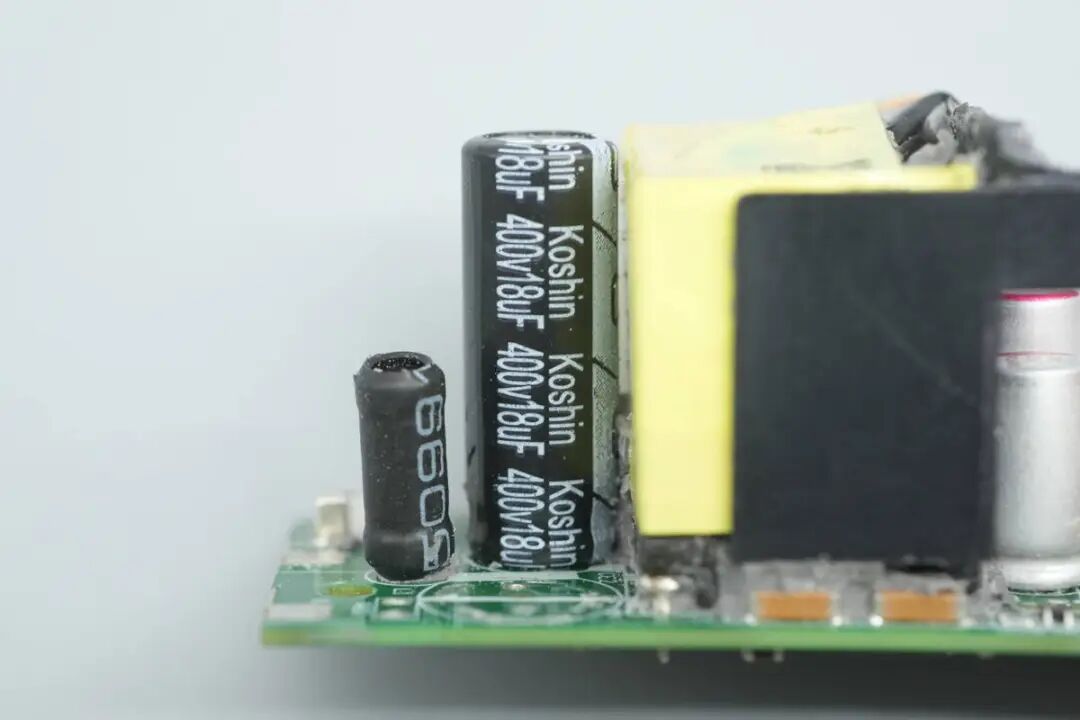

另一颗高压滤波电解电容也是来自东佳，规格为400V18μF。
工字电感外套热缩管绝缘保护。
主控芯片供电电容规格为50V4.7μF。

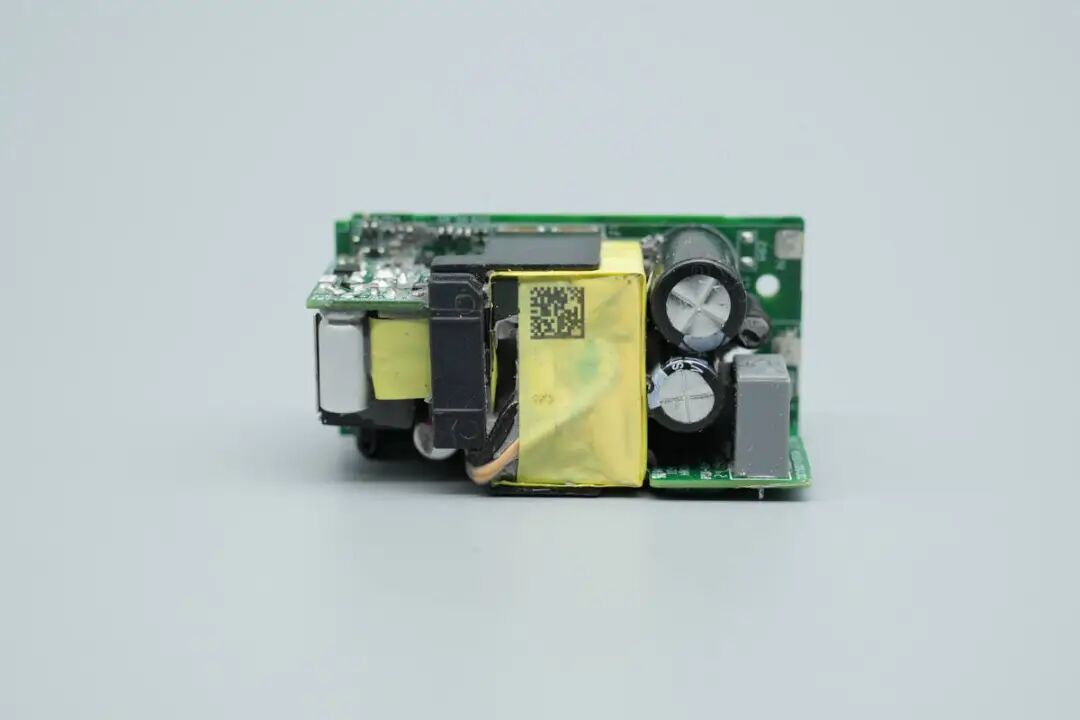

模块侧面设有变压器、输出滤波固态电容以及滤波电感，变压器靠次级一侧设有塑料外壳隔离。
电源主控芯片来自PI，型号INN3278，这是一颗氮化镓主控芯片，内部集成初级开关，同步整流控制器，反馈和恒功率特性的准谐振反激电源IC。其内部集成750V PowiGaN开关管，支持在密闭环境宽电压范围内输出55W功率。采用InSOP-24D封装。
变压器特写。

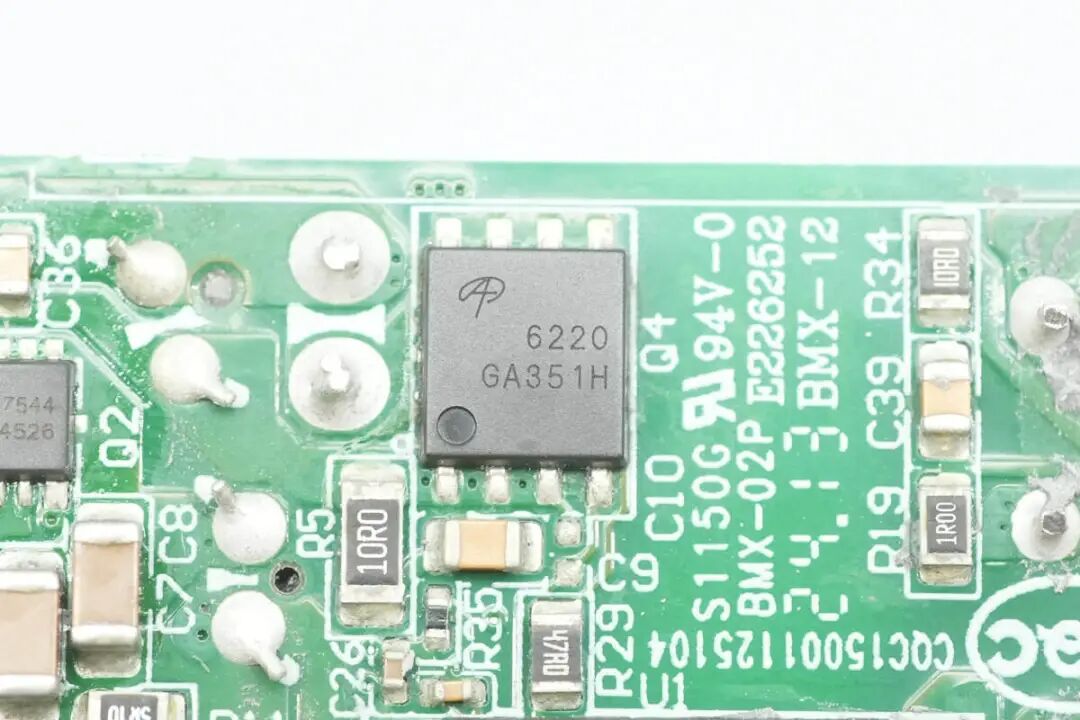

同步整流管来自AOS万国半导体，型号为AON6220，NMOS，耐压100V，导阻5.1mΩ，采用DFN5*6封装。
万国半导体AON6220资料信息。
两颗同步整流输出滤波固态电容规格为25V470μF。
滤波电感特写。
输出端一览，USB-A口采用小板焊接。
将小板拆下，板子正面设有同步降压控制器、降压电感以及滤波固态电容。两颗降压电感分别用于两路二次降压电路，并且包裹绝缘胶带保护。
另一面设有同步降压开关管、协议芯片以及输出VBUS开关管。

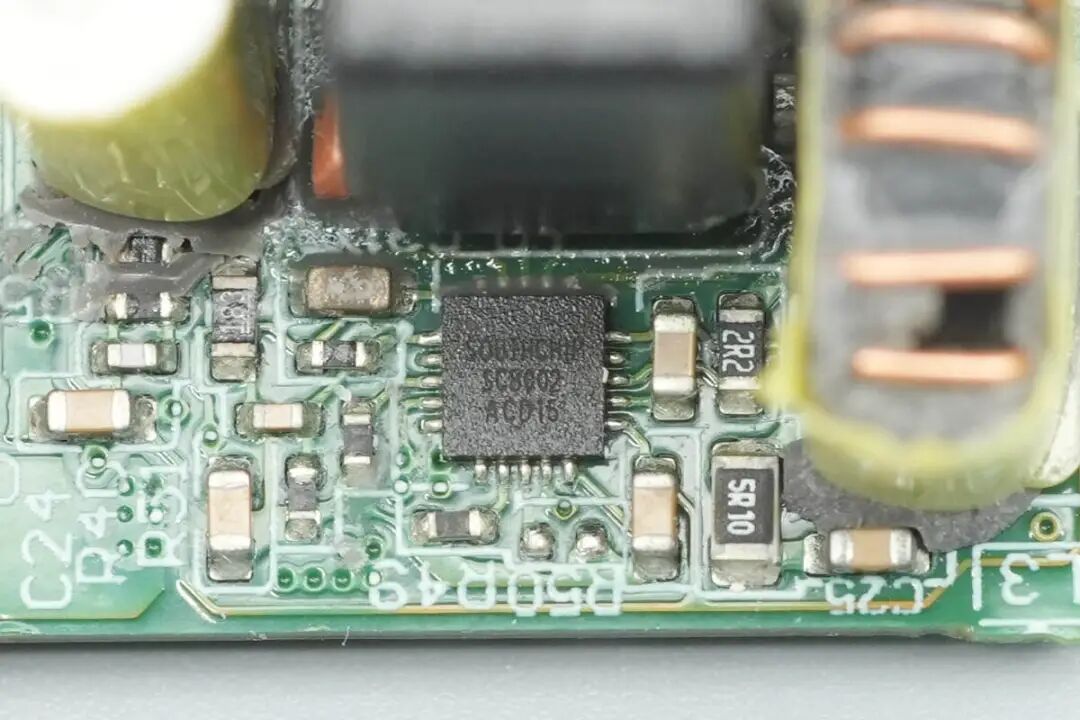

用于USB-C口的同步降压控制器来自南芯科技，型号SC8002，支持4.6-36V输入电压，输出电压可调，支持5V固定输出和快充应用。芯片支持高精度输出限流，支持双通道独立限流，内置全面完善的保护功能。SC8002采用QFN3*3-20封装，可用于车充，多口充电器，USB HUB等应用。
南芯科技 SC8002 资料信息。
搭配的同步降压开关管以及USB-C口的输出VBUS开关管都是采用万国半导体AON7544，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。
AOS万国半导体AON7544资料信息。
另一颗万国半导体AON7544 MOS管特写。
主板正面第三颗特写。

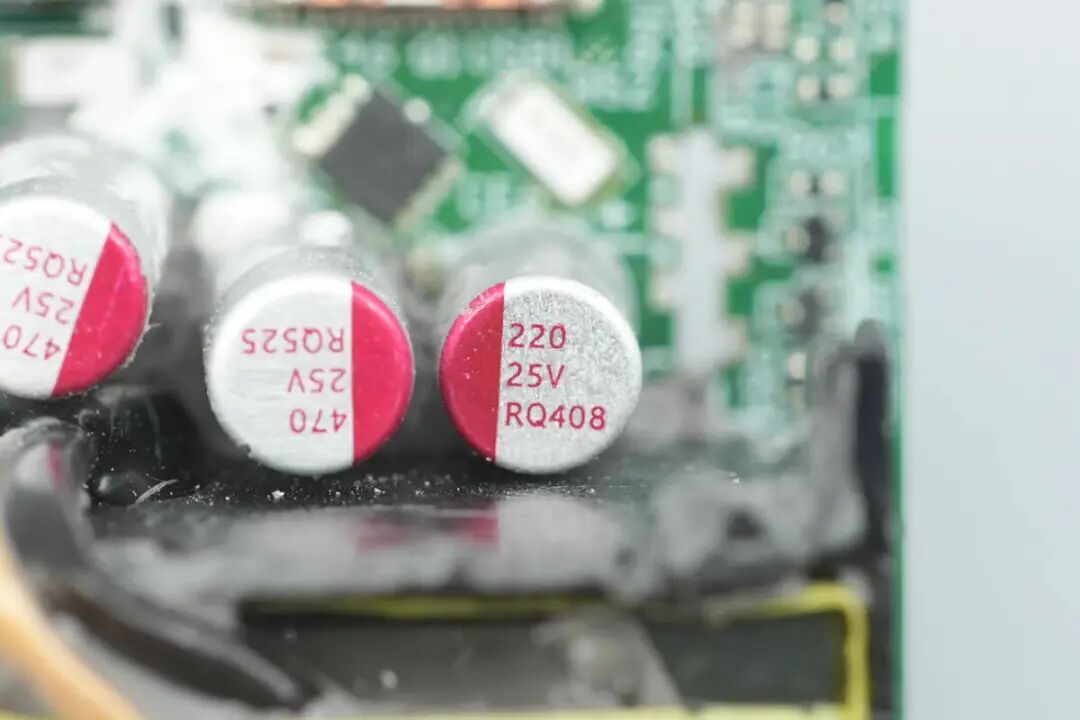

二次降压输出滤波固态电容规格为25V220μF。
USB-C口的协议芯片丝印CJ=AM。
用于USB-A口的同步降压控制器也是南芯科技SC8002。
搭配的同步降压开关管也是万国半导体AON7544。

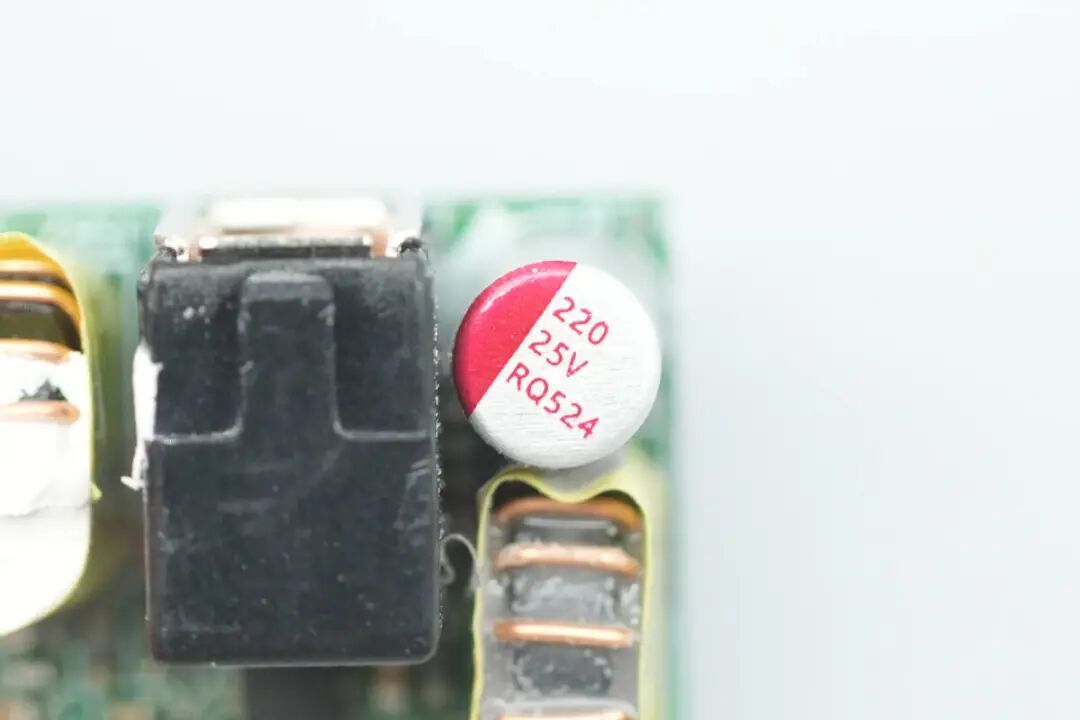

滤波固态电容规格为25V220μF。
USB-A口协议芯片料号与USB-C口的相同。
USB-A口的输出VBUS开关管也是采用万国半导体AON7544。

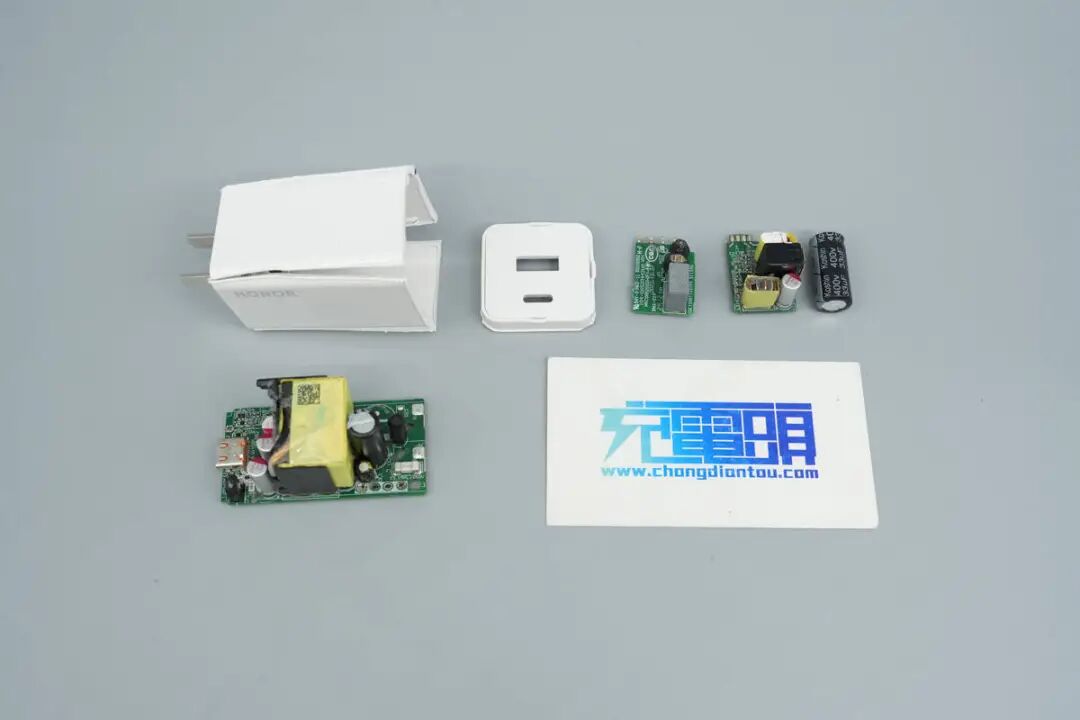

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上荣耀66W氮化镓充电器的核心器件清单，方便大家查阅。
荣耀66W氮化镓充电器采用白色柱状机身设计，外观简约大方。充电器配备1A1C双输出接口，分别支持荣耀66W超级快充和65W PD快充，双口同时输出时更支持22.5W+40W或40W+22.5W的智能功率分配，可同时为荣耀手机和笔记本电脑进行快充。
充电头网通过拆解了解到，充电器内部模块结构紧凑，整体灌胶处理，并覆盖气凝胶增强散热与耐候性。电源方案采用PI高集成氮化镓主控芯片INN3278，次级侧两路DC-DC降压方案均采用南芯科技SC8002，此外功率器件全部来自知名厂商AOS。
整体来看，充电器不仅在设计上弥补了传统荣耀单A口充电器无法兼顾笔记本充电的短板，更在内部用料与结构上体现出高集成、高可靠的特点。真正实现了“一充多用、双设备同时快充”的实用价值。
