电视机、显示器都已经拆过很多个了，不过，总有新奇的玩意被我遇见，乍一看还以为是个黑板呢，走进一看，是个显示器。
我用手晃动一下，可以横屏，这不比电视好玩多了。
屏幕后面，右上角一个开机按键，不确定好坏，就当坏的拆，所以随便拆。
看背后标签，因为在支架里面，所以不好拍，看到三星，我就知道好玩意开始了，用料应该不错。先看下标签信息。
这是一张三星 2022 款 43 英寸 QLED The Sero（竖屏电视）的机身标签，型号为 QA43LS05BAK，主要针对新加坡市场销售；它支持 100-240V 宽电压，额定功率 140W，并已通过当地的 SAFETY MARK 安全认证。
Model (型号): QA43LS05BAK
QA: 代表 QLED 系列。
43: 代表屏幕尺寸为 43英寸。
LS05: 这是三星的 The Sero (竖屏电视) 系列，该系列以底座可以旋转、支持手机竖屏投屏为核心卖点。
BA: 通常代表 2022 年款型号（B 对应 2022，A 为系列细分）。
Model Code (完整型号代码): QA43LS05BAKXXS
后缀 XXS 通常指代该产品针对 新加坡 (Singapore) 市场销售。
S/N (序列号): 0L2C3NQW600001W
这是机器的唯一“身份证号”，保修时需要提供给客服。
三星 The Sero 电视的侧面接口面板，主要包含以下几种：
HDMI 接口 (3个)： 从上往下数共有三个，用于连接机顶盒、游戏机（如 PS5/Switch）或电脑。其中通常会有一个支持 eARC/ARC，方便外接回音壁音箱。
USB 接口 (2个)： 最下方的两个扁平接口，可插入 U 盘或移动硬盘播放视频，也可以为流媒体播放棒（如 Chromecast）供电。
天线/有线电视接口 (1个)： 最上方圆形的金属接口，用于连接室外天线或有线电视信号线。
手动打开横屏，这个电视底座，是有四个轮子，可以移动的。
上方的壳子，用力就可以掰开，没有螺丝，上段打开后，可以看到整个旋转系统，与电视机的整个结构，继续往下拆需要拆卸支架，支架底座非常重，估计里面增加配重，用来支撑电视机斜放的稳定性。
底座的后壳拆下来，丢到旁边的盆里，底部后壳放到墙边，就可以看到整个电视机内部结构了。
机械装置 (中央圆形部分)： 这是该电视的核心，包含一个重型旋转驱动马达和齿轮组。它负责将屏幕在横向（传统电视）和纵向（手机镜像模式）之间切换，复杂的排线通过中心轴以防止旋转时缠绕。
主板 (左侧绿色电路板)： 逻辑处理中心，集成了图像处理器、HDMI/USB 接口和无线模块。可以看到几条宽排线（FFC）连接到上方的屏幕驱动电路，负责传输视频信号。
电源板 (右侧黄色电路板)： 负责高低压转换。它将 100-240V 交流电转换为稳定的直流电，为主板、屏幕背光以及中间的旋转马达提供动力。
扬声器系统 (底部大尺寸模块)： 位于电视最底部的独立音腔。相比普通电视，The Sero 的音响系统体积巨大，是一个 4.1 声道 60W 的音响阵列，这解释了为什么底部占据了这么大的空间。
右上角是这台电视的无线通信模块，它是电视实现“聪明”功能的核心组件。简单介绍如下：
核心功能： 这是一个二合一的 Wi-Fi + 蓝牙 (BT) 收发器。它负责连接家里的无线网络，并让电视能与蓝牙遥控器、耳机或手机（进行投屏控制）进行配对。
硬件型号： 模块型号为 WCP730M（三星零件号 BN59-01314A）。这是一个非常成熟的模块，广泛用于三星的中高端机型中。
主要规格
Wi-Fi： 支持 802.11ac（Wi-Fi 5）双频（2.4GHz 和 5GHz），确保 4K 视频流传输的稳定性。
蓝牙： 支持低功耗蓝牙，用于唤醒电视和同步操作。
物理连接： 底部那根彩色的多芯线缆负责供电（DC 5V）和与主板的数据交换。
生产信息： 标签显示产地为越南（Made in Vietnam）。
这是这台 The Sero 电视最精妙的旋转机械总成，它通过一个紧凑的机电一体化设计实现了屏幕的 90 度转换。以下是关键结构的深度分析：
由于屏幕需要频繁旋转，排线设计必须解决“缠绕”和“疲劳折损”问题：
中空穿线： 所有的核心信号线（LVDS/V-by-One 排线）和电源线都从中央圆环的中空孔洞穿出。这是为了让线缆处于旋转的轴心位置，将扭转半径减到最小。
加强柔性排线 (FFC)： 左侧可见多条用胶带固定的宽幅扁平排线，它们具有极高的耐弯折性。
冗余长度与固定： 仔细看那些透明胶带固定的位置，排线预留了一定的弧度。这种“蛇形”布线方式提供了必要的物理冗余，让线缆在旋转 90 度时能自然伸缩而不被拉断。
硬件规格与类型
类型： 这是一个高扭矩的步进马达 (Stepper Motor)。与普通直流马达不同，步进马达可以以极小的增量（步距角）精确控制转动位置，这保证了电视在横竖屏切换时能够精准停留在 0° 或 90°，不会出现倾斜。
接线： 右侧可见四根彩色控制线（红、绿、蓝、黑），这符合典型的双极步进马达特征，由主板驱动电路精确控制脉冲。
机械设计细节
安装支架： 马达通过左侧的金属 L 型支架加固，支架上的多颗螺丝用于调节马达与主齿轮之间的间隙（Backlash）。
传动结构： 虽然轴端被外壳遮挡，但它通常通过一个小齿轮直接驱动中心大转盘。
零件信息： 左侧标签显示 ASSY COVER TOP DJC / BN96-53393A，这是三星的组件总成编号，日期为 23.02.08（2023年2月8日），说明这台机器的生产时间或组件出厂时间相对较新。
钢印文字内容： BRKT STAND LINK FRONT
BRKT (Bracket): 支架。
STAND LINK: 底座连接。
FRONT: 前部。
含义： 这是电视内部用于连接落地底座（Stand）的核心承重支架的前部组件。考虑到 The Sero 需要在底座上进行旋转，这个部位的强度要求非常高，必须稳固支撑整个旋转机构和面板。
零件编号： BN61-16403A
这是三星全球通用的物料编码（SKU）。如果你在维修过程中发现这个金属架变形或螺丝孔滑牙，可以通过这个编号订购原厂配件。
这部分是电视最脆弱、也最核心的数据传输区域，即主板连接到液晶面板驱动层（T-CON/Source Board）的 FFC（扁平柔性排线）。
双排并行设计： 图片中可以看到两条并行的宽幅排线。这种设计是为了应对 4K 高分辨率的海量数据传输需求。左右两部分排线通常分别负责传输屏幕左半边和右半边的图像信号。
抗干扰与防护：
透明胶带固定： 这些排线表面覆盖了多层透明加固胶带，目的是防止排线在电视旋转过程中因惯性产生位移，或被周围金属边缘刮伤。
导电布（灰色部分）： 上方那块灰色的布状材料是导电胶带，用于接地并屏蔽电磁干扰（EMI），确保画质纯净。
方向标识（黑色箭头）： 右侧明显的向上箭头表示安装方向。FFC 排线如果插反或接触不严，会导致屏幕出现花屏、竖线、一半黑屏或循环重启。
技术参数:
排线上印有 AWM 20706 105C 60V VW-1，这代表该排线能承受最高 105°C 的温度和 60V 的电压，具有防火阻燃特性。
这块由 Dong Yang E&P 代工的三星原厂电源板（PSU），型号为 L43E8P_ADY / BN44-00947P，属于典型的**开关电源（SMPS）**架构。以下是其用料的简单分析：
低压滤波电容 (左上角)： 一排蓝色的 25V 规格电容，用于输出给主板稳定的直流电压。
输出插座 (橙色)： 顶部的 12-pin 插座连接主板，左侧的 2-pin 插座连接屏幕背光。
屏幕规格： 三星原厂 43英寸 QLED 4K 面板。
生产时间： 2023年5月30日（说明这台机器非常新）。
产地： 越南制造（三星海外最大的生产基地）。
维修代码： BN95-08787A（如果屏幕碎了，售后就按这个编号订货）。
电源板的高压输入及整流区域，用料风格非常“三星”，注重安全与抗干扰：
二级 EMI 滤波： 两个大型的黄色共模电感配合蓝色的 X 电容，主要作用是隔绝电源杂波，防止电视画面出现干扰条纹。
桥式整流器 (D15SB60)： 那个黑色扁平的长方形元件，负责将交流电转换为直流电。它的规格是 15A 600V，对于 140W 的电视来说，余量非常大，发热控制会很好。
保险丝 (5A 250V)： 位于尾插旁边的银色管状元件。如果这颗保险丝烧黑了，说明后级电路有严重短路。
防浪涌设计： 蓝色的压敏电阻（MOV）和热敏电阻（NTC）齐全，能有效保护电视免受电网瞬时高压的伤害。
电源板的电压转换与输出区域，是整台电视的“动力心脏”：
主开关变压器（中心白色）： 将初级高压电转换为次级低压电。标签显示由 YCI 制造，它是这块板子上最重要的电磁转换元件。
低压输出电容组（左上角）： 采用了一排不同规格的电解电容（蓝色和黑色），用于滤除输出电压中的纹波。注意到有标注 PNE 品牌，这是三星电视中常见的长寿命电容。
肖特基二极管与散热片（左侧）： 锁定在铝制散热片上的多个 TO-220 封装元件是肖特基整流二极管。它们负责将变压器输出的交流电整流成稳定的直流电（如 13V），由于电流大，必须通过大面积散热片散热。
高压主电容（右侧）： 450V 100μF，来自国产一线品牌江海（JH）。它负责存储电能并维持高压端的稳定，这颗电容的健康状况直接决定了电视能否稳定启动。
肖特基二极管（MBRF 系列）： 左右两边的四颗黑色元件，负责把电变平稳并输出给主板。它们采用“大马拉小车”的设计（20A 电流规格），余量非常足，工作起来很稳定。
MOSFET 开关管（Magnachip）： 中间那一颗，负责控制电流的快速开关，是电能转换的“总闸”。
散热设计： 它们全部紧贴在那块长条铝片上，利用大面积金属快速排热，确保电视长时间运行不烧毁。
橙色插头负责把电源分给电视“大脑”（主板），上面写着不同电压的排针定义。

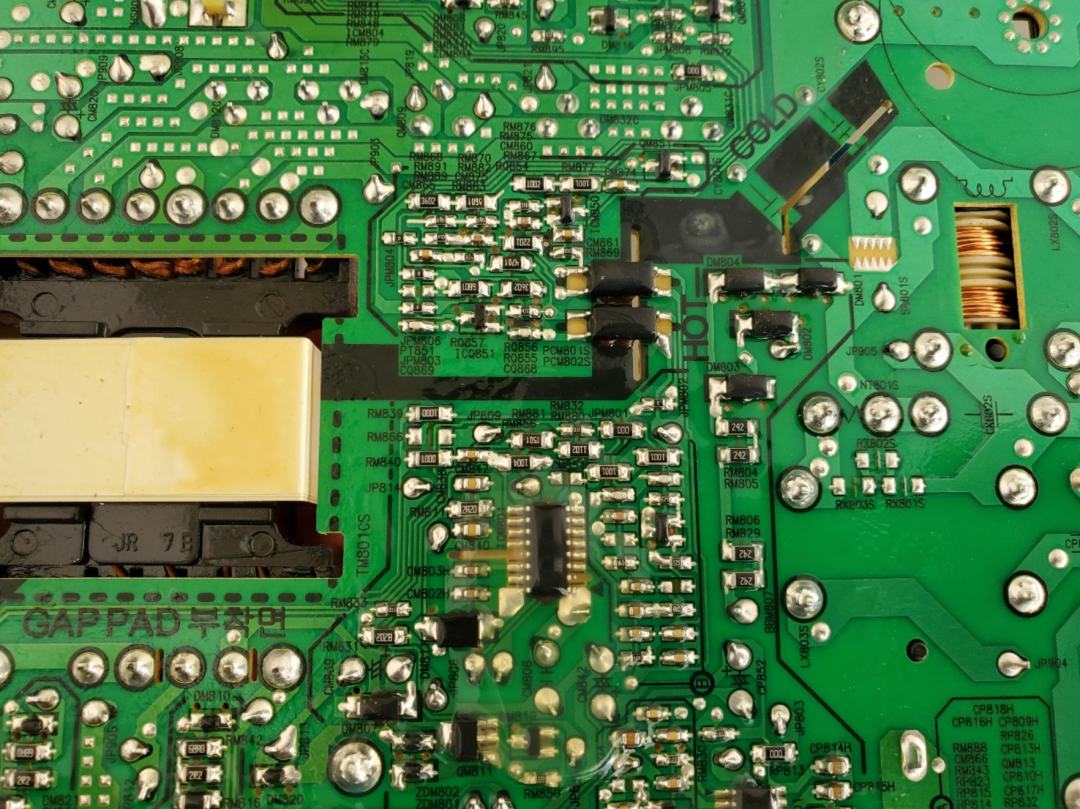

冷热地隔离（最明显的黑色粗线）： 电路板中间有一条宽阔的隔离带，将高压区（HOT）和低压区（COLD）物理隔开。这是为了防止高压击穿，保障用户安全。
PWM 控制 IC（密集的小芯片）： 板子背面分布着几颗 8 脚或更多脚的小芯片，它们是电源的“大脑”，负责控制正面功率管的开关频率，从而稳定输出电压。
贴片电阻与电容： 密密麻麻的小方块是阻容元件，用于设定电路的工作参数。这种背面布线方式有效节省了空间，提高了抗干扰能力。

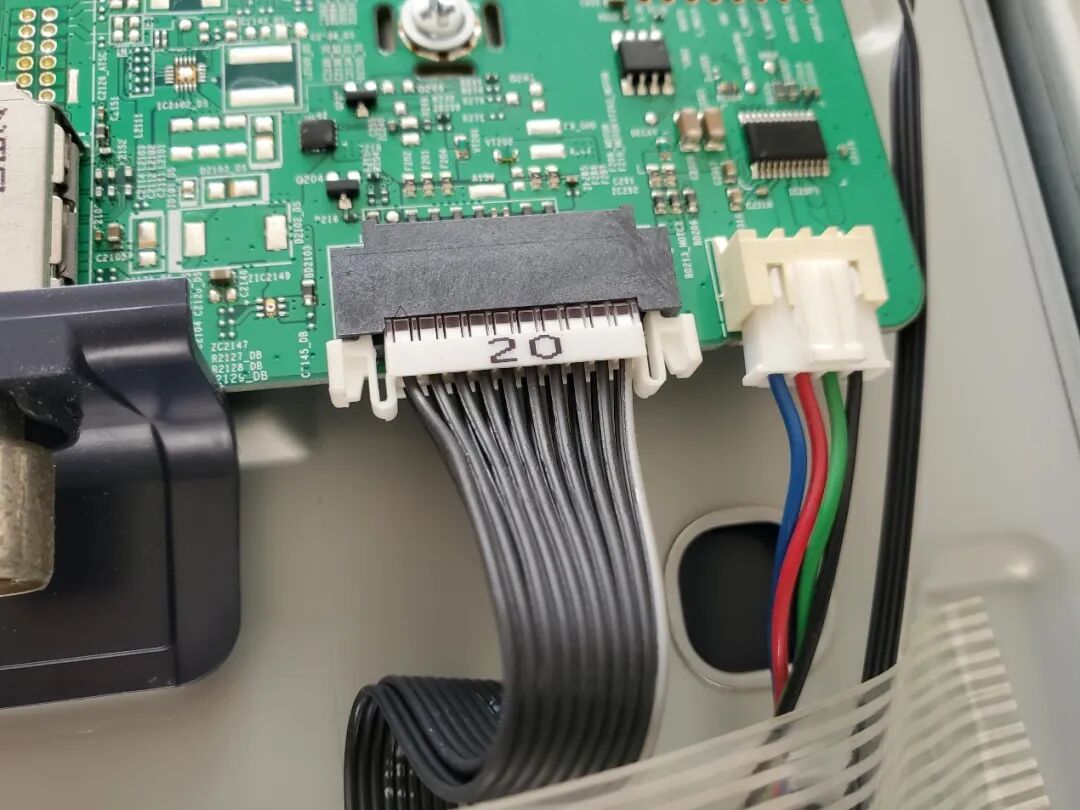

黑色针排线（左侧）： 这是主供电电缆。它从电源板引入 13\text{V} 的直流电为主板供电。同时，它还包含 Power On/Off 信号——当你用遥控器开机时，主板通过这根线给电源板发指令，让它从待机模式转入全功率工作模式。
彩色 4 针线缆（右侧）： 对应电源板上的马达控制输出，主要负责驱动电视的旋转机构。通过红、蓝、绿、黑四色线传输脉冲信号，精确控制步进马达的转动角度。
核心 SOC 与散热： 黑色大面积金属屏蔽罩/散热片覆盖了主处理器。它负责处理 4K 图像缩放、QLED 色彩增强以及 Tizen 系统的运行。同时，由于这台电视有特殊的旋转功能，SOC 还要实时处理陀螺仪传感器数据，确保 UI 在横竖屏切换时丝滑对位。
轴心集束：所有关键线缆（信号线、电源线）都汇聚到旋转盘正中心的圆孔穿出。这样在旋转时，线缆只在中心点轻微扭转，不会被大范围拉扯或缠绕。
这边除了通讯连接线，有两个接口没有安装，应该是支持其他功能的吧。
这组线是主板连接音箱系统和传感器的通道，简单理解如下：
彩色粗线 (10针口)：这是音响供电与信号线。连接到下方黑色的音箱腔体，负责输送音频信号。由于 The Sero 的音箱功率较大（4.1声道/60W），所以线径较粗以保证音质。
黑色细线 (右侧)：这是控制与反馈线。连接着底座上的红外接收器、状态指示灯，或者是检测屏幕旋转角度的霍尔传感器（用来告诉电视现在是横着还是竖着）。
配置豪华：这是一个 4.1 声道、60W 的大功率音响。对于 43 英寸电视来说，这种自带巨型低音炮的配置非常罕见。
低音单元（中心圆盘）：中间那个大圆盘是重低音扬声器，由于它有独立的巨大箱体（那一整块黑色塑料盒），能发出非常有力的低音效果。
高音/全频单元（角落小圆）：你可以看到角落里还有小型扬声器，负责清脆的高音和人声，形成环绕感。
扬声器拆下来，反过来看正面，居然还有7个扬声器，整体音箱带有轻微弧度，可以让音量更好的扩散。他的连接线是5组，总共8个扬声器，那么他会怎么安排连接，左右肯定不一样声道。盲猜两组高音用一组，前后最大的用一组。或者高音下方那两个，也是单独一组。
主板拆下来后，有两块硅脂，直接贴合在主板与主结构凸起位置，用来给主板核心元件散热。主板背面还有大量铜箔。
核心元件： 板子上布满了多个大感值的贴片电感（标有100、220等数字）以及配套的二极管和贴片电容，它们组成了多路开关电源电路。
电压分布： 可以清晰地看到 HAVDD_8.5V 和 VCCA_1.9V 等丝印标注，说明这块板子对电压精度要求很高，通过不同电感感值的组合，将输入电压转换为系统所需的各类逻辑和模拟工作电压。
控制与保护： 右下角有密集的电阻排和 QFP 封装的小芯片，推测是用于电压监测或总线通信控制，确保各路电源按顺序开启。
这是一个带有金属屏蔽罩的射频调谐器（RF Tuner）！模块，型号标识为 DT0540EH1A（三星零件号 BN40-00341A），它通常集成在电视主板上，负责接收并解调来自有线电缆或天线的地面数字/模拟电视信号，其外部显著的金属屏蔽罩是为了防止高频信号受到主板上其他电子元件的电磁干扰，确保信号传输的纯净度与稳定性。
把主板跟电源扬声器拆下来，其他可以丢掉了，放回原来的地方。
再来看主板标签信息，标签是这块主板的“身份证”，上面的 BN94-17586F 是三星典型的物料编码（Part Number），用于精确识别该主板的具体型号、规格以及适用的电视区域版本，而二维码和 VN10 等字符则包含了生产工厂、日期及序列号信息，方便维修人员在售后系统中快速查询匹配的固件和备件。
取下那个散热板，底部所有元件都漏出来。功率电感（标有 8R2C 字样）： 顶部排列的 8 颗灰色方块是电感器，通常与下方的芯片配合组成 数字功放（Class-D Amp） 的 LC 滤波电路，用于滤除高频开关噪声，还原平滑的音频信号。
音频处理/放大芯片（表面有黑色封胶）： 中间三颗大芯片被黑色涂层覆盖（常见于防潮或防止技术泄密），根据电路布局判断，它们是多通道音频功率放大器，负责驱动扬声器输出。
外围阻容元件： 芯片周围密布着大量贴片电阻和电容，用于电源滤波、增益调节以及信号耦合，确保音频处理过程中的电流稳定和信号完整。
多路电源管理芯片（中心方块）： 负责把主电源分配并转换成主板上各个部件需要的不同电压。
功率电感（标有100、220等数字）： 配合芯片进行储能和降压，为核心处理器或内存提供稳定的电流。
MOS管（如GL301R）： 作为电子开关，控制电流的导通与关闭。
滤波电容： 密密麻麻的小长方形，负责滤除电压里的杂波，保证供电“纯净”。

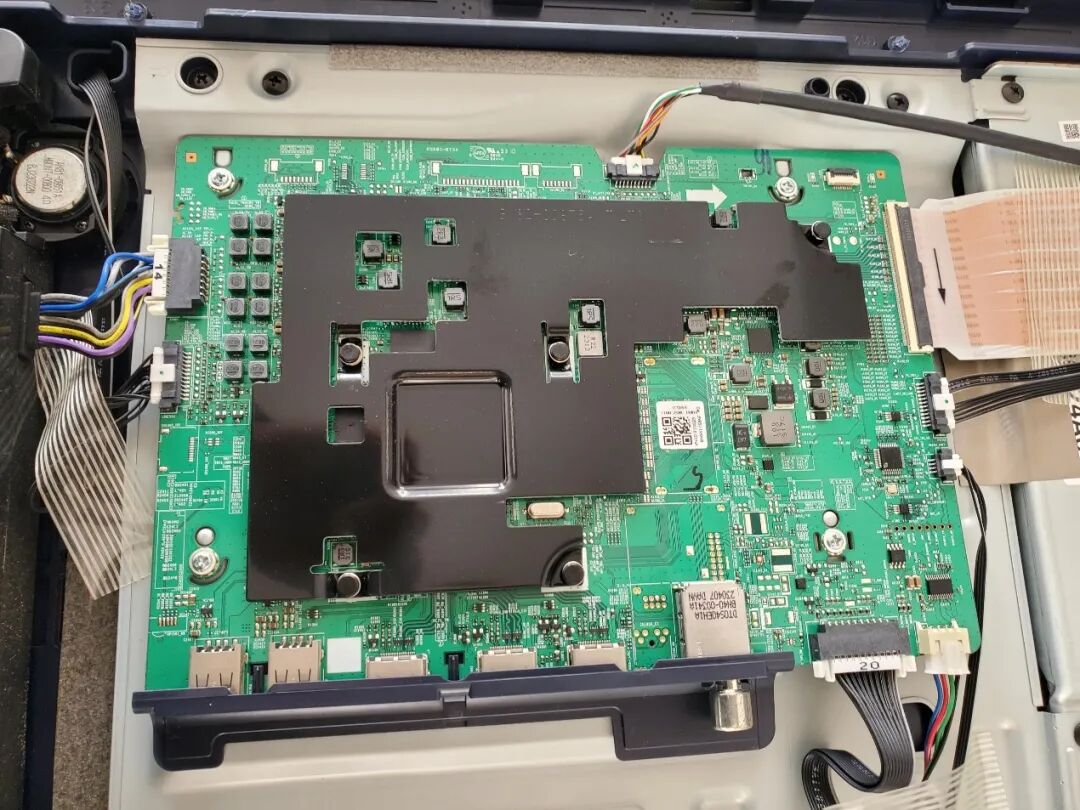

这块电路板的核心是中心那颗带有金属顶盖的 Samsung Quantum Processor 主芯片，它是电视的“大脑”，负责画质算法处理、系统运行及多媒体解码；主控芯片下方和左侧配有两颗 三星 DDR 内存颗粒（SEC 编号），为系统运行提供高速缓存支持；而右下方带有黄色标签的则是 eMMC 闪存芯片，用于存储操作系统和应用程序。整块主板元件布局紧凑，包含了从数据处理、存储到时钟同步（右上角金属晶振）的完整逻辑架构，体现了高端电视主控方案集成度极高的设计特点。
这是三星 Quantum Processor Lite 4K（型号标识为 KG1QEOH）主控芯片的近距离特写。
该芯片是三星中高端智能电视的核心大脑，其主要功能包括：
4K 图像优化： 通过 AI 算法将低分辨率内容提升至接近 4K 的画质。
色彩映射： 实时处理量子点色彩技术，确保高动态范围（HDR）下的色彩表现。
系统运行： 承载 Tizen 智能系统的流畅操作及多媒体解码任务。
芯片四周可见明显的导热胶/散热泥残余，原本上方覆盖有散热片，通过金属顶盖将高负荷运算时产生的热量导出，以维持电视长时间工作的稳定性。
两颗由三星（SEC）生产的 LPDDR4 内存颗粒（DRAM），它们共同为系统提供高速运行内存：
型号识别： 芯片表面印有 K4F2E3S 字样。根据三星的命名规则，这是 LPDDR4X 或 LPDDR4 类型的内存颗粒。
规格能力： 单颗容量通常为 8Gb（即 1GB） 或 12Gb。在电视主板上，通常会采用两颗并联的方式组成 2GB 或更高的总内存容量，以支持 4K 视频解码和智能系统的流畅运行。
工艺与封装： 采用 FBGA 封装，这种紧凑的封装形式有利于减少信号延迟并降低功耗（Low Power），是目前智能设备中非常主流的存储方案。
是一颗 eMMC (Embedded MultiMediaCard) 闪存芯片，它相当于电视的“硬盘”，专门用于存储操作系统（如 Tizen 系统）、应用程序以及用户的个性化设置数据。芯片表面的黄色标签通常是工厂内部的代码或固件版本标识。
撕下标签可以看到这颗芯片是来自三星（SEC）的 eMMC 5.1 嵌入式闪存颗粒，具体型号为 KLM8G1GETF，其存储容量为 8GB，作为电视的非易失性存储介质，它负责存放操作系统、应用程序及用户数据，凭借其集成的控制器和标准接口设计，为智能系统提供了稳定的启动环境和数据读写支持。
整体评价： 主板布局严谨，大量采用三星自家核心半导体元件（CPU、RAM、Flash），体现了三星强大的产业链垂直整合能力；元件密集但分区明确，是一款设计成熟、追求高集成度的中高端电视主板。
最终我把主板放弃了，没有啥可以用到的，还是老样子，留下了8个扬声器，还有电源板，看看能不能改装音响，不过5路的输出，好像找不到合适的改装DIY小板，反正先保存着，各位朋友，看完了三星的电视，这用料，8个扬声器，自动旋转，大部分自研芯片，做工怎么样，最后又搜索了一下，他应该是不支持触控，价格的话，当时大概价格是2300多新币，折RMB的话是12K这个样子，欢迎各位点击阅读原文，一起来EEWorld讨论一下是不是值这个价格。
