电子产品拆解平台获悉最近，搞到一个24年最新款的华硕显示器，说是黑屏了，我们拆开看看到底是哪颗芯片出问题了。
底部开机与功能调节按键。
背部接口，只有一个HDMI，一个耳机接口。
看标签信息，这是一台 ASUS VY249HF-R 23.8 英寸 Eye Care 游戏护眼屏，2024 年 9 月出厂，全球通用电压（100-240V）。
核心规格（官方+实测一致）
屏幕：23.8 英寸 IPS，1920×1080（FHD）
刷新率：100Hz（支持 Adaptive-Sync 防撕裂）
响应时间：1ms MPRT
亮度：250 nits
对比度：1300:1（静态）
接口：1×HDMI 1.4 + 1×耳机孔（照片里只拍到 HDMI，背面还有电源口）
功耗：典型 <14W
重量：约 2.9kg（无支架）
特色：抗菌涂层 + Eye Care Plus（低蓝光、无闪烁、色弱模式）
电源输入接口。
取下螺丝，可以看到，整个主板电源，还有显示驱动小板，都被铝合金材质包裹里面。底部小板的排线可以直接看到。还使用大量铝箔贴纸固定。
扫码，发送暗号：拆解，拉你进相关技术交流群
先打开盖板，可以看到，黑色电源板，与蓝色主板。排线连接驱动小板，电源线一组连接主板。
黑色的是绝缘层，取下来。
标签信息是 2024 年 8 月京东方（BOE）苏州厂出品的 23.8 英寸 IPS 硬屏， VY249HF-R。
电源板背部元件不多。使用大量的焊锡，也可以起到散热作用。高压区域也圈起来了。
元器件展示
VY249HF-R 电源板的核心大脑 —— OZ9908BGN（O2Micro 欧美微）
这颗 16 脚小黑芯片就是背光升压 IC，专门管 14 颗灯珠的“生死”！
黑屏 99% 不是屏坏，就是它或它身边 3 个零件挂了。
芯片型号：LQ07620N9
真实身份：60V 92A N沟道 MOS 管（台湾富鼎先进 AP雷同品）
黑屏 80% 概率就是它炸了！换 5 块钱，30 秒搞定！
板号：KB-3152（华硕 23.8" 通用 12V 小板）
输入：100-240V（全球通）
输出：12V 2.5A（给主板 + 背光）
核心 IC：OB5266（银色方块，升压 PWM）
背光 MOS：LQ07620N9
保险丝：F001 2.5A（绿色小管）
高压电容：82uF 450V（紫色大罐）
变压器信息24年14周。
这个元件应该发热很严重，搭配了估计五毫米厚的铝散热。
白色方块 = 安规电容（0.47µF 275V）
作用：滤除 220V 火线杂讯
坏了表现：开机“啾”一声就黑，或完全没反应
现状：完全正常！ 表面无裂、无鼓、无烧痕
黑色4脚 IC = GBL408 整流桥
作用：把 220V 交流变成 310V 直流
板号：VG242YP POWER BOARD
LG 料号：60104-09652
代号：LE24BW-RX-7
版本：EV 2.01
生产日期：2020.12.03（LG 韩国仁川厂）
认证：ROHS + UL + CCC 全家桶
结论： LG 给自家 LGM24/LGM24P 系列用的金牌小板！
紫色大电容 = 82µF 450V
品牌：日本化工（Nippon Chemi-Con）KXS 系列
寿命：105℃ 5000 小时（行业天花板

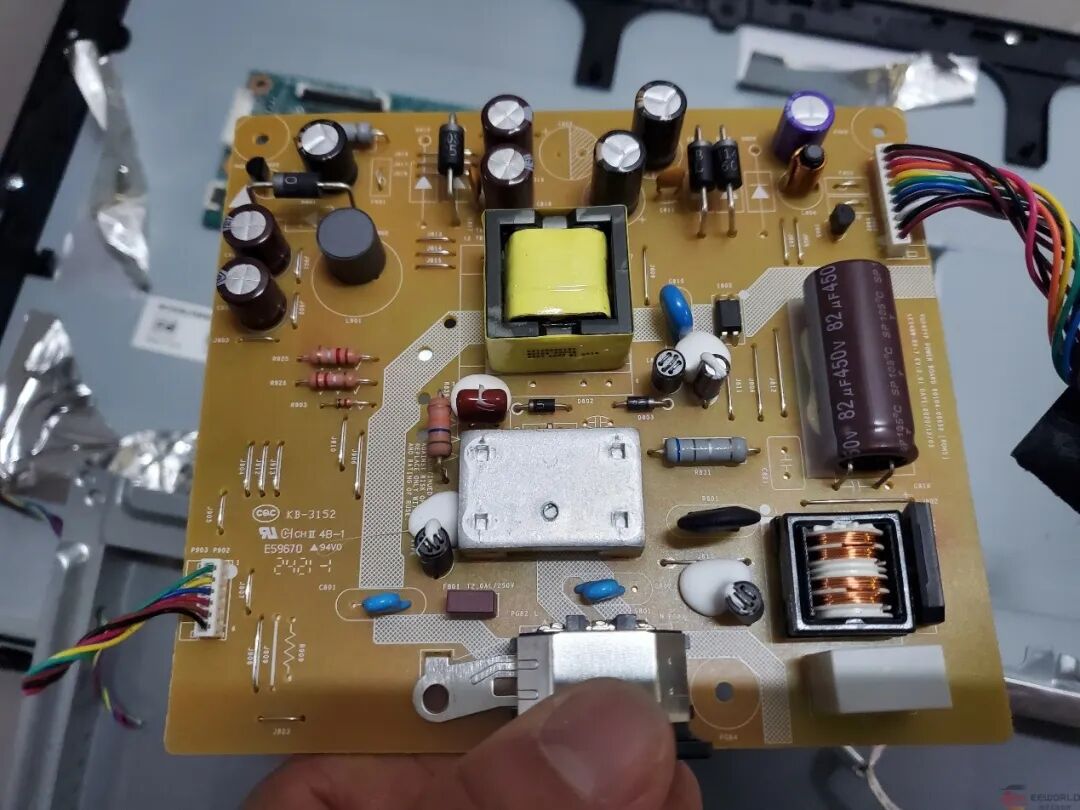

这块板是 冠捷（AOC/飞利浦）2020 年金牌小板 KB-3152，被华硕直接拿来用，全球 24 寸 1080p 100Hz 通用。
板子身份证：
板号：KB-3152
代工厂：冠捷科技（TPV/AOC）
客户料号：CHCⅡ 4B-1
内部批次：E59670 △94V0（UL 阻燃等级）
设计日期：2024 年
兼容机型：ASUS VY249 / AOC 24G2 / 飞利浦 242E
所有电压的排线，一共11根，不同颜色连接到小板上。
7个按键的功能小板。
看完电源板，再看显示器小板。
主控 IC：MCM102
批次：21201-04050 E644 → 2023.09 .21出厂

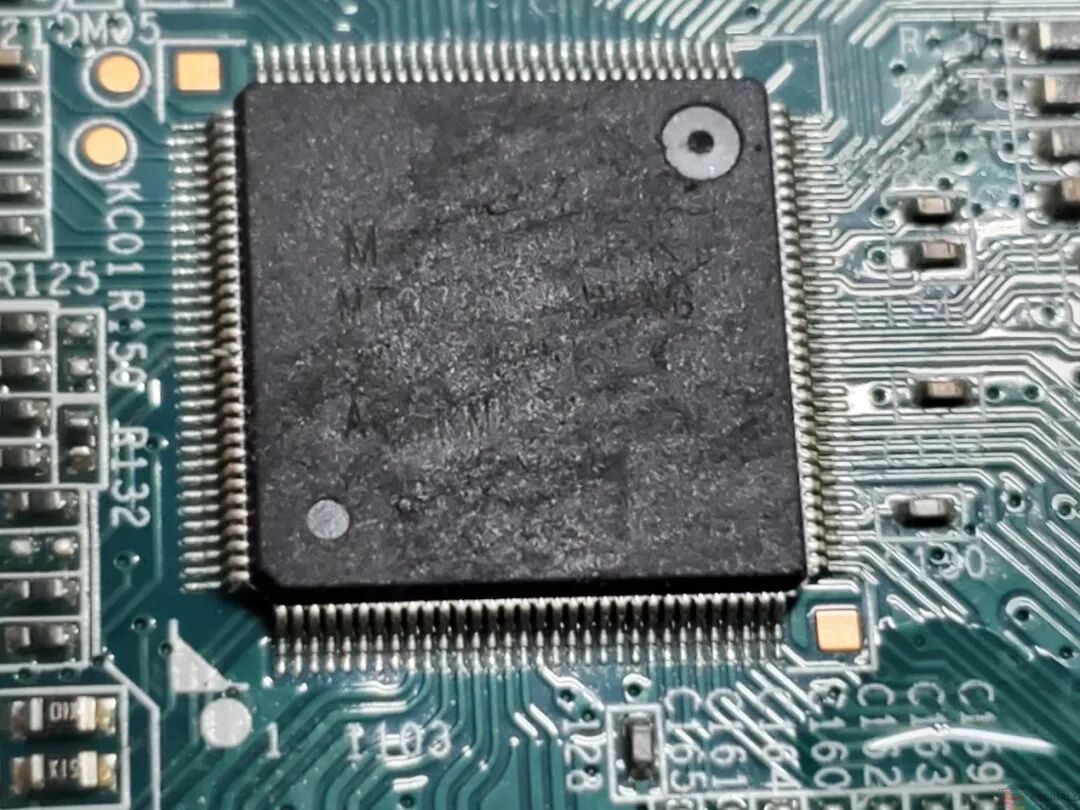

模糊的丝印。
品牌：MT后面是K，应该是联发科或者其他品牌的。看不清！
上面的：TPS61041（德州仪器 TI）
功能：把 12V 稳成 3.3V，给主控 MCU 供电
下面的：FM24CL64B（Cypress/英飞凌）
功能：64Kbit FRAM，存 EDID + 100Hz 固化参数
这两颗芯片负责「开机信号」和「画面数据」
芯片型号：P24C02A（普冉 PUYA）
这颗 2Kbit 小 EEPROM 存着电视的 EDID + 100Hz 参数 + 出厂校色。
主板预留了15Pin的VGA接口，已经淘汰了，所以是没有安装的。
这是 2023 年 6 月 29 日冠捷厂给华硕 VY249HF 定制的 100Hz 主板
拆下面的屏幕驱动小板。拆下屏蔽罩。
就可以看到驱动板，把下方排线都剪断。
类型：eDP 1.4（51pin 单通道）
带宽：5.4Gbps（够 1080p@100Hz）
信号：LVDS → eDP 转接（联咏 NT71269 直出）
供电：12V 3A（白色宽排线，4 根粗线）
长长的屏幕驱动板，好像我之前的PCB尺板。
这颗 2024 年 5 月出厂的联咏 NT71269FG（华硕 100Hz 专用版）
负责把 HDMI 信号 → 转成 eDP 51pin 喂 BOE 屏
实时跑 100Hz 插帧 + AMD FreeSync
硬件级低蓝光 + 伽马校正
屏厂：BOE（京东方）
型号：MV238FHM-N61（23.8" 1080p 100Hz IPS）
生产日期：2024.08（P07904AA0285-81）
TCON 芯片：ST5826B（右下角大黑豆）
关键电阻：4R7（4.7Ω 限流，专防灯条打嗝）
供电：VCC 12V → VGL -6V → VGH +28V 全齐
G4R3B（升压 IC）+ 4256（MOS）+ 4R7 电阻
其他细节图。
2 颗 VCOM 运放
左边：IC6（SO-8）
右边：IC9（SO-8）
型号：NJM4556（JRC 双运放）
作用：把 TCON 送来的 VCOM 信号放大，稳稳喂给液晶层
标签含义如下MV238FHB-NX1
└─ 京东方 23.8" IPS
└─ FHB = 100Hz 高刷版
└─ NX1 = 华硕定制（带低蓝光 + FreeSync）
F9AZ243ZL41C036EFN
└─ F9 = 京东方合肥 8.6 代线
└─ A = 2024 年
└─ Z = 9 月
└─ 243 = 第 243 天（8 月 30 日投产）
└─ C036EFN = 批次序列

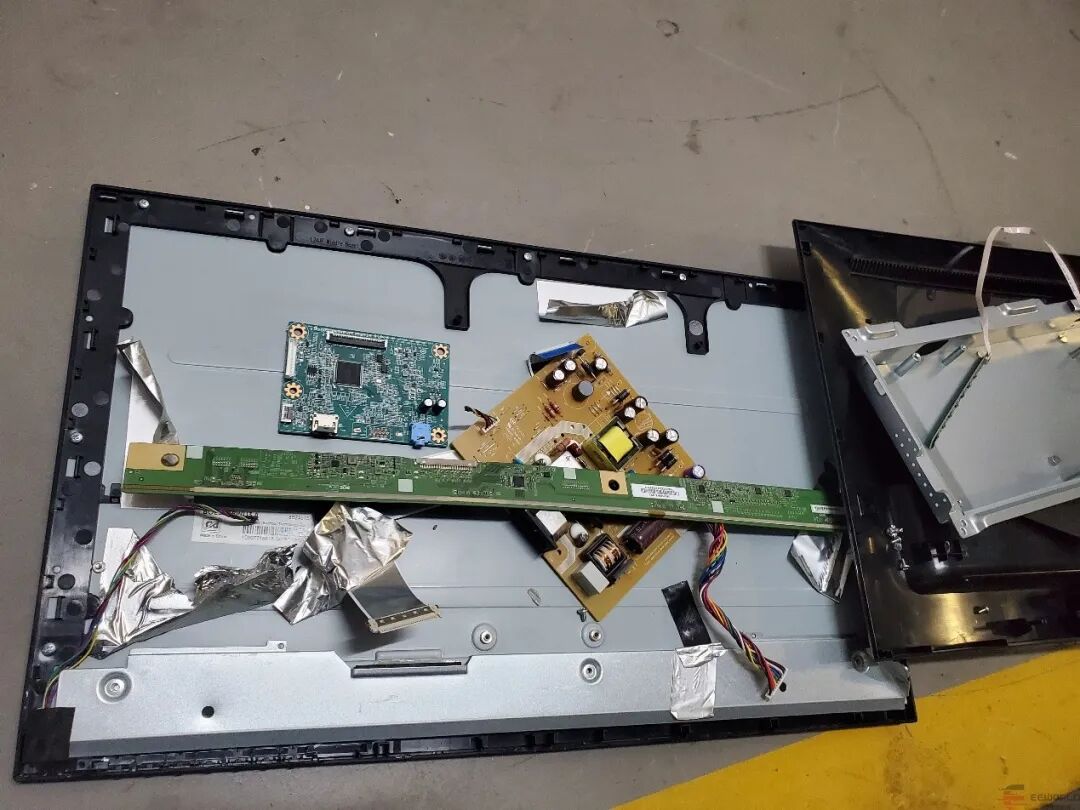

整体就是这个样子，全部拆完，他没有丢进垃圾桶，我拆完后丢垃圾桶了。
就是这么一款出厂仅仅一年多的24寸显示器，就这么拆成碎片，扔了扔了。
