拆过华硕显示器，夏普，飞利浦，三星，卡西欧，小米的老电视机，今天拆一个高端电视LG，大家不陌生吧。LG电视在全球电视行业中属于高端领先品牌级别，主要以OLED技术为核心竞争力，在高端细分市场（如售价2500美元以上或OLED电视）占据主导地位，但整体出货量市场份额已降至前四，面临中国品牌（如TCL、海信）的强劲挑战。根据2024年最新市场数据（2025年上半年报告延续此趋势），LG的全球电视出货量份额约为10%，排名第四；而在高端市场，其份额高达30.2%，位居第二，仅次于三星；在OLED电视领域，更是连续12年稳居第一，份额超过52.4%。
那么今天来看下这个高端电视都使用了哪些元件，做工怎么样？能不能撑起自家门面。
刚开始第一眼只看到面板，我还以为看错了，是块木板，走近一看才确认是电视机。还是曲面屏，屏幕已经碎了，我直接扔车上了。屏幕朝下。
他好像不支持悬挂，后面没有那4颗螺丝孔，底部那两个脚掰开就可以支撑电视，还不支持角度调节。。所以高度只能根据电视柜高度决定。
侧边从上到下，第一个是SVC ONLY 接口（或端口）通常指电视机上标注的Service Only（仅限维修/服务）专用端口。
第二个Ext.speaker/h/p 接口（或标注为 Ext. Speaker / H/P Out）是一种音频输出接口。
Ext.speaker：指外部扬声器（External Speaker）输出。
h/p：是 Headphone 的缩写，即耳机输出（Headphone Out）。
往下是三个USB输入接口。再往下是234HDMI接口，其中4号标注MHL表示这个HDMI端口支持MHL（Mobile High-Definition Link，移动高清链接）功能。
MHL是一种专为移动设备（如手机、平板）设计的影音传输标准，它允许通过特殊MHL线缆（通常从手机的Micro USB或USB-C接口转HDMI）将手机屏幕内容（视频、游戏、照片等）镜像输出到电视或显示器上，同时支持高清分辨率（早期1080p，后期版本支持4K）和多声道音频。
关键优势：连接时，电视可以反向给手机充电（边用边充），无需额外电源；使用单根线缆传输音视频信号。
这个标注的HDMI端口同时兼容普通HDMI设备（如机顶盒、游戏机、蓝光播放器），插入普通HDMI线时完全正常工作，不会影响质量。
与普通HDMI的区别：
普通HDMI端口：只支持标准HDMI输入，不支持从移动设备直接充电或特殊MHL协议。
HDMI (MHL)端口：额外集成MHL接收芯片，能识别并处理来自手机的MHL信号。
右边第一个
ARC是HDMI 1.4版本引入的一项功能，允许电视通过同一根HDMI线缆将音频信号“回传”到外部音响设备（如音箱、回音壁、AV功放），而不需要额外的光纤或音频线。
ANTENNA/CABLE 接口（也常标注为ANT IN、CABLE IN 或 RF IN）是电视机上用于接收电视信号的同轴电缆输入端口。
可以看到一个转换头。一拖三。是一个3.5接口转换。
再往左OPTICAL DIGITAL AUDIO 接口（也常标注为OPTICAL OUT、DIGITAL AUDIO OUT (OPTICAL) 或 S/PDIF）是电视机上用于输出数字光纤音频的端口。
第一个左边接口LAN是网络连接口。
再看下型号背部标签信息LG 55EC930T 是LG于2014年推出的55英寸曲面OLED智能电视，作为第二代OLED产品，它标志着OLED技术从实验室走向客厅的里程碑。凭借超薄设计和革命性画质，它曾被誉为“明日之星”，但作为Full HD分辨率机型，已逐渐被4K/UHD取代。
屏幕：55英寸曲面OLED面板，分辨率1920x1080（Full HD），支持16:9宽屏和4:3模式；曲面设计增强沉浸感，但无平面选项。
画质技术：OLED自发光像素，实现完美黑位、超高对比度和广视角；支持被动3D（眼镜舒适），颜色逼真，动态范围接近HDR效果。
智能系统：搭载webOS 1.0（非升级版2.0），界面直观、彩色图标丰富，支持LG Store下载APP、VOD服务（如Netflix、YouTube）和内置推荐内容；Magic Remote魔术遥控器支持指针操作和语音控制。
接口：4个HDMI 1.4端口（支持ARC）、3个USB 2.0、组件视频输入、以太网、Wi-Fi无线连接；音频输出包括光纤数字音频。
其他：重量约16.4kg，内置扬声器支持杜比数字；功耗中等，适合客厅使用。
电压为100-240V，50/60Hz，3.2A，SN为507ILV4Q840，生产日期为2015年7月制造厂家：LG Electronics，地址：韩国首尔永登浦区（LG Twin Towers）。
安全认证：有“S” Safety Mark（韩国安全认证），代码140910-12；符合IDA Standards。

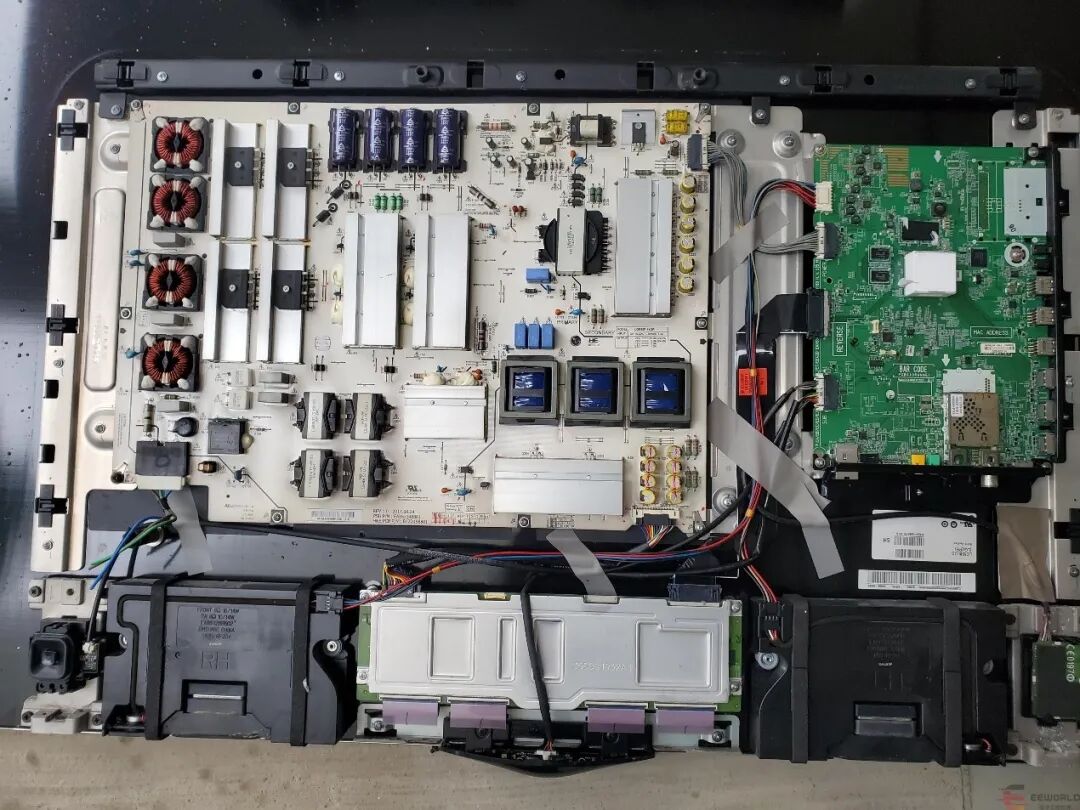

打开后壳，一块电源板占据有一半的地方吧。右边是电视主板，下方依次是电源开机功能按键，扬声器，T-CON板，左扬声器，右下角是WiFi蓝牙模块。
后盖板扬声器上方两块海绵，中间是对应T-CON板铝合金材质散热，右下角对应主板SOC的一块硅脂，加一块铝合金散热。
LG 55EC930T 电视内部结构简析
- 电源板（左侧大板）
占据机身左半部分，包含多组共模电感、大功率整流与滤波电容、多路稳压模块及背光/屏驱动供电输出。板上有四组大型变压器，负责向主板、屏驱模块提供多路稳压电源。 - 主板（右侧绿色 PCB）
负责信号处理、图像解码、系统控制。可见 HDMI、USB、网络、Wi-Fi 模块等接口电路，并带有较大散热贴片用于主控 SoC 与内存散热。主板与电源、屏驱通过排线与插座连接。 - Con 板 / 屏驱排线
主板右下区域延伸出两条宽排线通向屏体内部的 COF/驱动板，用于传输 LVDS/内部高带宽视频信号。 - 扬声器系统（底部）
左右各一体式腔体扬声器，箱体使用塑料声腔，内部有独立喇叭单元，通过插线连接主板音频输出。 - 走线布局
电源到主板为多芯束线，主板到屏幕为宽扁平线，扬声器线束集中布线在底部。整体走线规整，通过压条和卡扣固定，避免震动与电磁干扰。

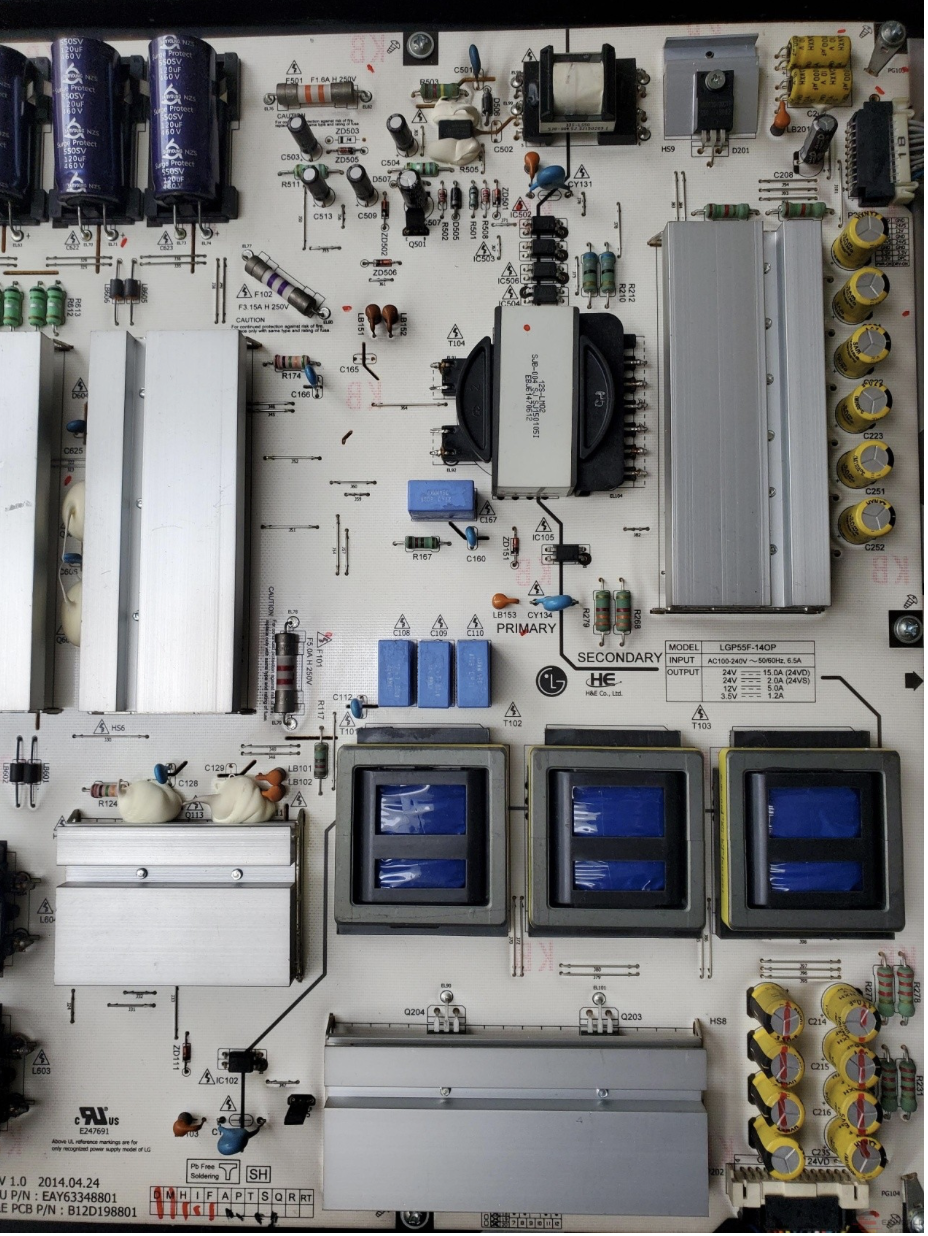

这块电源板体积大、布局规整，用料在当年 OLED 旗舰机中属于高规格。左侧四组大型共模电感负责 EMI 滤波，前级输入部分电容、电感尺寸都偏大，抗干扰性能好。中部多块铝制散热片，对应多路 PFC、恒压/恒流开关管，说明整体输出功率高、发热控制严格。
右侧是多路独立 DC 输出区，大量黄色固态电容与多组变压器分路供电，减少纹波。底部三颗大功率变压器负责主输出，为 OLED 屏、主板分别供电。整体贴片/插件器件排列整齐，绝缘间距足，属于 LG 高端机常见的扎实做法。

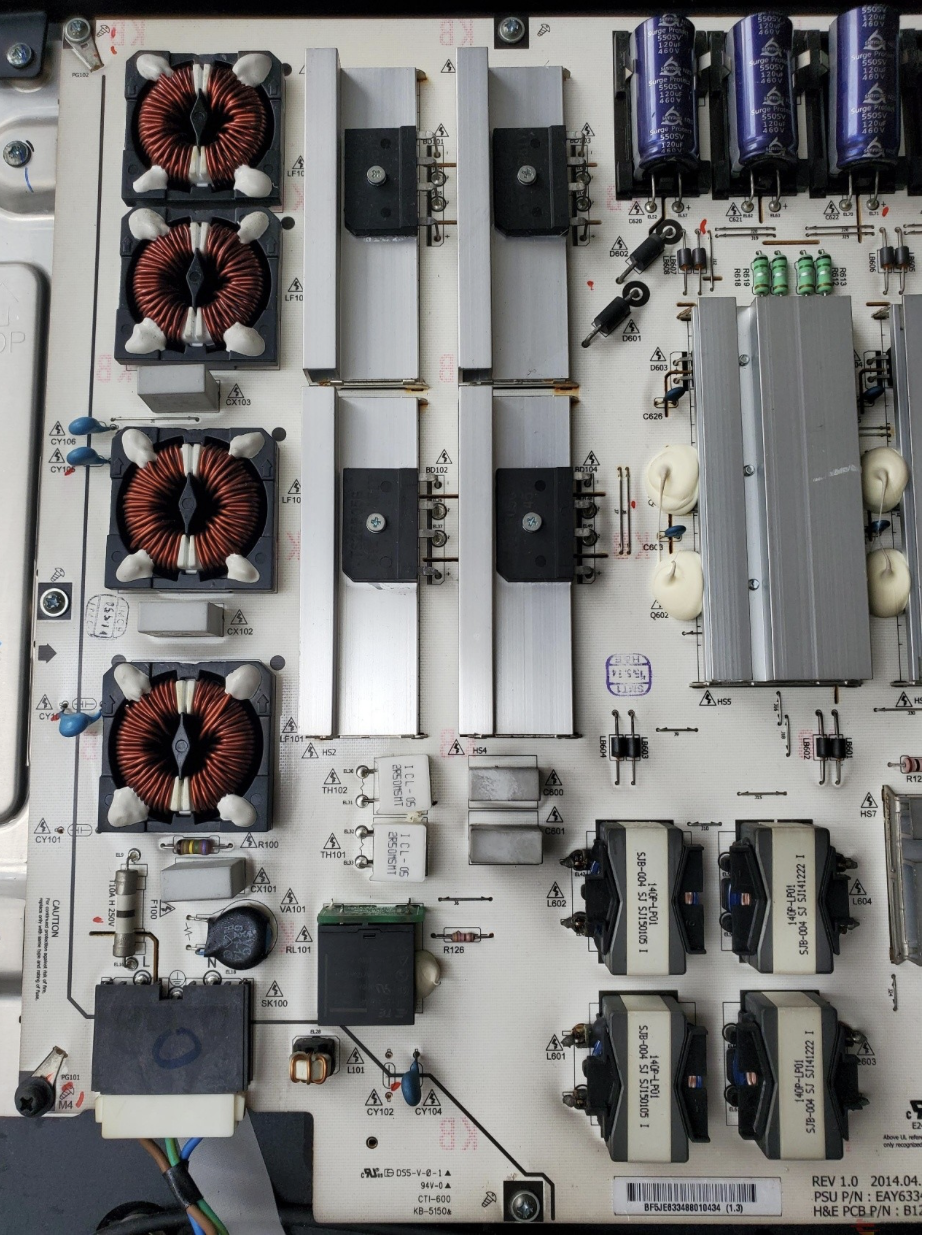

来看细节部分，电源线左下角输入，先经过保险，
Y电容，安规，四组共模电感，用于滤波，四组整流桥，四个120微法460V电容，四个变压器，两块铝合金底部应该也是4组，猜测是功率高的元件。
往右，一个变压器，这个是给主板供电的。下方3个变压器则是给底部CON板供电。
顶部两个
这是两个小型高频开关变压器（SMPS transformer），通常用于主功率转换（PFC或主开关部分），负责将高压直流转换为隔离的低压输出。常见在电源板的初级到次级隔离电路中。
底部两个
是小型隔离变压器，通常用于辅助电源供应（如待机电源Standby或控制电路反馈）。体积稍小，可能是低功率输出（如5V/12V待机电压）。
这4个都是开关模式电源（SMPS）中的高频隔离变压器，作用是电压转换、电气隔离和噪声抑制。
上方两个相同（较大），很可能负责主电源输出（高压部分，如背光驱动或主板供电）。
下方两个相同（稍小），很可能负责辅助/待机电源（低功率，电视关机时仍需供电的部分）。
（前景变压器）：
“SJB-004140F-LH01 SJ 5J150126I”
顶部还有 “140P-LM01”
这三个都是高频开关变压器（SMPS transformer），外壳为黑黄相间（黄色边框、黑色主体，内部绕组用蓝色胶带绝缘固定），体积较大，属于EE型或类似铁芯结构，常见于LG电视开关电源板（PSU）的主功率转换部分。
12S-LM02
SJB-004 SJ 5J150105I
EBJ61470612
这是一个开关电源用高频隔离变压器（SMPS transformer），属于LG电视电源板上的主功率变压器
体积较大、灰黑色外壳、顶部有散热弧形设计，内部铁芯为EE或EI型，绕组用蓝色/白色胶带固定。
品牌：SAMYOUNG（三荣电子，韩国知名电容厂家）
系列：NZS（属于三荣的高可靠性、低ESR系列，常用于开关电源）
容量：120uF（微法）
耐压：460V（部分位置标550SV，这是该系列的浪涌耐压Surge Voltage，正常工作耐压为460V）
温度：NZS系列通常为105℃
标识：Surge Protect（具备浪涌保护特性）
四个“TS25P05G” 是 Taiwan Semiconductor（台湾半导体，简称TSC） 生产的 单相玻璃钝化桥式整流器（Bridge Rectifier）。
型号全称：TS25P05G（系列包括TS25P01G ~ TS25P07G）
类型：单相桥堆（四个二极管集成在一个模块内）
最大电流：平均整流电流 25A（If(AV) = 25A）
耐压：重复峰值反向电压 VRRM = 600V（常见于220V市电整流后约300-400V直流）
峰值浪涌电流：300A（Ifsm）
正向压降：约1.0V（Vf）
封装：TS-6P（四引脚方形模块，常带散热孔）
四个共模电感只有前三个有安规，后面那个没有。
输出端有六个固态电容，前方的铝合金下面应该是次级侧输出整流二极管（或肖特基整流器，Schottky Rectifier）。看到引脚应该也是6组。
下方T-con板电源是8个电容。
左边扬声器参数，8Ω10/14W，中国制造，高低音四根线，之前见过高低音是公用一根黑线，这个黑色也单独。外面使用两组海绵环绕，音响线也使用海绵包裹，两边的固定，有防震垫，没有螺丝固定。音响底部有导向孔，整个音响做工比较精细。
右边音箱，印有RH，其他参数一样。
开机按键，是一个摇杆按键。
菜单导航：开机后，向上下左右推动摇杆可调整音量、切换频道、进入设置菜单（弹出快捷菜单）。
确认/返回：向内按压摇杆相当于OK键；有时推动后按压可返回。
这个设计是为了简化机身按键（无遥控器时也能基本操作），比传统单个电源按钮更方便。很多LG电视（包括OLED系列）从2014年起就采用这种多功能摇杆。
底部中央的那个组件（通常在LG标志下方、摇杆按键附近）不是单纯的“红外接收头”，而是一个集成模块，通常称为IR Sensor Board + Joystick Key Control Board（红外接收 + 多功能按键控制板）。
标准单一红外接收头（IR Receiver）通常只有3根线（VCC电源、地、信号输出）。但这个电视底部的是一个组合板，连接到主板的排线有更多引脚。
红外接收功能（2-3根线）：接收遥控器（Magic Remote或普通遥控）的红外信号。
摇杆按键功能（多根线）：这个摇杆是多方向的（上/下/左/右/按压），需要多根信号线来检测不同方向的输入（类似矩阵按键，Key1/Key2等多路）。
电视内部标签信息，LC550LUD，以及各种标准。
来看T-CON板，上方一大块散热金属，由两边四颗螺丝固定。底部四组输出。
拆下四颗螺丝。金属散热物料号为355OS-1932A1，设计四个凹槽，应该是对应下方发热元件。
取下散热，可以看到，左上角为电源输入，所以左边元件大部分是处理供电。
右边是主板连接的排线，主要是处理视频信号。
T-CON板的核心是一个专用TCON IC（时序控制器芯片），而不是通用CPU或SoC。
这个芯片集成时序发生器、数据处理单元、Gamma校正电路、颜色管理模块等功能，负责信号转换、帧率控制（FRC）、过驱动（Overdrive）等画质优化。
T-CON板上通常有帧缓冲内存（Frame Buffer），用于存储一帧或多帧图像数据（实现FRC帧率插值、运动补偿等）。
常见是DDR SDRAM或LPDDR芯片（容量几十到几百MB，如1-2颗DDR2/DDR3颗粒）。
作用：缓存输入信号，处理后输出到Source Driver（源驱动COF），避免数据丢失或延迟。
在早期OLED T-CON中，内存容量较小（支持Full HD），主要用于基本帧存储和Gamma表。
供电部分，左下角两颗TI的L0541A是八路缓冲驱动，带3-state/三态输出，20引脚封装。
两颗电感右边那个R15030GQV 是一颗瑞萨（Renesas）的电源管理/开关电源控制类芯片。
上方第一个电感左边，那颗7139是反激式开关电源 PWM 控制器。
下方两组排线。

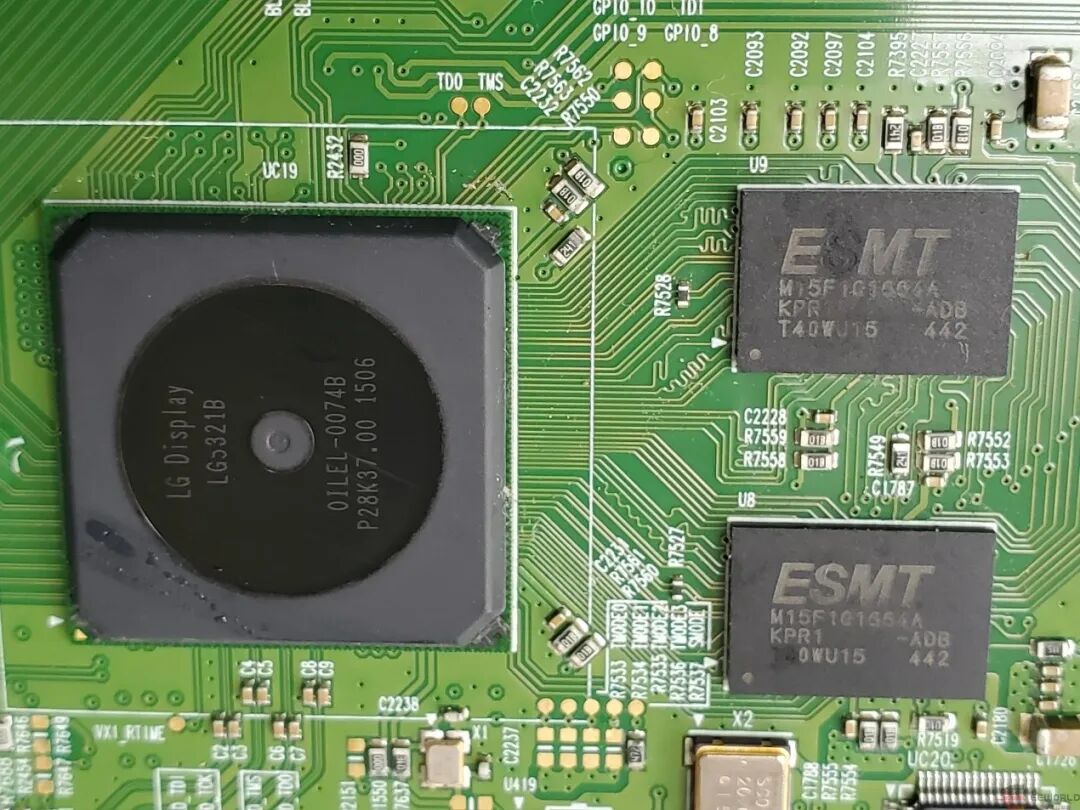

中间这个大的方圆芯片丝印LG DisplayLG5321B 是一个LG 电子（LG Electronics/LG Display）用于显示设备上的专用集成电路芯片（BGA 封装）
右边两颗M15F1G1664A 是 DDR3 SDRAM（同步动态随机存取内存）芯片，由 Elite Semiconductor Memory Technology Inc. (ESMT) 晶豪生产。
1Gb 双数据速率 (DDR3) DRAM 是实现高速度操作的双数据速率架构。 它内部配置为 DRAM 1Gb 芯片组织为 8Mbit x 16 l/Os x 8 设备。 这些同步设备可实现高达 2133 Mb /sec /pin 的高速双数据速率传输速率，适用于一般应用。 该芯片旨在符合所有关键的 DDR3 DRAM 密钥功能，所有控制和地址输入都与一对外部提供的差分时钟同步 。 输入被锁在差分时钟的交叉点 (CK 上升和 CK 下降)。 所有 1/O 都以源同步方式与差分 DQS 对同步。 这些设备使用单个 1.5V 到0.75V 电源运行，并提供 BGA 封装。
1664A的引脚图。
5M40ZE64C5N是一颗可编程逻辑器件芯片，
原品牌：ALTERA
现在品牌：Intel（ALTERA 被 Intel 收购后，所有器件都归 Intel FPGA 系列）
两颗LVC541A是德州仪器的5个三态输出的全息缓冲器。
设备是驱动总线或缓冲内存地址寄存器的理想选择。 这些设备在封装的相对两侧具有输入和输出，以方便印刷电路板布局。 3 状态控制门是具有主动低输入的 2 输入和门，因此，如果输出启用 (OT 或 OE2 输入很高，则所有 8 个输出都处于高阻抗状态输入可以从 3.3-V 或 5-V 设备驱动。 此功能允许在混合 3.3-V/5-V 系统环境中将这些设备用作翻译器。 这些设备完全指定用于使用 lof The lot 电路的部分断电应用，使输出禁用，防止在断电时损坏电流回流通过设备。 为了确保在上电或下电期间的高阻抗状态，OE 应通过上拉电阻与 Vcc 绑定；电阻的最小值由驱动器的下沉能力决定。
U28是晶豪科技的一颗NAND闪存。丝印F59D1G81A。
引脚图。
该设备是具有备用 4Mx8bit 容量的 128Mx8bit (或具有备用 2Mx16bit 容量的 64Mx16bit)。 该设备提供 1.8V Vcc 电源. 其 NAND 电池为固态大容量存储市场提供了最具成本效益的解决方案。 内存被分成可以独立擦除的块，因此可以在擦除旧数据时保存有效数据。

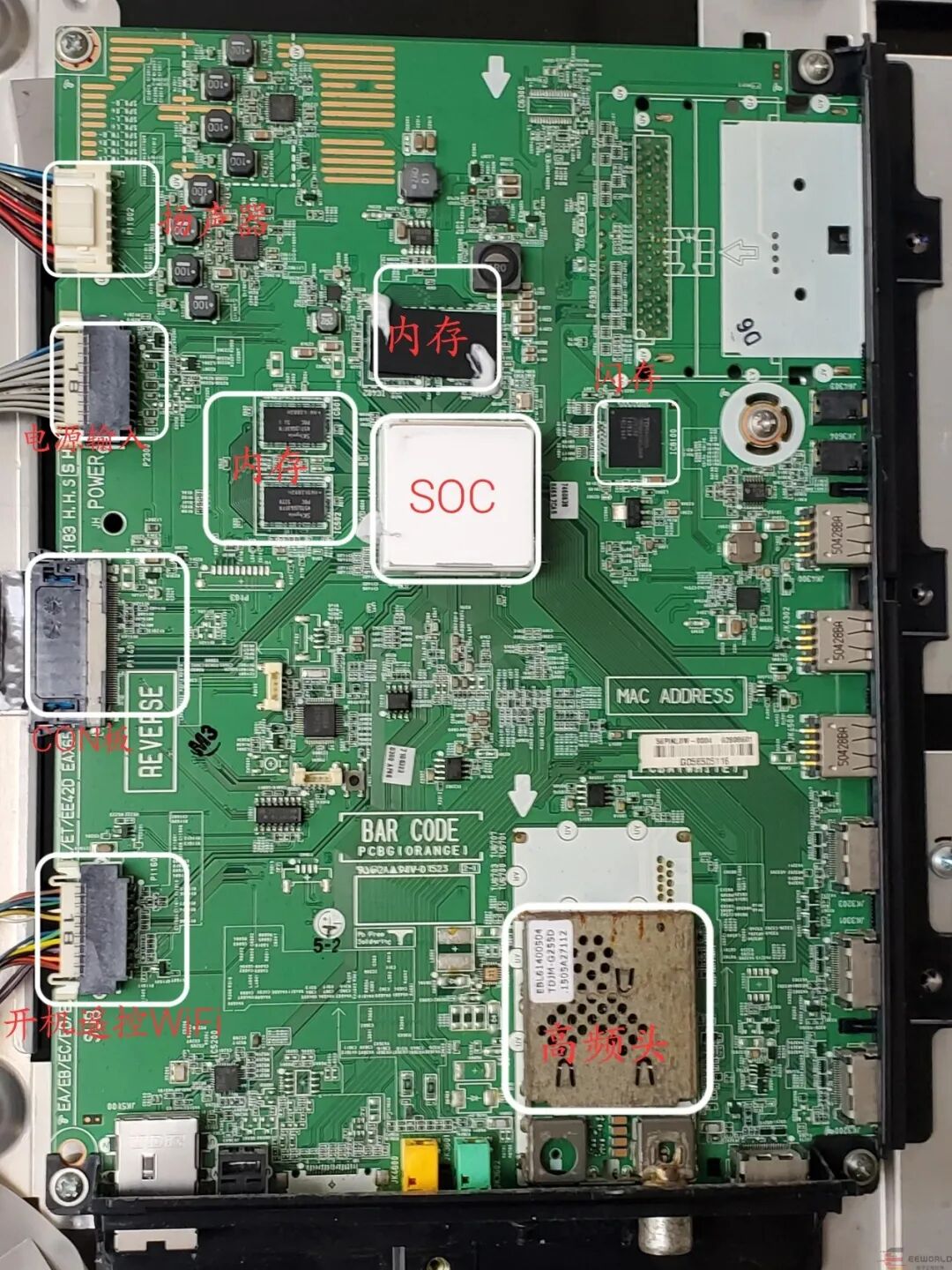

最后来看主板，我简单标注元件的含义，接下来看细节。
左上方音频输出，旁边使用了大量的电感。一颗NF品牌，丝印为P2516的芯片，没找到是哪个品牌，应该是处理音频功放的。
往下两颗海力士的H5TQ2G63FFRLPDDR4 SDRAM 动态随机存取存储器，两颗共计4GB。
100GEA 是芯片的标示/料号，瑞萨 MCU 型号 R5F100GEAFB。QFP‑48（48 引脚四方扁平封装）。。下方那个
MAX3232G是TI德州仪器的RS-232 电平转换芯片（电平转换器/收发器）
无线传输部分，底座是铝合金，上方覆盖海绵。底部那个支架是电视的底座螺丝固定，用来撑起整个电视机。铝铸件，比较结实。
这是一块LG 智能电视专用的 WiFi/Bluetooth Combo 模块（WiFi + 蓝牙二合一无线模块）。
基本信息：
品牌：LG Electronics（由 LG Innotek 制造）
产品名称：WiFi/BT Combo module
型号：LGSBW41
LG 零件号：EAT62093301（常见备件编号）
内部代号：TWCM-B001D V1.7（印在板子上）
FCC ID：BEJLGSBW41（美国无线认证）
IC：2703H-LGSBW41（加拿大认证）
生产地：印尼（Made in Indonesia）
用途：仅限室内使用（Indoor Use Only）
功能与规格：
支持 802.11a/b/g/n/ac WiFi（双频 2.4GHz + 5GHz，具体取决于芯片实现）
支持 Bluetooth 4.0 或 4.1（包括 BLE 低功耗蓝牙，用于遥控器、音箱、手机连接等）
这类模块广泛用于 2014~2017 年左右的 LG 智能电视（如 WebOS 系统系列）
主控上方那两个原来有块黑色金属，取下来发现还是海力士的内存芯片，H5TQ4G63AFR与左边不同的是封装：BGA（FBGA‑96 球栅阵列）。容量为4Gb的DRAM，
右边为东芝的THGBM5G7A2JBAIR — 16 GB eMMC 存储器，Toshiba Semiconductor / KIOXIA （原东芝存储器团队，现在品牌为 Kioxia）
封装形式：通常是 BGA‑153（153 球球栅阵列）
类型：e‑MMC 嵌入式闪存 / NAND Flash 存储器
中间白色的就是整个电视的大脑处理器了，背部使用陶瓷散热。
这是一块陶瓷散热片（Ceramic Heat Sink）模块，顶部：金属盖板（应该是铝合金，用于均匀导热和屏蔽）。陶瓷部分直接贴合发热芯片，通过高导热率（远优于传统硅脂+金属散热器在某些场景）快速散热，同时提供电气绝缘（防止短路）、抗干扰（无天线效应）、轻量化。
优点（为什么用陶瓷而非传统铝散热器）：
电气绝缘：不用绝缘垫，直接贴芯片安全。
无电磁干扰：金属散热器有时会产生辐射噪声，陶瓷不会。
散热效率高：多孔/微晶结构，表面面积大，自然对流+辐射散热强（比同体积金属好 8 倍以上）。
轻薄：适合超薄电视、机顶盒等空间受限场景。
耐腐蚀、抗氧化、环保。
取下陶瓷散热，这颗IC101处理器上方还有一些硅脂，没有擦掉，我查到的主处理器 SoC（系统级芯片）具体型号 是 LG1311（全称常标记为 LG1311 或变体如 LG1311V-C1 / LG1311-B1）。
详细规格：
制造商 — LG Electronics 自家设计/生产（非第三方如 Mstar 或 Novatek）。
零件号 — EAN62869001（常见备件编号）。
封装 — FCBGA（Flip Chip Ball Grid Array），871 引脚。
主要功能集成：
CPU（双核 ARM 架构，官方宣传为 “Dual Core Plus Processor”）。
视频解码器（支持 MPEG2、ATSC、DVB-T、ISDB-T 等）。
音频处理器 + ADC。
图像缩放器（Scaler）。
HDMI Rx 1.3 接口支持。
Triple XD Engine 图像处理引擎核心。
位置：主板（EAX65612206 系列）上最大芯片，通常带散热片（可能就是你之前照片中的陶瓷散热模块覆盖的那个）。
这款 SoC 是 LG 早期 webOS 时代（webOS 1.0/2.0）的核心，性能相当于中端双核处理器，运行智能系统时响应较慢（当时评论常见反馈）。辅助还有一个 MICOM（微控制器，如 Renesas R5F100GEAFB）负责电源管理等低级控制，但主智能处理和视频信号全由 LG1311 负责。
东芝那颗存储芯片。IC8100。
这块金属屏蔽盒就是电视用来接收天线/有线电视信号的核心部件，主要功能是：
接收 RF 射频信号（有线电视、地面数字电视 DVB-T / DVB-C 等）
进行 选台、下变频、初级解调
把信号送给后级 解码芯片/主控 SoC。这个不拆了，之前拆过好多个。
100GEA 515FZIN芯片是 Renesas（瑞萨电子） 的 RL78/G13 系列 16位单片机，完整型号为 R5F100GEAFB
“100GEA”是芯片顶部的简化标记（part marking），对应型号中的 “GEA” 表示特定闪存和引脚配置；“515FZIN” 是批次码、生产日期码或工厂标识。
小螃蟹瑞昱科技（Realtek）的以太网 PHY 芯RTL8201F
类型：10/100Mbps Fast Ethernet PHY
位置：紧贴 RJ45 网络接口
作用：有线网络的“收发器”
下方对应一个25MHz 晶振，给小螃蟹芯片提供精准的时钟。
后壳上对应陶瓷散热的铝合金，通过中间硅脂，把热量传给后面大面积的铝合金。
LG 55EC930T 于2014年底至2015年初在全球不同地区陆续上市，作为当时OLED电视的入门级曲面机型，发售价因地区而异（汇率波动也影响感知价格）：
美国（对应型号55EC9300）：发售价约 $3500美元（后期快速降至$2500美元左右）。
澳大利亚：发售价 AU$3999（约合当时3000美元）。
新加坡：发售价 S$4999（约合当时3700-4000美元）。
印度/中国市场：发售价约 ₹199,994 - ₹269,900（印度卢比，约合当时人民币2-3万元左右），中国大陆首发价格大致在 2.5-3万元人民币 区间（具体视进口渠道和促销而定）。
总体来说，当年这款55英寸曲面OLED电视的全球首发价格在 2.5-3.5万元人民币 等值范围内，远低于2013年LG首款OLED电视（约10万元+），体现了OLED技术快速降价的趋势。
本次拆解就结束了，拆完以后我收获了两个音箱，看看回头改成音响，不知道音质怎么样。
电源板，为什么会出现3组变压器供电呢，我在网上查了一下，T-CON 实际需要“多路、不同特性”的电源
T-CON / OLED 驱动并不是只吃一路电：
常见需要的电压包括（不同机型略有差异）：
12V / 15V：主逻辑、数据处理
AVDD（≈7~15V）：模拟驱动
VGH（≈+20~30V）：栅极高压
VGL（≈-5 ~ -10V）：栅极低压
VCOM / REF：极低噪声参考电压
这些电压电流、噪声容忍度完全不同，不适合从一组绕。
LG55EC930T 电源板用三组变压器给 T-CON 供电，是为了分别提供主电源、正高压和负压/低噪声电源，降低干扰、提高稳定性，确保 OLED 画质和可靠性。组“硬分”。
那么主板为什么只用一路变压器？
因为主板是“数字系统”主板上的核心负载是：主 SoC（视频处理），DDR 内存，eMMC / NAND，网口芯片、USB、HDMI，音频 DSP、WiFi，数字电路本身有时钟抖动，不会像显示驱动那样“直接显像”，如有不正确的描述，或者参数不正确，欢迎各位指点。
