S参数是RF工程师/SI工程师必须掌握的内容，业界已有多位大师写过关于S参数的文章，即便如此，在相关领域打滚多年的人， 可能还是会被一些问题困扰着。你懂S参数吗?  请继续往下看...台湾同行图文独特讲解！

本文目录 上：

1. 简介：从时域与频域评估传输线特性。

2. 看一条线的特性：S11、S21。

3. 看两条线的相互关系：S31、S41。

4. 看不同模式的讯号成份：SDD、SCC、SCD、SDC。

5. 以史密斯图观察S参数。

6. 仿真范例。
        -- 地回路有没有slot对S11, S21的影响
        -- 有效介电系数如何取得

良好的传输线，讯号从一个点传送到另一点的失真(扭曲)，必须在一个可接受的程度内。而如何去衡量传输线互连对讯号的影响，可分别从时域与频域的角度观察。

S参数即是频域特性的观察，其中'S'意指'Scatter'，与Y或Z参数，同属双端口网络系统的参数表示。

S参数是在传输线两端有终端的条件下定义出来的，一般这Zo=50奥姆，因为VNA port也是50奥姆终端。所以，reference impedance of port的定义不同时，S参数值也不同，即S参数是基于一指定的port Zo条件下所得到的。

如下图所示，假设port1是讯号输入端，port2是讯号输出端

S11表示在port 1量反射损失(return loss)，主要是观测发送端看到多大的的讯号反射成份；值越接近0越好(越低越好 ，一般-25~-40dB)，表示传递过程反射(reflection)越小，也称为输入反射系数(Input Reflection Coefficient)。

S21表示讯号从port 1传递到port 2过程的馈入损失(insertion loss)，主要是观测接收端的讯号剩多少；值越接近1越好(0dB)，表示传递过程损失(loss)越小，也称为顺向穿透系数(Forward Transmission Coefficient)。

虽然没有硬性规定1、2、3、4分别要标示在线哪一端，但[Eric Bogatin大师]建议奇数端放左边，且一般表示两条线以上cross-talk交互影响时，才会用到S31。以上图为例，S31意指Near End Cross-talk (NEXT)，S41意指Far End Cross-talk (FEXT).

以上谈的都是single ended transmission line (one or two line)，接着要谈differential pair结构。

因为S11、S22是反映传输线的reflection，不难理解S11其实也可以直接以反射系数表示。

既然是反射系数，那就可以用史密斯图来观察了，史密斯图可以想做是把直角坐标的Y轴上下尽头拉到X轴最右边所形成

水平轴表示实数R，水平轴以上平面表示电感性，水平轴以下平面表示电容性

以一条四英寸长，50欧姆的传输线为例，从15M~2GHz的史密斯图，S11会呈现螺旋状往圆心收敛，而这螺旋就是dielectric losses absorb造成，越高频loss越大。

取一条100mm长，线宽7mils、铜厚0.7mils、堆栈高4mils，特性阻抗50奥姆的microstrip，以下方reference plane是否有被slot切开做比对。Trace1的地回路是完整的，而Trace2的地有一个横切的slot造成地回路不连续。

6.1

观察Trace 1的S11、S21：S11从1~5GHz都维持在-35dB以下，表示反射成份很小；S21从1~5GHz都很接近0dB，表示大部分的讯号成份都完整的从port 1传到port 2。

一条良好的传输线，S11、S21会拉蛮开的，随着频率增加彼此才会慢慢靠近一些 。另外，从S11可以很清楚看到由线长所决定的共振频点.

对于100mm长的microstrip，因为传输线所发射出的电力线路径，部分是通过空气而不是只有FR4，所以在计算谐振频点时，介电系数若 单以4.2~4.4计算， 而不是[有效介电系数]3.085，那算出的共振频点与模拟值会有很大误差。

波在真空的传递速度等于光速：

讯号在微带线(microstrip on FR-4)的传递速度：
，其中e是有效介电系数，而不是FR4的介电系数

所以，于FR4上100mm长的microstrip line，共振频率的传播速度 ：

if using e=4.3, then
and this result is incorrect.

if replacing e with 3.085, then
and the value is very close to the simulation result 840MHz.

一般50歐姆特性阻抗的microstrip on FR4，有效介電限數大約3.0~3.1，可以透過Design/Nexxim得到.

6.2

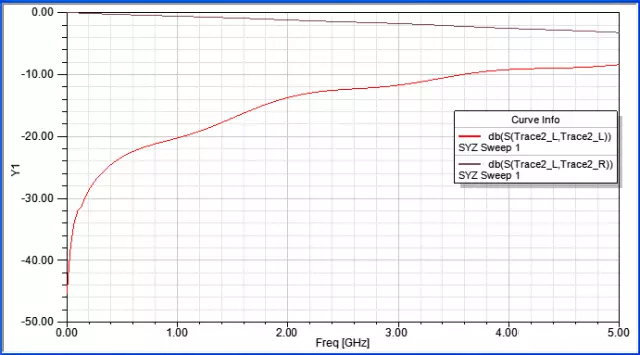

观察Trace 2的S11、S21：S11在1GHz以上时，就超过-20dB了，表示反射成份很大；S21与Trace1比较起来，随频率降低的速度也大一倍，表示有较多讯号成份在port 1传到port 2的过程中损耗。
