项目背景

在 1970s 至 1980s，像 Zilog Z80 和 Intel MCS-51（8051）这样的 8 位处理器广泛用于家用电脑、嵌入式设备和各种单片机系统。

它们设计简单、指令清晰、学习曲线浅，是许多人的入门 CPU。

而现在，随着 FPGA 的普及，我们可以在 FPGA 内核中重新实现这些经典 CPU，并构建真实可运行的单板计算机。

这个项目正是这样的一个尝试：

在一块 Intel MAX 10 FPGA 开发板上实现 Z80 或 8051 单板计算机（SBC），让它能运行原始汇编程序、驱动外围设备、显示输出并与用户交互。

项目使用的硬件平台

主板采用的是 Intel MAX 10 FPGA：

是一款基于 Intel 14nm 工艺的低功耗 FPGA
IDE 支持 Quartus Prime
支持配置 Flash、SD 卡、GPIO 等外设

开发者选用这块板子的原因是：

✔ 成本低

✔ 易于学习 FPGA

✔ 有足够的资源用于模拟 8 位 CPU

✔ 支持丰富引脚扩展

💡 SBC 核心架构

项目实现了两套单板计算机系统：

🧠 1️⃣ Z80 单板电脑

典型架构包括：

Zilog Z80 CPU 软核
内存（RAM / ROM）
串口 UART
视频输出控制器
键盘输入模块

整个 CPU 子系统在 FPGA 内部运行，执行传统汇编指令，像真实的 Z80 一样工作。

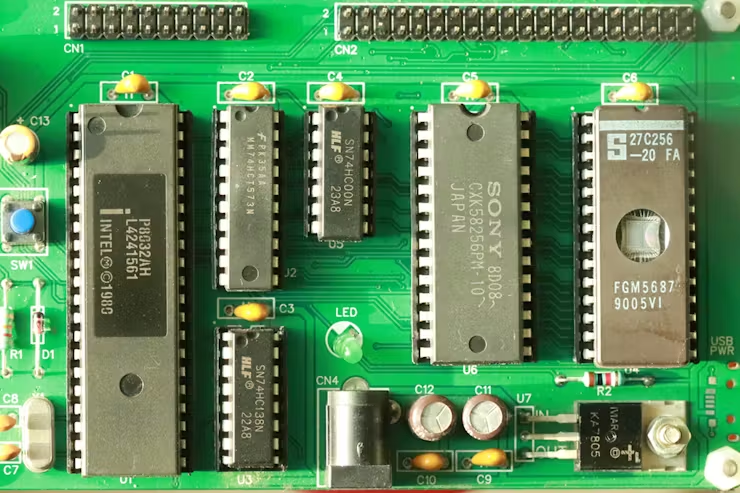

🕹️ 2️⃣ MCS-51 (8051) 单板电脑

类似地，这部分实现包括：

8051 CPU 软核
程序 ROM
I/O 模块
串口 / UART
计时器和控制逻辑

8051 是最经典的单片机之一，也是微控制器课程教学中的主力架构之一。

Zilog Z80 SBC 基于 MAX10 FPGA

对于运行 Microsoft BASIC 4.7b 版本的最小 Z80 单板计算机，需要 8kB 的 ROM 空间和 4kB 的 RAM 空间。此外，还有大量的逻辑元件和存储位可用，这有利于未来的扩展。

SBC 系统使用 Quartus II 18.1 版本编译和测试。只需打开 Quartus II 并恢复归档文件即可。

项目文件夹还包含 SRAM 目标文件 (SOF) 和可编程目标文件 (POF)，无需编译即可使用。

将 Micro USB 数据线连接到 MAX10 开发板，并写入 SOF 或 POF 文件。SOF 文件在断电重启后会丢失。POF 文件会存储在 FLASH 闪存中，每次上电后都会被激活。

下面这段 BASIC 代码只是在 Z80 SBC I/O 端口上从 0 计数到 255。

05 REM COUNT 0 To 255 on PORT 145 (Z80)
10 FOR I = 0 TO 255
20 PRINT I,
30 OUT 145, 255-I
35 FOR J = 0 TO 99 : NEXT J
40 NEXT I
45 FOR K = 0 TO 4095 : NEXT K
46 OUT 145,255
50 END

以下代码使用 Microsoft BASIC 4.7b 版本，在 Z80 上实现 ASCIIART 功能，并采用循环方式运行。要退出循环，请按 Ctrl+C。

10 FOR Y=-12 TO 12
20 FOR X=-39 TO 39
30 CA=X*0.0458
40 CB=Y*0.08333
50 A=CA
60 B=CB
70 FOR I=0 TO 15
80 T=A*A-B*B+CA
90 B=2*A*B+CB
100 A=T
110 IF (A*A+B*B)>4 THEN GOTO 200
120 NEXT I
130 PRINT " ";
140 GOTO 210
200 IF I>9 THEN I=I+7
205 PRINT CHR$(48+I);
210 NEXT X
220 PRINT
230 NEXT Y
240 PRINT
250 GOTO 10

基于 MAX10 FPGA 的 Intel MCS-51 单板计算机

有两个项目镜像可供直接使用。英特尔最初将 BASIC-52 Ver 1.1 发布到公共领域。但该代码包含大量漏洞和隐藏的恶意信息。

最后一个版本是 BASIC-52 Ver 1.31，由 Hans-Jürgen Böhling 于 2001 年 2 月发布。Hans-Jürgen Böhling 还发布了 I2C 支持的扩展代码。

8kB ROM 和 32kB RAM，频率 50 MHz：

此镜像仅包含 8kB 代码内存，不支持任何 I2C 扩展。系统包含 32kB RAM 用于用户程序。系统时钟频率为 50MHz，由 MAX10 内部锁相环 (PLL) 从 12MHz 频率转换而来。

16kB ROM 和 16kB RAM，频率为 11.059200 MHz：

此镜像包含 16kB 代码内存，支持 I2C 扩展。系统包含 16kB RAM 用于用户程序。系统时钟频率为 11.059200 MHz。即使在 11.059200 MHz 的频率下，该系统的性能也比传统的 12T 内核快 10 倍。I2C 功能在 11.059200 MHz 的系统时钟频率下运行良好。

以下程序使用 BASIC-52 语言，在 PORT1 端口上将一个 LED 从最低有效位 (LSB) 移到最高有效位 (MSB)，并重复执行。PORT1 端口映射到 8 个 LED。

01 REM 8 LED SHIFT
02 REM SHIFT LEFT AND RIGHT
10 LED = 1
20 IF LED <= 80H THEN PORT1 = 0FFH.XOR.LED ELSE GOTO 1000
30 LED = LED * 2
40 FOR J = 0 TO 999 : NEXT J
50 GOTO 20
900 REM RIGHT SHIFT
1000 LED = 080H
1100 IF LED >= 1 THEN PORT1 = 0FFH.XOR.LED ELSE GOTO 10
1120 LED = LED/2
1130 FOR J = 0 TO 999 : NEXT J
1200 GOTO 1100

以下程序是使用 BASIC-52 编写的 ASCIIART 程序。

01 REM ASCII ART SOFT CPU
02 REM ASCII ART FOR MAX10
03     XTAL=50000000
05     TIME=0 :  CLOCK 1
10     FOR Y=-12 TO 12
20     FOR X=-39 TO 39
30    CA=X*0.0458
40    CB=Y*0.08333
50    A=CA
60    B=CB
70    I=0
80    T=A*A-B*B+CA
90    B=2*A*B+CB
100   A=T
110    IF (A*A+B*B)>4 THEN  GOTO 150
120   I=I+1 :  IF I<=15 THEN  GOTO 80
130    PRINT " ",
140    GOTO 170
150    IF I>9 THEN I=I+7
160    PRINT CHR(48+I),
170    NEXT X
180    PRINT
190    NEXT Y
200    PRINT TIME
210    GOTO 10
220    END
