碳化硅（SiC）MOSFET在车载电驱、充电、光伏、储能等系统中快速铺开，最直观的变化是：开关频率更高了，效率更好了，体积也可以做得更小。
在工程落地中，热开始“卡系统”了。原来用硅器件的时候，散热设计更多是“算一算、堆一堆”，留一点余量基本能解决。
但到了SiC阶段，情况变了：功率密度上来了，开关频率上来了，损耗更集中，温升爬得更快。
在很多地方功率密度的提升，散热设计成为一个很重要的考虑。
这问题不只是温度本身。热路径长，会拖慢整个系统设计：散热器变大、布局受限、功率环路被拉长，甚至影响开关过程中的电压过冲和EMI表现。一个原来看起来只是“热管理”的问题，开始变成系统级约束。
Part 1

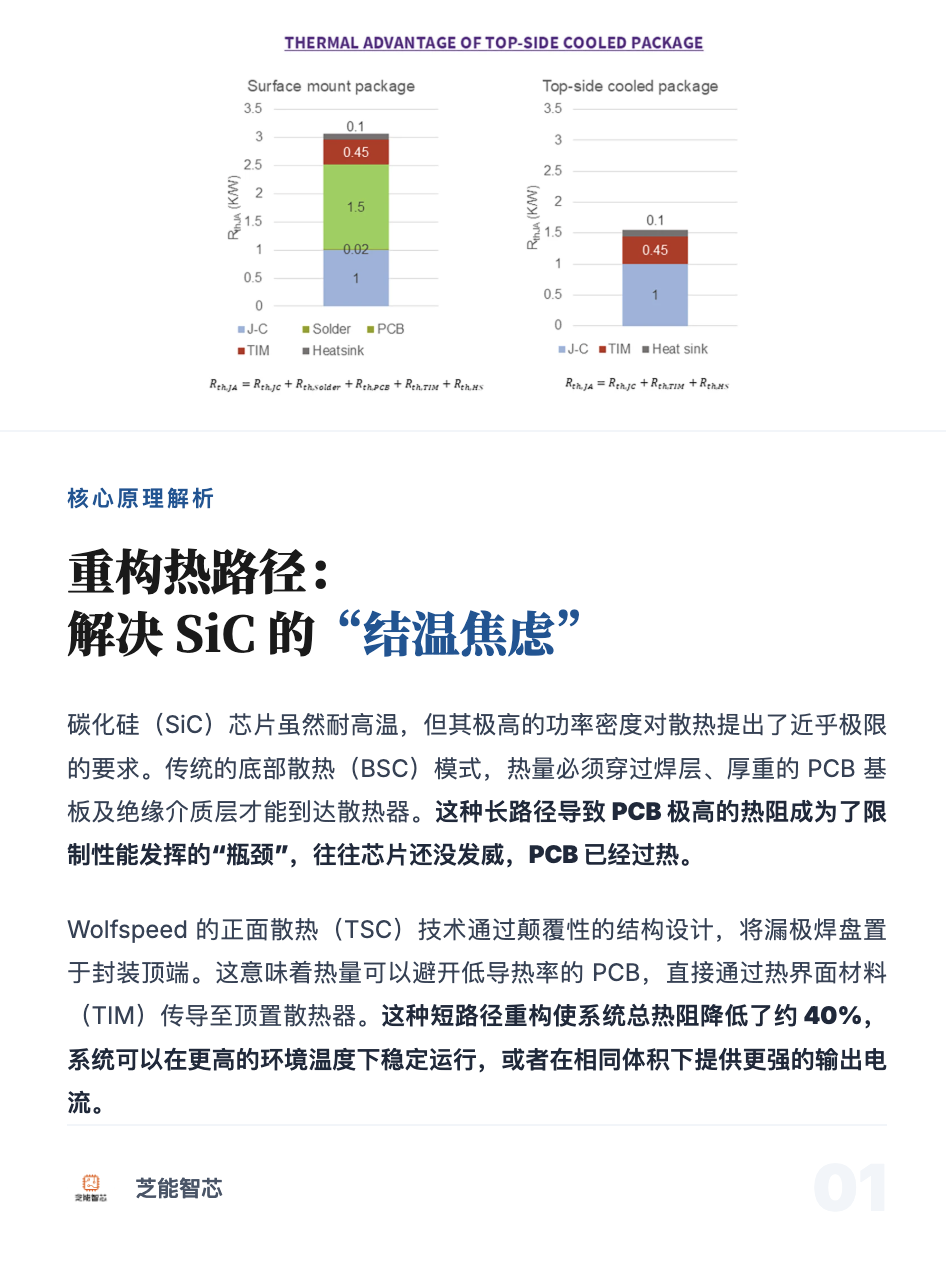

传统功率器件的散热路径，芯片 → 封装 → 焊料 → PCB → 导热材料（TIM） → 散热器。这个路径的问题，主要是路径太长，而且中间有一段特别不适合导热（PCB）。
PCB本身是绝缘材料，导热能力有限，而且在结构上，它还带来两个约束： 只能单面布器件 和散热路径必须“绕一圈”才能到散热器 。
这在低功率系统里问题不大，但在SiC这种高功率密度场景下，就开始变成瓶颈。
正面散热（Top-Side Cooling，TSC）做了一件很直接的事情：把散热路径从器件底部，搬到了顶部。热是直接从封装顶部，通过导热材料到散热器。
变化看起来简单，但影响是连锁的：
◎ 路径缩短 → 热阻下降
◎ PCB被“释放” → 可以双面布器件
◎ 功率环路缩短 → 动态性能更好
实测数据也很直接：整体热阻可以下降大约40%。在很多设计里，这意味着同样的温升，可以多跑一截功率，或者用更小的散热器。
围绕TSC，Wolfspeed做了两类封装：TOLT和U2。表面上是产品划分，实际上对应的是两类系统需求。
在650V这一类应用（比如车载OBC、PFC），TOLT是典型选择。它和传统TOLL尺寸接近，但把散热面换到了顶部。
测试中可以看到，结温能下降约10℃，有些场景甚至更多。这种差异，在长期运行中直接对应寿命。
到了750V、1200V这类高压系统（比如电驱、储能逆变），问题就不只是热，还包括绝缘和可靠性。U2封装在结构上拉开了爬电距离（4.83mm），避免高压下的闪络风险。在22kW AFE测试中，结温可以比传统方案低20℃以上。
所以这里的选择不是“哪个更先进”，而是：
◎ 电压不高、追求性价比 → TOLT
◎ 电压高、对可靠性敏感 → U2
Part 2
如果只是单个器件，TSC其实很好处理： 加一块散热器，中间放导热材料，压紧即可。
但系统一旦上功率，就会变成多器件并联，共用一个散热器。这时候问题就变了。每个器件的高度会有公差，焊料厚度也有波动，PCB还可能轻微翘曲。
结果是：器件顶面并不是一个完全平面。
如果用刚性的导热材料，有的地方贴紧，有的地方悬空，而空气的导热能力几乎可以忽略，一旦有间隙，局部温度就会上升。
这也是很多系统在实验室没问题，上车后出问题的原因之一。
工程上常见的做法有三种：
◎ 第一种，用液态间隙填充材料。它可以在装配时流动，把所有缝隙填满，同时提供绝缘。配合限位结构，可以控制厚度。
◎ 第二种，控制结构刚性，比如加厚PCB，增加螺丝或弹簧，让压力更均匀。
◎ 第三种，从源头减少差异，比如严格控制封装高度（例如3.40–3.60mm范围内）。
让每一个器件都能把热传出去。在具体装配中，热界面材料（TIM）的选择，是工程取舍问题。如果只看性能，AlN陶瓷是最好的选择，热阻可以做到0.4℃/W左右。
但它有两个问题：脆、对装配要求高，一旦有应力就容易出问题。
如果考虑量产，Sil-Pad这类导热垫更常见。它更柔软，可以缓冲应力，装配也简单。代价是热阻会增加到大约0.9℃/W。如果系统对可靠性要求更高，比如振动环境，就会用间隙填充胶。
这种方案几乎不对器件施加机械应力，但热阻更高，而且工艺控制更难（比如气泡问题）。
所以在实际中常见的选择路径是：
◎ 极限性能 → AlN
◎ 工业量产 → Sil-Pad
◎ 高可靠性 → 间隙胶
没有一个方案是“最优”的，只有更适合具体场景的。
做到后面会发现，散热设计不只是热设计。比如：
◎ 器件高度差 → 需要更厚的导热材料 → 热阻增加
◎ 压力不均 → 局部应力集中 → 焊点疲劳
◎ 为了绝缘增加材料 → 散热路径变差
这些问题都会互相影响。这也是为什么TSC在设计时，要同时考虑： 热路径 、机械结构和绝缘距离。
比如在高压系统中，可以通过填充材料或在散热器上加绝缘层来满足爬电距离要求。但每增加一层材料，热阻也在增加，必须在安全和散热之间找到平衡。

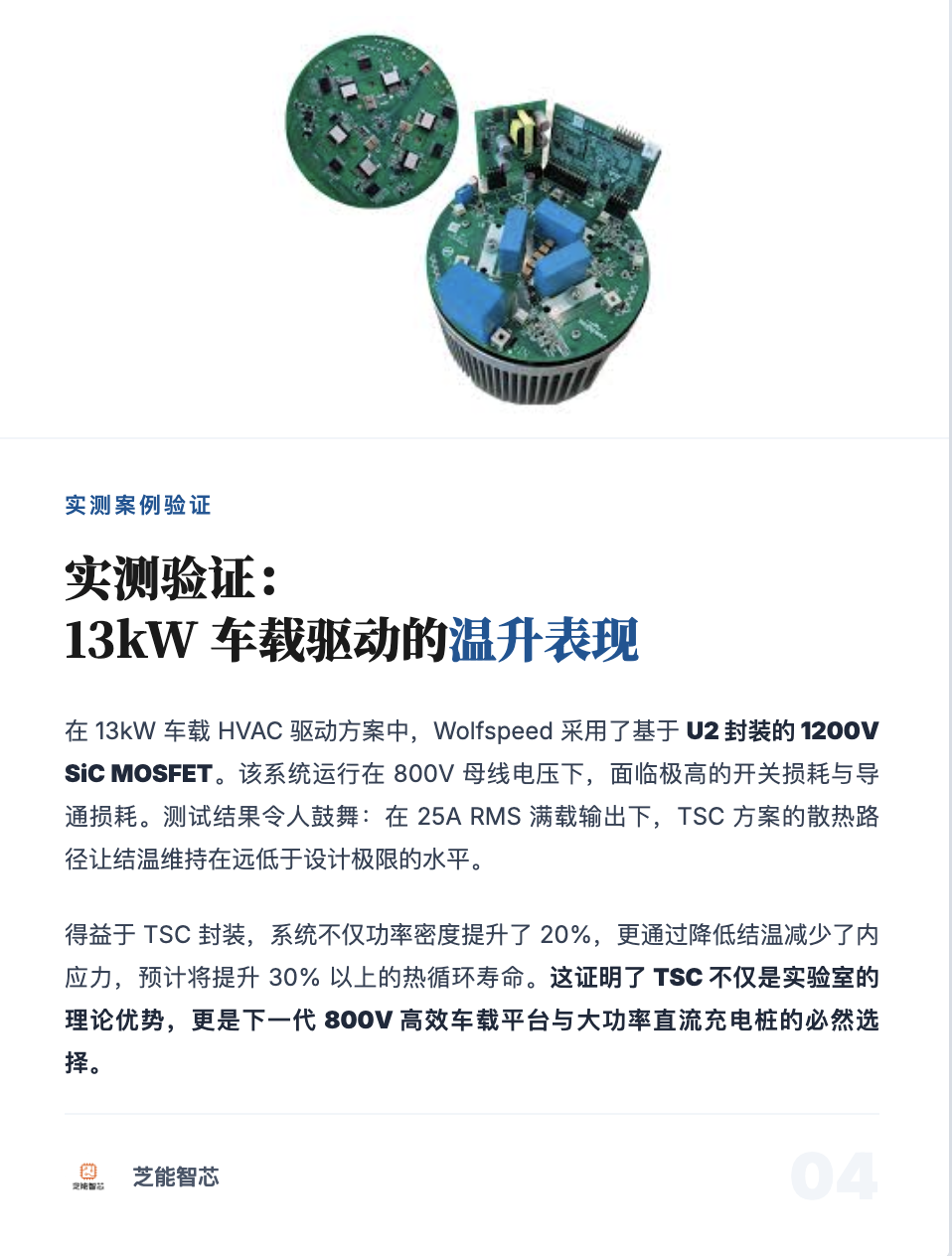

在一个典型的车载HVAC电机驱动中（13kW级），可以看到这些设计是怎么组合起来的。系统使用1200V SiC MOSFET（U2封装），输入电压550–850V，峰值效率超过98%。
在散热设计上，采用多器件共用散热器结构。具体做法是：
◎ 使用AlN（1mm）或Sil-Pad（0.2mm）作为导热界面
◎ 通过黄铜螺柱和压条均匀施压
◎ 预留约0.5mm的装配间隙
这个设计没有追求极致性能，而是在散热、可靠性和装配之间做了平衡。在-40℃到65℃环境下，可以稳定运行。
从底部散热到正面散热，在工程上改变的是系统的约束条件。当功率密度继续往上走，这种变化还会继续放大。未来的设计是和封装、布局、驱动一起，从一开始就被考虑进去。
