芝能智芯出品电动汽车充电系统SiC功率模块并不会一直处在一个很舒服、很平稳的状态里，电流上来，芯片发热；功率下降，温度回落；下一次充电开始，温度又重新升上去。
这样的过程重复几万次、十几万次以后，真正考验模块的，就不只是导通电阻低不低、开关频率高不高，而是内部那些看不见的连接结构，能不能在热胀冷缩中保持稳定。
英飞凌这套SiC功率循环技术，在80K、1.5s、150℃的功率循环条件下，1200V CoolSiC MOSFET M1H和M2的功率循环能力都是25k次，而M2 .XT可以做到>500k次。
在1200V SiC MOSFET平台上，换到.XT互联与装配技术以后，功率循环能力被拉到了20倍以上。
这是SiC模块从芯片性能，往封装、互联、焊接、热界面、引脚和系统寿命一步步延伸的过程。
英飞凌做SiC的时间很长，拥有超过25年SiC技术经验，也是市场首家推出SiC产品的企业。
Easy产品家族累计销量超过7500万片。
Part 1
SiC的优势，大家通常会先想到几个词：高电压、高频率、高效率、高功率密度。
英飞凌的技术布局里：
◎ SiC覆盖650V–3.3kV，与Si形成互补；
◎ Si本身覆盖25V–6.5kV，GaN覆盖40V–650V。
不同材料各有位置，SiC主要进入的是电动汽车充电、储能、太阳能、UPS、热泵、固态断路器等更高功率的场景。负载并不是恒定的。
以充电桩为例，一辆车接入以后，功率逐渐上来，模块温度跟着升高；充电结束，功率下降，模块开始冷却。下一辆车来了，这个过程再次发生。
储能系统也类似，充放电状态切换，温度也随之波动。
从外部看，这只是一次次充电和放电。从模块内部看，这是一次次热循环。

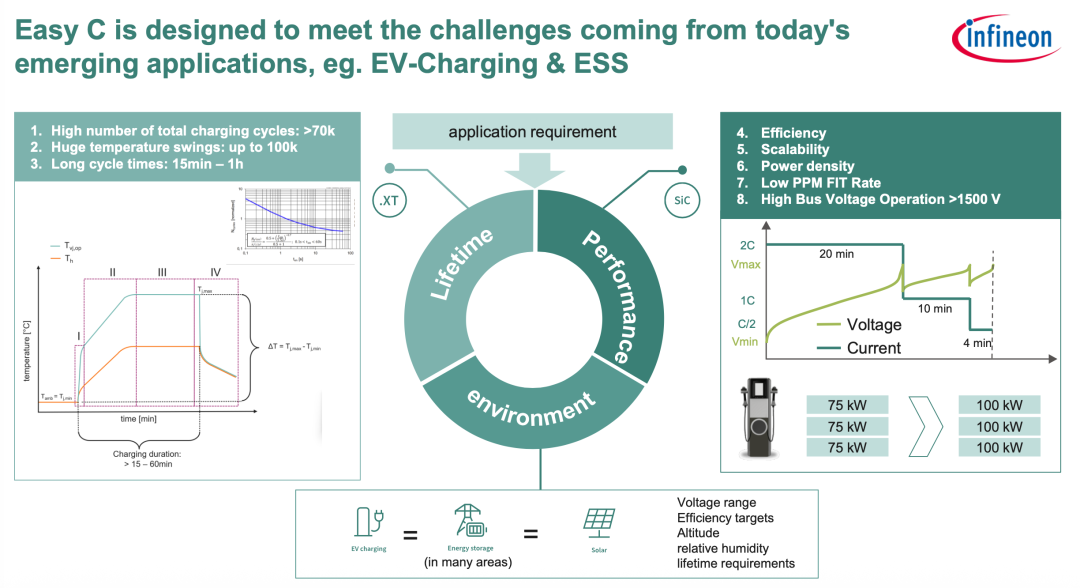

英飞凌在Easy C系列目标场景里列出的要求很具体：总充电循环数要>7万次，温度波动最高100K，循环时长从15分钟到1小时，母线电压要>1500V。
为什么功率循环会变成核心问题，如果温度只是升高一次，材料还能承受；难的是反复升高、反复下降。
芯片、焊层、金属化层、键合线、基板、引脚，材料不同，热膨胀特性也不同。每一次温度变化，都是一次微小的机械拉扯。
短期看不出来，长期重复以后，连接界面就可能出现退化。当ΔVDS起始偏差>5%，或者热阻Rth>20%，就可以认为寿命终止，这两个指标对应的是模块内部状态的变化。
ΔVDS变化，说明导通状态下的电压表现开始偏离初始状态；热阻上升，则说明热从芯片往外走的路径变差了。
对系统来说，热阻一旦变高，同样的损耗会带来更高结温，结温再升高，又会进一步加速老化。
功率循环描述的是一颗模块在真实应用中，能不能扛住长期的冷热往复。SiC模块的失效方式和传统硅模块并不完全一样。
硅模块常见的问题是铝键合线脱落；但在SiC模块里，铝键合线脱落极少出现，主要失效模式变成了芯片焊层退化，原因与杨氏模量升高有关。
SiC材料更硬，工作温度和功率密度也更高。模块内部的应力分布变了，过去在硅模块上最先出问题的地方，不一定还是SiC模块上最先出问题的地方。材料换了，芯片能力变了，封装也必须跟着变。
芯片本身并不是唯一主角。芯片能不能发挥出来，要看它如何被焊到基板上，如何通过金属线连接，热如何传到散热器，电流如何经过引脚进入PCB。这些细节平时不太显眼，但在几万次循环以后，差距就会慢慢放大。
Part 2
.XT是一套互联和装配方式的变化，标准连接技术主要包括铝键合线、铝金属化和芯片焊接。.XT连接技术则换成铜键合线、铜金属化、扩散焊接和高可靠性系统焊接。
◎ 第一层，是材料从铝更多转向铜。
铜的导电、导热能力更强，也更适合承受较高电流密度和更严苛的热循环。但铜也不是简单替换上去就行，因为铜更硬，工艺要求更高。
如果键合、金属化和焊接不能一起匹配，单独换材料反而可能引入新的应力问题。
◎ 第二层，是连接方式本身要更耐热循环。
彻底消除键合线相关失效，并延长功率循环负载下的模块寿命。
在第13页测试里，CoolSiC .XT在模块结温最高150℃、循环时间≤3.0s条件下，抗循环负载鲁棒性提升超20倍，验证结果是无键合线脱落、无芯片贴装退化。
M1H和M2在80K、1.5s、150℃条件下，功率循环能力都是25k次；M2 .XT达到>500k次，M2和M2 .XT的芯片技术都是M2沟槽，RDS(on)也都是25/45mΩ。
也就是说，功率循环能力的大幅变化，并不是因为芯片导通电阻继续下降，而是因为装配和互联技术发生了变化。
盯着器件参数看，比如RDS(on)、开关损耗、结温、额定电压。但到了模块层面，很多关键差异藏在“怎么连接”和“怎么散热”里。
芯片参数相同，寿命表现仍然可以完全不同。芯片本身的进步也在发生。从M1H到M2，1200V器件在25℃下的RDS(on)从33mΩ降到25mΩ，在150℃下从60mΩ降到45mΩ。
按这个口径计算，下降幅度大约在24%–25%区间。资料里也写到，RDS(on)*A提升25%，输出功率提升30%。
工作温度也提高了。M1H工作结温为150℃，可175℃过载；M2支持175℃工作、200℃过载。
第14页的连续工作测试中，条件是VGS=18/-3V、频率12kHz/50Hz、VDS=700V。测试结果显示，150℃时电流为46A，175℃时为55A，提升20%。
如果只追求输出，可以把功率做得更高；如果输出功率不变，也可以把结温降下来，换取寿命余量；如果散热器体积有压力，还可以在热设计和功率密度之间重新平衡。
同一颗芯片，放在不同封装、不同互联、不同热界面、不同系统设计里，最终表现并不一样。功率循环测试把这些差异显性化了。
Part 3
沿着.XT往后看，会发现英飞凌并没有只讲一个互联工艺。
把Easy C系列、新型PressFIT引脚、TIM 2.0热界面材料和PFC级应用案例放在一起讲，实际上是在描述一个完整的模块平台。
Easy C系列面向的是电动汽车充电、储能等新兴应用，尺寸与引脚兼容B系列，新型塑料与硅胶支持175℃工作、200℃过载，电气性能支持1500V+直流母线，绝缘能力达到≥3kV AC 1min。
更高母线电压，意味着绝缘设计要跟上；更高工作温度，意味着塑料、硅胶、焊层和界面材料都要能长期承受；封装兼容，则意味着客户在平台升级时，不希望每一代产品都重新设计整套PCB和机械结构。
新型PressFIT引脚也是一个容易被忽略的点，新引脚载流能力翻倍，能够降低PCB温度并优化装配。
第18页散热测试给了很直观的对比：传统设计在35A时，模块级温度为174.55℃；新设计在40A时，温度为84℃。PCB级传统设计在35A时为98℃，新设计在40A时为75℃。
新设计不是在更低电流下变凉，而是在更高电流下，温度反而更低，电流如何进入模块、接触电阻如何控制、热量如何从连接点扩散出去。
到了模块和系统层面，机械连接、材料接触、装配一致性、热路径设计，都会变成电气性能的一部分。
TIM 2.0也是同样的逻辑。TIM是热界面材料，位置通常在模块和散热器之间。它不负责开关，也不负责导通，却决定热能不能顺畅离开模块。
资料里写到，预涂TIM 2.0的目标，是提升输出功率、降低散热需求。
结果是模块级热阻RthJH降低15%–30%，系统级最高降低27%。
TIM 1.0使用汉高TCP7000，导热率为3W/m∙K，相变温度45℃，最高基板温度125℃；TIM 2.0使用霍尼韦尔PTM6000HV-SP，导热率提升到5.2W/m∙K，相变温度同样是45℃，连续工作温度达到150℃。
如果把模块看成一条热流路径，芯片发热以后，热量要经过芯片、焊层、DBC基板、TIM、散热器，最后到环境。
任何一个环节热阻偏高，都会让结温上升。结温上升，又会回到功率循环寿命的问题上。
Easy 2C电动汽车充电PFC级案例，仿真条件是输入400V、直流800V、热阻0.28K/W、环境30℃、开关频率45kHz。芯片组对比包括M1H（11mΩ）、M2（8mΩ）和M2 .XT（8mΩ）。
M1H方案在52kW下，寿命只有2–5年，无法满足寿命要求；M2 Gen2方案在52kW下损耗降低25%，寿命达到30年；如果输出提升到62–68kW，输出功率提升20%–30%，寿命仍有8–10年以上。
M2降低损耗，.XT提升功率循环能力，PressFIT改善电流和热连接，TIM 2.0降低热阻，Easy C平台承接更高温度、更高电压和更高功率密度，在同样52kW下寿命更长，或者在更高输出下仍然保留可接受寿命。
工程里的好设计是几个互相牵制的指标同时被照顾到。功率要上去，温度不能失控；模块要小，绝缘还要安全；散热器想减小，热阻就要下降；寿命要拉长，互联和焊层不能在循环中先退化。
SiC的技术演进是一个逐层补短板的过程：当芯片能承受更高温度和更高功率密度以后，封装要跟上；封装跟上以后，热界面和引脚要跟上；这些都跟上以后，客户系统才有机会获得更高功率、更小体积和更长寿命。
