在碳化硅SiC MOSFET快速普及的今天,短路稳定性一直是行业关注与争议的焦点。很多工程师误以为:SiC MOSFET 天生扛不住短路,是硬缺陷。事实真的如此吗?


英飞凌基于大量实测与器件机理研究,为大家还原 CoolSiC™ MOSFET 短路特性的真相,帮你在选型与应用中少走弯路。


01

先澄清一个误区:SiC 不是 “不能短路”



先看一组行业常见数据:


  • 常规工业级 IGBT:短路耐受时间约为8~ 10 μs

  • 普通 SiC MOSFET:大部分厂家没有标注短路能力,仅英飞凌等少数厂家会标称2~4μs的短路时间


英飞凌深度解析:CoolSiC™ MOSFET 短路能力与失效模式图2

IMZA120R030M1H数据手册


但这不是 SiC 的先天缺陷!


1. 并非所有 IGBT 都有短路能力:专为高频开关设计的 IGBT,同样不具备短路耐受能力,比如英飞凌Trenchstop™ H5/F5/H7系列。

2. SiC MOSFET可通过特殊单元结构设计,把短路耐受能力提升到接近 IGBT 水平。

3. 绝大多数 SiC MOSFET 目标应用,根本不需要长时短路耐受,几微秒已足够。


更关键的是:提升短路能力的方法在很大程度上是以牺牲导通电阻 RDS (on)而实现的,因此器件厂商必须在 “短路稳健性” 与 “导通损耗” 之间做严格权衡,并且一旦在手册中标定短路时间,就必须全流程管控量产一致性。


02

为什么 SiC  MOSFET短路耐量弱?


1

短路电流差距巨大

  • IGBT:器件进行短路状态后电流基本保持不变。在输出特性曲线上,对应曲线后半段平坦区域,短路电流约额定电流 4 ~6倍。

  • SiC MOSFET:SiC MOSFET为了实现超低导通电阻,往往采用短沟道设计,因此更容易受DIBL(漏致势垒降低效应)的影响,故而线性区和和饱和区分界不明显,饱和区电流依然在上升,短路电流可达额定电流的 10 倍(推荐阅读:《》)

英飞凌深度解析:CoolSiC™ MOSFET 短路能力与失效模式图3

2

温度分布完全不同

  • IGBT:热量分布在器件体区,峰值温度更低、热容可有效利用。

  • SiC MOSFET:SiC MOSFET漂移区厚度仅有同规格IGBT的约1/10,热量高度集中在芯片表面、氧化层、顶层金属,2–3 μs 内温度就达到峰值,且峰值温度大大高于IGBT。

英飞凌深度解析:CoolSiC™ MOSFET 短路能力与失效模式图4

3

SiC MOSFET芯片面积远小于同电流等级的IGBT,电流密度更高,热量更集中。

综合以上各种因素,SiC MOSFET为了达到极致的导通性能,在一定程度上牺牲了短路能力。


03

SiC MOSFET的短路过程



SiC MOSFET的短路过程可大致分为三个阶段:

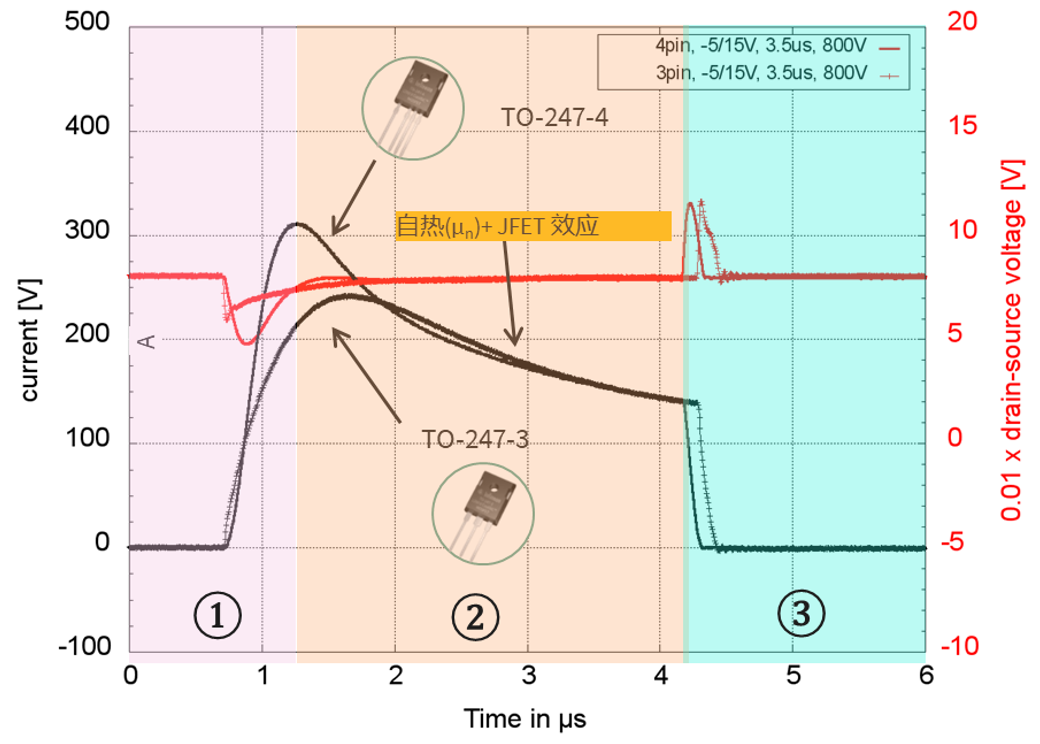

英飞凌深度解析:CoolSiC™ MOSFET 短路能力与失效模式图5


第一阶段:漏极电流迅速上升,很快到达峰值。


  • 4脚TO-247的驱动回路杂散电感小,电流上升得更快,峰值电流很高,超过300A。

  • 3脚TO-247封装功率回路中的杂散电感,di/dt产生的瞬时电压对VGS产生负反馈,从而降低了开关速度,压低了电流上升的数值。

第二阶段:短路电流引起SiC MOSFET芯片结温上升,沟道迁移率μn随之降低,同时叠加JFET效应,使得短路电流自峰值后开始下降


第三阶段:短路工况结束,或者系统检测到短路后,会关断器件。即使器件在此阶段能够成功关断,也不意味着就安全了,有时会因为热量的累积,在几µs之后出现延迟失效。要确保短路事件持续的时间和工况在规格书或器件承受的范围内。


04

SiC MOSFET短路失效模式



在典型的短路事件中,直流母线电压会加在器件两端,同时,流过器件的电流由回路阻抗和半导体的输出特性决定。因此,高电压和高电流同时存在,会使器件产生极高的功耗和热应力。因此,热失效是限制短路承受能力的关键因素之一。


Fail to short,即失效后短路,是SiC MOSFET和IGBT共有的失效模式。出现这种短路时,往往表征器件产生了热失控,巨大的能量常常会将封装外壳炸开

英飞凌深度解析:CoolSiC™ MOSFET 短路能力与失效模式图6

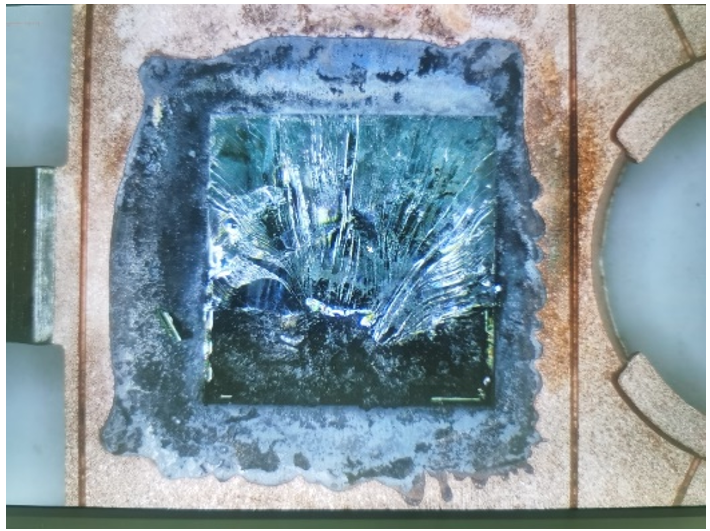

Fail to open,即失效后开路,则是SiC MOSFET特有的一种失效模式。在这种失效模式下,器件表现出栅源短路,但漏源开路的特性,即器件仍能承受母线电压,二极管特性也完好。这是由于SiC MOSFET短路时,能量集中于芯片表面,过高的温度使得顶层金属熔化,直接桥接gate runner与源极金属,或者熔化的金属渗入栅氧裂纹中,致使栅源短路。

英飞凌深度解析:CoolSiC™ MOSFET 短路能力与失效模式图7


05

英飞凌 CoolSiC™ 做到了什么水平?



针对工业与车载等高可靠场景,英飞凌通过器件元胞结构优化与严苛测试,实现:


  • CoolSiC™ MOSFET 标称短路耐受时间:G1单管3 μs,G2单管2μs。

  • 所有产品出厂 100% 封装级短路测试。

  • 确保每一颗器件性能达标、一致性可控。


06

总结:正确看待 SiC 短路特性



1.短路耐受时间短,不是 SiC 的缺陷,是性能取舍与应用定位决定的。

2.英飞凌 CoolSiC™ 已通过结构设计优化与测试验证保障,实现2~3 μs 稳定短路能力。

3. 实际应用优先系统级短路响应及保护,而非一味追求器件长时短路耐受。

4. 导通电阻与短路 robustness 的平衡,实现既好用、又可靠的器件,是英飞凌一贯的追求。
