随着全球人工智能（AI）芯片尺寸不断突破物理极限，传统的 12 英寸圆形晶圆在面积利用率上面临巨大挑战。
为此，台积电全力推进将 CoWoS（晶圆级封装）与扇出型面板级封装（FOPLP）技术相融合的次世代先进封装技术——CoPoS（Chip-on-Panel-on-Substrate）。
该技术通过“以方代圆”的矩形面板大幅提升材料利用率，成为超大尺寸 AI 芯片的必然选择。在这一全新生态中，全球各大设备厂商各司其职，共同构筑起坚实的供应链护城河。

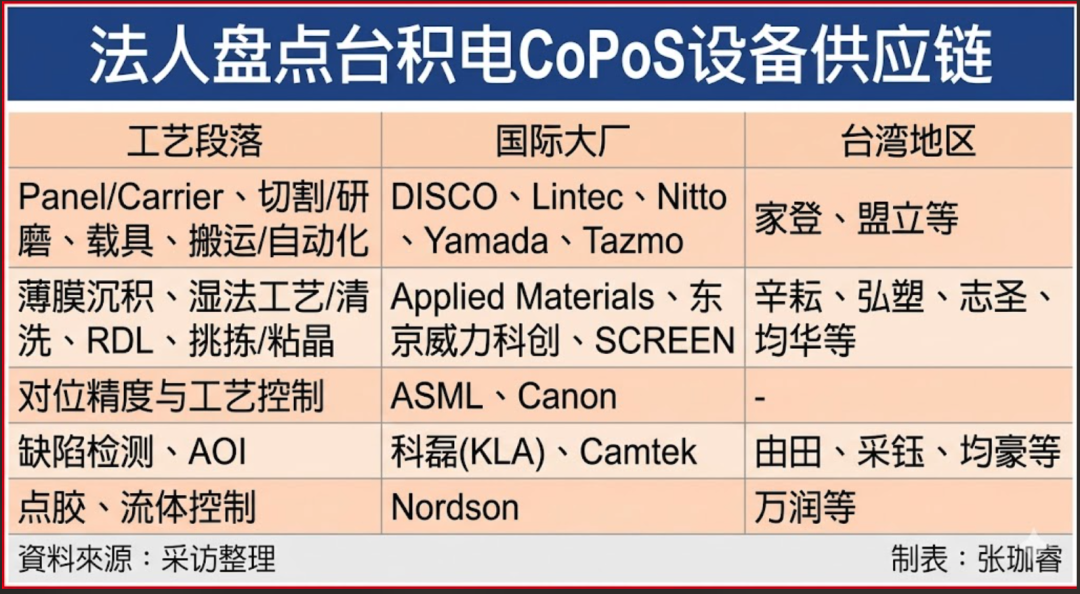

一、 国际巨头：卡位关键工艺与高精度控制
在 CoPoS 的国际设备供应链中，美、日、欧的半导体设备巨头牢牢占据了核心工艺与精度控制的制高点：
薄膜沉积与湿法清洗（Applied Materials、TEL、SCREEN）：应用材料（Applied Materials）与东京威力科创（TEL）在薄膜沉积工艺上无可替代，负责在巨大的面板上沉积高均匀性的金属与绝缘介质层。迪恩士（SCREEN）则是湿法工艺与清洗设备的核心供应商，其高效率的清洗技术直接决定了面板级先进封装的良率与再分布层（RDL）的可靠性。
光刻与对位精度（ASML、Canon）：面对矩形面板的大面积曝光需求，阿斯麦（ASML）与佳能（Canon）提供了关键的工艺控制方案。ASML 凭借高精度光刻技术确保多层微细布线的完美对齐，而佳能在大面积面板曝光设备上的深厚积淀，使其在面板级封装的光刻设备市场中扮演着举足轻重的角色。
切割、研磨与搬运（DISCO、Lintec、Nitto、Yamada、Tazmo）：日本迪思科（DISCO）作为全球晶圆切割与研磨的绝对霸主，其先进的机械切割与激光切割方案无缝延伸至 Panel/Carrier 的分割工艺中。邻铁克（Lintec）与日东电工（Nitto）提供关键的半导体胶带与贴膜/撕膜设备。山田（Yamada）与 Tazmo 则在复杂的面板载具、精密研磨及全自动智能化搬运系统上提供了稳健的技术支撑。
缺陷检测与缺陷控制（KLA、Camtek）：由于面板级封装的面积大幅增加，缺陷控制的难度呈几何级数上升。科磊（KLA）与以色列康代（Camtek）的自动光学检测（AOI）和缺陷检测设备，能够在高速运转中捕捉布线、粘晶及点胶过程中的微小瑕疵，是整条产线良率的“守护者”。
点胶与流体控制（Nordson）：美国诺信（Nordson）在精密流体点胶领域实力雄厚，其高精度的点胶设备确保了多芯片集成时底层填料（Underfill）与封装胶材料的均匀覆盖和完美流控。
二、 中国台湾地区本土厂商：从载具到湿法设备的全面承接
在台积电本土供应链的强力扶持下，中国台湾本土厂商在载具、智能化搬运、湿法工艺及挑拣设备等细分赛道上实现了深度渗透：
全球前沿载具与自动化（家登、盟立）：家登精密作为全球晶圆传载载具的领头羊，针对大尺寸矩形面板成功研发出关键的 CoPoS 专用载具，防止面板在传输过程中发生翘曲；盟立自动化则紧密配合，打造出整套适用于面板级全自动化的搬运系统。
湿法工艺与后道设备（辛耘、弘塑、志圣、均华、万润）：辛耘与弘塑在湿法清洗、蚀刻及电镀设备上实现了高度的本土化替代；志圣在面板烘烤与热处理工艺中表现出色；均华和万润则分别在挑拣/粘晶（Die Pick/Bonding）以及点胶/后道流体控制设备上赢得了台积电的青睐。
本土检测与核心配套（由田、采钰、均豪）：由田精密在 AOI 光学检测上提供了高性价比的本土方案，均豪则在工艺自动控制与检测领域多点开花，共同为供应链的自主可控保驾护航。
总结：台积电 CoPoS 技术的落地，不仅是一场封装形态由“圆”到“方”的革命，更是一次全球半导体设备供应链的深度重组。从海外巨头的绝对技术垄断，到本土厂商在载具、湿法和后道设备上的快速卡位，这条设备供应链正开足马力，为下一代超级 AI 芯片的量产奠定坚实的基础。
