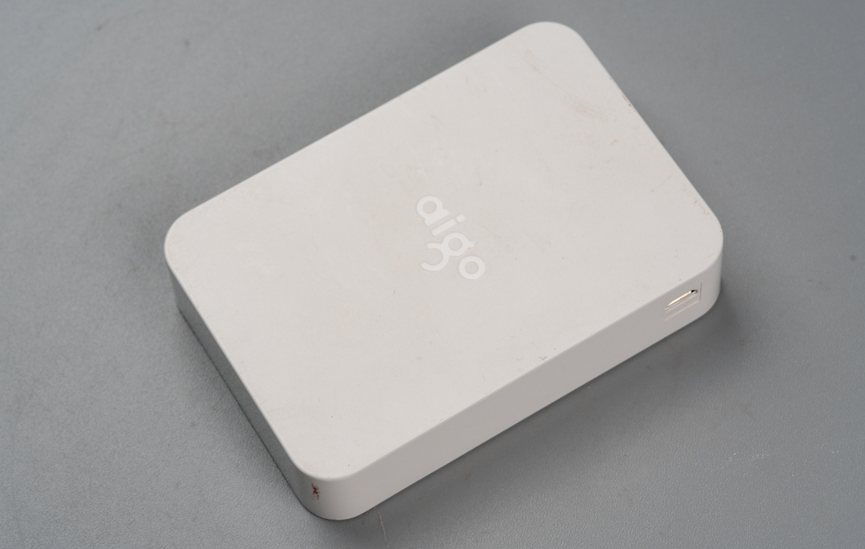

昨天发了罗马仕充电宝的拆解,评论区有人让我拆爱国者充电宝,好的,今天给大家安排上了。

这是充电宝的接口,一个Micro-USB输入口,两个USBA型输出口,一个按键,以及四个电量显示灯。

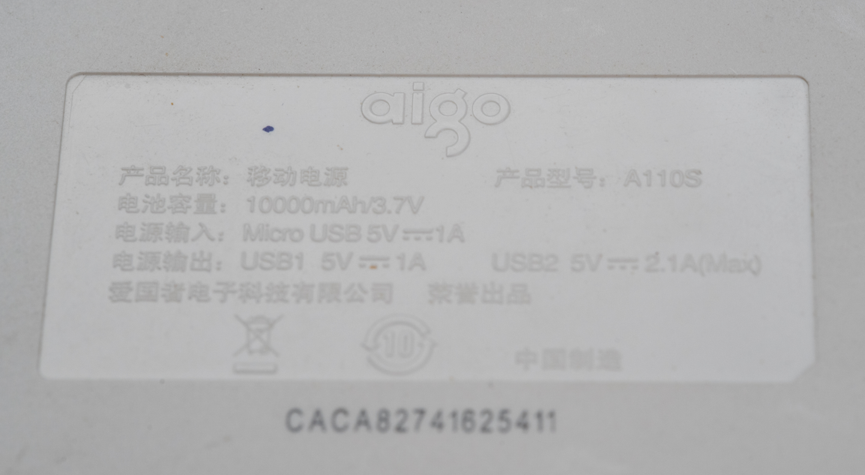

这个充电宝型号A110S,容量10000mAh,充电输入只有1A,两个Type-A型输出口也只有5V1A,5V2.1A两个规格。看这参数一定是很早的产品了,所以也没有看到3C认证。

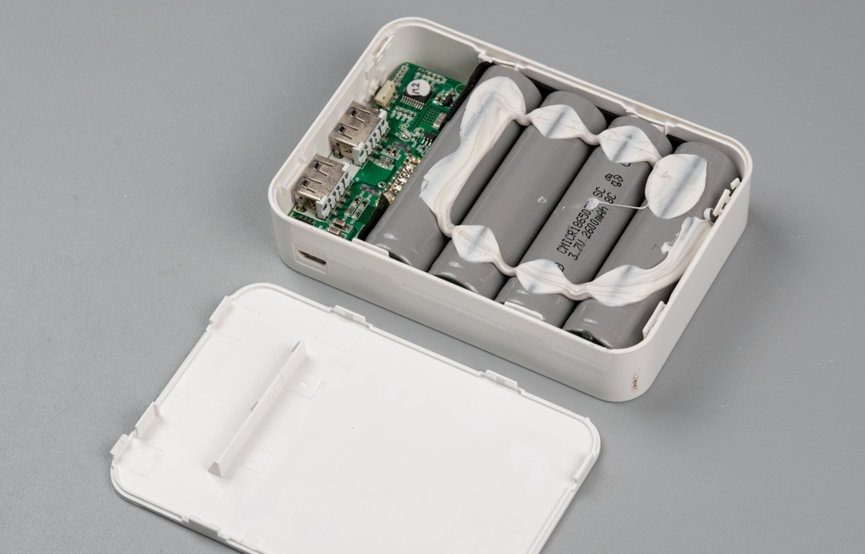

拆开之后可以看到这个充电宝用了4个18650锂电池。

把电路板和电芯拿出来。

电芯的型号是CMICR18650F8,容量2600mAh。

电路板这一面上有三颗8205A作为锂电池保护芯片。

另外有一颗FP6298XR-G1,这一款电流模式升压DC-DC转换器,内置0.08Ω 4.5A 12V功率MOSFET,具有高效率和内部补偿网络,减少外部组件数量。支持可调输出电压高达9V,内置固定500kHz PWM频率,精度反馈参考电压0.6V(±2%),内置软启动功能减少浪涌电流且具备过温保护和过压保护功能。

这是电路板正面。

充电输入接口有一个5056,功能和TP4056差不多,是一个锂电池充电管理芯片。

另外有一颗器件,是来自ABOV的MC81F4204,这是一个8bit的MCU。

这是来自宏康的HY2110单节锂离子电池保护IC,配合板子另一面的8205来工作,实现锂电池充放电保护。

这是HY2110的电路示意图。

接下来看外壳结构设计。四颗LED电量指示灯使用透明塑料导光柱加EPDM泡棉进行导光、隔光。而按键帽则是采用螺丝进行固定。

以上就是这个爱国者充电宝的拆解过程。这种早期的硬件方案当然是无法适应现在这个快充时代,但是它采用了四颗钢壳的柱状18650锂电池,这个相比软包锂电池就很有诚意了。
