前言
最近，MOVA-AEFD推出了一款灵动Ultra 70W双口充电器。
这款产品不仅具备70W/45W的大功率双USB-C口输出，更在其小巧的机身上集成了一块智能彩色屏幕。
产品支持丰富的UI交互、实时功率显示、AI快充状态指示，甚至内置了番茄时钟、趣味猫咪等解压动画，为充电配件赋予了全新的趣味性。
该产品还支持一键开始护芯充模式，通过智能降低充电功率的方式减少设备快充发热，彻夜充电更安心。
在快充协议兼容性上，未开启护芯充模式模式下支持UFCS、QC、PD3.2等主流快充协议，双口分别支持70W/45W快充协议输出，满足市面上多少手机、平板电脑、轻薄笔电等设备的快充需求。
为了探究这款自带智能交互屏幕的充电器内部做工用料，我们将对其进行深度拆解。
产品开箱
充电器包装盒正面采用纯白底色，印有MOVA-AEFD品牌Logo及灵动Ultra 70W双口充电器字样，中央为产品带有屏幕显示的渲染图，右下角标有CCC新国标认证。
该产品还配有一款Elite系列编织数据线组成套装。
充电器包装盒背面印有产品参数，到后面实物环节再介绍。
拆开包装，内部包含充电器本体、说明书以及一根专属的可拆卸式挂绳。
配套的数据线为双C口编织线设计，更抗拉扯。
产品配色为清透蓝，整体设计风格非常清新。
充电器采用独特的拼接式设计，上半部分为黑色屏幕面板区域，下半部分为蓝色壳体，侧面带有一个金属挂绳环。
正面配置了两个USB-C输出接口，接口旁印有最大70W/45W功率丝印。
侧面整体视图，上下拼接工艺严丝合缝，下方印有MOVA-AEFD的品牌Logo。
息屏状态下，正面屏幕与黑色面板融为一体，浑然天成。
充电器侧面屏幕下方还设有一个圆环形的触摸按键，用于切换屏幕显示内容与互动。

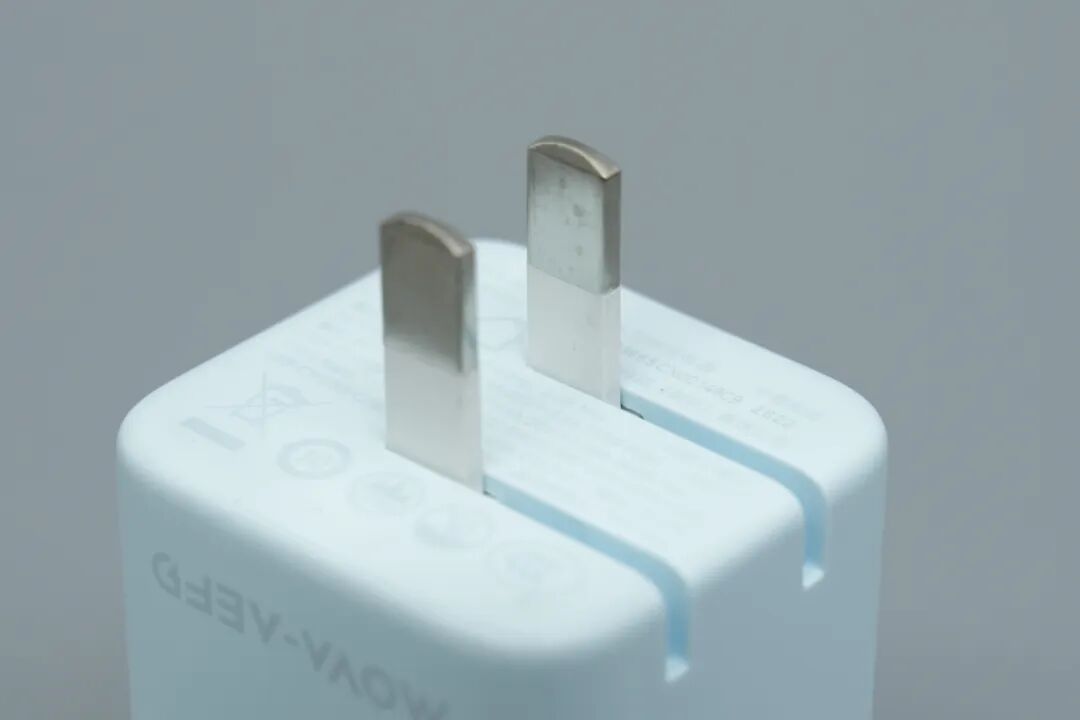

插脚采用可折叠新国标插脚设计，收纳方便，不易刮花包内设备。
充电器插脚区域，印有详细的铭牌参数。
品名： MOVA-AEFD 灵动Ultra 70W充电器
制造地：中国制造
型号：A1010
SN：CE2523665CN00149C92622
制造商：阿尔法电科技（深圳）有限公司
输入：100-240V~,50/60Hz,2.0AMax
USB-C1输出：5V3A/9V3A/15V3A/20V 3.5A(70WMax)
USB-C2输出：5V3A/9V3A/15V3A/20V 2.25A (45W Max)
USB-C1+C2输出：45+22.5W/22.5W+45W/60W+10W(70WMax)
护芯充模式：USB-C1/USB-C2输出：22.5W
USB-C1+USB-C2输出：22.5W+22.5W
总功率输出：70W Max
该产品通过了3C认证。
屏幕显示与互动功能简介
作为这款充电器的最大亮点，我们先来单独体验一下它这块功能极其丰富的全彩智能屏幕。
屏幕自带直观的接口状态看板，可以一目了然地看到C1、C2及整体的输出功率情况。
在清爽快充界面的下方，还配备了非常实用的温度状态的模拟指示条。
充电器还内置了硬件级的电量计功能，可以以kWh显示累计消耗的电量，实时掌握单次用电量。
产品支持智能硬件保护功能，避免产品出现异常损坏设备。
双击按键可以开启护芯充慢充模式，通过降低输出功率的方式，降低产品充电发热，彻夜充电更安心。
通过轻触机身侧面的触摸按键，可以唤出内置的番茄时钟趣味潮玩功能。
番茄时钟的倒计时界面，翻页钟的设计极具质感，非常适合作为办公桌搭。
除了效率工具，屏幕还内置了好运敲敲的趣味木鱼动画。
触摸按键可以模拟敲击并进行计数，为枯燥的充电等待增添了不少解压乐趣。
此外还有吸口欧气的星星流光动画界面，画风治愈，可以随机抽取每日小确幸彩蛋。
本次抽取到了“社恐舒适”模式，属实风趣，为平凡的生活增添一份乐趣。
实时功率显示界面，当前空载状态下，表盘显示为0W。
接入设备后，屏幕不仅显示整体输出功率为37W，还能分别显示C1口当前握手的协议。
当接口刚刚插入设备时，屏幕会以点阵字体弹出“CHARGING 接口已接入”的醒目提示。
据了解，该充电器的双口均支持智能识别苹果设备，覆盖iPhone12-17系列、MacBook、iPad机型等近几年机型，搭配高清显示屏，可实时显示充电信息、设备型号。工作状态轻松可见，日常使用更通透、更省心。
实时功率表盘的特写，当前精准显示38W输出，周围环绕着能量刻度。
可见MOVA-AEFD也在探索PD快充的新赛道，通过内置智能交互屏的形式为产品增添一份别样卖点，为千篇一律的快充市场注入一份活力。
快充兼容性测试
使用ChargerLAB POWER-Z测试仪读取线材eMarker信息，显示支持50V 5A 240W电力传输，内置慧能泰HUSB332F/G eMarker芯片。
相关阅读：
充电头网实测，产品开启护芯充保护模式后，不仅输出功率有所降低，同时快充协议兼容性有所变化。

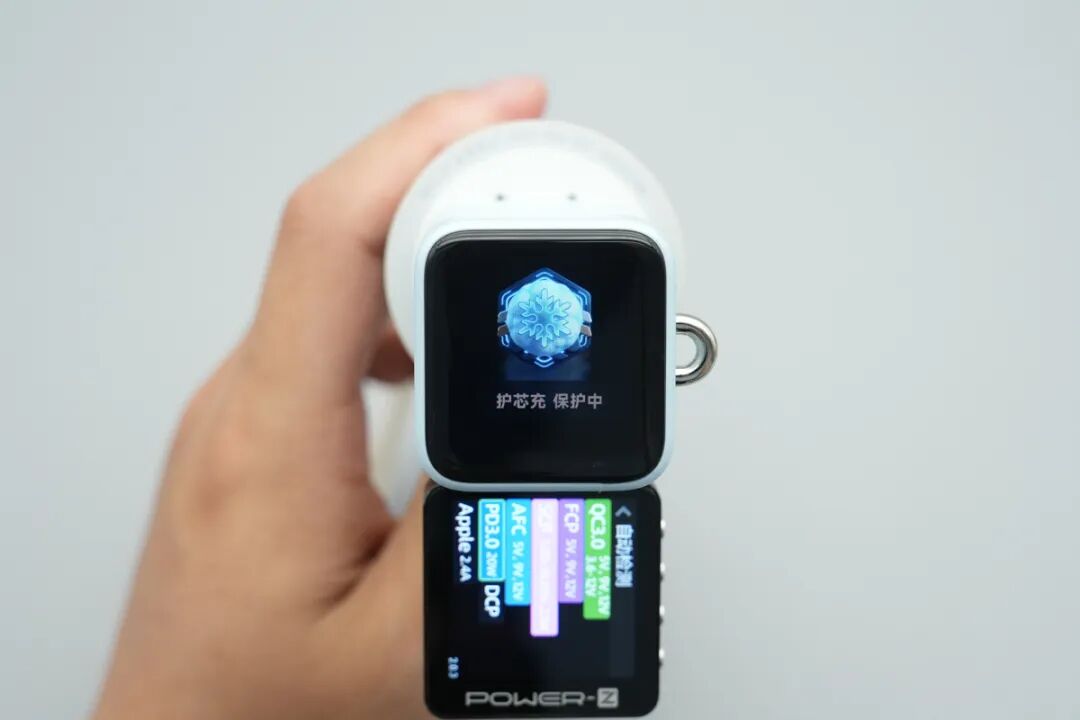

先开启护芯充保护模式，测试快充协议兼容性。
使用POWER-Z KM003C测试USB-C1口快充协议，显示支持QC3.0、FCP、SCP、AFC以及PD3.0、DCP、Apple 2.4A快充协议。
相关阅读：
读取USB-C1接口PDO报文，显示支持5V3A、9V2.22A电压档位。
相关阅读：
继续测试USB-C2口快充协议，显示支持QC3.0、FCP、SCP、AFC以及PD3.0、DCP、Apple 2.4A快充协议。
读取USB-C2接口PDO报文，同样显示支持5V3A、9V2.22A电压档位。
关闭护芯充保护模式，重新测试快充协议兼容性。
重新测试，测得USB-C1口支持UFCS、QC3.0、FCP、SCP、AFC、PD3.2/PPS/AVS、QC5、DCP、Apple 2.4A快充协议。
读取USB-C1 PDO报文，支持5V3A、9V3A、15V3A、20V3.5A四个固定电压档位，以及的5-21V 3.65A一组PPS档位和9-20V 3A一组AVS档位。
UFCS协议支持5-11V 3A以及11-21V 3A档位。
测试另一个USB-C2口，同样支持UFCS、QC3.0、FCP、SCP、AFC、PD3.2/PPS/AVS、QC4+、DCP、Apple 2.4A快充协议。
USB-C2 PDO报文显示，支持5V3A、9V3A、15V3A、20V2.25A四个固定电压档位，以及的5-16V 3.65A一组PPS档位和9-20V 2A一组AVS档位。
UFCS协议支持5-11V 3A档位。
产品尺寸重量
使用游标卡尺实测充电器机身高度约为48.90mm。
实测机身长度约为38.24mm。
实测机身宽度约为36.21mm。
放在电子秤上，实测重量约为99.1g。
将其与苹果70W充电器放在一起对比，体积优势极其明显。
放在成年男性掌心大小如图所示。
简单看过产品外观、交互以及快充兼容性等测试，充电头网继续为您带来实际的产品拆解。
PCBA整体布局全貌解析
拆开充电器外壳，可以看到内部PCBA模块。
上部壳体内侧镶嵌有触摸按键的金属感应铜片。
下部壳体设有用于折叠插脚模块和与PCBA接触的金属弹片。

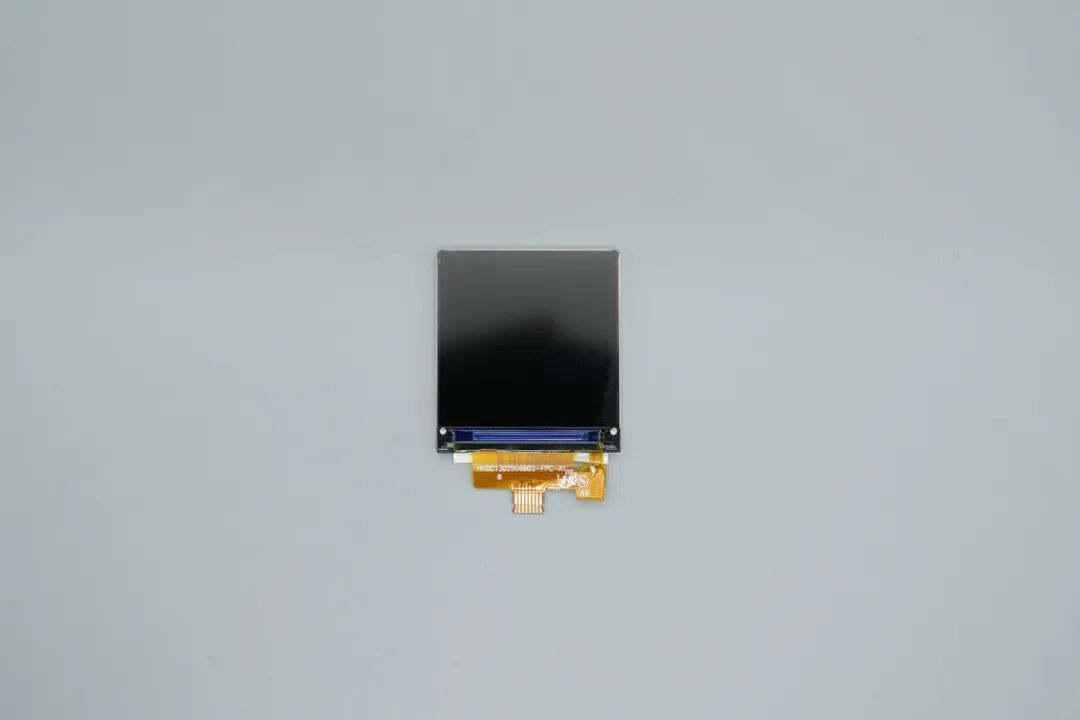

取出独立的彩色LCD显示屏模组，底部带有FPC排线。

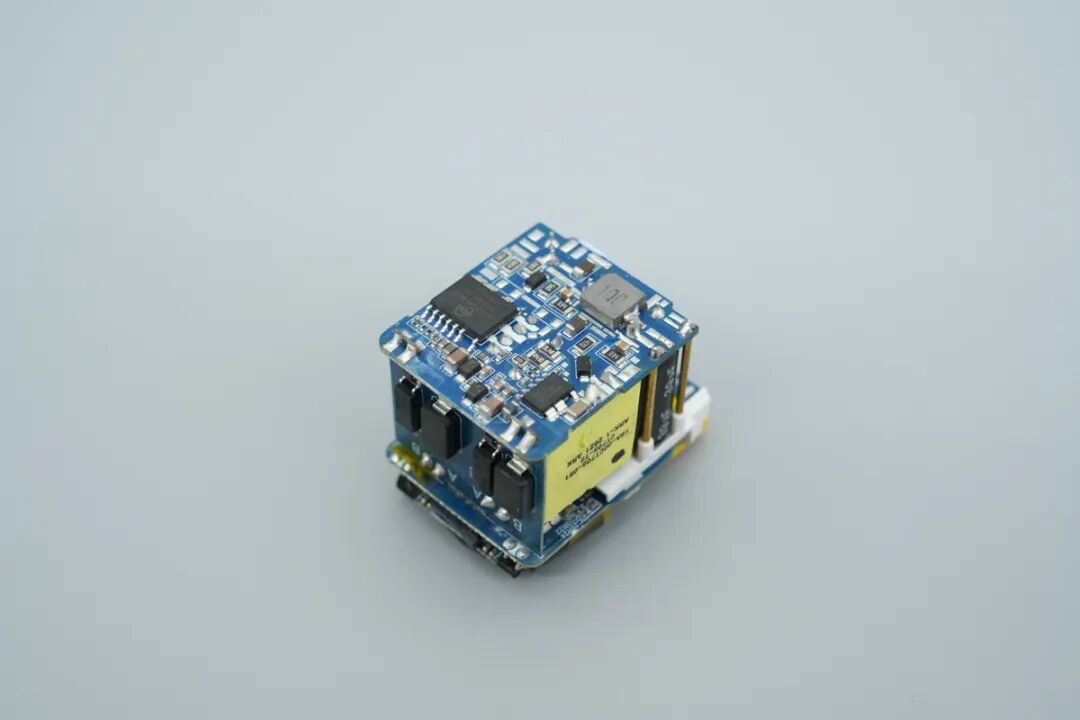

取出的PCBA电源模块，元件之间注有了导热胶，顶部设有一块贴有黑色泡棉的小板，用于连接屏幕与外壳触摸铜片。
翻转PCBA模块可见产品采用模块化设计，由多个小板拼接组成。
实测PCBA模块的高度约为41.60mm。
实测PCBA模块的长度约为31.78mm。
实测PCBA模块的宽度约为31.78mm。
PCBA侧视图，可以看到高频变压器占据了内部的核心空间。
将这款充电器内置的多款小板依次分离。
协议小板正面分布电容、USB-C输出接口以及下方的EMI滤波电路。
协议小板背面分布两路同步整流以及协议芯片。
变压器小板正面为输出滤波电容以及一大一小两个变压器。
变压器小板背面为两个初级主控芯片。
光耦小板正面分布两路光耦及Y电容。
光耦小板背面无器件。
屏幕小板正面设有MCU、NOR FLASH等元器件。
屏幕小板背面设有连接LCD屏幕排线的FPC座。
可见这款MOVA-AEFD灵动Ultra 70W充电器充电器采用两路高频QR+次级同步整流架构，两路输出相互独立，并由一微星协议芯片控制快充输出。
为了在极小的体积内既实现双口独立快充、又塞入屏幕显示功能，该产品采用了多小板拼接的模块化堆叠架构。
整个内部由输入整流板、主控电源板、光耦反馈板、快充输出板、协议控制小板以及独立的屏幕驱动模块组合焊接而成，空间利用率更为极致。
初级侧电路解析
电源输入端的延时保险丝，外套黑色热缩管保护。
NTC热敏电阻，丝印2.5D-5，用于抑制上电瞬间的浪涌电流。
一颗安规X2电容。
一颗共模电感，外套热缩管绝缘。
输入端整流桥来自深圳市沃尔德实业有限公司，型号为WRLBS80M，规格为8A 1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果，LBS封装。
沃尔德WRLBS80M资料信息。
其中一颗高压滤波电容来自JSH万京源，规格为400V 47μF。
旁边两颗规格为400V 39μF。
开关电源主控芯片来自必易微，型号KP22086，为KP2208X系列芯片。该系列芯片是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。
相关阅读：
芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。
KP2208X的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。
芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。芯片采用ESOP-7，ESOP-10W等不同封装，满足20W~120W的应用需求。
相关阅读：
另一路开关电源主控芯片来自必易微，型号KP22084，同样为KP2208X系列芯片。该系列芯片是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。
其中一路变压器如图。
另一路变压器如图所示。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1221K。
特锐祥贴片Y电容资料信息。
相关阅读：
另一颗贴片Y电容同样为TMY1221K。
一颗丝印EL1018的光耦。
另一颗光耦型号相同。

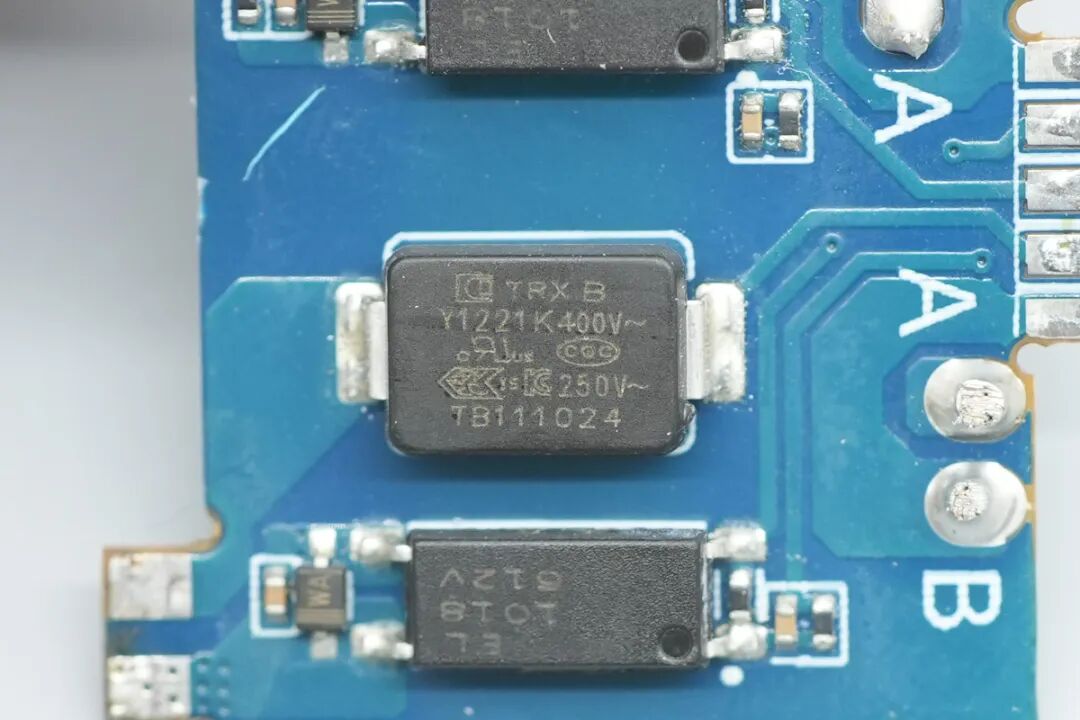

另外两颗贴片Y电容同样来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TBY2221KB。
特锐祥贴片Y电容资料信息。
同步整流电路解析

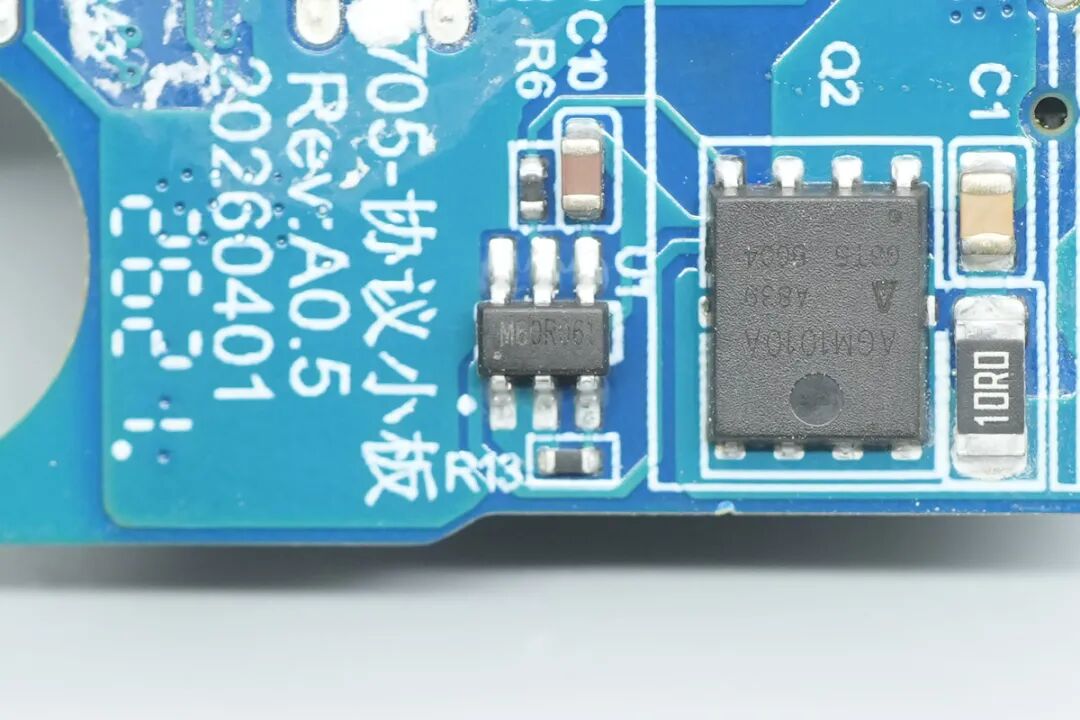

其中一路同步整流控制器丝印M60R061。
同步整流管来自芯控源型号为AGM1010A，耐压100V，导阻7.2mΩ，采用PDFN5*6封装。
充电器的另一路次级同步整流控制器同样来自必易微，型号KP40612，是一颗内部集成100V 10mΩ同步整流管的整流芯片，可以在氮化镓快充中替代肖特基整流二极管以提高系统效率。
相关阅读：

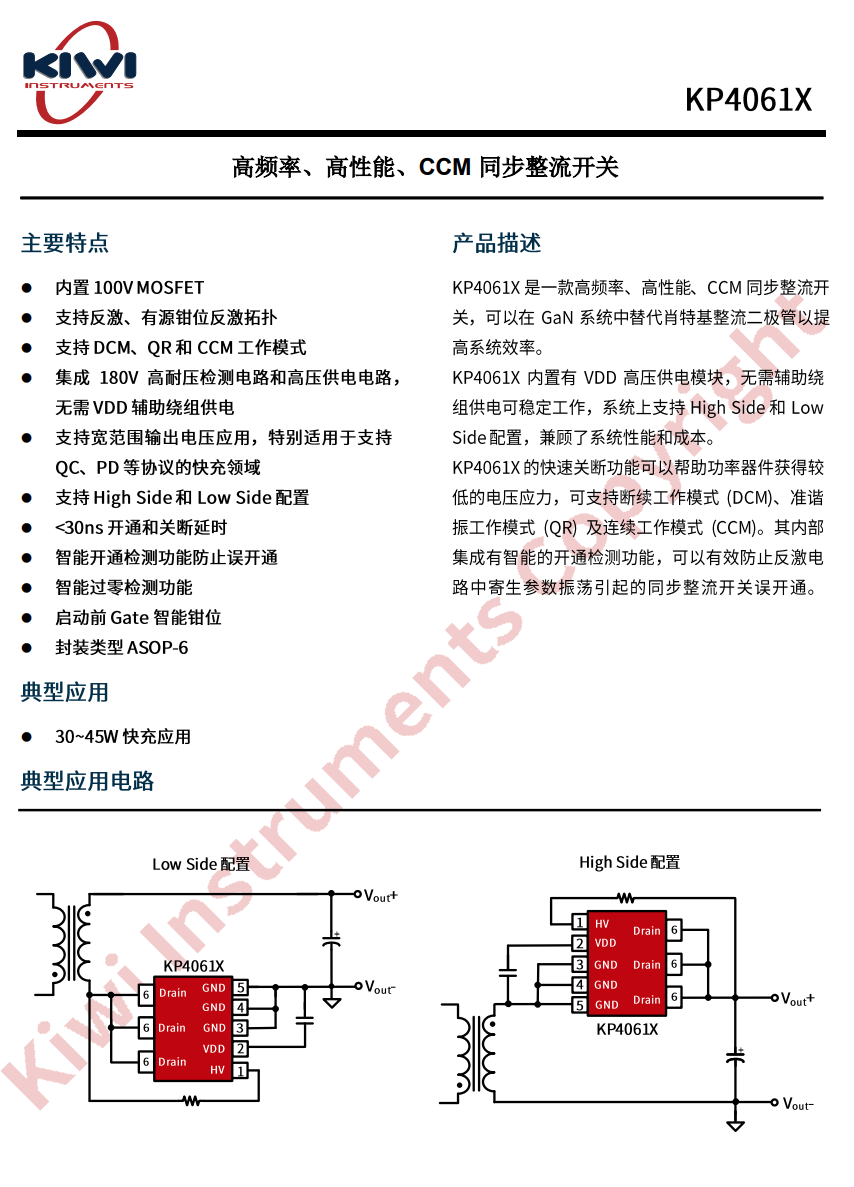

KP40612支持反激，有源钳位反激，支持DCM，QR和CCM工作模式，支持600kHz开关频率，支持高侧和低侧配置，支持宽输出范围电压，具备智能开通检测和智能过零检测，采用ASOP-6封装增强散热。
快充输出电路解析
产品内置的协议芯片是CV758M。该芯片是一微星推出的一款双口快充协议芯片，支持USB PD3.1 EPR，支持最高140W的充电功率，并通过了USB-IF PD3.1认证，认证TID：11064。
相关阅读：
CV758M最高耐压36V，集成多路插入侦测，可自动检测Type-C设备的插入和拔出，支持双路 OPTO反馈和一路 FB 反馈环路，具有多口恒压（CV）&恒流（CC）环路控制功能。
CV758M支持PD3.1、AVS、PPS、QC2.0、QC3.0、QC4.0+、QC5.0、AFC、FCP、SCP、Apple2.4A、Samsung2A、BC1.2等主流充电协议。同时自带过压、过流、欠压等保护功能，采用QFN40 5mm*5mm封装，适用于功能齐全的高性能多口方案。

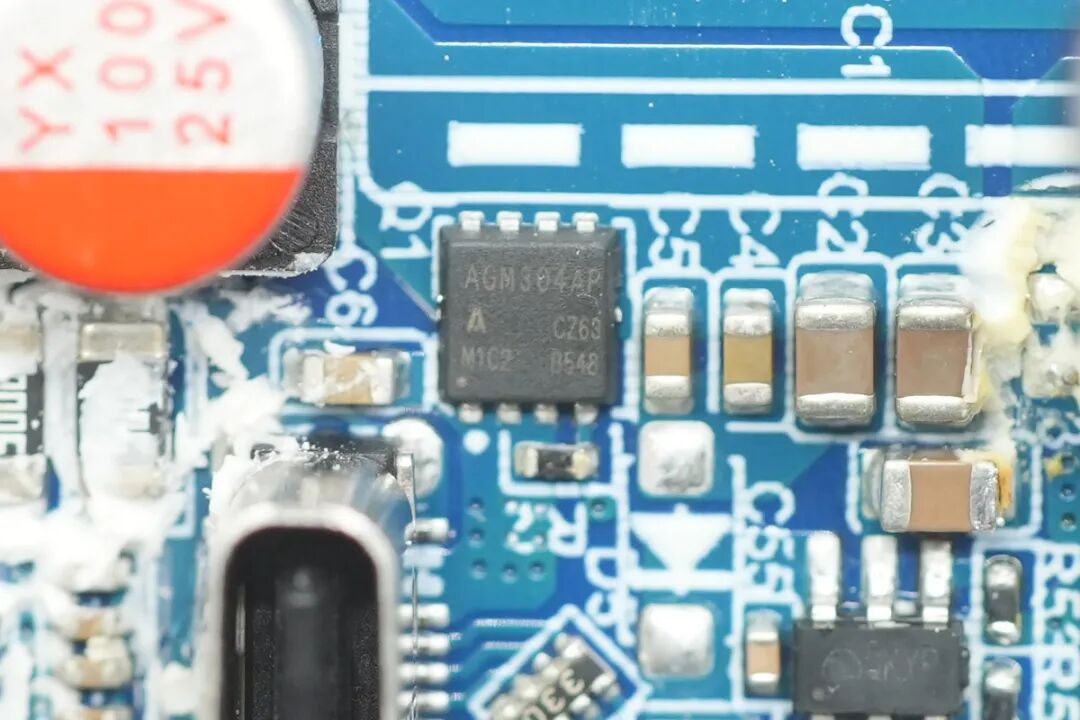

一颗VBUS管，采用芯控源AGM304AP，耐压30V，导阻3.8mΩ，采用PDFN3.3*3.3封装。
另一路VBUS开关管，同样为芯控源AGM304AP。
一颗输出滤波电容来自NJcon永立，规格为25V 470μF。
另一颗输出滤波电容同样来自NJcon永立，规格为25V 470μF。
一颗输出滤波电容来自云星，规格为25V 100μF。

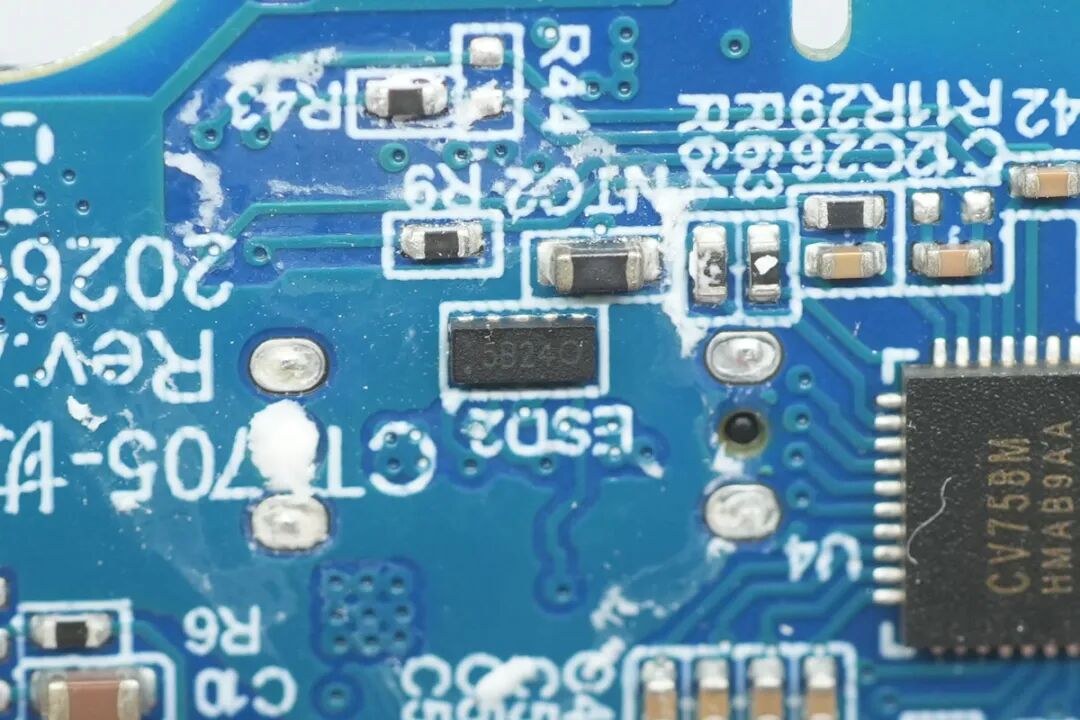

一颗丝印5B24O器件。
另一颗丝印5B24O器件。
屏幕电路解析
一颗丝印MOVA03的芯片是一微星专为MOVA-AEFD品牌定制的MCU，负责驱动彩色LCD屏幕，实现逻辑控制与UI动画显示。
丝印8022稳压IC。
一颗来自普冉的PY25Q128HA存储芯片，容量为128Mbit，用于存储固件信息。

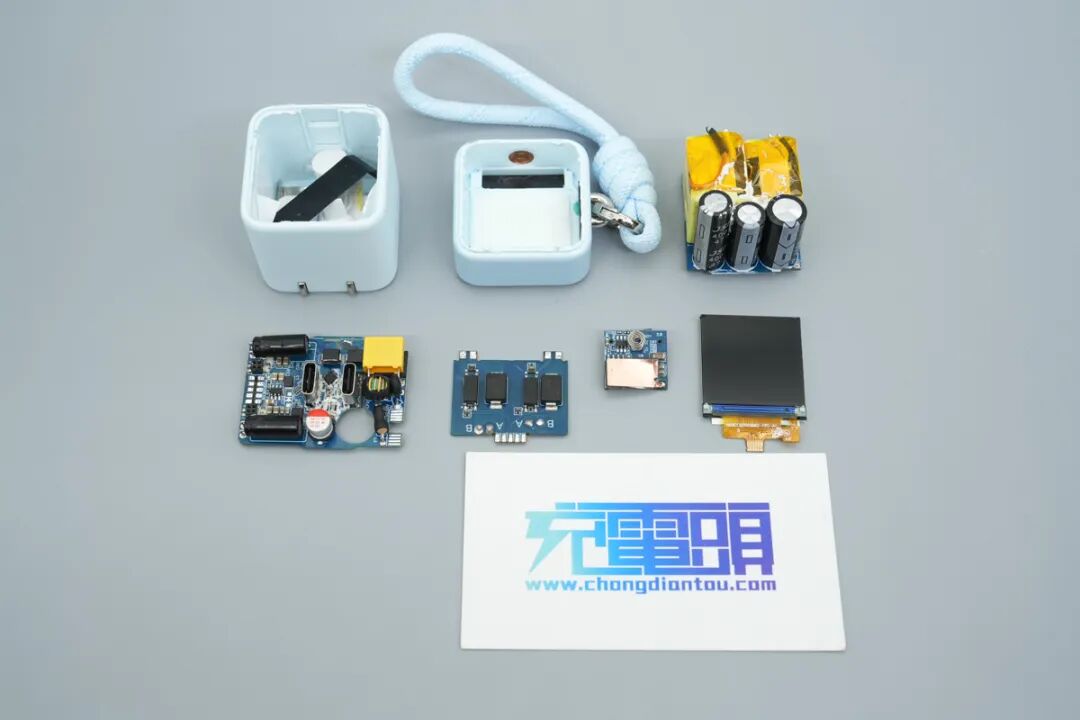

全部拆解完毕，来张全家福。
充电头网总结

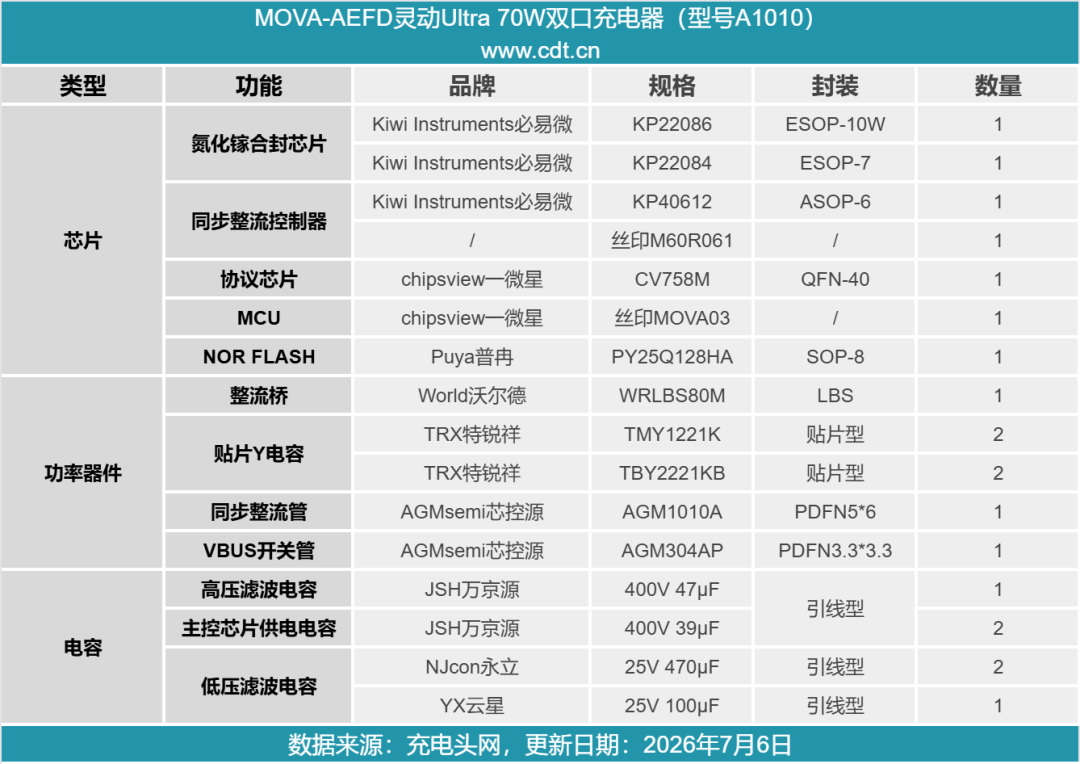

最后附上产品的物料清单，方便大家查阅。
作为一款突破常规的数码周边，MOVA-AEFD灵动Ultra 70W双口充电器在外观设计上，该产品将70W双C口的高性能压缩在极致小巧的体积内引入了一块全彩智能屏幕。
直接将快充协议、实时充电功率可视化，甚至加入了番茄钟、电子木鱼等解压互动功能，赋予了充电器鲜活的交互性。
拆解发现，其内部采用了模块化设计。氮化镓合封芯片以及同步整流控制器分别采用了必易微KP22086、KP22084以及KP40612，配合一微星CV758M双C口快充协议芯片，实现了70W/45W的双口快充输出。
同时产品屏显模块采用一微星定制丝印MOVA03的MCU以及普冉NOR FLASH驱动，实现快充功率显示以及趣味交互，为产品增添一份别样卖点。
