前言

近日，充电头网拿到了一款来自英飞特的户外大功率可编程LED控制电源。这是一款专为道路与区域照明等恶劣环境设计的控制电源。

该电源不仅支持90-305Vac超宽幅电压输入，还具备极高的转换效率与IP67的防护等级。

值得一提的是，作为一款智能化LED驱动器，该产品支持1(0)-5V/1(0)-10V/PWM/电阻/分时调光(Timer)等多种调光模式。

其内部采用了氮化镓与碳化硅功率器件，让这款大功率电源在保持紧凑机身的同时，实现了极佳的转换效率与可靠性。

接下来，充电头网就为大家带来这款英飞特可编程LED电源的详细拆解，看看其内部做工与用料。

产品外观

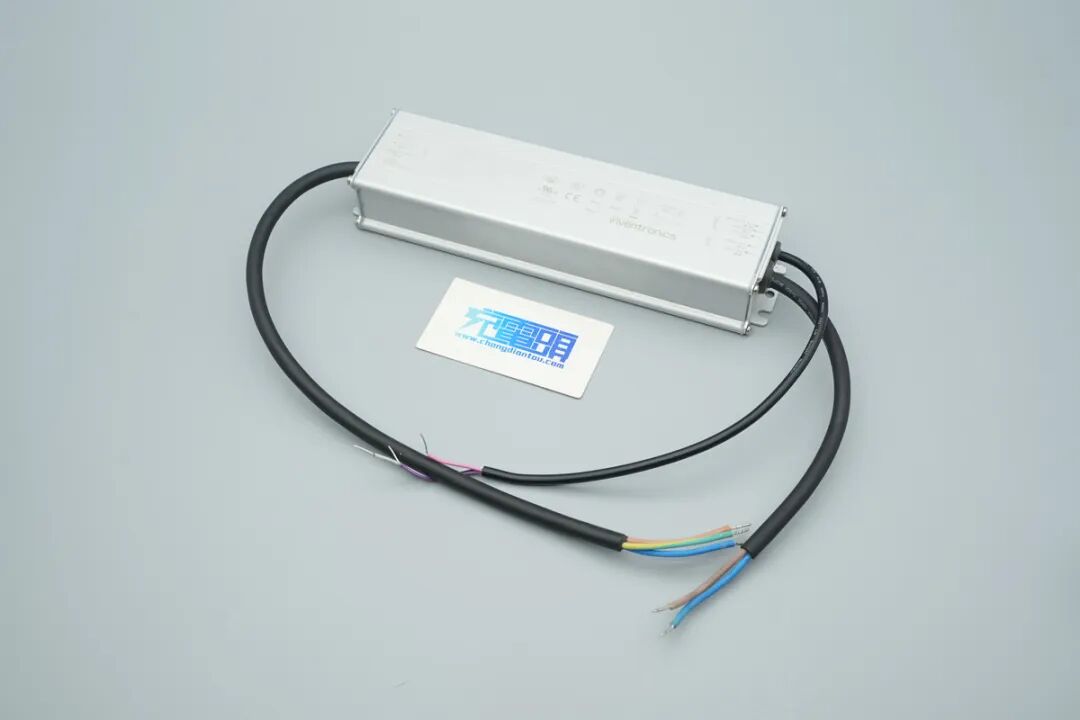

这款英飞特可编程LED控制电源采用银色铝合金长条形密封外壳设计，两端分别引出输入和输出/控制线缆。

输入端线缆的根部套有厚实的黑色橡胶密封圈，与铝合金外壳紧密结合，确保了出色的防水防尘性能。

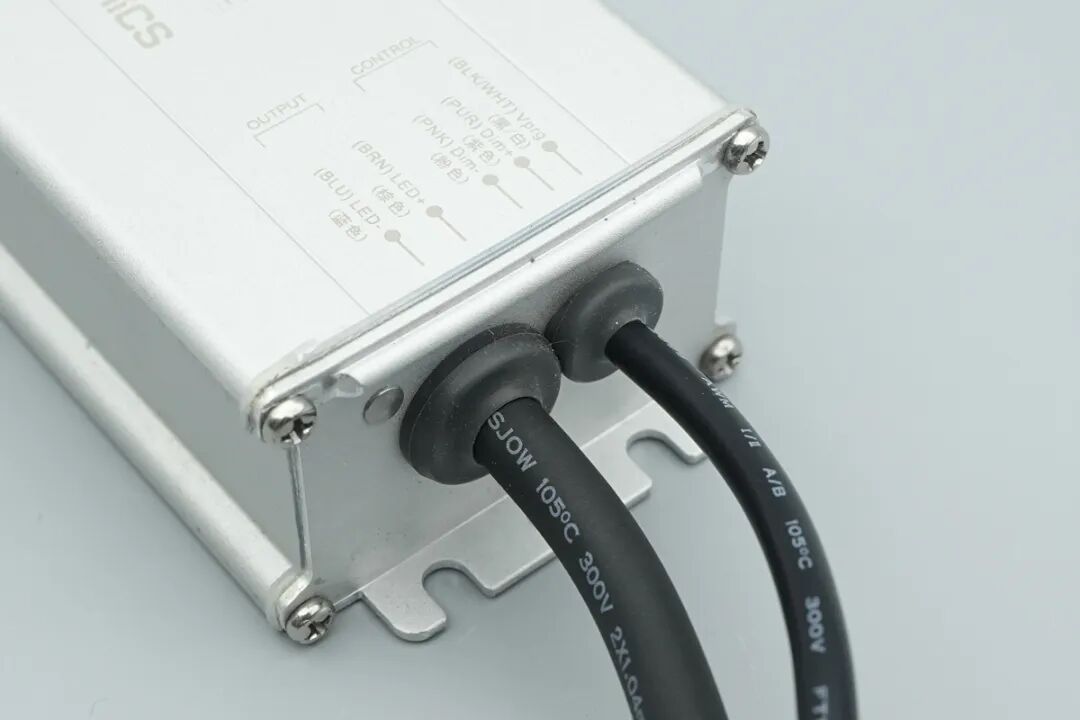

机身的另一侧为输出线与调光控制线，同样采用了双橡胶圈进行密封保护。

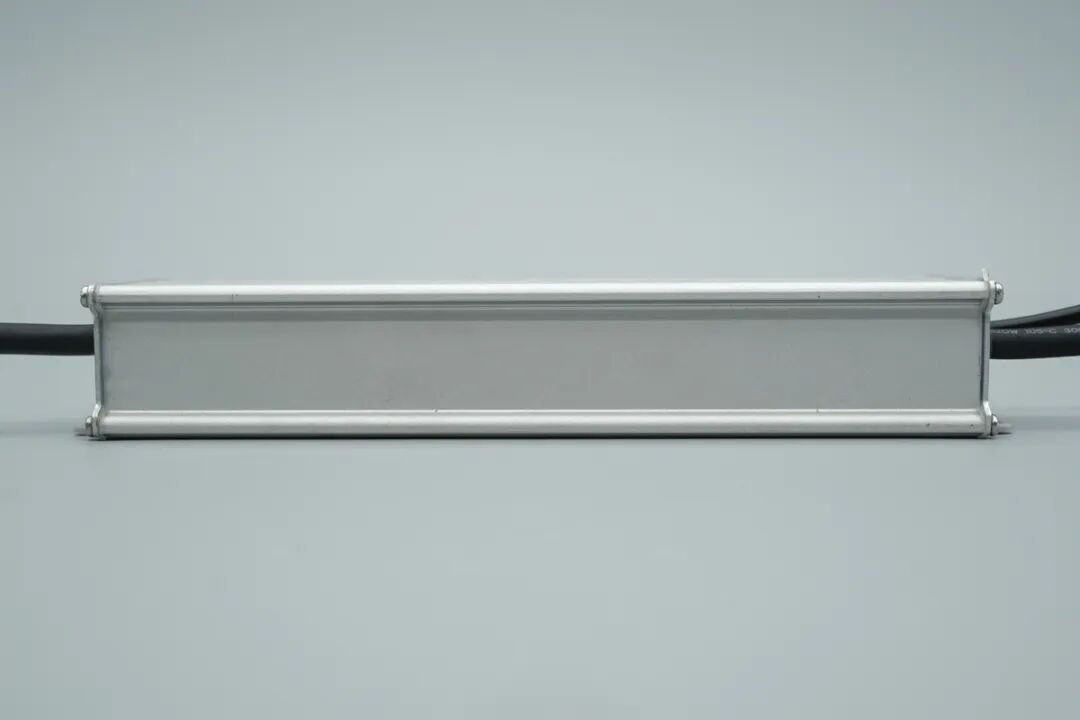

外壳侧面一览，由型材工艺制成，机身两侧加固凹槽。

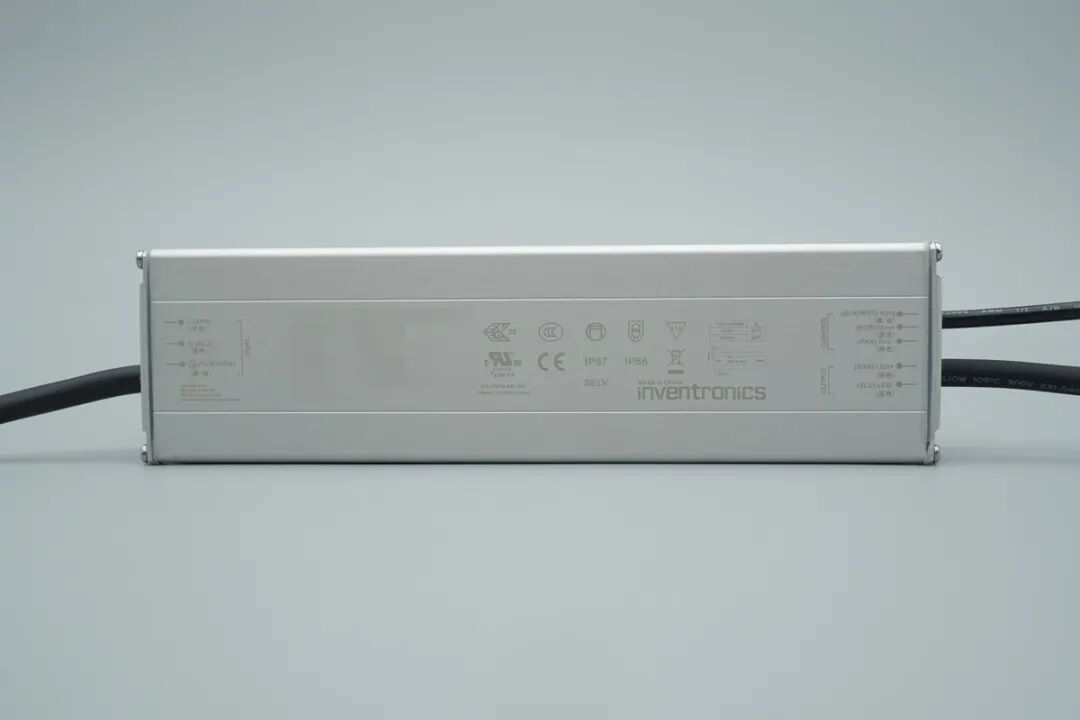

产品外壳表面采用激光雕刻工艺印有详细的产品参数及ENEC、UL、3C、CE等认证标志。

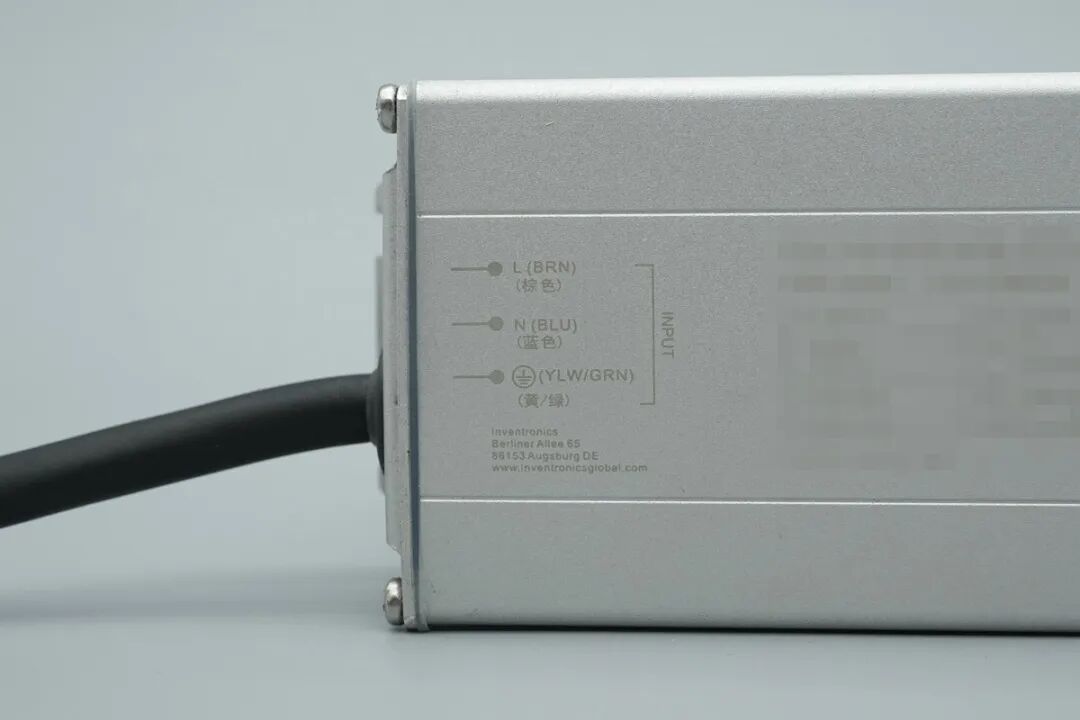

铭牌左侧输入端丝印有接线定义：输入端L、N、接地。

输出端则有LED+、LED-以及控制线接线定义。

尺寸重量

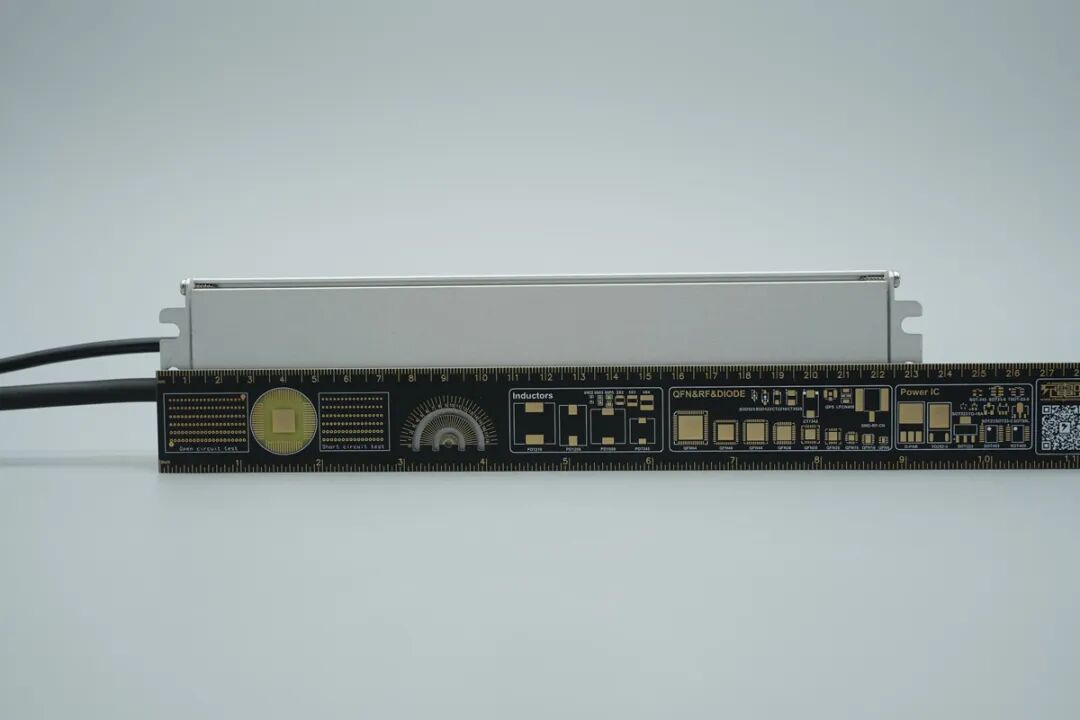

测量电源机身的整体长度，约为23.3cm。

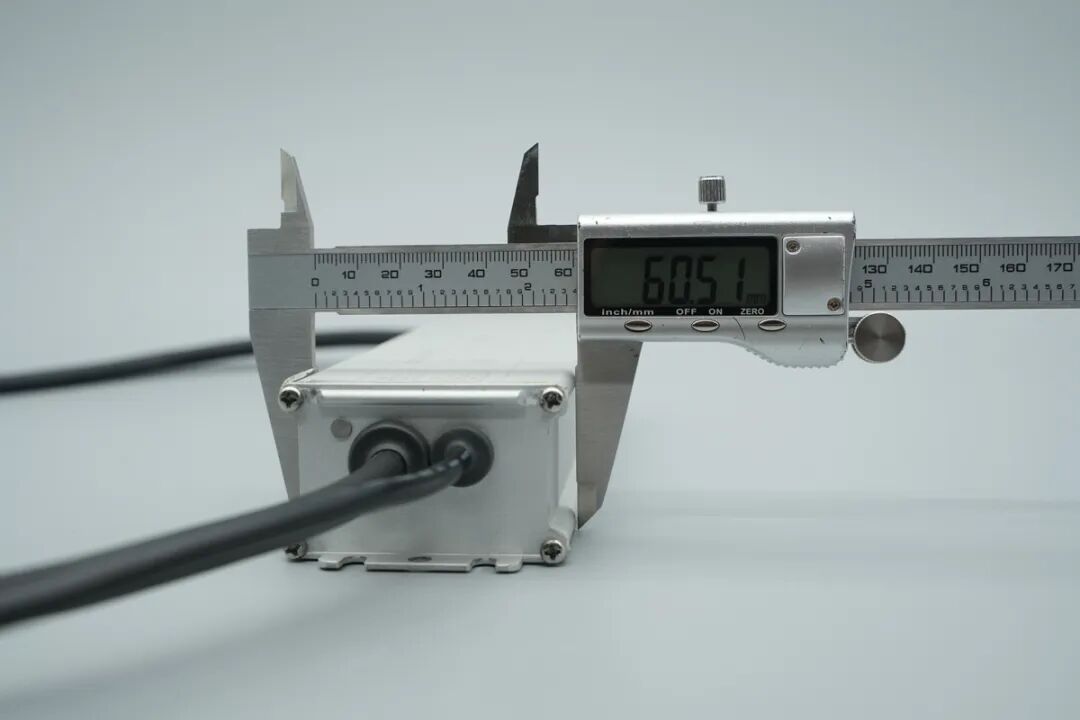

测量机身宽度，测得约为60.51mm。

测量电源的厚度，约为37.58mm。

放在电子秤上称重，这款LED控制电源整体重量达到了1014.3g。

将产品放置于成年男性掌心，大小如图所示。

PCBA全貌解析及电路架构

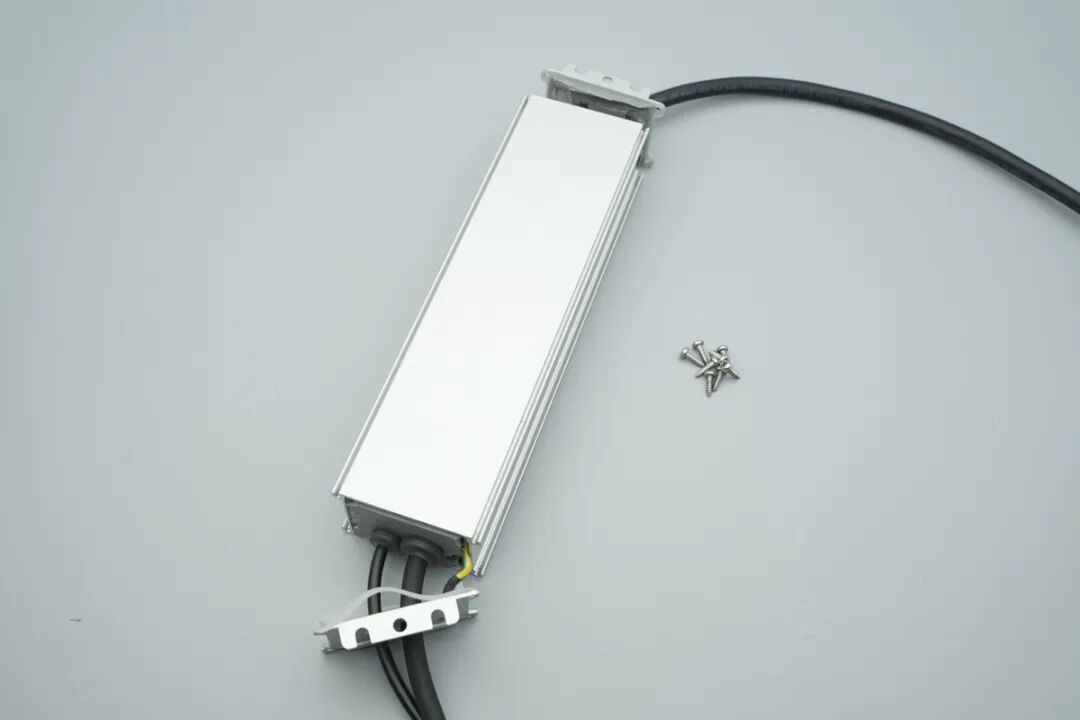

进入拆解环节。首先拧下机身两端金属盖板的所有十字固定螺丝。

取下一侧盖板后可以看到，内部被大量灰色的导热灌封胶完全填满，是实现高功率电源IP67防水与导热的必要工艺。

切割产品外壳后，漏出内部的PCBA模块，可见整体覆盖灰色灌封胶。

清理掉表层及周边的导热灌封胶，露出了PCBA的元器件布局。

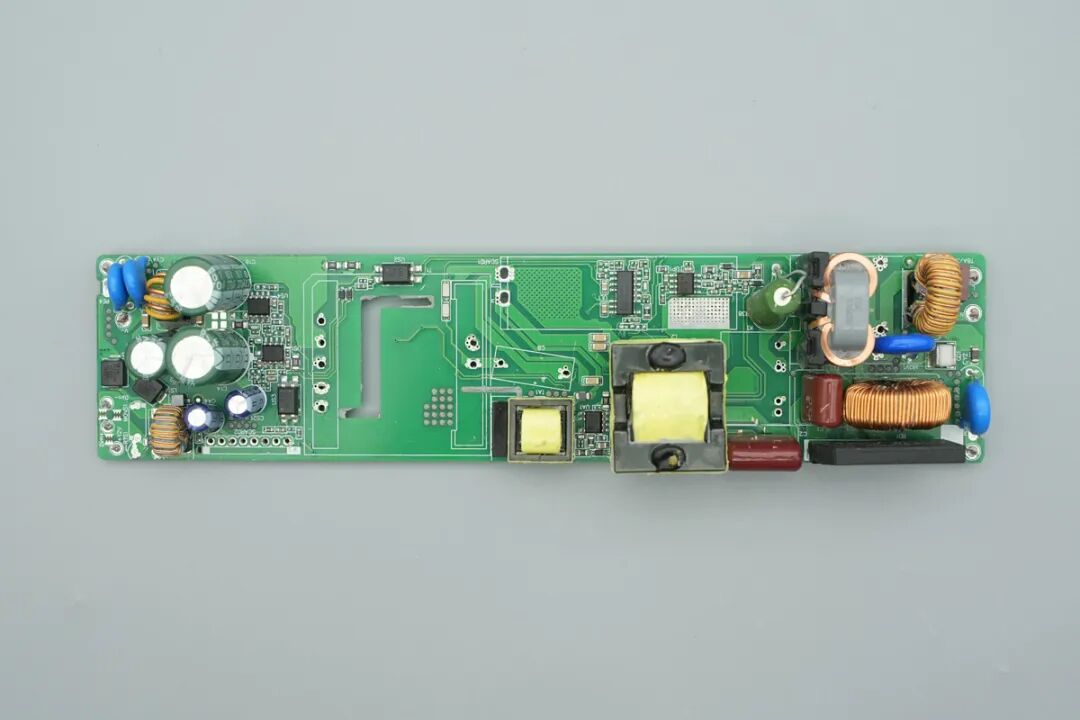

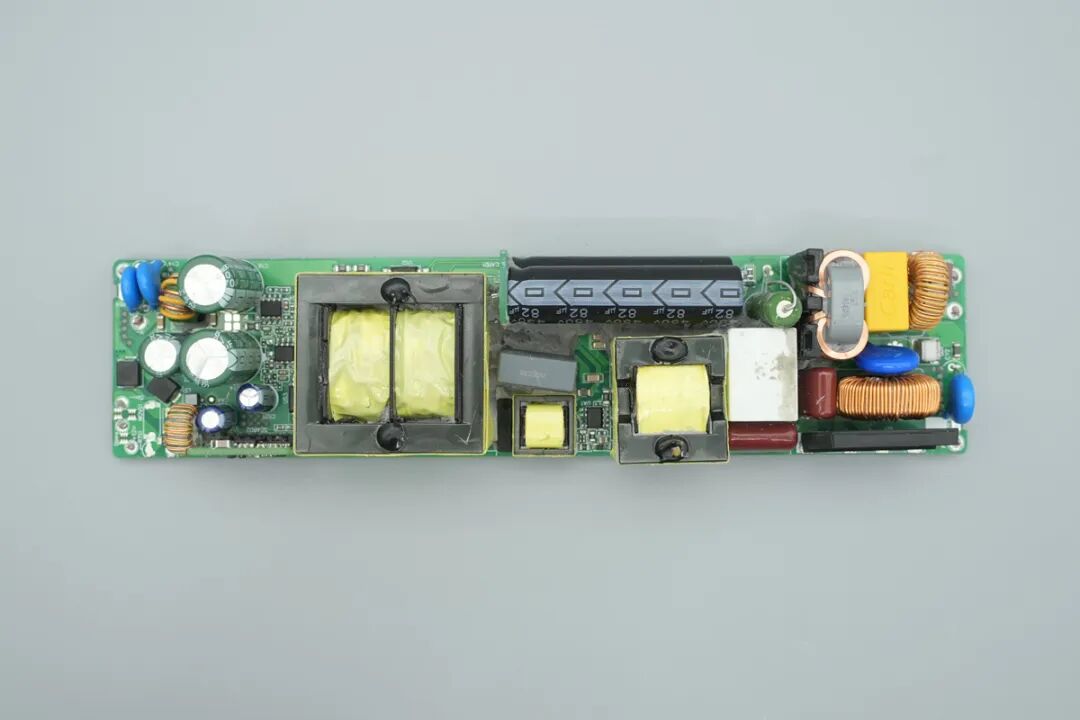

去除导线后，可见这块主板呈长条形设计，空间利用率高。从右至左，可见EMI滤波电路、高压滤波电容、变压器、PFC电感、低压滤波电容、LED调光小板等元器件依次排布。

主板背面可见初次级之间留有明显的安全隔离间隙，通过光耦和贴片Y电容进行跨接，PFC二极管、PFC开关管、初级开关管、贴片Y电容、光耦、同步整流管依次分布。整体可见这款英飞特可编程LED控制电源整体采用了PFC + LLC的电源架构设计。

输入EMI滤波与PFC电路

继续拆下部分器件与LED控制小板。

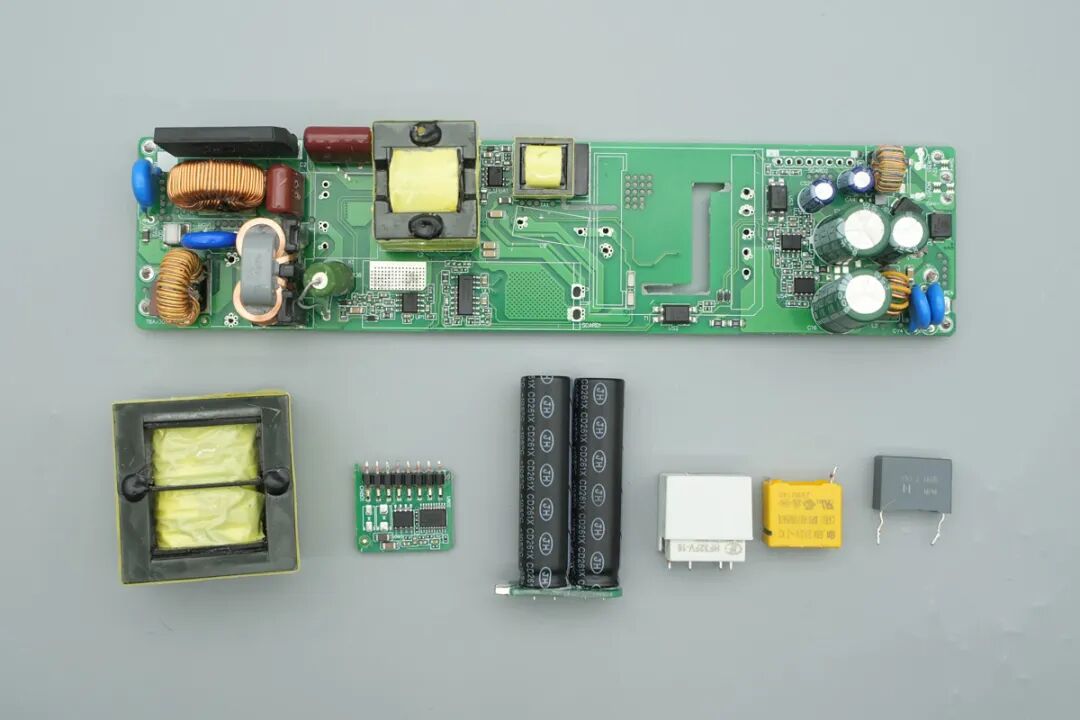

拆下部分器件后可见PFC控制器以及LLC控制器等元器件。

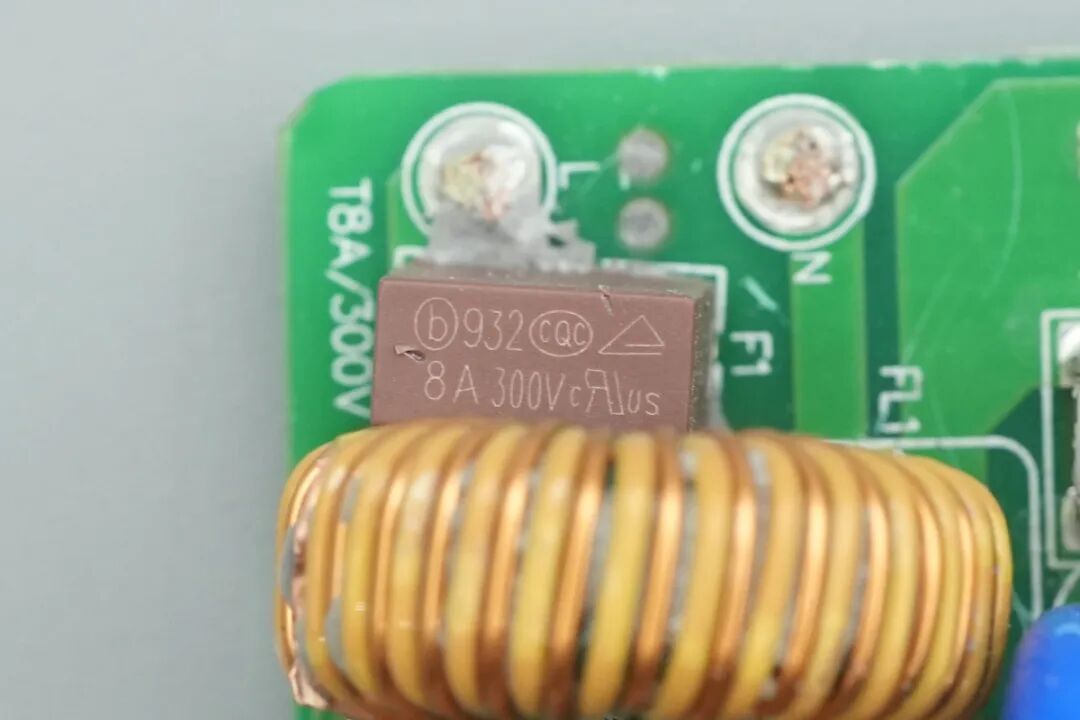

输入端保险丝来自贝特电子，出料号932，规格为8A 300V，用于输入过流保护。

一颗陶瓷气体放电管，用于吸收高压雷击浪涌。

蓝色Y电容来自华新科，料号AH222M。

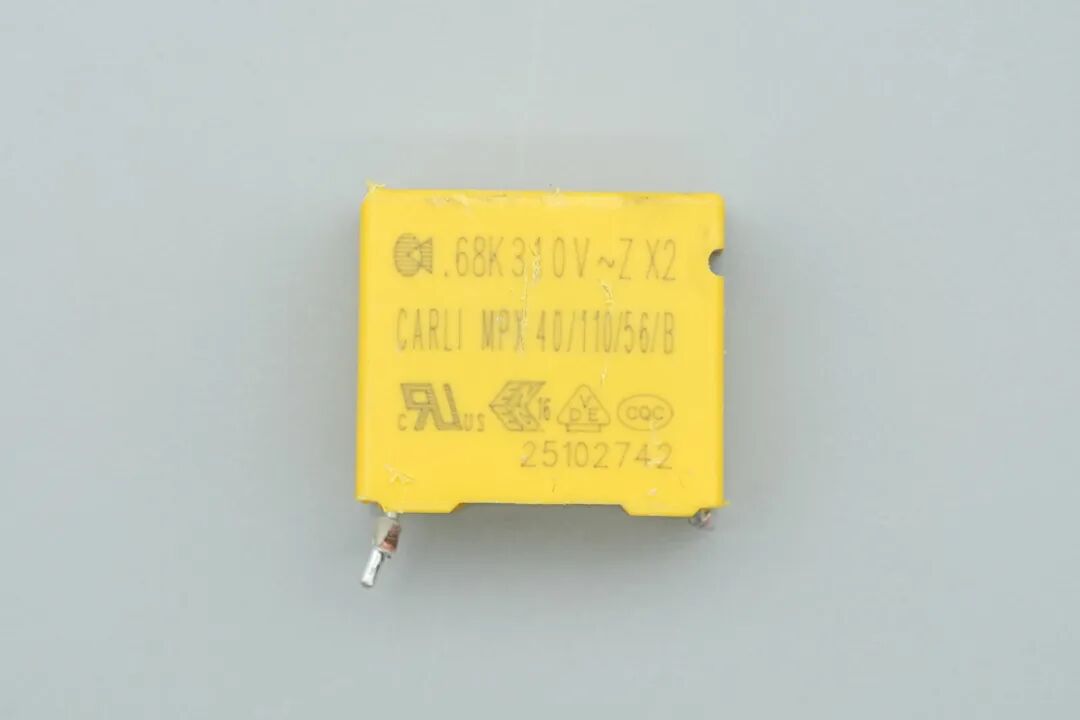

安规X2电容来自凯励，规格为0.68μF。

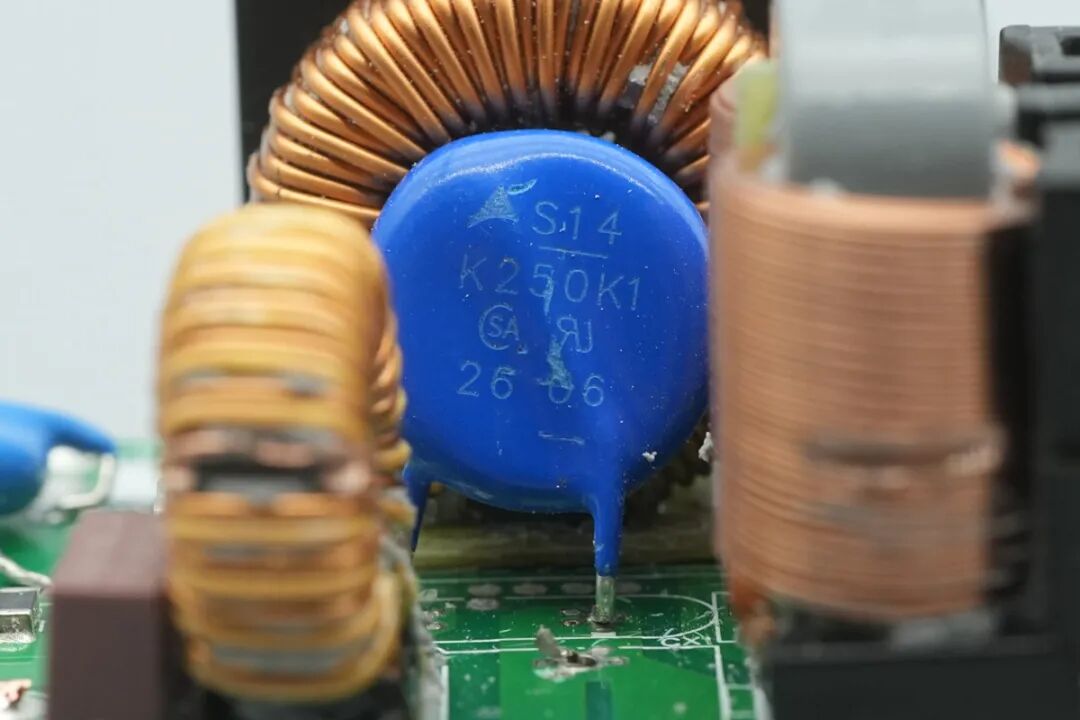

一颗压敏电阻来自TDK，料号S14 K250K1。

共模电感采用扁铜线绕制。

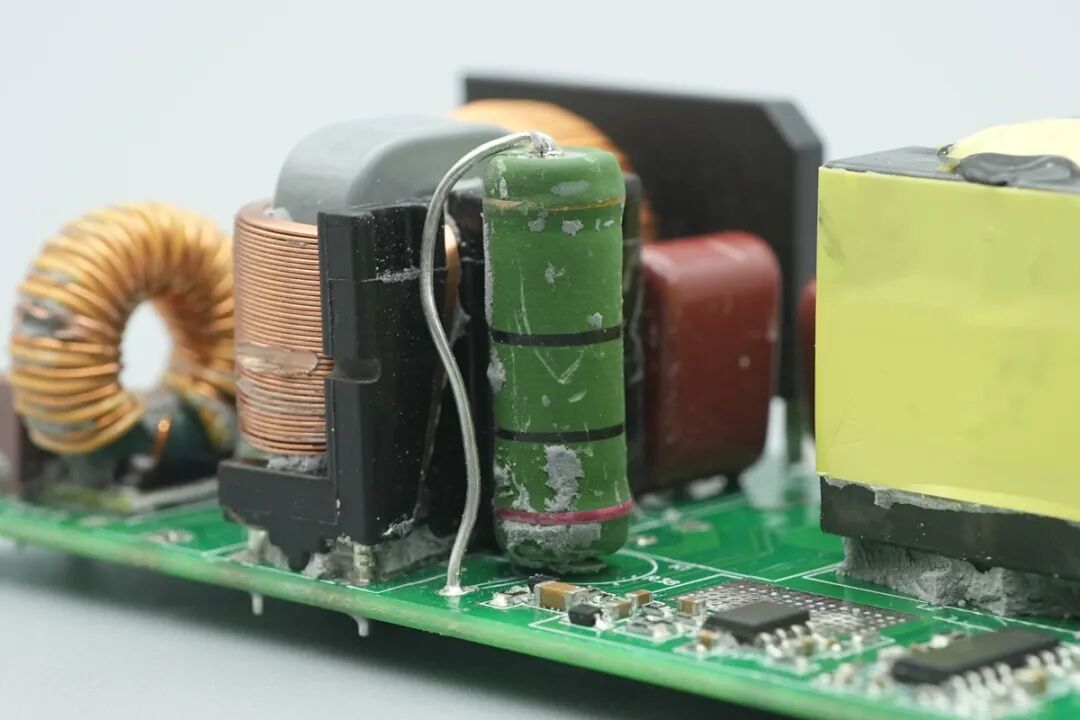

一颗色环电阻。

一颗继电器来自宏发，型号为HF32FV-16。

整流桥型号GBJ2510，规格为25A 1000V，采用GBJ封装。

薄膜滤波电容来自厦门法拉电子，规格为0.68μF520V。

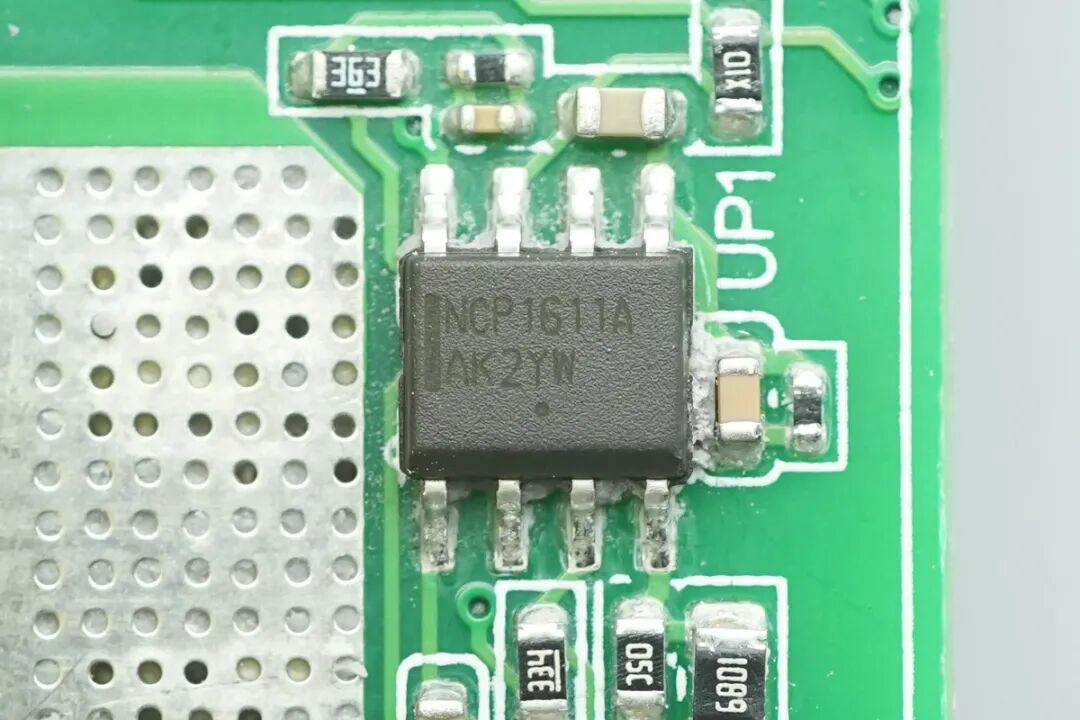

PFC控制器来自ON安森美，型号为NCP1611A，采用SOP8封装，专为ACDC适配器、电视、LED电源等产品设计。

PFC开关管来自Innoscience英诺赛科，型号为INN700TK240B，这是一颗耐压700V的增强型氮化镓开关管，瞬态耐压为800V，导阻为240mΩ，符合JEDEC标准的工业应用需求，内置ESD保护，采用TO252封装。

英诺赛科INN700TK240B资料信息。

PFC二极管来自CRMICRO华润微，这是一颗碳化硅二极管，型号CRXD04D065G2，规格为650V4A，采用TO-252封装。

一个PFC升压电感。

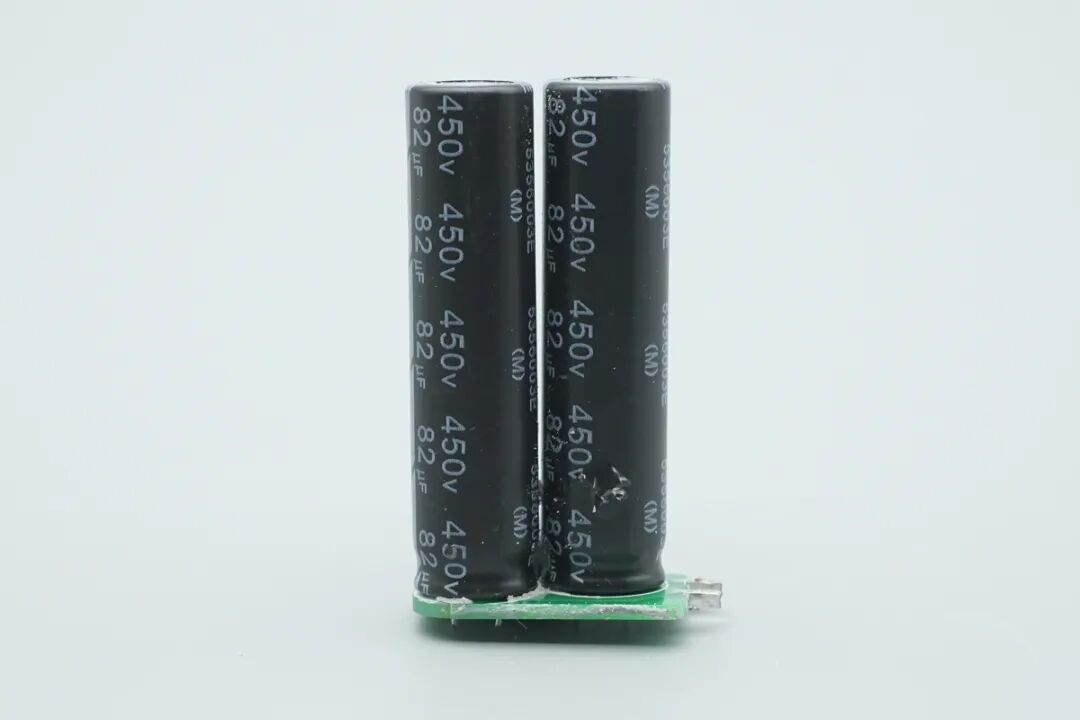

两颗高压滤波电容来自JH江海，规格为450V 82μF。

初级主控电路

初级主控芯片来自ON安森美，型号为NCP1399，采用SOIC−16封装。该芯片是一款LLC控制器。该控制器集成了栅极驱动器，简化了布局并减少了外部元件数量。

初级开关管来自CRMICRO华润微，丝印J290N65G2，采用TO-252封装。

辅助电源芯片丝印INV008。

辅助电源变压器特写。

变压器喷码E341432 TT25090702。

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号分别为TMY1152M。

特锐祥贴片Y电容资料信息。

相关阅读：

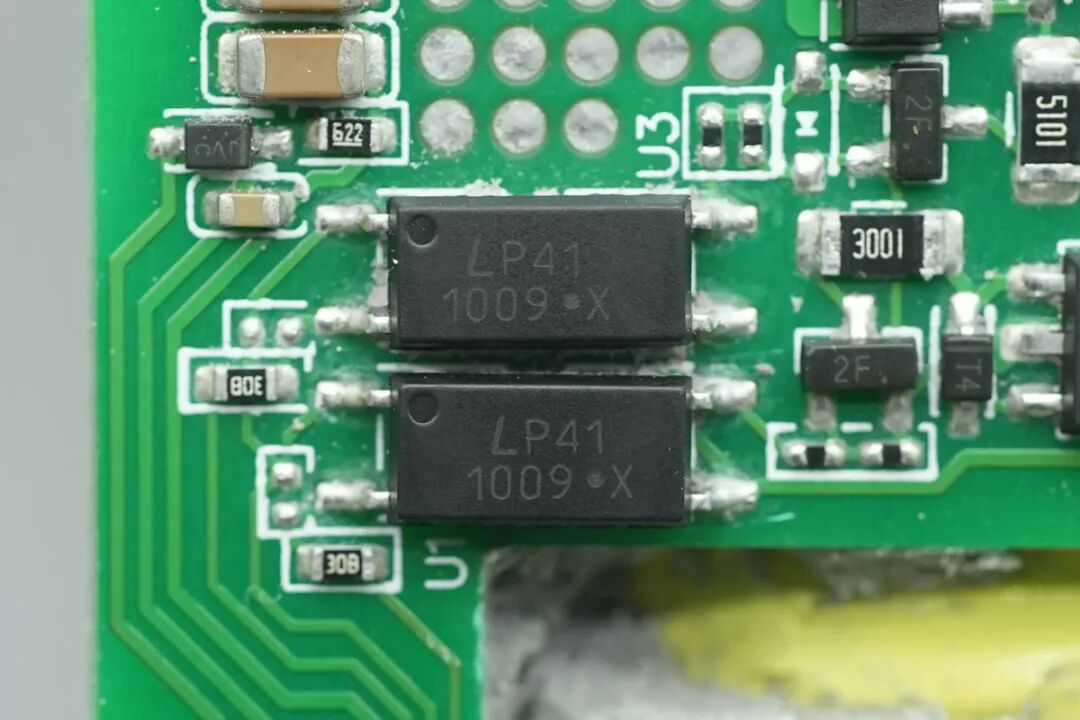

两颗光耦丝印LP41。

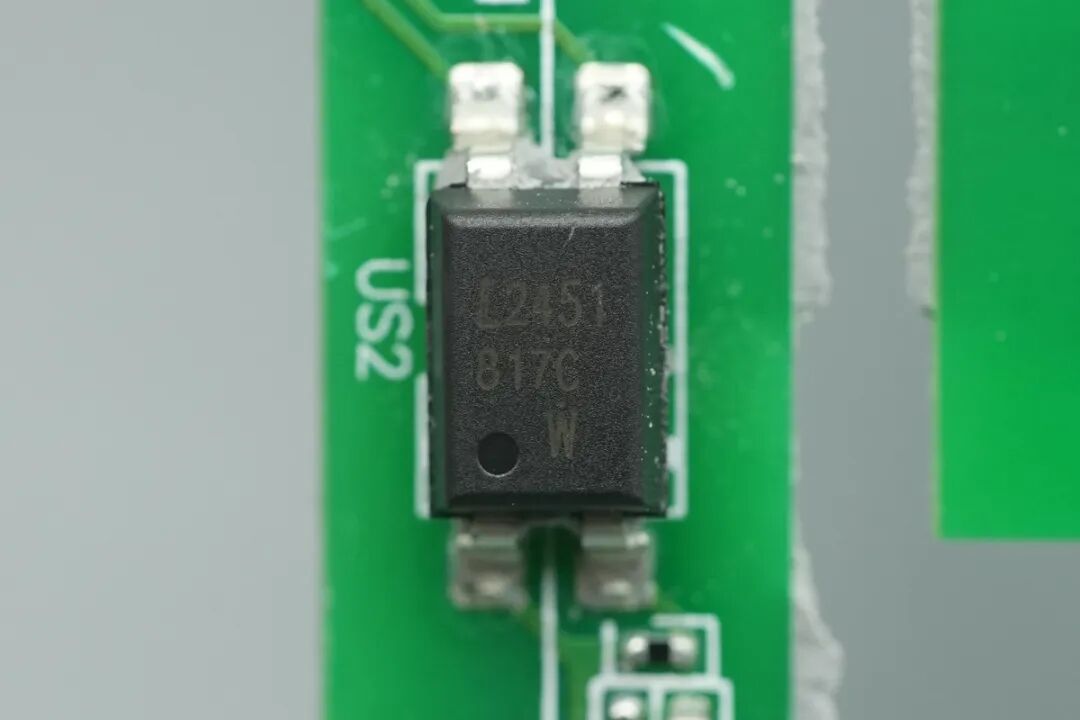

一颗光耦丝印L2451。

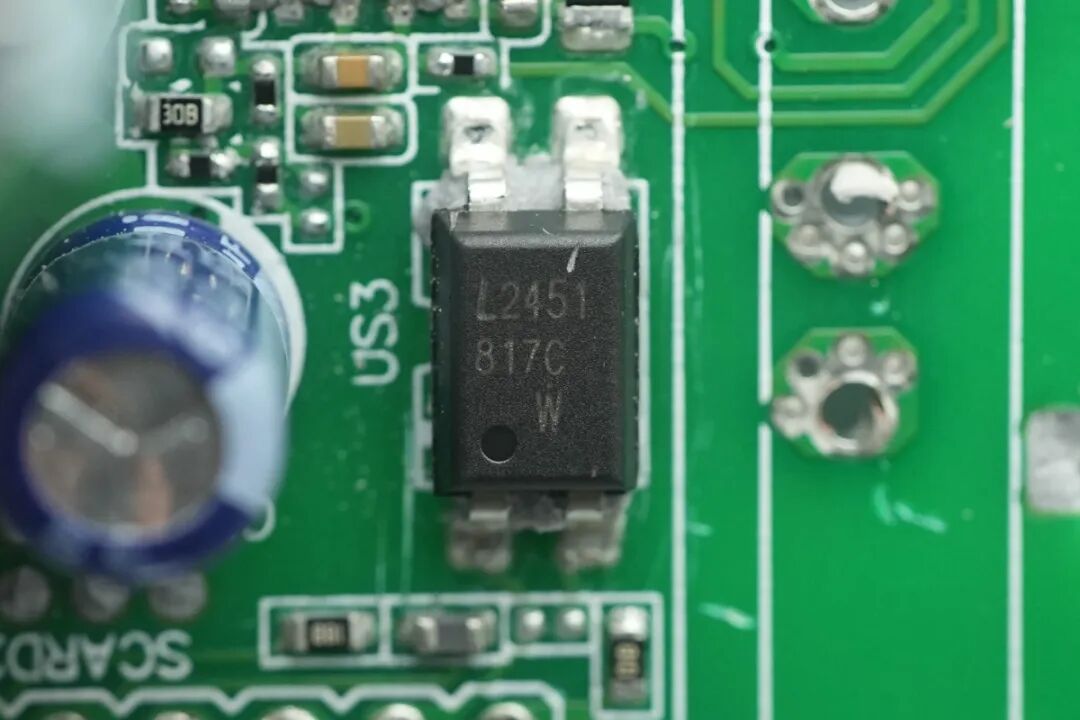

另外一颗光耦丝印同样为L2451。

同步整流电路

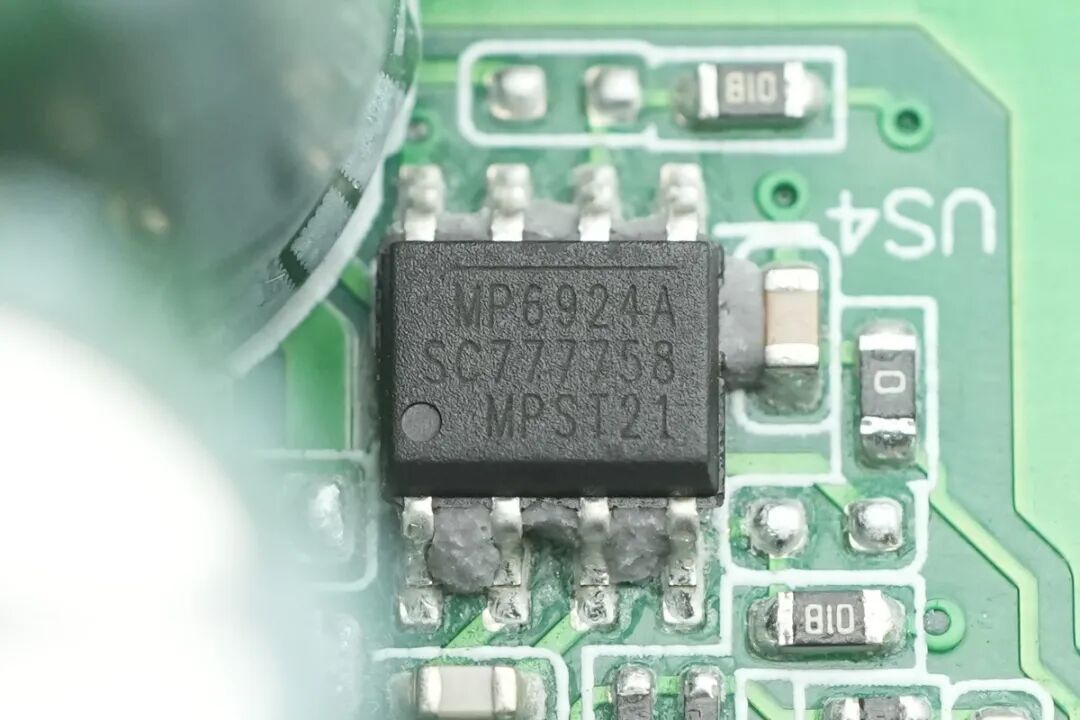

一颗同步整流芯片来自MPS芯源，型号为MP6924A，采用SOIC8封装。该芯片是一款用于 LLC拓扑同步整流的双路快速关断智能整流器。

次级同步整流管同样采用了华润微CRSM100N15N3Z，规格为150V耐压，9.5mΩ导阻，采用DFN5*6封装。

一颗双运放来自3PEAK思瑞浦，型号为TPA7252，采用SOP8封装。

LED供电输出电路

两颗滤波电解电容来自THREECON新三能，规格为80V 270μF。

一颗滤波电解电容来自THREECON新三能，规格为100V 100μF。

采用多股线密绕的环形滤波电感。

另外一颗滤波电感。

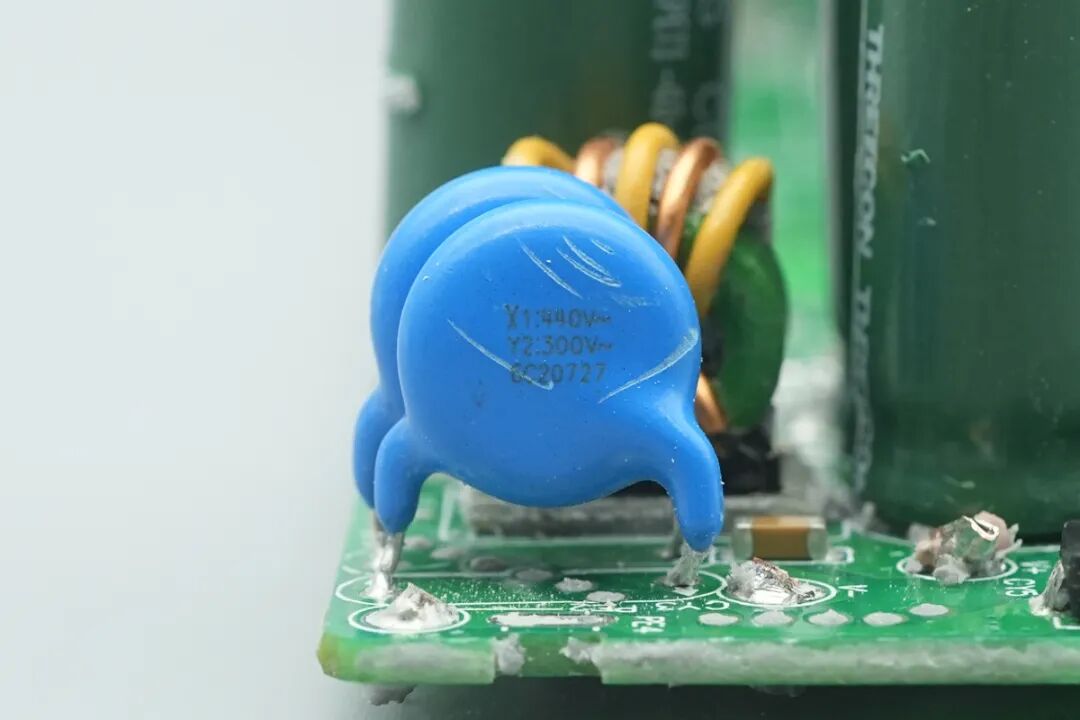

输出线缆焊点旁设有两颗蓝色Y电容。

LED调光控制电路

两颗滤波电容来自AiSHi艾华，规格为63V 47μF。

调光与控制小板全貌如图。

调光信号转换辅助芯片来自必易微，型号为KP1407。该芯片是一款 0-10V/电阻/PWM 调光信号转换辅助芯片，主要应用于调光LED驱动电源，采用SOP-8封装。

该芯片能够高度兼容这上述调光信号，可通过与 MCU 配合实现信号的精准转换与可编程控制；同时，其引脚还支持57600bps波特率的 UART 串口通信，满足低延迟的数据传输需求。

该芯片10.8V~30V 的宽工作电压范围，并内置了可直接为 MCU 供电的高精度 3.3V LDO（精度 ±1%）。

此外，它不仅集成了 5 档可调的 DIM 管脚上拉电流和高精度的调光信号分压转换功能，还具备 VDD 过载保护与过温保护（OTP），有效保障了系统的稳定与安全运行。

一颗用于调光控制MCU来自NSING国民技术，型号N32G003F5S7，内置32bit Arm Cortex-M0内核，29.5KByte Flash，3KByte SRAM，采用TSSOP20封装。该MCU配合必易微KP1407，可精准处理可编程调光信号，实现更灵活的智能化调光方案。

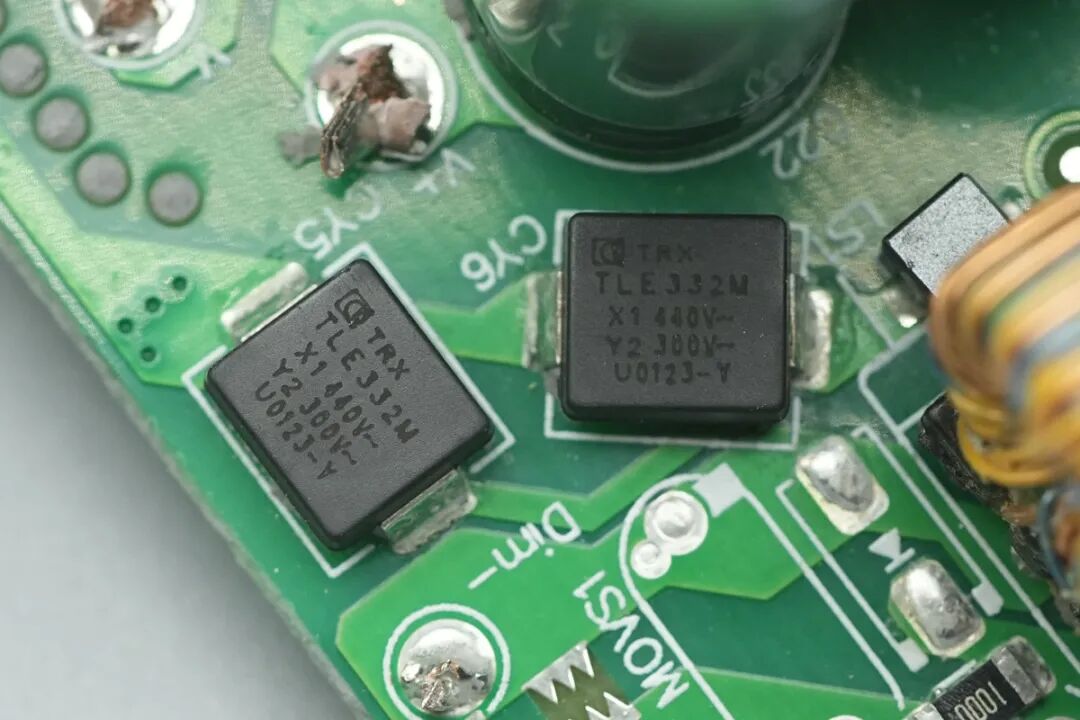

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TGY2332ME。

特锐祥贴片Y电容资料信息。

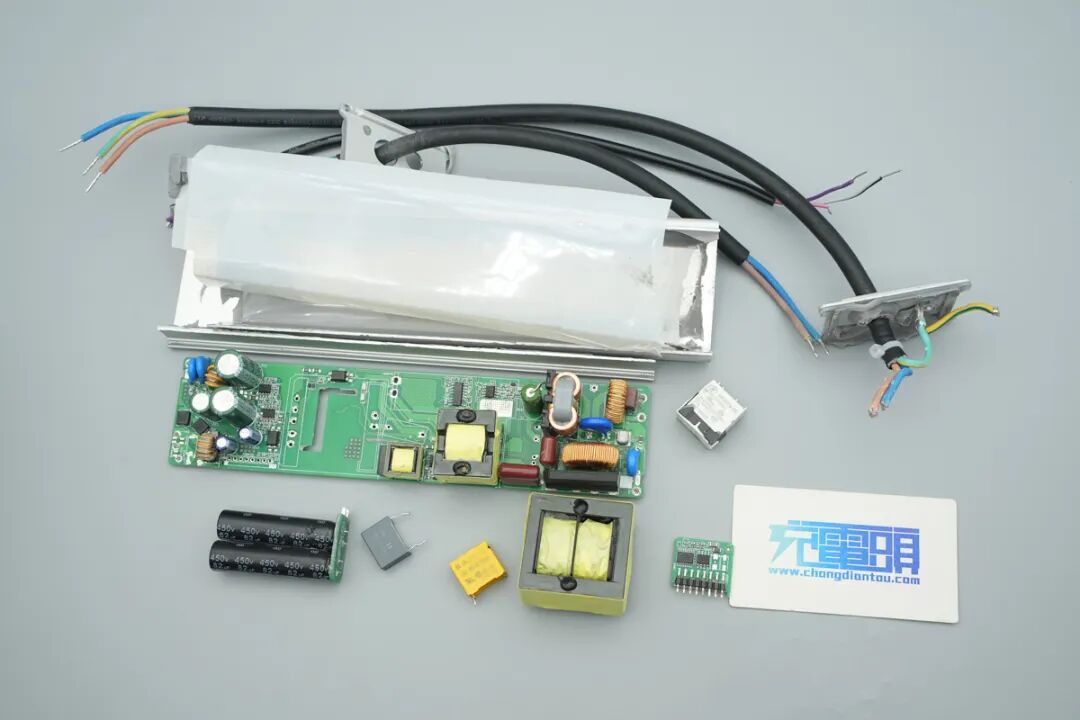

全部拆解完毕，来一张全家福。

充电头网总结

最后附上产品的拆解链接，方便大家查阅。

充电头网通过拆解了解到，此款可编程LED控制电源采用了厚实的铝挤工艺金属外壳。

其线缆出线端配置了厚实的双重密封橡胶圈，且内部PCBA模块被大量的灰色导热灌封胶完全填充包裹，这种高规格防护设计，赋予了产品IP67级别的强悍防尘防水能力。

在电路架构与用料方面，这款电源采用了PFC+LLC电源架构。

内部初级侧选用了安森美NCP1611A PFC控制器搭配了英诺赛科的700V增强型氮化镓开关管以及华润微的碳化硅二极管，初级主控芯片方面，则采用了安森美NCP1399搭配华润微初级开关管。

次级侧则采用了MPS MP6924A同步整流控制器与华润微丝印J290N65G2开关管。

此外，为了实现灵活的可编程调光特性，电源内部设有一块独立的控制小板，内置国民技术32位MCU与必易微KP1407调光转换辅助芯片。

整体来看，这款英飞特LED电源专为极端恶劣环境而设计，能在户外高尘、高湿度条件下提供长期可靠的运行保障。
