大功率多口充电器需要根据接入设备实时调整输出电压与功率，内部二次降压电路不仅要承受较大的工作电流，还要在高频工况下兼顾转换效率、温升和有限的结构空间，对功率MOSFET的导通电阻、开关性能及可靠性提出了较高要求。
作为全球知名的无人机与影像设备厂商，大疆对产品可靠性、元器件一致性以及供应链稳定性有着较高要求。能够进入大疆产品供应链，也从侧面体现了相关器件在性能、品质及批量交付方面的综合实力。
充电头网通过拆解发现，大疆DJI Power 140W 2C1A氮化镓充电器内部采用多颗丝印4003AL的功率器件。经核对，这款器件实际型号为中晶新源SMT4003ALR，在同步降压和输出VBUS控制部分共计应用9颗，为充电器三路接口的高效功率转换与输出控制提供支持。
大疆140W氮化镓充电器采用中晶新源SMT4003ALR

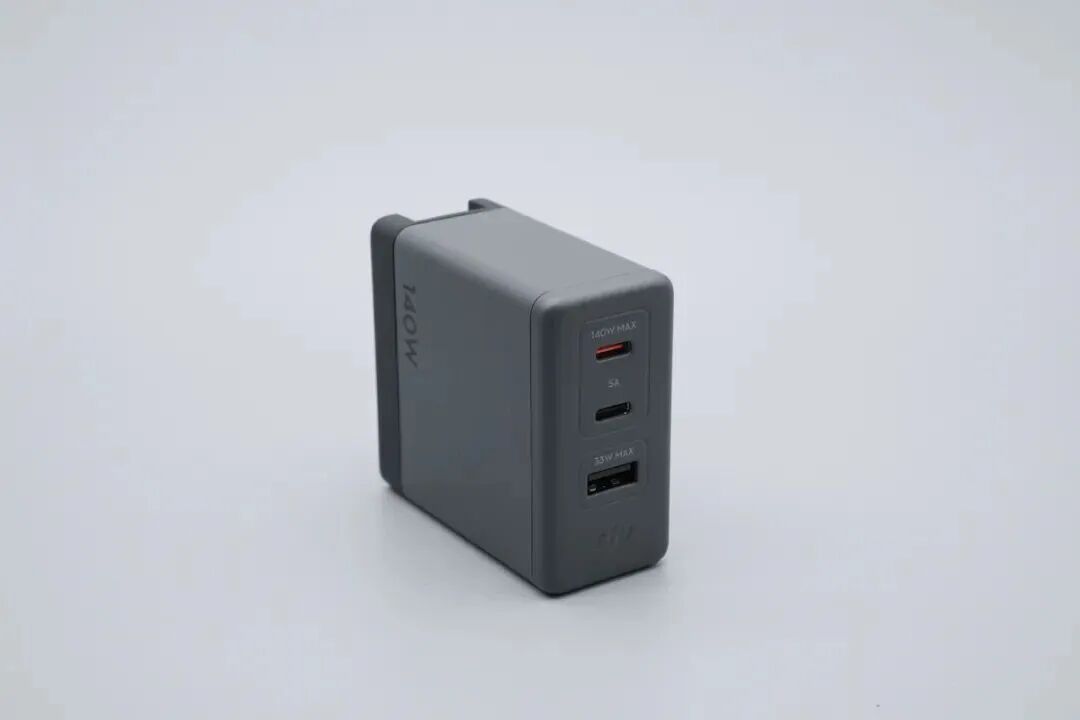

大疆DJI Power 140W氮化镓充电器型号为CDT01-CN，采用2C1A三接口配置，两个USB-C接口均支持PD3.1 140W输出，USB-A接口最高支持33W输出，并兼容PD、PPS、QC、SCP、UFCS等主流快充协议。
相关阅读：
在多口输出状态下，这款充电器支持智能功率分配，可优先保障大疆设备的快充需求，并在插拔设备时维持其他接口稳定供电，适用于无人机、运动相机、手持云台、笔记本电脑和手机等设备。
充电器内部采用PFC+AHB开关电源架构，输出端设置多路二次降压及接口控制电路，根据接入设备的快充需求，对输出电压和功率进行动态调节。
通过拆解发现，充电器二次降压电路采用2颗SMT4003ALR，配合同步降压控制器完成高频功率转换。

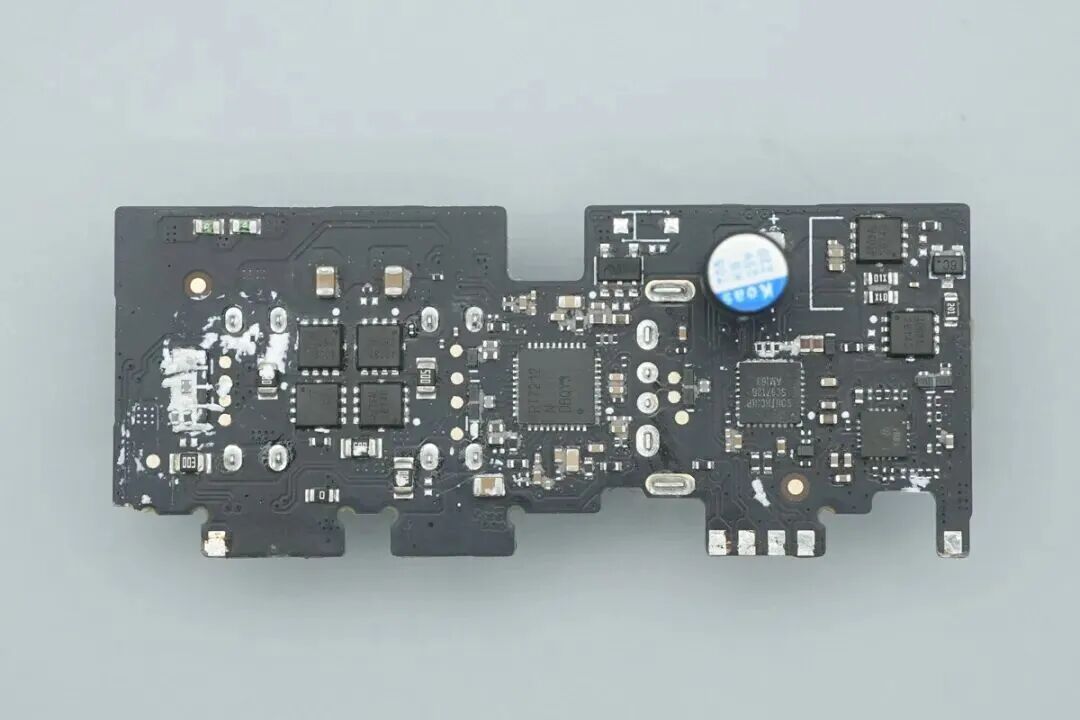

在输出接口小板上，采用4颗SMT4003ALR用于同步降压功率级，另外三颗分别对应各个接口的VBUS开关管使用。
中晶新源SMT4003ALR功率MOSFET
中晶新源SMT4003ALR是一款40V N沟道功率MOSFET，采用PDFN3333-8L封装，主要面向负载开关、高频开关和同步整流等应用。
SMT4003ALR最大连续漏极电流为95A，具备较强的电流承载能力。
在VGS为10V、漏极电流为20A的条件下，SMT4003ALR典型导通电阻为2.3mΩ，最大值为2.8mΩ；在VGS为4.5V、漏极电流为15A的条件下，典型导通电阻为3.4mΩ，最大值为4.3mΩ。较低的导通电阻能够减少大电流通过器件时产生的导通损耗，有助于降低同步降压及VBUS输出环节的温升。
充电头网总结
从拆解来看，中晶新源SMT4003ALR在这款充电器中的使用并非点到为止，而是覆盖了同步降压和VBUS输出控制等多个关键位置，整机共采用9颗，其中7颗集中在输出小板上。
大疆140W 2C1A充电器需要兼顾多口输出、动态功率分配和整机温升，对输出侧MOSFET的损耗、体积和可靠性都有较高要求。SMT4003ALR凭借低导通电阻和小型封装，在有限空间内承担大电流转换与端口控制任务。能够在大疆充电器中实现多颗应用，也说明中晶新源这款低压MOSFET已经具备进入头部消费电子产品供应链的能力，在大功率快充电源中的实际应用价值显著。
中晶新源是国内顶尖晶圆厂【芯联集成】重点投资的强技术导向型功率半导体虚拟IDM，聚焦最新一代SGT技术平台。团队由美国知名功率厂商前总经理及顶尖架构师领衔，具备国际视野与正向自研能力，产品对标欧美一线大厂，公司致力于成为AI与新能源领域的核心功率芯片供应商。
