多口快充常见方案,南芯SC8724拆解案例盘点

充电头网 2026-08-11 17:30

多口快充充电器、桌面充电设备以及无线充电器内部,往往需要在前级电源基础上增加二次DC-DC转换,根据不同接口或无线充电模块的需求独立调节输出电压。

特别是在固定母线供电架构下,目标输出电压可能高于、低于或接近输入电压,同步升降压转换器因此成为多路供电设计中的重要组成部分。

充电头网通过拆解发现,南芯科技SC8724已经被应用于安克、酷态科、小米、图拉斯等品牌产品中,产品形态覆盖超薄氮化镓充电器、多口快充、快充插线板以及Qi2、Qi2.2三合一无线充等,终端应用场景非常丰富。

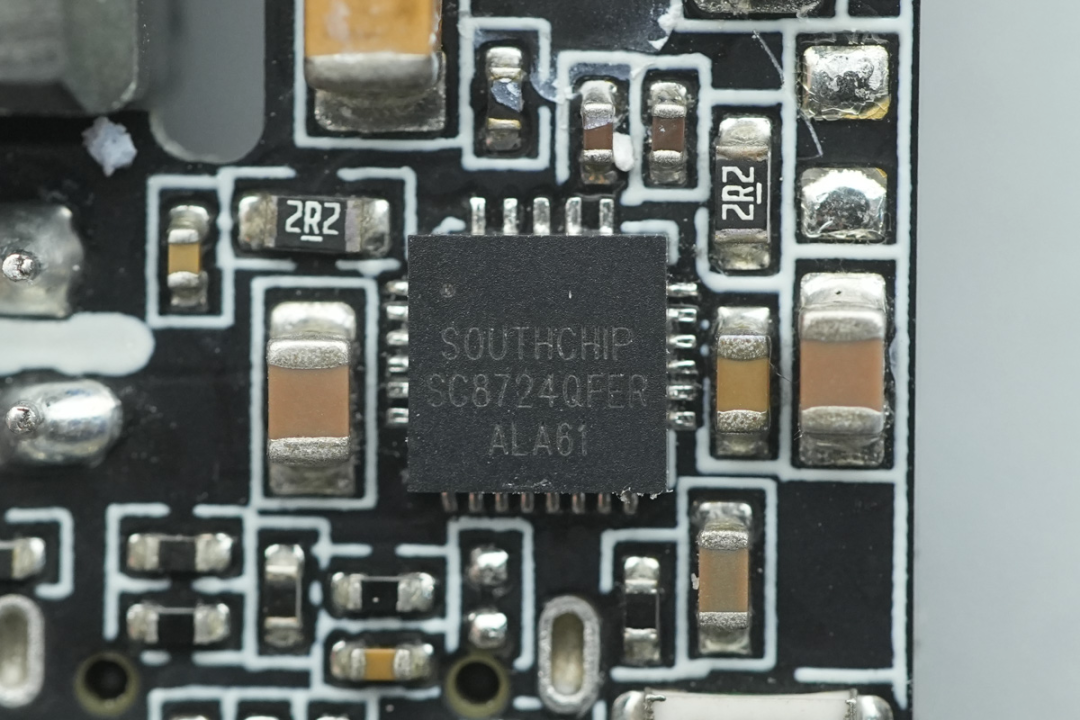

南芯科技SC8724同步升降压转换器

多口快充常见方案,南芯SC8724拆解案例盘点图1

南芯科技SC8724是一款同步四开关Buck-Boost转换器,内部集成四颗功率MOS,无论输出电压高于、低于还是等于输入电压,均可完成电压转换。芯片支持2.7-22V输入以及3-22V输出,最高支持10A平均电感电流限制。

多口快充常见方案,南芯SC8724拆解案例盘点图2

SC8724采用平均电流模式控制,支持可编程输出电流限制,并提供PSM和FPWM两种工作模式。开关频率可在250kHz、500kHz、800kHz和1MHz之间配置,方便工程师在转换效率、外围器件尺寸以及输出性能之间进行权衡。

芯片还集成输入欠压、输出过压、输出短路、FB短路以及过温等保护功能,采用25Pin 4×4mm QFN封装。

凭借宽输入输出范围和四开关集成设计,SC8724可以用于墙插适配器、快充移动电源、USB Type-C Hub、无线充电器以及工业电源等产品。

南芯SC8724应用案例


多口快充常见方案,南芯SC8724拆解案例盘点图3
充电头网通过拆解统计发现,南芯科技SC8724目前已进入10款终端产品,应用功率覆盖15W至90W,产品形态涵盖氮化镓充电器、超薄卡片充、快充插线板、伸缩线充电器以及Qi2/Qi2.2无线充等多个品类。

以下案例按品牌英文名称首字母排序,具体应用不分先后。

ANKER安克


安克25W Qi2三合一无线充电器A25M8


多口快充常见方案,南芯SC8724拆解案例盘点图4


安克A25M8采用可折叠三合一设计,可同时为iPhone、Apple Watch和TWS耳机无线充电,其中手机端支持15W Qi2无线充,整机无线输出规格为15W+5W+5W。

充电头网拆解发现,在手机Qi2无线充电板上设有南芯科技SC8724以及配套升降压电感,为无线充电功率级进行同步升降压转换。SC8724宽压输入输出特性能够适应前级供电与无线充功率级之间的电压调节需求。

相关阅读:

安克737 MagGo三合一无线充电器A2599


多口快充常见方案,南芯SC8724拆解案例盘点图5


安克737 MagGo型号为A2599,采用三合一桌面无线充设计,可为iPhone提供最高15W磁吸无线充,同时支持Apple Watch和AirPods无线充电。

拆解显示,该产品手机及手表无线充部分采用SC8724参与供电转换,通过同步升降压调节为不同无线充模块提供所需电源。

相关阅读:

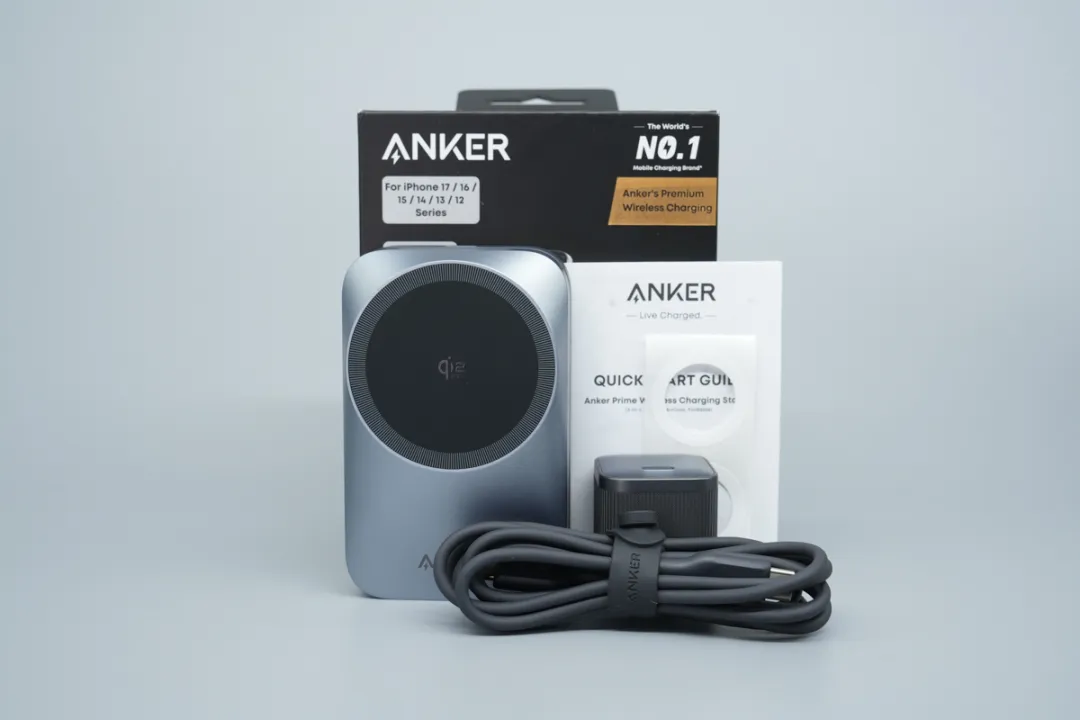

Anker Prime 25W Qi2.2三合一折叠无线充A25N1

多口快充常见方案,南芯SC8724拆解案例盘点图6


Anker Prime A25N1面向Qi2.2无线快充应用,手机端最高支持25W无线输出,同时还提供Apple Watch 5W和TWS耳机5W无线充电,并加入主动风冷散热设计。

在供电架构方面,产品输入端首先采用南芯科技SC8724进行同步升降压调节,再向后级多路电源分配,为Qi2.2手机无线充、手表以及耳机等不同负载供电。相比早期SC8724更多用于快充接口二次调压,这一案例也体现出其在高功率无线充电前级电源中的应用。

相关阅读:

CUKTECH酷态科

酷科65W双USB-C超薄氮化镓充电器AC65B2

多口快充常见方案,南芯SC8724拆解案例盘点图7


酷科这款Lighter系列65W超薄充电器采用双USB-C接口,型号AC65B2,200-240V输入条件下USB-C1支持65W输出,双口可实现45W+18W功率分配。

充电头网拆解发现,其中USB-C2接口采用南芯科技SC8724进行同步升降压转换,为第二路快充接口提供独立电压调节,支持20W快充输出。

相关阅读:

CUKTECH新款65W双USB-C超薄氮化镓充电器AC65B2

多口快充常见方案,南芯SC8724拆解案例盘点图8


此后CUKTECH又推出银灰色版本AC65B2,在保持65W双USB-C配置的基础上调整输入参数和双口功率分配策略,可实现39W+18W或45W+10W输出。

新版内部仍保留SC8724,负责USB-C2接口的电压转换。这也表明在产品参数与部分器件调整之后,SC8724同步升降压方案得以继续沿用。

相关阅读:

酷态科6号氮化镓电能卡片AD652S

多口快充常见方案,南芯SC8724拆解案例盘点图9


酷态科6号氮化镓电能卡片型号为AD652S,采用超薄双USB-C设计,最高输出功率65W,其中USB-C2还支持最高22.5W输出,双口可实现45W+20W功率分配。

拆解显示,产品延续了此前AC65B2系列的二次调压思路,USB-C2接口继续采用南芯科技SC8724进行电压转换,以满足第二路快充输出需求。

相关阅读:

MI小米

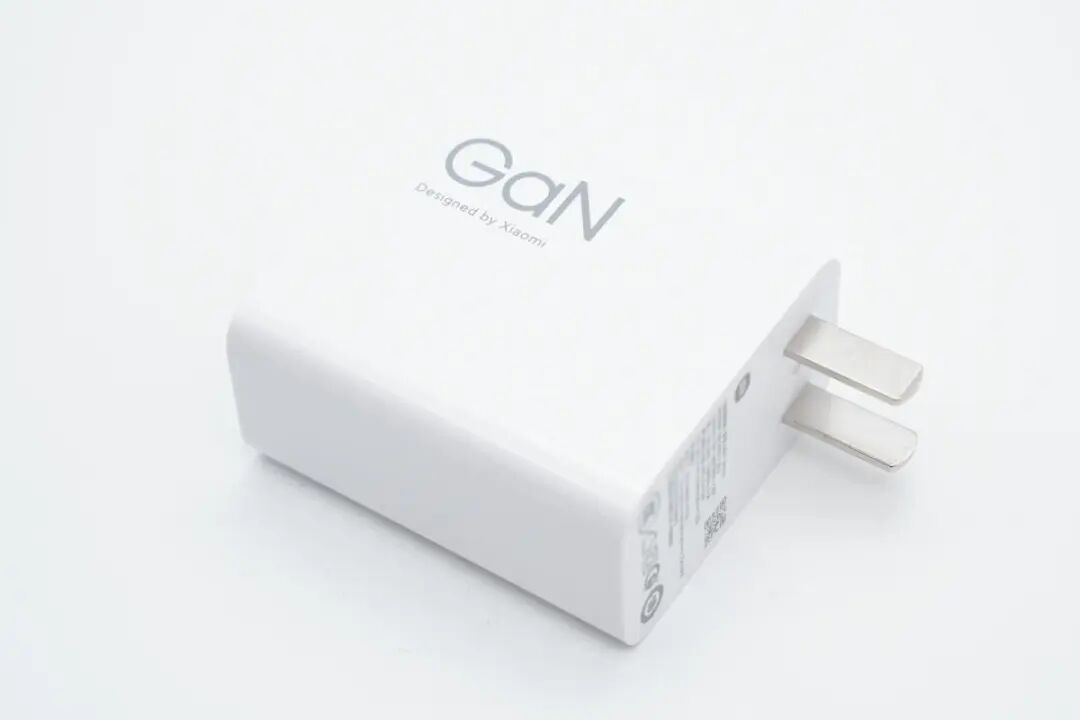

小米67W 1A1C UFCS氮化镓充电器MDY-14-EU

多口快充常见方案,南芯SC8724拆解案例盘点图10


小米MDY-14-EU采用1A1C接口,支持67W小米快充、65W PD以及33W UFCS融合快充,双口同时使用时可实现45W+20W功率分配。

拆解可以看到,USB-A接口配有独立升降压小板,采用南芯科技SC8724同步升降压转换器进行二次电压转换,为USB-A接口提供独立快充输出。

相关阅读:

小米67W 2C1A氮化镓快充插线板CXB6-3QM

多口快充常见方案,南芯SC8724拆解案例盘点图11


小米CXB6-3QM将6位AC插孔与2C1A快充接口集成到一款插线板中,USB模块最高支持67W快充输出。

其快充模块采用固定电压输出结合二次调压架构,其中便搭载了一颗南芯科技SC8724,通过同步升降压转换满足多接口不同输出电压需求。

相关阅读:

小米90W 2C1A氮化镓快充充电器MDY-17-EP

多口快充常见方案,南芯SC8724拆解案例盘点图12


小米MDY-17-EP采用2C1A三接口设计,USB-C1最高支持90W快充,另外两路接口也支持独立快充输出。

拆解发现,USB-C2和USB-A接口共用南芯科技SC8724同步升降压转换器进行二次调压,以固定母线为基础产生对应接口所需的快充输出电压。

相关阅读:

TORRAS图拉斯

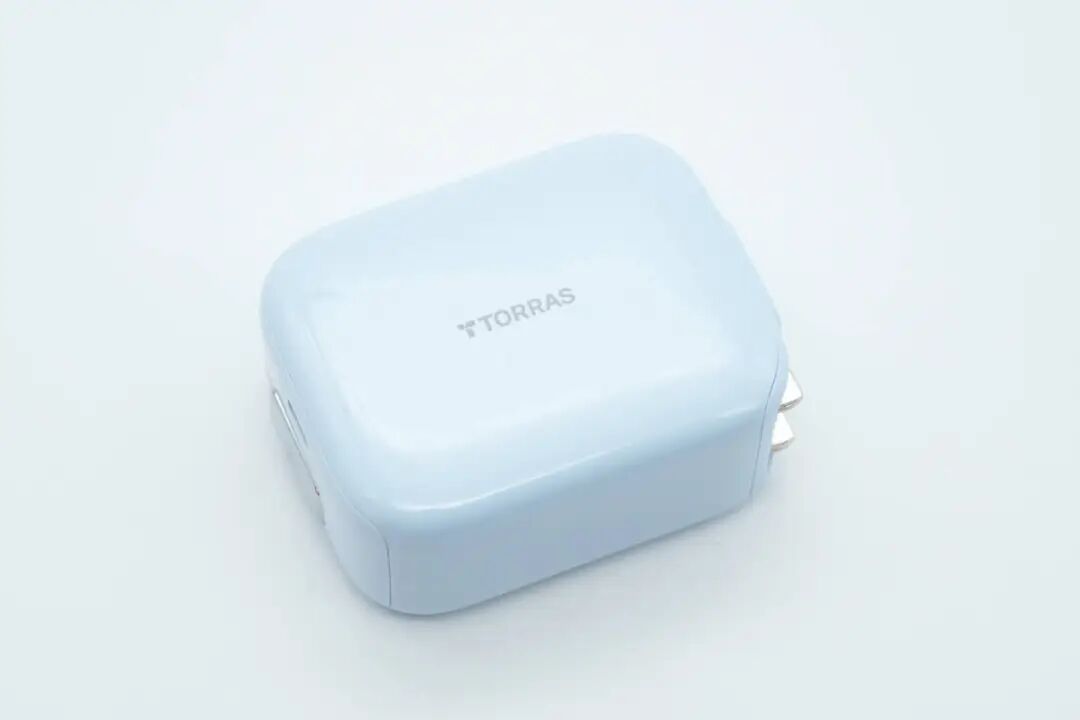

图拉斯67W拉拉线氮化镓充电器CQ10

多口快充常见方案,南芯SC8724拆解案例盘点图13


图拉斯CQ10将USB-C接口与伸缩USB-C线集成在一款充电器中,两路单独使用均支持最高67W输出,同时使用支持45W+20W功率分配。

充电头网通过拆解发现,产品内部采用南芯科技SC8724进行二次降压,实现多路快充输出所需的电压转换。

相关阅读:

充电头网总结

南芯科技SC8724将四颗功率MOS、同步Buck-Boost控制以及多项保护功能集成在4×4mm封装内,同时提供2.7-22V宽输入和3-22V宽输出范围,为固定母线下的多路独立快充以及无线充电供电提供了较高的设计灵活性。

从充电头网整理的多个拆解案例来看,SC8724已经覆盖氮化镓充电器、超薄卡片充、快充插线板、伸缩线充电器以及Qi2/Qi2.2无线充等多种终端形态。不同产品虽然功率架构和输出形式存在差异,但都利用了SC8724宽压同步升降压的特点完成灵活的二次电源转换,也体现出这款芯片在消费类快充电源中的应用广度。
