USB PD进入240W时代后，大功率Type-C供电的应用范围已经从手机、平板进一步延伸至高性能笔记本、移动工作站、工控设备等产品。

不过在实际开发和DIY场景中，不同电源、电池组的输出电压差异较大，仅支持降压的传统PD模块存在一定局限。

针对这一需求，PowerPi近期推出X240C大功率升降压快充模块，搭载通用 XT60 直流输入接口 ，支持12-56V宽范围直流输入、单USB-C最高240W输出，并覆盖PD3.2、AVS、PPS等主流快充协议，为大功率USB-C供电提供了一套灵活度较高的模块化方案。

相关阅读：

PowerPi X240C升降压快充方案

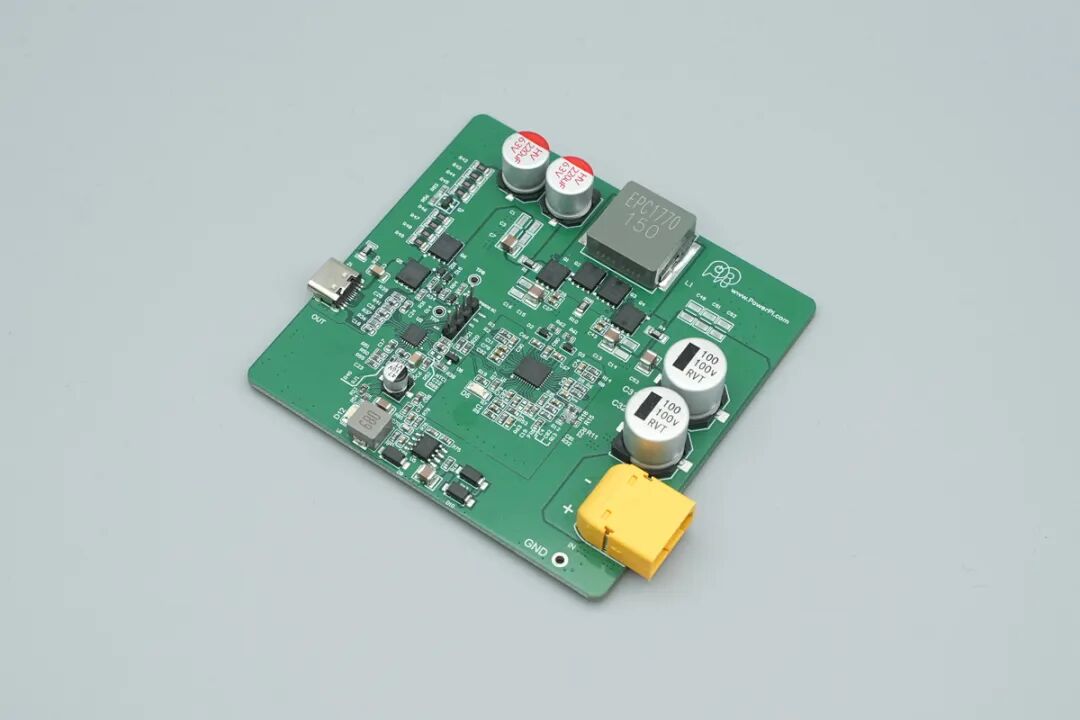

这款方案最大的特点，是在较宽输入电压范围内都能够完成USB-C快充输出。模块输入端采用XT60接口，支持DC 12-56V输入，USB-C端输出范围覆盖5-48V，最高支持48V/5A、240W。

这意味着X240C可以连接电脑ATX电源、服务器电源、锂电池组、车载直流电源以及DC适配器等不同类型的直流电源。

在输入电源自身功率满足要求的情况下，可以直接将原有直流供电转换为高功率USB-C输出，对于实验室开发、设备老化、电源改装以及DIY应用具有较高的实用价值。

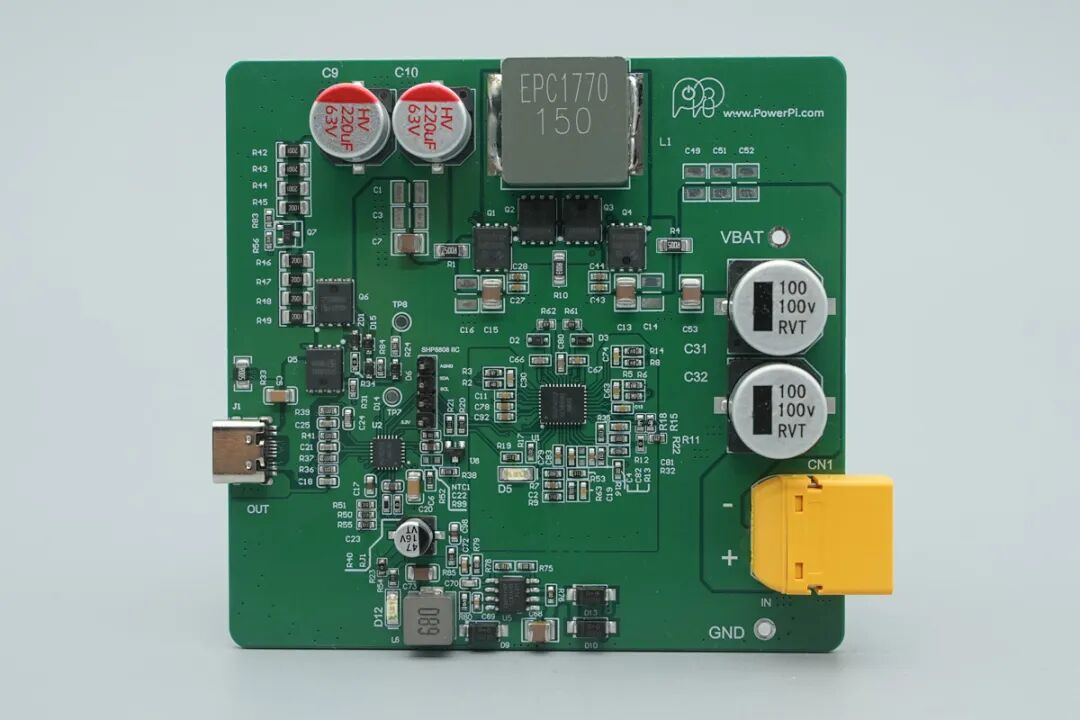

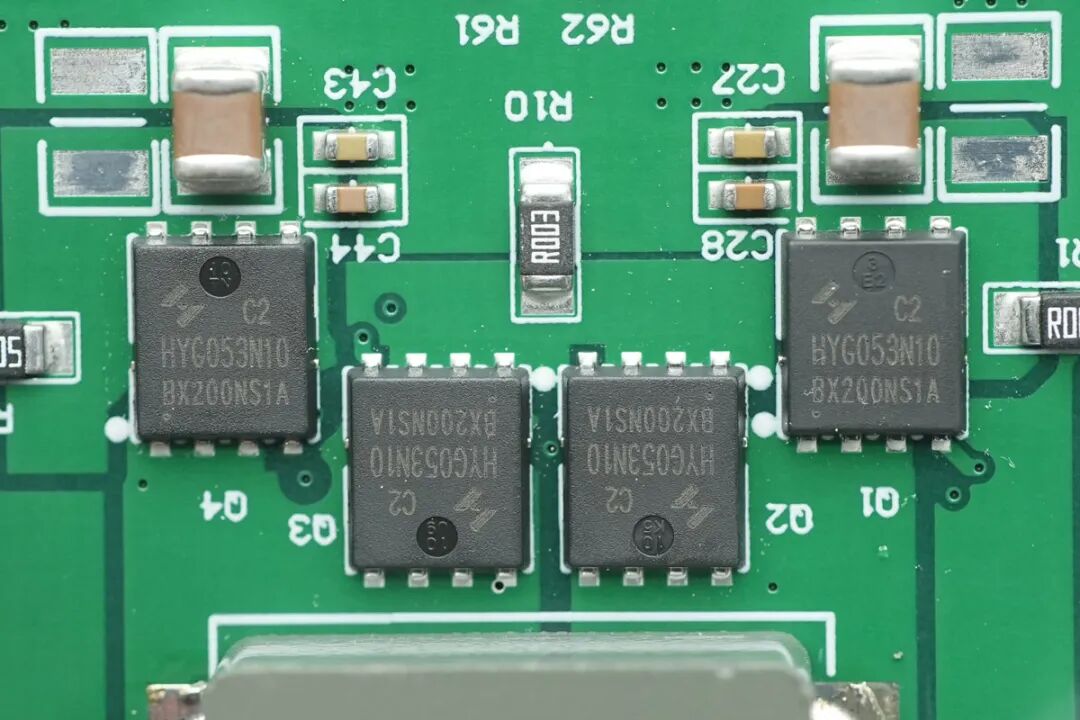

该方案核心采用4-Switch Buck-Boost四管升降压架构，由两组半桥、功率MOS及大功率电感组成，可以根据输入与输出电压关系自动进行升压或降压转换。

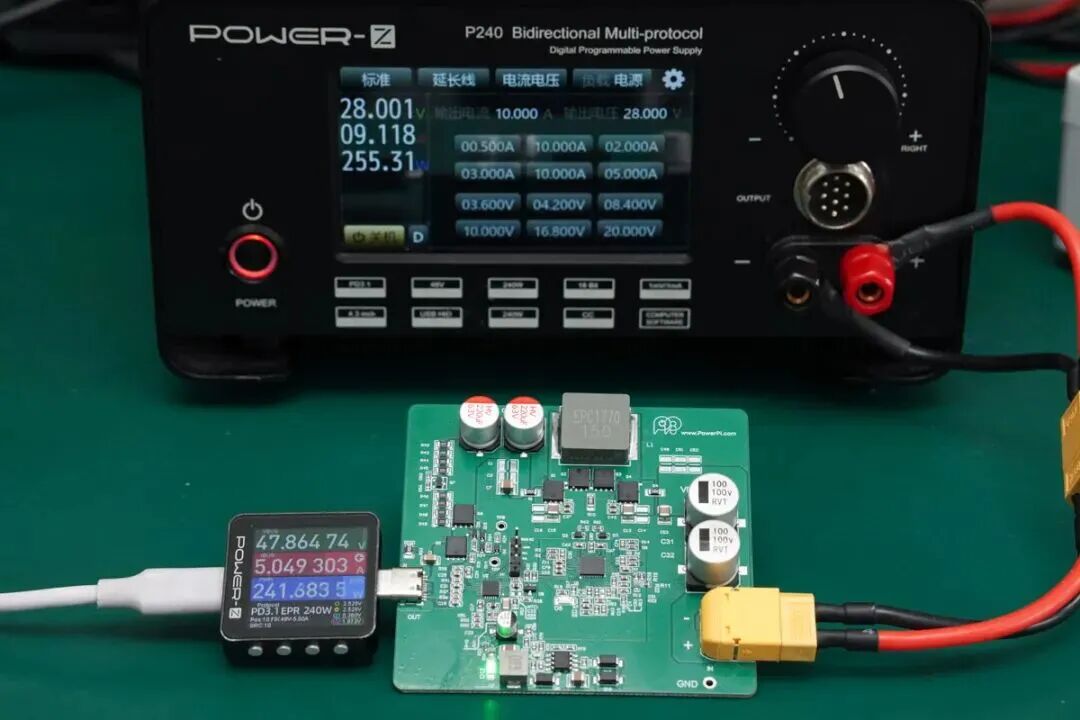

实测在28V输入条件下，X240C能够升压至48V，输出达到47.86V/5.05A、241.68W；同时也可以将24V输入降压至9V输出，体现了升降压架构在宽电压应用中的优势。

充电头网也对这款方案进行了详细的方案解析，其采用南芯SCV88062+SC81A10E、慧能泰HUSB253芯片组合。

相关阅读：

PowerPi X240C采用南芯SCV88062同步升降压控制器作为核心主控，负责四管Buck-Boost功率级控制，可根据输入、输出电压关系灵活进行升压或降压转换，为12-56V宽压输入以及最高240W输出提供核心支撑。

同时搭配南芯SC81A10E非同步降压转换器负责辅助供电。这款芯片支持6-100V宽电压输入，最高持续输出1.2A，并针对低待机功耗进行了优化。

在X240C中，SC81A10E主要将输入侧高电压转换为低压电源，为SCV88062主控及协议芯片供电，使整套控制电路能够适应12-56V宽范围输入。

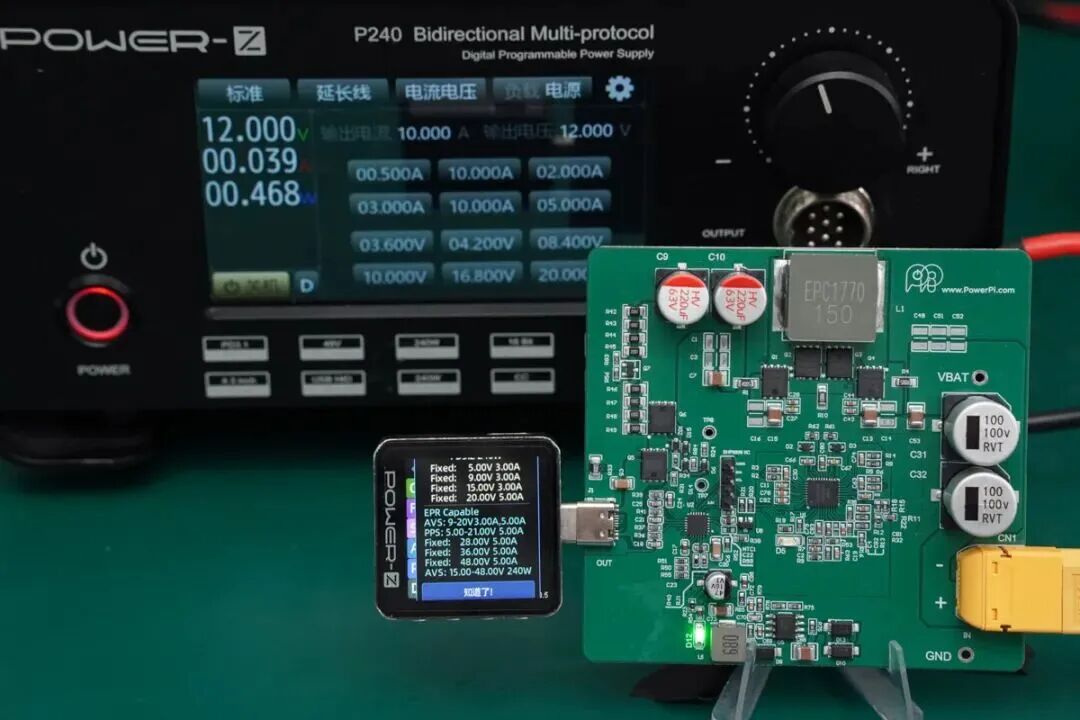

USB-C协议控制由慧能泰HUSB253负责，支持PD3.1、PD3.2以及PPS、AVS等快充协议。X240C可提供5V、9V、15V、20V、28V、36V、48V七档固定PDO，最高支持48V/5A 240W输出，同时兼容QC、FCP、SCP等常见快充协议，能够适配手机、平板以及大功率笔记本等不同设备。

协议方面，X240C的USB-C接口支持5V、9V、15V、20V、28V、36V、48V七档固定PDO，并支持PPS及AVS可调电压档位，同时兼容PD3.1/PD3.2、QC、FCP、SCP等主流快充协议，可以覆盖从手机、平板到大功率笔记本等不同设备。

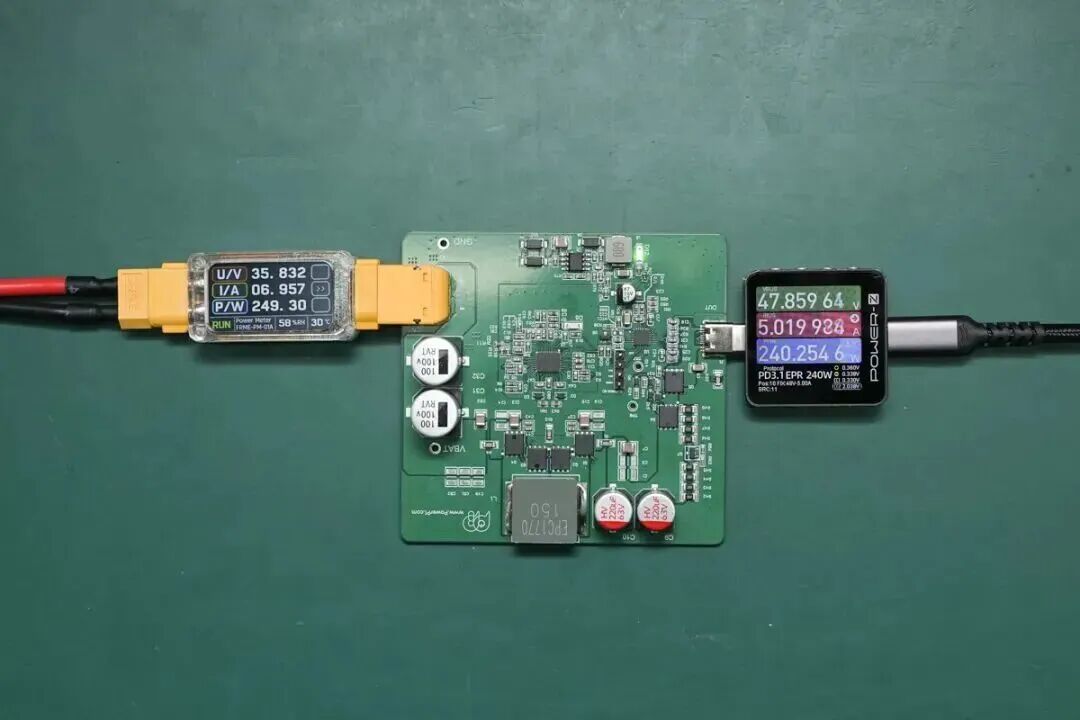

性能方面。在36V输入、240W满载测试中，实测输入功率249.30W，USB-C端输出达到240.25W，整机转换效率达到96.36%。

此外，在48V输入、48V/5A输出条件下连续进行1小时240W满载测试，输出全程没有出现中断或降档，体现出较好的持续大功率输出能力。

相关阅读：

充电头网总结

PowerPi X240C并不是简单将USB-C输出功率提升到240W，其核心优势在于12-56V宽压输入+四管升降压+240W PD输出的组合。

面对ATX电源、服务器电源、电池组、车载供电等不同直流电源，都能够通过统一模块转换为USB-C快充输出，大幅提高方案的适配灵活性。

从实测来看，X240C不仅可以稳定输出48V/5A 240W，在满载状态下还实现了96.36%的转换效率，并具备较完整的PD3.2、AVS、PPS及传统快充协议支持。

对于大功率USB-C产品开发、电源改装、实验室测试以及DIY应用而言，这是一套兼顾功率、效率与可玩性的升降压快充方案。
