拆一个可充电的直流小风扇。
风扇做工还不错，5V 5W的额定功率，打开风扇很简单，用小螺丝刀将两个塑料部件撬开即可。

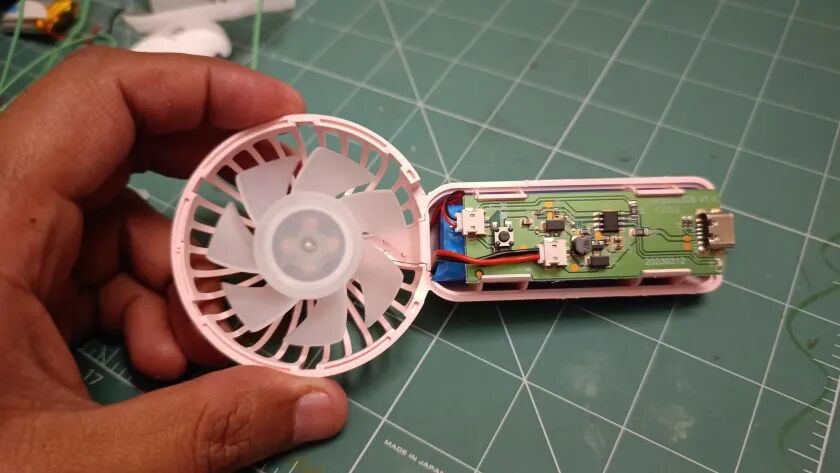

打开后可以看到一个风扇、一块单面PCB板以及位于PCB板下方的电池。
采用 6 针 USB 连接器，其中包含电源和 CC 引脚，数据引脚未外露。两个CC引脚通过5.1K的电阻到地来实现相对大电流的取电，下面链接有分析具体原因。
电池采用 3.7V 2000mAH 18650 电池。

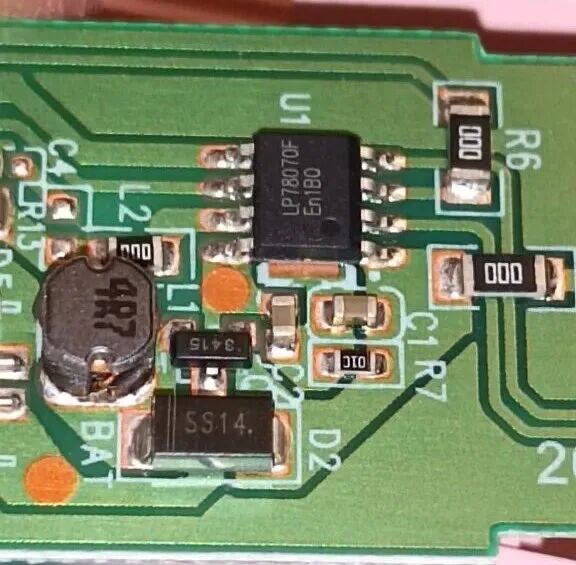

主控芯片型号为 LP78070F，SOP8封装，来自微源半导体，带充电管理与DCDC升压功能。
芯片功能很多，DCDC升压，风量显示，低电提醒，按键换挡，过流保护，短路保护等。
通过按键，切换DCDC输出电压为4.5V，6.8V，9V来实现电机的调速。
希望这次拆解分析对您有所帮助，还有没有更简洁的小风扇方案？评论区留言。
