前言
华硕推出一款破晓Mini PC，可完全适配OpenClaw部署，体积小巧，性能强劲。
其搭载了英特尔酷睿i5-13500H标压处理器 ，具备12核心16线程的强悍动力，并支持双M.2 NVME 2280固态硬盘扩展与最高32GB的DDR4双通道内存。
同时，该产品还配备了全新升级的三铜管强效散热系统、2.5G有线网口、Wi-Fi 6高速无线网络 ，以及支持4屏4K输出的丰富接口。
为了完美驱动这台性能强劲的小钢炮，华硕为其专门标配了一款100W Type-C接口的电源适配器 。
这款适配器不仅能为高性能的Mini PC提供稳定的电力支持，其100W PD输出规格还能轻松兼容轻薄本、手机等多种设备的快充需求，实用性极强。
下面就让一同看看这款大厂标配电源的内部做工与用料究竟如何 。
产品开箱
华硕破晓Mini PC的外包装盒设计简约沉稳。

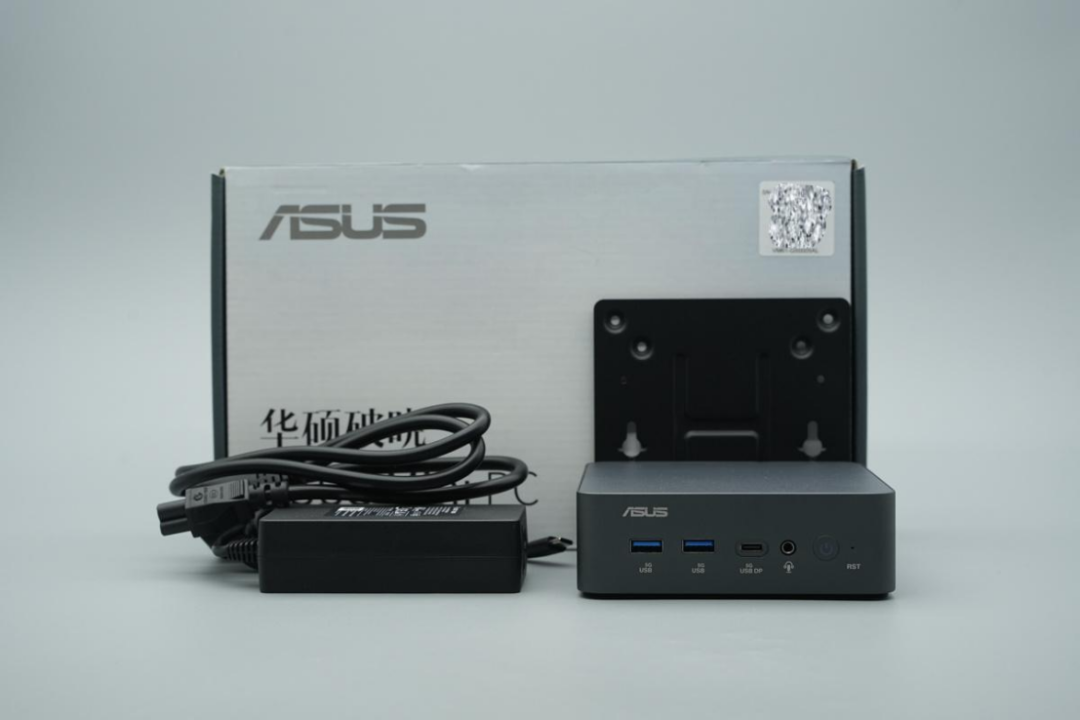

拆开包装盒，取出全部配件，包含Mini PC主机本体、显示器壁挂支架、电源适配器以及配套电源线。
华硕破晓Mini PC标配的电源适配器采用分体式线缆设计，更方便收纳。
电源线插脚采用新国标插脚设计。
交流输入线缆采用IEC60320 C5插头。
适配器输出端自带一条不可拆卸的USB-C线缆，连接处设有加厚的网尾保护，能有效防止日常弯折导致的线缆损坏。
USB-C端子网尾同样有延长加固设计。
电源适配器机身采用黑色磨砂PC防火材质外壳，造型方正，正面无LOGO。
机身AC输入端配备标准的IEC60320 C5三脚梅花插座。

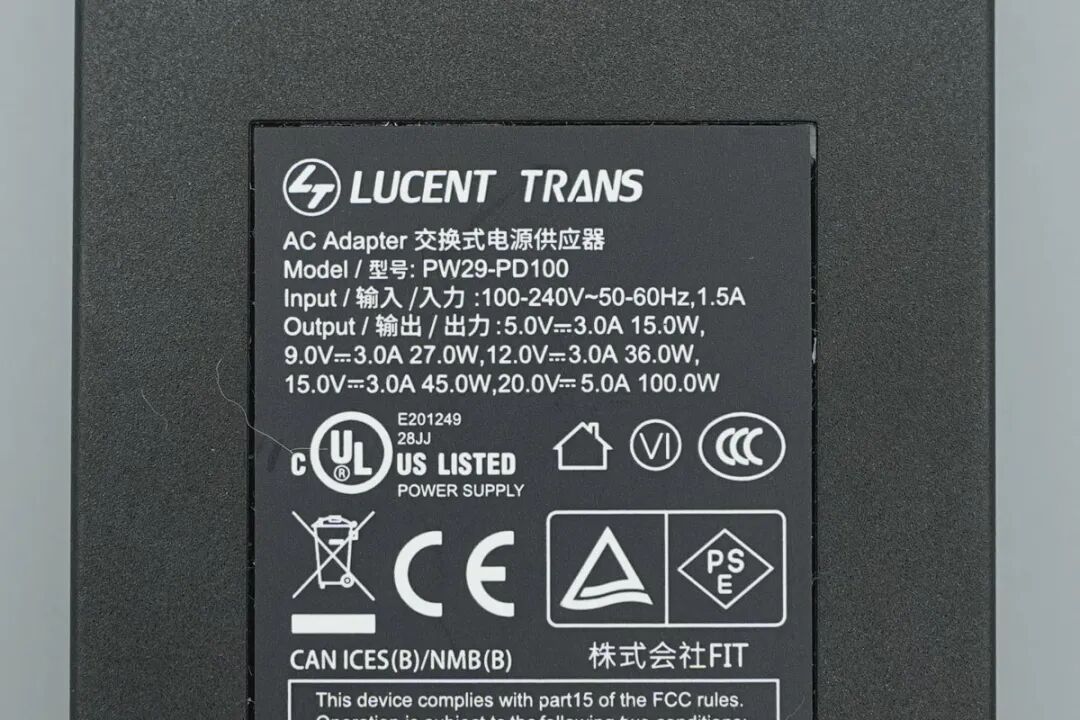

适配器背面印有详细的参数铭牌信息。
产品实际参数如下：
产品名：交换式电源供应器
型号：PW29-PD100
输入：100-240V~ 50-60Hz 1.5A
输出：5V3A9V3A12V3A15V3A20V5A
该产品通过了3C、UL、CE、PSE认证。
产品尺寸与重量
使用游标卡尺测得适配器机身长度约为110.65mm。
测得宽度约为56.50mm。

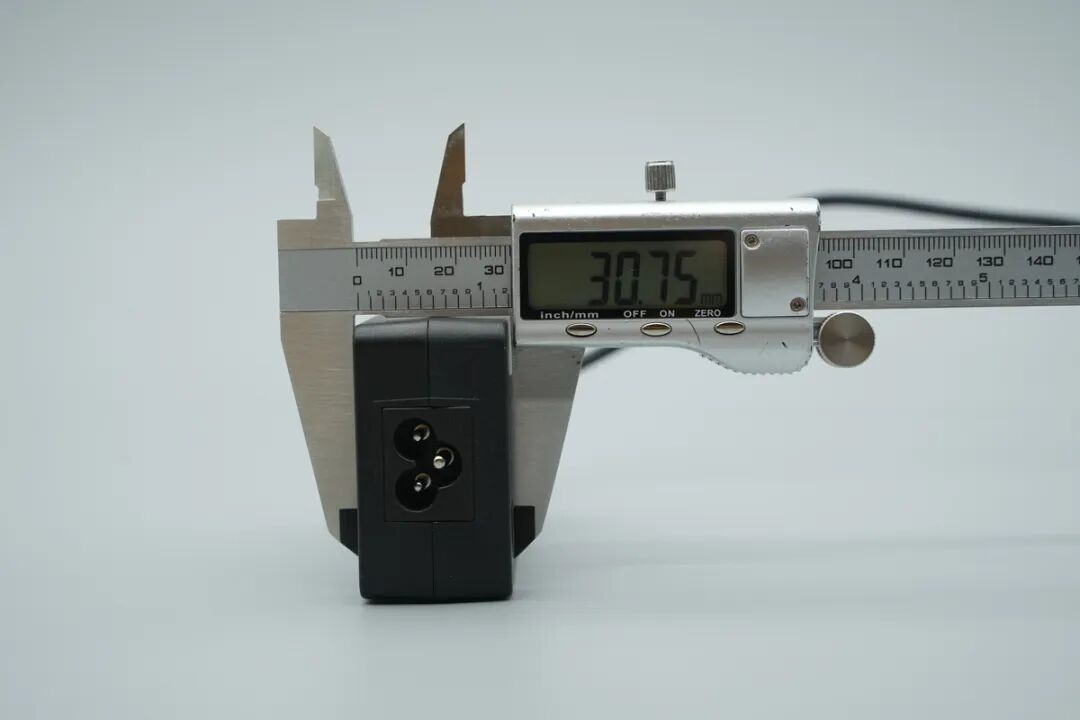

测得厚度约为30.75mm。
测得整根交流电源线的总长度约为100cm。

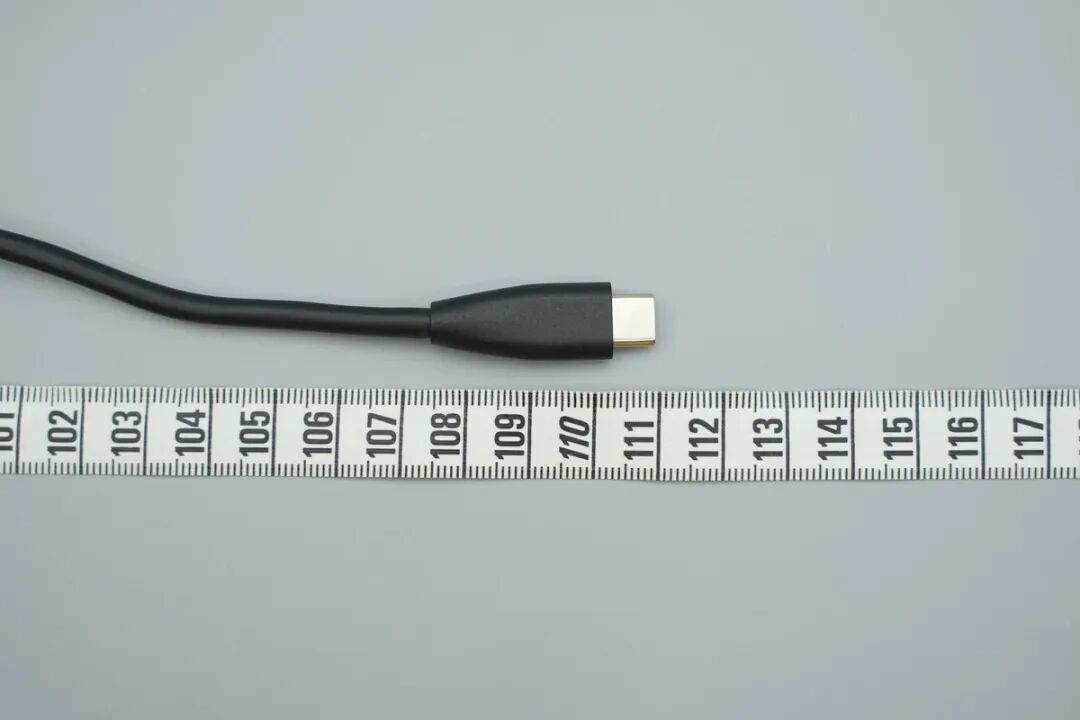

测得输出USB-C线缆的总长度约为111cm。
将适配器防止成年男子掌心，大小如图。
使用电子秤测得适配器带线总重量约为281.1g。
产品PCBA整体布局全貌解析
沿外壳接缝超声波焊接处拆开适配器，可见内部PCBA模块被大面积金属散热片全方位覆盖。并辅以导热垫，加速热量传导至外壳。
输出线缆焊接处设有打胶固定。

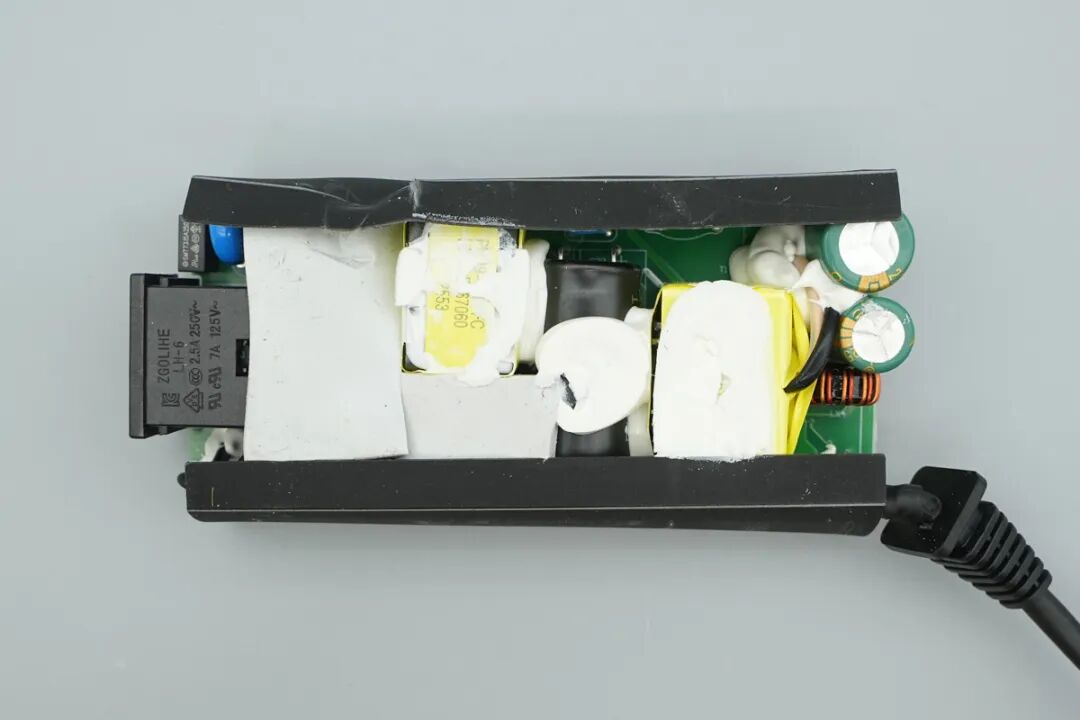

内部PCBA模块外围包裹着黑色绝缘麦拉片，并在元器件高发热区覆盖导热垫。
从背面可见麦拉片从背部延伸至适配器两侧。
从顶部可以看到内部变压器和电容等元器件之间注满了白色导热胶，保证结构稳固与散热效率。
背面从右至左依次为PFC升压二极管、PFC开关管、合封氮化镓、光耦、同步整流芯片、同步整流MOS、协议芯片以及VBUS管等。可见这款适配器整体采用PFC+QR+SR架构设计。
PFC电路解析
输入端配有一颗延时保险丝。
蓝色的压敏电阻特写，丝印10D621K。

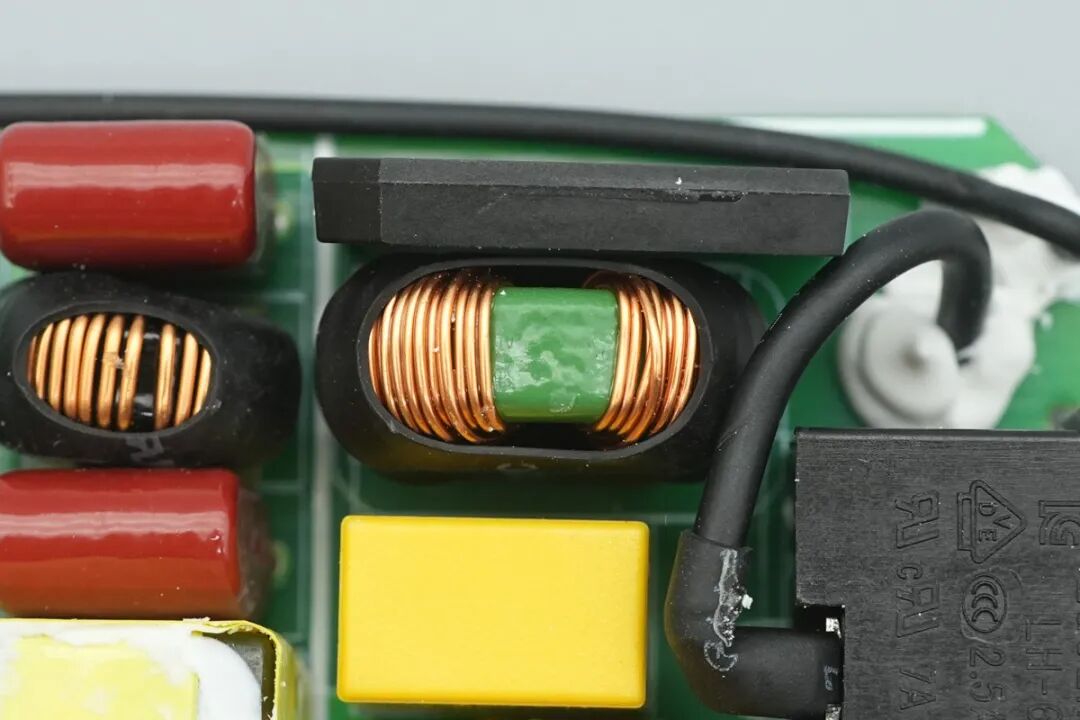

两颗双线并绕共模电感。

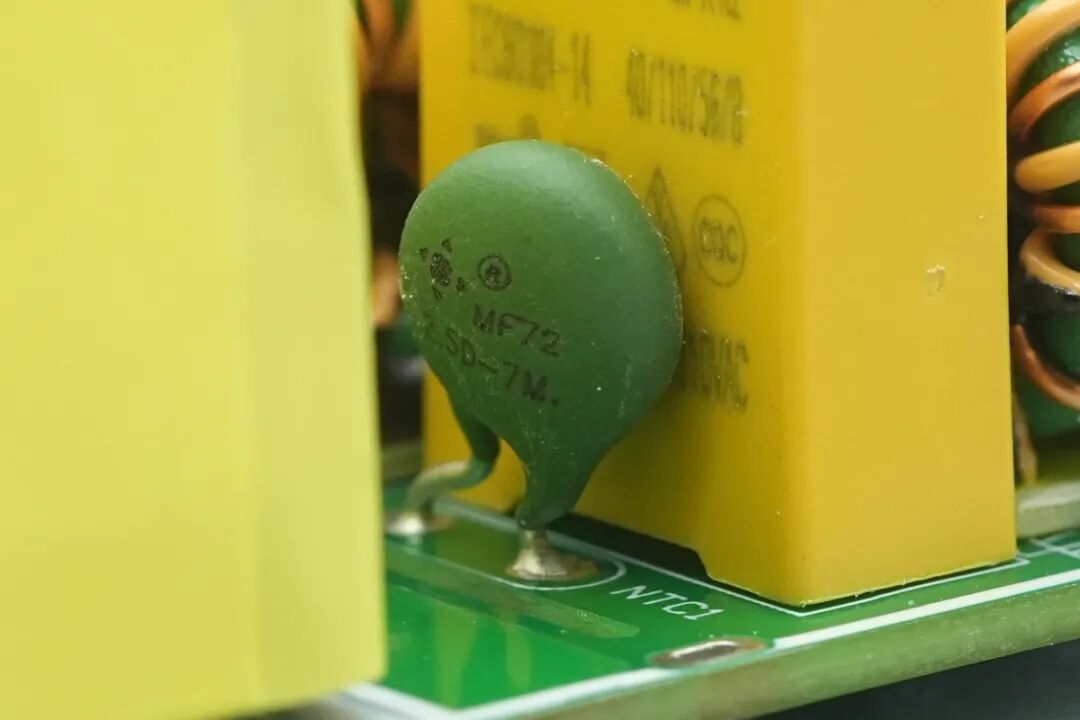

绿色的NTC热敏电阻来自松田，型号MF72 2.5D-7M。
黄色的安规X2电容，容量为0.33uF，用于滤除差模干扰。
旁边的另一颗安规X2电容，容量为0.47uF。
另一颗共模电感，外套热缩管绝缘。
一颗整流桥，型号为GBU1010。

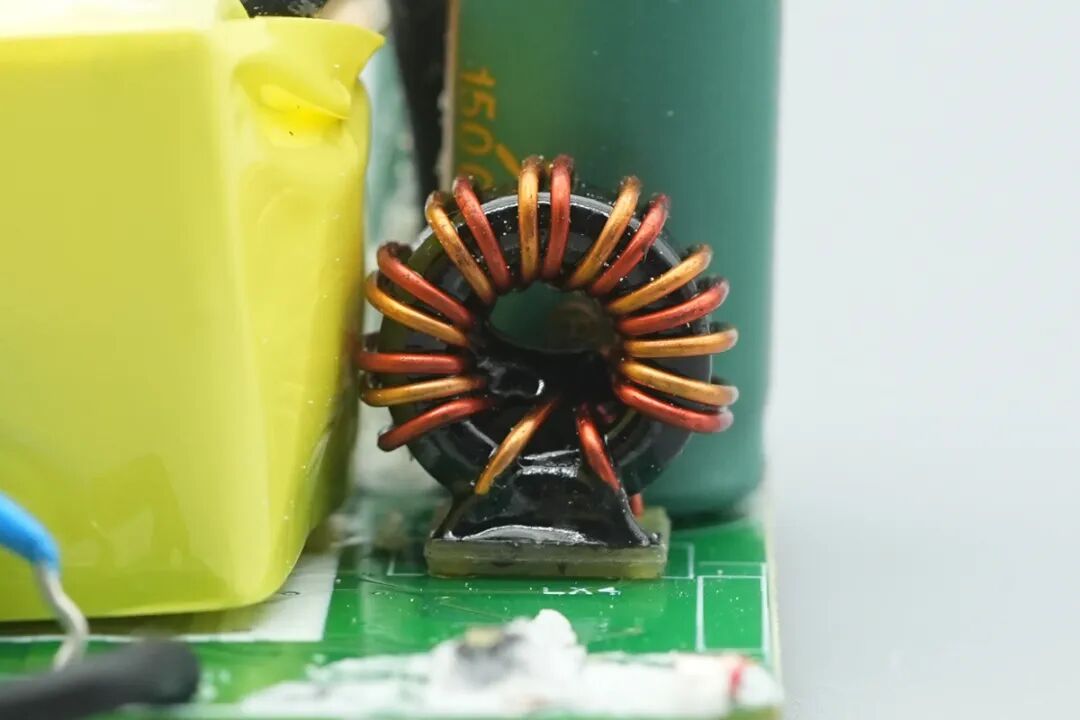

两颗用于PFC电路的红色CBB21薄膜电容与滤波电感。

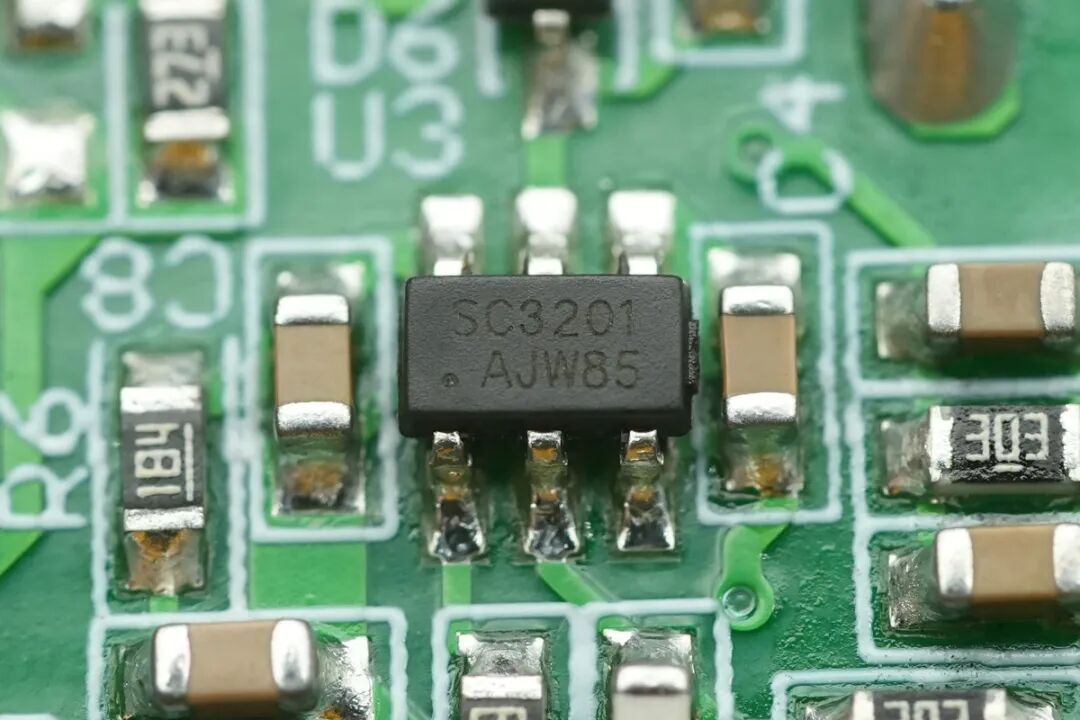

PFC控制器来自南芯科技，型号SC3201，是一种用于升压变换器的功率因数校正(PFC)控制器，采用多模式控制策略，无需在Boost电感上添加辅助绕组，就可以实现精确的谷底检测，适合于宽输出电压场景，大大减少外围器件。
相关阅读：
南芯科技SC3201采用SOT23-6封装，VDD支持9-30V，SC3201不仅支持VFB过压保护、VDD欠压保护、周期限流保护、超高温保护等多重保护措施，还支持第二级独立的过压、欠压、过流保护。
可用于USB-PD充电器，AC-DC适配器，LED驱动器、工业电源、电动工具等领域。
产品内置的氮化镓PFC开关管来自ZIENER致能，型号ZN65C1R200L，为Cascode级联结构的氮化镓开关管，耐压700V，瞬态耐压为800V，导阻200mΩ，栅极支持20V耐压，具备低栅极电荷，有效简化驱动电路。
该产品适用于快充、通信电源、数据中心和照明应用，采用DFN8*8封装。
致能ZN65C1R200L资料信息。
一颗PFC整流管，丝印模糊难以辨认。
一颗丝印MUR460的二极管。
初级主控电路解析

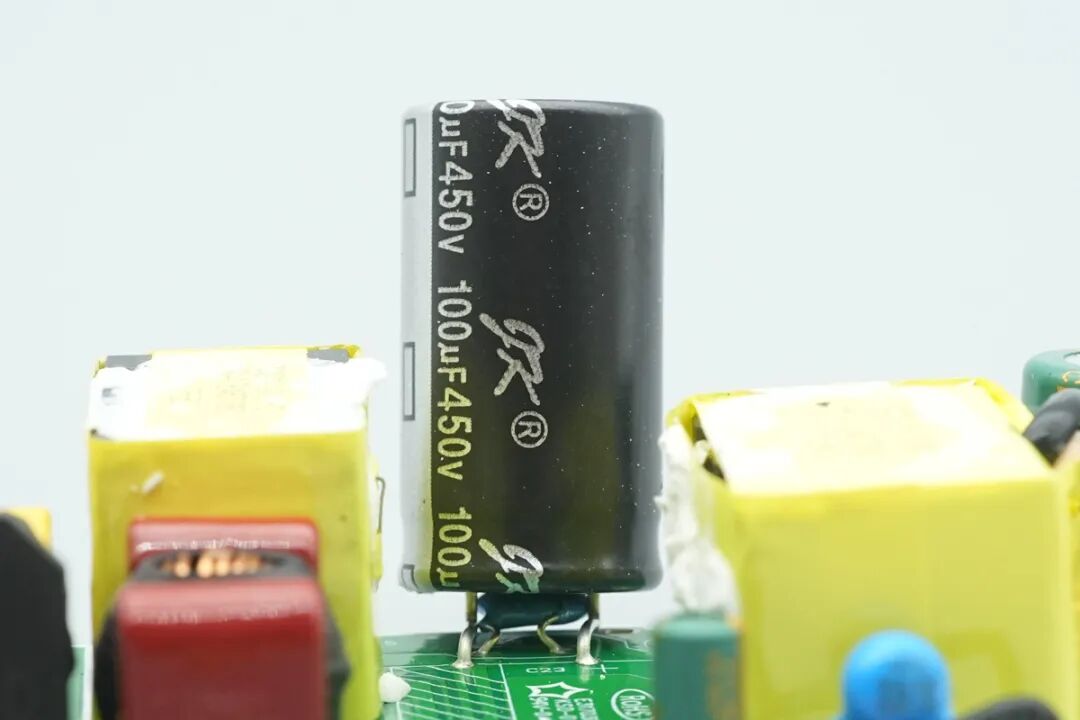

高压滤波电容来自JK军康，规格为450V 100μF。
蓝色高压瓷片电容，料号103M。
主控芯片供电电容来自JK军康，规格为100V 4.7μF。
电源主控芯片来自南芯科技，型号SC3057B，这是一款高频、准谐振反激PWM变换器，采用QFN6x8封装，集成700V GaN，可实现高效率和可靠性。
该芯片内置了X电容器放电功能以及通过HV引脚的高压启动电路。因此，通过HV引脚可以获得极低的待机功耗和超快的启动时间。
SC3057B提供了自适应的开关频率折返功能，以在整个负载范围内实现更高的效率。它在QR和DCM模式下以谷底开关方式运行，以提高效率。在无负载情况下，IC将以脉冲模式运行以降低功耗。
SC3057B具备低启动电流、快速启动和低待机功耗等功能。极低的运行电流（350uA）脉冲模式可以显著降低待机功耗，以符合效率法规要求。SC3057B提供了全面的保护功能，以防止在异常情况下损坏电路。
此外，频率抖动和智能驱动功能可最小化噪音并提高EMI性能。

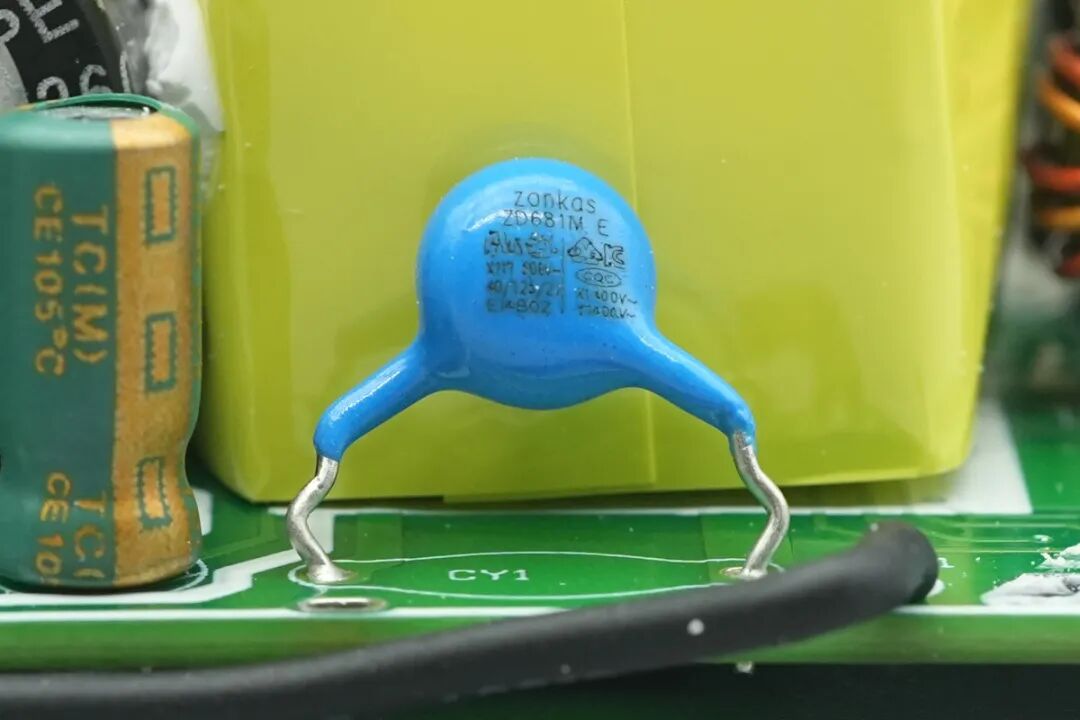

一颗蓝色Y电容，料号ZD681M。

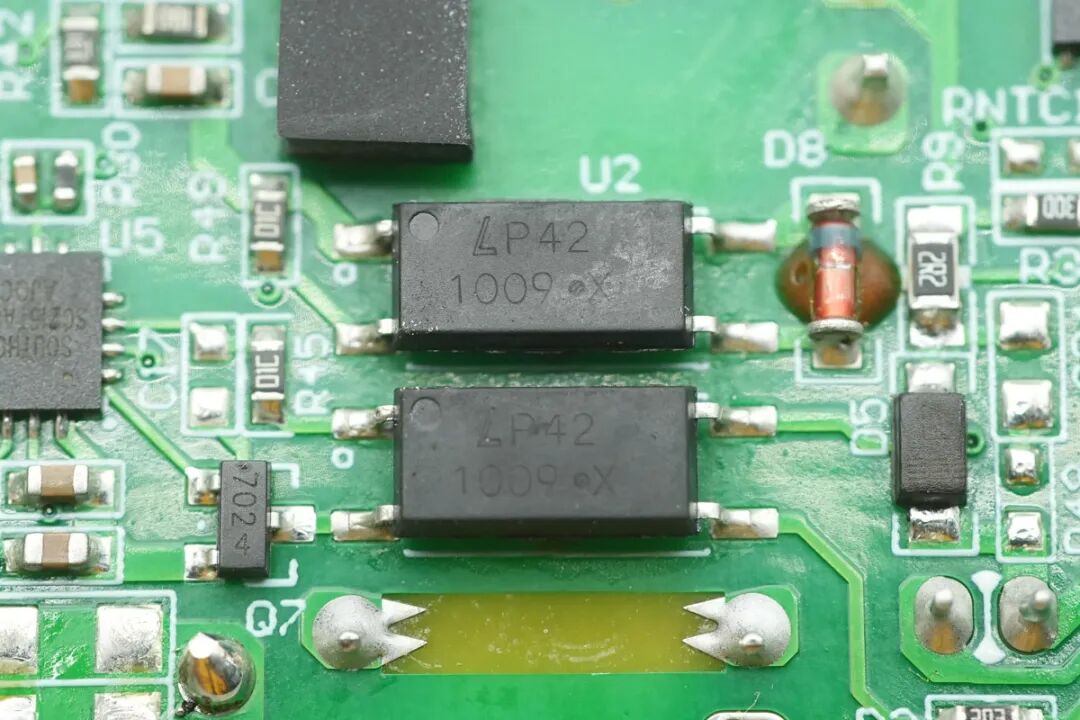

一颗光耦丝印LP421009。
同步整流电路解析
同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，采用SOT23-6封装。
该芯片输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
一颗同步整流MOS管丝印PSK1262S。
快充输出电路解析
产品内置的协议芯片来自南芯科技，丝印为SC215TA。
VBUS管来自YIDASEMI毅达，型号为N3005D，采用DFN3*3封装，耐压30V，导阻5.4mΩ，采用DFN3*3封装。
两颗输出滤波电容来自军康，规格为25V 200μF。
一颗输出滤波电感。
全部拆解完毕，来一张全家福。
充电头网拆解总结
最后附上产品的物料清单，方便大家查阅。
这款华硕破晓Mini PC配套的100W适配器外观设计简约沉稳，分体式线缆设计也更方便日常桌面收纳。
在内部电路设计方面，该电源采用了十分经典的PFC+QR+SR架构 。其电源芯片采用了南芯科技的解决方案，包括SC3201、SC3057B、SC3503以及丝印SC215TA协议芯片，确保了高达100W PD输出的稳定高效。
在功率器件的选型上，可见PFC开关管采用了款Cascode级联结构致能的ZN65C1R200L氮化镓开关管，另外VBUS开关管采用了毅达N3005D NMOS管。而在电容方面，该产品均采用了来自军康的铝电解电容。
此外，这款适配器内部PCBA模块被大面积的金属散热片包裹，发热元器件之间还填充了导热硅胶垫与导热胶。
作为原装配机适配器。无论是面对破晓Mini PC主机长时间满载使用，还是作为日常PD快充头给其他数码设备供电，都具有较高的的稳定性和可靠性。
