就在英伟达宣布将为OpenAI数据中心提供最高1050亿美元融资支持后不到两周,OpenAI又在Hot Chips大会上公布了其首款自研芯片Jalapeño的最新测试成绩,并称其在AI推理任务上的表现超过了英伟达GB300。

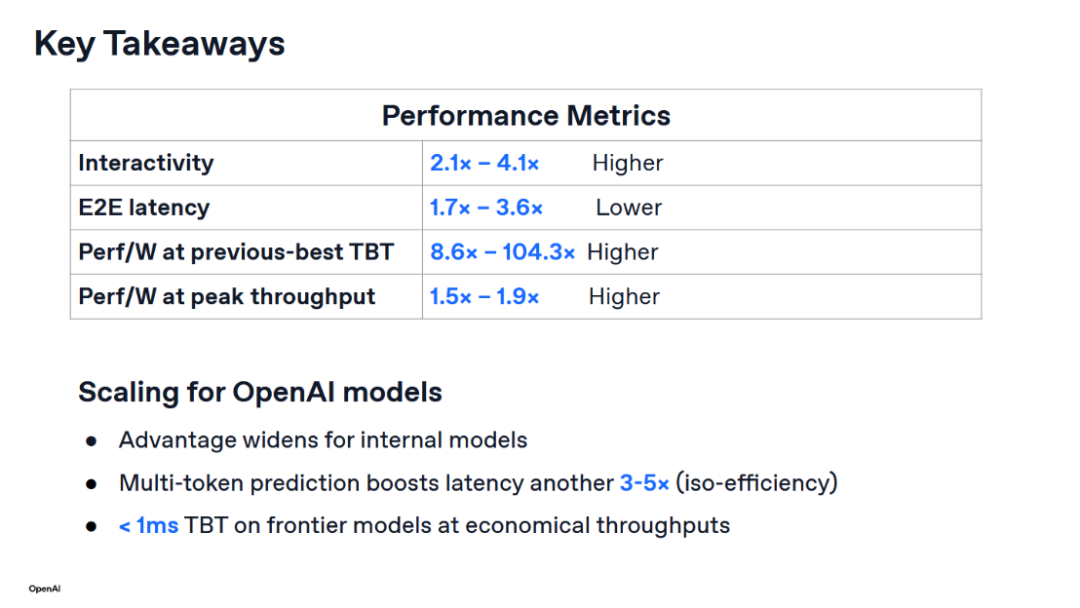

Jalapeño是OpenAI与博通共同开发的一款推理ASIC。在SemiAnalysis公开的InferenceX测试中,Jalapeño的每千瓦吞吐量达到英伟达GB200和GB300机架系统的1.5至1.9倍,同时端到端延迟降低1.7至3.6倍。值得注意的是,Jalapeño的芯片功耗额定值为700W,而此次对比的英伟达加速器额定功耗分别为1200W和1400W。OpenAI计划在今年晚些时候将Jalapeño部署到自有数据中心。
这组成绩来自三个公开模型:GPT-OSS 120B、DeepSeek R1 670B,以及Moonshot AI推出的1万亿参数Kimi K2.5。OpenAI表示,在更低延迟的运行条件下,Jalapeño的优势更加明显。在GB300此前最快的time-between-tokens设置下,Jalapeño的每千瓦吞吐量优势最高达到8.6至104.3倍。

来源:OpenAI
但这不是一次“全面对决”
OpenAI在测试中按照各加速器公布的封装TDP进行了功耗标准化,Jalapeño的额定功耗为700W,而实际测试中的持续功耗不超过550W。如果采用每颗加速器的全部系统功耗进行比较,Jalapeño为1.18kW,GB300则为2.55kW,两者之间的差距会有所缩小。此外,如果将Jalapeño与采用多Token预测的GB300进行比较,其峰值能效优势也会缩小至约1.5倍。
这组成绩不能简单理解为Jalapeño已经全面击败了英伟达。还有一个更重要的限定条件:这次测试并没有加入英伟达下一代Vera Rubin平台。
Vera Rubin是英伟达下一代AI计算平台,而OpenAI计划在2026年下半年部署的首个1GW规模英伟达系统就属于这一平台。因此,目前Jalapeño公布的成绩,主要是与现有的GB200、GB300系统进行比较,并不能直接说明它已经超过了下一代Vera Rubin。
同时,Jalapeño的定位本身也与英伟达的通用AI加速器有所不同。它是一款专门面向推理的ASIC,不负责模型训练,而模型训练恰恰是英伟达GPU目前仍然占据明显优势的领域。
因此,更准确的说法应该是:OpenAI正在推理这一特定工作负载上,用自研芯片挑战英伟达现有产品的性能和能效,而不是已经全面取代英伟达。
SemiAnalysis表示,其与OpenAI工程师在OpenAI实验室中运行了InferenceX测试,并认为Jalapeño已经超过其测试过的英伟达、AMD和Google芯片。
Jalapeño为什么能做到更高能效?
那么,Jalapeño究竟是怎么做到的?
这颗芯片今年6月首次亮相,从RTL设计到流片仅用了9个月。每个Jalapeño封装包含一个计算Die和6颗HBM4堆栈,总容量达到216 GiB,带宽达到15.4 TB/s。
相比之下,GB300搭载288GB HBM3E,额定功耗为1400W。按照额定功耗计算,Jalapeño每瓦所对应的内存容量约高出50%。
OpenAI在Hot Chips上的介绍显示,Jalapeño的设计重点并不是简单增加HBM带宽,而是让芯片能够更充分地利用现有的HBM带宽。这也是Jalapeño架构设计的核心之一。
现代大语言模型推理过程中,不同阶段存在不同的性能瓶颈。Prefill阶段主要受计算能力影响,而Decode阶段则更加依赖内存带宽。此外,当模型状态需要在不同计算核心和芯片之间移动时,通信本身也会增加延迟,并让部分计算资源处于等待状态。
因此,Jalapeño从设计之初就试图减少数据移动和通信带来的开销。包括生成过程中使用的KV Cache在内的模型状态,可以被明确放置并保持在本地,同时根据不同推理阶段调用相应的计算、内存和网络资源。
换句话说,OpenAI并不是单纯设计一颗计算芯片,而是从模型推理的实际需求出发,把计算、内存、网络以及机架级系统放在一起进行设计。
OpenAI开始把AI用于做芯片
这也体现出OpenAI做自研芯片的另一层意义:它可以直接利用自身对模型和工作负载的理解来定义芯片。
在Jalapeño的开发过程中,OpenAI自己的AI模型也参与了芯片设计。OpenAI表示,AI帮助工程团队探索不同实现方案、缩短设计、测量和验证周期,并持续根据模型工作负载进行迭代,还参与优化芯片中的算术电路,使芯片能够在规定时间内容纳更多计算性能。
同时,Jalapeño也被设计成一个更加明确、可预测的编程目标。工程师可以通过本地存放、芯片之间的通信方式以及同步机制,为AI优化计算任务的映射和调度提供了明确的规则。
这种方式也被OpenAI用于后续的软件优化。借助Codex和GPT-Astra,团队在两个月内将三个原本不属于Jalapeño首批生产计划的开放权重模型优化到较高性能。其中,部分GPT-OSS注意力模块和混合专家模块的AI生成实现,比此前由人工专家编写的实现快1.5至1.8倍。不过,这一数据只针对特定模块,并不代表完整模型都实现了相同比例的提升。
自研芯片的下一道门槛:HBM
从这里看,Jalapeño真正值得关注的地方,并不只是一次基准测试成绩,而是OpenAI正在尝试建立一套从模型、软件到芯片和系统的协同开发模式。
但Jalapeño大规模部署也面临一个现实问题:HBM。
目前HBM已经成为半导体产业最紧张的关键资源之一。三星、SK海力士和美光的HBM产能已经销售至2027年,供应紧张程度甚至让英伟达开始测试搭载最低192GB内存的精简版Rubin Ultra配置。SK海力士CEO Kwak Noh-jung也曾警告称,2027年可能成为HBM供应紧张程度最严重的一年。
与此同时,美光在Hot Chips上表示,在容量相同的情况下,HBM所消耗的晶圆面积大约是DDR5的3倍,而且随着HBM不断迭代,这一差距还会进一步扩大。
因此,如果OpenAI按照此前与博通签署的10GW部署协议大规模扩展Jalapeño,其对HBM4的需求也将快速增加。这意味着,OpenAI不仅需要面对芯片设计和制造问题,还需要进入与英伟达争夺HBM产能的市场。
第二代已经在路上
但Jalapeño显然不会止步于第一代。
据报道,第二代芯片已经接近流片,预计将在未来几个月完成,第三代芯片也已经开始进行概念设计。第一代Jalapeño据报道采用台积电3nm级工艺,这也意味着未来一段时间,OpenAI仍将与Blackwell、Rubin等产品共享晶圆、内存和先进封装等产业资源。
有意思的是,就在OpenAI公布Jalapeño测试成绩之前,英伟达刚刚宣布为OpenAI在俄亥俄州的数据中心提供最高1050亿美元的融资支持。
也就是说,一边是OpenAI拿着自研芯片的成绩单与英伟达正面比较,另一边却仍然需要英伟达提供大规模基础设施支持。
OpenAI硬件副总裁Richard Ho也明确表示,英伟达仍然是“非常好的合作伙伴”,OpenAI依然需要大量使用英伟达产品。
这或许才是Jalapeño此次亮相最值得关注的地方,OpenAI并不是要马上摆脱英伟达,而是在训练之外的推理环节,开始建立属于自己的硬件选择。
从第一代Jalapeño,到正在推进的第二代和第三代芯片,OpenAI正在把自研芯片从一次性的定制项目,逐渐变成一个持续迭代的平台。
对于AI芯片市场来说,竞争也正在从“谁提供最强的通用加速器”,进一步延伸到“谁能够针对自己的模型和实际工作负载,把整个推理系统做得更快、更省电”。
Jalapeño或许还无法撼动英伟达在整个AI计算市场中的地位,但OpenAI已经开始证明,在AI推理这个越来越重要的战场上,模型公司自己做芯片,确实可能成为一种新的选择。
