充电头网第4116篇拆解报告。
前言
绿联推出了一款20W PDU延长线插座，这款插座采用了平直硬朗的机身与黑色磨砂塑料外壳设计，配合包装内附赠的L型金属挂耳和免打孔无痕贴，用户可以将其固定在办公桌底、墙面或机柜中，让桌面清爽有序。
该插座采用了的16合1设计，正面配备了6个新国标五孔交流插孔和6个新国标两孔插孔，还搭载了1C3A共计四个USB接口。
此外，机身侧面还设有一枚下沉式设计的过载保护开关，超载时自动断电，为日常用电安全保驾护航。
在快充兼容性方面，其USB-C接口支持QC3+、FCP、SCP、AFC、PD3.0、DCP以及Apple 2.4A等多种主流快充协议，能够提供最高20W的快充，满足手机、平板电脑以及IoT等设备的充电需求。
下面，充电头网将为大家带来这款绿联20W PDU延长线插座的详细拆解，一起来看看内部的做工与用料。
产品开箱
绿联这款PDU延长线插座的包装盒延续了家族式的白底设计风格，正面印有绿联品牌Logo、产品名称、中心印有产品外观渲染图。
包装盒背面展示了产品在办公桌下的实际安装使用场景，并详细标注了产品的各项规格参数以及两种安装方式的图文说明，方便用户快速上手。

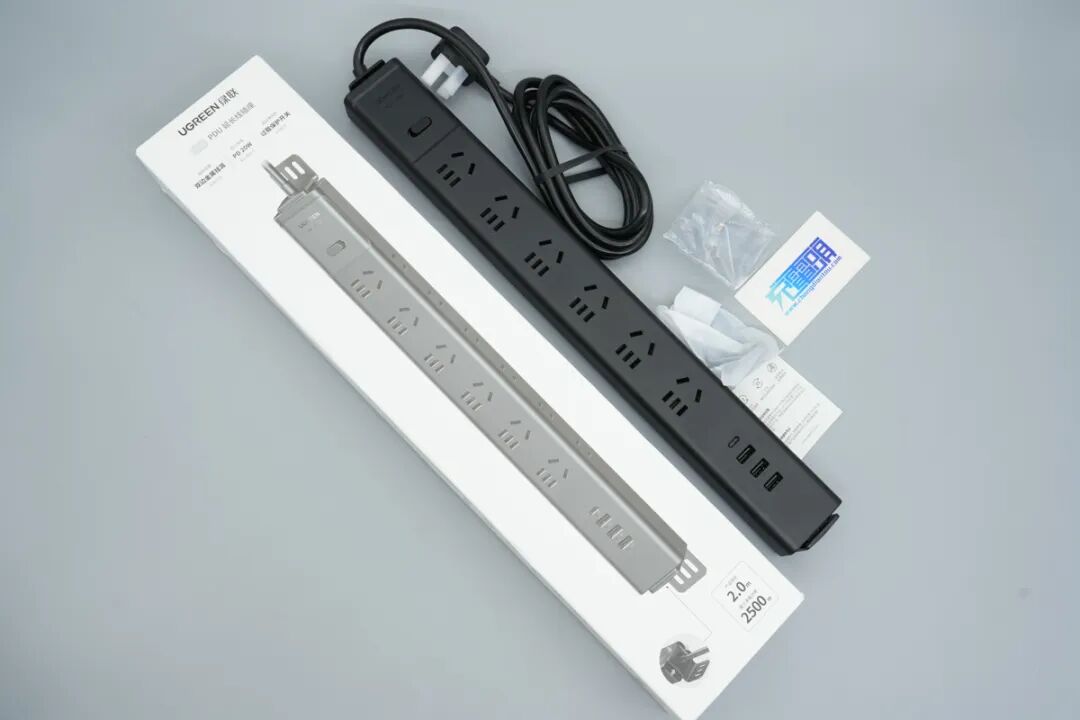

打开包装，内部除了绿联20W PDU延长线插座本体外，还附赠了挂耳、固定螺丝、免打孔无痕贴、产品说明书和保修卡。
附赠的配件特写，包含两个透明的免打孔螺丝贴，以及两片黑色的L型金属挂耳，满足用户在不同材质表面和场景下的灵活安装需求。
绿联20W PDU延长线插座长条造型，外壳为磨砂塑料材质。产品正面配备了6个国标五孔交流插孔、6个新国标两孔插孔以及快充模块。
电源线采用新国标插脚，两侧带有内凹设计方便插拔。
产品电源线径为3×1.0mm²。
机身右侧设有一枚下沉式设计的过载保护电源开关，在电流过载时可自动断电保护设备安全，下沉设计也能防止日常误触。
机身左侧的USB快充模块配备了1C3A共四个USB接口，所有USB接口母座均采用黑色胶芯。
机身两端可安装附赠的金属挂耳，方便将插座固定在机柜、墙面或桌底等位置。
从侧面观察，插座整体较为纤薄，线条平直硬朗，符合PDU机柜插座的使用需求。
插座正面特写，插孔之间间距合理，内部带有安全门设计，防止异物插入造成触电风险。
插座背面设计非常平整，四角设有凸起的防滑脚垫，中间印有产品的详细铭牌参数信息。
参数特写如下：
型号：S120
技术参数：2500W MAX 10A MAX 250V~
USB输入：200-240V~ 50Hz 300mA MAX
USB-C输出：5.0V3.0A / 9.0V2.22A / 12.0V1.67A 20.0W MAX
USB-A1/A2/A3输出：5.0V3.0A 15.0W MAX
USB输出总功率：20.0W MAX。
制造商：深圳市绿联科技股份有限公司
该产品已通过3C认证。
尺寸重量
测得产品机身长度约为44cm。
测得机身宽度约为49.10mm。
测得机身厚度约为31.41mm。
测得电源线总体长度约为200cm。

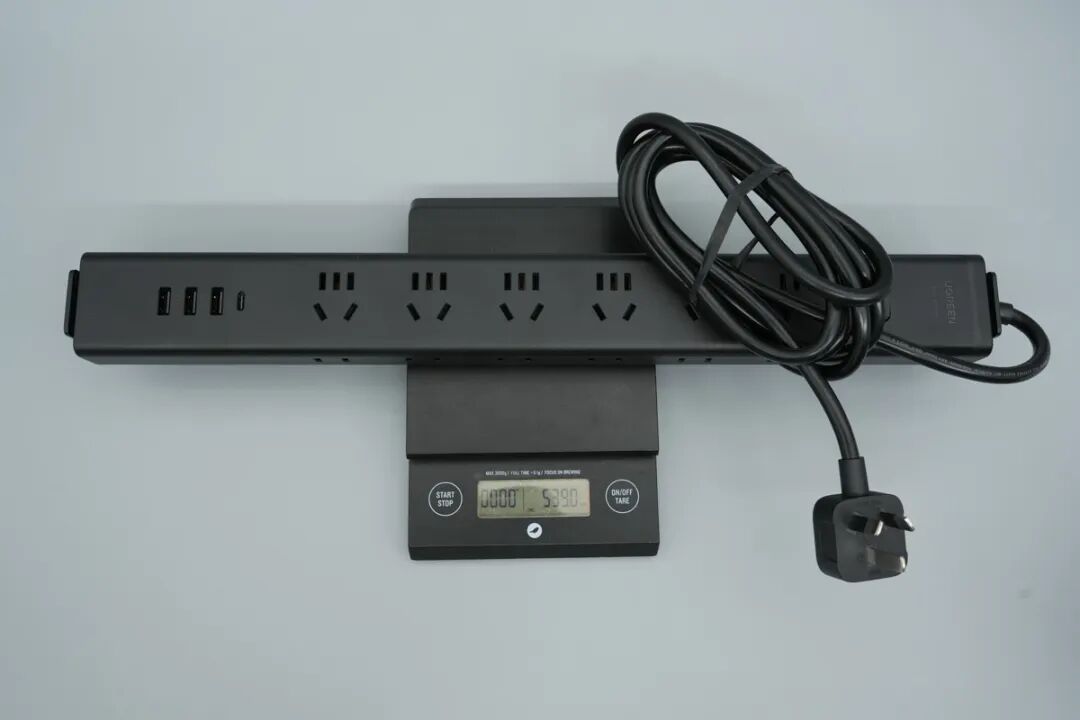

测得其总重量约为539.0g。
快充协议测试
使用POWER-Z KM003C测得USB-C接口支持QC3+、FCP、SCP、AFC、PD3.0、DCP以及Apple 2.4A快充协议。
相关阅读：
PDO报文显示USB-C接口具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
相关阅读：
测得USB-A1接口支持DCP充电协议。
测得USB-A2接口支持DCP和Apple 2.4A充电协议。
测得USB-A3接口同样支持DCP和Apple 2.4A充电协议。
简单看过产品外观和快充兼容性，接下来正式进入产品拆解。
产品电路全貌解析
拆开插座背部的固定螺丝，打开后盖。可以看到内部插座部分采用了一体铜带连接，USB模块则采用了一块独立的蓝色PCBA主板安置在插座一端。
插孔内部的一体铜带特写，表面冲压有UGREEN Logo。
电源线尾端进入机身后，火线连接到过载保护开关，焊点饱满。
地线、零线、火线分别焊接连接到一体铜带上。
电源线通过压板固定。
USB快充模块的供电线从一体铜带的末端直接引出焊接连接到PCBA。
快充PCBA模块如图所示。
将快充PCBA模块取出。正面分布EMI滤波电路、高压滤波电容、变压器、低压滤波电容等。
USB-C接口设有独立小板。
PCBA模块背面设有整流桥、初级主控芯片、次级主控芯片、协议芯片等元器件。整体可见产品采用QR+SR开关电源架构。
初级主控电路解析
输入端延时保险丝特写，规格为2A 250V，用于过流保护。
旁边设有一颗NTC热敏电阻，用于抑制浪涌。
一颗工字电感，外套热缩管绝缘。
一颗输入端整流桥来自PINGWEI平伟，型号为ABSR210，采用ABS封装，规格为1000V 2A。

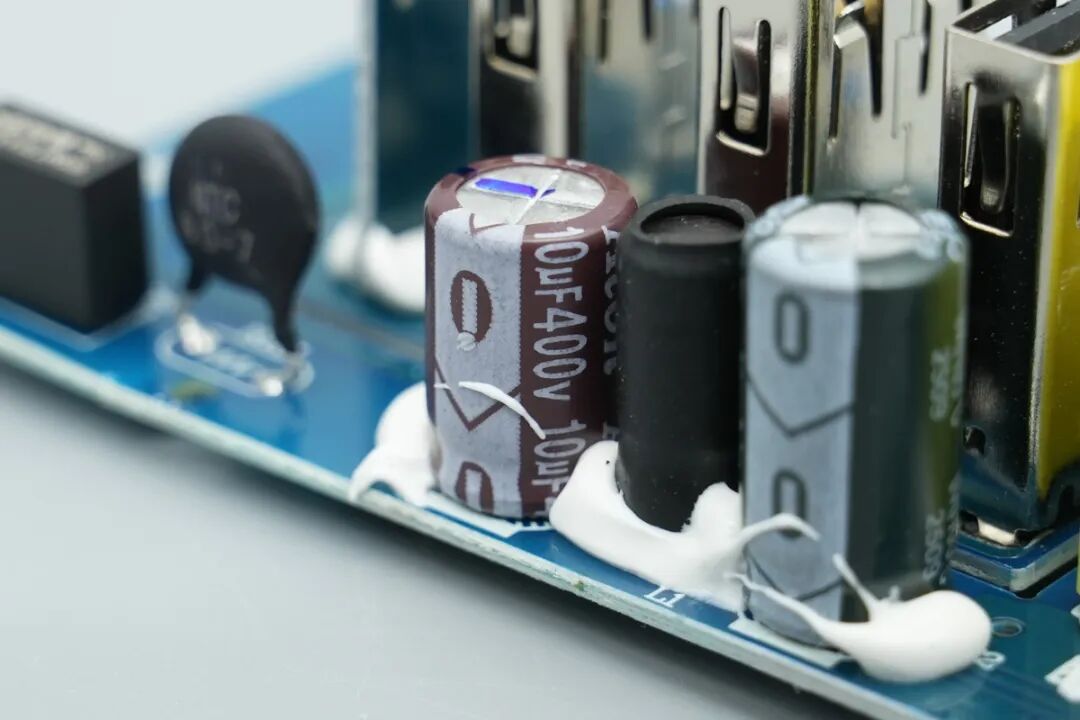

一颗高压滤波电容来自Acon新中元，规格为400V 10μF。
一颗高压滤波电容来自Koshin东佳，规格为400V 15μF。
一颗主控芯片供电电容来自Acon新中元，规格为50V 10μF。
一颗初级主控芯片来自DK东科，型号为DK8120AP，该芯片是一款集成700V氮化镓的准谐振QR反激式AC-DC电源管理功率开关芯片。
相关阅读：
芯片集成了高压启动电路与恒功率控制功能，待机功耗低于50mW，最高开关频率限制为 110kHz。其能大幅简化外围电路设计，有效提升整体系统效率与功率密度，适用于高功率密度快速充电器、笔记本及平板电脑适配器等场景。
芯片内置谷底检测与退磁检测电路以降低开通损耗，并通过抖频技术改善EMI性能。同时具备 25kHz 最低频率钳位，能有效抑制音频噪声 。
芯片采用ESOP-7封装 ，集成了VCC过/欠压保护、输出过/欠压保护（OVP/UVP）、过温保护（OTP）、初级过流保护（OCP）以及 CS/VS 引脚异常检测等多重保护机制 ，保障电源系统运行的安全稳定。
变压器喷码BLJ20W-TB。
一颗丝印CT1018光耦。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1221K。
特锐祥贴片Y电容资料信息。
相关阅读：
另一颗贴片Y电容同样为TMY1221K。
同步整流电路解析
一颗同步整流芯片同样来自DK东科，型号为DK5V60R10VP。该芯片内部集成了耐压60V、内阻10mΩ的功率NMOS管，可取代或替换市场上同等规格的传统肖特基整流二极管。
相关阅读：
该芯片可以大幅降低二极管的导通损耗，从而显著提升整机的工作效率并实现超低温升。
DK5V60R10VP采用了先进的自供电技术与智能检测系统，无需外围供电或前端同步信号即可独立工作。
该芯片能够兼容CCM、DCM及QR等多种工作模式，并采用紧凑的SOP-8封装，非常适合应用于USB充电器、电源适配器以及LED驱动等反激式（PSR、SSR）电路场景。
快充输出电路解析

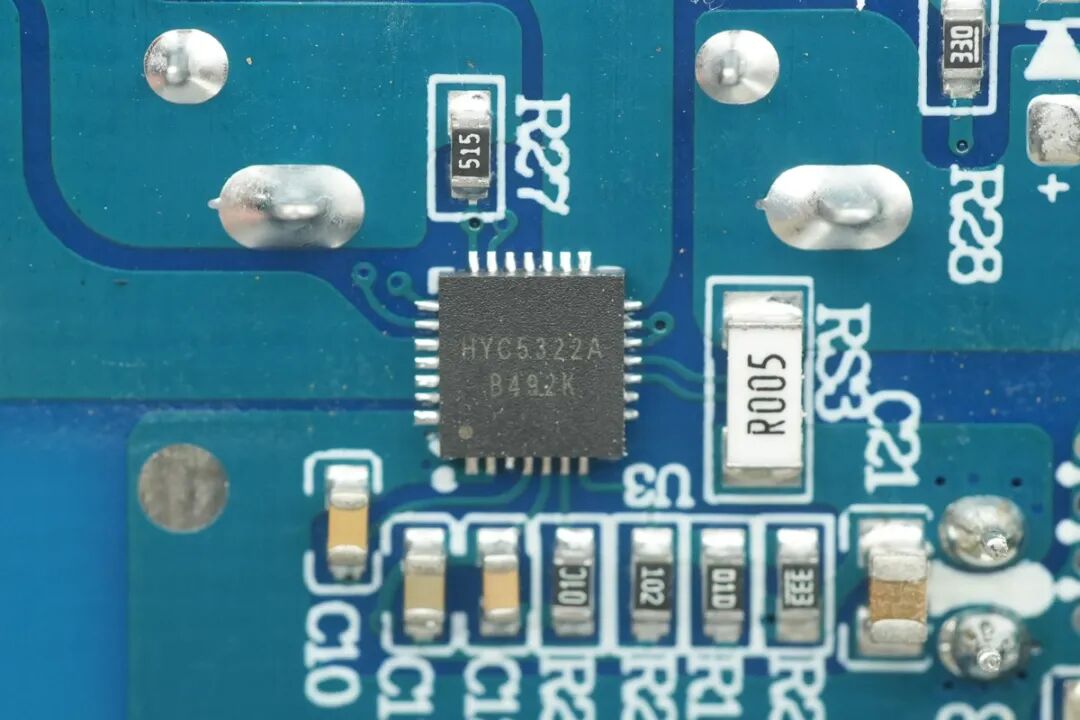

产品内置的协议芯片来自HYASIC华源智信，型号HYC5322，采用QFN-28封装，这是一款高性能、高集成度的USB Type-C电源传输和Type-A双端口控制器，集成了两个超低阻抗路径电源开关，支持7个PDO，具有可编程的电流和电压，符合USB PD3.1快充规范。
一颗输出滤波电容来自东佳，规格为16V 470μF。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
绿联20W PDU延长线插座凭借其多达16个孔位的丰富配置与灵活的挂装设计，解决了桌面及机柜环境下多设备供电与线材凌乱的痛点。
通过拆解可以发现，这款插座内部做工扎实。其交流插座部分采用了一体铜带连接工艺，且每个插孔内部均带有防止触电的安全门设计。
独立的USB快充模块采用了两颗来自东科半导体的合封氮化镓初级主控芯片与同步整流芯片，大幅简化了外围电路设计并有效提升了整机转换效率。
输出端则搭载了华源智信HYC5322控制器来实现多口快充控制与协议识别。此外，PCBA还选用了新中元与东佳的滤波电容以及特锐祥的贴片Y电容。整体而言，这是一款用料扎实且实用的延长线插座。
