充电头网第4109篇拆解报告。
前言
在 AI 时代效率至上的背景下，智能办公硬件正迎来前所未有的形态创新。钉钉最近全新推出的一款跨界创新办公神器——钉钉DingTalkA1 Pro工作助手。
该产品不仅是专业级AI录音卡，还兼具无感磁吸的轻薄移动电源形态。
在设计与续航方面，DingTalkA1 Pro拥有6.4mm轻薄机身，内置磁吸设计能够完美贴合手机背面，不仅携带轻便随心，更加入了充电宝模式，能够在关键时刻为手机快充，拒绝外出断电焦虑。
同时，机身内蕴藏了2980mAh的大容量电池，带来了三倍于常规录音笔的续航体验，在作为独立录音卡使用时甚至能提供长达180天不断电的超长续航。
在核心的拾音与AI体验上，A1 Pro迎来了全面超越。硬件上首发搭载MEMS指向麦克风，配合革新的声学架构，实现了10米超远距离的高清拾音，让音质更清晰。
软件层面，依托钉钉的AI引擎，它支持一键开启自动无感工作流；不仅提供长按即时录音、短按一键标记等多模态丰富信息输入方式，还支持多达70+种语言的精准转写、声纹区分，以及21种语言实时翻译与8种语言实时互译。
音频文件不仅能通过蓝牙与WIFI双通道实现秒级快传、边录边传，还能自动生成多维度的AI总结、自动同步AI表格与一键创建待办清单，让死板的录音变成高效流转的数据知识库。
此外，这款设备全面打破了系统边界，能够无缝适配苹果iOS、安卓Android以及鸿蒙HarmonyOS三大系统。
在商务人士最为看重的隐私安全方面，A1 Pro采用了国际标准AES128企业级安全加密，并提供阅后即焚的无痕模式，彻底保障商业机密不外泄。
同时该产品也已通过移动电源3C认证，使用更加安心。
接下来充电头网为您带来这款产品的实际拆解。
产品开箱
包装盒正面采用银灰色简约设计，上方印有DingTalk A1 Pro产品名，下方印有钉钉的标志性飞翼Logo。
包装盒背面详细标注了产品的各项规格参数、生产信息及安规标识。实际参数我们到后面实物环节再介绍。
包装内物品全家福一览，包含钉钉DingTalk A1 Pro产品本体、内盒以及快速启用指南等。
产品正面展示，采用阳极氧化铝合金质感的银色机身，上方镶嵌一块黑色长条形亚克力面板，下方激光雕刻DingTalk A1 Pro型号。
产品边缘过渡十分圆润，化繁为简的设计极具商务感。
机身上下壳体结构紧密，接缝均匀，侧面还设有一颗电源按键，用于电源唤醒或功能切换操作。同时得益于优秀的设计，官方宣称机身最薄处达到了6.4mm的无感厚度。
机身顶部展示边缘有专门的麦克风开孔，内部声学架构经过了全新设计。
顶部转角处特写，设有多个麦克风阵列拾音孔，配合专业指向麦，最高支持10米超远距离的高清拾音。

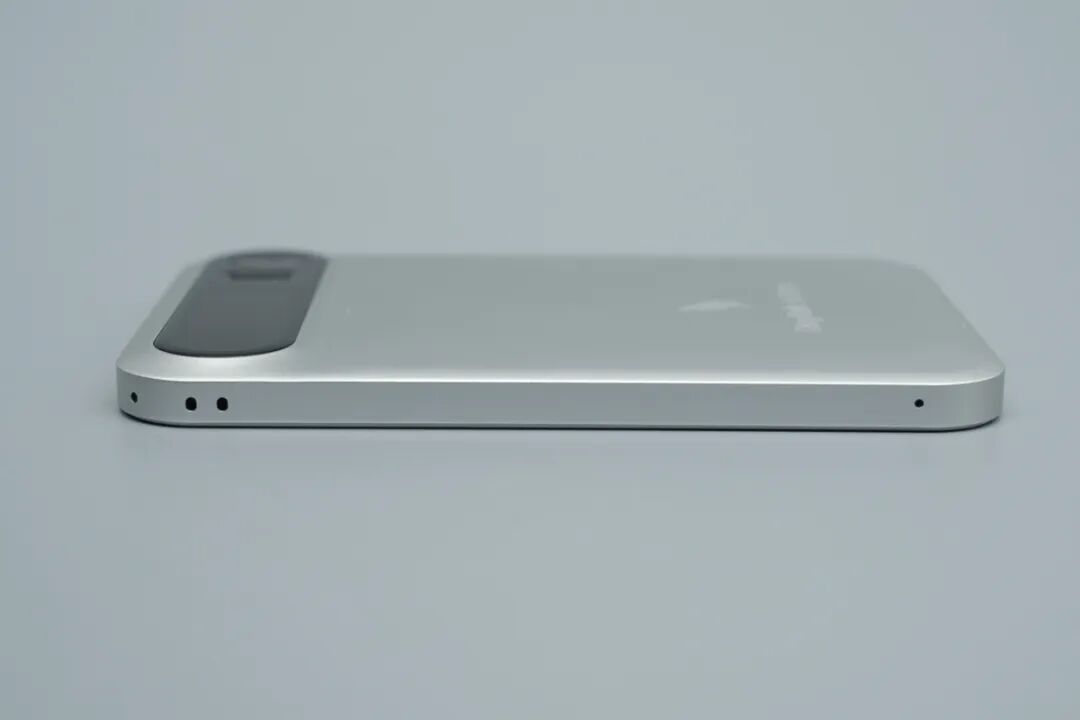

机身另一侧面同样保持了简洁圆润的设计，右侧边缘同样带有麦克风开孔。
机身底部中心设有一个USB-C双向快充接口，两侧带有麦克风孔。
机身背面展示，中间印有一圈灰色的MagSafe磁吸定位线。
背面底部丝印有与包装盒一致的详细参数信息。
产品名称：钉钉AI办公小助理 Pro（具有移动电源功能）
型号：DTA1P
输入：USB-C IN: 5V3A、9V A、12V1.5A
输出：USB-C OUT: 5V 3A、9V 2A、12V 1.5A
无线输出：7.5W MAX
电池额定能量：11.39Wh (3.92V 2905mAh)
制造商：钉钉(中国)信息技术有限公司。
产品已通过3C认证。
产品尺寸重量
将产品放置于成年男性掌心，大小如图所示。
测量产品长度，约为102.02mm。
测量产品宽度，约为72.04mm。
测量产品实际最厚处，厚度约为7.55mm。
放在电子秤上称重，产品重量约为95.9g。
快充协议测试
使用POWER-Z KM003V测试快充协议，实测支持PD3.0协议，输入功率可达12W左右。
相关阅读：
PDO报文显示仅有5.00V 2.50A一个档位。
相关阅读：
产品使用一览
DingTalkA1 Pro可紧密贴合在iPhone手机背面，携带方便且轻巧随心。
产品机身边缘弧度控制得当，完全不会遮挡手机的摄像头模组。
正面顶部彩色触摸屏区域特写，右侧集成了一颗带有麦克风图标的实体按键，以及一个拾音孔，支持长按即时录音与短按一键标记。
黑色面板内部隐藏了一块OLED显示屏，初次亮屏会提示“钉钉扫一扫 激活绑定”，并配有专属二维码。
屏幕可实时显示设备状态，当前模式为自用电模式。
切换模式后，屏幕显示充电宝供电ON，可开启充电宝模式时刻反哺手机电量，关键时刻给手机紧急充电。
钉钉DingTalk A1 Pro工作助手内部设计概览
正式进入拆解环节，首先小心撬开背面盖板，可见内部的无线充电发射线圈以及定位磁铁。
掀开中框结构，下方是一块大面积的锂电池，电池上方覆盖有黑色泡棉用于缓冲保护。
无线充中框线圈的FPC排线通过主板边缘的连接器扣合连接到PCB主板上。
完全拆下的铝合金中框与带有磁铁的无线充电线圈模块。
机身内部整体结构一览。大电池占据了绝大部分空间，上下两端分别布置着主副两块PCBA板，结构极其紧凑。
主PCBA区域被一张半圆形的黑色泡棉严密覆盖，边缘可见WIFI蓝牙天线。

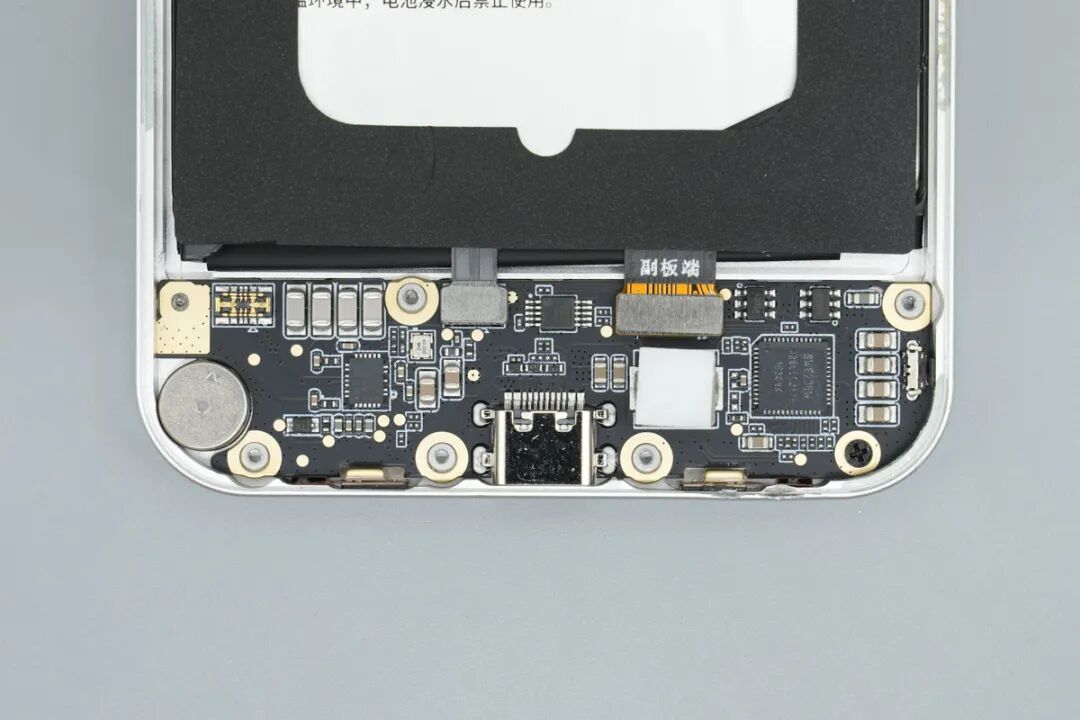

底部副PCBA板区域一览，集成有USB-C接口、电源管理芯片、多颗电容和合金电感，以及与主板连接的排线。
黑色泡棉完全取下后，可以看到顶部主板上搭载了EMMC闪存以及主控SoC芯片。
去除覆盖电池上的黑色泡棉，与副板连接的FPC柔性排线上印有主板端字样，并使用了金属压板配合螺丝进行加固，防止跌落脱开。
将底部副板同步取出，可以看到机身金属壳体的内部整体结构。

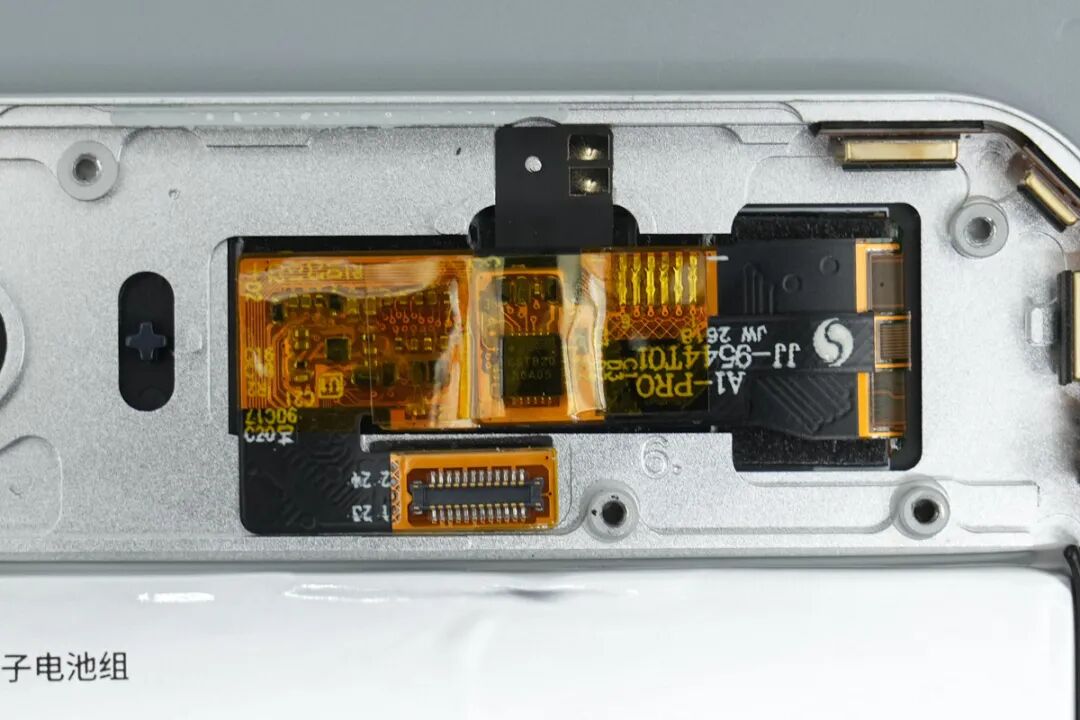

拆下顶部主板后，露出下方屏幕模块的柔性FPC排线组件。
顶部主板正面分布EMMC闪存以及主控SoC和WiFi蓝牙天线。
顶部主板背面分布麦克风、功能按键以及NCI读卡器芯片。
底部副板正面分布移动电源SoC、无线充发射芯片、模拟开关、无线充NPO谐振电容等。
接下来看麦克风分布。

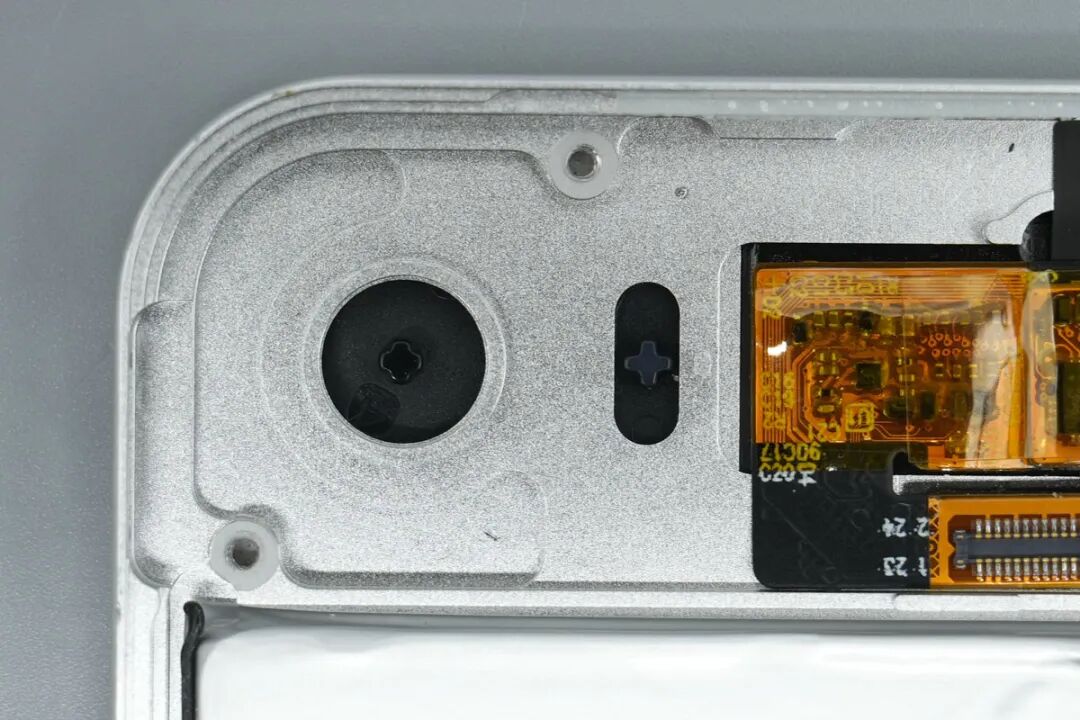

壳体正面顶部的按键开孔特写。
壳体边缘转角处设有多个长条形麦克风组成的柔性排线模块。
左下角麦克风FPC特写，表面焊接有一颗金属壳MEMS硅麦。
壳体左下角边缘还设有麦克风，同时还嵌入了一颗扁平的圆柱形振动马达，用于为用户提供交互反馈。

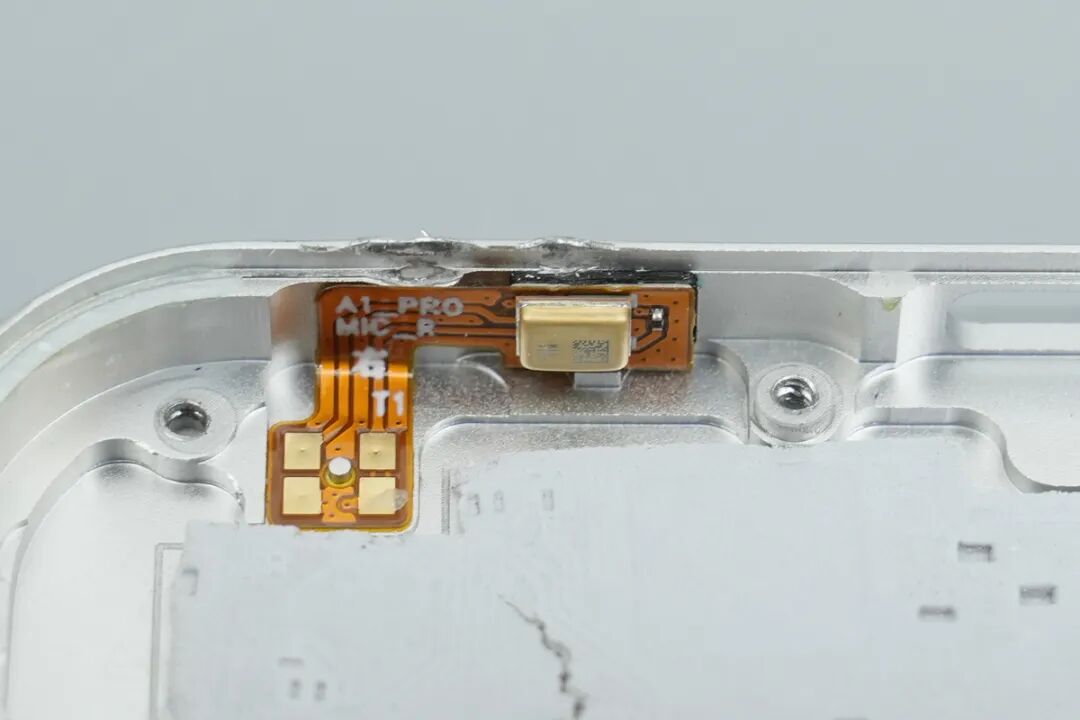

右下角麦克风FPC特写，同样是一颗MEMS指向麦克风。
顶部主板边缘还设有一颗MEMS金属硅麦。
取出的聚合物电池正面全貌，配有定制的弯折排线以及锂电保护板。
正面标示的的电池组型号为JECR，标称电压3.92V，额定容量2980mAh，额定能量11.39Wh，由珠海市嘉德电能科技有限公司制造。这块大电池相较于DingTalk A1，不仅能提供三倍续航，带来最高180天不断电的超长使用体验。
来到电池背面，可见电芯实际来自ATL新能源科技，规格为416757 3.92V 2925mAh。
钉钉DingTalk A1 Pro工作助手内部用料详细解析
产品内置的主控蓝牙音频SoC来自BES恒玄，型号BES2800HP，该芯片集成了Bluetooth以及WIFI功能，内置双核Arm Cortex-M55内核以及双核BECO NPU，采用BGA封装。
该芯片是DingTalk A1 Pro实现语音处理与蓝牙/WIFI快传的关键芯片。
为恒玄SoC提供时钟的24.000MHz晶振。
EMMC存储芯片来自HOSINGLOBAL宏芯宇，型号为HAC19-64G0BSAC，内部封装NAND闪存与eMMC 5.1接口，符合eMMC规范，容量为64GB，采用BGA封装。
一颗ST意法ST25RN300NFC控制器芯片，用于实现与手机通信交互，采用WLCSP49封装。
一颗频率为27.120MHz的贴片无源晶振，用于提供精确的时钟基准。
一颗丝印LB30的芯片。
另一颗丝印LB30的芯片。
一颗丝印36B3芯片。
一颗丝印6802A芯片。
一颗丝印K6J1A的芯片。
屏幕模块的柔性FPC排线上设有一颗电容触摸芯片，来自Hynitron海栎创，型号为CST820，采用QFN24封装，内置三角形在内的多种自电容图案，用于实现屏幕触摸交互功能。
接下来看底部副板。
产品内置的SW6236W是一款由iSmartWare智融科技设计的AACC四口多协议移动电源SoC，支持A+A+C+C任意接口快充，采用QFN52封装。
相关阅读：
该芯片集成了 5A 高效率开关充电和高达 22.5W 的高效同步升压输出，并兼容PD3.1/PPS、SCP、FCP、QC、AFC、PE以及BC1.2等多种主流快充协议。
凭借其强大的协议兼容性和高压充放电能力，该芯片能够为各类智能终端提供高效、灵活的快充解决方案 。
在系统管理与外围支持方面，SW6236W 内置了高精度库仑计和12bit ADC，用于精准测算电量及监控运行状态 。
该芯片不仅自带数码管与 3~5 颗 LED 的显示驱动，还特别支持无线充电模式与针对蓝牙耳机等小电流设备的专属充电模式 。
此外，其内置的输入输出过压保护、短路保护及 NTC 温度保护等完善机制，大幅简化了外围电路设计，提升了移动电源产品的整体安全性和可靠性。
两颗丝印8205A的VBUS管。
一颗合金电感。
一颗圣邦微SGM7222的模拟开关芯片，用于接口数据信号切换，能够确保高速信号在输出时几乎不受衰减影响，采用MSOP10封装。

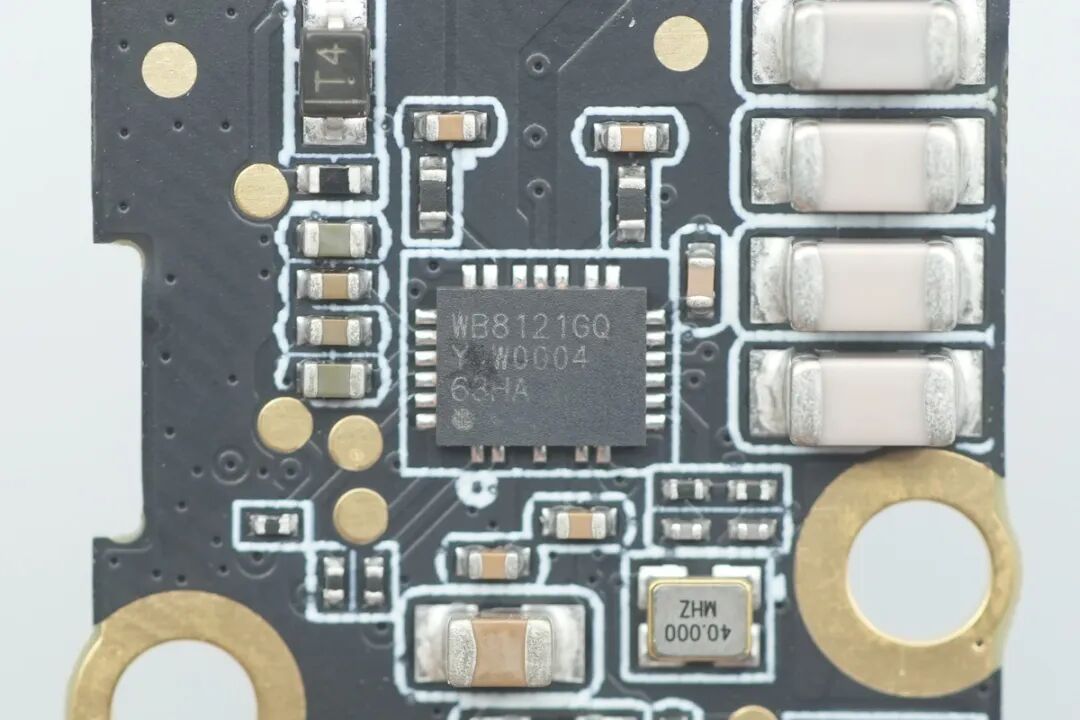

易冲WB8121是一款兼容Qi 2.2标准的15W无线充电发射芯片，采用QFN24封装。该芯片内置电压调节器、全桥驱动器、PWM模块以及ADC。
一颗40.000MHz的晶振。
四颗NPO无线充谐振电容。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
钉钉DingTalk A1 Pro作为一款探索AI时代工作新方式的全新硬件，将专业录音卡与超薄无线充电宝合二为一。
该产品拥有6.4mm轻薄机身，日常使用吸附在手机背面几乎不增加握持负担。同时该产品已通过移动电源3C认证，商旅出行无忧。
另外在内部做工与用料方面，该机同样展现了极高的集成度。
整机内部采用上下两块独立的主板，下部主板搭载智融SW6236W移动电源SOC以及易冲WB8121无线充电芯片，搭配2925mAh的ATL电芯，首创充电宝模式可紧急为手机反充，日常外出更安心。
而上部主板配备了恒玄BES2800HP蓝牙SoC与宏芯宇EMMC芯片，配合MEMS指向麦克风和全新声学架构，实现了10米超远距离拾音与WIFI/蓝牙数据快传。
整体而言，钉钉A1 Pro是一颗能够解放双手、提升职场人协作效率的智能AI录音卡。
