充电头网第4098篇拆解报告。
前言
近期，OPPO推出了一款极具创意的全新配件OPPO Bubble潮玩自拍屏。
相关阅读：
产品主打潮流新搭子，出片好外挂的产品理念，配备1.73英寸AMOLED高清触控屏，支持静态、动态视频及Live实况壁纸自定义轮播与Q版萌宠互动，还具备拍照镜像功能，助力用户使用后置摄像头轻松自拍。
通过背板磁吸与无线连接，OPPO Bubble可直接作为手机后置主摄的自拍/合拍高清预览屏，支持10米远程拍摄预览、主摄、长焦、广角切换以及物理按键一键快门，并支持跨生态兼容iPhone。
下面充电头网就对OPPO Bubble进行深度拆解，看看其内部结构设计与硬件用料究竟如何。
产品外观
产品包装采用亮银灰色背景，正中印有粉紫色行星风格印象插图，为整个包装盒增添一份灵动性。
包装盒背面印有产品的参数信息，具体细节留待实物环节介绍。

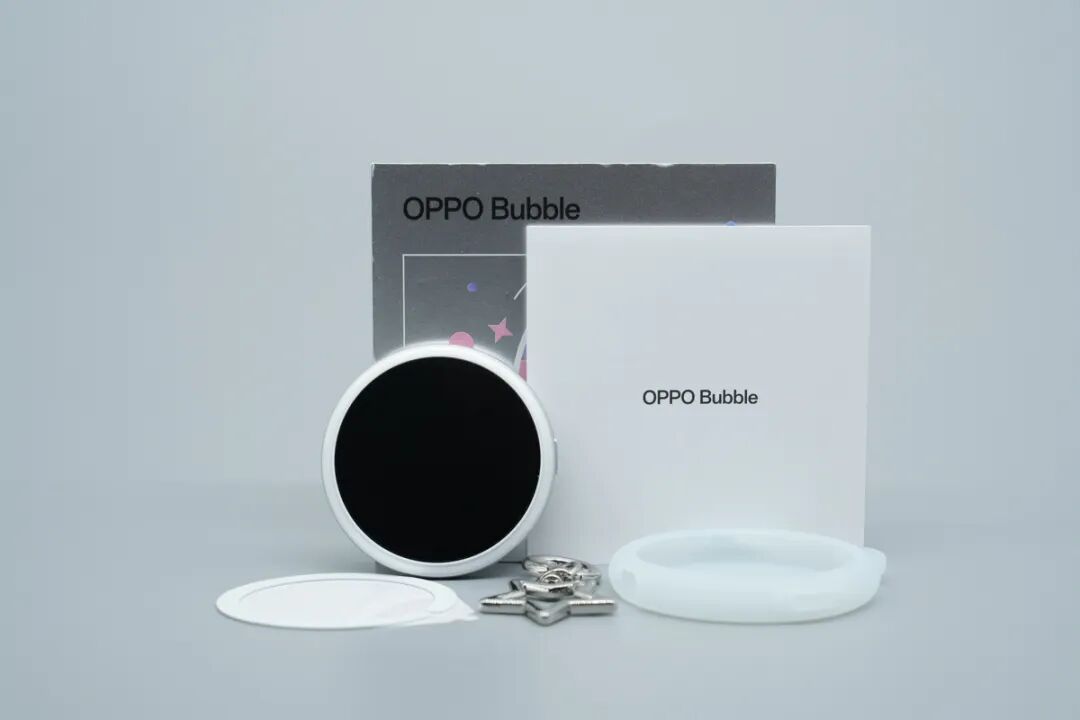

取出包装盒内部物品，包含OPPO Bubble智能电子屏本体、产品说明书、专属硅胶保护套以及星形挂扣。

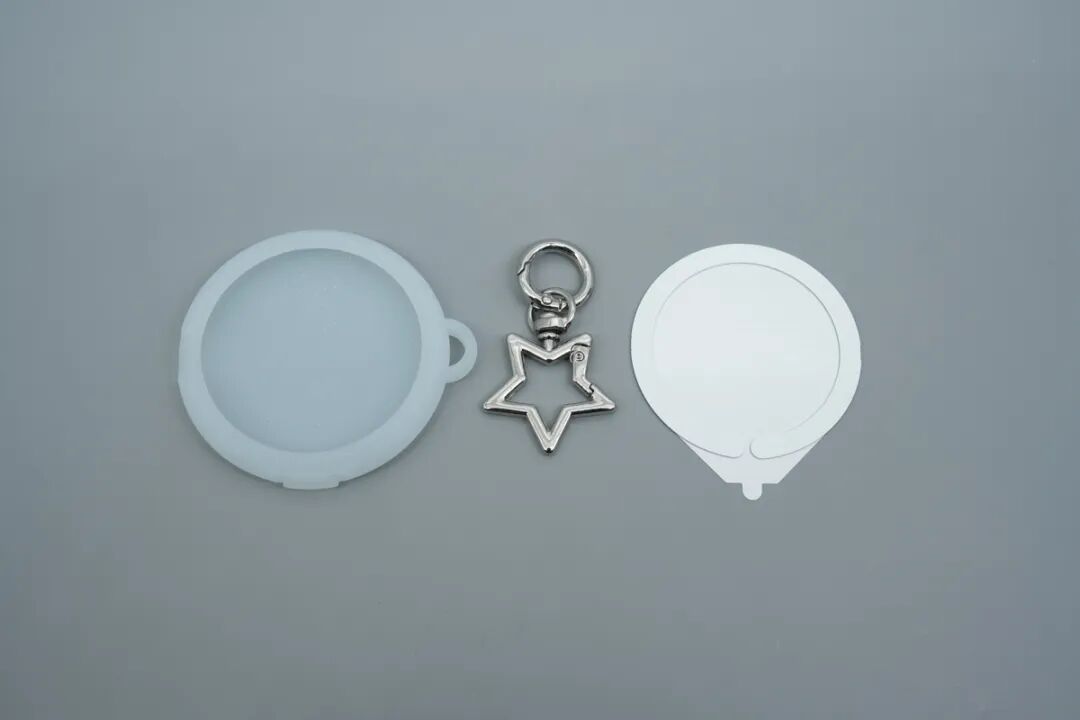

附赠的配件一览，包括一个带有细闪点缀的半透明硅胶保护套、一个精致的金属五角星快挂扣，以及一张圆形的屏幕保护贴膜。
OPPO Bubble智能电子屏本体采用正圆形的表盘设计，边缘为银色金属质感边框，正面是一整块黑色的玻璃盖板，整体圆润精致。
产品内置的1.73英寸的AMOLED屏幕在息屏状态下黑得十分深邃，与边框融合得恰到好处。
机身底部边缘设有一个USB-C充电接口，接口边缘开孔圆润无毛刺，做工精细。
机身侧面配备了一枚跑道圆形状的实体按键，按压手感清脆。

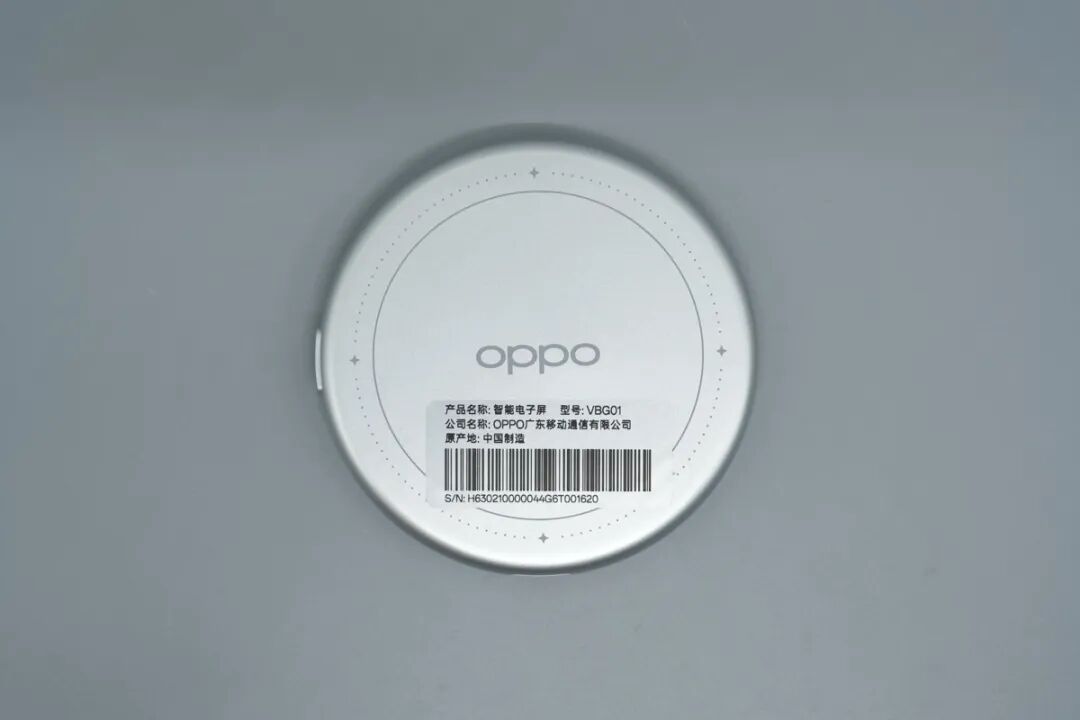

机身背面中心印有OPPO品牌Logo，下方贴有产品信息标签：
产品名称：智能电子屏
型号：VBG01
公司名称：OPPO广东移动通信有限公司
原产地：中国制造
撕去信息标签后，可以看到机身背面非常简洁，外圈点缀细密的波点纹理，极具设计感。
搭配硅胶套与挂扣随身携带，可以作为出行的百搭时尚饰品，轻松挂在包包或衣物上。
产品使用简介

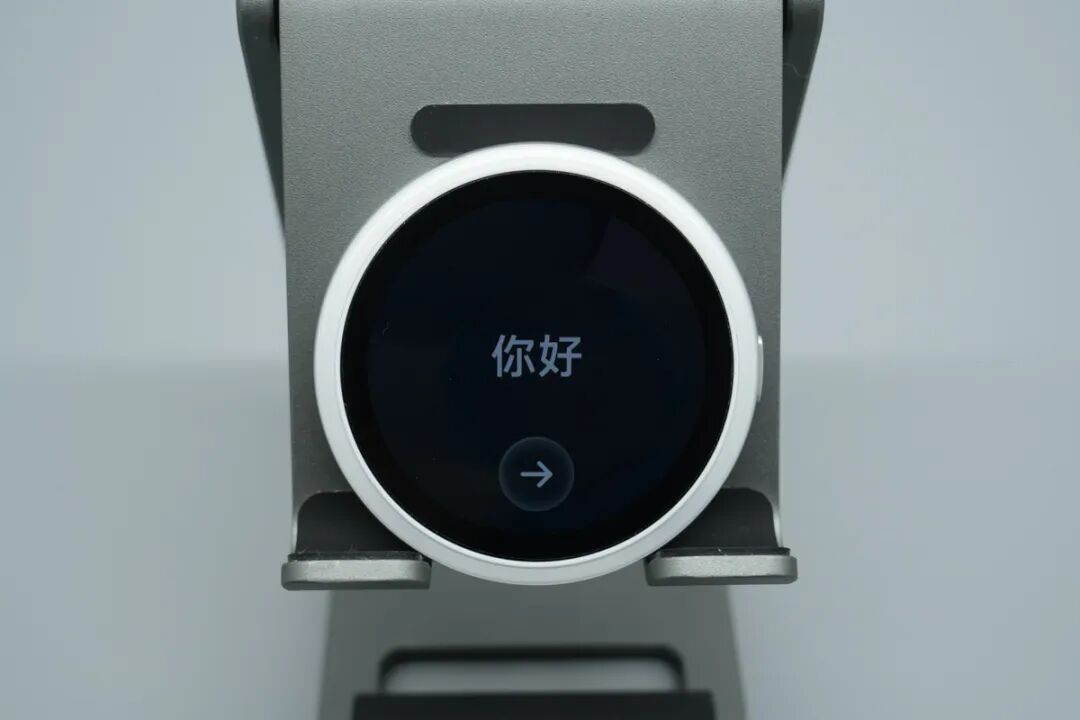

开机后，屏幕上显示出你好字样及引导箭头。
在手机端打开OPPO Bubble App，进入连接页面，搜索连接设备以完成与OPPO Bubble的配对。
连接成功后，设备屏幕显示出默认的粉色气泡壁纸。
手机端App主页界面，左上角显示连接状态及当前电量，下方提供了我的壁纸、自定义壁纸以及趣味萌宠等个性化设置选项。
在趣味萌宠模式下，手机端与设备端可进行联动，设备可变身为随身小萌宠。
App内置了多款萌宠形象可供应用。
OPPO Bubble支持作为手机相机的扩展显示屏，在拍摄桌面潮玩时，可以通过电子屏实时预览取景画面，功能非常实用。
在设备的设置菜单中，提供了后置镜像画面开关以及倒计时拍照开关，方便用户根据拍摄需求进行灵活调整。
电子屏背面内置磁吸设计，可以直接吸附在支持磁吸的iPhone手机背面，无论是充当后置自拍的副屏还是潮玩配件都是不错的选择。
产品尺寸重量
使用游标卡尺测量OPPO Bubble的机身直径，约为58.46mm。
测量机身的厚度，约为7.15mm，控制得相当轻薄。
放在电子秤上称重，测得整机重量约为28.6g。
将产品放在成年人手掌中，大小如图所示。
产品充电测试

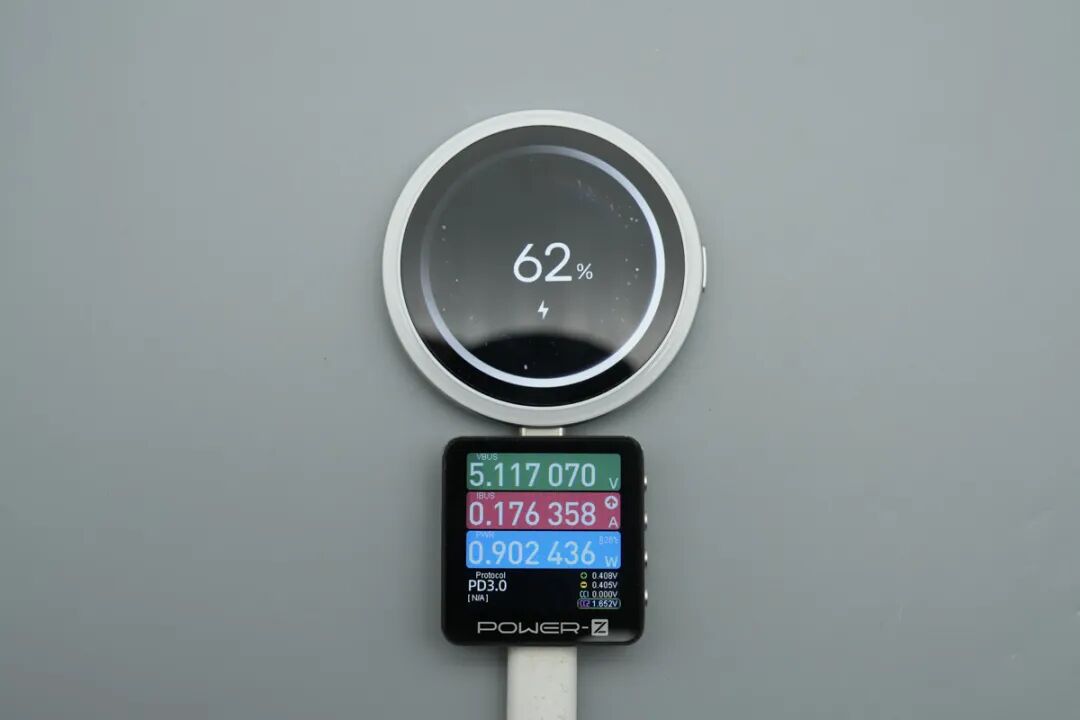

使用POWER-Z KM003C测试仪对OPPO Bubble进行充电测试，实测充电电压为5.11V，电流
0.176A，充电功率约为0.9W。
相关阅读：
产品拆解
进入拆解环节，首先沿屏幕边缘加热并小心撬开前面板，屏幕与主板之间通过一条柔性FPC排线连接。

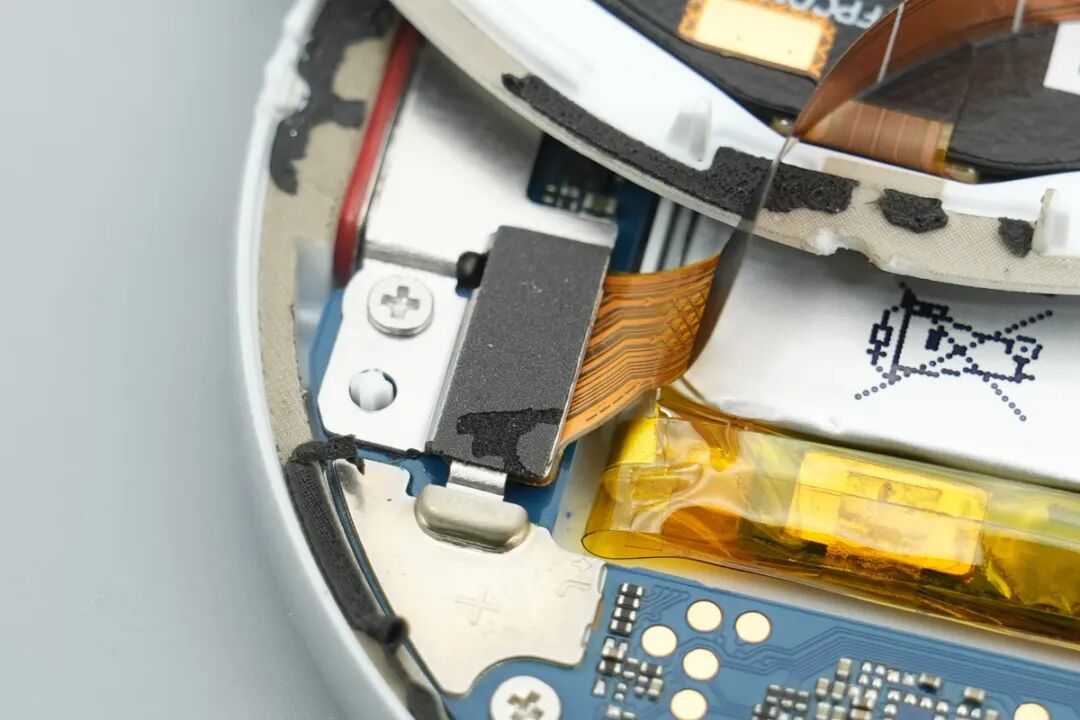

排线连接处覆盖有黑色的缓冲泡棉，防止意外跌落导致排线松动。
挑开屏幕排线的BTB连接器，将屏幕总成与机身主体彻底分离。机身内部采用一块异形C字形主板，中间留出的空间恰好容纳下方的锂聚合物电池，四周边缘分布着多块条形磁铁用于磁吸功能。
屏幕总成背面特写，覆盖了一层大面积的黑色散热与屏蔽贴纸。

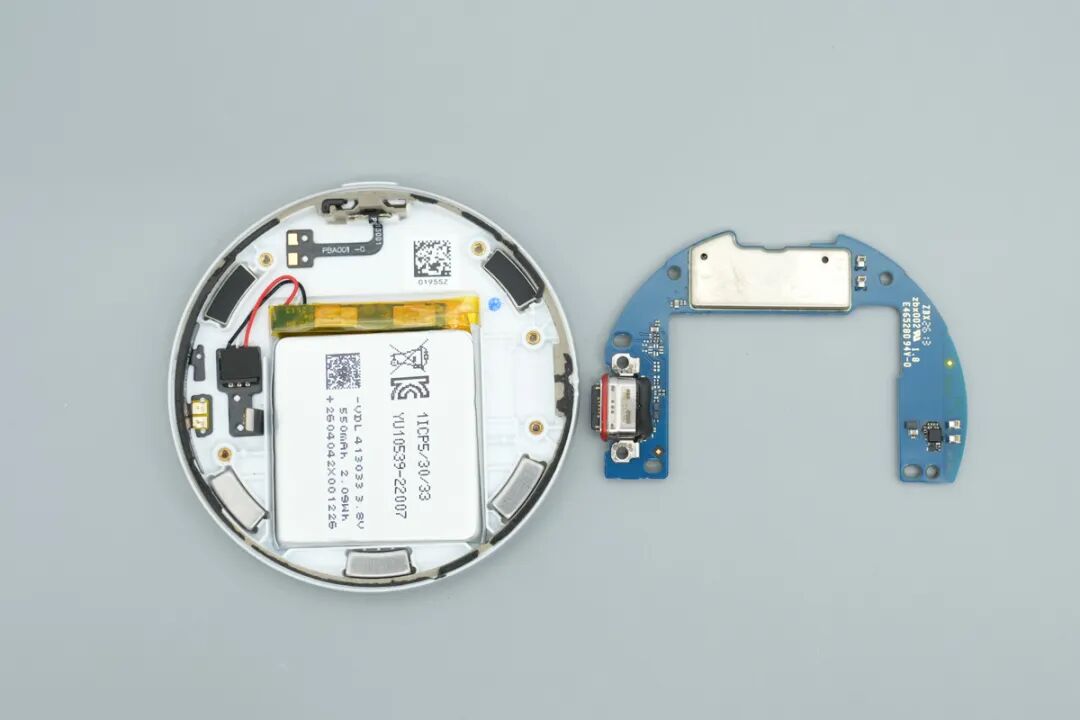

将主板从机身壳体中完整取出。
取出的C型主板正面一览，核心元器件区域覆盖有大面积的金属屏蔽罩，左侧为USB-C母座。

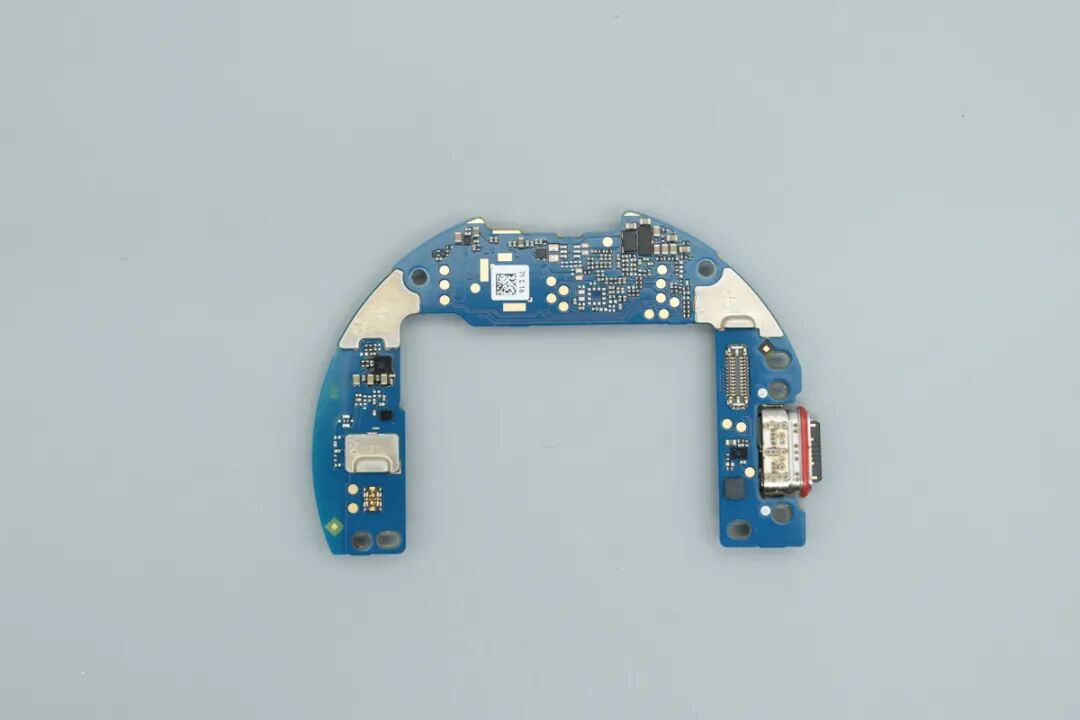

主板背面同样分布着排线母座以及多颗电源芯片。
机身外壳内侧特写，侧边的实体按键通过一条FPC软排线连接到主板。
外壳内侧边缘贴有Wi-Fi/蓝牙天线，通过两个金属触点与主板进行连接。
内置的电芯来自VDL紫建，型号为413033，额定容量550mAh2.09Wh，标称电压3.8V，充电限制电压4.35V。
USB-C接口母座背面引脚处采用了大面积的黑色硬胶进行封胶加固处理，提升插拔寿命。
一颗芯丝印为2215的芯片。
一颗丝印为24A的芯片。
一颗丝印为94 691V1的芯片。
主板上连接屏幕的BTB排线连接器母座特写。
丝印i7523B的芯片。

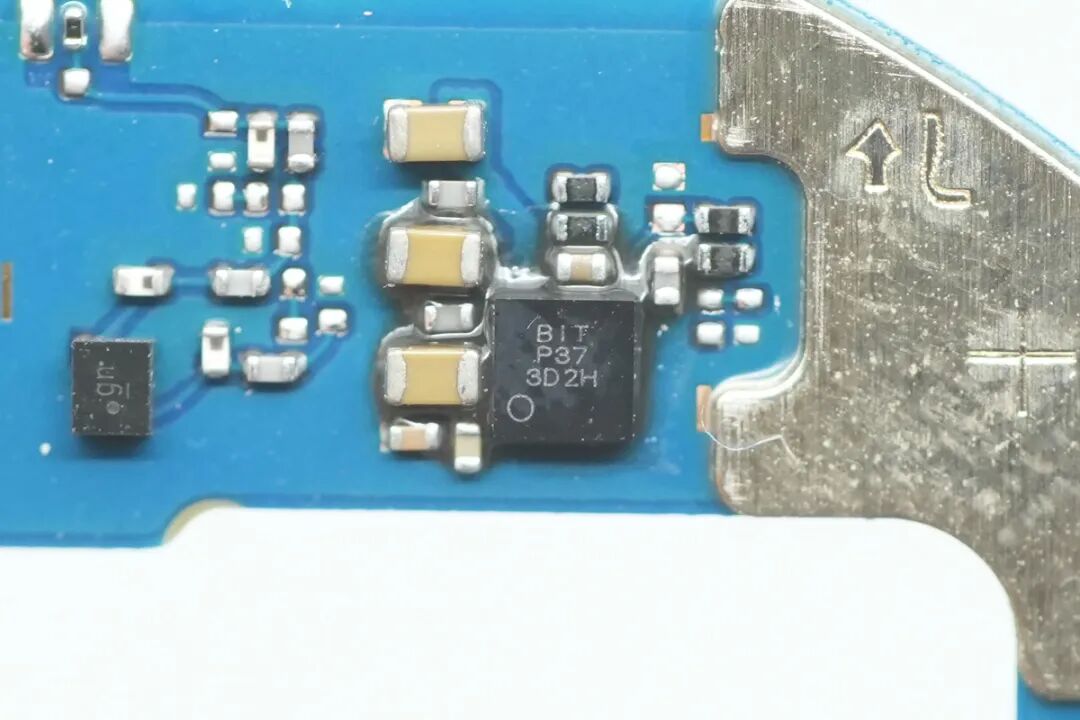

一颗丝印为BIT的芯片。
一颗位于屏幕排线上的触摸芯片来自HYNITRON海栎创，型号为CST9217。
这是一颗超低功耗自互一体多点触控芯片，支持单层，多层模组及多种图案，采用多路、变频、高压驱动，相较传统的单路、单频、低压驱动可提供更高的信噪比和抗干扰能力。
拆开主板正面的金属屏蔽罩，可见左侧内置一颗来自BIWIN佰维的NAND Flash闪存芯片，型号BWCMLRD11G04G，容量为4GB，用于存储系统固件、壁纸及UI动画资源等。
闪存芯片旁边设有贴片无源晶振，提供24.0MHz的时钟频率。
产品的核心主控SoC为BES2800BP，来自Bestechnic恒玄科技。这是一款高集成度的蓝牙可穿戴设备SoC芯片，负责整机的无线连接、屏幕驱动及各项数据处理。
主控SoC芯片旁边的另一颗贴片晶振，丝印A610L。
OPPO Bubble智能电子屏全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
OPPO Bubble可作为动静态壁纸与Q版萌宠的随身个性展示的潮玩单品，更创新性地实现了后置自拍外挂，提升了手机摄像出片体验。
从内部拆解来看，其采用了极具设计感的C型环状主板，并内置来自紫建电子的550mAh容量电池。
核心硬件搭载恒玄BES2800BP高集成度SoC及佰维4GB NAND Flash大容量闪存。关键的BTB连接器均有加固，USB-C接口及主要IC四周打胶防护，内部强磁铁阵列实现吸附功能。
