今天这款一加9手机，是2022年买的，用了四年之后，卡槽突然不识别SIM卡了，被朋友贡献给我做拆解。
这个手机的型号是LE2110， 12+256的配置，高通骁龙888，电池容量4500mAh，摄像头前置1600万，后置4800万+5000万+200万，这个摄像头配置还是比较豪华的。
手机后盖是蓝色的，看着还挺酷。
三颗后摄特写。旁边写着Hasselblad，这实际上是一加联合哈苏打造了这款手机的影像系统，参考哈苏中画幅相机的标准，对手机进行了传感器级别的色彩校准。这款手机居然可以拍摄12-bit的RAW格式的照片供后期调教处理，这在四五年前还是挺牛的。
手机后盖中间是一加的Logo。
底部的Type-C接口、以及SIM卡槽、扬声器口。
这手机自带拆解友好属性，据说是以前开机键坏了拿去修，然后维修店修完之后没有把后盖给粘好，所以现在已经开缝了。
拆解之前需要做的两件比较关键的事情是关机和捅出SIM卡槽。
这个后盖就是单纯一个后盖，塑料材质，上面没有任何需要通过排线连接到主板的组件，所以放心大胆掰开即可。
后盖内壁贴了EPDM泡棉。
手机电池上也贴了一层复合功能膜，外层黑色，内层银灰色，其功能是绝缘、导热、EMI电磁屏蔽。
主板上面有一个塑料顶壳，壳上有射频天线。
这个手机的三颗镜头模组还是很惹眼的。
撕掉上面的复合功能膜，下面的电池就可以看到了，不过在电池上面还有两根排线。
这两根排线用来连接主板和手机底部的子板、充电口。

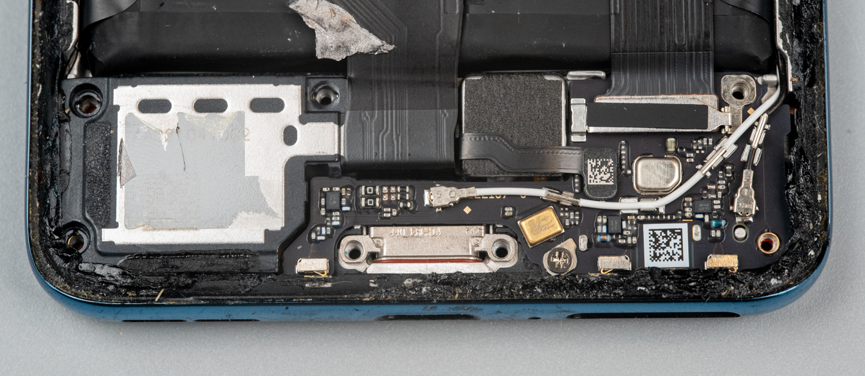

拆掉底部的盖板，里面有一个小的电路板，电路板上扣了两根从主板引过来的天线。
这个小电路板底部有三个天线弹片，和中框内测的天线子板的焊盘接触。
这个小电路板除了有螺丝固定，在这一侧还用到了镁铝合金材质的中框上的一个小卡扣固定。
拆掉螺丝，用塑料撬棒轻轻撬出电路板。
板子上有三个电路是射频功放，分别连接到了三个天线弹片上。
金黄色的小方块是麦克风。
这个子板背面就是一个SIM卡卡槽，估计识别不了卡也是这个里面的信号弹片有损坏或者氧化。板子在最细的地方贴了金属片用来加强，板子的生产周期是21年第14周。
拆掉天线子板之后，可以看到里面这个震动马达的两个信号焊盘，这两个焊盘刚好正对天线子板上的弹片。
拆下来的Type-C连接器。这个直接通过FPC排线连接到了手机主板，FPC软排线上有电源和USB通信信号，由于现在手机充电功率都比较大，所以这个软排线上的电源走线也很粗。
翻来覆去看看发现这个充电口可能插的次数比较多了，金手指的颜色已经氧化变黑了。这个连接器上面有一个红色的硅胶防水圈，插进结构的框里就可以实现防水。连接器两端有螺丝孔，这样，用螺丝固定在中框上就比较结实。
这是手机底部扬声器模块，也是通过两个触点和天线子板上的弹片接触。
手机屏幕的排线，通过夹在电池和中框之间的软排线连接到这个天线子板的底部，然后通过FPC连接器连接到屏幕排线上。
为了方便维修屏幕触摸芯片，在镁铝合金的中框上的触摸芯片对应的位置做了一个矩形开孔。
准备拆解摄像头模组，需要先把闪光灯模组拿下来。
这闪光灯模组也是使用了FPC软排线，端子背面有FR-4材质的加强板。
值得注意的是，这个闪光灯是通过双面胶粘在结构上的，有两个定位孔来保证定位准确。

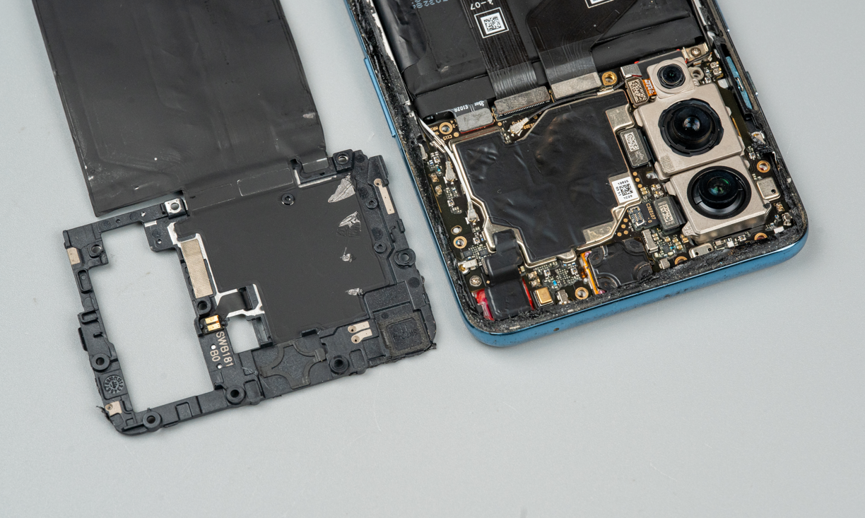

电路板上面还有一个塑料盖板，给它拆掉。
这样就能看清两根排线的走向了。这两个排线并不是放在电池底部的中框上，而是放在电池和塑料后盖之间。我以前见到过很多这种结构的手机，电池鼓包之后把排线顶起，从而把排线座子从主板上撕扯下来的案例。不过仔细想想，如果电池都鼓包了，那大概率是这个手机药丸，所以排线座掉不掉也就那么回事了。
拆下来的两个排线。一个是连接天线子板上和主板的信号，一个是连接Type-C接口到主板。
去掉排线之后看看这两个电池状况比较良好，没有任何鼓包痕迹，而且这不是一个单体锂电池，而是两块2250mAh的软包电芯并联在一起。
好了，终于可以把这两颗摄像头模组拿下来了，两个摄像头模组外壳都是镁铝合金的，和中框一个材质。
两个模组北部都贴有导电胶布。
主板全貌。在摄像头模组安装的地方，主板做了镂空，这样导致左边的框特别窄，但是即便这么窄的PCB板上还贴了不少元件，手机主板真是寸土寸金啊。
撕掉上面的膜。可以看到屏蔽壳镂空的地方，都是密密麻麻的麻辣串串和其他各种器件。
这个框框下一堆电感在低头膜拜的那个顶了一头散热硅脂的芯片，自然就是PMIC了。
这个屏蔽壳下面的芯片拥有金属一样的材质，看着贼贵气，根据旁边的ipex座，可以猜测这个是射频相关芯片。
手机主板另一面，板子上的关键元器件都被保护在屏蔽壳下面了。屏蔽壳顶部主要芯片上应该是有镂空的，因为我看到了散热硅脂，虽然这个散热硅脂看起来已经干巴巴的失去了流动性。
在最窄的地方，贴装了一个金属加强片。
其中一个摄像头和闪光灯FPC座，竟然不是直接焊接在主板上的，而是焊接在一个小的电路板上，再把这个小电路板焊接在主板上。不知道这样操作的目的是什么？让座子的高度高一点？那为啥不直接把PFC软排线做长一点呢？没理解设计意图。
撕开复合膜。下面看到屏蔽壳果然在主控的位置有镂空，其中主控和DDR采用了垂直堆叠的封装方式。

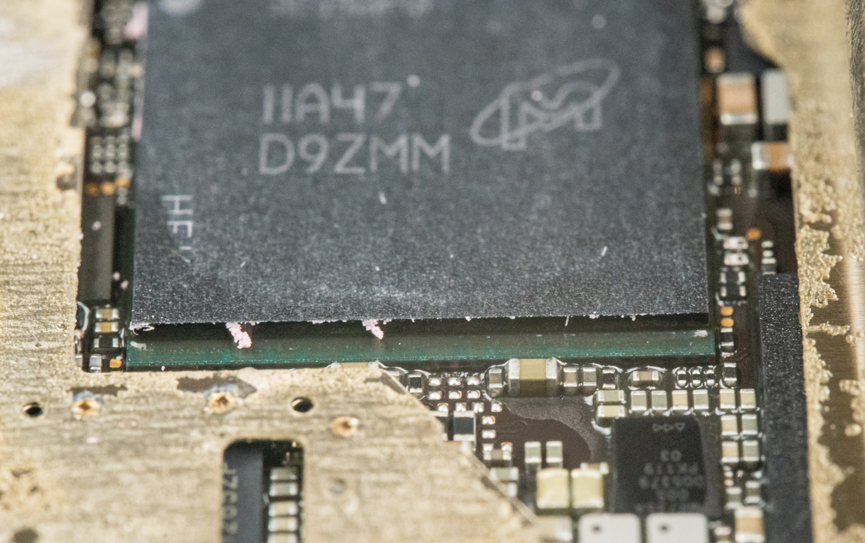

上面的美光DDR颗粒。
躺在美光DDR颗粒下面的，自然就是高通骁龙888了。

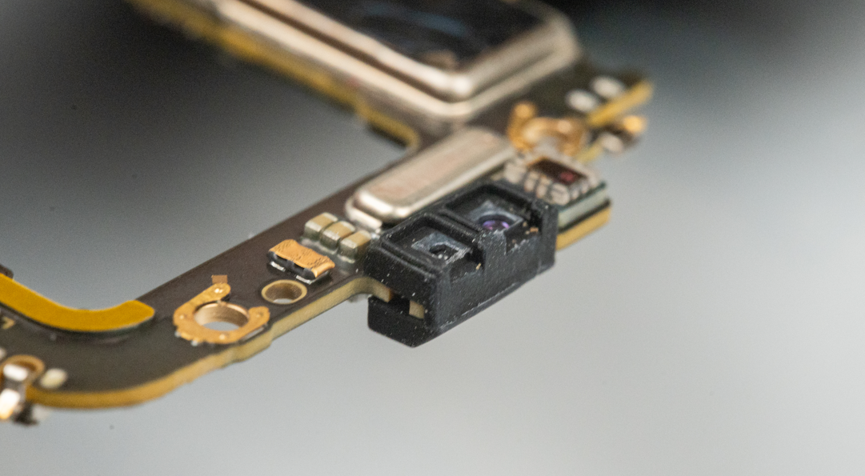

顶部的TOF传感器和光照传感器。TOF上面套了一个硅胶软垫。
最后看一眼这个镁铝合金中框的模具号。
以上就是这个手机的拆解。作为一款主打影像功能的手机，它的两个后摄看着确实硬气。整个手机用了质感看着很哇塞的镁铝合金中框，放在现在，这个价钱甚至都买不到金属中框的手机了。另外，这个手机当年销量可不低，正在读这个文章的你，是否也曾是这个手机的用户呢？我猜测一定会有用户正在用同款手机阅读此文，哈哈。
