近日，街电推出了全新的彩宝3.0 Pro共享充电宝，并已在全国多座城市的商圈、餐饮、酒店等核心场景陆续落地，相较于上代，不仅提升了容量以及功率，同时在机身防护用料以及安规认证方面均有保障。
相关阅读：
这款充电宝内置了10000mAh大容量电池，并自带USB-C与Lightning双快充线缆，支持22.5W快充，兼容QC3+、FCP、SCP 、AFC、PD3.0等快充协议，大幅提升了用户的应急充电体验。
下面充电头网就为大家带来这款街电彩宝3.0 Pro共享充电宝的详细拆解，看看内部的用料与做工究竟如何。
街电共享充电宝家族
通过对比可见，新款街电彩宝3.0 Pro共享充电宝相较于上一代，在电池容量、快充功率两大层面均有全新升级。
相关阅读：
产品外观
街电彩宝3.0 Pro共享充电宝正面采用清新的薄荷绿配色，表面哑光处理，正面印有街电Logo以及产品宣传语，底部带有还充电宝方向的指示箭头。
产品背面印有产品详细的规格参数，下方则是自带线缆的收纳槽。
背面下方自带了一根USB-C快充线和一根Lightning快充线，延伸出的线缆平整地嵌入在外壳收纳凹槽内，线身采用扁平化设计，柔韧耐用，方便市面上多数安卓和苹果手机用户使用。
充电宝机身整体线条圆润，边缘采用弧面过渡，握持手感舒适不割手。
底部边框上设有六颗金属触点，用于插入街电充电柜时进行电量补充。
机身侧面非常纤薄，左侧设有一个方形的防盗卡扣锁孔以及一个侧边实体按键。
顶部配有一块黑色的亮面雾面面板，中心设有一个圆环形的LED状态指示灯，两侧可见街电的Logo印记。
另一侧面除了方形防盗卡槽外，还配置了一个USB-C输入接口，方便用户自行使用线缆为其充电。

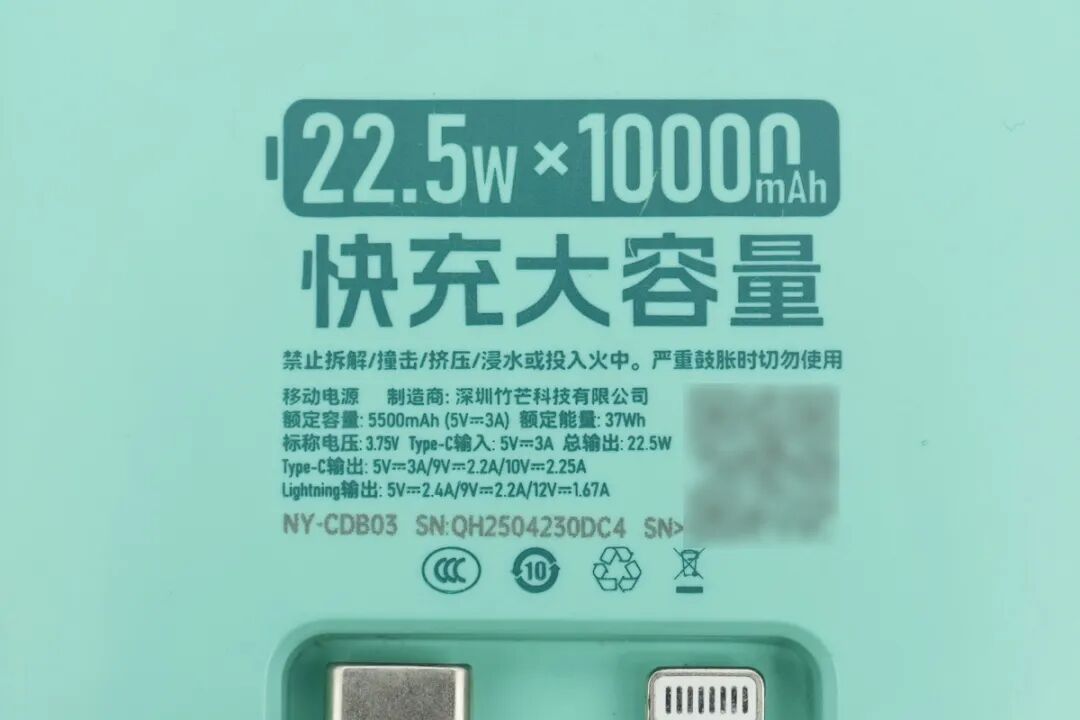

背面丝印参数特写如下：
型号：NY-CDB03
制造商：深圳竹芒科技有限公司
额定容量：5500mAh (5V/3A)
额定能量：37Wh
标称电压：3.75V
USB-C输入：5V/3A，
总输出：22.5W
USB-C输出：5V/3A、9V/2.2A、10V/2.25A
Lightning输出：5V/2.4A、9V/2.2A、12V/1.67A。
该产品通过了3C认证
按动电源键，顶部的环形LED指示灯会亮起醒目的翠绿色光环。
产品尺寸重量
使用游标卡尺实测充电宝长度约为144.51mm。
宽度约为70.62mm。
厚度约为14.93mm。
将街电彩宝3.0 Pro拿在成年男性手中，大小如图所示，适合拿在手上与手机叠放充电。
放在电子秤上实测重量约为189.6g。
使用POWER-Z KM003C连接自带USB-C线缆读取快充协议，显示支持QC3+、FCP、SCP、AFC、PD3.0/PPS、Apple 2.4A和DCP快充协议。
相关阅读：
PDO报文显示，USB-C线缆具备5V/3A、9V/2.23A、12V/1.67A三组固定电压档位，以及5.00-11.00V 2.25A的PPS电压档位。
相关阅读：
简单看过产品外观以及快充协议兼容性，接下来继续为您带来产品的详细拆解。
产品拆解
进入拆解环节，沿外壳接缝处撬开正面盖板。内部结构规整，上半部分为PCBA主板，下半部分为聚合物锂电芯。

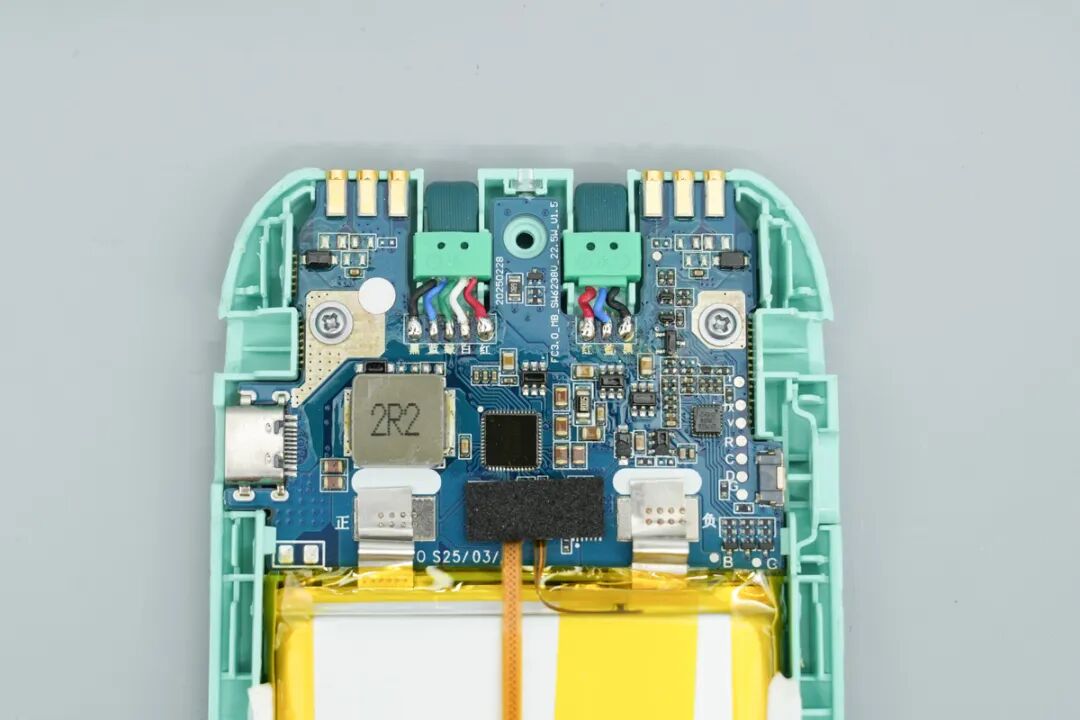

顶部PCBA主板特写，元件布局紧凑，整体采用螺丝固定在外壳上。中间有一颗2R2合金电感，主控芯片上方贴有黑色泡棉用于缓冲。同时还可见PCBA器件上附有一层防水胶，降低在户外高湿度环境下的故障风险。
线缆焊点特写，USB-C和Lightning线缆的线芯分别焊接在主板两侧。
电池极耳与主板通过锡焊连接，下方贴有高温胶带进行绝缘。
电池侧面的设有一颗NTC热敏电阻，紧贴电芯，用于实时监测电池温度以提供过温保护。
电芯两侧填充了大量的白色胶，用于固定电池并起到跌落缓冲的作用。同时还可见到用于底部LED灯的排线横跨电池表面。
进一步拆卸，将PCBA主板与电池从底部外壳中整体分离出来。
取下这块聚合物锂电芯，极耳处使用了黑色胶布包裹绝缘。电芯来自HPT豪鹏，型号B25892，标称电压3.75V，容量9800mAh，能量36.75Wh；典型容量为10000mAh。
PCBA主板正面一览，设有移动电源主控芯片、VBUS管、MCU、锂电保护芯片等元器件。
PCBA背面无器件。

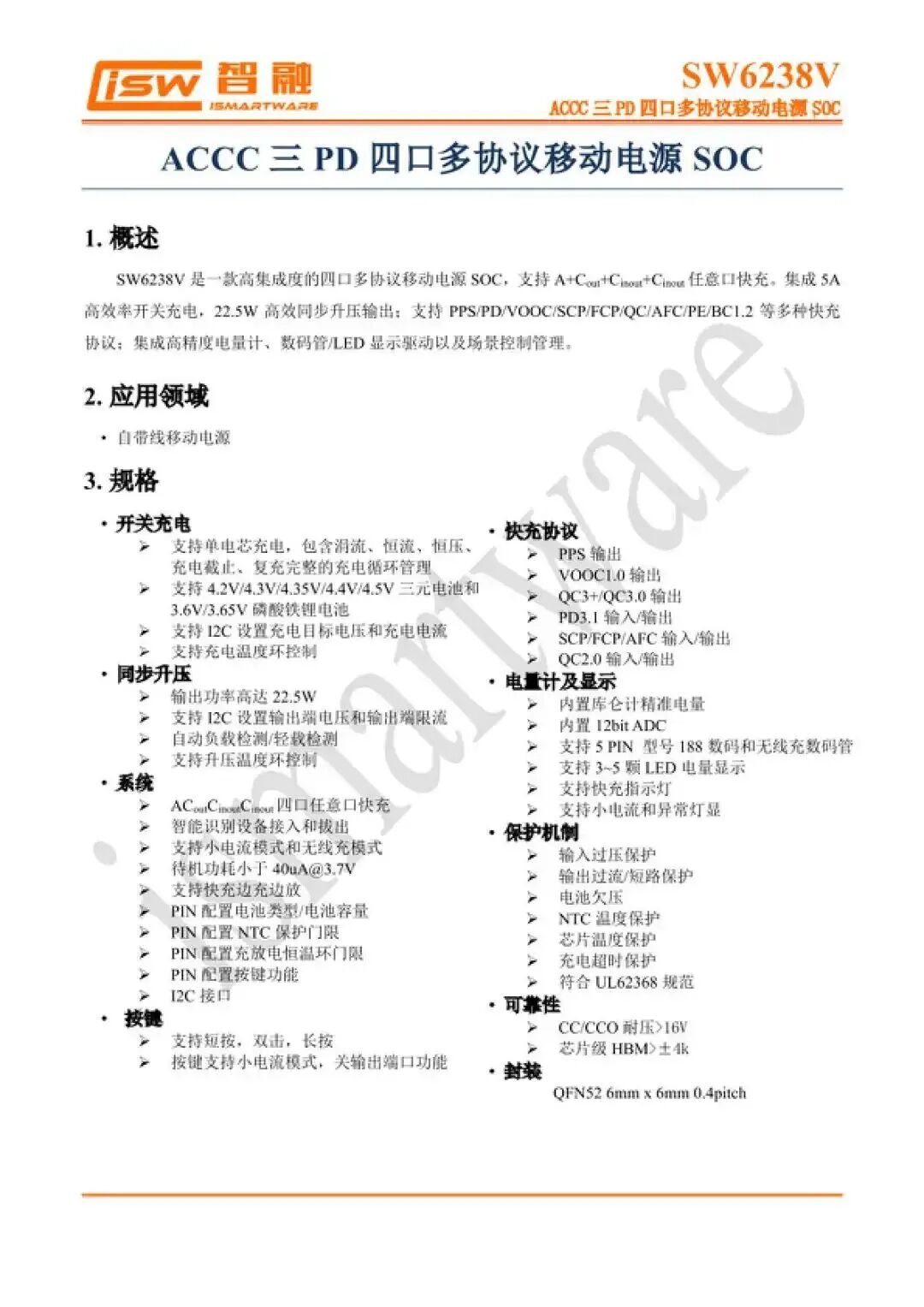

产品内置的移动电源SOC来自iSmartWare智融，型号为SW6238V，采用QFN52封装。
该芯片是一款高度集成的四口多协议移动电源SOC芯片，支持A+C+C+C四口任意口快充，其中的两个C口支持输入和输出功能，用户可以通过这两个接口为自身供电或者为设备进行快速充电。
相关阅读：
SW6238V支持单电芯充电，包含涓流、恒流、恒压、充电截止等充电管理功能，使充电更加安全和高效。
SW6238V具备同步升压功能，输出功率高达22.5W，同时拥有自动负载检测/轻载检测功能，保证输出电流的稳定性，还能智能识别设备的插拔状态，支持小电流模式和无线充模式。
此外，通过PIN配置，用户可以自定义电池类型、电池容量、NTC保护门限和充放电恒温环门限，以及按键功能。
一颗合金电感。
一颗用于机身USB-C接口的VBUS管，丝印8205A。
另外两颗用于两个机身自带线的VBUS管丝印同样为8205A。
电池保护芯片来自XySemi赛芯微，型号为XB6148MP，采用DFN3*3封装。
一颗MCU芯片，来自CHIPSEA芯海科技，为CS32L01系列MCU，采用QFN20封装，主要负责与共享充电宝充电柜的通讯交互、认证等各种逻辑控制。
该芯片是一款内嵌 32 位 ARM Cortex-M0 内核的超低功耗微控制器，最高可运行 24MHz，内置 64K 字节的嵌入式 Flash，4K 字节的 SRAM。
该芯片同时还集成了12 位 1Msps 高精度 SAR 型 ADC、 RTC、比较器、多路 UART、SPI、I2C 和 PWM 等丰富的外设接口，具有高整合度、高抗干扰、高可靠性的特点。
CS32L010 系列微控制器的工作温度范围为-40 度~85 度，工作电压范围 2.5V~5.5V。芯片提供一系 列电源工作模式，以满足不同的低功耗应用。
CS32L010 系列微控制器适用于多种应用场景，例如控制器、手持设备、A/V接收器、数字 TV、 PC外设、游戏和GPS平台，工业应用等等。
顶部的环形LED指示灯由独立柔性FPC承载，小板上均匀分布着5颗LED灯珠。
全部拆解完毕，来一张全家福。
充电头网总结

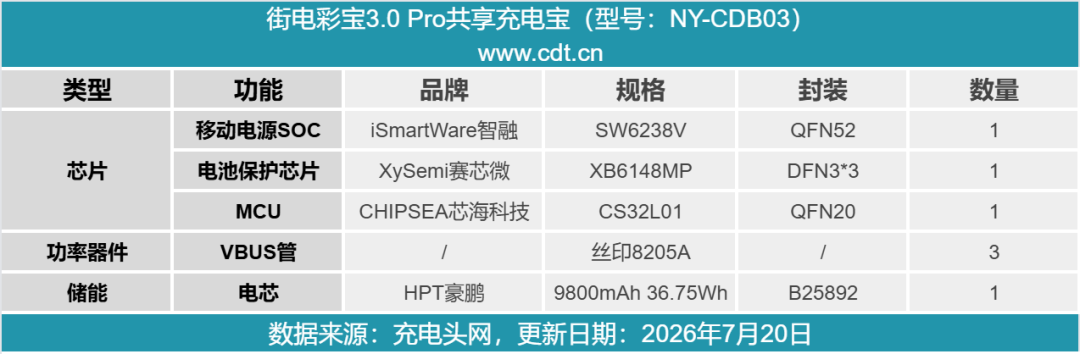

最后附上产品的物料清单，方便大家查阅。
街电彩宝3.0 Pro共享充电宝打破了传统共享设备充电慢的固有印象，全面拥抱快充时代。其外观设计清新时尚，薄荷绿配色极具辨识度。
该设备自带USB-C与Lightning双快充线，支持最高22.5W的多协议快充，充分满足了当下不同品牌智能手机的快速回血需求。
内部用料方面，充电宝采用了智融SW6238V移动电源SoC实现双向快充方案，外围精简，并搭配芯海科技MCU与充电柜通讯。
产品还内置赛芯微电池保护芯片，并配备了NTC热敏电阻进行电芯温度监控，同时电芯周围打胶固定，器件引脚焊点涂有防水胶，整体做工较为扎实，可在户外高湿度环境稳定工作。
