做芯片设计的同学，最近几年是不是经常产生一种幻觉：
自己明明学的是材料/微电子，干的却是北京早高峰的“交通疏导”。
摩尔定律跑到现在，晶体管越缩越小，栅极长宽都快按埃米（Å）算了。但当你打开版图一看，好家伙，最底层的金属互连线（M0/M1）密密麻麻，像极了早高峰被堵得水泄不通的三环路。
更绝望的是：信号线在拼命狂奔，电源线还在跟它抢道。
金句 1：“摩尔定律没死在晶体管缩不动，而是死在供电线路把自己活活挤死了。”
当线宽被硬生生压缩到十几纳米甚至个位数时，电阻像坐火箭一样飙升。原本给晶体管送电的金属铜线，在极细的尺寸下出现严重的表面散射和晶界散射效应。
结果就是：电压还没送到晶体管嘴边，半路就已经被线路吃掉了一大截——这就是让无数前端/后端工程师掉光头发的 IR-Drop（电压降）。
正面的路既然被堵成了死胡同，先进制程的大佬们索性心一横：
正面太挤？那咱们把芯片翻过来，从“地底”走电！
这就是目前台积电、英特尔、三星在 2nm 及埃米级制程上押上身家性命的技术——背面供电网络（Backside Power Delivery Network, BSPDN）。

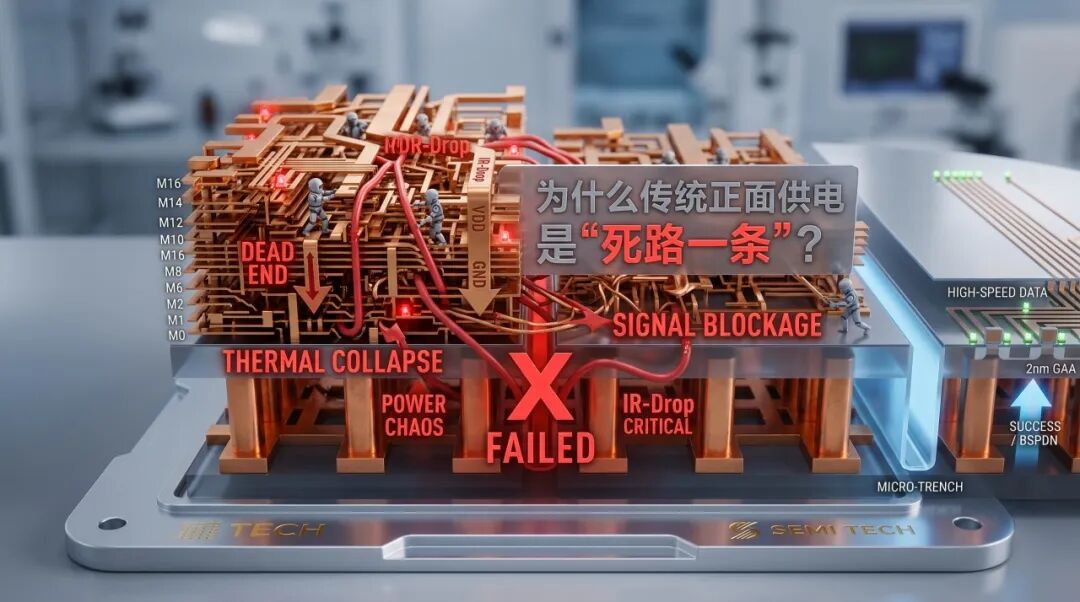

一、 传统正面供电，为什么成了“死路一条”？
要搞懂背面供电有多妙，先看看过去的芯片是怎么“吃饭”的。
过去几十年来，芯片工艺遵循的是标准的“先做器件，再做走线”流程（BEOL，后道工序）：
硅衬底上做好了晶体管；
往上一层一层堆叠金属互连线（从 M0 堆到 M15 甚至二十多层）；
最上面的粗导线负责把电源引进来，最底层的细导线负责信号传输。
这就好比在一栋摩天大楼里：高压电缆、自来水管、光纤宽带、中央空调管道全部从天花板往下塞，而且越往底层房间走，管道越细。
到了 3nm/2nm 节点，问题彻底爆发了：
严重的资源内耗： 底层最宝贵的高密度金属层，有将近 20% 到 30% 的面积被电源和地线（VDD/GND）霸占了，留给信号线的空间被极度压缩，绕线拥堵（Routing Congestion）成了家常便饭。
灾难级的 RC 延迟与压降： 信号线和电源线紧挨着，不仅寄生电容大、互相串扰，而且电源要穿过十几层金属阻抗才能到达晶体管，供电网络吃掉了大量的功率，芯片发热严重却跑不高频。
芯片工程师天天在布局布线（P&R）里跟物理极限死磕，优化到最后发现：不是晶体管跑不动，是送电通道把晶体管活活饿死了。
二、 BSPDN：一场把芯片“大卸八块”的地道战

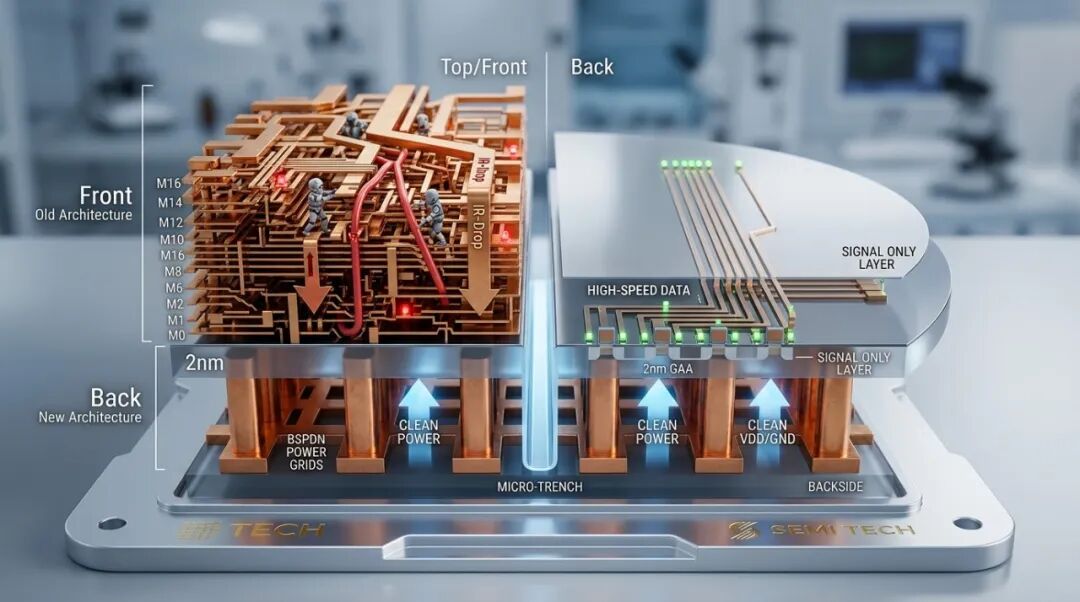

背面供电的逻辑非常暴力，翻译成大白话就是：信号走信号的阳关道，供电走供电的地下室。
它彻底拆分了“数据流”与“能量流”：
芯片正面： 专门负责高密度的信号互连，不再留冗余的粗电源网络，信号线随便跑，绕线效率直接拉满；
芯片背面： 把晶圆翻转打磨，直接从芯片背面引出大截面、低阻抗的铜电源网络，通过微小的通孔（nano-TSV）就近把电喂到晶体管嘴里。
这样一改，效果立竿见影：
标准单元面积缩减（Area Scaling）： 去掉了正面繁杂的电源轨，芯片逻辑密度直接提升 15%~20% 以上；
IR-Drop 暴降： 电源线短了几个数量级，供电阻抗断崖式下跌，动态压降改善 30%~50%；
时钟频率提升： 信号线寄生电容减少，串扰下降，芯片整体性能轻松白嫖 5%~10% 的提升。
金句 2：“真正的技术跃迁，往往不是把旧路修得更平，而是换个维度重新开路。”
在具体实现路径上，目前各大厂的段位也各有不同：
埋入式电源轨（Buried Power Rail, BPR）： 把电源轨直接嵌进浅沟槽隔离（STI）里，属于过渡前置技术；
背面接触式供电（Direct Backside Contact）： 比如英特尔命名为 PowerVia 的方案，以及台积电计划在 A16 制程推出的 SPR（Super Power Rail）。
台积电和英特尔在这场战役里的针锋相对，本质上就是在争夺谁能先把这种“立体供电”做到良率可控、成本可控。
三、 看着真香，做起来全是“工业地狱”
你可能会问：既然背面供电这么好，为什么十几年前不搞？
因为把它落到产线上，每一步都在挑战材料和制造的物理极限：
1. 晶圆打磨：把晶圆磨得薄如蝉翼
要从背面给晶体管连线，首先得把厚度几百微米的硅衬底，均匀研磨、化学机械抛光（CMP）到只有几百纳米，甚至几十纳米薄。稍有不慎，晶圆就碎了；或者厚度不均，整张晶圆的晶体管参数全部报废。这相当于要在几微米的公差内，把一张脆如薯片的硅片磨到透明。
2. 纳米级对准（Nano-TSV Alignment）：在原子尺度上盲狙
晶圆正面已经做好了晶体管，翻转过来之后，你需要透过几十纳米的硅层，在背面精确打出直径几十纳米的微通孔（nano-TSV），准确无误地命中正面的触点。这就像在没有透视眼的情况下，从楼板底下打钻，必须分毫不差地接上天花板上的一根头发丝。
3. 极度苛刻的热管理与机械应力
芯片正背面全部布满了金属和不同热膨胀系数的介质层，在热循环测试中，内部应力会让晶圆变形起翘。更要命的是，以前背面贴着大块均热板散热，现在背面全密布着供电网络，热量往哪排？
金句 3：“半导体世界里没有魔法，所有纸面上的性能红利，背后全是用良率和热应力填出来的工业苦力。”
四、 2nm 时代，为什么所有巨头都在赌它？
回头看半导体这六十年的演进史：从平面 MOSFET 到 3D FinFET，再到今天的 GAA（纳米片 Gate-All-Around），器件结构一直在三维化。
而 BSPDN 的诞生，标志着互连架构也正式从“伪二维平铺”杀入了“真三维立体时代”。
在 2nm 及埃米（A16/A14）节点上，光靠光刻机微缩晶体管，能榨出来的性能提升已经越来越边际递减，而且成本高得吓人。
背面供电是极少数不纯依赖缩减线宽、却能同时带来密度提升、功耗下降和主频增长的结构性创新。
谁能在背面供电的良率、封装和量产上率先跑通闭环，谁就能在 AI 算力芯片、高性能手机 SoC 的下半场竞争中，卡住最核心的生态身位。
写在最后
每一次芯片制程走到“山穷水尽”，总有一帮执着的工程师在某个意想不到的角度凿开一条生路。
正面走不通，那就掀翻它，从背面重构。
对于正在读研深造、或者在产线和 EDA 前线奋战的半导体人来说，BSPDN 不仅仅是一个工艺代号，它代表了未来十年先进封装、三维集成、材料创新的全新赛道。
路从来没有被堵死，变的是我们破局的姿态。
来源：硅原子的思考
