为什么要做DFT？一文读懂芯片可测试性设计的底层逻辑

DFT（Design For Test），即"为了测试的设计"。它不是芯片设计的附属品，而是与功能设计同等重要的一环。本文带你理清 DFT 的来龙去脉。

一、为什么要有DFT？

自芯片诞生之日起，如何测试就成了芯片行业绕不过去的问题。一颗芯片流片回来，摆在工程师面前的是两个灵魂拷问：

1. 如何筛选出出错的芯片？——出厂前必须把坏片挑出来，否则成品率不可控。
2. 如何定位到出错的位置？——测试失败后，要能快速 debug 到具体是哪个环节、哪个节点出了问题。

这两个问题的答案，就是 DFT。

DFT: Design For Test，为了测试的设计。 它不是事后补丁，而是在设计阶段就为"可测试性"铺路。

二、从 Ad Hoc 到 Structured：DFT 的两次进化

2.1 早期：Ad Hoc DFT（特定目标可测性设计）

针对一个已经成型的电路设计，遇到测试问题时，通过添加新的测试点和管脚，用类似"引出飞线"的方式直接测电路节点。

它把原来"穷举排列的电路状态测试"，转化为"对电路不同节点的针对性测试"。这种思路直白，但缺点同样明显——侵入性强、不可复用，如今已是淘汰技术。

2.2 摩尔定律逼出来的 Structured DFT

摩尔定律说：芯片上的晶体管数量每 18-24 个月翻一番。集成度越来越高，测试的复杂度呈指数级上升——靠人工加测试点已经不可能了。

于是结构化可测性设计（Structured DFT）成为主流。什么叫"结构化"？两个关键特征：

• a. 不需要 DFT 人员深度理解整体设计——工具按规则自动处理，与人无关；
• b. 不需要增加大量的 I/O 接口——复用有限的管脚完成测试。

这正是它能规模化落地的根本原因。

三、DFT 的目的：Yield vs Quality

DFT 的核心指标有两个，一个是钱，一个是命：

• Yield（成品率）：能出货的好片比例，直接决定毛利；
• Quality（质量）：交付给客户的产品可靠性，直接决定口碑与返修成本。

DFT 做的所有事，本质都是在 Yield 与 Quality 之间找平衡：测试太严，好片误杀（yield 下降）；测试太松，坏片漏出（quality 崩掉）。

四、DFT 流程概况：参与越早，成本越低

DFT 有两种典型参与方式：

维度	网表后 DFT	DFT 前期参与（Early DFT）
适用场景	较标准化芯片	复杂的高集成度 SoC
DFT 成本	低	高
项目周期	短	长
测试要求	较低	较高
使用者	初创、小规模企业	大型设计公司

结论很直接：芯片越复杂，DFT 越要提前介入。早期参与（Early DFT Involvement）可以让测试架构与设计同步演进，避免后期返工。

五、芯片结构决定测试手段

芯片内部结构无非两类：

• Memory（存储器）——记忆作用；
• 组合逻辑 + 时序逻辑电路——运算及传输作用。

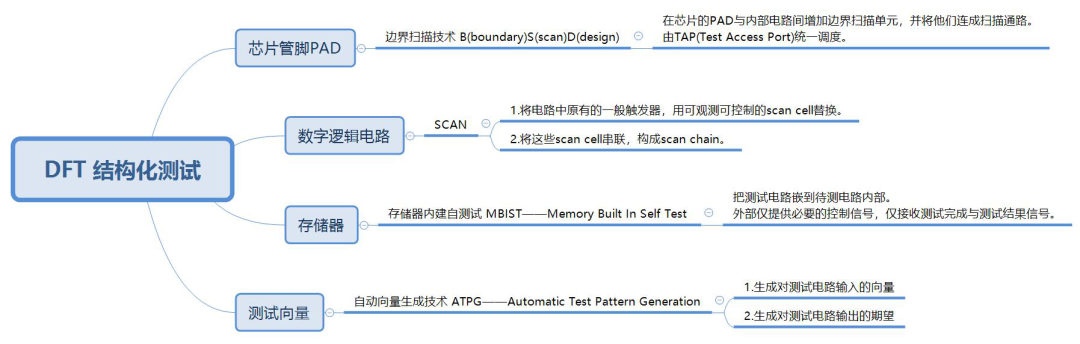

针对不同的结构，DFT 演化出了三大主流技术。

5.1 SCAN：逻辑电路的"串行化"测试

要测试电路内部某个节点，需要回答两个问题：需要控制谁？需要观察谁？

SCAN 的思路非常优雅：

1. 把电路中原有的一般触发器，替换成可观测、可控制的 scan cell；
2. 将这些 scan cell 串联，构成 scan chain（扫描链）。

这样原本需要大量 IO 才能控制/观察的内部寄存器，只需要几个专用管脚（SI/SO/SE）就能串行搬进搬出。

那 ATE 怎么知道该输入什么激励？靠 ATPG（Automatic Test Pattern Generation，自动向量生成）：

测试向量由程序自动生成，按顺序加载到器件输入脚上，收集输出并与预期向量比对，从而判断测试结果。ATPG 有效性是衡量测试错误覆盖率的重要指标。

生成向量的本质就是两件事：①生成对测试电路输入的向量；②生成对测试电路输出的期望。

5.2 MBIST：存储器的"自建自测"

存储器成千上万个存储单元，用测逻辑的方法去测既不现实也不经济。MBIST（Memory Build-In Self Test）的思路是：

将测试相关的功能器件内嵌进芯片内部，外部只需要提供"开始测试"信号，接收"测试完成"信号与测试结果。

典型应用还包括 Fuse and repair system（保险修复系统）——测出坏单元后熔断 fuse，用冗余单元替换，实现自修复。

5.3 BSD：边界扫描（IEEE 1149.1 / JTAG）

测试时我们不需要接管全部 IO，边界扫描（Boundary Scan Design） 在芯片 PAD 与内部电路之间增加边界扫描单元，连成扫描通路，由 TAP（Test Access Port） 统一调度。

BSD 基于 JTAG（Joint Test Action Group），即 IEEE 1149.1 标准，专为解决现代 IC 设计复杂度与引脚密度不断提高的问题而生。

六、常用工具链一览

技术	Mentor（Siemens）	Synopsys
BSD	Bsd architect, Tessent shell	Bsd compiler, TestManger
MBIST	Mbist architect, Tessent mbist	DW SMS, TestManger
SCAN	Dftadvisor, Fastscan, Testcompress, Tessent shell	dft compiler, dft ultra, TestManger, Tetramax

小结

• DFT 的起点是"筛坏片"与"定位错误"两个测试难题；
• Ad Hoc 已成历史，结构化 DFT 是当前主流；
• DFT 的本质是在 Yield 与 Quality 之间做工程权衡；
• 芯片越复杂，DFT 越要前期参与；
• 三大技术支柱：SCAN（逻辑）、MBIST（存储）、BSD（边界），各有分工。

下一篇我们进入 SCAN 的世界：故障模型到底是什么？Stuck-at、Transition、IDDQ 这些名词背后的物理含义是什么？敬请期待。

本文为 ChipLord 原创，基于 DFT 工程实践整理。
