画时序图是每一个芯片设计工程师都必备的技能，画图这件事本身是一个精细又繁琐的工作，非常消耗时间，所以选一个趁手的工具非常重要。常见方式包括：

• 使用 Visio/draw.io 手工绘制，画些组件，方便拼接
• TimGen/TimingDesigner之类的通过 GUI 点击编辑
• WaveDrom 这类用编码方式描述时序图
• Excel 表格画数据流等

现在 AI 时代到来了，大家都在口喷，都在 Vibe Coding，都在谈 Agentic Workflow，那么有没有一种能用自然语言描述需求并生成时序图的方法，我就说说话，Agent帮我画图呢。有的兄弟，有的。

🚀 wavedrom-gen 应运而生

我基于 WaveDrom 做了一个Skill，通过自然语言生成、修改、校验和渲染数字时序图。直接来看效果。安装好 Skill 后，可以直接告诉 Agent：

画一个 AXI4 三拍写突发时序图，第二拍插入一个 WREADY 等待周期，最后一拍拉高 WLAST，写响应返回 OKAY。

Agent 会把自然语言转换成结构化的 WaveJSON，运行校验器，然后通过官方 WaveDrom CLI 渲染。

生成的 JSON5 会被完整保留，用户随时可以继续编辑，而不是只能拿到一张最终图片。

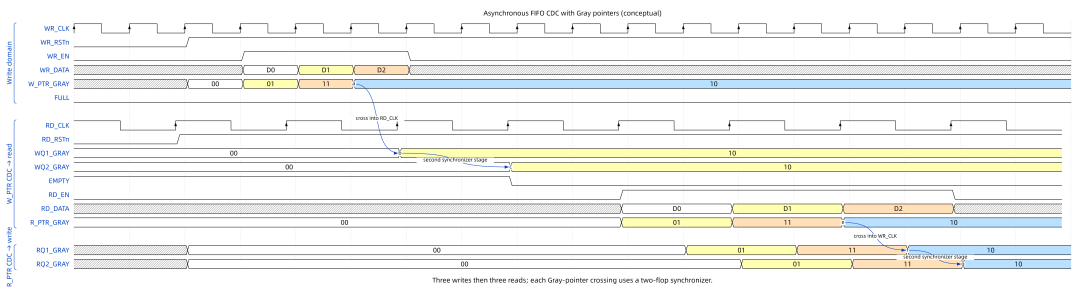

再生成一张经典的异步 FIFO 跨时钟域（CDC）时序图，提示词为

画一个异步 FIFO CDC的时序图

这样的效果对于日常的设计文档编写工作已经足够了

wavedrom-gen skill在此基础上，还支持了datasheet级别的时序图生成，只需要提示词加一句生成datasheet风格的xxx时序图

可以更精细地添加标注setup、hold 等时间参数，让你的时序图展示更加专业。

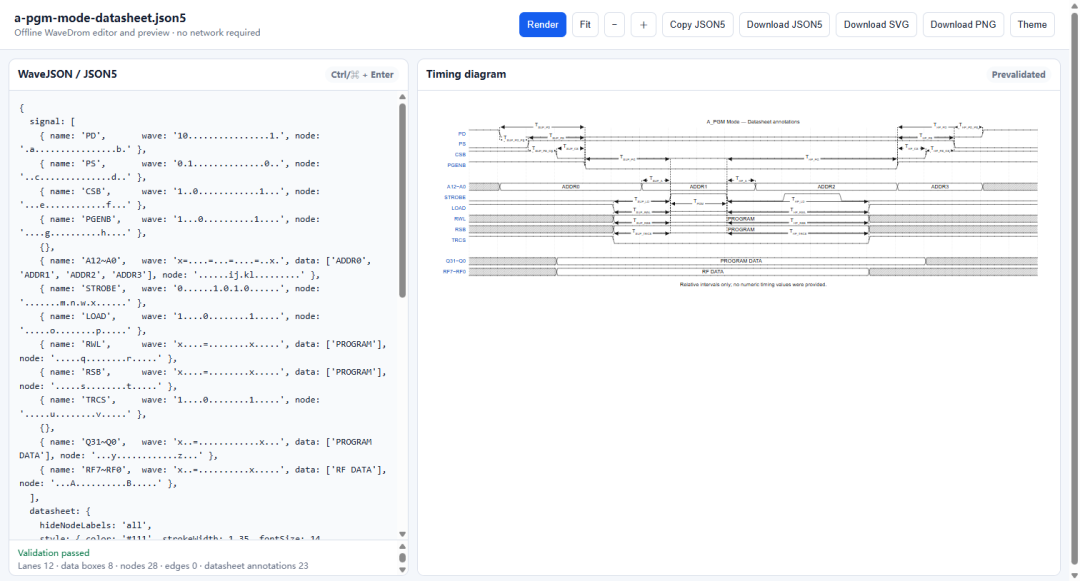

同时支持离线 HTML实时查看编辑WaveJSON 源文件，实时预览时序图，下载源码SVG和PNG图，虽然这个功能大概率用不到。

这是一个给Agent用的Skill，补齐 Agent 在设计文档中绘制时序图的能力。

📦 如何安装

第一步：下载

我开源到GitHub上了，关注硅农微信订阅号，后台回复“硅农”，就可以获得链接。有什么问题欢迎给我提交 Issue，我的 Agent收到会自动修复后回复。

第二步：安装

把GitHub链接发给你的Codex、Claude Code、Kimi Code、WorkBuddy等助手，让它给你下载安装。

✨ 最后

AI 时代，如果有人再问我最好的编程语言是什么，我会说，就是你现在正在说的语言。
