你是不是也遇到过这种情况：RK3576 接上 MIPI 摄像头，画面一出来就让人头大——要么偏蓝偏黄，要么四角暗得像蒙了层黑布，暗光下噪点满天飞，拍个运动物体还拖着一串残影。你可能会想：是模组买错了？驱动没写对？还是我哪里没设置好？其实很多时候，问题就出在 ISP 没调好。没经过标定的 ISP，就像没对准焦的镜头，再好的传感器也白搭。
可等你打开 RKISP Tuner，看到 BLC、LSC、AWB、CCM 这一堆缩写，是不是更懵了？先调哪个？怎么判断调没调好？为什么照着教程调完，画面还是偏色？暗角怎么调都去不掉？别急，这篇文章就是写给被这些问题折磨过的你。咱们从客观标定到主观调优，一步步把 RK3576 的 ISP 调试流程拆开讲清楚，让你少走弯路，调出能看的画面。
ISP 调试的必要性
ISP 调试的根本目的在于解决传感器、镜头等物理器件的缺陷，并还原符合人眼感知的真实场景。具体体现在以下三个方面：
1. 弥补传感器的物理缺陷
光谱响应差异：图像传感器的光谱响应曲线（QE）难以与人眼的视觉响应函数完全匹配，需通过色彩校正矩阵（CCM）进行适配。
噪点与坏点：传感器在暗光下因半导体热运动易产生暗电流噪声，且可能存在固有坏点。需通过黑电平校正（BLC）、坏点校正（DPC）及降噪模块进行处理。
2. 纠正镜头的光学畸变
镜头阴影：受镜头光学特性影响，画面边缘进光量少于中心，导致四角偏暗，需通过镜头阴影校正进行补偿。
几何畸变：镜头物理形状会导致图像变形，需通过几何校正算法修正。
3. 还原真实的色彩环境
人眼具有"颜色恒常性"，能自动适应光源变化，而传感器不具备此特性，极易产生色偏。通过自动白平衡（AWB）算法校正色温偏差，确保在不同光源下白色还原准确，从而与人眼感知保持一致。
ISP 调试的分类
ISP 调试通常分为两个维度，以兼顾科学基准与视觉审美：
客观调试：基于标准光源箱、色卡、图卡等设备，通过量化指标（如信噪比、色彩误差、清晰度等）建立科学的成像基准，确保系统参数的准确性。
主观调试：侧重于"人眼感知"与"特定偏好"。在客观基准之上，根据项目需求或视觉审美，对色彩风格、锐化强度等进行微调，使成像效果更具质感。

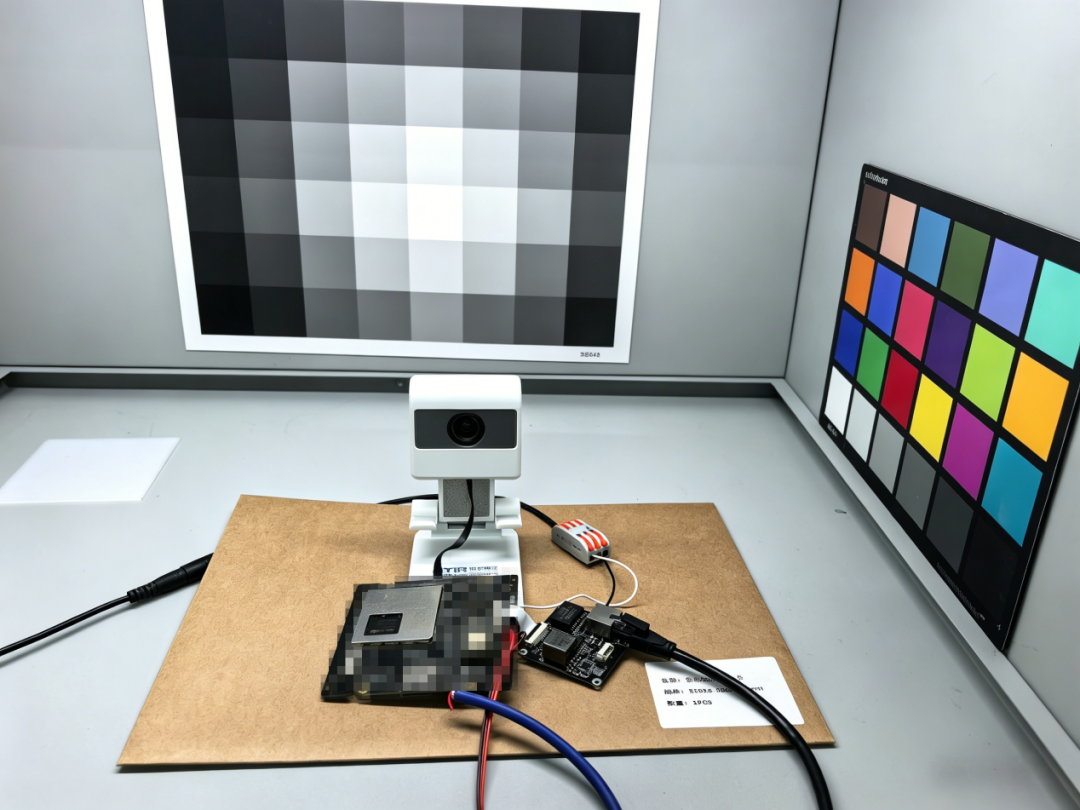

1. 硬件准备：米尔基于RK3576开发板、专业ISP调试灯箱，摄像头模组
2. 摄像头资料准备
为确保调试方向正确，需提前准备以下关键文档与参数：
遮光器具：镜头盖或遮光黑布，用于黑电平（BLC）标定，阻断外部光线干扰。
标准光源：配备至少7 种标准光源（HZ、A、CWF、TL84、D50、D65、D75）及可调亮度光源，用于 AWB、CCM 等模块在不同色温下的标定。
匀光片：用于镜头阴影校正（LSC）标定，使光源均匀照射传感器。
爱色丽24 色色卡：用于色彩校正矩阵（CCM）及自动白平衡（AWB）模块的标定。
灰度渐变卡：用于噪声分析、动态范围及Gamma 曲线标定。
棋盘格标定板：用于几何畸变校正（LDC）参数提取。
1. buildroot 系统
下载Linux 对应的 rkaiq_tool_server，并推送到板端运行
运行rkaiq_tool_server，无报错，输出以下类似打印
Linux,Create domain socket success.Found single camera node: /tmp/UNIX.domain0Connect to /tmp/UNIX.domain0rkaiq_tool_server connect AIQ successlo IP: 127.0.0.1eth0 IP: 192.168.1.173
2. Windows PC 端
1. 下载RKISPTuner 工具，并打开运行
RKISPTuner 主界面
3. 连接与验证
确认米尔RK3576开发板与PC 网络互通（ping 测试板端 IP）
在RKISPTuner 中填入板端 IP 地址，点击"连接"
连接成功后，工具界面左侧可看到实时预览画面
💡若连接失败，检查：
1. rkaiq_tool_server 是否正常运行
2. 防火墙是否放行对应端口
3. 板端 IP 是否正确（通过 ifconfig 确认）
ISP 标定流程顺序
ISP 各处理模块之间存在依赖关系（如 BLC 处理会在 LSC 之前），错误的参数将级联影响后续模块。因此，调试工作必须遵循以上的顺序：
顺序原则：严格按照标定流程执行（通常为：BLC -> LSC -> AWB -> CCM -> 其他），不要随意跳过或颠倒步骤。
结果验证：每完成一个模块的标定，须立即确认参数效果。若发现数据异常，需重新标定该模块，避免错误参数污染后续调试环节。
💡IQ 文件建议直接从 /etc/iqfiles/ 找个相近进行拷贝修改，减少工作量。直接使用 RKISP Tuner 生成 IQ json 文件，工作量较大
1. BLC（黑电平校正）标定
BLC 是整个 ISP 流水线的第一步，其作用是消除传感器的暗电流偏移，为后续模块建立正确的信号基准。
遮盖镜头
使用镜头盖或遮光黑布完全遮住镜头，确保无光线进入传感器。这是标定黑电平的关键前提。
采集 RAW 数据
在RKISP Tuner 中切换到 BLC 模块页面，点击"Capture"采集当前黑帧 RAW 数据。建议在多个增益档位（1x、2x、4x、8x、16x）下分别采集，以获取不同增益下的黑电平偏移值。
计算并写入BLC 值
工具会自动统计各通道（R/Gr/Gb/B）的黑电平均值。将计算结果写入 IQ 文件对应字段。一般要求各通道黑电平值在 50~65 之间（10bit RAW），且 R/Gr/Gb/B 四通道差异不超过 2。
⚠️ BLC 值偏大会导致画面整体偏暗且动态范围减小，偏小则暗部出现彩色噪点。需精确标定。
2. LSC（镜头阴影校正）标定
LSC 用于补偿镜头中心和边缘进光量差异导致的亮度不均匀和色偏问题。
架设匀光环境
将匀光片贴在标准光源箱上，确保照射到镜头的光线均匀柔和，无明显热点和暗角。
采集匀光图像
在每种标准光源下（至少D65、A、CWF、TL84）分别采集匀光图像。在 RKISP Tuner 中切换至 LSC 模块页面，点击"Capture"进行采集。
生成LSC 表
工具将自动计算各光源下的增益补偿表（Gain Table），补偿画面边缘的亮度衰减。确认生成结果后，保存至 IQ 文件。
✅ 验证方法：LSC 校正后，拍摄纯白墙壁或匀光片，检查画面四角与中心亮度差异应在 5% 以内。
3. AWB（自动白平衡）标定
AWB 模块用于在不同色温光源下准确还原白色，消除色偏。
多色温采集
在标准光源箱的各色温光源下（HZ、A、CWF、TL84、D50、D65、D75），分别拍摄 24 色色卡。
统计WB Gain
在RKISP Tuner 的 AWB 模块中，框选色卡白色区域，工具将自动统计 R/G/B 三通道的增益比（WB Gain），并生成不同色温下的白平衡增益曲线。
写入IQ 文件
将各色温下的WB Gain 值写入 IQ 文件的 AWB 配置段。确认白色区域 R/G/B 三通道比值接近 1:1:1。
4. CCM（色彩校正矩阵）标定
CCM 通过 3×3 矩阵将传感器的色彩空间映射到 sRGB 标准色彩空间，修正光谱响应差异。
色卡采集
在完成AWB 标定后，在各标准光源下拍摄 24 色色卡。确保色卡充满画面 60% 以上区域。
计算CCM 矩阵
在RKISP Tuner 的 CCM 模块中，框选色卡区域，工具将自动计算 3×3 校正矩阵。关注 ΔE（色差）指标，一般要求平均 ΔE < 5，最大 ΔE < 10。
多色温矩阵融合
为适应不同光源场景，需在多种色温下标定CCM，并通过插值算法实现色温间的平滑过渡。将各色温下的 CCM 矩阵写入 IQ 文件对应段落。
主观调试流程总览

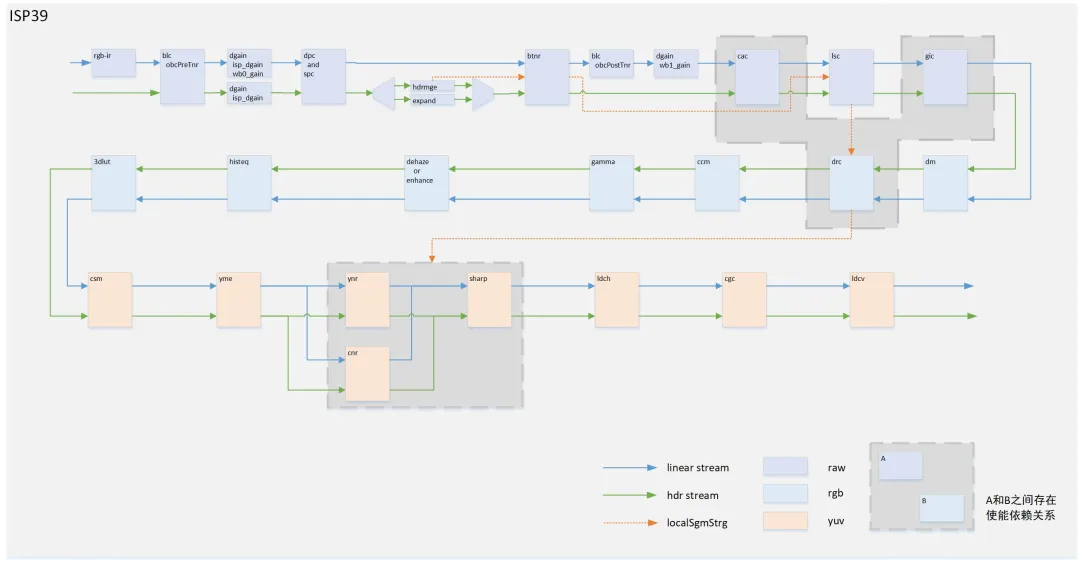

RK3576 ISP39 内部 Pipeline
RK3576 ISP39 Pipeline 架构
米尔RK3576开发板 搭载的 ISP39 是瑞芯微第三代 ISP 架构，支持 3 拍 1 出（3路 MIPI 输入 + 1 路输出）的处理能力。其内部 Pipeline 按处理顺序主要包括以下模块：
ISP39 核心 Pipeline 模块
BLC 黑电平校正— 消除传感器暗电流偏移
DPC 坏点校正— 检测并修复传感器固有坏点
Bayershd Bayer 域阴影校正 — 去除镜头暗角
LSC 镜头阴影校正— 补偿亮度/色彩不均匀
AWB 自动白平衡— 色温自适应校正
Demosaic 去马赛克— Bayer → RGB 插值重建
CCM 色彩校正矩阵— 光谱响应适配
3D LUT 三维查找表— 精细色彩风格调校
Gamma 伽马校正— 线性 → 非线性映射，匹配显示器
EE/Sharpen 边缘增强— 提升图像清晰度与细节感
3DNR 3D 降噪 — 时域+空域联合降噪
在线调试操作
1. 使用 selfpath 节点进行预览
# 找到 selfpath 对应的 video 节点grep . /sys/class/video4linux/video*/name# 进行摄像头预览gst-launch-1.0 v4l2src device=/dev/video12 ! \'video/x-raw,width=1920,height=1080,framerate=60/1' ! \videoscale ! 'video/x-raw,width=1920,height=1080' ! waylandsink# 确认 mainpath 节点是否被占用，查看 Output 一列为 rkisp_selfpathcat /proc/rkisp-vir*
2. 使用 RKISP Tuner 进行在线调试
在 PC 端 RKISP Tuner 连接成功后，左侧面板为实时预览画面，右侧为各 ISP 模块参数调节面板。调节参数后可实时观察效果变化，确认满意后再写入 IQ 文件。
AE（自动曝光）调试
AE 控制画面的整体亮度和动态范围，是影响观感的第一要素。RK3576 的 AE 算法基于直方图统计和权重映射，支持多区域测光。
3DNR（3D 降噪）调试
3DNR 是 RK3576 ISP39 的重要降噪模块，结合时域（帧间）和空域（帧内）降噪策略，在保持细节的同时有效抑制噪声。
3DNR 的核心调试要点：
时域降噪强度：静态场景可适当加大，运动场景需减小以避免拖影（Ghosting）
运动检测阈值：阈值过高会导致运动物体拖影，过低则降噪效果不足
空域降噪强度：需与时域降噪配合，通常空域强度低于时域，避免过度涂抹
降噪与锐化的平衡：降噪会损失细节，需通过后续 Sharpen 模块适当补偿

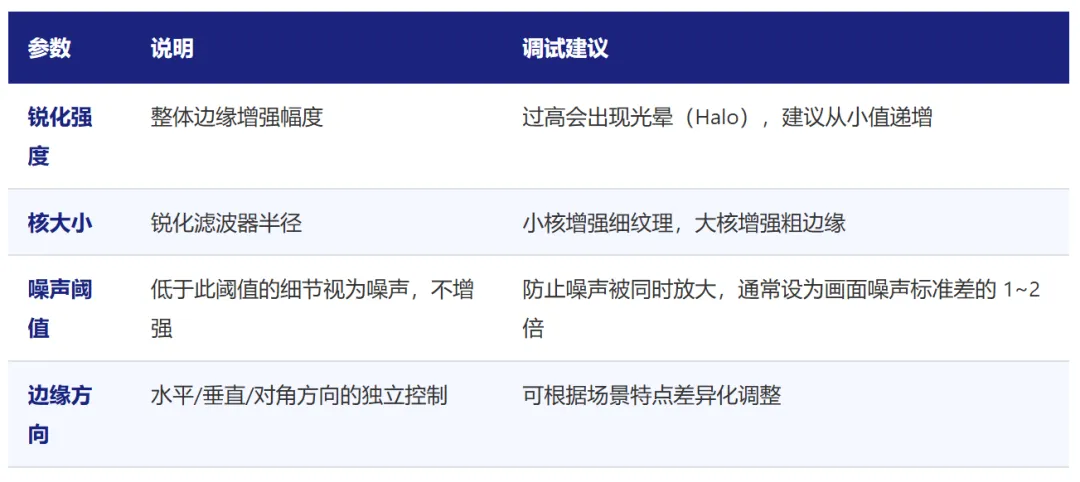

Sharpen（锐化/边缘增强）调试
锐化模块用于补偿前级降噪和 Demosaic 插值带来的细节损失，提升图像清晰度感知。
Gamma 调试
Gamma 校正将传感器的线性光信号映射为非线性输出，以匹配显示设备的亮度响应特性和人眼的亮度感知特性。
标准 Gamma 2.2：适用于一般 sRGB 显示场景，是最常用的默认曲线
自定义 Gamma 曲线：可根据项目需求调整暗部/亮部映射关系，实现特定风格
暗部提亮：增大低输入区域斜率，改善暗部可见度
亮部压缩：减小高输入区域斜率，防止高光溢出
3D LUT（三维查找表）调试
3D LUT 提供对 RGB 色彩空间的全维度精细调校能力，可实现 CCM 无法覆盖的复杂色彩映射，适合进行特定的色彩风格化处理。
用途：色彩风格调校（如暖色调、冷色调、电影风格等），弥补 CCM 在某些色彩区域的残余偏差
调试方法：在 RKISP Tuner 中导入 3D LUT 文件（通常为 17×17×17 或 33×33×33 的立方体网格），通过调整网格节点值实现色彩映射
注意事项：3D LUT 的修改范围不宜过大，否则可能出现色彩断层或伪影。建议在 CCM 调试完成后再使用 3D LUT 进行微调
IQ 文件结构
IQ（Image Quality）文件是 ISP 算法参数的载体，以 JSON 格式存储，包含所有 ISP 模块的配置参数。RK3576 的 IQ 文件通常命名为<sensor_model>.json，存放在板端 /etc/iqfiles/ 目录下。
{"sensor_info": {"sensor_name": "imx219","resolution": "1920x1080"},"blc": {"blc_offset": [56, 57, 57, 56]},"lsc": {"lsc_table": [...]},"awb": {"wb_gain": {...}},"ccm": {"ccm_matrix": [...]},...}
IQ 文件烧录流程
1.在 RKISP Tuner 中完成参数调试后，点击"Save"将参数导出为 JSON 文件
2.通过 ADB 或 SCP 将 IQ 文件推送到板端 /etc/iqfiles/ 目录
3.重启 MYD-LR3576 开发板或重启 3A 服务使新 IQ 文件生效
# 通过 ADB 推送 IQ 文件adb push imx219.json /etc/iqfiles/# 通过 SCP 推送 IQ 文件scp imx219.json root@192.168.1.173:/etc/iqfiles/# 重启摄像头服务killall rkaiq_tool_server# 或直接重启系统reboot
Q1：预览画面全黑或全绿，无正常图像
可能原因：
MIPI CSI 时序配置错误（CLK/Lane 数量、速率不匹配）
Sensor 初始化序列未正确加载或 I2C 通信失败
电压/时钟未使能
排查步骤：
1. 检查内核日志：dmesg | grep -i "mipi\|csi\|sensor"
2.确认 Sensor I2C 通信：i2cdetect -y <bus> 检查传感器地址是否响应
3.使用 media-ctl -p 检查 Media Pipeline 拓扑是否正确连接
Q2：画面有明显的偏色（整体偏蓝/偏黄/偏绿）
可能原因：
AWB 参数未标定或标定光源不充分
CCM 矩阵偏差过大
LSC 色彩补偿不均匀
排查步骤：
1.先确认 BLC 和 LSC 是否已正确标定（前置模块偏差会级联影响 AWB）
2.在当前光源下重新标定 AWB，确认 WB Gain 是否合理
3.检查 CCM 矩阵的 ΔE 指标是否达标
Q3：画面四角偏暗（暗角明显）
可能原因：
LSC 参数未标定或标定环境不标准
镜头本身暗角严重，超出 LSC 补偿能力
排查步骤：
1.重新标定 LSC，确保匀光片使用正确，光源均匀
2.在 RKISP Tuner 中查看 LSC Gain Table，确认增益值是否合理（一般不超过 4x）
3.若 LSC 增益已很大仍有暗角，可能需要更换镜头模组
Q4：运动场景出现拖影（Ghosting）
可能原因：
3DNR 时域降噪强度过高
运动检测阈值设置不合理
帧率过低导致帧间间隔过大
排查步骤：
1.降低 3DNR 时域降噪强度，或增大运动检测灵敏度
2.确认帧率是否达到预期（通过 v4l2-ctl --device=/dev/videoX --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --set-parm=60）
3.在快速运动场景下反复验证，找到降噪与拖影的平衡点
Q5：RKISP Tuner 连接板端失败
可能原因：
rkaiq_tool_server 未运行或已崩溃
网络不通或防火墙拦截
rkaiq_tool_server 版本与 RKISP Tuner 版本不匹配
排查步骤：
1.在板端确认进程运行：ps | grep rkaiq_tool_server
2.PC 端 ping 板端 IP 确认网络连通
3.确认版本一致：RKISP Tuner 和 rkaiq_tool_server 必须使用同一 SDK 版本
4.重启 rkaiq_tool_server 后重试连接
Q6：曝光闪烁（室内灯光场景画面周期性明暗变化）
可能原因：
Anti-Flicker 未开启或频率设置错误
曝光时间未与光源频率同步
排查步骤：
1.开启 Anti-Flicker 并设置为 50Hz（国内电网频率）
2.确保最小曝光时间为 10ms 的整数倍（50Hz）
3.在 IQ 文件中确认 AE Anti-Flicker 配置已生效
严格遵循 Pipeline 顺序：ISP 各模块是串联流水线，前级模块的输出是后级的输入。跳过 BLC 直接调 AWB，或跳过 AWB 直接调 CCM，都会导致参数级联失真。
每次只调一个模块：同时修改多个模块参数将无法判断效果归属，增加排错难度。每调一个参数，观察效果，记录变化。
多场景验证：室内/室外、强光/暗光、静止/运动等多种场景下都要验证调试效果，确保参数的泛化能力。
记录参数变更：每次修改参数时记录变更内容和效果，方便回溯。建议维护一份参数变更日志。
善用 IQ 文件继承：从相近模组的 IQ 文件开始修改，比从零创建效率高得多。瑞芯微官方 SDK 通常提供多个参考 IQ 文件。
关注模块间耦合：Gamma 改变影响 AE、3DNR 强度影响 Sharpen、LSC 改变影响 AWB……调试时需关注上下游联动效应。
