九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!

电子开发学习 2026-09-18 11:11
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图1

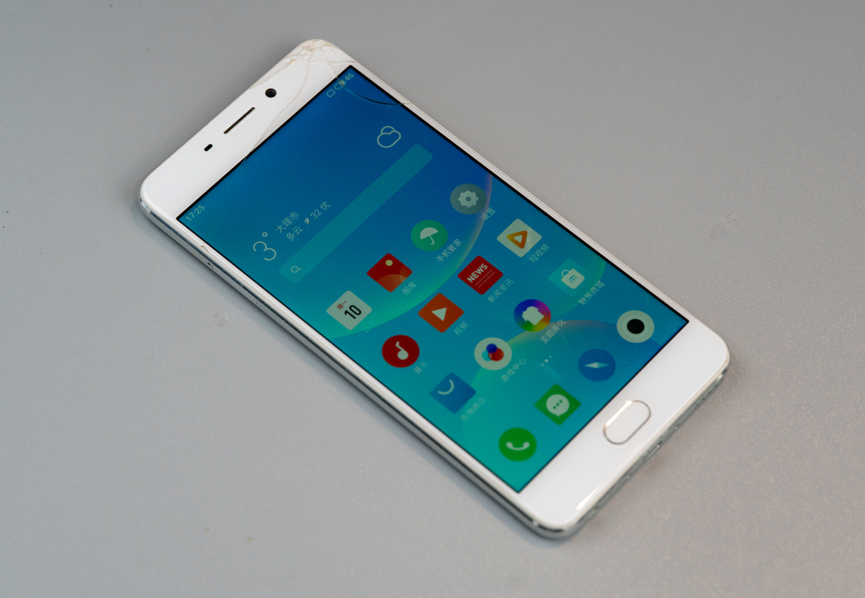

这款手机肯定很多人看了眼熟对吧,它就是魅族的魅蓝Note6手机
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图2

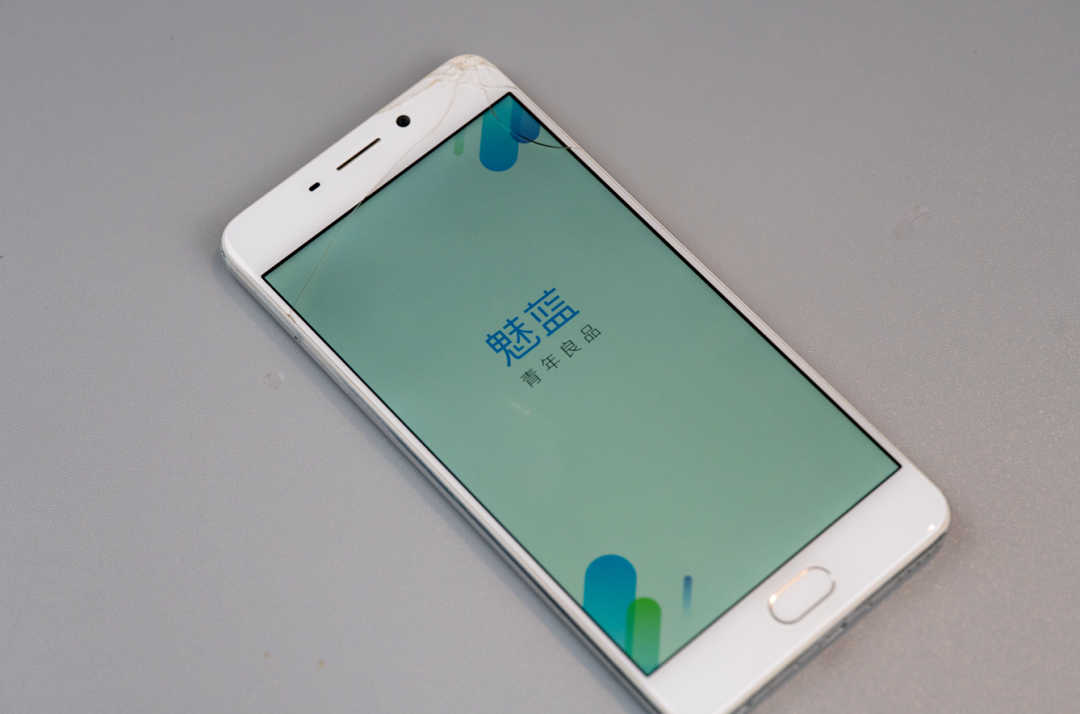

这个开机画面,想必存在很多人深深的脑海里——青年良品。曾经的青年,现在已是拖家带口、还着房贷、发际线后移的中年顶梁柱了。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图3
它的处理器是骁龙625,运存4GB,存储64GB,当年的旗舰配置,放在现在可能就是老人机的配置吧!
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图4
手机背面采用铝合金材质,上面的天线缝中间是闪光灯,魅族总喜欢把闪光灯藏在线条里,比较有设计感。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图5
这是我一个医生朋友搬家的时候,翻出来的旧手机。右上角摔过,屏幕面板有破裂。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图6
老规矩,拆解前先把sim卡槽给退出来,这玩意支持双卡,卡托还是全金属的,看着质感贼好,并没有在看不见的地方偷工减料!
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图7
注意到这个充电口还是Micro-USB的。但是另外也有一个惊喜,这个手机居然保留了耳机插孔,这在当年是理所当然,但是现在是不可能的奢侈品!
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图8
手机前面板和后壳之间采用了卡扣结构,所以底部充电口两边有两个螺丝,需要先拆掉。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图9
拆掉螺丝撬掉后盖。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图10
底部两个螺丝孔是在塑料材质的面板框上通过热熔植入的方式固定的两个滚花铜螺母。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图11
在底部电路板和主板之间有一根排线,这个排线安排在电池顶部。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图12
拆掉底部的黑色塑料组件,露出了电路板。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图13
这个黑色组件本身也是底部扬声器和天线。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图14

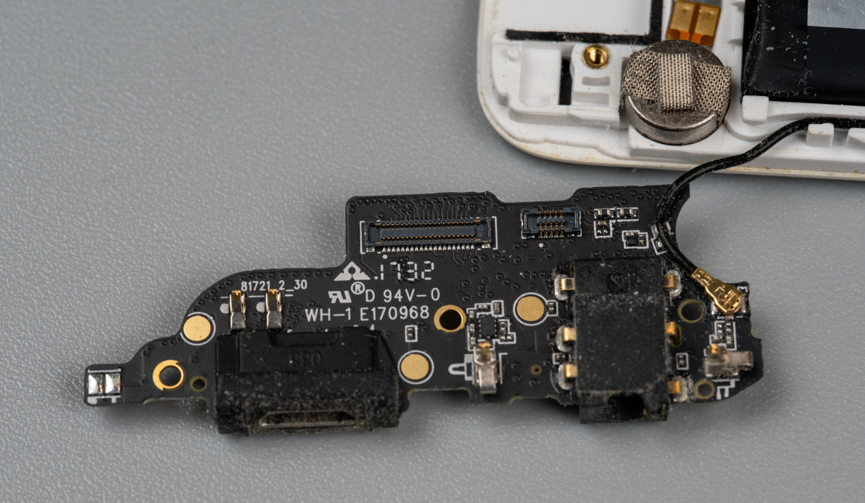

这个小板子最关键的作用就是放了Micro-USB连接器、耳机接口、以及天线信号、震动马达等信号的转接。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图15
另外从背面看有一个麦克风。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图16
Home按键也通过FPC排线连接到了底部小板子。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图17
这个圆的是震动马达。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图18
接下来看看这个手机的主板。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图19
固定主板的一个螺丝上贴的易碎贴完整,说明这个手机主板今天之前没被拆过,它的第一次拆解,给了我。连接底部小板的排线和电池排线用同一个金属条进行保护,放置掉落。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图20
去掉金属条之后,可以看到三个排线端子,从左往右分别是电池排线、屏幕排线、底部小板排线。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图21
这种FPC排线在手机、智能手表、手环、相机、无人机等对尺寸和重量有要求的产品里真的是用量太大了。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图22
把主板拿下来。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图23
比较麻烦的一点是屏蔽壳都是焊接上去的。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图24
咦,这一面的屏蔽壳有一个是可以拆解的。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图25
那就拆掉看看呗。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图26
显然这里面是射频相关电路。SKY77645-11是一个多模多频段 (MMMB) 功率放大器模块 (PAM),支持 3G/4G 手机,可在 CDMAWCDMATD-SCDMA  LTE 模式下高效运行。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图27
这颗WTR2965,是一颗射频收发器芯片。但是这个芯片的丝印很奇怪,看着像上面的丝印被激光打掉然后重新打的丝印一样,究竟为啥这样,咱也不敢问,咱也不敢查,反正不影响拆解。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图28

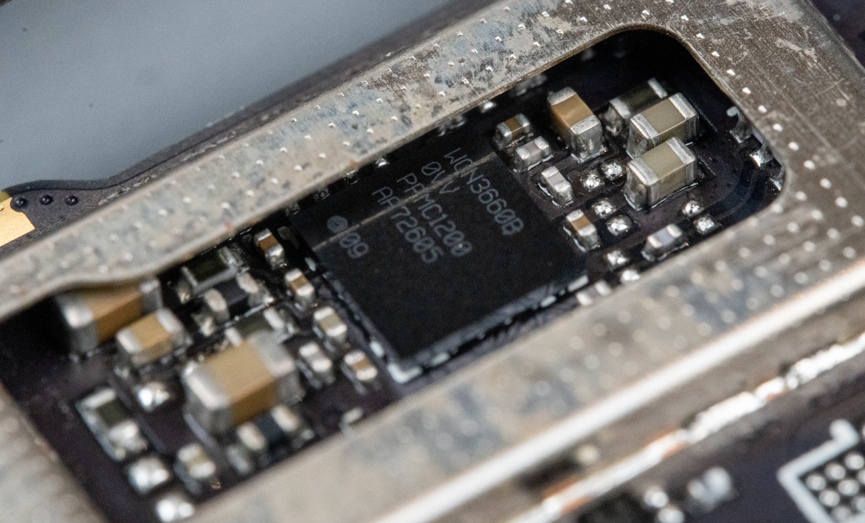

这也是来自高通的WCN3660B,一款多功能无线通信芯片,集成了蓝牙4.1Wi-Fi4
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图29
接下来看看天线走线,从屏蔽壳里走出来之后,通过适配网络到天线弹片。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图30
这里也是差不多的设计,不过这个天线链路上有一颗巴伦。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图31
板子顶部有一颗TOF传感器,和之前拆结果的魅族手机一样的设计,这个TOF被放置在一个很厚的PCB载板上,感觉就像穿了内增高,哈哈。板子的生产日期是17年第33周。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图32
外壳上看到闪光灯是一个长条,实际上LED在电路板上也是这么排的。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图33
手机顶部的麦克风。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图34
前置摄像头模组。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图35
后置摄像头模组。镁铝合金的压铸外壳看着很有质感,同时也提供了一定的减震效果。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图36
在看看屏幕总成背面的组件,顶部中间的是扬声器。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图37
这是侧面的开关机和音量大小按钮,采用的也是FPC软板,弯折之后把信号焊盘贴在屏幕背面,主板装上去之后,主板上的弹片刚好和信号焊盘受压接触。
九年前这手机叫"青年良品",九年后我拆开它,发现故事的主角早已退场!图38
以上就是这个魅蓝Note6手机的拆解全过程。
九年前,1699元能买到什么?一台骁龙6254GB运存、双摄、全金属机身,甚至连卡托都是全金属的。在那个千元机各种降低成本的年代,魅族几乎是咬着牙,把旗舰机上才敢想的配置塞进了这台中端机的壳子里。
九年后的今天,当我用螺丝刀拆开这台手机,这台手机也给我讲述了那个年代的故事。故事的主角魅族,那时还站在舞台的中央。九年后的今天,舞台换了,主角也换了。我用一把螺丝刀拆开的不仅是一台旧手机,也是一段谁都没法回去的旧时光。
