英伟达8月19日发布的《DSX设施基础设施设计指南》v2.0里附了一个示例站点。

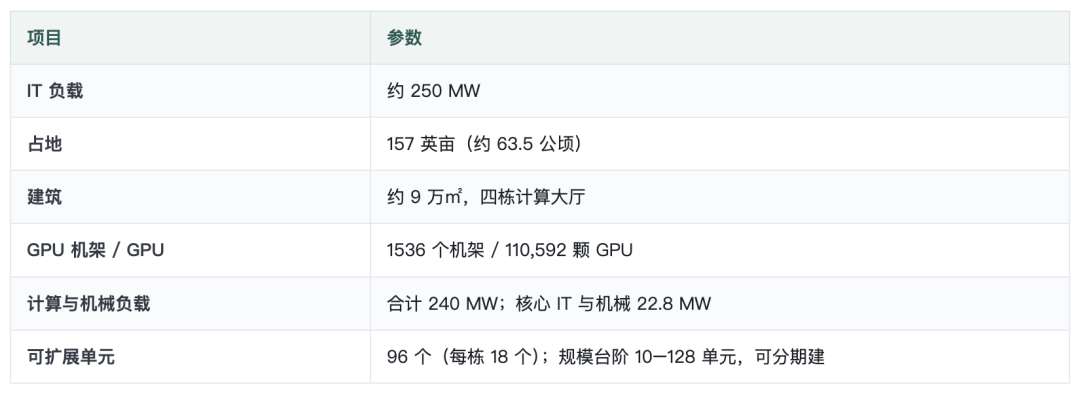

250MW级IT负载，157英亩地，约63.5公顷。建筑约9万平方米，四栋计算大厅，1536个GPU机架，110592颗GPU。计算与机械负载合计240MW，核心IT与机械负载22.8MW。
一个月后，9月21日Vertiv官宣自己那台2.3MW的CoolChip冷却液分配单元拿到DSX Ready资格，首个通过该资格的CDU。英伟达首批只开两类，电池储能系统BESS和冷却液分配单元CDU。
BESS进来三家，日立能源、LG新能源、特斯拉。CDU进来三家，LG电子、LiquidStack、Vertiv，还会追加基础设施和软件类别。
备注：CUDA让开发者围着英伟达写软件，DSX要的是让建数据中心的人围着英伟达的图纸买设备。
美国三家，特斯拉、LiquidStack、Vertiv；韩国两家，LG新能源、LG电子；日立能源是日欧合资，中国一家都没有。
CDU 和 BESS 这两类设备，中国的产能和交付速度都不弱，做液冷 CDU 和储能 PCS 的厂商一抓一大把，缺的是一张被英伟达认可的准考证，这是为什么？
Part 1
DSX参考设计机柜TDP从MGX Gen 1.1的198kW，提高到Vera Rubin NVL72的330kW。单柜三百多千瓦，一排按最多八个机柜算，两兆瓦起步。变压器、母线、开关柜得按这个数配，冷却系统得按这个数把热量带走，建筑结构也得按这个数承重。
机房的核心矛盾是机柜数量、面积和带宽，现在排在前面的几个问题换成了别的：电网能不能及时供电，机房能不能把电送到机架，热量能不能带走，电力和冷却能不能跟着AI负载的秒级波动走。
设施侧45°C液冷设计点，二次侧技术冷却液流量至少1.5 LPM/kW。
CDU取液对液形式，成组N+1冗余，放在机械廊里集中布置。CDU接中央公用设施站送来的设施水，接机柜冷板那一路技术冷却液。中间用换热器把GPU的热量换出去，顺带把两边的温度、压力、流量和水质隔开。
Vertiv那台2.3MW的机器支持直接芯片液冷和后门换热器，装在行末或者机房周边。冷板侧的参数一旦对不上，轻则GPU降频，重则泄漏、过热或者整排停机。
液冷不是把水管接到服务器上就完事，冷却液的温度、流量、压力、材料兼容性、故障隔离、冗余方式和控制接口，都得和机架这一侧的规格对齐。
设施水温抬到这个水平，干冷器在多数气候条件下不用开机械制冷，直接把热量排进空气，全程不耗蒸发水。省下的电力预算留给算力。
参考设计里最小的可重复单元叫可扩展单元，一个计算热通道封闭加一个支持热通道封闭，电力、冷却、空间和连接一起配套。
示例站点由96个这样的单元组成，四栋计算大厅每栋18个，换成DSX MaxLPS那套设计每栋能排到24个。规模台阶从10个单元一直到128个，可以分期建。
供电和冷却的冗余也是分等级给的。GPU侧的冷却不接UPS，停电时靠冷冻水环路的热惯性撑着，等备用发电起来、系统自动重启。只有核心那部分的中央公用设施站接了UPS。
AI负载天生是动态的，而电网和发电机是按平稳负载造的。
GPU集群可能在几秒内爬升几十兆瓦，变压器和燃气轮机跟不上这个速度。电压如果出现波动，整栋计算大厅的算力就断了。
在这个示例站点里，BESS挂在34.5kV开关柜母线上当可控缓冲，现场备用发电按N+2配置，核心网络与机械负载按五个九设计，99.999%。
Part 2
英伟达5月28日发布的《BESS自认证指南》v1.0（文档号DA-12516-001_v01）定义在交流端子、包含PCS，理由是BESS被当成一件电网资产来认证。
站点变压器、线路电抗器、开关柜、继电器、发电机、园区控制系统都在边界之外。但供应商要交出足够的模型和证据，让英伟达能验证站点级集成。
Battery sizing is irrelevant to qualification。第11项测试考SOC漂移，看的是控制逻辑能不能管住能量平衡。
把电池堆大顶替不了这件事。电芯化学同样不在范围内。斜坡响应、限流、低压穿越这几项测试设计得与化学体系无关，只看PCS的行为。
动态有功与无功响应、限流、故障穿越、孤岛稳定、黑启动、并离网无缝切换，外加遥测和控制透明度的证据，五个用例也很直白：低压穿越，动态AI瞬态削减，需求响应，源切换，黑启动。
Part 3
CUDA定义了GPU的开发环境，MGX定义了模块化服务器平台，NVLink定义了机架内的高速互连，参考架构影响了服务器、网络和存储的选型。
DSX把电力、冷却、储能、设施和软件控制一起收进同一套参考设计。
下一代机架的功耗、散热和运行特性，整厂的参考设计，还有伙伴进入客户采购清单的认证入口。
冷水机组和储能柜由伙伴去造，重资产、产能和工程队伍也由伙伴出，英伟达出接口和门票。
参考设计给出参数，DSX Ready把参数变成可验收的测试，通过的产品进Marketplace，客户按DSX建厂时直接在目录里挑。
设备商为了离这批客户近一点，会主动按英伟达的接口、测试方法和运行规范往回改自己的产品定义。
英伟达的影响力就从芯片销售环节，往前提到了项目设计和设备选型阶段。
中高压配电，变压器与开关设备，800V直流供电，冷机、泵和换热设备，现场发电与燃料电池，楼控与能源管理软件，传感器、阀门和工业控制，电网互动与负荷调度（英伟达这边叫DSX Flex）。
传统数据中心的电力和暖通供应链，可能就此长出一条围着英伟达参考架构组织的新链条。
算力即收入，衡量一座AI数据中心的口径就得跟着换，从有多少颗GPU，换成每兆瓦每年能产出多少有效Token。
电池、液冷、配电和控制软件从配套变成产能的一部分，首批名单里特斯拉的储能在，Vertiv的水冷在，日立能源和两家LG也在。
资料：
1）英伟达《DSX Facilities Infrastructure Design Guide v2.0》（2026年8月19日）在线版参考设计总览页
2）DSX Ready首批名单出自英伟达官方博客（2026年9月）
3）自英伟达《BESS Self-Qualification Guidelines》v1.0（2026年5月28日，DA-12516-001_v01）
