台积电最被低估的“武器”

在2026年OIP生态系统论坛上，行业讨论的焦点从渐进式扩展转向了台积电所定义的“智能革命”。为了更深入地了解这一趋势，我（指代本文作者Kalar Rajendiran，下同）在会前与台积电生态系统与联盟管理事业部总监Aveek Sarkar进行了交流。

如同18世纪的工业革命将人类体力劳动转变为机械动力一样，当今时代正通过人工智能增强人类的创造力。我们正在见证针对特定工作负载架构的诞生，在这些架构中，人工智能和人类创造力在一个持续、高效的反馈循环中协同运作。

开放创新平台 (OIP) 历经二十余年的发展，已从最初的标准设计中心项目成长为业界最强大的协作引擎。它最初旨在简化芯片研发流程，如今已发展成为一个拥有 90 个成员的强大平台，涵盖六大专业联盟：设计中心联盟 (DCA)、EDA 联盟、IP 联盟、云联盟、VCA 联盟和 3DFabric 联盟。

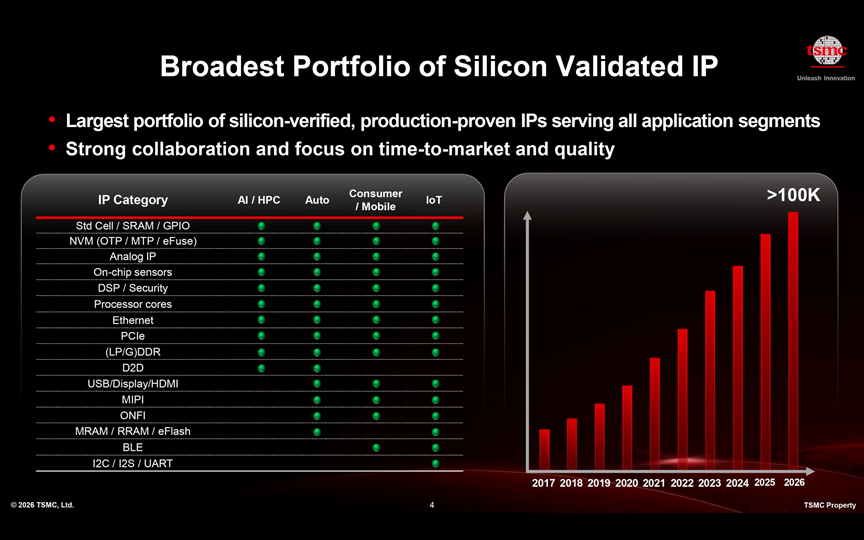

该生态系统的规模在其超过 10 万个经过硅验证、量产验证的 IP 产品组合中得到了最佳体现。该产品库不仅面向超大规模数据中心运营商，而且越来越多地面向“物理人工智能”，旨在将先进智能迁移到物联网、汽车和边缘设备中。通过提供这些经过量产验证的构建模块，台积电确保通往万亿晶体管系统的道路不受 IP 验证基本物理限制，而是由创造力驱动。

在人工智能时代，制造领域“一刀切”的做法已被摒弃，取而代之的是积极的设计-技术协同优化（DTCO）。通过同步改进工艺、库和设计流程，台积电的路线图旨在将当前N3P节点的能效提升2.3倍，并最终应用于A14等未来架构。

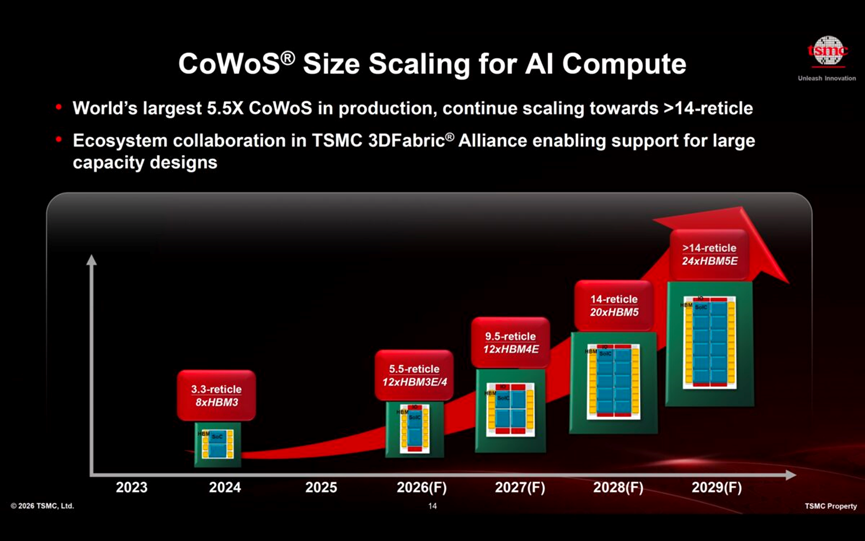

然而，真正的突破在于突破了光罩数量的限制。台积电的CoWoS®平台正从3.3光罩设计扩展到超过14光罩的大型封装。对于参观OIP展馆的观众来说，展出的9.5光罩实体封装设计是这一进展的切实里程碑。到2029年，这些大型平台将支持24层HBM5E堆叠，这得益于SoIC（系统级芯片）逻辑堆叠的复合效应。

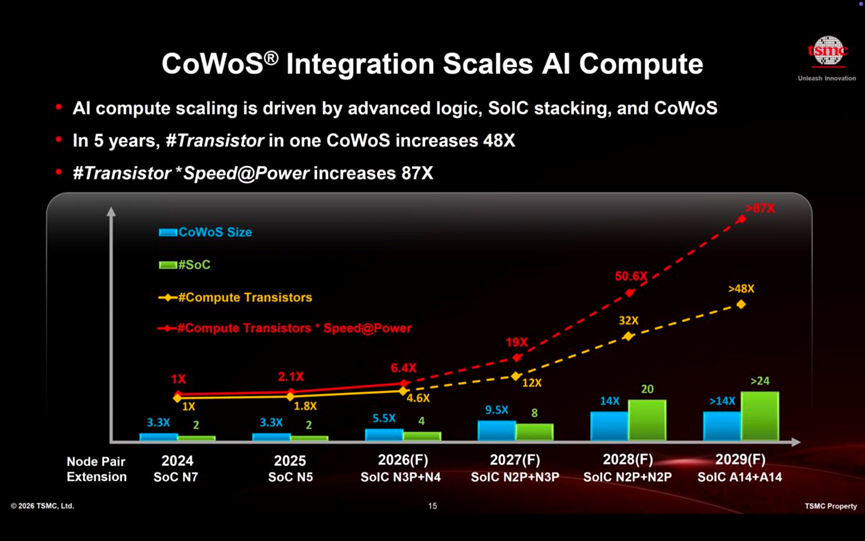

令人瞩目的进步仍在继续，从 2024 年的 N7 标准 SoC 到 2029 年的复杂 SoIC A14+A14 堆栈的发展轨迹。

在这 5 年的时间里，单个 CoWoS 封装内的晶体管数量增加了 48 倍。

总计算能力提升了 87 倍，具体定义为晶体管数 × 速度 @ 功耗（在功耗范围内的标准化性能）。

随着人工智能工作负载从大规模训练集群转向“物理人工智能”和边缘端的智能推理，内存架构必须更加高效。台积电表彰了在HBM5标准方面做出贡献的关键合作伙伴（SK海力士、美光和三星）。通过使用台积电的N3P工艺制造HBM5基片，业界实现了单位能耗带宽的关键性翻倍。

在连接性方面，台积电的COUPE™（紧凑型通用光子引擎）平台正在解决迫在眉睫的“互连壁垒”。通过集成共封装光学器件和微环调制器（MRM），台积电正在将带宽密度从目前200Gbps的量产调制器提升至2030年达到4Tbps/mm的目标。

论坛上讨论的最深刻的转变是“良性循环”：利用人工智能设计更好的芯片，而更好的芯片反过来又推动更复杂的人工智能模型的发展。

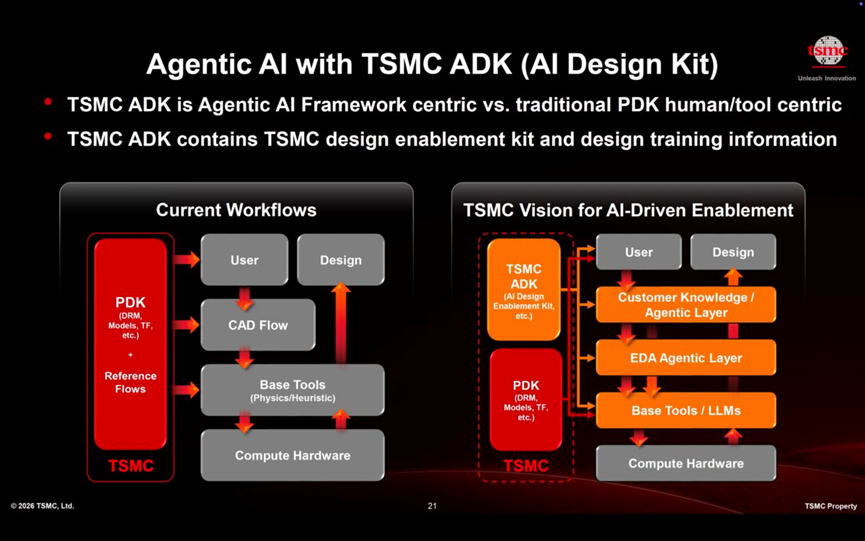

台积电正在积极推动从传统的以人为中心的PDK（工艺设计套件）向台积电ADK（人工智能设计套件）的转型。ADK是一个多智能体框架，其中的人工智能智能体能够从台积电的技术学习层（单元选择、引脚逃逸和布线策略）中进行自我学习，从而自主地协调工作流程。

行业领导者已经通过特定的代理工具看到了这种影响：

数字设计：使用 Cadence InnoStack 和 Synopsys AutoPilot，设计人员在布局布线 (P&R) 迭代中实现了 3-5 倍的生产力提升。

混合信号/模拟：借助 Cadence ViraStack 和 Synopsys Custom Compiler Autopilot 等工具，设计迁移（例如，从 N5 到 N3 VCO）实现了 6 倍的生产效率提升。

为了进一步推动“AI原生”发展，OIP“新兴技术走廊”特别挑选了六家初创公司，这些公司因其在基于AI的EDA和IP方面的创新而经过专门审查，这标志着将“AI优先”的小型企业纳入生态系统的核心圈。

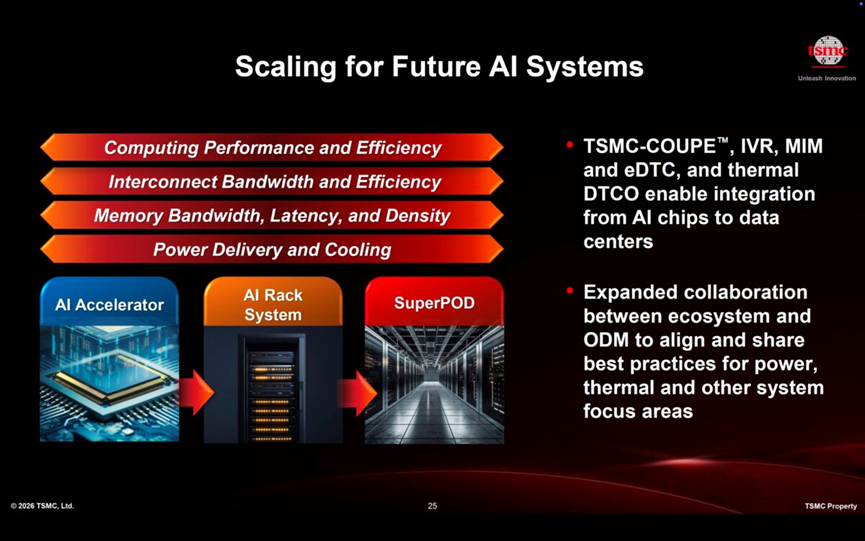

为了支持万亿晶体管架构，台积电正通过系统-技术协同优化（STCO）技术，将目光从芯片层面扩展到整个机架。这种整体方法将AI SuperPOD视为一个独立的设计单元。

优化机架级系统不仅仅需要逻辑电路的扩展；它还需要先进的电源传输和散热管理。台积电正在集成集成电压调节器 (IVR)、金属-绝缘体-金属 (MIM) 电容器和深沟槽电容器 (eDTC) 来稳定电源传输，同时应用热 DTCO 技术来应对下一代 AI 加速器极高的热密度。

总而言之，万亿晶体管时代建立在三大战略支柱之上：

不懈的逻辑和封装创新：突破 CoWoS 扩展和 A14 晶体管密度的极限。

彻底加速设计周期：通过台积电 ADK 实现“智能 AI”转变，将数年的设计工作压缩到数月内。

整体系统优化：利用 STCO 将硅、电源传输和散热管理整合到一个统一的系统中。

随着OIP生态系统迈入第三个十年，它仍然是这场智能革命的关键基础设施。智能体设计流程与大规模3D集成相结合，标志着一代人以来架构领域最重要的转折点。

（来源：编译自semiwiki）
