充电头网第4132篇拆解报告。
前言
充电头网拿到了一款支持65W输出的黑玺三合一移动电源。
这款产品内置10500mAh容量电池，采用可折叠插脚与可更换多国插头设计，自带一条可拆卸USB-C伸缩快充线，并配备1C1A快充接口与智能显示屏，可实时显示电量、输入/输出功率以及电池健康度信息，日常使用更透明。
在快充协议兼容性方面，产品支持PD3.0/PPS、UFCS、QC3+、QC5等快充协议，可实现最高65W的快充输出。
下面充电头网就对这款产品进行详细拆解，看看内部的结构用料如何。
产品外观

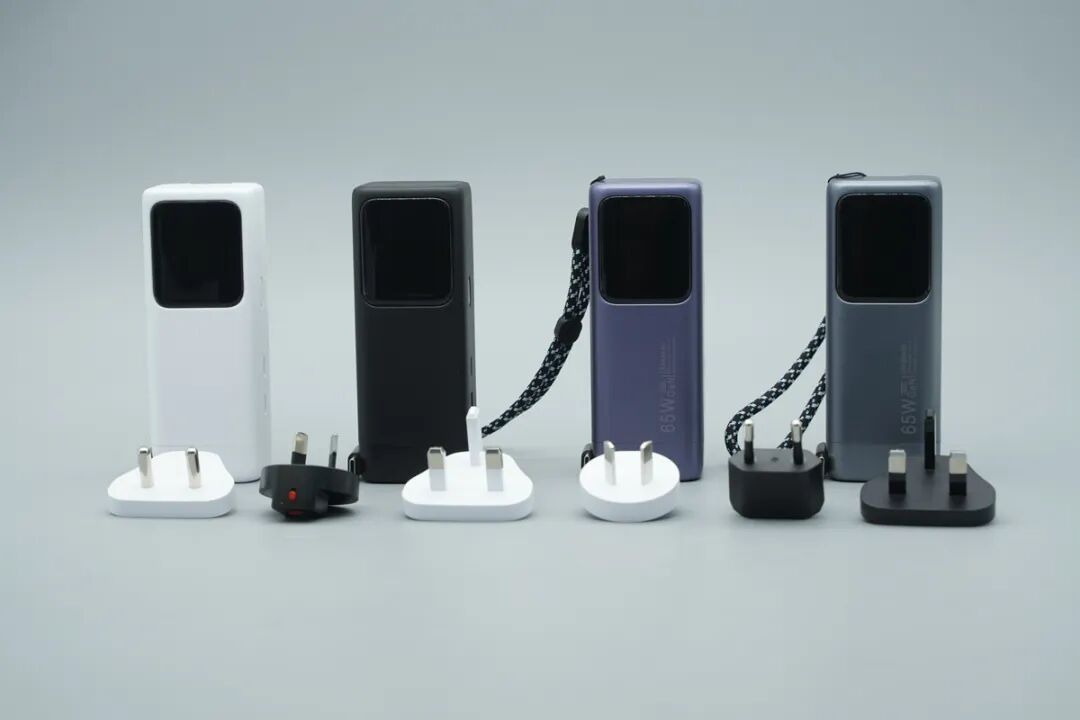

产品提供白色、黑色、灰紫、钛灰等多种时尚配色可选，并配备了国标/美规、英规、欧规、欧规折叠等多种规格的可拆卸转换插脚，方便跨国出行使用。
下文以钛灰色为例进行解析。产品机身修长，边缘均经过大圆角过渡处理，表面采用哑光设计，正面顶部嵌有一块彩色液晶数显屏，侧面设有电源键与USB-C接口，并自带提手式挂绳与收纳线缆。
机身背面设计有折叠交流插脚以及伸缩线模块释放按键，自带的黑白编织挂绳穿过机身边角预留的挂绳孔，方便日常提拉携带。
换装英规转换插脚后的状态展示，插脚与机身模具贴合紧密，锁定稳固。
移动电源顶部视角，设有多国转换插脚的卡槽以及挂绳固定孔位。
移动电源底部可拆卸伸缩线模块一侧如图所示。
自带的伸缩线USB-C线端子平整收纳在机身底部的收纳槽内，不易晃动脱落。
收纳槽采用磁吸固定。
USB-C自带线端子特写，外壳采用金属材质，尾部设有加长网尾，更抗拉扯。
移动电源侧面如图，自带线的线身贴合侧面收纳槽，整体观感干净利落。
移动电源另一侧设有1A1C两个接口以及一枚电源按键。
机身背部设有参数铭牌，同时机身底部设有伸缩线模块拆卸按键，用户可按需安装或拆卸伸缩线模块。
参数铭牌如下：
产品名称：Ultra Fast 3-in-1 Portable Charger
型号：AP03-10K
电池容量：10500mAh 3.7V 38.85Wh
AC 输入：100-240Vac 50-60Hz 1.5A
Type-C或自带Type-C线输入：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）
适配器或移动电源模式输出：
Type-C 输出：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
USB-A 输出：5V3A、9V2A、10V2.25A、12V1.5A（22.5W Max）
Type-C 自带线输出：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
Type-C 自带线 + Type-C 输出：45W + 20W
Type-C 自带线 + USB-A 输出：45W + 18W
Type-C + USB-A 输出：5V3A
Type-C 自带线 + Type-C + USB-A 输出：45W + 5V3A
产品通过了CE、FCC、RoHS安规认证。
制作商：深圳市黑玺科技有限公司
按下产品的拆卸释放按键后，伸缩线模块可单独分离，便于替换升级其他模块。
伸缩线模块拆卸后如图所示，通过触点与移动电源本体连接取电。
产品尺寸重量
使用游标卡尺测得机身长度约为123.34mm。
测得机身宽度约为47.19mm。
测得机身厚度约为45.28mm。
使用卷尺测得USB-C自带线长度约为70.5cm。
测得移动电源整机重量约为346.0g。
将移动电源拿在成年人掌心，大小如图所示。
产品快充协议兼容性
先测试移动电源模式下的快充协议兼容性。
使用POWER-Z KM003C测得USB-C1接口支持UFCS1.0、QC3+、FCP、SCP、AFC、SFCP、PD3.0/PPS、QC5、DCP、SAMSUNG 5V2A以及Apple 2.4A 充电协议。
相关阅读：
读取USB-C1口的PDO报文，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V 4.5A、3.3-21V 3.25A两组PPS电压档位。
相关阅读：
USB-C1口的UFCS协议，具备 3.4-5.5V 5A、5.5-11V 5A、11-21V 3.25A档位。
测得USB-C2自带线支持 QC3+、FCP、SCP、AFC、SFCP、PD3.0/PPS、QC5、DCP、SAMSUNG 5V2A、Apple 2.4A快充协议。
读取USB-C2自带线的PDO报文，同样支持 5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及 3.3-11V 4.5A、3.3-21V 3.25A两组PPS档位。
测得USB-A接口支持 UFCS1.0、QC3+、FCP、SCP、AFC、SFCP、DCP、SAMSUNG 5V2A以及Apple 2.4A快充协议。
USB-A接口UFCS协议具备3.4-5.5V 5A、5.5-11V 5A、11-21V 3.25A档位。
再来测试充电器模式下的快充兼容性。
测得USB-C1口与移动电源模式相同。
PDO报文也相同。
UFCS协议也相同。
USB-C2自带线兼容性有所变化，支持UFCS1.0、QC3+、FCP、SCP、AFC、PD3.0/PPS、QC5、DCP、SAMSUNG 5V2A以及Apple 2.4A快充协议。
PDO报文与移动电源模式相同。
UFCS协议支持3.4-5.5V 5A、5.5-11V 5A、11-21V 3.25A档位。
USB-A口兼容性同样有所变化，支持UFCS1.0、QC3+、FCP、SCP、AFC、DCP、SAMSUNG 5V2A、Apple 2.4A协议。
UFCS协议具备3.4-5.5V 5A、5.5-11V 5A、11-21V 3.25A档位。
实测为iPhone 17 Pro Max充电，输出功率可达37.31W。
相关阅读：
产品屏幕交互
未接入设备时按动电源按键，机身正面屏幕可显示当前剩余电量百分比。
设备在充放电时，屏幕除了显示电量外，还在下方实时显示当前充放电功率。
长按按键可进入电池组状态信息查询菜单界面，可完整读取电池健康度、循环充放电次数、电池内部实时温度以及三节电芯的电压，产品信息一手掌握。
产品PCBA全貌解析
沿外壳接缝撬开外壳，分离可拆卸伸缩线模块，可见输入端插脚采用导线与PCBA连接。
为实现可拆卸设计，产品底部采用5Pin接针，正负极接针有加宽处理，用于连接伸缩线模块。

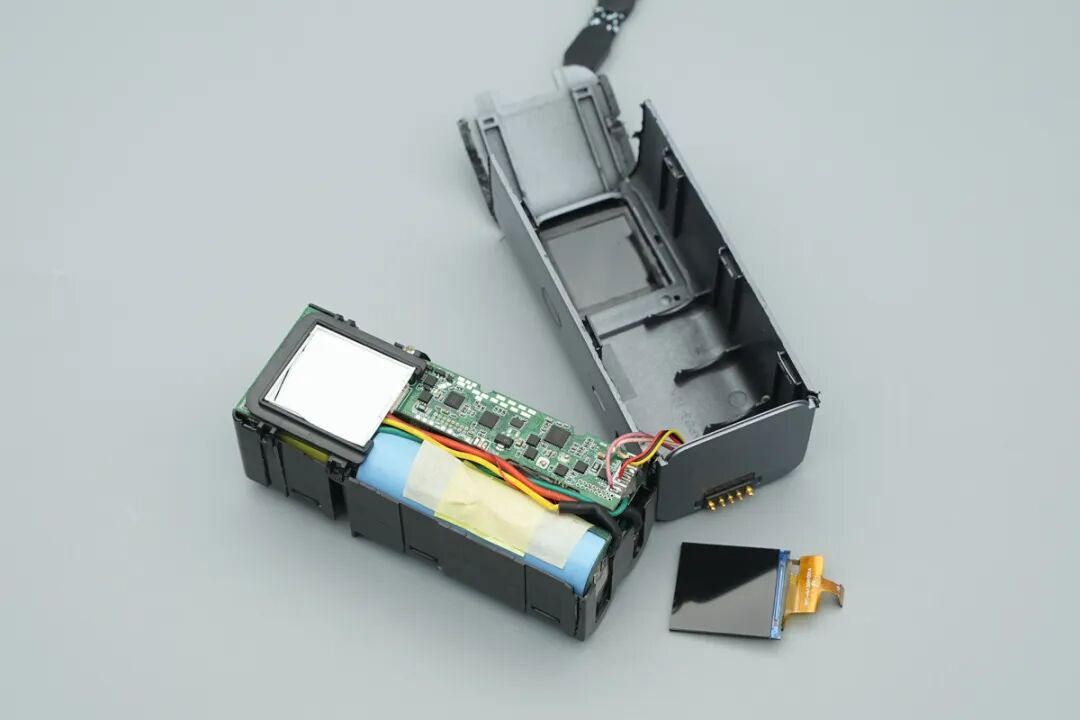

来到另一面，继续分离屏幕模组。
屏幕模组特写，通过一条FPC软排线与PCBA连接。
产品内部正面一览，上方通过支架固定有PCBA模块，屏幕模组下方设有白色垫片固定。
产品内部背面一览，黑色阻燃塑料支架内并排承载锂电芯。
电池组通过红、黄、绿三色导线连接PCBA，同时还设有NTC热敏电阻实时检测电池组温度。

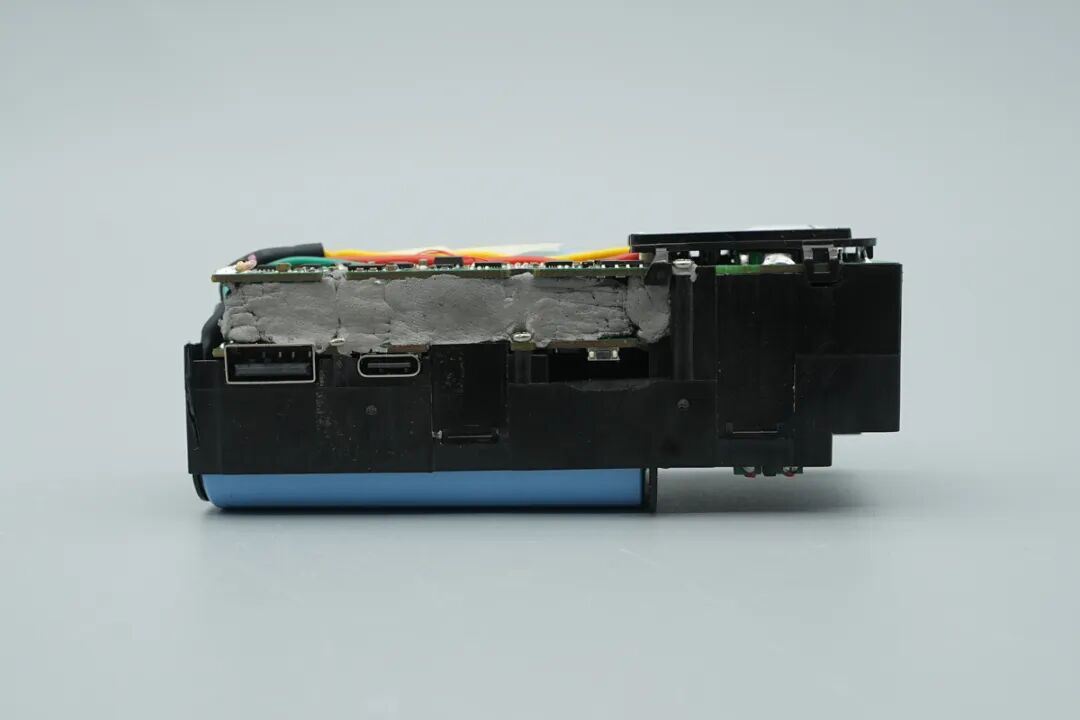

PCBA模块两块小板间灌封填充导热胶，有效提升了散热效率与抗跌落性能。
三串电芯镍片采用激光点焊工艺链接，极耳处贴有青稞纸做电气绝缘隔离，并设有电压检测采样线。
机械分解内部结构，将PCBA模块与电芯分离。

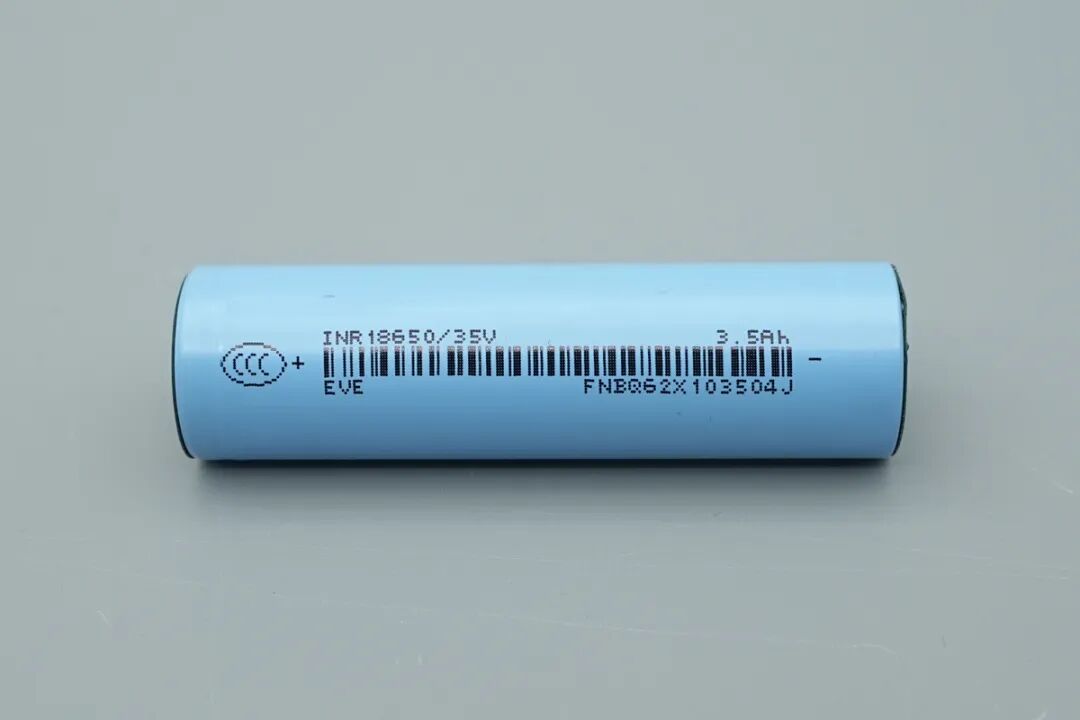

拆出的三颗18650 锂电池特写。
电芯来自EVE亿纬锂能，为18650电芯，标称容量3500mAh，标称电压3.7V，电芯通过了3C认证。
继续分离PCBA模块，将其分为上层小板、下层小板以及EMI滤波小板。
上层小板背面左侧为充电器部分的变压器、高压滤波电容、低压滤波电容以及Y电容等，右侧为移动电源部分的降压电感以及输出滤波电容。
上层小板正面左侧为移动电源部分，设有移动电源SoC、升降压控制器、MCU等，右侧为充电器部分，设有初级主控芯片、同步整流芯片、光耦以及Y电容等。
一颗NTC热敏电阻用于检测电池温度。
EMI滤波小板正面设有X电容以及共模电感。
EMI滤波小板背面设有整流桥。
下层小板背面设有移动电源SoC以及升降压MOS和VBUS管以及USB-A和USB-C母座。
下层小板正面设有升降压电感以及输出滤波电容等。
整体可见产品充电器部分采用QR+SR开关电源架构，移动电源部分采用一颗升降压芯片控制充放电，并设有MCU用于整机逻辑控制与屏幕驱动等。
充电器部分电路解析
交流输入端一颗保险丝特写，用于过流保护。
共模电感采用双线并绕，用于滤除共模干扰。
安规X2电容特写，来自DGCX东莞成希，容量为0.22μF。
整流桥来自World沃尔德，型号为MSB40JL，规格600V 4A，采用MSB封装，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
沃尔德MSB40JL资料如图所示。
三颗高压滤波电容均来自CH创慧。
其中两颗创慧电容规格为400V 39μF，一颗为400V 33μF。

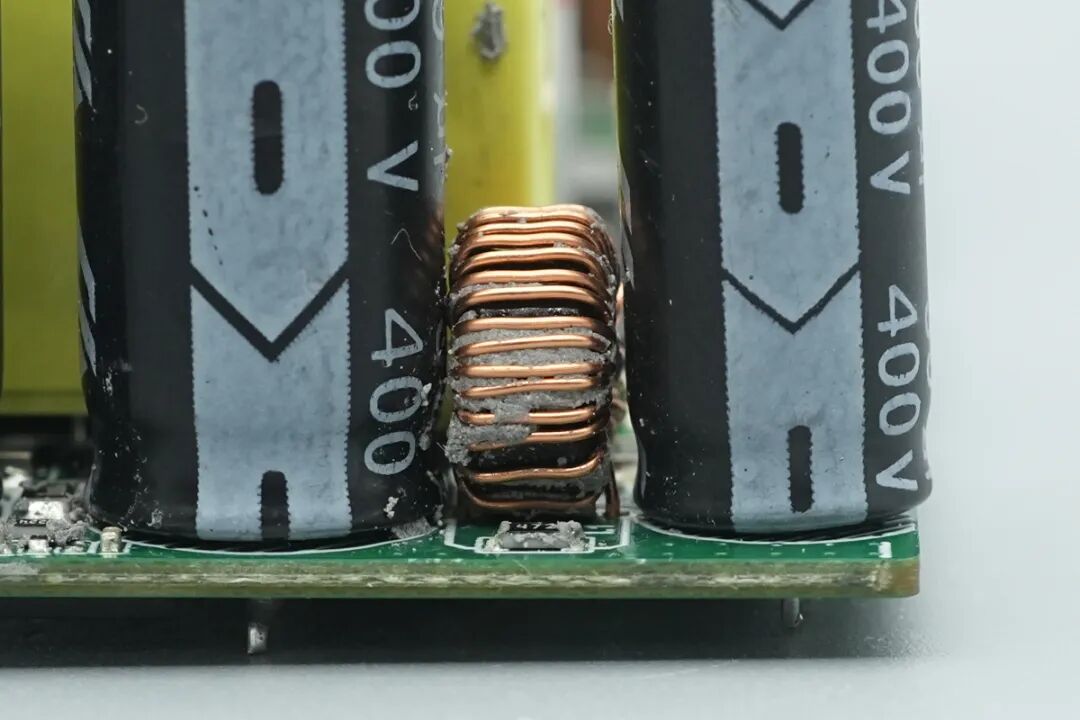

一颗滤波电感。

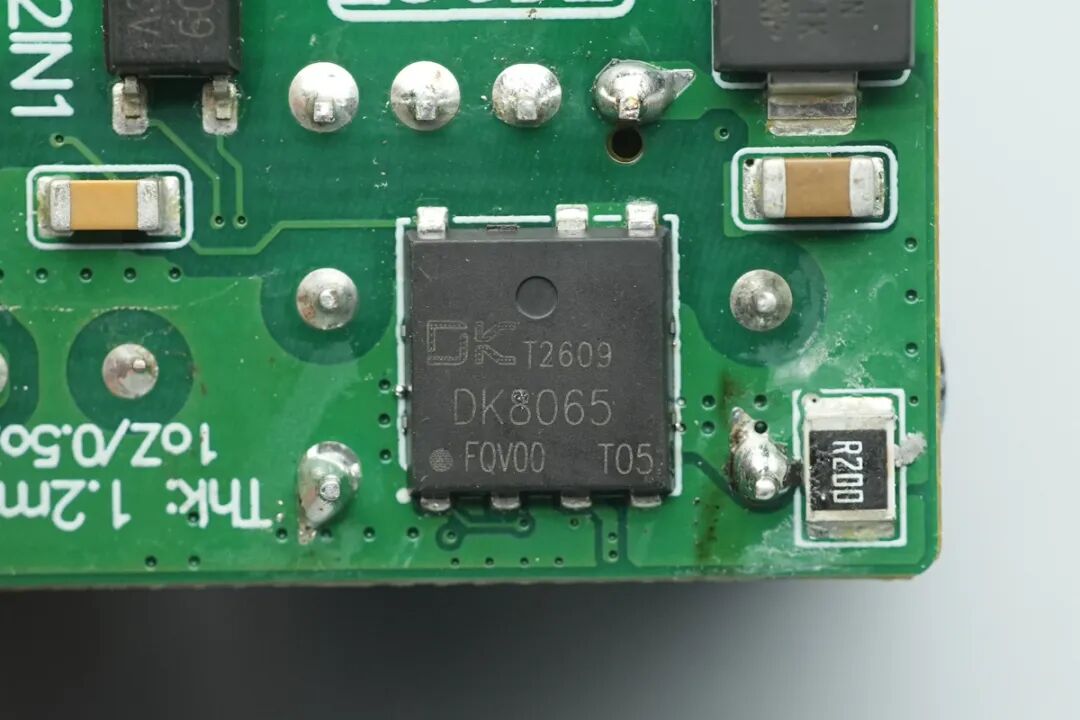

产品内置的初级主控芯片来自DK东科，型号为DK8065。该芯片是一款高性能AC-DC准谐振反激式电源管理芯片，内部高度集成700V氮化镓及控制驱动电路，极大简化了高效率、高功率密度转换器的电路设计。
芯片采用QR模式工作，结合内置算法优化的谷底检测与谷底锁定技术，能有效降低开关损耗并抑制EMI，最高开关频率达 200kHz，待机功耗低于50mW。
该芯片具备自适应 HV 高压启动及 X 电容放电功能，内置抖频电路与高低压功率补偿，且集成了过压、过流、过温等全方位保护机制。芯片采用PDFN8*8封装，广泛适用于高功率密度快充、笔记本及平板电脑适配器、机顶盒电源等领域。

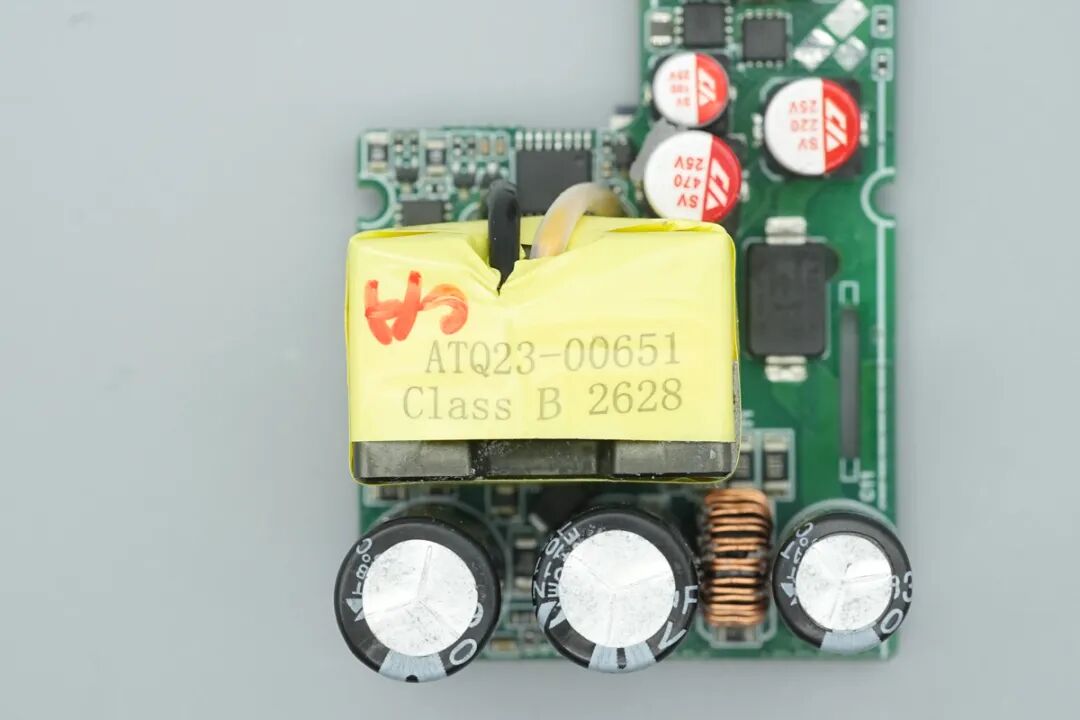

变压器喷码ATQ23-00651。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1471K。

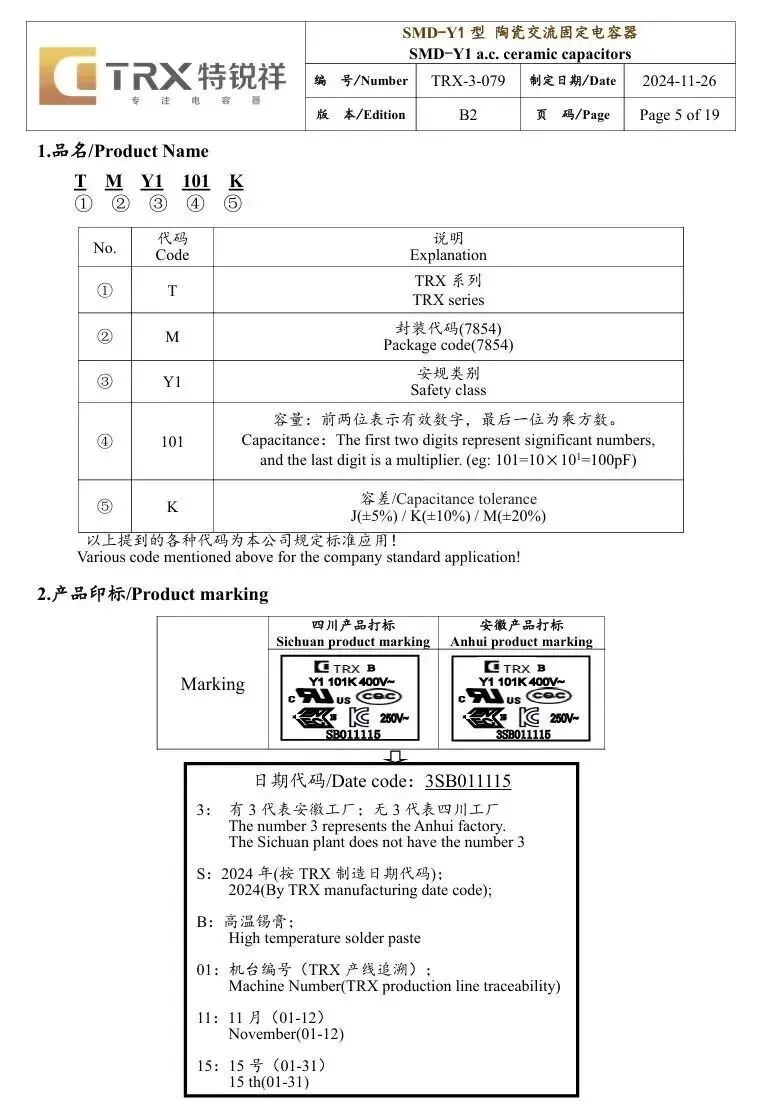

特锐祥贴片Y电容资料信息。
相关阅读：
另外一颗贴片Y电容来自JingQIN精勤，料号为1Y1X1Y5P471K。
一颗光耦丝印OR1009。
产品内置的同步整流芯片同样来自东科，型号为DK100R10VN，采用DFN5*6封装，该芯片是一款高性能同步整流芯片，内部集成100V功率NMOS，可替代传统肖特基整流二极管，降低二极管导通损耗，从而提升整机效率、改善温升表现。
相关阅读：
DK100R10VN适用于反激 PSR、SSR 应用，可工作于 DCM、QR 模式。芯片支持自供电，无需外围供电电路，并可智能检测系统，无需同步信号，外围设计更加简洁，方便工程师在不同反激电源平台中快速导入。
三颗滤波电容来自CH创慧，规格分别为25V 470μF、25V 220μF、25V 100μF。
移动电源电路解析
电池保护芯片来自创芯微，型号CM1332-DAT，CM1332系列是一款专用于 3 串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。采用TSSOP16封装。
通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

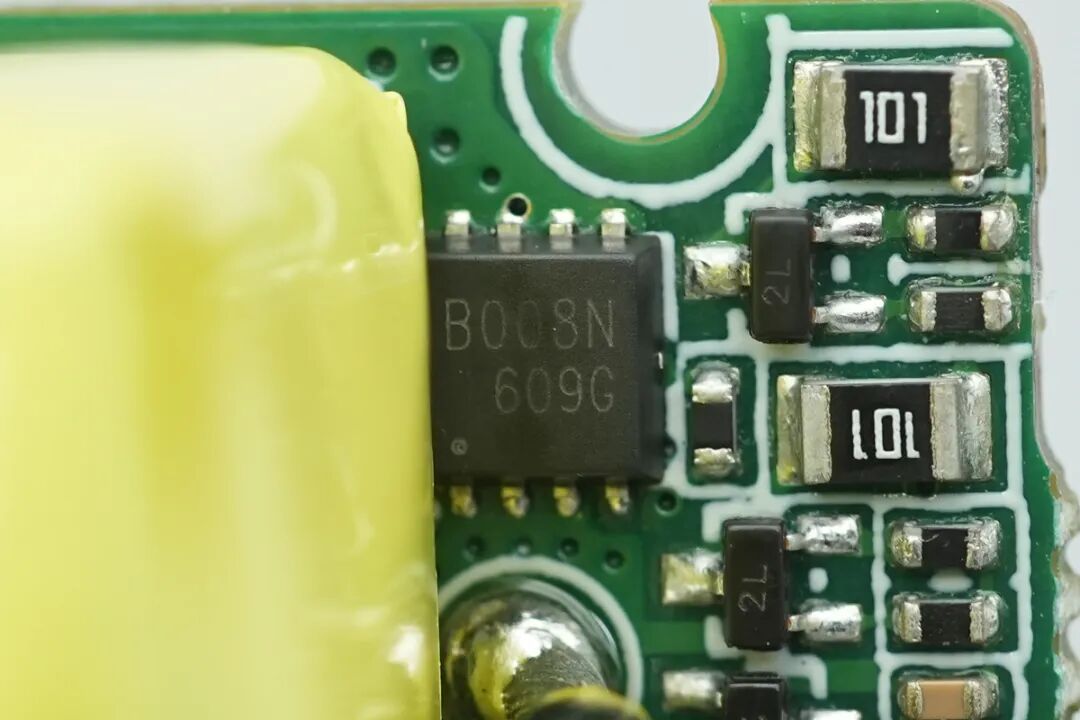

一颗锂电保护管丝印B008N。
另一颗锂电保护管同样丝印B008N。

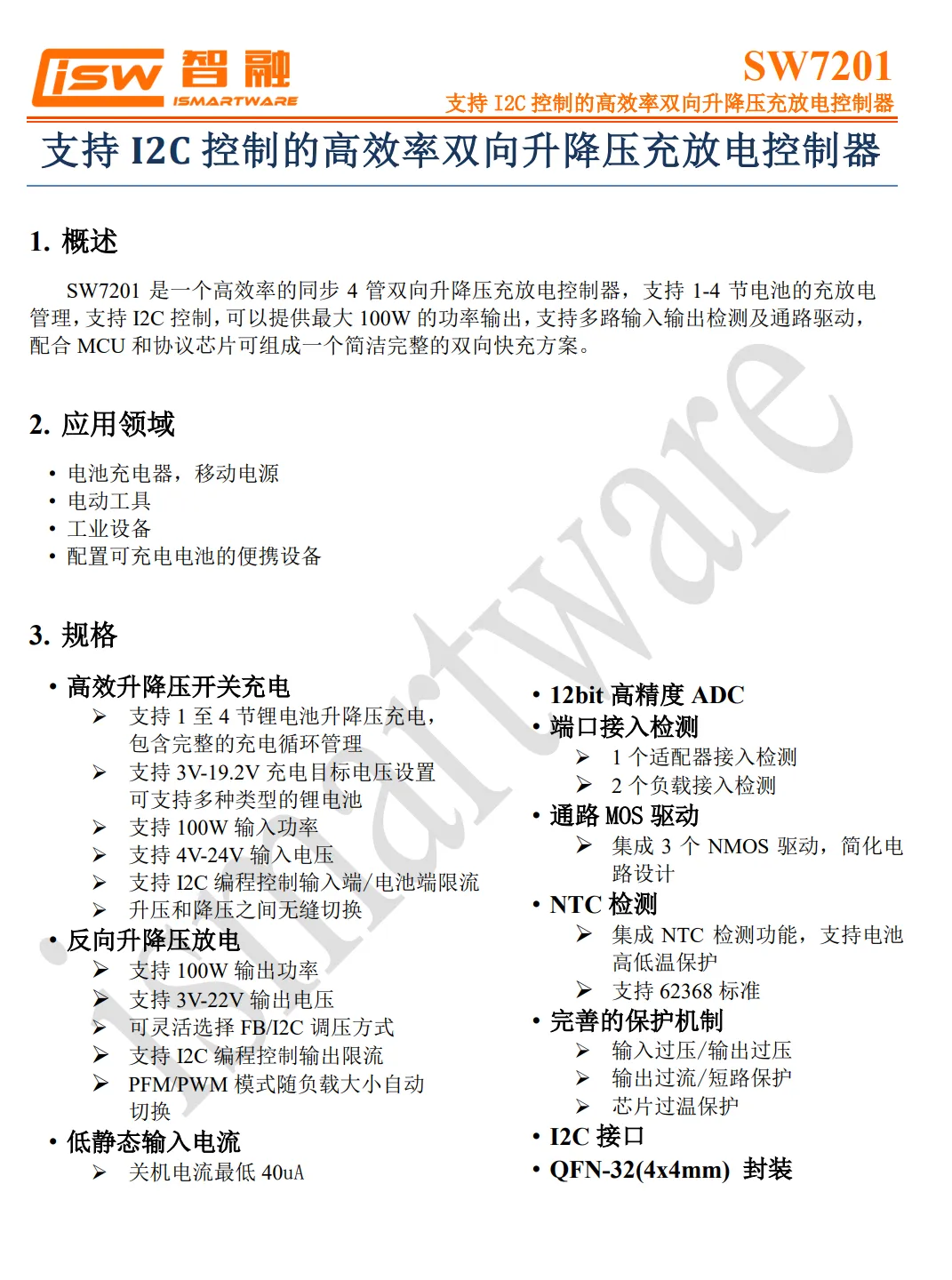

用于电池充放电管理的同步升降压控制器来自智融科技，型号SW7201，这是一个高效率的同步4管双向升降压充放电控制器。
相关阅读：
该芯片支持1-4节电池的充放电管理，支持I2C控制，可以提供最大100W的功率输出，支持多路输入输出检测及通路驱动， 配合MCU和协议芯片可组成一个简洁完整的双向快充方案。
四颗同步升降压管丝印均为C006T，中间还设有一颗2.2μH升降压电感。
两颗供电切换控制MOS丝印C7R5P-S。

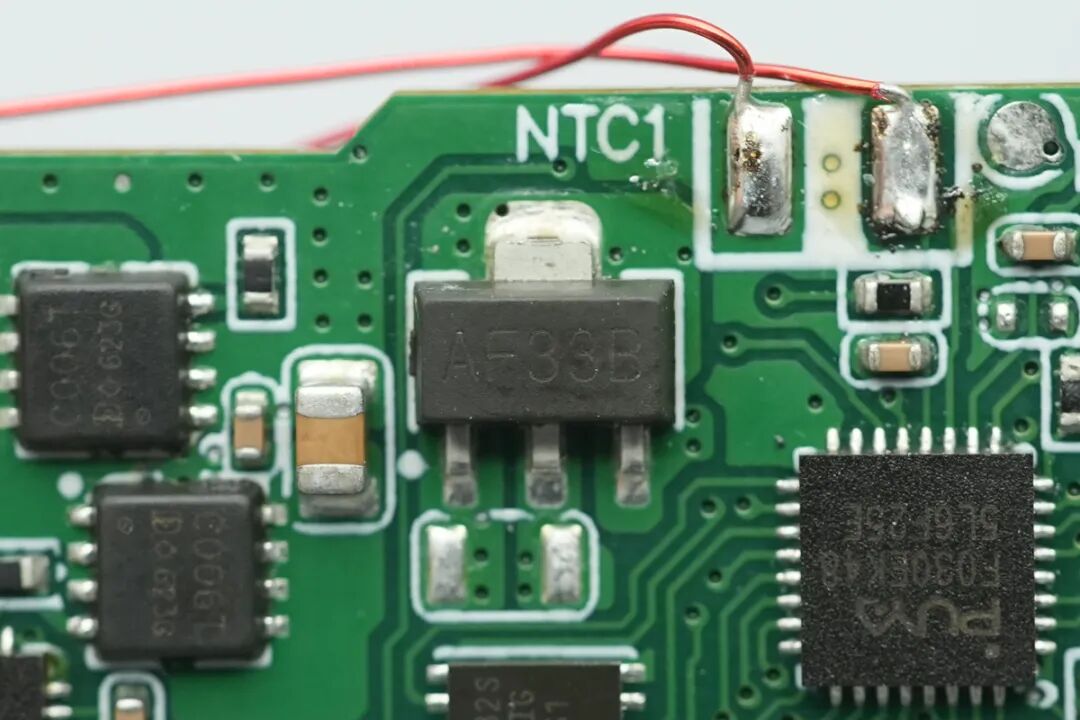

一颗LDO稳压芯片丝印AF33B。
一颗Puya普冉MCU，型号为PY32F030，内置最大64 KB Flash存储器以及最大8 KB SRAM，采用QFN32封装，用于整机逻辑控制和屏幕驱动。
一颗丝印PD32S的芯片。
用于连接屏幕模组的FPC排线座。

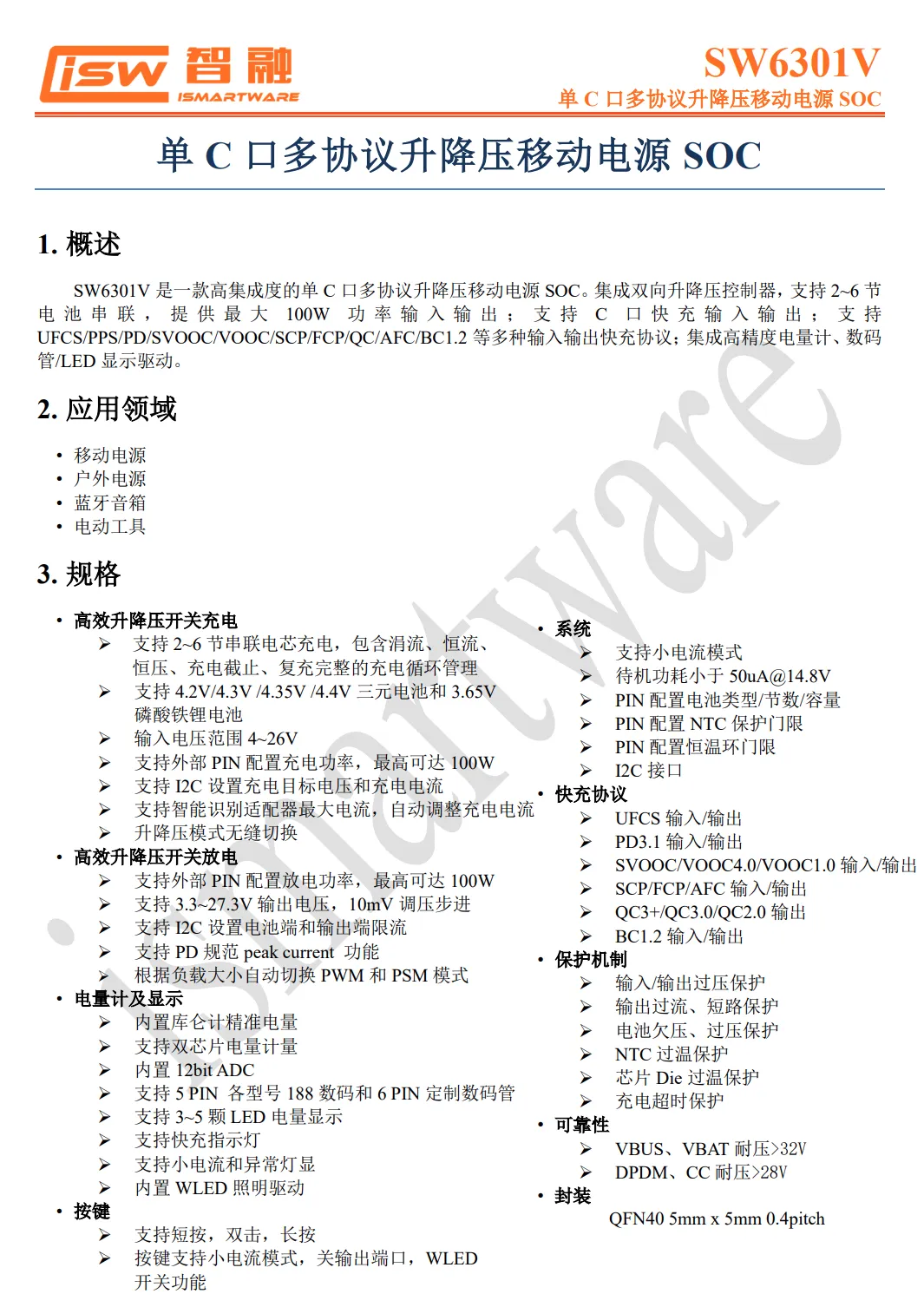

产品内置的另一个移动电源SoC为智融科技SW6301，是一款支持单C口快充的高性能移动电源SOC芯片，具有4V至26V的输入电压范围，同时支持2-6节电池串联应用，可提供高达100W的输入输出。
相关阅读：
SW6301具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。
同时，用户可通过I2C界面轻松设置充电目标电压和电流，同时支持3-5颗LED电量显示以及188数码管显示，使用户能够轻松了解设备的性能和状态，提供更直观的使用体验。SW6301采用QFN5*5-40封装，保证了其易于集成和应用。
五颗丝印C006T的VBUS管，其中四颗为升降压MOS，一颗为VBUS管。

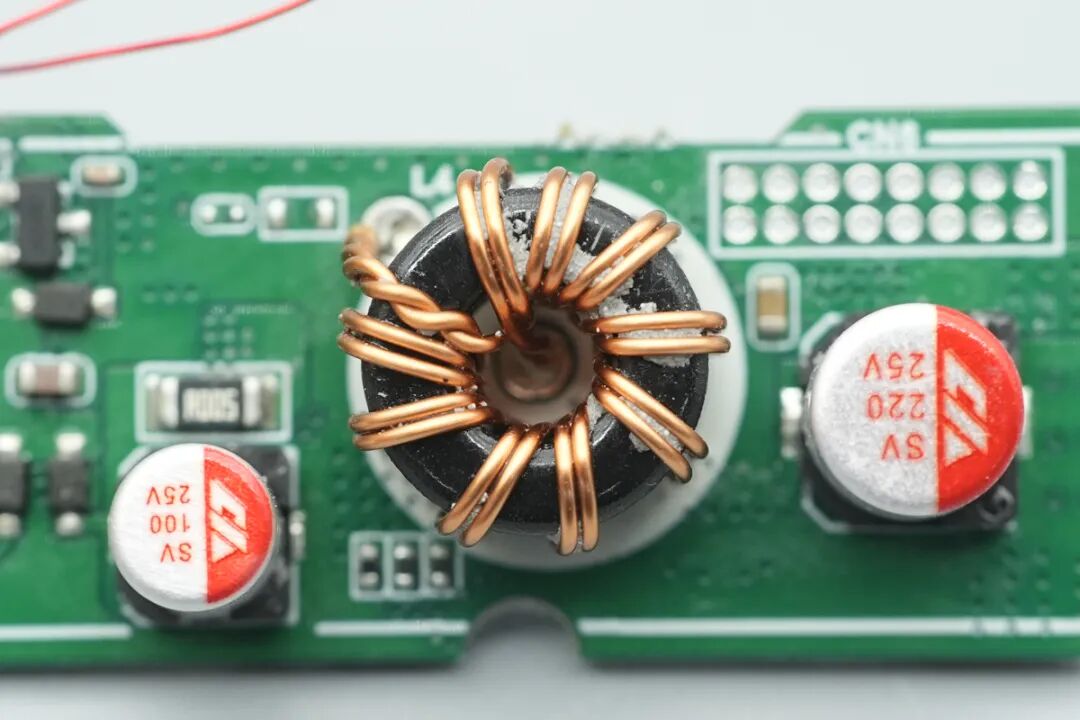

一颗升降压电感，一颗创慧25V 100μF滤波电容以及一颗创慧25V 220μF滤波电容。
用于连接下层板的排针。
产品其中一个移动电源SOC采用了iSmartWare智融科技的SW6303，该芯片具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。
相关阅读：
同时，该芯片可通过I2C界面轻松设置充电目标电压和电流，同时支持3-5颗LED电量显示以及188数码管显示，使用户能够轻松了解设备的性能和状态，提供更直观的使用体验。SW6303采用QFN6*6-52封装，保证了其易于集成和应用。

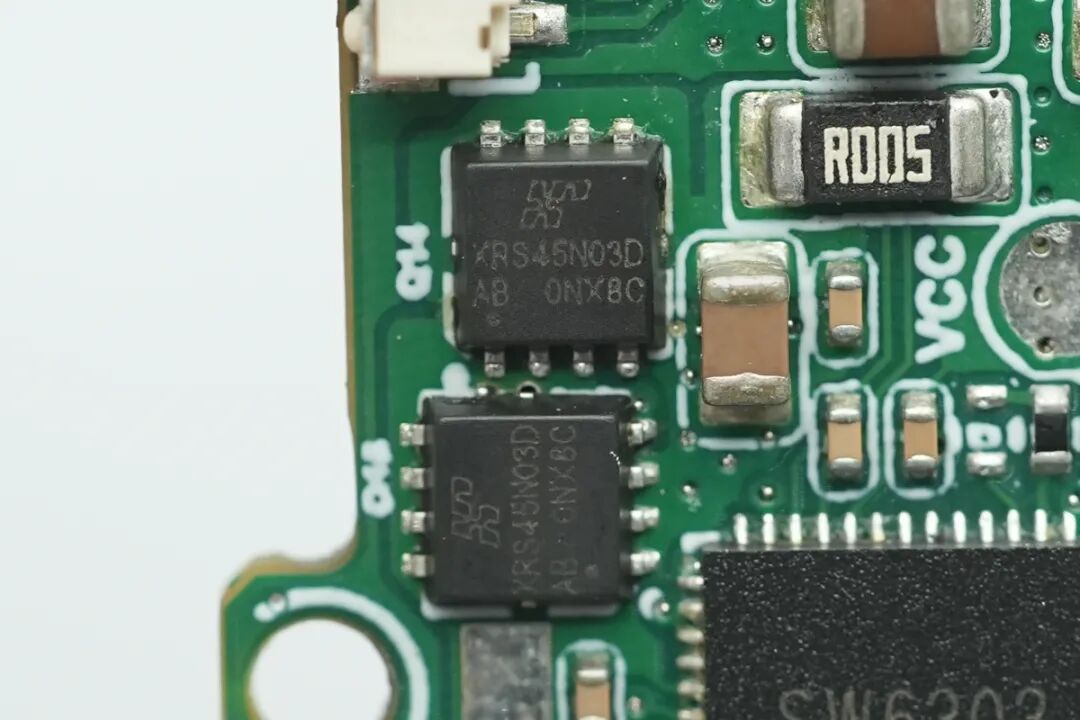

两颗丝印XRS45N03D的升降压MOS管。
另外三颗XRS45N03D的MOS管，两颗为升降压MOS，一颗为VBUS管。
一颗创慧25V 220μF滤波电容、一颗升降压电感以及一个用于连接上层板的排针座。
USB-C1接口母座采用黑色胶芯。
USB-A接口母座同样采用黑色胶芯。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
深圳市黑玺科技有限公司主要致力于充电方案整合，这款黑玺65W三合一移动电源配备可折叠插脚与多国转换插头，自带可替换的约70cm的USB-C伸缩线可替换模块。
机身配有彩色液晶屏，可显示电量、充放电功率、电池健康度、循环次数及内部温度。快充协议方面支持PD3.0/PPS、UFCS、QC3+、QC5等，最高输出功率为65W。
产品内部PCBA由上层小板、下层小板及EMI滤波小板组成，主板间采用导热胶灌封。电池组采用三颗标称容量为3500mAh的亿纬锂能18650电芯串联。
实际用料选型方面，充电器部分初级主控芯片选用内置700V氮化镓的东科半导体DK8065，搭配东科DK100R10VN同步整流芯片。其整流桥采用沃尔德MSB40JL，两颗贴片Y电容分别来自特锐祥和精勤。
移动电源部分搭载了智融科技SW7201双向同步升降压控制器，以及智融SW6301和SW6303两颗移动电源SoC芯片，分别用于不同接口的充放电控制。
此外，整机逻辑控制与屏幕驱动由普冉PY32F030 MCU实现，电池保护采用创芯微CM1332-DAT芯片，内部使用的滤波电容则均来自创慧。
