让大模型回答一个问题，芯片其实在干两件事。

（1）先是读题，把你输入的整段话一次读完，记下一份“笔记”。

（2）再是写答案，一点一点往外写，每写一步，都要回头翻一遍这份笔记。

这两件事吃的资源不一样。今年，英伟达和亚马逊云（AWS）先后给这两件事配了不同的芯片，读题交给GPU这类计算芯片，写答案则请来了几乎全靠芯片内部内存的专用芯片帮忙。

国产芯片厂商也开始拆了。华为，加上摩尔线程、沐曦这两家国产GPU上市公司，各押了哪一半？

先说结论：

·华为两边都押：同一颗昇腾950芯片做成两个版本。两版都配HBM，也就是贴在AI芯片旁边的高速显存，读题版配低成本的，写答案版配带宽更高的。

·摩尔线程先押读题：8月发布一份技术白皮书，方案里把自家的AI加速卡S5000用作专门读题的算力池，写答案交给另一款显存带宽更高的GPU。

·沐曦瞄准写答案：规划中的推理芯片Nx主打大容量、高带宽显存，要和自家GPU组成读题、写答案分开的系统；从公开描述看，Nx更偏写答案这一边。

一、推理为什么要拆成两半？

读题，业内叫预填充（Prefill）；写答案，叫解码（Decode）。两件事难在不同的地方。

读题拼算力。整段话一次读完，成千上万个计算单元可以同时开工，像全班同学分着读完一本书。

写答案拼内存带宽。答案通常一个token一个token地往外写。每生成一个token，都要把模型参数和读题阶段的那份笔记再读一遍。在常见的场景下，要算的不多，大部分时间花在“翻笔记”上，内存往芯片里送数据的速度，往往决定了答案写得多快。这份笔记，也就是KV缓存。

华为在2025年的全联接大会上，把这个区别说得很直白，读题阶段“对计算并行的能力要求高，但对内存访问带宽的需求相对低”；写答案阶段“对互联带宽和访存带宽要求高”。

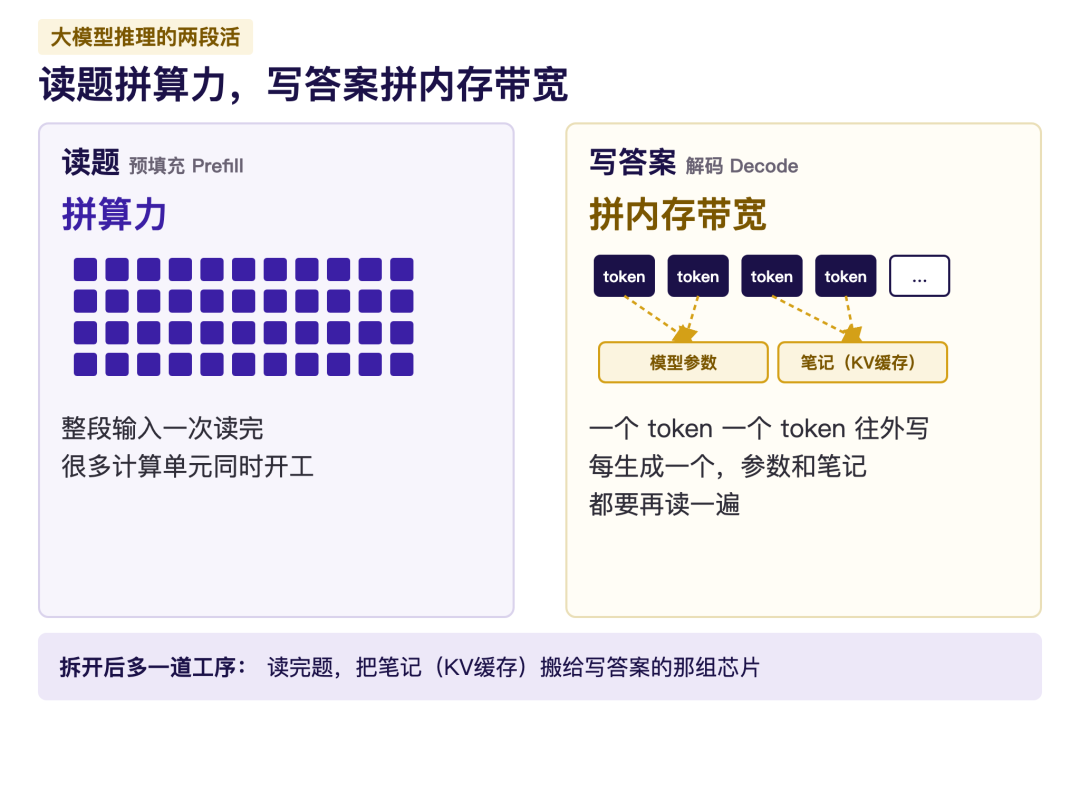

图1：读题拼算力，写答案拼内存带宽（示意）。指常见的生成场景；token是大模型处理文字的单位，可能是字、词或词的一部分。

两件事放在同一批芯片上，可能会互相拖累。

摩尔线程在前面提到的那份白皮书里，描述过一个常见“诡异”现象，虽然系统后台看数据一切正常，但用户在和AI对话时，经常觉得AI写着写着会突然“卡住”几秒。

这是怎么回事呢？因为芯片要同时接待很多不同用户的任务。假设芯片正顺畅地给你写答案，这时系统里突然进来其他用户的一篇超长文章，让芯片“读题”。这种繁重的读题任务会瞬间霸占芯片的全部算力，导致你这边的“写答案”任务被迫暂停、去一旁排队。在你看来，就是AI突然卡壳了。

题目还在变长。AI智能体写代码时，要反复读入代码、检索结果和对话记录。这份白皮书引用密歇根大学和斯坦福大学的实测，编程智能体累计读进去的内容，可达写出来的约154倍。这是多轮调用累计下来的比例，包含反复读入的上下文。

于是拆开，读题交给一组芯片，写答案交给另一组，互不干扰。代价是多了一道工序，读完题，要把笔记搬给写答案的那一组。

二、国产厂商，各站哪一边？

海外先动的两家，都给写答案配了专用芯片。

英伟达今年3月公布，自家新一代GPU Rubin负责读题；写答案时，回看前文的那部分计算（注意力）仍由Rubin算，另一部分计算交给LPU，这是英伟达从美国推理芯片公司Groq获得授权的芯片。

亚马逊云同在3月宣布，用自研的Trainium芯片读题，用美国公司Cerebras的晶圆级芯片写答案，也就是把一整片晶圆做成一颗大芯片。

这两种写答案的芯片有个共同点，芯片本身靠做在内部的高速内存SRAM，不用贴在旁边的HBM。

国产这边，本文讨论的几家公司站在哪一边，见图2。其中，华为和沐曦的写答案方案，走的都不是SRAM这条路。先看读题。

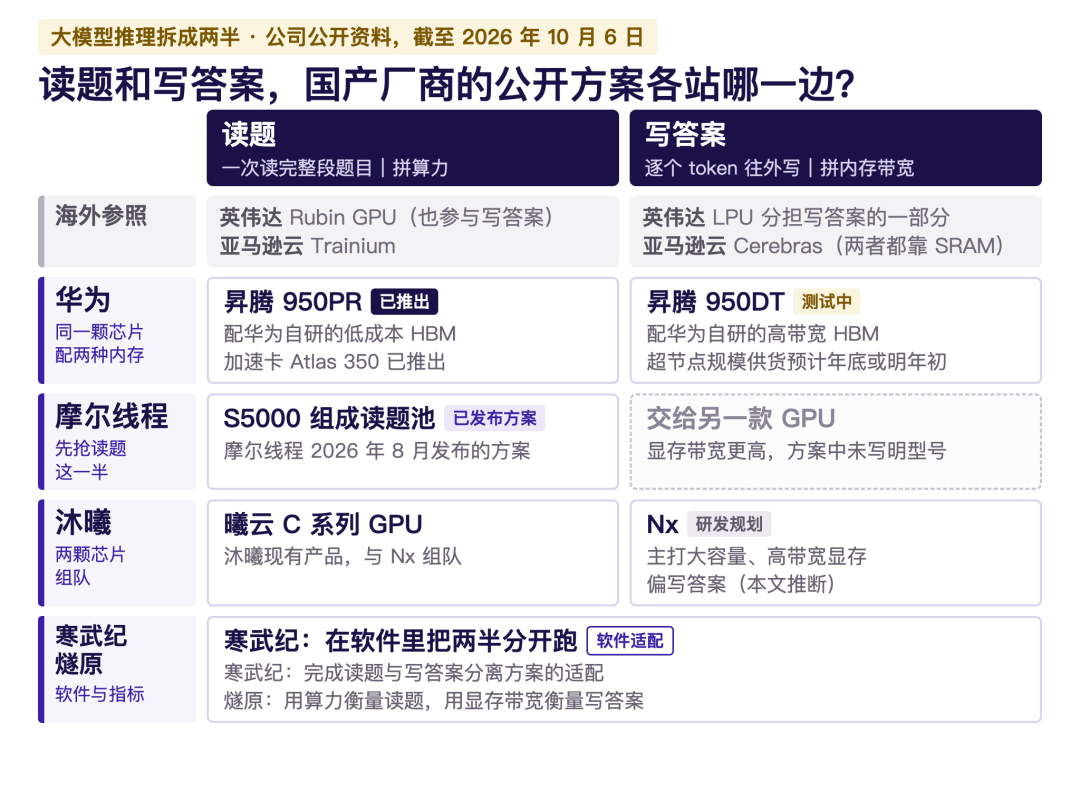

图2：读题和写答案，国产厂商的公开方案各站哪一边。资料截至2026年10月；HBM是贴在AI芯片旁边的高速显存，SRAM是做在芯片内部的高速内存；沐曦Nx偏写答案，是本文按公开描述的推断。

三、读题这一半，为什么国产先抢？

读题对内存带宽的要求相对低，这给了国产芯片一个切入口，这一半不用去拼最贵、最快的那一档内存。而HBM恰好是国内受限的一环，2024年12月，美国新增了针对HBM的对华出口管制。

华为：同一颗芯片，配两种内存。华为在2025年全联接大会上公布，“Ascend 950 PR和Ascend 950 DT共用了Ascend 950 Die”，也就是同一颗计算芯片，配两种华为自研的HBM：

·950PR：“主要面向推理Prefill阶段和推荐业务场景”，采用“华为自研的低成本HBM，HiBL 1.0”，已在2026年一季度推出，今年3月发布的加速卡Atlas 350用的就是它；

·950DT：“更注重推理Decode阶段和训练场景”，配HiZQ 2.0，容量144GB、带宽4TB/s，按2025年的路线图原计划2026年四季度推出。

好比同一台发动机，配两种供油，读题版用省钱的，写答案版用供得更快的。

两版的进展不一样。华为轮值董事长徐直军在今年全联接大会期间接受媒体采访时说：“950率先推出的是PR版，主要面向推理，目前上市量不算大。基于950DT的超节点则主要用于训练，目前还在测试中，规模供货应该在今年年底或明年初。”9月底，中国移动宣布，一套基于950DT的千卡超节点已在其北京昌平的数据中心落地。

图3：华为昇腾950，同一颗芯片配两种内存。950DT的超节点仍在测试，据徐直军，规模供货在今年年底或明年初；9月底中国移动北京节点已落地一套950DT千卡超节点。

摩尔线程：把读题做成单独的算力池。摩尔线程8月24日发布的那份技术白皮书，讲的就是这件事。

方案里，一批S5000组成读题池；写答案交给另一款显存带宽更高的GPU，白皮书没有写是哪一款。两边之间，用开源软件Mooncake搬笔记，这套软件出自Kimi背后的月之暗面和清华大学，第5节还会讲到。白皮书给了一个最小配置示例，12台S5000服务器，配1台写答案的服务器。实际比例要随模型和输入长度调整。

白皮书对读题池的要求写得很清楚，“高密度 FP8 算力”和“专攻高算力利用率与极低首字延迟”，算力配置从“通用冗余”转向“按需匹配”。翻译一下，算力要足，带宽够用就行，笔记读完就搬走，不用留太大地方。

图4：摩尔线程的读题算力池方案。12台配1台是白皮书给的最小配置示例，实际比例随模型和输入长度调整；写答案用的GPU，白皮书没有写明是哪一款。

摩尔线程在白皮书中，专门针对 S5000 芯片展示了一份“纯拼阅读极限”的成绩单。

为了排除写字慢的干扰，彻底摸清 S5000 的读题极限，官方设定了一个极端的实验室条件（采用智谱 GLM-5.2 模型）：假定输入给 AI 的材料中，有 90% 都是以前读过的（可直接抄旧笔记），并且强令下游负责写答案的机器“只准写 1 个字就停笔交卷”。

在这种“90%开卷考+只写1个字”的场景下，S5000 交出的答卷非常亮眼：

·速度极快：面对 6 万字（64K）的长文，单台机器每秒能狂飙处理近 10 万字；哪怕是一口气喂给它 40 万字（400K）的超长文，单台每秒依然能处理 4.4 万字。

·发呆时间短：无论输入多长，系统从“接单”到“准备好吐出第一个字”的等待时间，中位数基本全控制在 6 秒以内。

(注：这是为了秀“读题速度”特调的数据，不代表日常写出完整回答的最终速度。)

图5：输入越长，读得越慢；九成输入直接复用了缓存。摩尔线程测试：单台8卡S5000，智谱GLM-5.2模型，前缀缓存命中率90%，只输出1个token；整组测试用2台S5000读题、4台写答案；五档的首个token等待时间中位数在4.9秒到5.7秒之间。厂商测试，不代表完整问答的速度。

不过，针对这场实测，有一个极易被误解的事情必须澄清：

在前面提到的 2:4（2台机器读题，4台机器写答案）测试阵容中，负责写答案的那 4 台机器，其实用的也是 S5000。

白皮书提出的理想方案，不是“S5000 读题 + 另一款神秘显卡写答案”吗？

确实如此。但在这份白皮书里，摩尔线程并没有放出那套“混搭方案”的实测数据（官方在9月业绩会上透露，混搭方案已在真实环境适配完毕，即将部署落地）。这场测试，纯粹是用全套 S5000 自己跑出来的。

这就顺带打破了一个行业里的常见偏见：

很多人以为“把读题交给国产卡，是因为国产卡内存不行，只能干读题的粗活”。

实则不然。S5000 完全能独立跑完读题和写答案的全流程。厂商之所以提倡把读、写拆给两款不同的芯片去干，根本原因不是国产卡“不能写”，而是为了省钱和效率，看两段活儿各自最吃什么资源，就把合适的芯片摆在合适的位置上。

四、写答案这一半，国产走哪条路？

写答案拼的是内存带宽，办法大致有三种（图6）：

·把内存做进芯片里：英伟达和亚马逊云用的SRAM就是这种，最快，但很占芯片面积，一颗LPU只有500MB；

·把芯片旁边的HBM做快：HBM本身就是叠起来的内存，华为950DT走这条路，带宽4TB/s；

·把内存和计算叠在一起：沐曦规划的Nx走这条路，美国芯片公司d-Matrix也在为下一代芯片Raptor做类似的方案。

本文讨论的两家国产方案，落在后两种。

沐曦：把显存叠起来。沐曦2025年申请上市时，在回复上海证券交易所问询的文件里写道，Nx将“通过三维堆叠技术及混合键合先进封装工艺，实现大容量显存和超高显存带宽”，还可以和曦云C系列芯片互连，“组成Prefill-Decode分离的推理系统”。混合键合，是不用焊球，把两层芯片直接键合在一起。这是沐曦上市募资要投的项目，总投资约5.78亿元，研发内容包括和国内厂商合作做3D DRAM堆叠。

从描述看，Nx更偏写答案那一半；具体怎么分工，要看沐曦后续的产品披露。

图6：写答案拼内存带宽，三条路各有代价（示意）。三种是为讲清原理做的归纳，并不互斥，HBM本身也是叠起来的内存；第三栏的结构是概念示意，不代表Nx的实际结构。

五、把两半接起来，中国团队的软件做到了哪一步？

芯片之外还有一件事，读题和写答案拆开以后，谁来调度，笔记怎么搬。这一层，中国团队已经公开了不少落地的系统（图7）。

先看读题和写答案分开跑的系统：

·月之暗面和清华大学2024年公开了Kimi的推理平台Mooncake：读题、写答案分两组服务器，再把服务器里闲置的内存和硬盘拼成一个大“笔记仓库”。这篇论文拿下了存储领域顶级会议FAST 2025的最佳论文奖；论文数据是在英伟达A800、H800集群上跑出来的，让Kimi多处理了一倍多的请求。

·DeepSeek2025年3月公开推理系统，读题和写答案分开部署，读题一组用4台服务器，写答案一组用18台。

·华为云2025年8月公开了在CloudMatrix384上的推理系统。CloudMatrix384是把384颗昇腾芯片连成一台大机器的超节点；这套系统支持读题和写答案分开部署。

再往细里拆，是把模型每一层里的活也分开。每一层有两部分：注意力负责回看前文，前馈负责把每个token的信息再加工一遍。

字节跳动2025年4月公开的MegaScale-Infer，把这两部分拆到不同的GPU上，两边像打乒乓球一样来回传数据；阶跃星辰7月发布的Step-3也这样拆，取名AFD；华为云的那套系统同样支持。英伟达今年3月公布的方案，让GPU算注意力、LPU算前馈，用的也是这种切法。

这些软件，开始和国产芯片接上了。摩尔线程的读题方案，搬笔记用的正是Mooncake。

寒武纪在2026年半年报里写道，已“完成预填充与解码分离等推理方案的适配和验证”。

燧原在今年9月上市前发布的招股说明书里，直接用这两把尺子给芯片定指标：算力是“计算密集型场景（如大模型运行的预填充阶段）中的核心性能指标”；显存容量和显存带宽是“内存密集型场景（如大模型运行的解码阶段）中的核心性能指标”。

图7：推理拆分，本文涉及的部分公开进展。按公开时间排列；论文、系统、方案、产品、计划是不同类型的进展，不能直接比先后；空格只表示本文没有选入；灰字为海外厂商。

六、上半年，这几家经营得怎么样？

本文所列四家公司，上半年营收都在涨；扣除非经常性损益（投资收益、政府补助这类和日常经营无关的收支）后的净利润，也就是扣非净利润，只有寒武纪是正的（图8）。寒武纪、摩尔线程、沐曦的毛利率分别为55.3%、56.9%、57.2%；燧原的审阅数据没有列毛利率。

沐曦归母净利润6.12亿元，扣非后亏损0.49亿元，两者相差约6.61亿元，主要是金融资产公允价值变动等非经常性损益。燧原的数据为会计师审阅、未经审计。

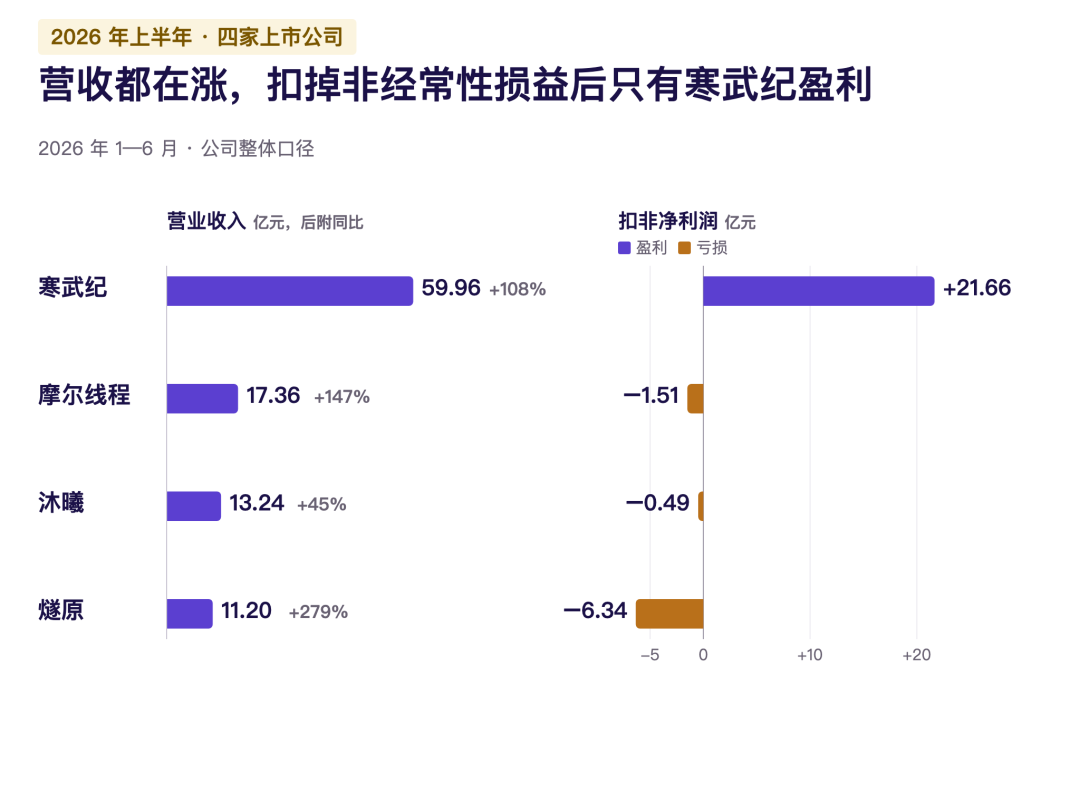

图8：四家公司上半年营收都在增长；扣除投资收益、政府补助这类非经常性损益后，只有寒武纪盈利。公司整体口径，不是推理产品的收入；燧原为会计师审阅、未经审计的数据。

七、结语：拆开之后，难点挪到了哪？

回到标题的问题：华为两边都押，摩尔线程先押读题，沐曦瞄准写答案。

本文讨论的方案里，读题这一半已经有产品和厂商实测；专为写答案设计的，华为950DT的超节点还在测试，规模供货要到今年年底或明年初，沐曦Nx还在研发规划里。拆开以后，难点也挪了位置：两组芯片之间要搬笔记，摩尔线程的白皮书写明，两边笔记的数据格式、分块大小、存放方式完全一致，才能原样直传。

接下来要看的，是专为写答案优化的产品和这类分开部署的方案，能不能在真实业务里同时把生成速度、等待时间和每个token的成本都做下来。产品推出、方案适配、规模部署，要分开看。最后引用徐直军的判断：往后关键可能不在推动的力度，而在“供货能力有多大”。

资料与口径：资料截至2026年10月。华为、英伟达、亚马逊云、Cerebras、d-Matrix的产品信息来自厂商公开资料，均为厂商口径；国产上市公司信息摘自公司半年报、招股说明书、上市审核问询回复与投资者关系活动记录表。状态分四档：已推出（昇腾950PR，Atlas 350加速卡）、已发布方案（摩尔线程白皮书）、测试中（昇腾950DT超节点）、研发规划（沐曦Nx）。沐曦两款芯片在读题、写答案之间如何分工，是本文按问询回复的描述推断。S5000实测为厂商测试，前缀缓存命中率90%。财务数据为公司整体口径，不是推理产品的收入；燧原为经审阅、未经审计的数据。图1、图6为示意。本文未覆盖海光信息、昆仑芯、壁仞科技、天数智芯、平头哥等厂商。
