车载充电器（On-Board Charger，OBC）把电网的交流电，变成电池能吞的直流电。反过来，车辆对外放电（V2G、V2X），出口也落在它身上。
成熟的 OBC 基本都是两级结构：前级 PFC 校正功率因数，后级隔离 DC-DC 管电压变换和电气隔离。器件多、环节多，转换损耗叠两层，空间还占得不少。
英飞凌研讨会Felix Neitzert（Infineon 汽车 GaN 产品营销经理），讲了单级隔离 AC-DC 正在取代两级结构，成为下一代 OBC 的主流拓扑。
关键器件是能双向耐压、电流双向受控的氮化镓单片双向开关，CoolGaN Automotive Bidirectional Switch，下文简称 BDS。
为什么非变不可，怎么变？
市场趋势：六大力量，把 OBC 设计逼到墙角
电动汽车的变化，对OBC的设计是有很大的变化的，现有两级方案有很大的压力。
◎ 更高功率：大电池包加上更短的充电时间，11 kW、22 kW 正在成为新一代平台的主流配置；
◎ 更高功率密度：下一代平台的功率密度目标普遍定在 7 kW/L 以上；
◎ 扁平化：X-in-1 集成和碰撞区布置，要求 OBC 做到 5 cm 以内的扁平高度；
◎ 双向充放电：V2G、V2X 从概念变成明确需求；
◎ 更高效率：系统效率目标普遍上探到 97% 以上；
◎ 可扩展与降本：一套平台要兼容 400 V 和 800 V 电池、单相和三相充电，还要在成本敏感的 EV 市场里继续压价。
功率往上走，无源件跟着变大；扁平化又要求把高度压下去；双向化还得再加功率管。两头一挤，方案就变形。
现状的成熟方案是PFC 级 + 隔离 DC-DC 级两级串联。
◎ 优点是技术成熟、模块化灵活；
◎ 代价是元器件多、无源件体积大，功率要转换两次，损耗也叠两段。
单级隔离 AC-DC 的出发点很直白：把两级并成一级，顺手从系统里拿走两样最碍事的东西。
◎ PFC 电感：体积大、重量重；
◎ 直流母线（DC-Link）电容：体积最大的功率元件之一，还是电解类元件里最容易老化的那个。
这两样恰好是两级方案里最占体积、也最容易变成寿命短板的东西。拿掉它们，换来的是效率和功率密度一起上台阶。
单级拓扑要原边器件双向耐压、双向控流。
◎ 硅器件的耐压方向是定死的：一颗 MOSFET 只能单向阻断电压，电流倒是可以双向流。于是工程师的做法是把两颗 MOSFET 背靠背串起来（source 对 source），拼出一个能双向耐压的开关。
◎ 代价也直白：两颗管子、两倍封装面积，电流还得串过两颗。
GaN 是横向器件，电流沿芯片横向流动，结构天然对称。
英飞凌的做法是在同一颗 die 上直接做双向开关：一个开关、一颗 die，电压双向阻断，电流双向受控。再放上第二个栅极，一颗芯片就有了两个栅极。
按两个栅极的供电设置，这颗器件能在双向开关模式工作，也能在某一方向的单向二极管模式工作。四种模式，一颗芯片全覆盖。
单片化省下的是结构性的账。面积更小、成本更低；电流只走一颗 die，不走两颗串联，导通损耗直接减半。对导通损耗占大头、又长时间工作的 OBC，这几乎是一份白送的效率。
单相单级（单相输入）目前有两个候选，原边 4 颗 650 V CoolGaN BDS，副边 4 颗 650 V 单向开关（面向 400 V 电池平台）。分歧在控制方式，以及由此带来的取舍。
走 Dual Active Bridge 的路子，用原副边桥之间的移相调制调功率流向和大小。
◎ 好处是控制灵活、设计简单，全工作点范围内功率都控得住。
◎ 代价是环流偏大，轻载时尤其拖效率。
主要靠开关频率调功率，工作点围着谐振频率转，能在很宽的范围里做到零电压开关（ZVS）和零电流开关（ZCS）。
好处是潜在效率更高，还能往很高的开关频率上冲。频率越高，磁件和无源件就能做得越小。
三相单级：模块化、矩阵、X 整流

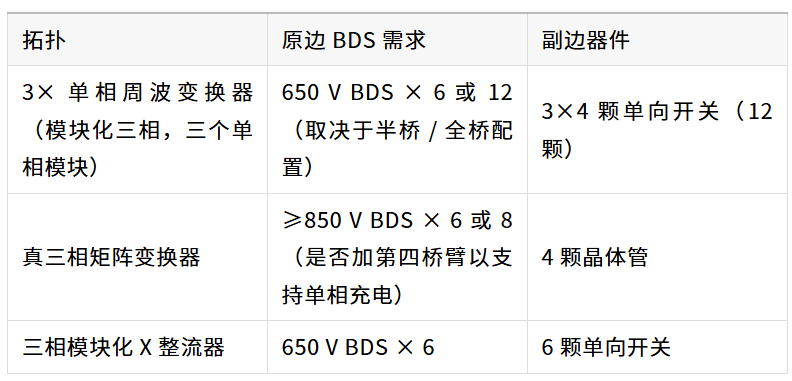

全球不少市场要三相充电（11 kW、22 kW 平台）。单级化在三相这边也在发生，而且冒出了几种拓扑候选，器件用量和耐压等级各有取舍。
规律很清晰：
◎ 耐压等级越高（矩阵变换器），器件总数越少；
◎ 耐压常规（650 V），就用更多器件换成熟的电压平台。
不管走哪条路，BDS 都是原边双向耐压、双向控流的标准答案。
把单片 BDS 落到产品上，带来的价值有
◎ 效率与电流能力：单片集成，电流只走一颗 die，导通损耗明显低于背靠背双开关方案；
◎ 功率密度：低电感封装配高频开关能力，直接顶起功率密度设计；
◎ 车规可靠性：通过 AEC-Q100 车规认证，按汽车级质量体系开发；
◎ 成本：少一颗 die、少一组封装、少一半原边功率器件，是冲着成本敏感市场的设计到成本（design-to-cost）方案。

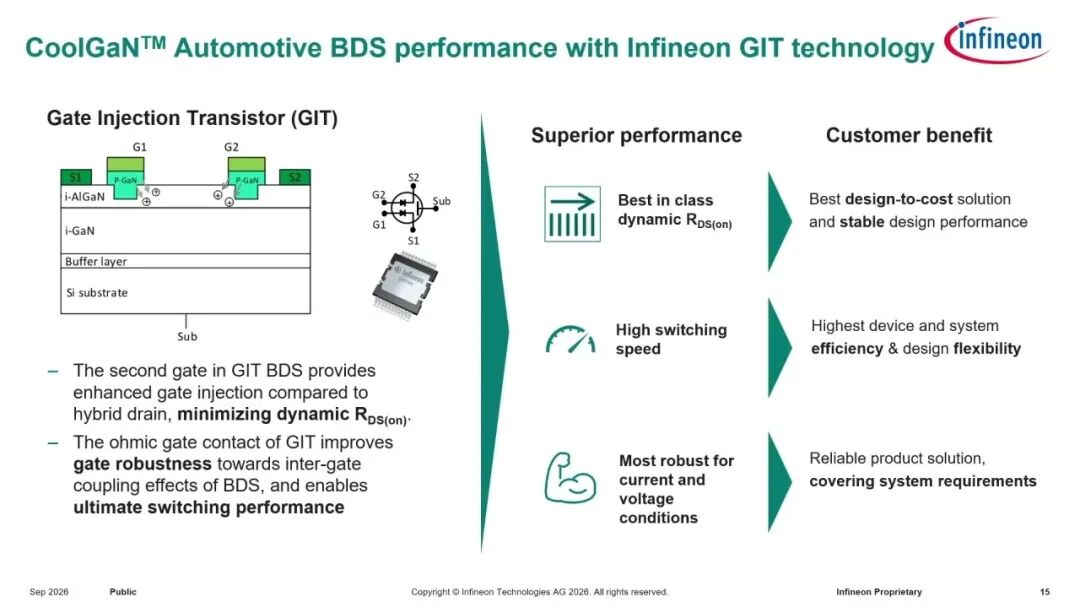

BDS 能稳稳工作在 500 kHz 这个量级，背后是英飞凌自有的 GIT（Gate Injection Transistor，门极注入晶体管）技术。
◎ GaN 功率器件有个已知脾气：开关频率和工况一变，导通电阻 RDS(on) 会动态漂移，效率一致性和控制精度都受影响。
GIT 的解法是在器件里加第二个栅极，由它向漂移区额外注入载流子，把动态 RDS(on) 的变化压到极小。换个开关频率，导通电阻照样稳定、可预测。
◎ 另一手是欧姆栅极接触。相比传统栅极结构，栅极鲁棒性明显更好，更抗冲击，开关行为更稳。再配上最高 100 V/ns 的开关速度，高频下的开关损耗能压得很低，系统换来的是更小的磁件和更高的效率。
对设计者来说，动态 RDS(on) 稳定还多了一层好处：可以挑不同 RDS(on) 等级的器件做设计到成本优化，不用担心工作点一飘、性能就走样。
实测验证：3.7 kW 演示板，没有 PFC 电感，也没有母线电容
道理讲再多，不如一块真跑起来的Demo。英飞凌搭了一台 3.7 kW 单级 AC-DC 车载充电器演示板。
◎ 原边：全桥，4 颗 650 V CoolGaN 汽车级 BDS（25 mΩ）
◎ 副边：4 颗 650 V CoolGaN 单向开关（25 mΩ）
◎ 输入 / 输出：90–264 V$${}_{rms$$（全球电网通吃）→ 80–450 V DC（400 V 电池平台）
◎ 功率 / 效率：3.7 kW；满载效率 >97%；开关频率最高 500 kHz
◎ 体积 / 密度：约 0.5 L，功率密度 >7 kW/L，直接命中下一代平台目标
◎ 结构特征：无 PFC 电感、无 DC-Link 电容；双向功率流；GaN 硬开关下无反向恢复损耗
英飞凌按 400 V 电池的充电曲线（恒流 CC → 恒功率 CP → 恒压 CV）跑了一整条工况。
◎ 3.4 kW / 230 V→280 V：97.53%
◎ 3.7 kW / 230 V→300 V：97.96%
◎ 3.7 kW / 230 V→400 V：97.07%
◎ 3.7 kW / 230 V→450 V：96.27%
◎ 2 kW 轻载 / 450 V：95.24%
◎ 整体表现：峰值效率 >98%，整个功率充电段守住 >97%。全部工作在 100–500 kHz 变频区间，所有桥臂 ZVS。

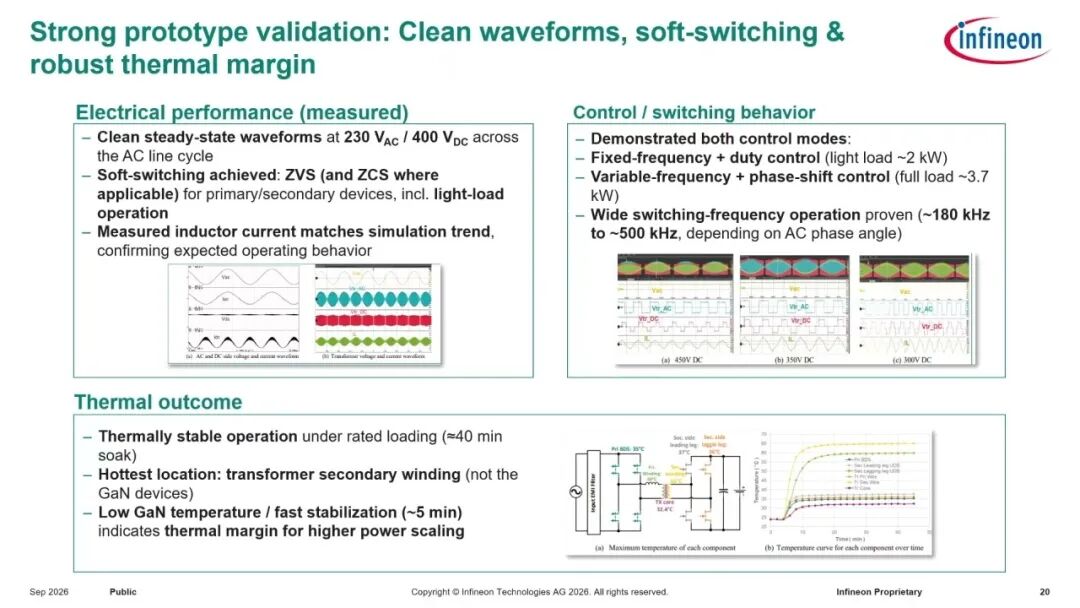

◎ 电气性能：230 V$${}_{AC$$ / 400 V$${}_{DC$$ 稳态波形干净；原边副边都实现 ZVS（该用 ZCS 的地方用 ZCS），轻载也保持软开关；实测电感电流和仿真趋势对得上；
◎ 控制：两种模式都跑通。轻载（约 2 kW）用定频 + 占空比控制，满载（3.7 kW）用变频 + 移相控制；开关频率随交流相位角在约 180 kHz 到 500 kHz 之间宽范围跑；
◎ 热：额定负载连跑约 40 分钟热稳定。整板最热点落在变压器副边绕组上，不是 GaN 器件。GaN 器件温度低，约 5 分钟就稳定下来。器件还留有余量，往更高功率扩展有空间。
单级 GaN 在系统层面到底省不省钱、省不省地方？英飞凌拿两个 6.6 kW 单相 OBC 设计做了对照。
评估结论（相对两级 SiC）：
◎ 系统成本降 >10%。 省钱的大头不在 GaN 器件本身，而在省掉的 PFC 电感、DC-Link 电容，加更小的壳体和更少的散热；
◎ 关键器件体积缩减 >30%，功率密度明显提升。 这一项主要来自消除大体积无源件。
OBC 市场正被成本、功率密度、扁平化、双向化、效率和可扩展性六股力量一起推。英飞凌的结论是单级拓扑将主导下一代车载充电器，CoolGaN 汽车级 BDS 用一颗芯片完成双向耐压与控流。
问答环节：
◎ 单相功率脉动怎么办？没有 DC-Link 电容，单相充电时的 100 Hz 功率脉动会直接传到电池侧。业内已经把它当成系统级挑战，不是障碍，靠控制方法管理。产业接受度在涨，单级架构在 OEM 项目里的采用率也在涨。
◎ BDS 最突出的是什么？面对成本敏感的汽车市场，成本优化是头号目标；单级带来的尺寸和功率密度提升同样突出，帮整车厂解决布置难题。
◎ 800 V 平台要改什么？拓扑基本不动，改的是副边器件耐压等级相应提高；原边 BDS 的拓扑和频率设计不变，GaN 原边方案已经验证能跑高频。
◎ 单级量产了吗？首批单级量产项目正在爬坡，由英飞凌 GaN 方案支持，面向单相 OBC 设计。
◎ 故障隔离和可靠性？原边到副边的故障传递管理，主要归系统级设计管；器件这一侧，GIT 技术带来的鲁棒性就是按应用需求做的。
OBC 从两级走到单级是把“双向耐压”从电路结构的压力给了器件本身，GaN 成本和体积有结果，单级会不会成为主流？路已经铺好，剩下的是时间问题。
