直接进入听神经的微电极，能否在长期浸泡和反复通电后保持稳定？Blackrock Neurotech、MED-EL与西弗吉尼亚大学等机构合作发表的一项研究，对这一工程问题给出了新的测试数据。

   把电极放进听神经内部

人工耳蜗将电极放在耳蜗内，通过电刺激激活听觉神经相关结构。电极与目标神经元之间存在距离，周围液体导电、骨性结构又影响电流传播，可能使不同通道激活的神经群相互重叠。电极数量增加，并不一定带来同等数量的独立听觉信息通道。

研究团队开发的听神经植入系统称为ANI。它将穿刺式微电极阵列直接置入听神经束，希望在更接近神经纤维的位置刺激，改善选择性。潜在收益包括更精细的频率信息表达，但能否转化为噪声下的言语理解或音乐感知改善，仍需人体研究验证。

图1｜ANI装置组成，原论文Figure 1。A为AN-USA阵列及电极编号，12根电极接入刺激通道，NC1至NC3未连接；B为阵列、螺旋导线与SYNCHRONY2刺激器组成的完整装置。

   Blackrock的微电极与MED-EL的刺激器如何结合

ANI由Blackrock Neurotech的听神经犹他斜面阵列AN-USA，与MED-EL的SYNCHRONY2人工耳蜗刺激器组合而成。阵列采用3×5排列，共15根电极针，其中12根电连接；针长0.5至0.9毫米，阵列覆盖面积约1.2×2.0平方毫米，针间距0.4毫米。不同针长用于接触神经束内不同深度的位置。

这套阵列沿用了犹他阵列的技术基础，但针对听神经尺寸和手术空间重新设计。针尖的氧化铱（IrOx）涂层承担电荷传递，针体采用Parylene-C绝缘。阵列背面增加了供器械夹持的结构，导线上设置了硅胶操作翼，方便医生调整方向，减少直接碰触细针。

导线包含12根金钯合金细线，以及两根用于调节机械性能、不承担电连接的铂铱线。螺旋绕制与硅胶包覆使其兼顾柔顺性和一定的定形能力，再通过定制转接结构连接刺激器的密封馈通端。研究还设计了乳突骨槽固定方式，以降低外部牵拉传到阵列的风险。

对器械企业而言，这一组合的价值在于复用现有刺激器平台，把新增研发集中在神经内电极、连接工艺和植入操作上。不过，已有组件的上市或监管经历，不能直接作为新组合系统获批的依据。ANI仍需验证其新的植入位置和使用方式。

   9台装置如何完成两类台架测试

研究共使用9台完整装置。3台用于加速老化，另外6台先接受100 μA刺激稳定性测试。后续1200 μA高强度测试复用了其中4台刺激装置，并加入1台已完成老化测试的装置，共5台。因此，两种刺激强度并非两组完全独立的新样机。

加速老化组浸入磷酸盐缓冲盐水，先在67 ℃放置10天，再在77 ℃放置33天。作者按温度加速模型，将其作为覆盖约1.5年植入期的测试。研究定期测量阻抗，并在试验前后及中间节点进行光学和电子显微镜检查。70 kΩ是主要电学判定阈值，针尖金属层损伤则是另一项失效判据。

刺激组在室温盐水中测试。每台装置从12根已连接电极中选4根接受刺激、4根作未刺激对照，另外4根不纳入主要比较。筛选参考了初始电极质量，因而这些结果也不能直接当作整批产品的出厂合格率。

两种强度均采用阴极先行、双相电荷平衡脉冲，每相200 μs，相间隔2.1 μs，频率1600次/秒，目标为每个受刺激通道63亿次脉冲。100 μA对应拟开展研究的电流上限，每相电荷20 nC；1200 μA为12倍电流的高强度条件，每相240 nC，用于考察更高电压负荷下的稳定性。

   老化终点阻抗达标 仍需检查材料损伤

在加速老化测试终点，全部受测通道阻抗低于70 kΩ，多数保持在约2 kΩ。原文也记录了3个通道曾短暂越过阈值，随后回落；部分异常出现在显微检查前后的操作节点，具体原因尚难分离。

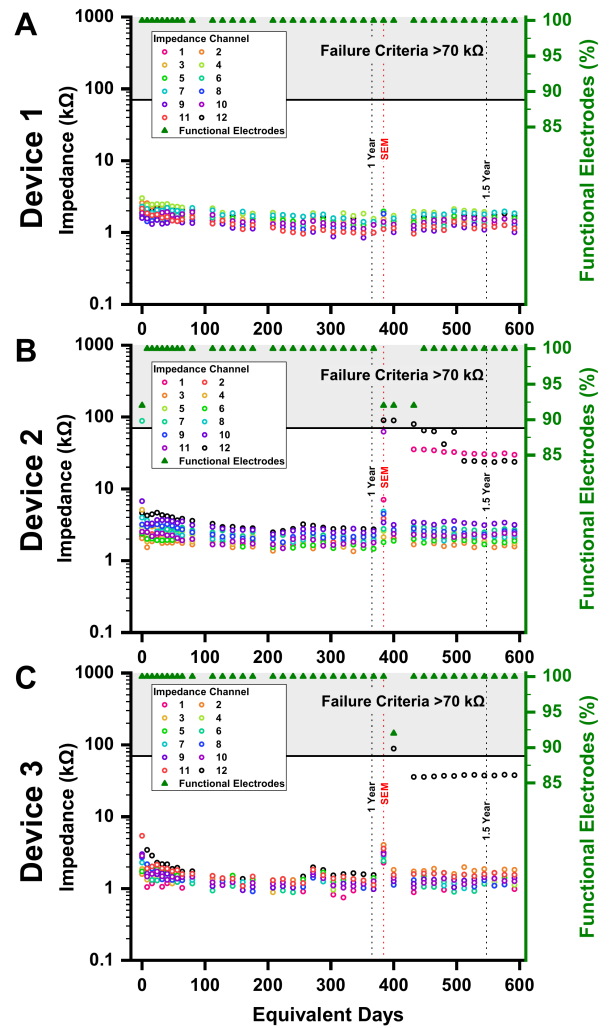

图2｜加速老化过程中的电极阻抗，原论文Figure 7。A、B、C分别对应3台装置；横轴为模型换算的等效天数，左轴为阻抗，右轴为功能电极比例。终点达标不等于全过程无异常，图中可见个别通道的短暂升高。

这些数值来自特定盐水环境与测量温度。高温盐水中的低阻抗，不能直接代入人体植入后的工作条件。

   低阻抗不能覆盖所有失效模式

显微观察给出了与阻抗测量不同的信息。老化组中，两台装置的材料形貌总体变化较小，另一台有6/15根电极出现针尖金属层退化，主要表现为氧化铱涂层脱层。该装置测试前已经存在较明显的涂层起皱和附着问题。

即使表层氧化铱发生损伤，下面的接触层仍可能维持较低阻抗。因此，仅凭“能通电”或某一次阻抗合格，无法充分判断电极表面完整性。光学显微镜适合检查形貌，背散射扫描电镜则有助于辨认不同材料层及脱层位置，两者为电学检测提供了补充。

作者同时报告，部分电极在显微检查的样品操作中受到机械损伤。老化、刺激、初始缺陷和操作损伤需要分别判断。对产业开发来说，这意味着可靠性既取决于材料体系，也取决于集成工艺、检验流程以及手术中的夹持与定位方式。

   63亿次脉冲验证了什么

63亿次脉冲是按预设使用情景换算的体外测试量。论文结果部分采用每天16小时、每秒300次脉冲的假设，估算约一年刺激量；实验将频率提高到每秒1600次并全天运行，将测试压缩到约1.5个月。它反映的是累计刺激负荷，不能替代真实人体内一年随访。

100 μA组的24根刺激电极没有出现达到判据的电学失效，主要比较中的刺激与对照电极在终点均低于20 kΩ。多数阻抗较初始下降，作者将这一趋势与电极活化联系起来。对照电极也接受测量脉冲，所以其阻抗下降不能简单归因于长期刺激。

在这组测试中，显微检查总体未显示可归因于刺激方案的新增针尖损伤。作者在结论中单独列出了11根操作损伤电极，以及1根受成像角度差异影响的电极。将这些情况说明清楚，才能理解论文所说的刺激稳定性。

1200 μA组有1根刺激通道在过程中发生电压突增，超过50%的失效判据。电压矩阵分析提示电流可能没有到达电极，作者推测与导线或焊接连接断开有关，尚不能把失效原因视为已确认。显微观察还发现20根受刺激电极中有3根发生材料损伤，包括氧化铱脱层及暴露硅材料的腐蚀，其中部分已有初始缺陷。

这一高强度条件用于检验工程承受能力，不构成人体可安全使用1200 μA的证据。台架电化学表征中，该条件下的电压瞬态已超出所采用的水窗口，研究也未据此证明神经组织安全。

   把刺激结果放回具体通道中看



图3｜刺激前后阻抗对比，原论文Figure 10。A为100 μA，B为1200 μA；实心标记代表刺激电极，空心标记代表对照，黑色为测试前，红色为测试后。多数通道阻抗降低，但高强度组仍存在高阻抗异常，不能用总体趋势掩盖单通道失效。

研究还检测了浸泡液中的金属元素。100 μA测试后，铱和金低于检出限，铂及部分钛可被测得。作者指出，这类检测对微小电极材料损失的敏感性有限。因此，“未检出”不等于没有损失，也不能替代显微检查或生物相容性评价。

从制造质量角度，初始涂层缺陷值得持续跟踪。作者称已通过小幅调整集成工艺，减少氧化铱起皱等问题。但工艺调整后的批次一致性、长期可靠性，还需要更多样本和相应验证来支持。

   走向临床 仍有哪些问题需要回答

本研究支持的是特定临床研究时间窗内的工程可行性：约1.5年的植入期，以及其中约1年的刺激期。它尚不足以推断多年乃至数十年的产品寿命。人工耳蜗用户可能需要长期使用设备，微电极要进入常规临床，仍需更长时间的可靠性证据。

盐水也无法完整复现体内环境。组织包裹、炎症反应、神经与装置之间的微动，以及长期机械应力，都可能改变工作状态。论文指出，体内阻抗可能更高，电荷注入能力可能下降，真实植入结果也可能弱于台架预测。加速老化的时间换算依赖模型假设，并非人体植入时长的实测。

手术路径同样影响适用人群。团队为首批受试者采用的经迷路入路涉及前庭结构破坏，初期研究因此面向已有前庭合并问题的人群，并探索其他路径。穿刺式阵列还涉及神经损伤、固定和移除难度，其可逆性不能直接类比耳蜗内电极。

此外，9台样机的规模较小，高强度组存在装置复用，初始质量也有差异。这些设计适合识别风险、支持下一步研究，却无法给出成熟产品的总体失效率。对疗效的判断则需要人体感知测试、言语识别及相关听觉表现数据，本篇论文没有提供这些结果。

   对产业的价值在于补上临床前工程证据

ANI展示了一种具体的产品开发路径：在已有植入刺激器基础上，引入针对听神经设计的微电极及连接结构，再围绕拟开展的人体研究，逐项验证材料和电连接的承受能力。对于关注神经接口的企业，这套系统的启发也包括如何把电极、导线、封装和手术操作作为一个整体来开发。

接下来值得关注的，是改进工艺后缺陷是否持续减少，植入后的通道能否长期稳定工作，以及更直接的神经刺激能否带来可测量、可重复的听觉收益。台架结果为继续开展研究提供了依据，临床价值仍要由人体数据回答。
