在快充电源、电源适配器等产品向小型化、高功率密度发展的过程中，磁性器件的体积和外围电路布局成为影响整机设计的重要因素。相比传统绕线变压器，平面变压器凭借低高度、结构紧凑以及绕组一致性较好等特点，为电源模块化设计提供了更多选择。

充电头网近期拿到一款采用芯仙平面变压器的65W AC砖块电源模块，该模块将电源控制芯片、同步整流电路及平面磁性器件集中集成，采用天漪半导体TY1801、TY6800以及TY055N10D5功率MOSFET，整体厚度仅7.43mm。

下面充电头网结合实物及核心器件，对这款模块的结构和方案进行解析。

芯仙65W AC 砖块电源外观

这款AC砖块电源模块采用长方体结构，中央为平面变压器磁性组件，采用扁平化设计，能够减少磁性器件的高度占用，两侧分别延伸出小型PCB。

从正面来看，模块中央为平面变压器，右侧PCB集成天漪半导体TY1801电源控制芯片，左侧PCB搭载TY6800同步整流控制器和TY055N10D5功率MOSFET。

中央平面变压器主要承担高频能量传输与初次级电气隔离任务，扁平化绕组结构有利于降低器件高度，兼顾绕组一致性与散热性能。

三颗器件分别承担初级电源控制、次级同步整流控制及功率整流等功能，共同构成隔离式电源转换的核心电路。

从背面来看，模块中央同样可以看到平面变压器主体，左侧PCB布置有多颗贴片电阻、电容等外围元件，右侧PCB设有多组连接焊盘，用于与外部电路连接。

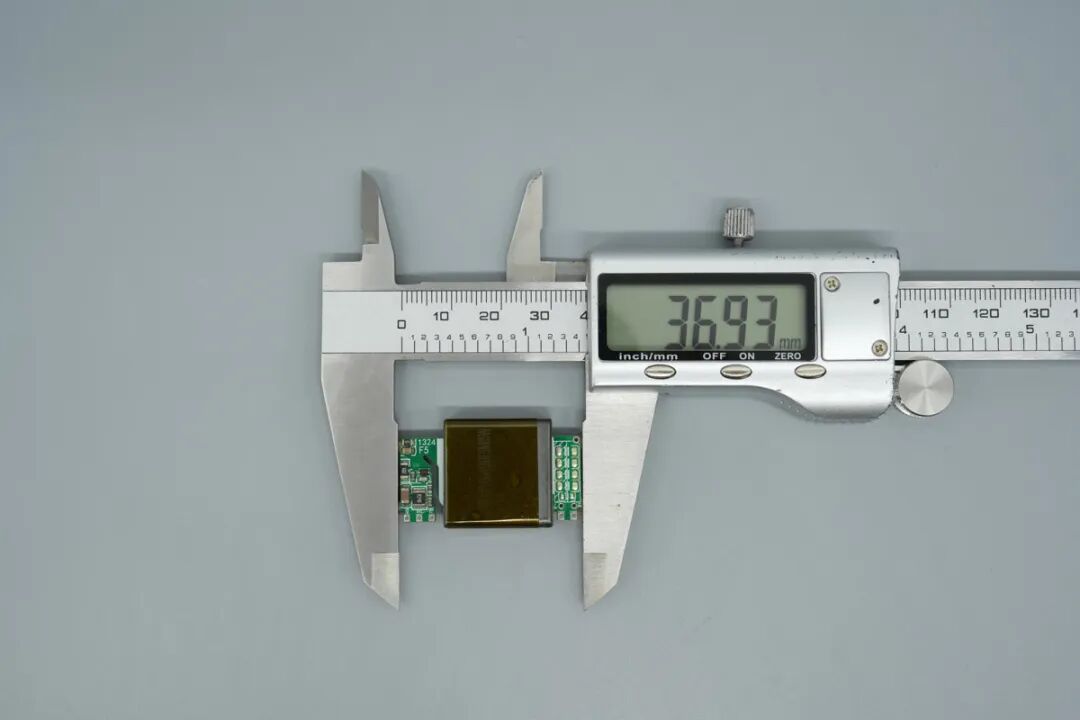

充电头网实测这款模块长度约为36.93mm。

宽度约为21.99mm。

厚度约为7.43mm。

与一元硬币直观大小对比。

重量为16.1g。

AC砖块电源模块方案解析

从核心器件配置来看，这款AC砖块电源模块采用TY1801电源控制芯片、TY6800同步整流控制器以及TY055N10D5功率MOSFET，配合中央平面变压器组成隔离式电源转换电路。

从这些芯片的功能也能判断出，该方案采用典型的反激式电源设计思路，通过初级开关控制、变压器高频能量传输以及次级同步整流完成电压转换。

模块采用天漪半导体TY1801系列多模式PWM电源控制芯片，负责初级开关控制及能量调节。

TY1801系列面向快充及电源适配器等应用设计，支持Burst、DCM和QR等多种工作模式，可根据输入输出电压及负载变化自动调整工作状态，在轻载与不同输出条件下兼顾转换效率和待机功耗。

该系列采用集成高压功率MOSFET的设计，提供650V、700V等不同耐压规格，最高工作频率130kHz，并支持宽范围VCC供电，有助于减少部分辅助供电电路及外围器件。

此外，TY1801系列还集成软启动、抖频以及过流、过功率等保护功能，能够改善电源启动和运行过程中的可靠性，同时有助于优化EMI表现。

在这款AC砖块电源模块中，TY1801负责初级功率转换控制，配合平面变压器实现高频能量传输。集成式控制方案减少了外置功率器件的需求，为模块紧凑布局提供了便利。

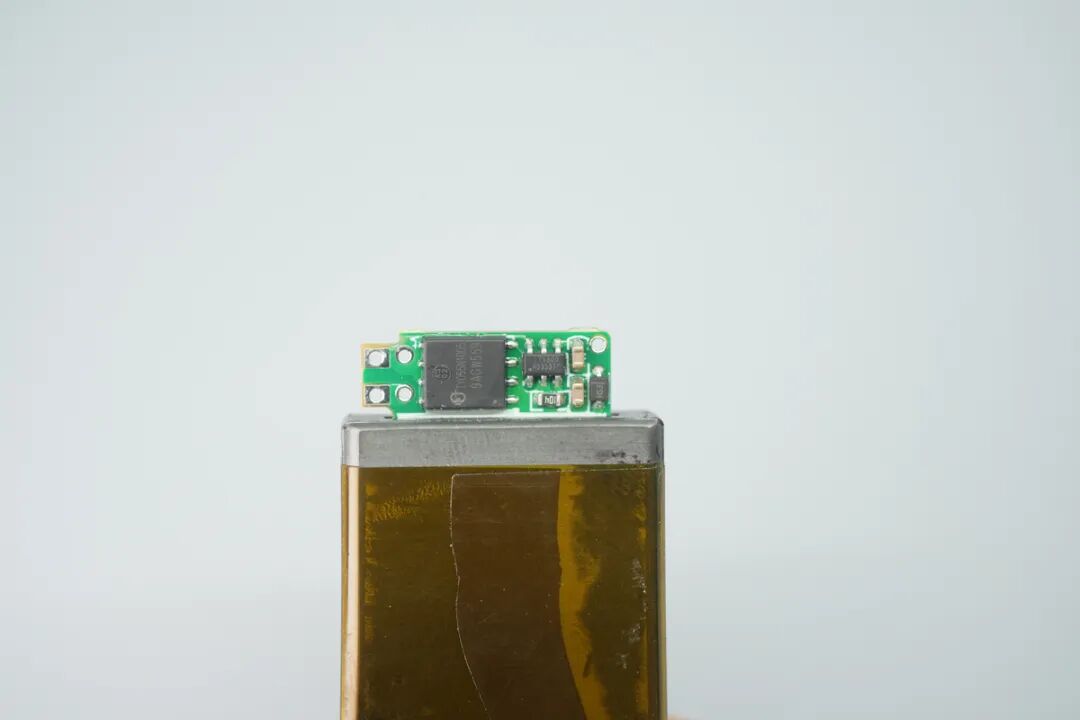

同步整流器同样来自天漪半导体，型号TY6800，主要用于次级侧功率MOSFET的开关控制。

TY6800是一款适用于反激式变换器的外驱式同步整流控制器，支持DCM、CCM及QR等工作模式，耐压120V，最高工作频率200kHz，采用SOT23-6封装。

该芯片还支持支持自供电设计，无需额外辅助绕组供电，同时具备智能开关判断机制，能够减少次级MOSFET误导通的风险。芯片还支持高边及低边同步整流，方便适配不同电路布局。

在这款模块中，TY6800与旁边的功率MOSFET共同组成次级同步整流电路，在改善整流效率的同时，也有助于控制电源模块的发热。

旁边的次级同步整流管同样来自天漪半导体，型号TY055N10D5。跟TY6800配合，能在次级绕组释放能量时完成整流，为后级输出滤波电路提供电流通路。

充电头网总结

这款65W AC砖块电源模块将TY1801电源控制芯片、TY6800同步整流控制器及TY055N10D5功率MOSFET与平面变压器相结合，在较小的空间内实现了控制、磁性器件与整流电路的一体化布局。平面变压器降低了模块高度，同步整流方案则有助于减少整流损耗，兼顾小型化与转换效率。

该模块通过中央平面变压器与两侧PCB的组合，将电源转换所需的核心器件整合为相对独立的功能单元，减少了整机主板上的分散布局和连接工作。

对于65W快充充电器、小型电源适配器等产品而言，这种设计不仅能够节省内部空间，也为电源部分的设计、装配及后续产品开发提供了便利，具有一定的实际应用价值。
