大湾区2.5D/3D IC设计与先进封装创新生态协同战略调研报告

编者按： 硅芯科技在2026 湾芯展上拉开”大湾区3D IC先进封装创新中心“的序幕， 本报告围绕拟议的大湾区 2.5D/3D IC 设计与先进封装创新中心， 分析区域产业基础、技术路线、协同机制与实施路径， 供产业界及相关决策方参考。

一、规划背景与战略定位

后摩尔时代， 前道先进制程的物理缩减 （Physical Scaling） 逼近原子级物理极限， 晶体管成本不再遵循传统摩尔定律下降， 且单芯片面积受限于光罩尺寸 （Reticle Limit）。在此背景下， 依托2.5D/3D IC及先进封装技术推动系统级协同优化 （System-Technology Co-Optimization, STCO）， 已成为打破物理屏障与地缘技术封锁的关键破局路径。通过在三维空间内实现多芯粒 （Chiplet） 的高密度异质集成， 能够大幅缩短信号传输路径， 克服“内存墙”与“功耗墙”， 在受限的前道制程节点下实现整机系统性能与功耗面积比 （PPA） 的跨越式提升。

粤港澳大湾区 （大湾区） 作为全球最大的电子信息产业聚集地， 拥有极其丰富的终端应用场景与极具弹性的芯片设计生态。大湾区2.5D/3D IC设计与先进封装创新中心 （提议的创新中心） 旨在通过重构“设计-EDA-封装-测试”产业链条， 打破后道封装作为“被动保护壳”的传统定位， 将其升级为“主动系统级架构工程”。创新中心应该有两大核心目标与战略使命：

·打造适用于不同集成场景的国产3D IC完整解决方案： 打通从系统架构规划、多物理场仿真、高密度RDL/TSV物理实现到可测试性设计 （DFT） 的全流程自主工具链与工艺路线， 形成高可靠、高良率的标准化后道集成交付体系。

·建设标准化、可复用的芯粒 （Chiplet） 资源库： 围绕 UCIe 等互连规范及 3Dblox 等设计描述体系， 沉淀面向 AI 算力 、智能汽车和无线通信的模块化 IP、芯粒及配套模型， 降低中小型 Fabless 企业开展异质集成的开发与验证成本。资源入库应同时明确接口兼容性、测试覆盖、授权边界和版本管理规则。

按照硅芯科技创始人兼CEO赵毅博士的构想， 通过构建“两个协同”（设计流程各环节深度耦合与产业各环节闭环协同） 的公共服务平台， 大湾区将实现从传统的“后道封装代工”向“系统级架构引领”的战略转型。这一战略演进的成功实施， 首先建立在对全球先进封装技术竞争坐标的精准解构与评估之上。

二、技术演进与全球竞争坐标

3D IC 与先进封装通过缩短互连距离、提高连接密度和优化模块划分， 为系统性能与能效提升提供新的设计空间。逻辑折叠 （Logic Folding）、硅通孔 （TSV）、微凸点 （Micro-bump） 和混合键合 （Hybrid Bonding） 可支持不同层级的垂直互连与异质集成， 但实际收益取决于架构、工艺、接口及工作负载。高密度堆叠并不自动消除“内存墙”和散热瓶颈，反而要求在带宽、功耗、热密度、 良率与成本之间进行协同权衡。

在关键技术突破方面， 大湾区本土科研与产业力量展现出强劲的自主研发实力。长电科技联合大湾区生态合作伙伴， 在TSV关键工艺上取得重大突破， 成功制备出深宽比高达 11.3:1 的高性能TSV样品 （孔径仅1.5 μm， 深度达 17 μm）， 标志着在小孔径高深宽比垂直互连技术上具备了高精度制造能力 。 同时， 大湾区首家实现12英寸晶圆大规模量产的企业粤芯半导体 （CanSemi） 已积累超 340项 专利， 为区域内前道与中道TSV制造提供了坚实的本土工艺支撑。

大湾区在全球先进封装领域的优劣势对比：

在国际竞争格局中， 日本半导体产业正借助底层材料与装备优势加速升级。 日本 Rapidus 已计划于 2026年 启动 2.5D/3D 先进封装试产线， 深度调动日本本土在玻璃基板、高性能 ABF 载板以及 HVLP （极低轮廓） 铜箔极高市占率的供应链生态， 实现从材料到中试线的闭环协同。

战略启⽰： 以系统协同补强工艺能力

大湾区可围绕设计技术协同优化 （DTCO） 与系统技术协同优化 （STCO）， 探索架构、互连、散热及测试的联合优化。系统级优化能够缓解部分工艺约束， 但不能替代关键制造能力， 也不宜据此认定可全面抵消制程差距。建议重点评估以下路径：

1. 逻辑折叠 （Logic Folding）： 将二维单体大芯片的平铺逻辑解构， 在三维空间内重新规划功能模块拓扑， 将长距离平面金属布线转化为短距离 TSV 垂直互连， 从架构上缩短信号传输时延， 抵消硬件制程落后带来的 RC 延迟。

2. 微液冷与热界面材料协同设计： 面向高功率密度系统， 评估微流控冷却通道、热界面材料 （TIM） 及封装结构的联合方案。应按裸片 、封装或模块明确功率边界， 并验证热阻、热点温度、流体密封、机械可靠性与维护成本， 不将降温效果直接等同于主频提升。

3. 参数化通道分级与自愈 （Parametric Lane Grading & Self-healing）： 在 D2D 接口部署实时健康监测 IP 与冗余自愈电路， 在线识别高密度 TSV 或微凸点的参数退化， 动态重定向信号通路， 在后道物理缺陷率较高的条件下提升整体晶圆级系统有效良率。

为了支撑这一系统级补偿机制的落地， 大湾区需要依托其独特的产业土壤， 将庞大的终端需求转化为研发动能。

硅芯科技3Sheng平台围绕堆叠芯片系统组织STCO设计流程

三、产业链基础与深港协同生态

大湾区拥有全国最为成熟且极具弹性的半导体网状协同生态， 形成了“终端需求倒逼芯片设计、设计拉动中道封装、封装反哺晶圆制造”的闭环网络。这一网状结构在应对外部供应链不确定性时表现出极强的韧性与抗风险能力。

芯片设计与制造：

·设计龙头 （深圳）： 聚集海思半导体、中兴微电子等系统级芯片巨头， 以及大量专注于 AI 算力与车规芯片的Fabless企业， 形成强大的芯片架构定义与敏捷开发能力。

·前道制造 （广州）： 广州粤芯半导体 （CanSemi） 作为大湾区首家实现 12 英寸晶圆大规模量产的企业， 拥有超过 340 项专利， 填补了区域本土大规模前道制造线的空白， 为 TSV 中介层制造提供晶圆代工支撑。

高端设备与关键材料：

·前道设备基地 （香港/元朗）： 河南东材 （Henan Oriental Materials） 投资超 8亿港元 于香港元朗创新园建立前道精密设备制造基地， 专注高精尖刻蚀、炉管及 CVD 设备本地化研发。

·关键电子化学品 （香港/汕头）： 骏码半导体 （Niche-Tech） 总部设于香港， 依托汕头研发与生产基地， 实现先进集成电路键合线与新型封装胶等关键电子化学材料的量产。

·基板与封装 （深圳/东莞）： 深南电路在高端高层数 IC 封装基板领域取得突破； 气派科技等封测企业通过定向增发加速拓展先进封装产能。

·本土设备验证与后道装备： 中国电科 （CETC） 在高精度后道加工及先进封装检测工具上取得关键突破； 联合中微公司 （AMEC）、华海清科 （Hwatsing）、拓荆科技 （Piotech） 及北方华创 （NAURA） 等本土核心设备商 ，在大湾区主流晶圆厂的设备利用率已提升至 80%–90%。

科研与公共服务平台：

·香港科技园 （HKSTP）： 入驻超 300家 微电子相关企业， 配备异质集成与传感器封装小试 （Pilot-Scale） 生产线。

·香港微电子研发院 （MRDI）： 在元朗创新园配套建设第三代半导体中试线， 重点服务先进材料与器件的技术转化。

·大湾区产学研生态圈： 联合香港大学、香港中文大学、香港科技大学、香港理工大学、南方科技大学、澳门大学/珠海/横琴、清华大学深圳国际研究生院及中山大学等， 打造跨学科研发网络。

深港协同机制与“研发-制造”闭环剖析

大湾区建立了由“香港-深圳-珠三角各市”构成的三元协同产业分工体系：

·香港 （北部都会区 / 元朗创新园 / HKSTP / MRDI）： 定位为全球 IP 汇聚中心、基础科学研究高地、中试验证平台以及离岸金融与国际知识产权仲裁枢纽。

·深圳 （河套 / 福田 / 南山 / 宝安）： 定位为 EDA 工具研发中心、系统架构定义高地、Fabless 设计企业集聚区以及“科创担”等金融创新试验区。

·珠三角制造基地 （广州 / 东莞 / 珠海等）： 定位为前道晶圆制造 （粤芯）、高层数 IC 基板生产 （深南电路） 以及大规模先进封测的产业化落地承载区。

“香港/深圳研发—珠三角制造”的协作模式， 有利于缩短设计、试制与测试之间的组织距离。但地理集聚不等于流程已经贯通， 其成效仍取决于数据授权、跨境通关、排产衔接与责任界定。原稿所述“流转效率提升 37%”及“反馈周期缩短至数小时”缺少样本、基期和统计方法， 暂不作为本报告的量化结论。建议以样品通关时长、设计变更周转时间和试制交付周期开展项目级评估。

生态结构性短板剖析

尽管产业生态布局基本成型， 但升维发展仍面临三大结构性短板：

1. 高端复合型系统架构师匮乏： 极度缺乏通晓微纳制造、热力学、 电磁学与多物理场仿真的高端系统架构师； 深港工程师执业资格互认与跨境通关便利度仍有机制性摩擦。

2. 硬科技资本绑定不足： 传统创投 （VC/PE） 偏向离岸金融工具， 对北部都会区及珠三角实体的直接股权投资渗透不足。

3. 跨界监管与通关摩擦： 高频研发数据、高纯化学耗材及研发试片在深港两地海关的监管合规检测、外汇清算及出入境流程仍待进一步理顺。

为了破解这些短板并释放生态能量， 创新中心必须紧密围绕下游终端市场的强劲需求， 确立明确的技术演进方向。

四、应用需求与市场规模情景

作为全球最大的终端制造基地， 大湾区的应用市场对高密度 2.5D/3D 集成产生了强烈的倒逼效应。 四大核心应用场景的技术需求评估如下：

1. AI 算力与高性能计算 （HPC）： 大模型训练与推理增加了对存储带宽、互连效率和散热能力的需求。创新中心可评估逻辑与存储集成、高带宽 D2D 接口及液冷适配方案。原稿所列 2000W–3000W 应先明确属于裸片 、封装还是模块功率； zHBM 等前沿方案应与现有量产路线分列， 不视为统一技术要求。

2. 智能网联汽车 （SDV）： 汽车集中式电子电气架构驱动单车半导体价值量激增。车规级高阶自动驾驶芯片需将逻辑核、高带宽存储及通信接口异质集成。预测到2030年， 全球具备 L3 级自动驾驶能力的新车渗透率将达 8.6% （约770万辆）， L4 级达 260万辆， 带来庞大的车规级 2.5D/3D 封装增量。

3. 5G/6G基站与无线通信： 毫米波及 6G 通感一体化 （ISAC） 要求射频天线封装 （AiP） 具备极短电路径与低高频损耗， 倒逼 3D FOWLP 及高深宽比 TSV 的量产应用。

4. 新型计算与光电共封 （CPO）： 面向高带宽互连， 评估电子芯片 （EIC）、光子芯片 （PIC） 与封装的协同集成。3D混合键合可作为候选实现方式之一； 延迟和能耗收益应按具体架构、链路边界及测试条件验证， 不以单一数值概括全部 CPO 方案。

下表汇总了 2024—2030 年市场规模与区域份额数据：

五、 “设计—EDA—封装—测试”协同框架

在 3D IC 项目中， 设计与封装分离的串行流程容易造成约束遗漏和后期返工。应在架构阶段引入封装、测试及可靠性要求， 并通过系统技术协同优化 （STCO） 建立可迭代的工程闭环。

2.5D/3D IC全流程耦合五大阶段

1. 架构规划 （Architecture Planning）： 在 3D IC 规划早期， 工程团队共同制定早期堆叠规划和 TSV/Micro-bump资源预算。评估各 Chiplet 在不同工艺节点下的配对可行性， 利用数字孪生与虚拟原型对系统拓扑、成本与 PPA 进行早期决策。

2. 物理实现 （Physical Implementation）： 解决多层高密度重分布层 （RDL）、TSV 与微凸点的跨芯片 （Cross-die）自动布线。 引入时序与信号完整性 （SI） 驱动的自动布线机制， 完成跨芯片时钟树综合与时序闭合。

3. 多物理场仿真 （Multi-Physics Simulation）： 对电磁 （SI/PI）、热学 （Power Map） 及机械应力 （CTE失配） 进行深度耦合仿真。高精度捕捉微区热拥堵， 预测 TSV 周围的禁置区 （KOZ） 应力分布与翘曲 （Warpage） 形变。

4. 容错设计与高精密测试 （DFT & KGD Management）： 建立已知合格芯片 （KGD） 筛选机制。在芯粒接口部署 die- to-die 冗余通路与在线链路质量监控 （Parametric Lane Grading）  自愈电路； 测试平台需具备针对翘曲度高达4mm 的大尺寸晶圆进行高精度探针测试的能力。

5. 集成验证 （Integration Verification）： 依托封装设计套件 （ADK）、相关设计描述体系及适用标准， 开展跨 Die 连接检查、物理规则检查 （DRC） 与版图一致性检查 （LVS）。3Dblox、IEEE P3537 和 3DCODE 的具体适用范围、版本及工具支持情况应分别核实； 验证目标是降低集成风险， 而非保证首次流片成功。

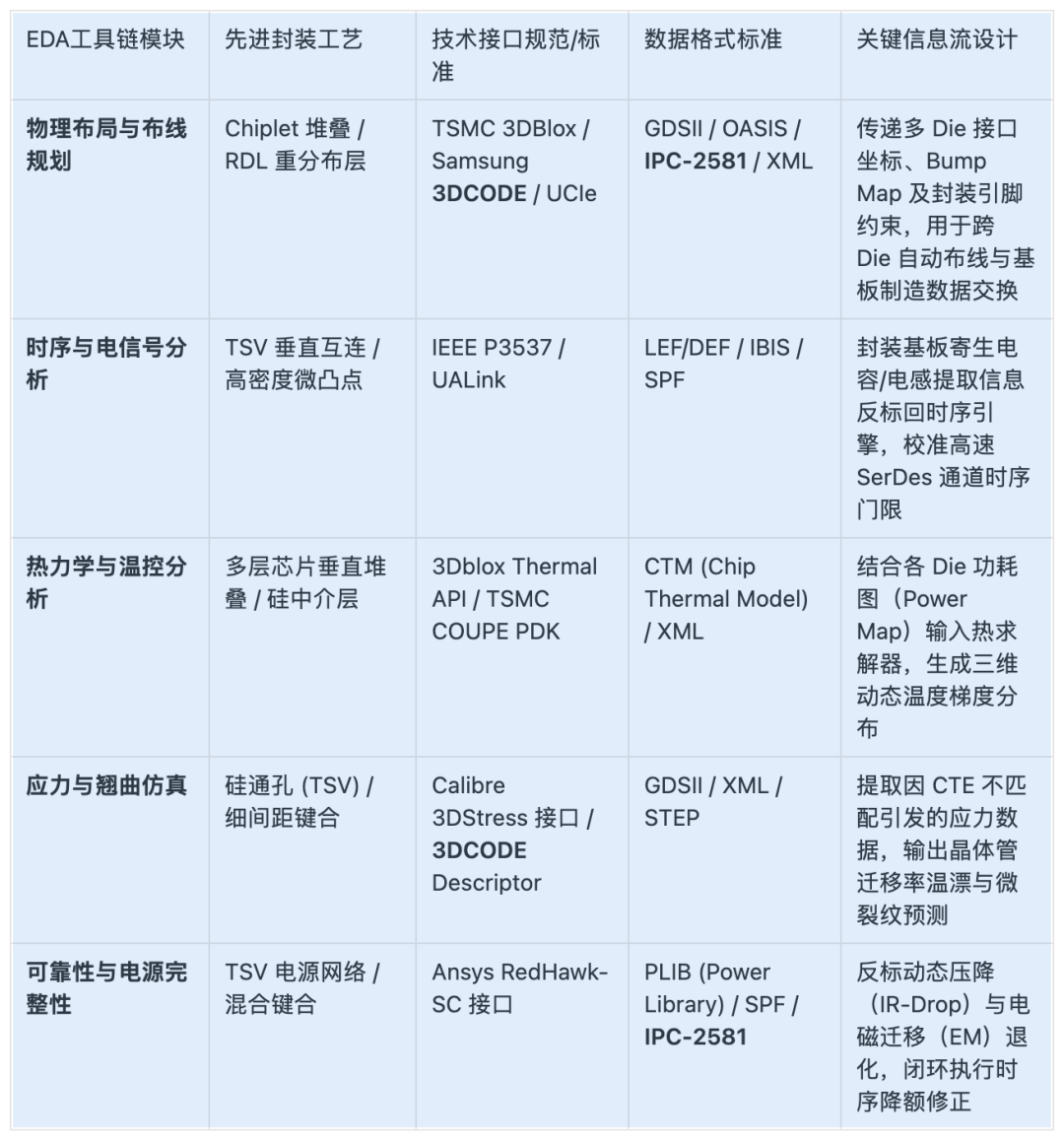

EDA工具链与先进封装工艺技术接口映射

为确保设计与先进封装工艺的无缝对接， 规范技术接口 、数据格式与信息流映射如下：

六、创新中心中试平台建设与“研发-制造”闭环路径

创新中心作为大湾区半导体产业的公共桥梁底座， 必须解决国际 EDA 工具垄断与国产化替代之间的平衡问题， 打造兼顾国际标准与自主可控的中试平台。

国内外工具链评估与“双轨制协同”落地路径

·国际成熟工具链评估： Synopsys 3DIC Compiler （集成 Ansys 求解器）、Cadence Integrity 3D-IC （全面支持 TSMC 3Dblox/3DFabric） 及 Siemens Innovator3D IC/Calibre 3DStress， 在物理签核与复杂应力分析上具备黄金标准地位。

·国产工具链与 AI 辅助设计评估： 将原稿提及的华大九天相关工具、硅芯科技 3Sheng 平台及 Chips Z 等纳入候选 评估范围。产品名称、版本、功能覆盖及商业可用性应以厂商正式资料为准， 不采用未经验证的“首个”“全流程突破”等表述。AI 能力宜优先用于约束整理、设计空间探索和迭代任务编排， 并通过统一算例评估求解精度、结果可复现性、收敛效率和人工复核要求。

·双轨制协同路径： 创新中心应采用“双轨并行”模式。轨道一： 购买国际成熟工具授权， 兼容 TSMC 3Dblox 等国际标准， 建立高起点中试验证线； 轨道二： 开放北方华创、中微公司等本土设备工艺参数接口， 推进硅芯科技与全芯智造的 TCAD 工艺仿真贯通， 推动国产 EDA 与本土 3D PDK 的深度适配迭代。

协同闭环流程与责任界定

创新中心三大核心建设方向

1. 建设先进封装工艺库 （3D PDK）： 面向 TSV、Interposer、RDL 及 CPO 等技术， 联合晶圆厂与封测厂抽取电磁、热学与力学模型， 推动工艺规则与国产/国际 EDA 工具的精准适配。

2. 打造堆叠芯片设计开发平台 （芯粒库复用）： 聚焦 Chiplet 异质集成， 联合开展产品研发， 沉淀标准化、可复用的D2D IP 与异构芯粒资源库， 降低中小企业开发门槛。

3. 建设 2.5D/3D EDA 应用推广中心： 打造国产 EDA ⽰范线， 推进“AI+EDA”融合， 利用 AI Agent （如 Chips Z） 应对 3D 堆叠设计中的多轮复杂迭代任务。

在中试平台建设与技术推广过程中， 必须建立系统性的风险预警与应对机制。

七、核心风险评估、预警与战略应对举措

针对地缘博弈常态化及极致物理工程中的隐患， 创新中心梳理了四维核心风险， 并制定了可操作的应对预案：

1. 底层技术与成品率风险

·风险展现： 混合键合中， 单个微纳米颗粒可能引发比自身尺寸大 100倍 的空洞失效； 矩形面板级封装 （FOPLP） 在大尺寸下的各向异性翘曲 （Warpage） 控制极难； 任何单个 Die 的失效将面临高昂的 KGD 废片成本惩罚。

·缓解策略与应急预案： 建立基于微区拉曼光谱 （Micro-Raman Thermometry） 的高精度物理量测平台， 实时标定残余热应力并反标仿真求解器， 将预测偏差控制在 10% 以内； 设计端全面导入 3D ATPG 工具与 die-to-die 冗余自愈电路。

2. 供应链与设备封锁风险

·风险表现： 先进封装设备、软件、材料及相关技术可能面临出口许可、供应商合规审查或供货限制。原稿所述“10 μm 以下”设备管制阈值尚未核实， 不宜作为通用法律判断； 应按设备参数、原产地、最终用戶 、最终用途及交易时点开展专项审查。高端基板与铜箔的供应风险， 也需结合供应商、交期和替代认证情况逐项评估。

·缓解策略与应急预案： 联合北方华创、中微公司加速国产设备验证， 利用大湾区晶圆厂红利， 在 2–3年内 将关键后道设备国产化覆盖率提升至 70%–85%； 联合 Defu Tech 等本土龙头攻关铜箔表面处理， 建立关键消耗性化学品 6–12个月 的战略储备。

3. 知识产权与高端 EDA/IP 垄断风险

·风险展现： 高维 3D STCO 协同仿真软件被海外巨头垄断， 面临断供风险； 出海过程中易遭遇海外专利诉讼壁垒。

·缓解策略与应急预案： 依托河套深港科技创新合作区， 建立“大湾区半导体 IP 清算与去中心化防御联盟”。发挥香港在知识产权评估与国际仲裁的独特优势 （大湾区内 11 家主流仲裁机构）， 为区内 Fabless 企业提供跨国专利池交叉许可、去中心化 IP 评估以及快速商事仲裁支持； 大力扶持华大九天、硅芯科技、国微芯等本土 EDA； 全面拥抱开源RISC-V 架构与开放 UCIe 互连标准， 避开敏感专利区。

4. 高端人才短缺与跨界机制摩擦风险

·风险展现： 精通微纳制造、热力学、 电磁学与芯片架构的复合型系统架构师极度匮乏； 粤港澳三地在税收、通关及工程师资格互认上存在行政藩篱。

·缓解策略与应急预案： 利用香港“高端人才通行证计划 （TTPS）” ,  设立深港“大湾区专业服务融合工作组”； 推行 “⼀

试多证”考核机制； 联合湾区顶尖高校与 MRDI 中试线， 开展“项目制”校企联合培养。支撑上述风险化解与技术落地的关键， 在于构建充足的资金池与灵活的金融配套机制。

八、产业基金、政策支持与金融工具

依据十一部门 《关于加大金融支持粤港澳大湾区科技创新力度》等指引， 大湾区正构建全链条金融与政策扶持体系。

财税政策核验与申报清单

财税优惠应按企业类型、认定资格、适用年度及具体业务分别核查， 不应将不同政策的税率、期限和条件直接叠加。

执行要求： 以有效政策原文和主管部门解释为准， 建立“政策文件—适用主体—申报材料—截止时间—责任人”台账； 未经核验， 不将优惠金额计入项目基准财务模型。

多级产业引导基金矩阵与精确投资策略

下列投向为建议匹配方向， 不等同于基金正式授权范围：

·地方政府专项资金： 重点投向公共中试平台、高精度物理量测标定系统， 并对本地 Fabless 企业的首轮 MPW 流片给予高比例直接补贴。

·风险投资 （VC） 机构： 高弹性切入 3D IC 多物理场仿真软件、高频 SI/PI 分析工具 （如 芯和半导体X-PEEDIC） 等软件与 IP 补短板领域。

·产业引导基金： 长线布局高壁垒设备与材料， 如深硅刻蚀机、高密度湿法设备、混合键合机， 以及减薄剥离键合设备商。

创新金融与孵化合作模式

1. 深港“跨境研发+内地转化”模式： 依托香港高校基础科研， 在深圳前海/河套建立转化平台， 已累计孵化超 150 个跨境硬科技实体。

2. “先进封装专项基金+技术孵化器”闭环： 借鉴欧洲 imec 模式， 免费向入孵初创企业提供 3D PDK 及中试线资源， 在关键里程碑达成后由专项基金跟进股权投资。

3.  “政、银、担”风险共担模式： 推广极低担保费率 （<1%） 的“科创担”融资担保模式， 由政府补偿资金池、商业银行与担保机构共担信贷风险， 撬动大额增信贷款。

将上述所有资金、政策与技术规划落实， 需要一个具有明确时间节点与监控机制的路线图。

九、分阶段实施路线图、 KPI体系与敏捷管控机制

建议创新中心按“短期建立服务能力 、中期验证规模交付、长期布局前沿技术”的顺序推进。 以下年限均相对于项目正式启动时间计算， 尚非已批准建设计划； KPI 为建议目标， 需经技术基线评估、预算审查和合作方确认后确定。

分阶段行动计划与里程碑

短期 （1–2年）： 夯实标准对齐与中试验证

·完成大湾区首个符合 UCIe 3.0 标准 （单通道吞吐达 64 GT/s） 的高速 D2D 接口  IP 开发与硅验证。

·香港 MRDI 元朗微电子中试线正式投产； 发布大湾区 3D PDK v1.0。

·贯通 KGD 筛选与测试容错机制， 支撑至少 5家 区内设计企业完成 2.5D/3D Chiplet 流片验证。

中期 （3–5年）： 规模量产与流程协同

·围绕区内明确落地的封装项目建立产能协作机制； 区外项目作为合作或对标对象， 不计入大湾区本地产能。

·全面导入“测试左移”（Shift-left Testing） 及 3D DFT 自愈设计； 突破 3–5 μm 节距混合键合工艺。

·实现量产综合良率达 95%以上； 全流程 DTCO 电-热-力协同设计收敛周期缩短 50%； 国产设备产线利用率达80%。

长期 （5年以上）： 引领前沿与生态自主

·攻克小于 2 μm 混合键合工艺及玻璃基板 （Glass Core / TGV） 超大面板级封装 （FOPLP）。

·建立关键设备、材料及工艺模型的自主验证体系， 按可审计的统计范围评估国产化进度。2 nm 前道制程能力不作为本封装创新中心的独立验收指标； TSV 指标须结合孔径、深度、节距、 良率与可靠性综合设定， 不能仅以深宽比衡量技术水平。

三阶段建议 KPI 与牵头主体

动态监控与敏捷管控机制

1. 季度执行联席会议： 由工信部门 、创新中心及重点企业按季度审查关键里程碑交付物， 消除跨境协同阻碍。

2. 年度技术评审委员会： 对技术演进路线 （如混合键合在 HBM 中的渗透节奏、CPO 商用进程） 进行动态降额或升级配置， 确保资源聚焦于最致命的“卡脖子”节点。

3. “里程碑节点考核制”资金拨付机制： 财政专项资金与产业引导基金拨付与 KPI 完成度直接挂钩， 对进度超前的项目予以追加支持， 对进度严重滞后项目实行阶段性重组。

十、结论与优先行动

大湾区发展 2.5D/3D IC 的可行路径， 是将设计与终端应用优势转化为可验证、可复用 、可交付的系统集成能力 。创新中心宜定位为跨企业工程协作与公共验证平台， 而非同时覆盖所有前沿技术和制造环节的“大而全”机构。

建议启动阶段优先完成三项工作：

1. 选定⽰范项目： 围绕明确客户和应用场景， 确定芯粒组合、封装路线、性能边界与成本目标， 落实设计、EDA、封测及测试各方的责任与投入。

2. 形成最小工程闭环： 交付首版工艺/模型包、接口与版本管理规则、测试计划及失效分析流程， 以实际试制验证模型与工艺的一致性。

3. 建立决策证据链： 核验市场、技术、政策与资金信息， 为每项关键判断记录来源、时间和适用范围， 再确定投资规模、建设节奏与验收指标。

创新中心的阶段性成效， 应优先由项目交付质量、客户复用率、工程周期与服务可持续性衡量； 区域产业规模与国际竞争力则作为长期结果指标持续跟踪。
