功率计太贵,自己diy做一个!看上去还不错!

面包板社区 2025-08-04 12:00

大家好,我是板哥,最近社区上线了【硬核玩电·创意DIY】活动,欢迎各位电子界朋友们,以电子为笔,以创意为墨来社区交个朋友。

本次活动参加即有奖励。更有开发板大礼包(多款)+京东自营购物金等您来拿!详见文末

本篇正文


资讯配图

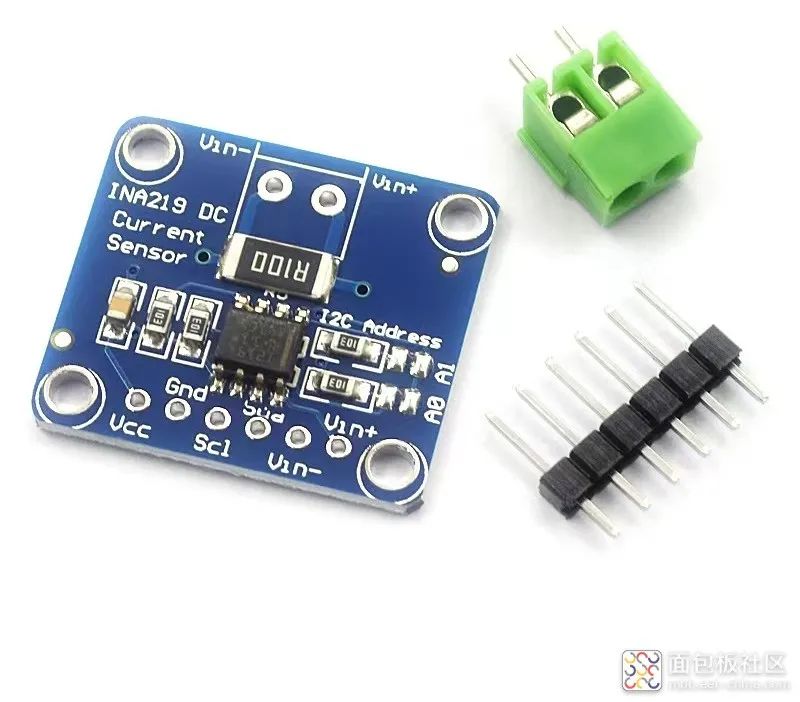

INA219功率计模块
这个小模块的原理也是很简单,就是测量传入供电回路中电阻Rshunt两端的电压来换成相应的功率参数的。内部ADC采样后,通过I2C接口可查询采样参数大小。
资讯配图
INA219内部功能框图
用到I2C的话,我们采用Arduion调试看下;用杜邦线链接正负以及i2c接口到arduino,然后下载附件的arduino ina219库,放到libraries文件夹里。将模块VIN传入到供电回路中。
#include#includeAdafruit_INA219ina219;
void setup(void){Serial.begin(115200);while(!Serial) {      delay(1);  }
  uint32_t currentFrequency;Serial.println("Hello!");// 初始化会默认使用最大测量范围(32V, 2A),你也可以使用setCalibration指令更改,以获取更高的精度ina219.begin();// 用 32V, 1A 范围来测量会获取更高的电流测量精度,如果想使用这个选项就删除下面那行的注释//ina219.setCalibration_32V_1A();// 用16V, 400mA 范围来测量会获取更高的电流和电压测量精度,如果想使用这个选项就删除下面那行的注释//ina219.setCalibration_16V_400mA();Serial.println("Measuring voltage and current with INA219 ...");//打印‘正在使用ina219测量电压和电流’}
void loop(void){  float shuntvoltage =0;  float busvoltage =0;  float current_mA =0;  float loadvoltage =0;  float power_mW =0;
  shuntvoltage = ina219.getShuntVoltage_mV();  busvoltage = ina219.getBusVoltage_V();  current_mA = ina219.getCurrent_mA();  power_mW = ina219.getPower_mW();  loadvoltage = busvoltage + (shuntvoltage /1000);Serial.print("Bus Voltage:   ");Serial.print(busvoltage);Serial.println(" V");//打印总线电压Serial.print("Shunt Voltage: ");Serial.print(shuntvoltage);Serial.println(" mV");//打印分流电压Serial.print("Load Voltage:  ");Serial.print(loadvoltage);Serial.println(" V");//打印负载电压Serial.print("Current:       ");Serial.print(current_mA);Serial.println(" mA");//打印电流Serial.print("Power:         ");Serial.print(power_mW);Serial.println(" mW");//打印功率Serial.println("");
  delay(2000);}

看下打印的日志,可以看到输出电压和负载电压均4.93V,电流13mA,功率68mW。奈斯!
资讯配图
加上MCU和显示屏就是这样啦。
