手把手教你，自己做一个家用监控摄像头！

大家好，我是板哥，最近社区上线了【硬核玩电·创意DIY】活动，欢迎各位电子界朋友们，以电子为笔，以创意为墨来社区交个朋友。

本次活动参加即有奖励。更有开发板大礼包（多款）+京东自营购物金等您来拿！详见文末

刷视频看到有人只使用了一个ESP32开发板加摄像头就可以实现家庭监控摄像头，通过网络查看摄像头画面。这么炫酷的东西，一去了解想要白嫖，发现不是卖课就是要买他们家的东西.....很好，大家都没有教程，那我就写一个！正好有测评的开发板，这不得安排上？

前期准备

• 使用一块ESP32开发板；

• 使用一个FPC式型号为0V2640的摄像头；

• 电脑安装arduino IDE环境用于ESP32开发板的编程开发；

• 电脑端使用 贝锐花生壳 将内网穿透，实现外网通过网络查看摄像头数据；




项目执行

这个项目的执行将分为两个部分，硬件部分和软件部分。

硬件部分

开发板介绍

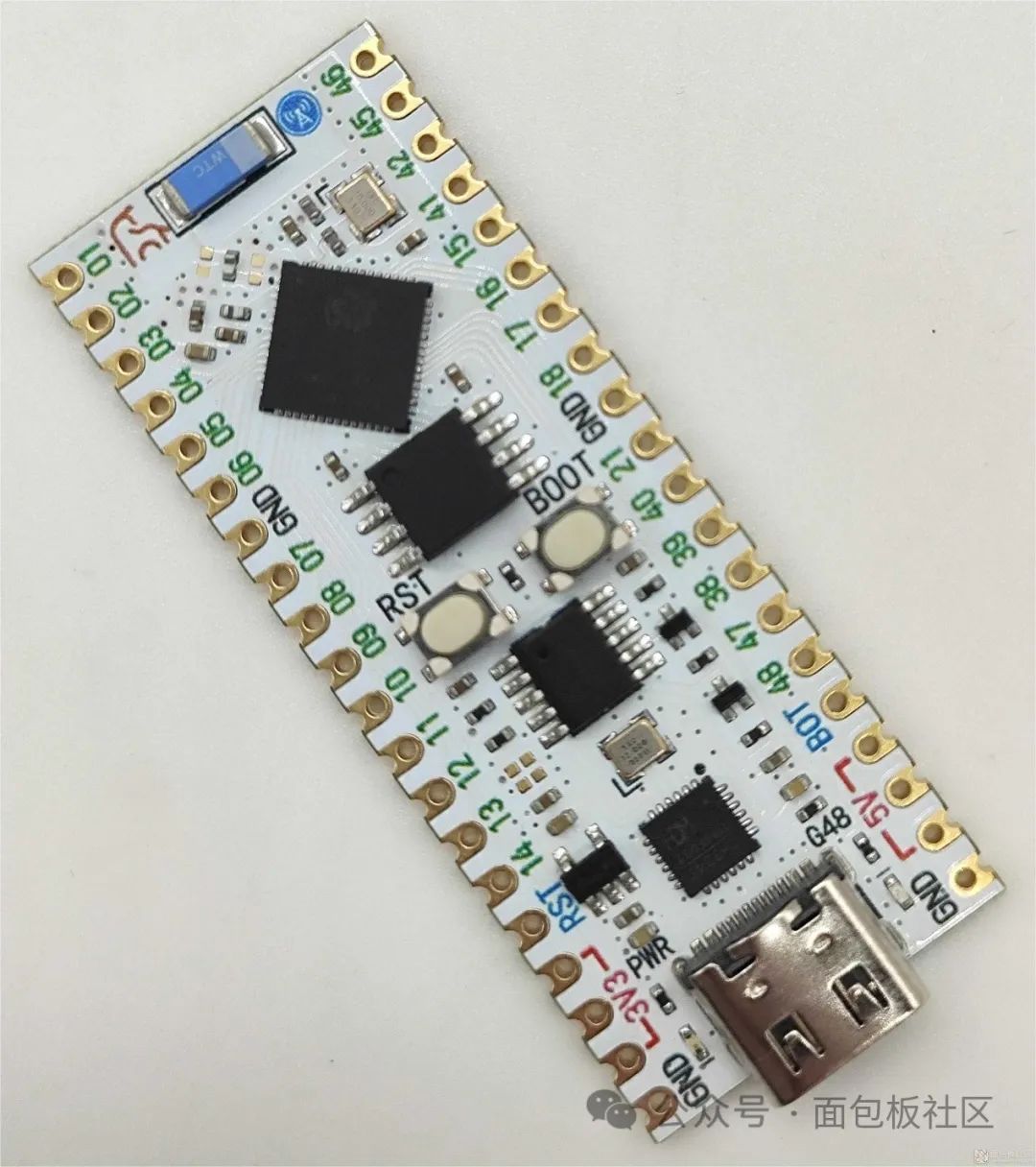

我的开发板使用的是立创当前在评测的开发板，立创ESP32S3开发板。

摄像头介绍

摄像头采用的是FPC式OV2640摄像头。

开发板与摄像头的连接

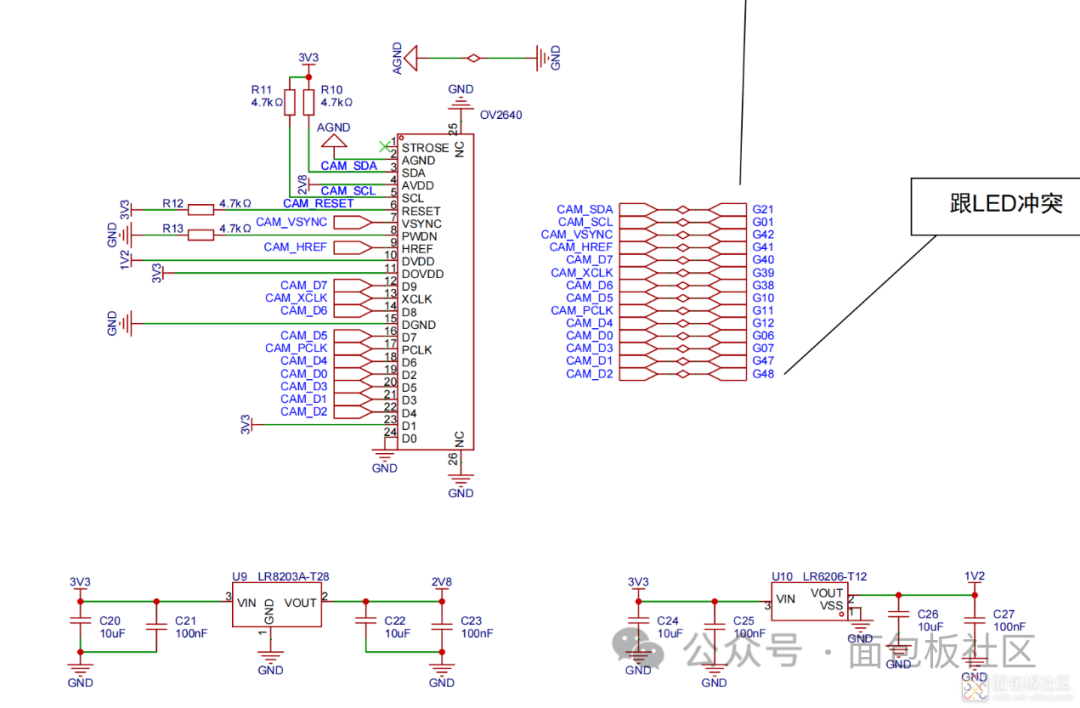

因为摄像头是FPC的形式，我们还要考虑如何去驱动它，故设计了一个专门用于该开发板驱动该摄像头的外围驱动电路。关于原理部分我就不说了，照抄就好了。

软件部分

需要安装anduino IDE进行编程。

arduino介绍

Arduino是一种开源硬件和软件平台，用于构建和控制各种物理设备和交互式项目。它由一个基于开放源代码的软件开发环境构成。Arduino编程语言是一种基于C/C++简单易懂的语言。Arduino的简易性、灵活性、还有易获得的资源以及丰富的应用领域，使得它成为一个受欢迎和广泛使用的开发平台。无论是初学者还是专业开发者，都可以从中获得快速开发和创新的能力。

安装Arduino IDE

1.打开Arduino IDE官网的软件下载页面，选择对应的系统和系统位数下载。这里我选择最新的Windows 10 64位环境。

2.在弹出的新界面，可以选择直接下载，也可以选择捐赠并下载。

3.运行安装程序，一直下一步即可。（建议在设置安装路径时不要保存在C盘）

安装esp32包

1.下载esp32离线安装工具。
链接：https://pan.baidu.com/s/1zocFRBlMveMA00QhmzkKKA?pwd=1234
提取码：1234

2.选择安装路径。注意，要放在对应用户的arduino器件包目录。以下为Arduino IDEV2.2.1版本的安装路径：

C:\Users\{用户名}\AppData\Local\Arduino15\packages\

以用户名为 win 为例:

C:\Users\win\AppData\Local\Arduino15\packages

安装完成关闭全部arduino窗口，确保arduino已经关闭。

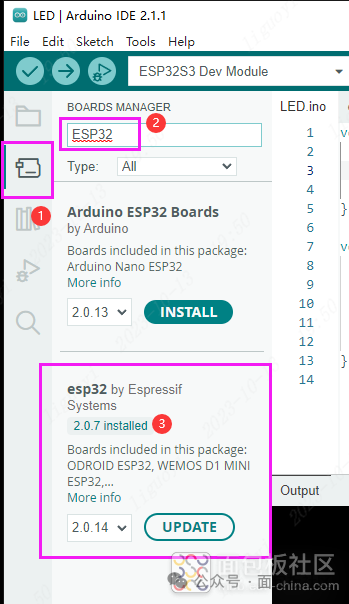

4. 重新打开arduino，并打开 开发板管理器,看到esp32-arduino已经安装完成。

5. 修改中文显示

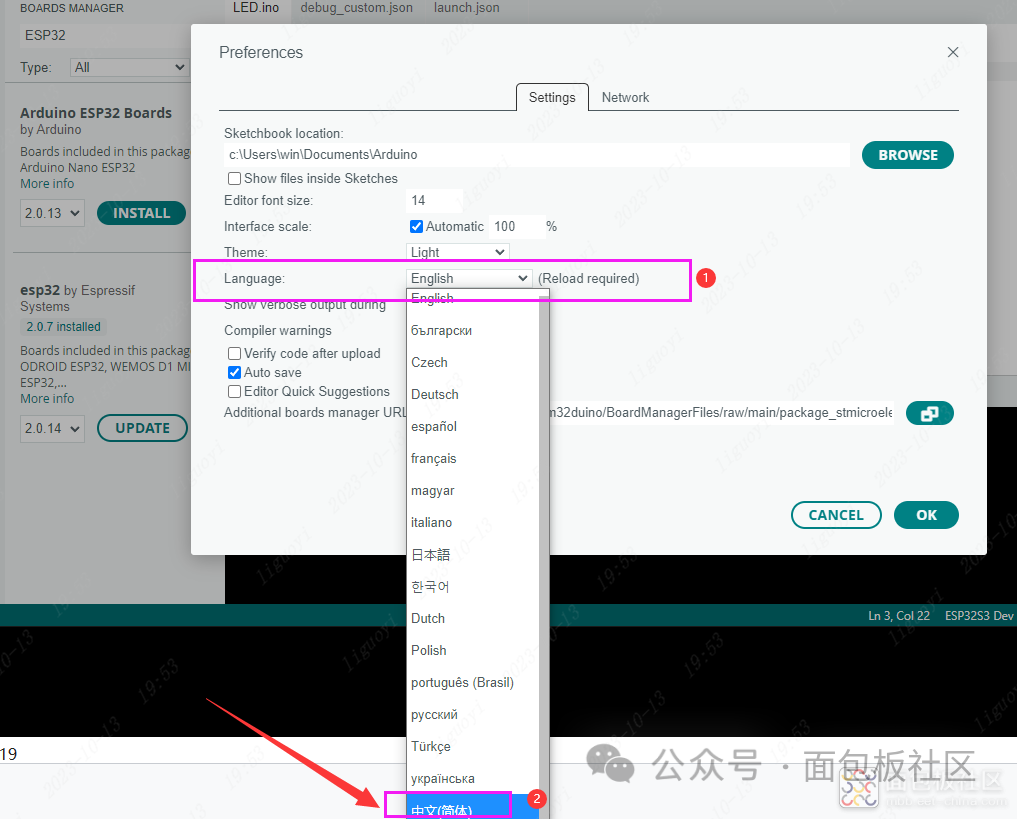

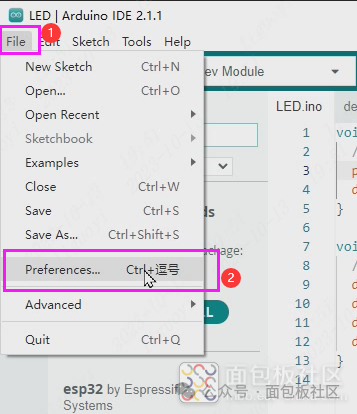

打开arduino IDE的首选项。【File】->【 Preferences】。

在首选项界面，语言中选择中文（简体）。

如果IDE没有更新，则关闭IDE重新打开即可。

源码介绍

源码我已经上传百度云网盘，有需要自取：

链接：https://pan.baidu.com/s/1QEUrwIl7IBxbApNx-Ka9qg?pwd=1234 提取码：1234

工作流程

初始化调试串口 -> 初始化摄像头 -> 初始化WIFI -> 输出显示图像数据的IP地址

1. 初始化调试串口在嵌入式中，调试串口很常见也很重要，后面我们的BUG调试查看也要依靠它输出的数据进行分析。



在源码中有关于摄像头引脚的设置，如果大家跟我的摄像头底板原理图中的引脚不一致，可以通过修改代码的方式，实现任意引脚切换。但是需要注意，我测试出ESP32S3开发板的GPIO45和GPIO46不能使用在有上拉电阻的地方，不然开发板将无法正常工作!

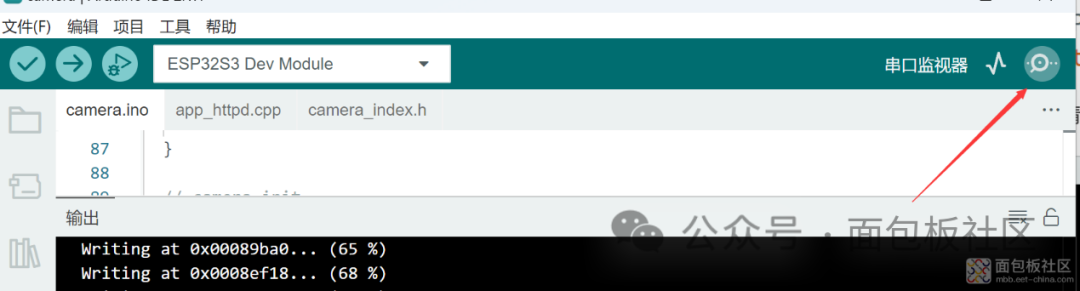

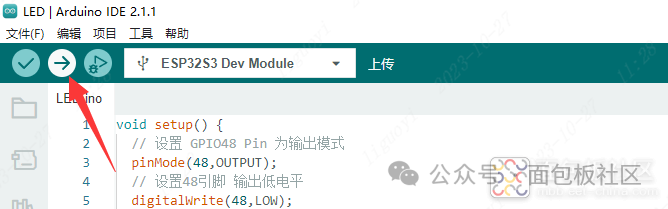

1. 打开串口调试助手，如果没有调试助手，那可以使用arduino自带的串口助手。不过要求一定要选择正确的端口才可以。



3.如果一切顺利的话，在串口调试助手上，会显示出一个IP地址。（我这里的未连接是我把开发板拔了去拍照片导致）

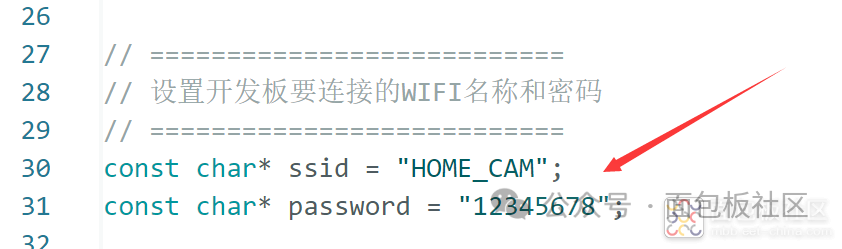

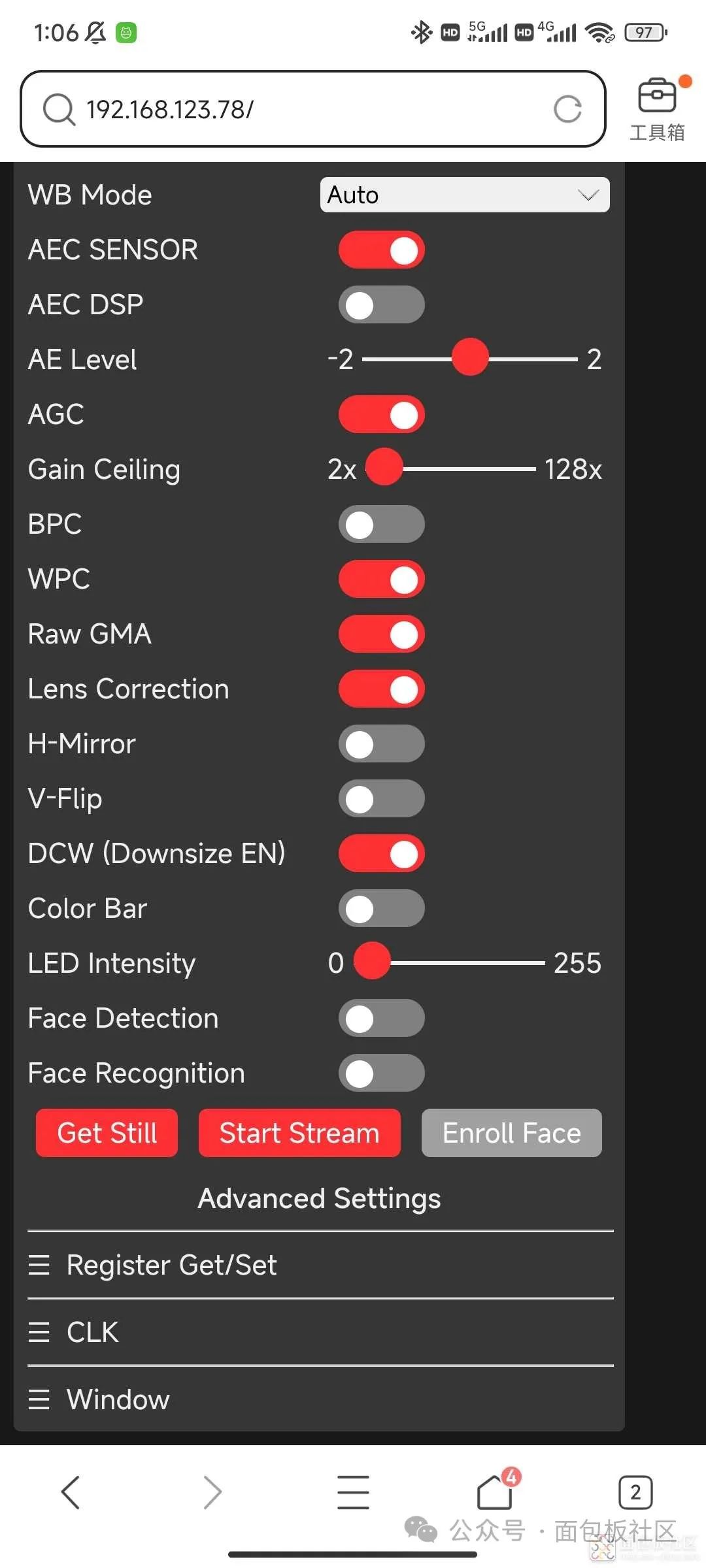

4.使用手机或者电脑也去连接我们在代码中设置的WIFI，一定要连！连接上后，打开浏览器输入这个IP地址然后跳转。每一个人的IP地址应该是都不一样的。如果成功了将会进入下图这个网页。（注意！当前为测试，是局域网的，如果断开这个传输数据的WIFI就不可以了）



点击页面上的 Start Stream 开启图像传输。不出意外的话，应该有摄像头的界面了。



实物的样子

新增内网穿透映射。（会弹出一个网页 ）

在弹出的界面输入以下参数。



或者在网页上输入域名，如果出现以下界面说明我们的监控摄像头完成了！
