这是一款投影仪。上面有一个手机夹，从这一点就可以看出它的尺寸非常小巧。

正面投影仪出光居左放置，右边是一些散热格栅。

底部有四分之一螺丝口。铭牌上写着Smartphone Projector D1，关于这个投影仪，我网上查找资料愣是没找到，只在闲鱼看到一个全新未拆分的售价是999元。

尾部有DC供电口、HDMI输入口、USB口以及耳机接口。

一个侧面是一些按键。

另一个侧面也是一些按键。

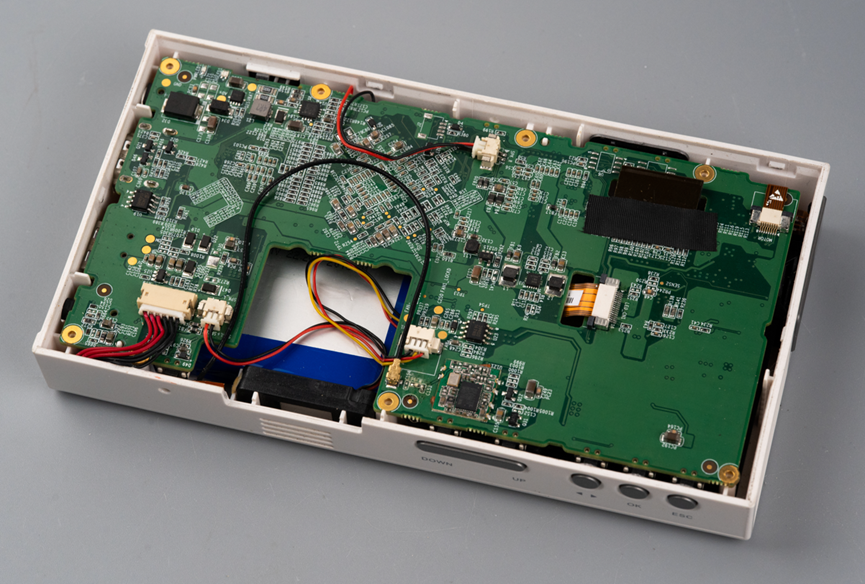

拆解，第一感觉是里面空间非常紧凑，第二感觉是里面空间非常紧凑。

电路板背面没有什么主要器件，主要是一些连接器。

看起来关键器件都在板子正面。CPU上面有一个铝合金散热片。

CPU旁边有颗H5TQ2G63FFR-PBC，这是一颗来自海力士的容量2Gb的DDR3颗粒。

散热片拿掉，CPU型号是AM8280，来自炬力的一款芯片，具体性能指标不详。

DLP显示控制芯片用的是Ti的DPP2607。DLP芯片旁边有一颗来自海力士的H5MS2562NFR-E3M内存颗粒，容量256Mb，看起来这个内存颗粒是配给DLP芯片的。板子上有一颗来自MXIC的NAND Flash芯片，型号是MX30LF1G18AC-TI，容量为1Gb。

来自Ti的DRV8834，这是一颗步进电机驱动芯片。

板子上看到一根飞线，这根线大概率是硬件工程师最后的倔强，也是最后的救命稻草，物理外挂最为致命啊。

飞线的一端看起来是一个电感或者二极管或者钽电容的位置，焊接了两个1206的电阻分压，然后从分压点引出飞线。

这根飞线的终点是CPU旁边的一个电阻0402器件的焊盘。

两个DC-DC电路。

HDMI接口防护采用了一些DFN1006的ESD二极管，这种二极管焊上去之后都是被顶得歪歪扭扭的，我一直认为可以通过优化焊盘来解决这个问题，但是我至今没有找到合适的焊盘，让它焊上去之后能端端正正做防护。所以换成4通道的ESD器件最舒服。

CPU背面的器件，布局还挺工整，但是这个板子上的阻容比较多的情况下，应该把封装换成0201的，这样布线就舒服多了。

看到一颗MPS的电池管理芯片，型号是MP26123DR，这个芯片的应用场景是2-3s的锂电池充电管理。

DC电源入口处安排了一个SMC封装的TVS。

这里有一个使用了RTL8188芯片的模组，不用说这一定是一个2.4G频段的WiFi模组。

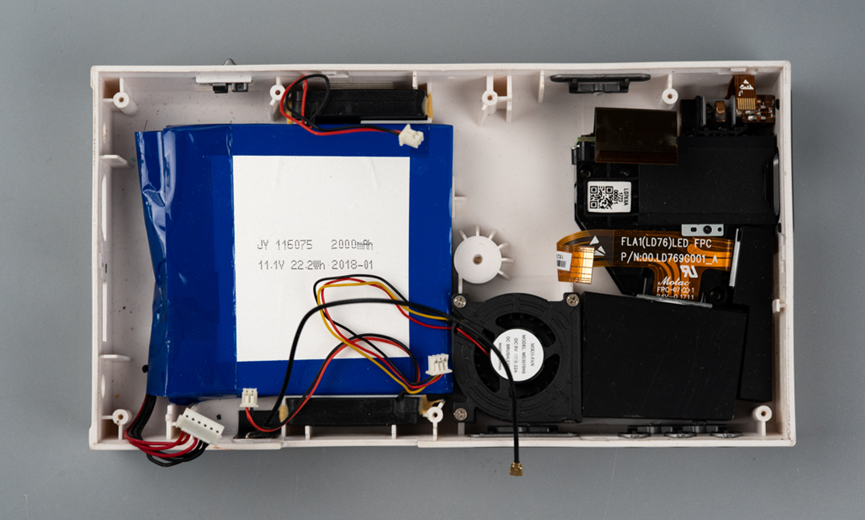

去掉电路板之后，壳子里还有光路和一个电池包。

电池包上的参数，11.1V的电压，2000mAh容量，日期2018年1月，估计这也是这个投影仪的生产时间。

这应该是整个投影仪最复杂，最精密的组件了。

整个给它拆解下来，有三个FPC排线连接到主板上。

这里有一个步进电机，前面主板上看到的DRV8834就是驱动这个电机的。

这个信号数量最多的FPC排线连接到了投影仪光学部件后端的电路板，这个板子里面必然就是DLP最复杂的地方——DMD数字微镜器件。

拆掉螺丝把这个板子拿下来发现它只是个转接板，真正的DMD芯片还藏在里面呢。

继续拆，拿下DMD芯片。

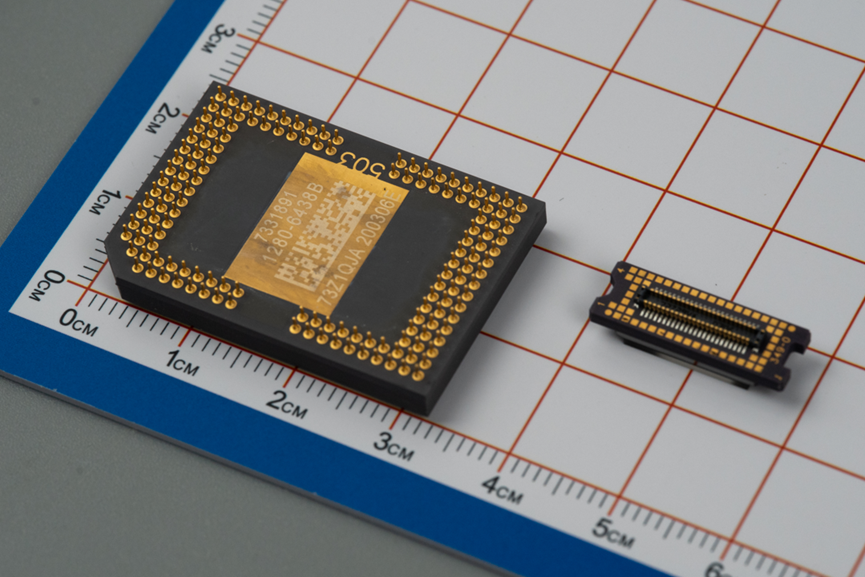

和右边商用投影仪里DMD芯片的对比。果然，小的更精致啊。

去掉外面的金属边框。反过来对比针脚面。

为啥说它复杂，拿一个1080p分辨率的DMD来说，它里面约含207万个微米级的小镜片，每个小镜片可独立倾斜±12°或者±17°，每秒要切换角度数千次，听起来比夜店还嗨。我都想不明白什么样的工艺才能做出这么精密的东西，但这只是第一层难度。第二层难度是前面说的207万个微镜是要做在硅基板上，而且微镜的铰链结构寿命要超过10万个小时。第三层难度是，每个微镜的倾斜需要和光源、色轮时序严格同步，误差需要控制在ns级。

散热片底下的应该是激光光源。

光源1，焊接在铝基板上，铝基板背面就是散热片，方便散热。

里面打了三根金线，纯金的哦！黄金真是好东西啊，做成首饰就能让女人愉悦，做成芯片就能让男人愉悦！

上面的透镜非常漂亮，它自己本没有颜色，却在这一刻光彩夺目！

另外一个散热片下是光源2，相比之下，这个光源就平平无奇了。

两颗光源的分布关系。

大概数了一下，里面总共有7个光学镜片。光学咱是一窍不通，遂不敢瞎写。
