在现代电路设计中，电路接口类型的选择对于信号传输、抗干扰能力以及整体系统性能至关重要。本文将深入探讨7种常见的电路接口类型，每种接口都有其独特的应用场景、优势和局限性。
一、TTL电平接口：数字电路的基石
TTL（Transistor-Transistor Logic）电平接口是数字电路设计中最为基础且广泛使用的接口类型之一。它以双极性晶体管（BJT）为核心构建逻辑门电路，具有速度较快、成本低等优点。TTL 电平接口速度一般限制在 30MHz 以内，这是由于 BJT 的输入端存在几个 pF 的输入电容，构成了一个低通滤波器（LPF），当输入信号频率超过一定范围时，信号会因容性滤波而衰减甚至丢失。
TTL 电平接口的驱动能力通常在几十毫安的量级，可以满足一般中小规模数字电路的驱动需求。然而，TTL 电平接口正常工作时信号电压较高，当与信号电压较低的 ECL 电路接近时，可能因信号电平差异产生串扰问题。
二、CMOS电平接口：低功耗与高抗干扰的优选
CMOS（Complementary Metal-Oxide-Semiconductor）电平接口凭借其低功耗和优异的抗干扰能力，在众多电路设计场景中脱颖而出。CMOS 电路由 P 型和 N 型 MOS 管组成，互补的电路结构使其静态功耗极低。
然而，在高转换频率场景下，CMOS 电路的实际功耗可能超过 TTL，这是因为 CMOS 电路在高频切换时，因寄生电容效应导致大量动态电流的产生。CMOS 工作电压范围较宽，从几伏到十几伏不等，但随着工艺进步，一些高端芯片如 FPGA 的内核电压已接近 1.5V，这使得 CMOS 电平之间的噪声容限相对减小，对电源稳定性要求更高。
CMOS 具有较高的输入阻抗，这使得其耦合电容容量可以设计得较小，减少了对大容量电解电容器的依赖。同时，CMOS 电路驱动能力相对较弱，有时需要通过 TTL 转换提升驱动能力以满足复杂电路需求。
三、ECL电平接口：高速运算的利器
ECL（Emitter-Coupled Logic）电平接口是计算机系统内部的老朋友，以高速运算能力著称。ECL 电路内部的 BJT 在导通时避免了饱和状态，从而显著减少了 BJT 的导通和截止时间延迟，使 ECL 电平接口能够支持高达几百 MHz 的工作频率。
不过，高速运算的代价是 ECL 电平接口功耗较大，其动态功耗主要来源于高速切换过程中晶体管的持续耗电。同时，ECL 电路对电磁干扰（EMI）较为敏感，抗干扰能力相对较弱，容易受到外部环境干扰影响信号稳定性。此外，ECL 集成电路通常需要负电源供电，因此需要专门的电平移动电路来适配其他电路系统。
四、RS-232电平接口：串行通信的经典方案

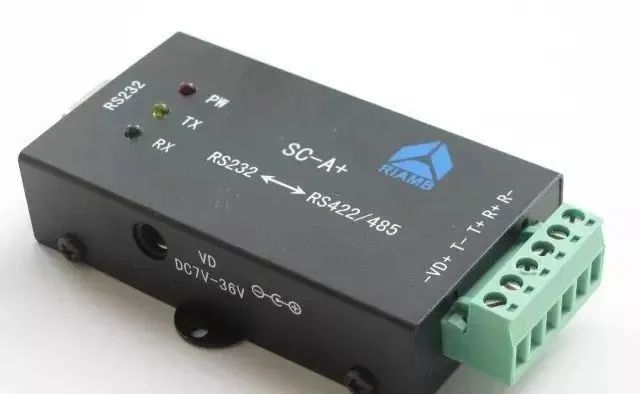

对于电子技术领域的从业者来说，RS-232 电平接口是一个耳熟能详的名字。它是低速串行通信接口标准的典型代表，广泛应用于计算机与外设之间的通信场景。
RS-232 接口的电压标准与其他接口截然不同，定义高电平为 -12V，低电平为 +12V，这种“反常”的电平标准设计增强了信号在长距离传输中的抗干扰能力。然而，RS-232 接口也存在一些局限性，如数据传输速度相对较慢，一般在几 kbps 到几十 kbps 的量级；传输距离也较短，通常不超过 15 米。
在实际应用中，为了实现计算机与外设之间的通信，通常需要借助电平转换芯片（如 MAX232）来完成 TTL 或 CMOS 电平到 RS-232 电平的转换。
五、差分平衡电平接口：抗干扰的王牌
差分平衡电平接口以其卓越的抗干扰性能在众多电路接口中独树一帜。它采用一对接线端 A 和 B，通过相对输出电压（uA - uB）来表示信号，即使在复杂的噪声环境下，信号传输也能保持较高的完整性和准确性。
当差分信号传输时，两根信号线上的噪声通常具有相似的特性，在接收端通过对噪声的抵消处理，能够有效去除共模噪声的干扰，实现远距离、高速率的信号传输。工业上常用的 RS-485 接口就是差分传输方式的典型代表，它具备出色的抗共模干扰能力，广泛应用于工业控制、智能建筑等领域。
六、光隔离接口：电气隔离的守护者
光隔离接口利用光信号作为媒介，巧妙地实现了电信号的耦合与传递，同时确保了输入和输出电路之间的电气隔离。这种隔离特性赋予光隔离接口出色的抗干扰能力，使其在复杂电磁环境下能够稳定工作。
在高频电路中，只有高速光隔离接口电路才能满足数据传输的严格要求。此外，光隔离接口在高电压和大电流控制场景中也发挥着关键作用，能够安全地连接低电平、小电流的 TTL 或 CMOS 电路。值得注意的是，光隔离接口的输入和输出部分必须采用独立的电源，以确保真正的电气隔离效果。
七、线圈耦合接口：功率传输的得力助手
线圈耦合接口以其优异的电气隔离特性和高效的功率传输能力在特定电路场景中大显身手。例如，变压器耦合是一种常见的线圈耦合方式，其功率传输效率极高，输出功率基本与输入功率相等。
当用于升压变压器时，虽然输出电压大幅提高，但由于变压器匝数比的限制，输出电流相对较低。不过，变压器的高频和低频响应特性并不理想。线圈耦合接口的最大优势在于阻抗变换能力，通过合理匹配，可以使负载获得足够大的功率输出。因此，线圈耦合接口在功率放大电路设计中备受青睐。
总结
通过以上对7种常见电路接口类型的深入剖析，我们了解到每种接口都有其独特的应用场景和性能特点。在实际电路设计中，工程师需要根据项目需求，综合考虑接口的速度、功耗、抗干扰能力、驱动能力以及与现有电路系统的兼容性，合理选择并优化电路接口类型。
