作为 ADI 旗下明星级模数转换器，AD9653👈以“高精度、低功耗、小尺寸” 三大核心特质，在 16 位、125MSPS 规格的四通道 ADC 领域脱颖而出，尤其在医疗、通信、成像等高端场景中，成为工程师的优选方案。
Superior performance
01.卓越性能
高性能：16 位四通道 ADC，650MHz 带宽；70MHz 输入时 SNR 77.5dBFS、SFDR 90dBc。
低功耗：125MSPS 采样率下，每通道功耗 164mW，高于 BLAD160125（155mW）但低于 MT9653（178mW），且支持通道独立关断。
小尺寸：采用 7mm×7mm LFCSP 封装（非磁性），兼容 QFN48 设计，相比分立式方案更节省电路板空间。
封装引脚定义图（图源：芯片规格书）
Rich features
02.丰富特性
接口兼容性：串行 LVDS 输出支持 ANSI-644 标准及低功耗缩减范围模式（类 IEEE1596.3），适配不同传输速率与功耗需求；
智能控制功能：支持串口自定义配置，可实现单通道 / 全芯片掉电、多芯片同步、可编程输出时钟与数据对齐，还能生成内置 / 自定义数字测试模式，降低系统调试难度；
适用领域：完美匹配医疗超声 / MRI、高速成像、正交无线电接收机、分集无线电接收机等场景，兼具通用性与专业性。
功能框图（图源：芯片规格书）
Chip Details
03.芯片鉴赏
聚焦AD9653 的管芯与电路细节，直观感受芯片内部复杂而精密的结构设计，为技术研发与应用拓展提供参考。
M5层概貌图（图源：IPBrain平台）
模块划分（图源：IPBrain平台）

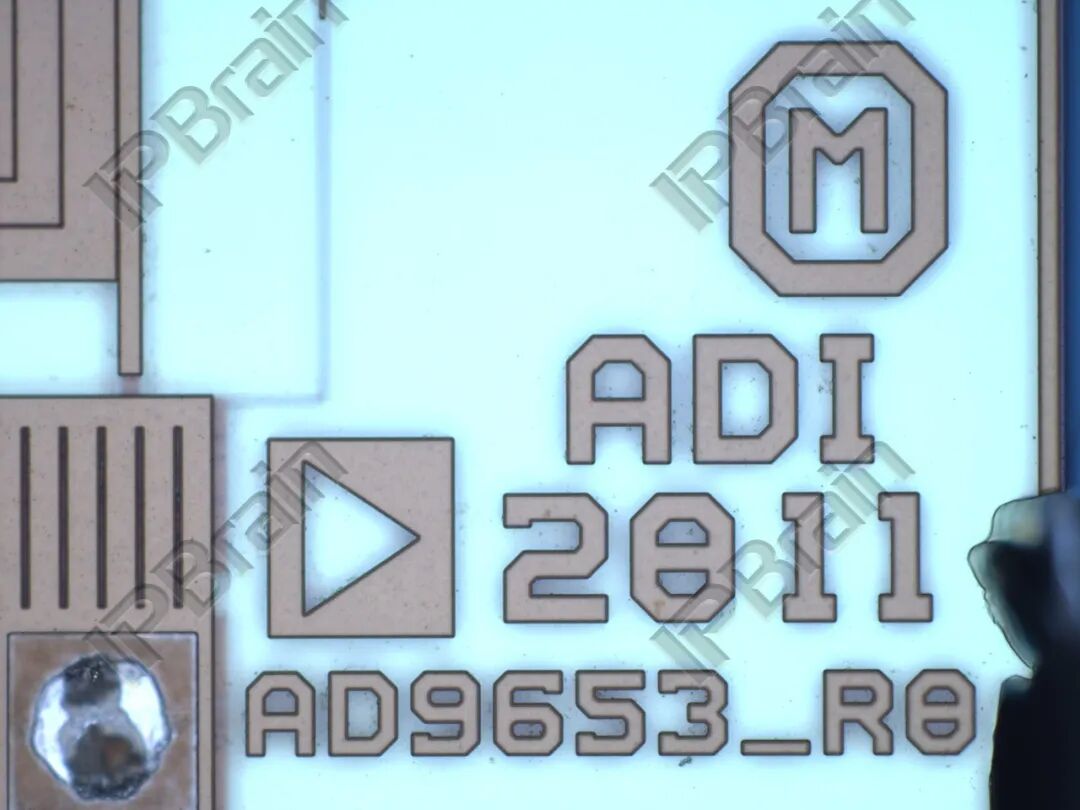

LOGO（图源：IPBrain平台）

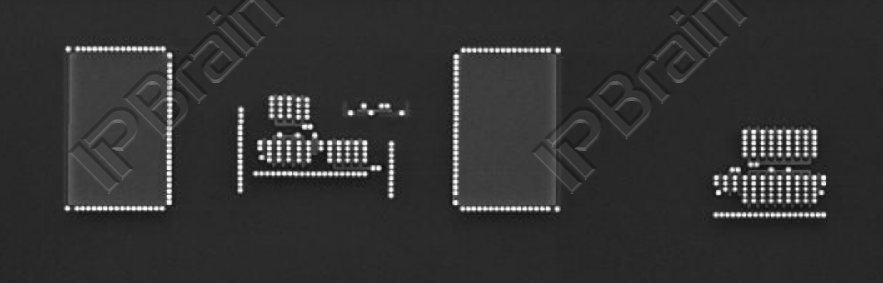

典型电路Bias_Poly层（图源：IPBrain平台）
典型电路Bias（图源：IPBrain平台）
Future Developmen
04.未来发展
随着技术不断迭代，其AD9653 潜力值得进一步发掘。
技术上，借工艺进步可在保高性能的同时降功耗，适配便携式高端医疗设备、小型化 5G 基站等低耗场景；
场景上，除 MRI 外，可优化封装应对高温、强电磁干扰，切入工业高端传感、航空航天信号采集领域；
能力上，通过软件升级增强多芯片同步性，适配大规模数据采集系统，为智能成像、下一代通信提供支撑，稳固高端 ADC 市场优势。
