好好的一台路由器，但是它是闲置的，于是被我摧残成这样了，连电路板都裂开了。

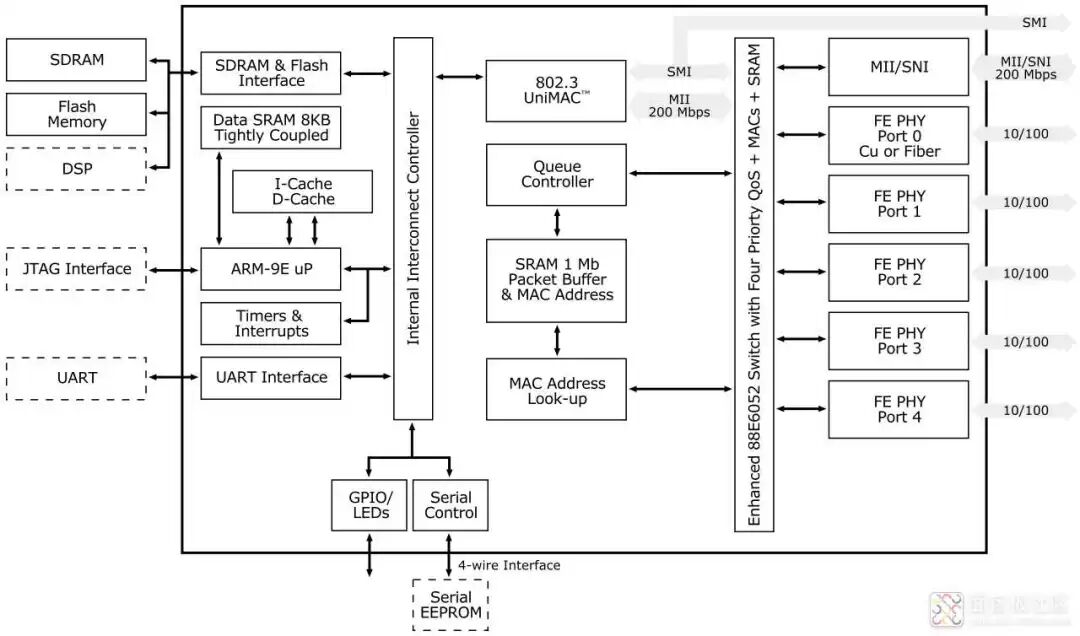

路由器方案采用是美满电子的88E6218支持5个百兆网口，其框图如下。
不过今天不研究路由器，咱们研究手电筒。先从路由器板剥离出来的按键板说起。为了减少定位孔/安装孔设计不精准，咱们直接用原电路板的资源，所有才有了这块剥离出来的按键板。
这块是焊接完毕的主控板，右侧那颗SOIC16的芯片是一颗充电宝专用芯片，不过咱们把它用到了手电筒上了，真是个天才设计啊。
板子的另一面是LED灯泡。5730封装，500mW功率。机壳的缺口原来是网口的位置，我给它简单的改造了一下，便可以用作LED灯泡的窗口了。
感觉还是3D图好看，于是上一个3D的PCB板。
电路板是设计好了，那么原理图是怎么样的呢。原理图分为三大块。蓝区是一颗充电宝芯片IP5206，在这里我们把它用成了“LED驱动芯片”，具有充电、升压、点灯等功能。绿区是锂电池保护芯片FH8208，有过压、过流、短路等保护。杏区是LED灯泡了，一共15个，采用的是5V恒压驱动。
除了按键板和主控板完，还有个了指示灯板，用于指示电量，灯泡用的是拆机件，所以显得有点糗。
所有电路板全部完毕后，然后来焊个18650电池包吧，准备给系统供电吧。
一共四节并联18650电池，总容量可达万级毫安时。每两节电池用点焊机点焊在一起，每组电池用导线锡焊在一起，为什么是这么奇怪的组合呢？
因为是结构设计导致的。为了加1/4螺母连接三脚架（摄影灯常用），为了给按键板留好空间，所以就难为了电池组。3D打印的电池仓被螺栓死死的锁在了外壳上。
翻过机壳，1/4螺母接口和USB充电接口就出现在了各位好汉面前了。
开始组装各个电路板了，白色的是主控板，绿色的是按键板。
电池也入仓了。
最后介绍一下指示灯板的安装，指示灯板是装在这些孔洞中的，然后通过导光柱把光传出去，我们要相信光！
指示灯效果如下，然后强行定义一下各个指示灯的意思。SYS表示系统供电，指示5V升压是否给到。PC4、PC3、PC2、PC1、WAN是指示电池电量的。PC4表示电量最大，WAN表示完了没电了。这些都是套用的原路由器的字符，从路由器的字符强行加给了手电筒，真是天衣无缝啊。
拧紧最后一颗螺丝。
路由器变变身成功了，现在它是手电筒了。
上个三脚架，毕竟咱们设计了1/4螺母。前面的均光板是3D打印的，光固化打印机打印的。
点个灯，照亮我可爱的的机器人。
为了增加可玩性，我又打印了几个牌子。
牌子下边嵌入了磁铁。
这样就可以磁吸到手电筒上了，于是就成为了氛围灯。
后边是灯源，前面是熬夜面板。
好了，这就是我借壳设计的手电筒了。最大难度不是设计电路板，而是测量路由器机壳的各种机械尺寸，然后匹配各个电路板、电池仓等等。

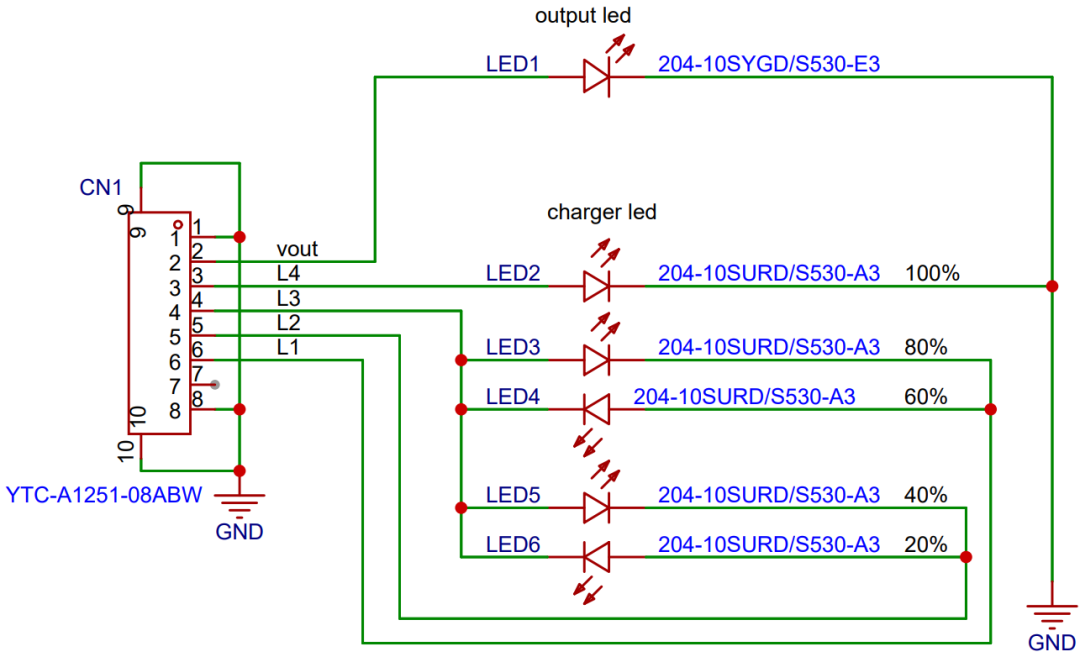

最后附上原理图供大家参考，一个是主控板，一个是指示灯板。
