当所有厂商都在堆叠AI算力时，MPS（芯源）却用一颗40V耐压的“老将”，拿下了大量的汽车电子订单，而这颗芯片的能量远不止于此，今天平台君就来揭秘这颗多个领域通用的电源管理芯片——MPQ2019👈!

资讯配图

资讯配图
资讯配图

Chip Basic Informations

01. 芯片基本信息

资讯配图
MPQ2019作为MPS（芯源）推出的一款线性稳压器，专为高压电池供电系统设计的，其核心特性包括宽输入电压范围（3V至40V）、低压差设计以及极低的静态工作电流。

资讯配图

MPQ2019管芯文字（图源：IPBrain平台）

MPQ2019的管芯尺寸为1.39mm x 1.47mm（不含划片槽），多晶层数为1层，金属层数为2层，管芯文字为CH3498 2013 <MPS logo>。

MPQ2019提供了两种输出配置方案：一是支持多种固定输出电压选项（1.8V/1.9V/2.3V/2.5V/3.0V/3.3V/3.45V/5.0V），二是可通过外部电阻分压实现输出电压在1.25V至15V范围内连续调节的可调版本。

资讯配图

MPQ2019 顶层概貌图（图源：IPBrain平台）

资讯配图
资讯配图

Detailed Explanation of Functions

02. 芯片功能详解

资讯配图
MPQ2019在电源管理领域表现出色，除了前面提到过的，宽输入电压范围（3V至40V）和可灵活输出配置外，还具有高效能输出‌（最大输出电流300mA，压差低至550mV，确保高效能量转换）、仅10μA的静态电流。

MPQ2019采用SOIC-8-EP封装的同时还配备散热焊盘，可以有效地提升散热性能。

资讯配图

MPQ2019引脚功能对应图（图源：芯片规格书）

资讯配图

MPQ2019 功能框图（图源：芯片规格书）

MPQ2019集成了多重保护机制，确保系统在各种异常情况下的安全运行：


资讯配图

MPQ2019模块划分（图源：IPBrain平台）

资讯配图
资讯配图

Chip Detail Diagram

03. 芯片细节图像

资讯配图
MPQ2019芯片采用了BiCMOS制造工艺，特征工艺尺寸约为500nm，平台君给大家带来了芯片中部分电路图像，大家一起来看一下吧。

资讯配图

MPQ2019比较器模块电路（图源：IPBrain平台）

资讯配图

MPQ2019比较器模块图像（图源：IPBrain平台）

器件图像

资讯配图

电阻（图源：IPBrain平台）

资讯配图

电阻（图源：IPBrain平台）

实际应用
资讯配图

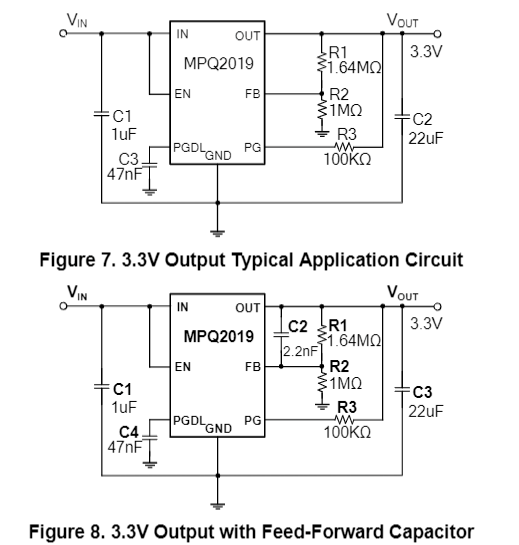

MPQ2019典型应用电路（图源：芯片规格书）

MPQ2019的多种优异特性，使其可以应用在多个领域的产品中。如电池供电设备‌（IoT传感器、可穿戴设备、微控制器等）、汽车电子‌（车载信息娱乐系统、ADAS模块、车身控制模块等）、工业自动化‌（PLC模块、传感器接口、现场设备供电等）、医疗电子（便携式医疗设备、监测仪器等）。

在平台君看来，随着物联网和汽车电子市场的持续增长，如MPQ2019这类高性能低功耗电源管理芯片的需求将进一步扩大。
