今天我们来拆解一个阿里智能的网关，很多智能设备在接入我们的智能家居系统的时候，不能直接连接Wi-Fi它就可以通过网关来接入我们的智能家居。我们今天拆解的这个智能网关是来自阿里智能的。

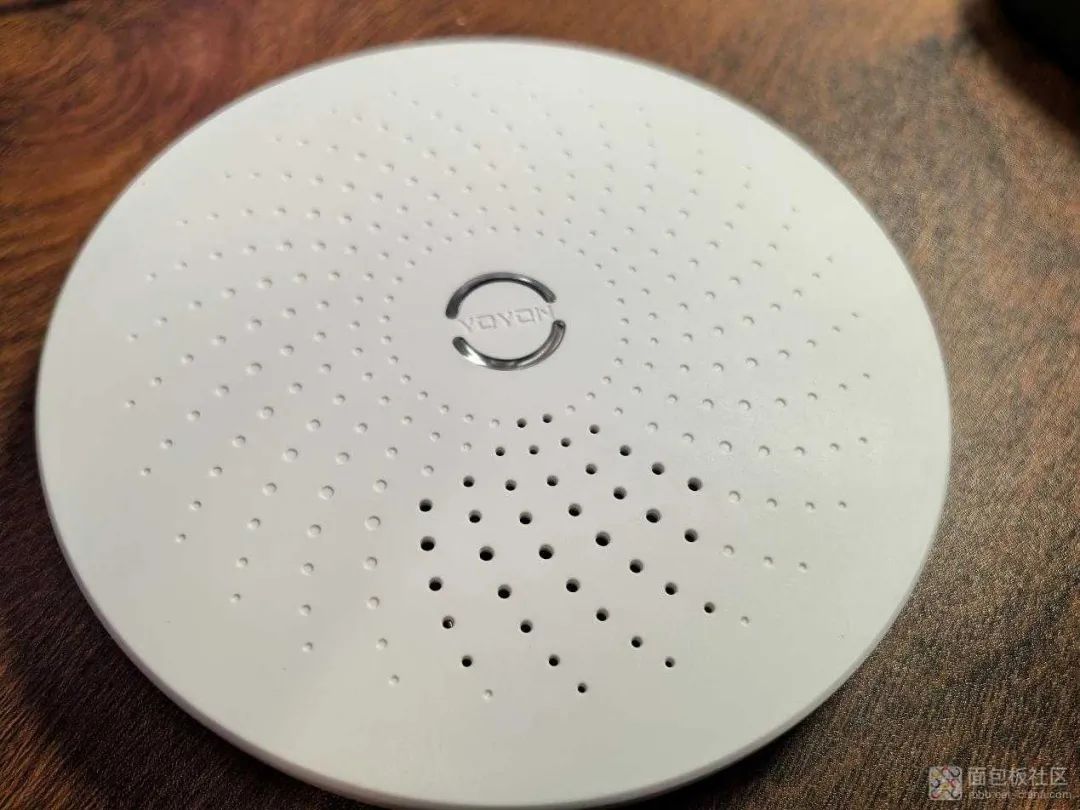

中国网关通体呈白色圆盘状，中间部分有灯环可以指示当前状态，表面靠下侧这里有一些开孔，这些是扬声器的透声孔，可以发出声音。

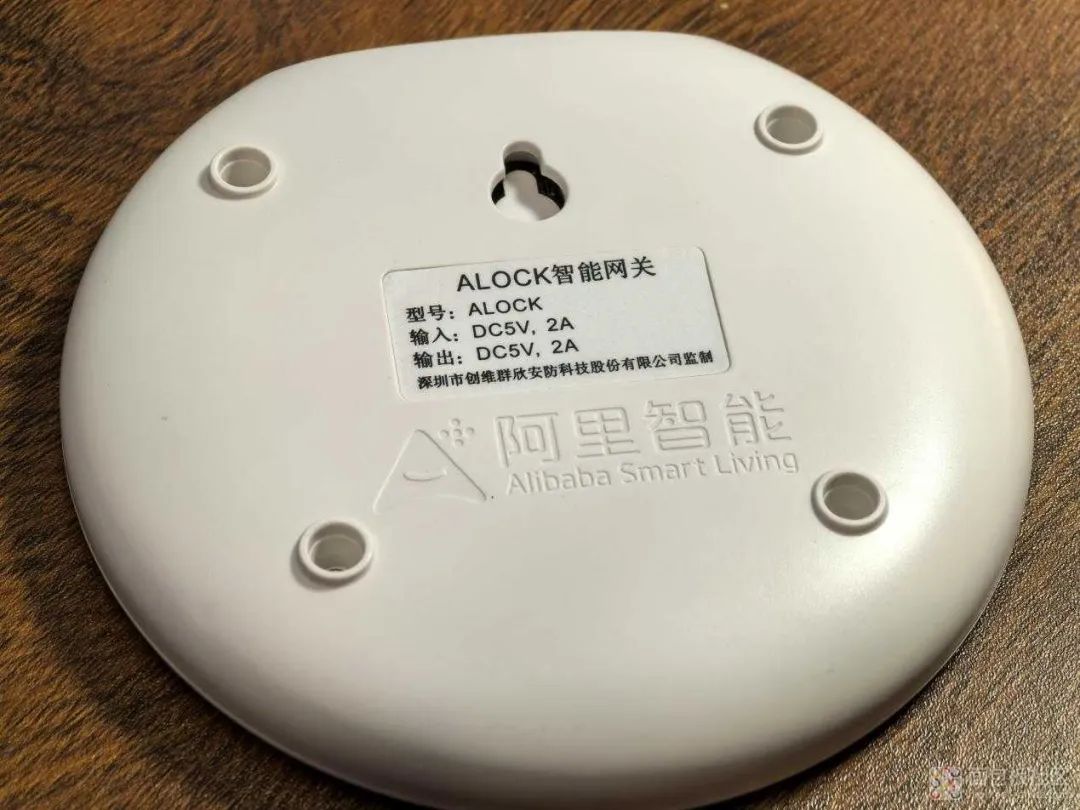

我们翻到背面，是个大大的脚位孔同样也是螺丝孔，中间位置有一个挂孔，可以挂在墙上使用。中间是他的产品标签，ALOCK智能网关，下方有阿里智能的标志。
网关侧面可以看到有一个Micro USB供电口。旁边有一个USB接口，左侧有一大一小两个按键，小一点的是复位按键，大一点的是无线连接按键。
我们通电开机看一下指示灯情况，上电后机器的指示灯会红蓝交替闪烁，似乎进入了配对状态。可以看到中间东环中心处有YOYON的标志。
我们按照背面的4个螺丝孔拆掉后盖板，便可以打开上下盖取出盖板。顶盖这里比较规整，4个螺丝孔，以及一个导光柱，和用来传递声音的喇叭开孔。

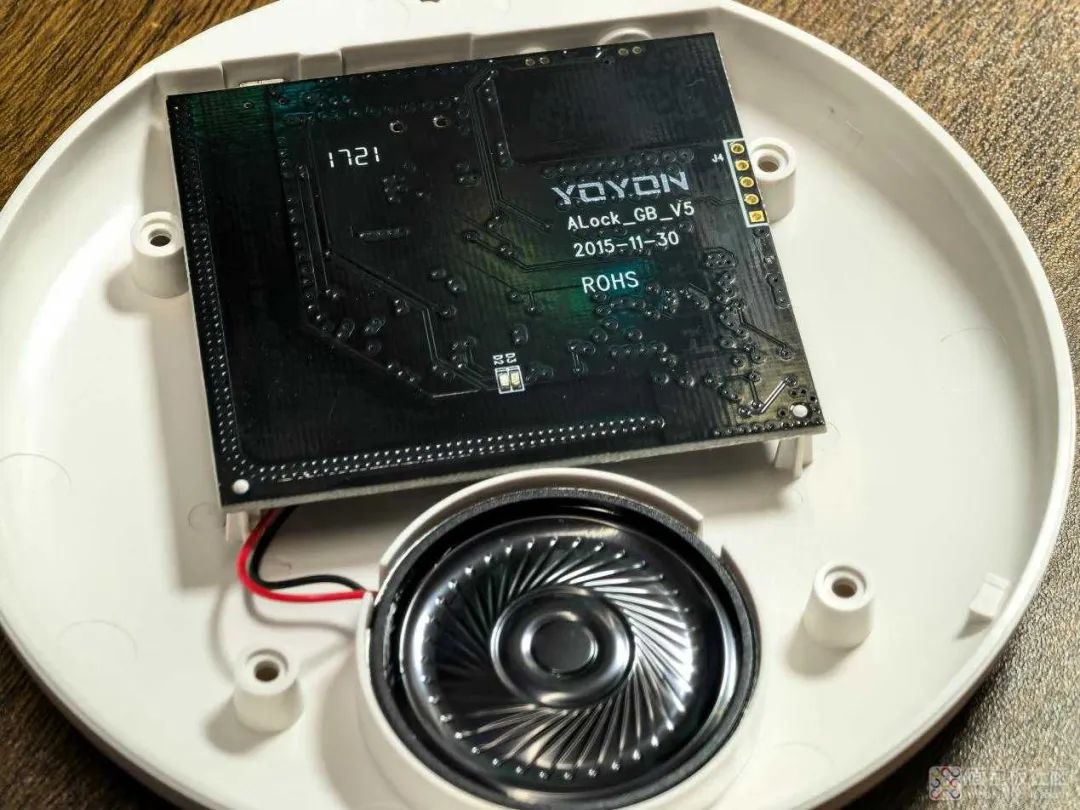

我们看剩余部分，主板以及其他的电路都在这里，可以看到主板方方正正，从下方伸出来一根引线连接到喇叭上。主板上方有丝印YOYON，看日期是2015年生产的。
板子打开后盖之后并没有其他的螺丝来固定住，可以直接取下。我们翻开电路板来看一下它正面的情况。
电路板上的元件非常非常的少，主要的只有左侧这一个EMW3088-P这个无线模组，可以看到这个模组上端在蓝色PCB上有一个天线。然后模组下端沿黑色PCB板边有一个比较大的L型天线。
我们拉进来看板子上为数不多的两个芯片。左侧的是RACEX7000J，右侧的是NS4871，这是来自纳芯威科的AB类功放芯片。
我们来看NS4871的规格书，这是一个2.5W的单声道AB类功放芯片，电压范围适合低压系统使用，参数也非常合适。
无线模块是来自庆科的EMW3088-P，这是一个低功耗Wi-Fi模块，集成了context m三微控制器以及一个射频芯片，同时也支持mico物联网实时操控平台。
我们可以根据官网的规格书以及产品介绍来了解到关于这个模块的详细信息，它的很多的功能支持在当时来说也算是比较不错的。
PCB模组上我们可以看到有三个接口可以选择天线的位置，最终是选择了板载的PCB天线，这可能是出于经济考虑。在板子的右侧有两个按键对应的是我们的复位按键以及无线连接按键。
这个小产品里面的电路非常简洁，主要控制都是由无线模组来完成的。主要还是基于无线模组强大的功能和丰富的外设，并且内存自带M3的内核也节省了协处理器的使用。
