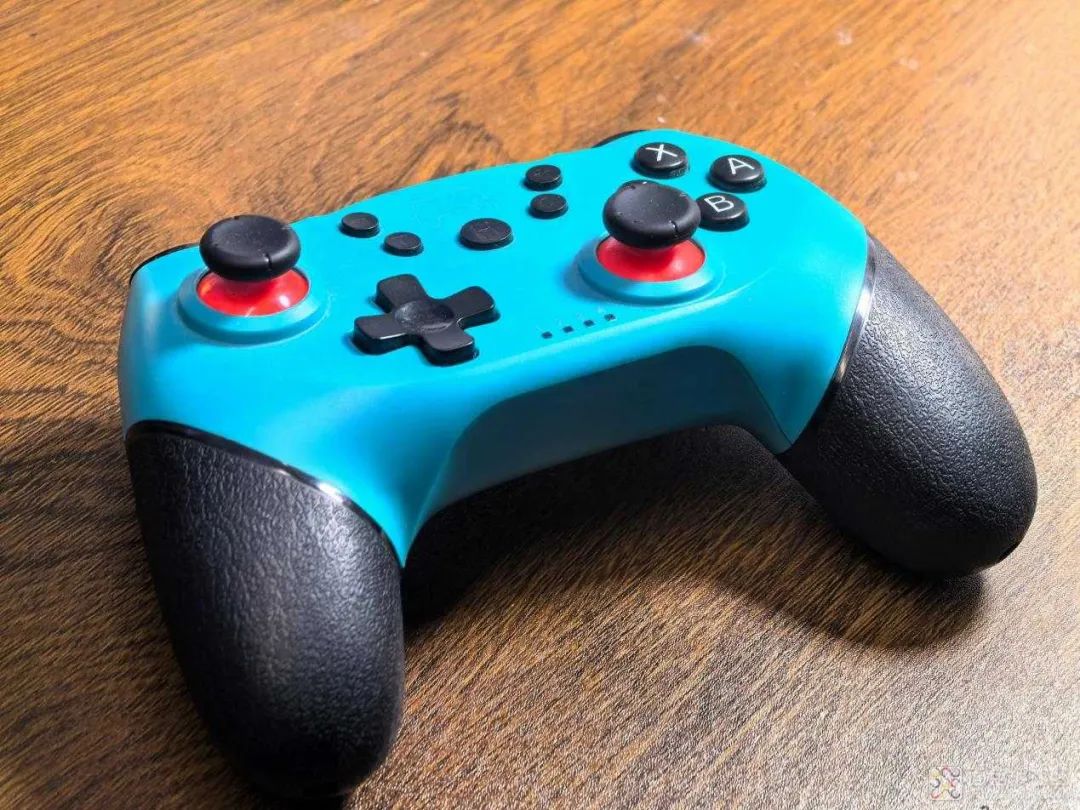

今天我们来拆解一个游戏手柄，这个手柄用了已经有几年了，平时不怎么打游戏，也只是机器，偶尔的会掏出来玩一玩，所以保存的成色还是比较新的。我们来看机器的正面，除了两个摇杆外，其余就是哪一个按键构成，正中间有4个指示灯，显示连接状态。左右手握持的地方用了黑色塑料表面纹理明显较多，增加了摩擦力
顶部左右有扳机键和肩键，并且扳机键是支持率反馈的，里面应该是有一个什么马达在驱动。顶部正中心是一个type c接口，可以给机器充电或者说通过有线连接电脑等设备。
我们翻到背面可以看到有三个螺丝孔，中间是手柄的铭牌信息。
我们放大来看正面的中间按键部分。

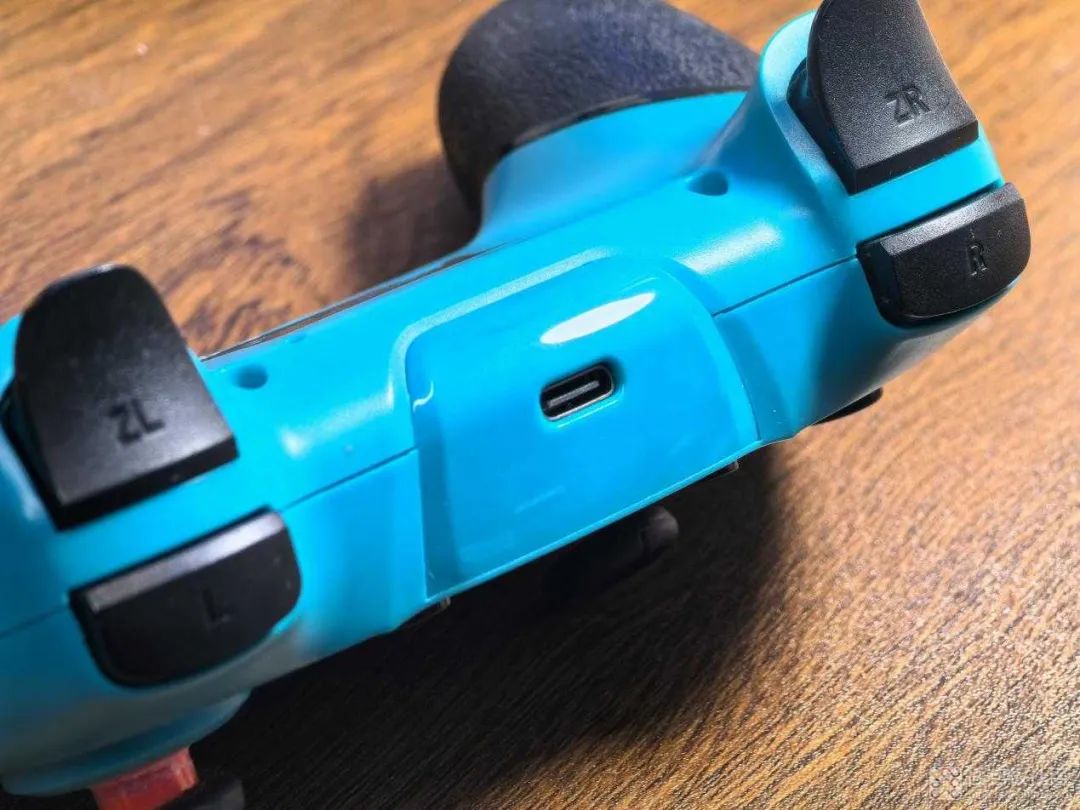

近距离来看顶部的扳机键和肩键，中间是type c接口。明显可以看到上盖和下盖的扣合线不太一样。

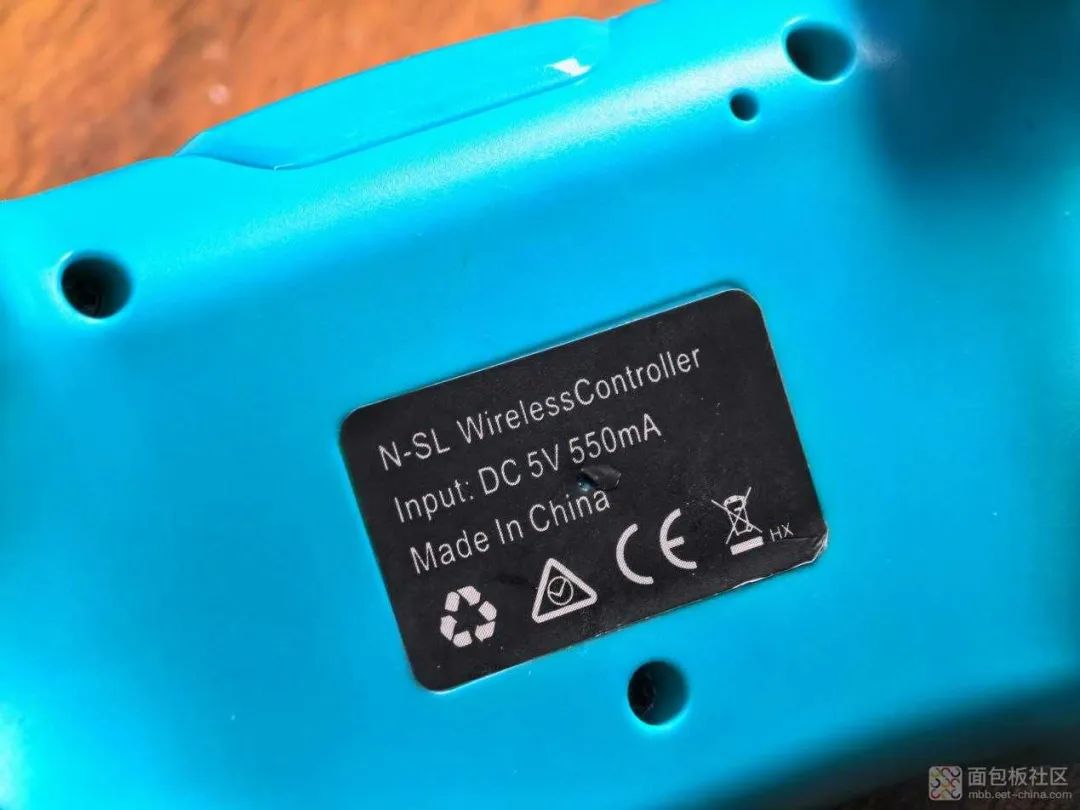

我们可以看到产品的供电信息以及产品名称，Wireless controller。
左右手柄的黑色塑料套中心有一个螺丝孔。

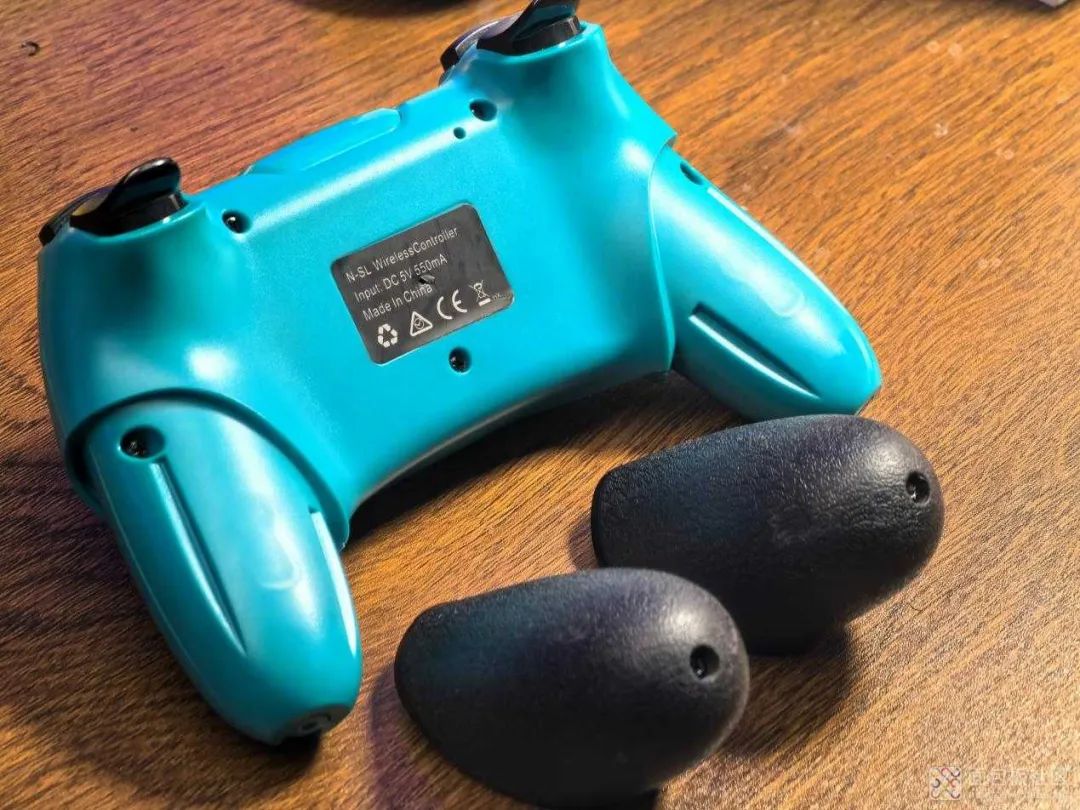

我们取下这两颗螺丝，便可以取下左右手柄上的黑色护套。这两个护套一方面能增大摩擦，一方面还能起到固定上下盖的作用。

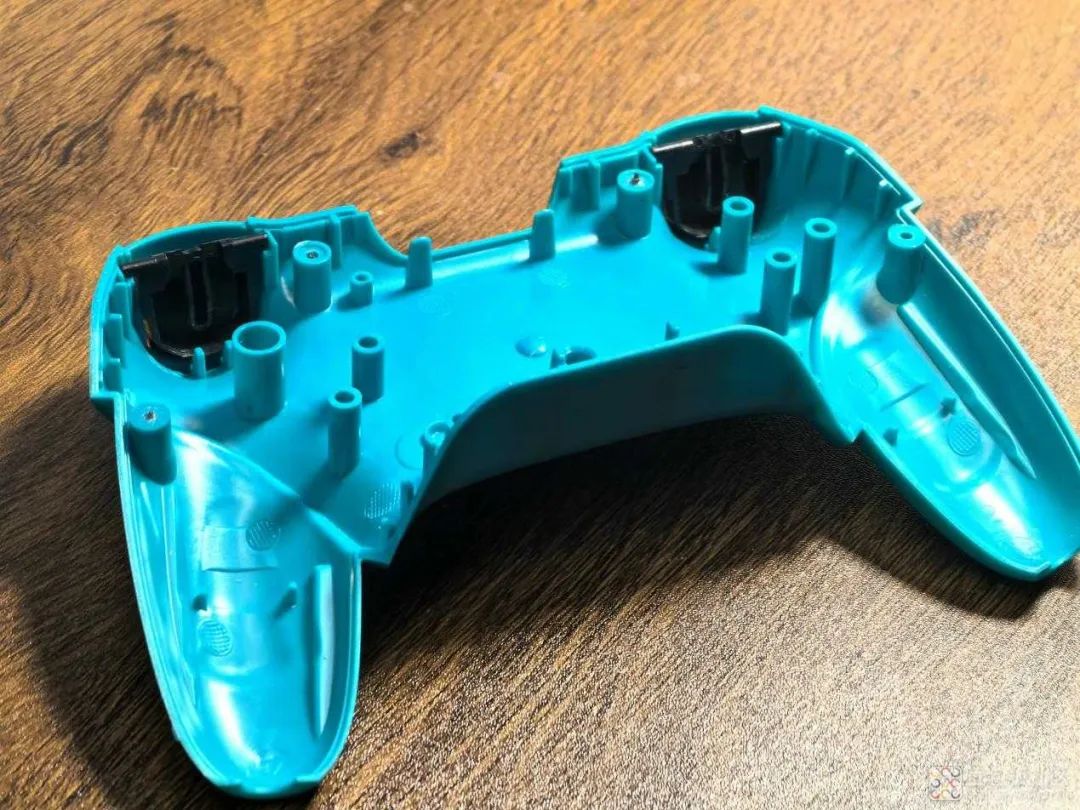

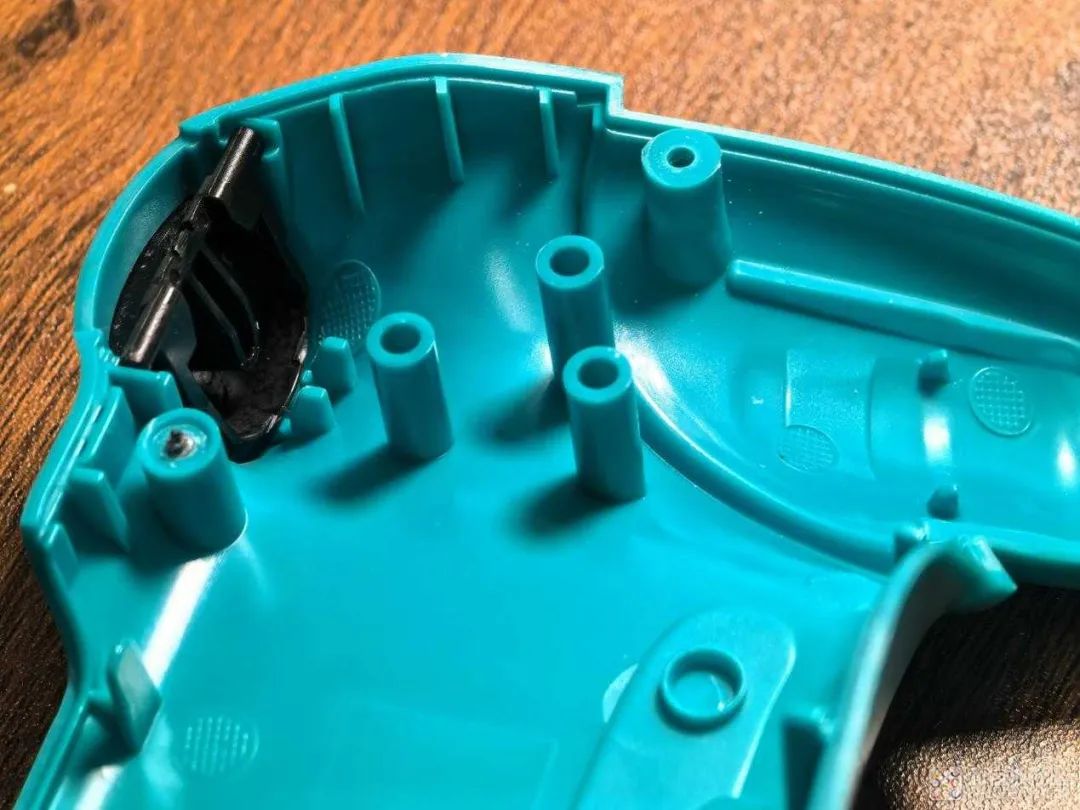

拆掉护套之后，我们就可以完整地拆下后盖的各个螺丝了。取下后盖，我们可以看到有很多的螺丝孔，这些孔可以上下固定住PCB板也可以对齐位置。

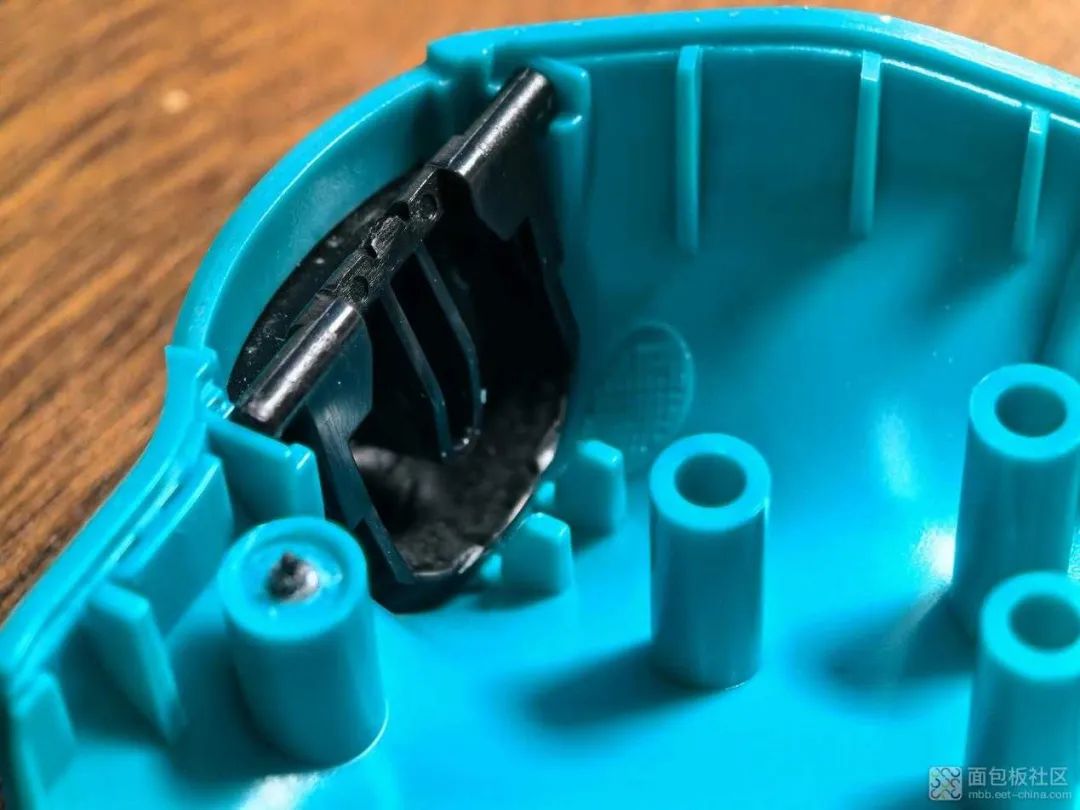

在左右扳机键这里，可以看到是通过转轴放置在底壳中的，通过上下盖之间的固定来固定住扳机按键。
我们再近一点来看，按键两侧转轴固定在卡扣上，上盖盖下后就可以自动限位固定住。
我们看上海部分，电路板还有内部电路都固定在上盖上。可以看到左右手柄，这里各有一个偏心马达，它的转动可以给你带来震动的手感。
最中间的灰色部分是一块电池。还是第一次见有产品把电池这样保护起来，美观又安全。电池上的铭牌有电压容量信息也有电流以及认证标识。

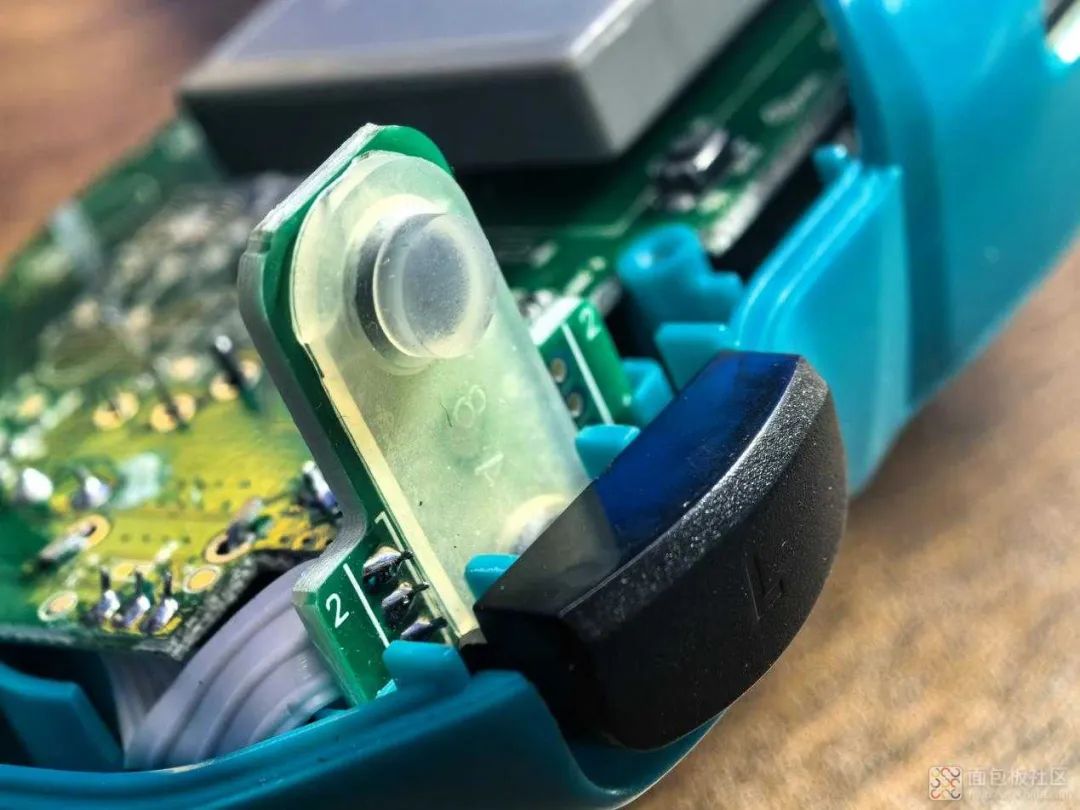

我们看顶部的扳机键小板，这个小板是竖直固定在上壳中的，每个小板上有两个按键，一个肩键，一个按扳机键。

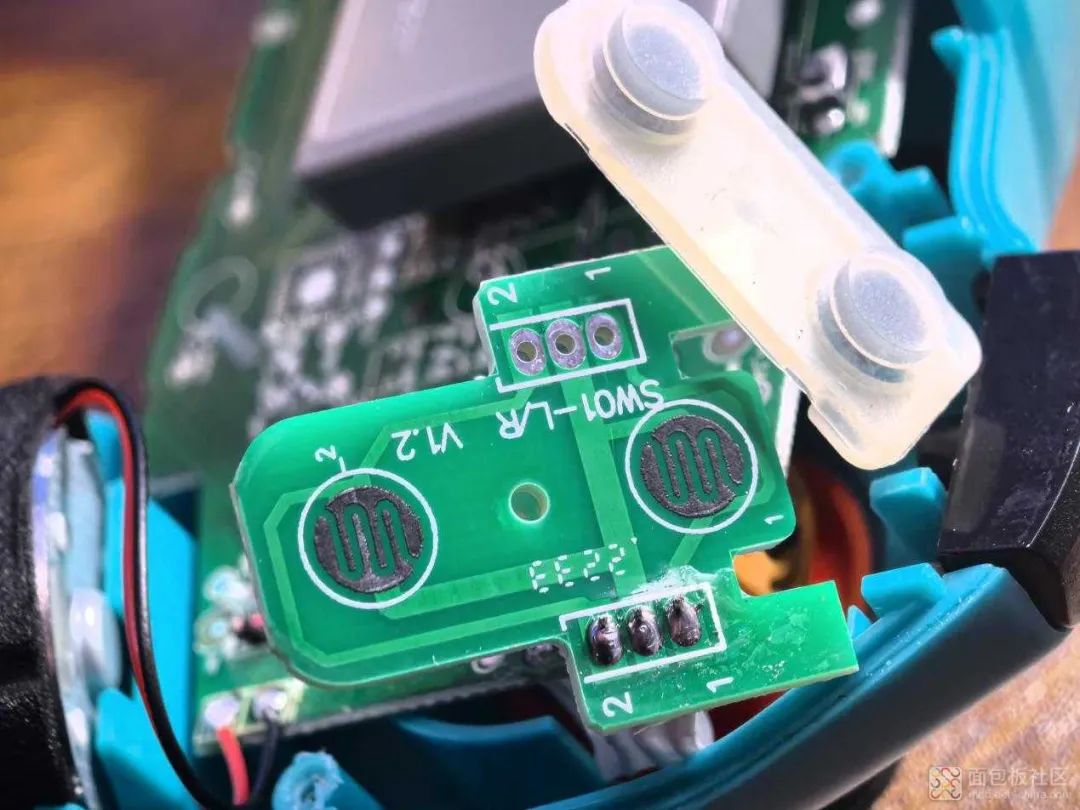

我们看一下其中一个取下导电片，可以看到在电路上印刷了一些个碳膜，按一下就能连接两个触点导电。

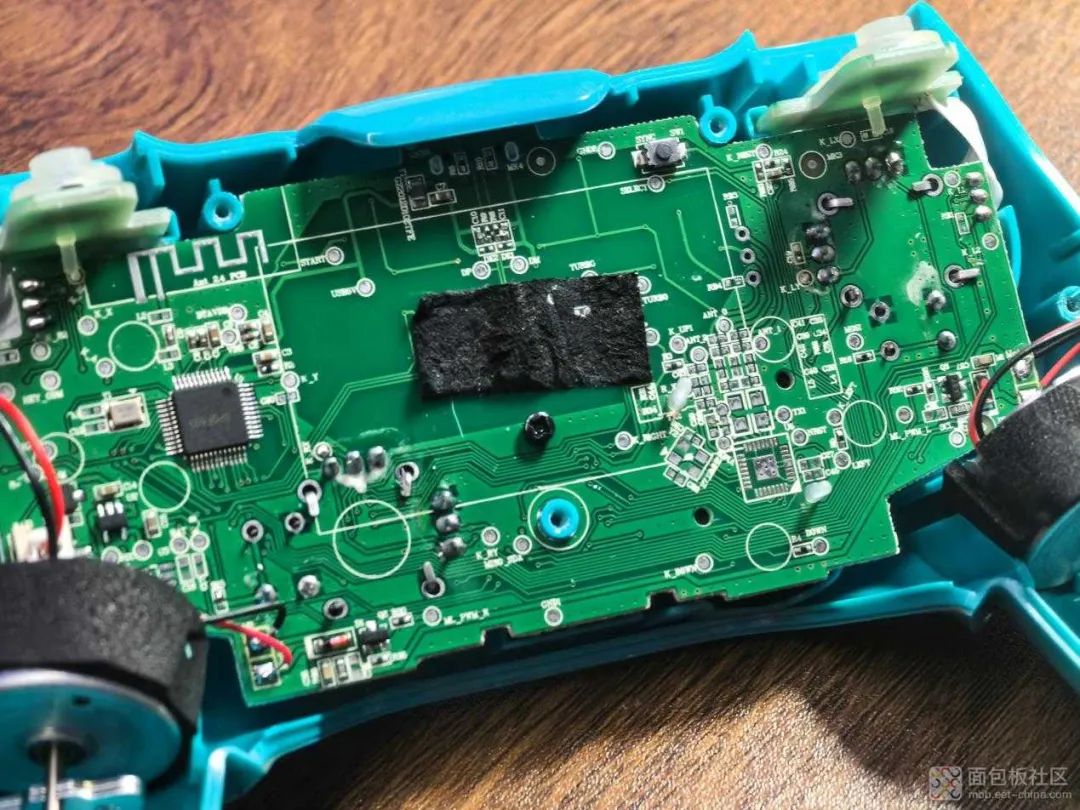

我们将电池取下， 露出下方电路板的真容，可以看到有一些芯片都没有贴。

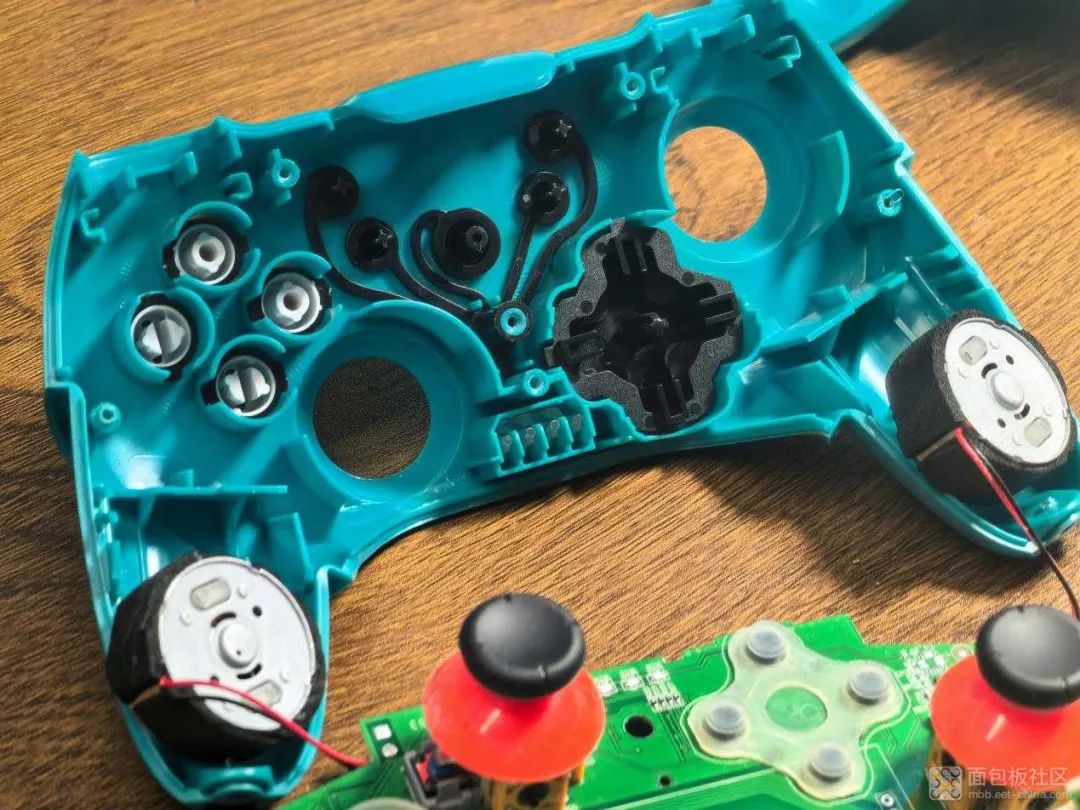

我们取下电路板上的螺丝，将电路板与顶盖分离开来。这个时候便可以见到电路板上的东西从顶盖全部取掉。我们此时可以看到顶盖上按键的结构件，为了能够固定住设计了不少的结构。
左侧的XY这几个按键，是直接放置在按键孔里面，两侧有卡槽进行限位，保证不会方向错乱。

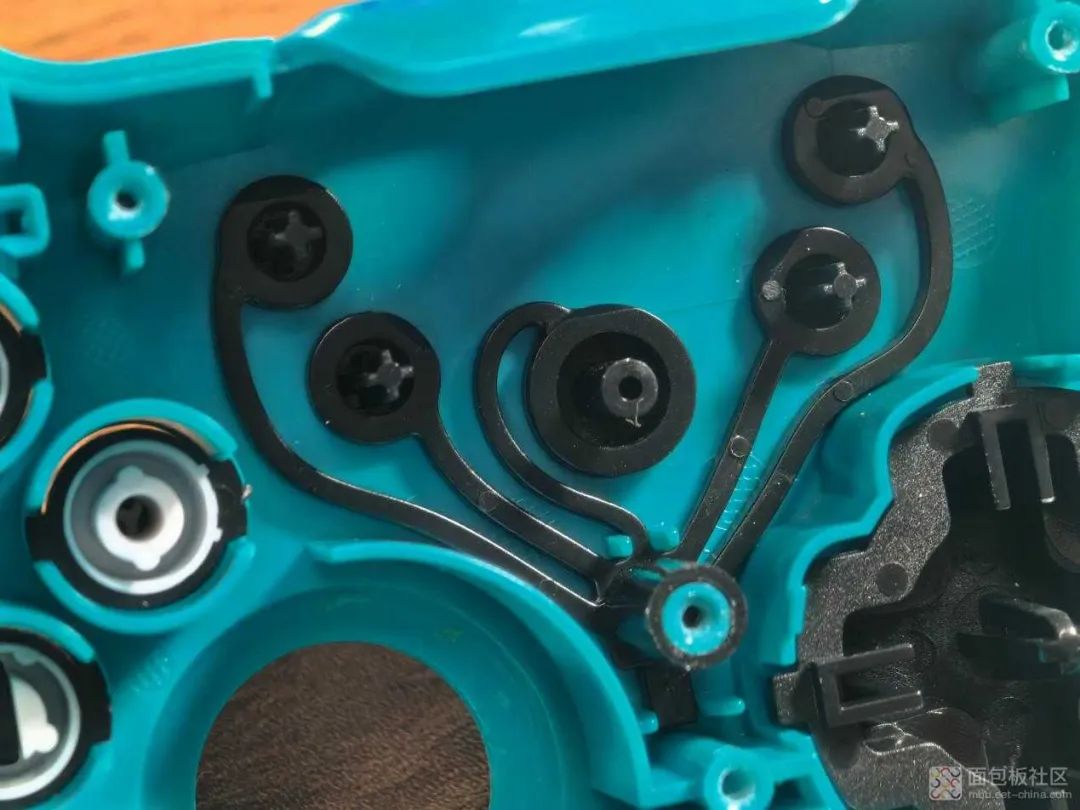

中间的5个功能按键，通过弯弯曲曲的结构一起固定在最中间的螺丝柱上，也可以实现固定住5个按键的效果。

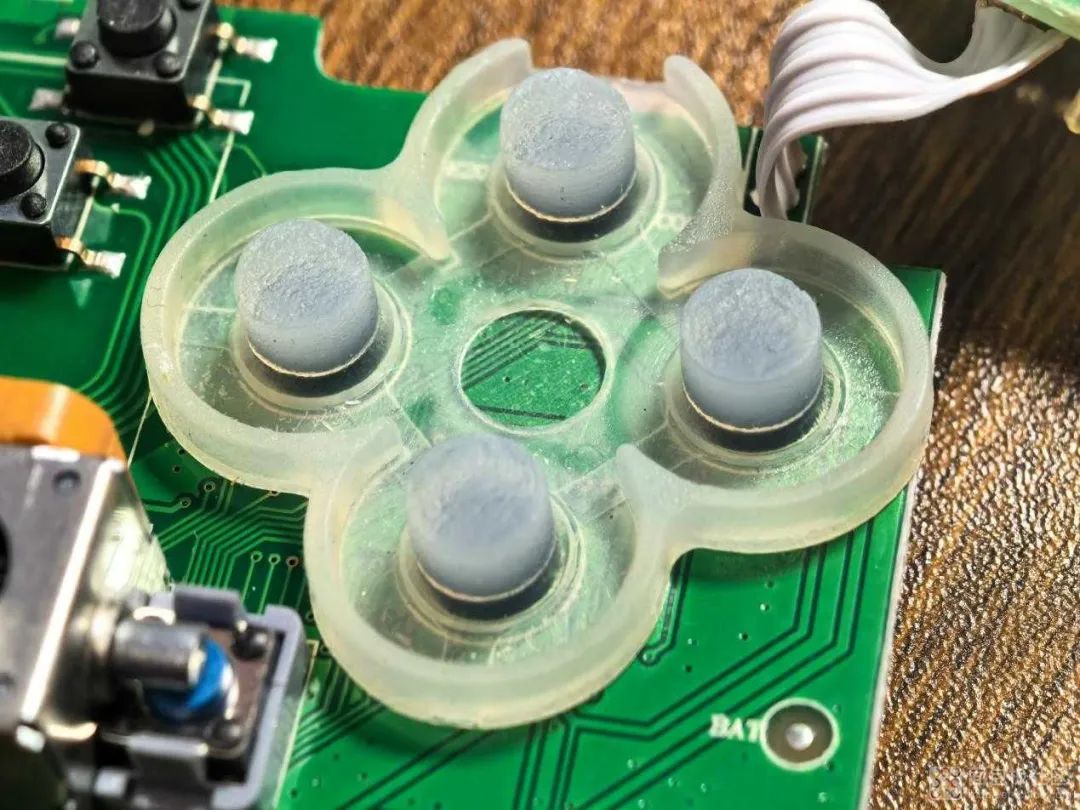

最后右侧的上下左右按键，同样是通过卡槽来固定住这一个方向键的。

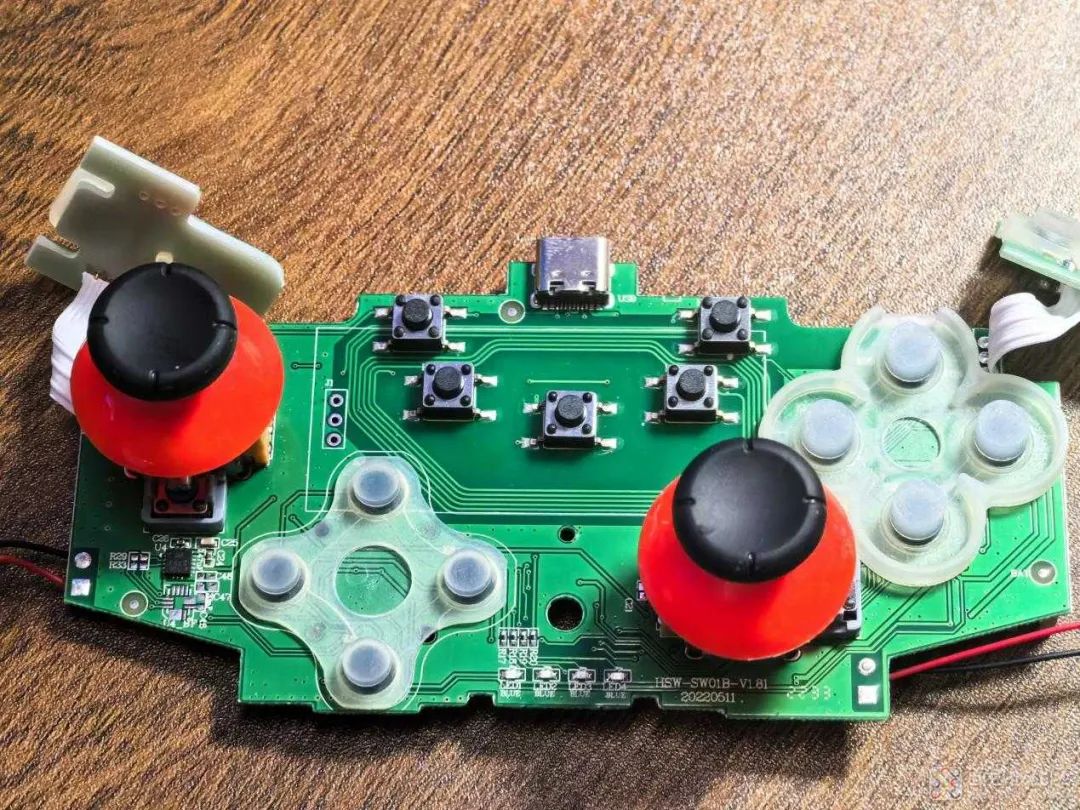

我们再来看电路板，两个橙色的遥感插在电路板。中间的5个功能按键使用的是轻触按键，而其他的方向键以及x y等功能键使用的是碳膜硅胶这种按键。
我们换个方向再来看。
顶部这里是一个type c接口，传输数据加充电功能。紧接着是5个轻触按键，看一圈的走线环绕像是天线一样，还以为有什么NFC功能呢？实则不然。

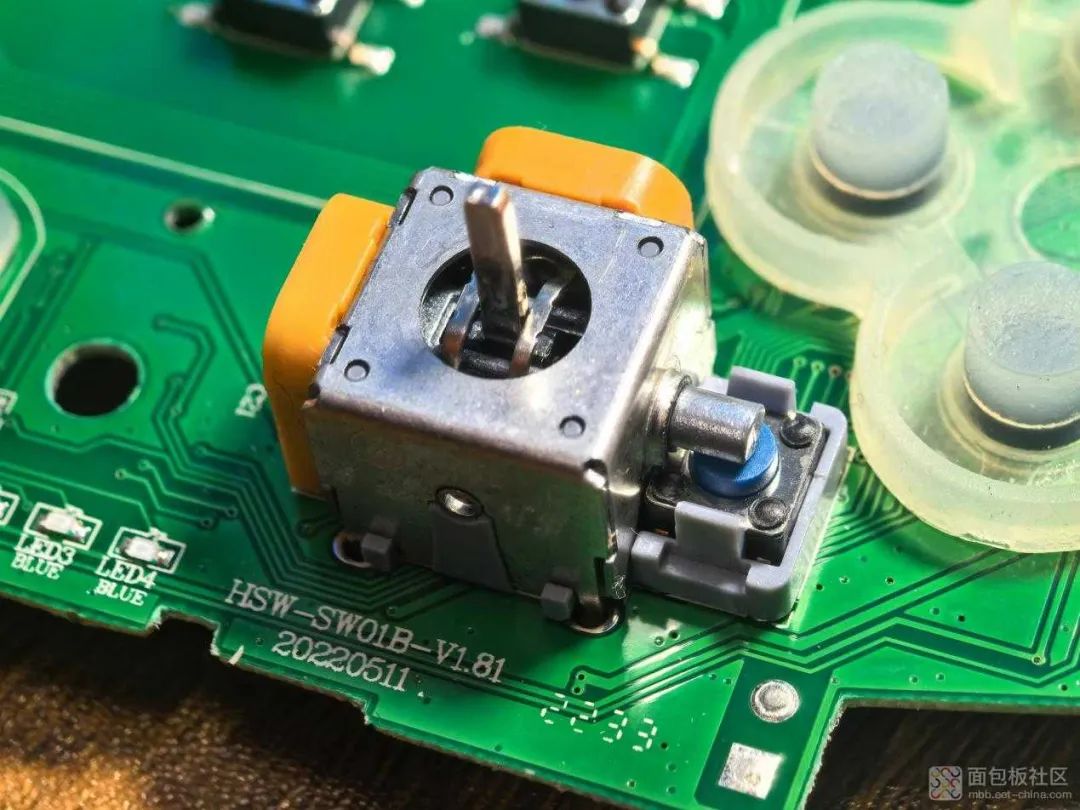

取下两个摇杆的结构件，露出下方的摇杆本体。可以看到摇杆按下时的操作是在摇杆的右侧按键上。上下和左右都是在侧面的黄色部分通过电位器进行检测。
右侧xy功能键这里使用了一整块的硅胶导电模块。

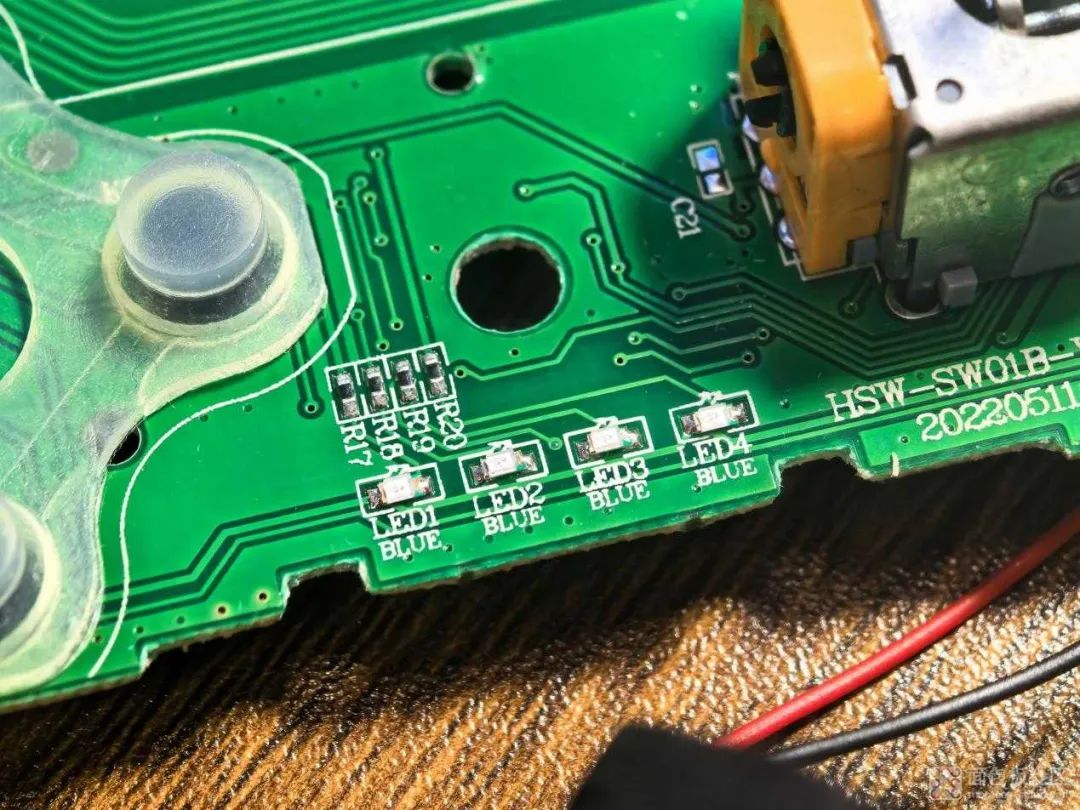

此时电路板的下方便可以清楚地看到有4个LED，这个LED可以显示当前电量也可以显示当前的连接设备状态，也可以进行配对指示。
我们翻到另一面来看这个电路板。

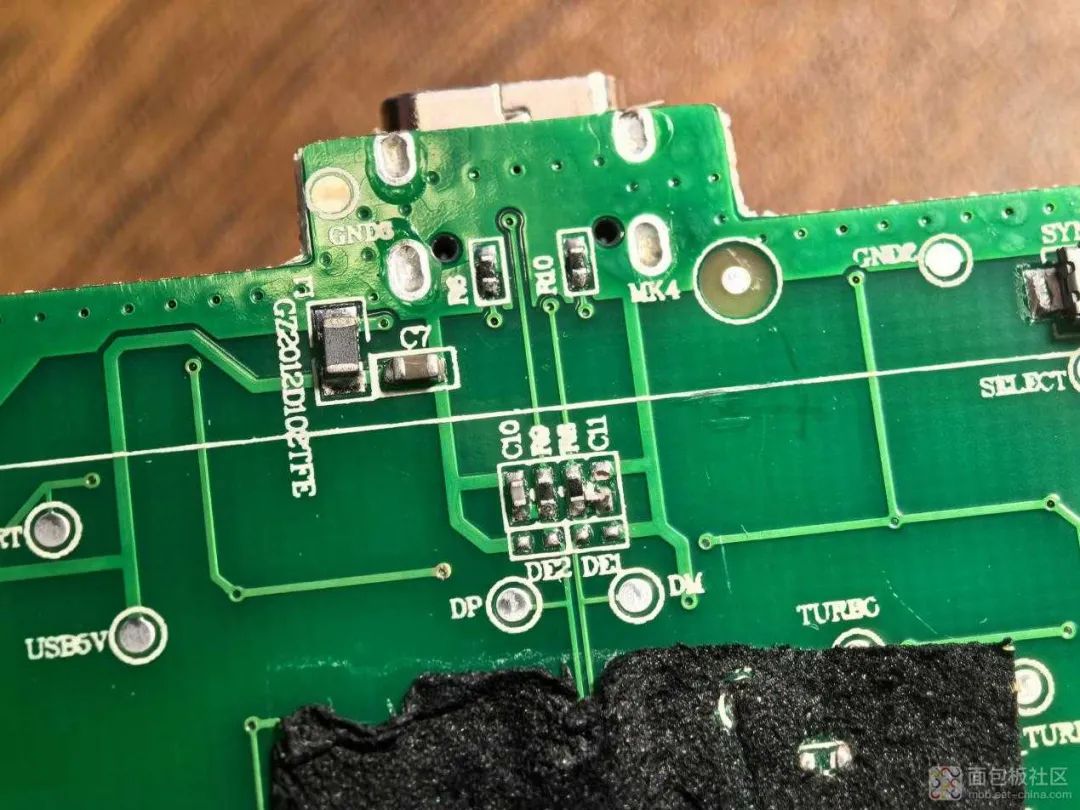

Type c这里可以看到两根D+D-数据线，可以进行数据交互。

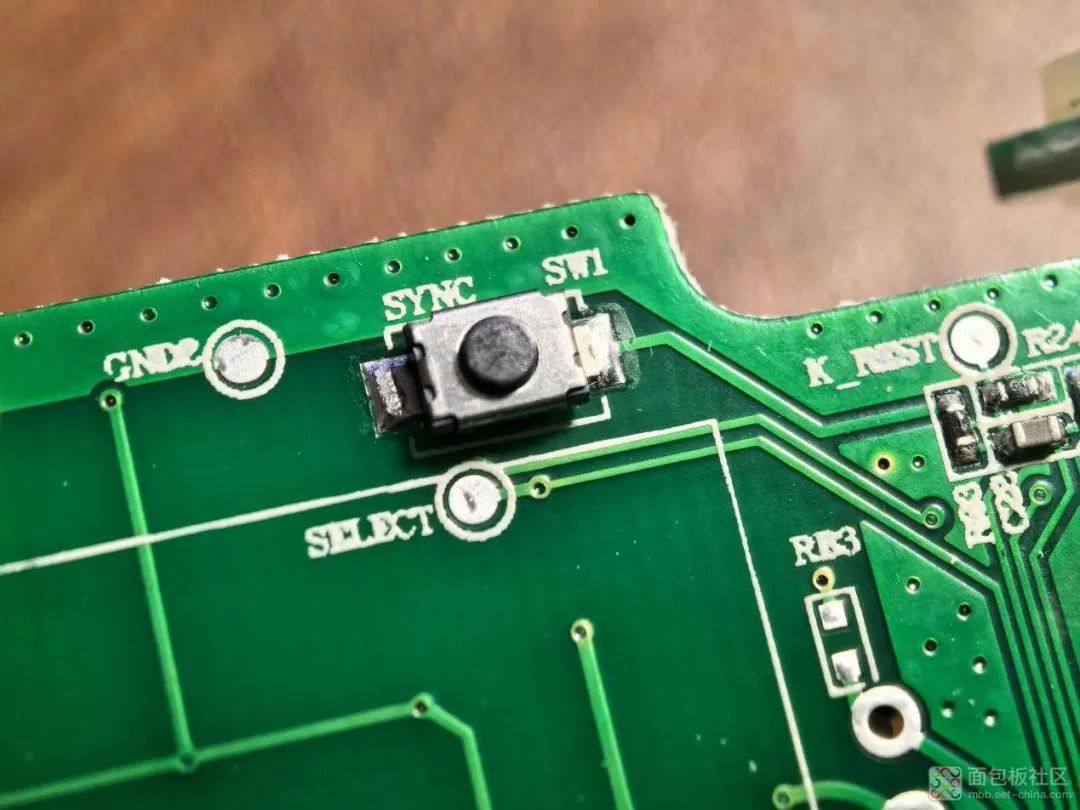

这里有一个复位按键，在外壳上是看不到的。
接下来便是这个主mcu了，有蓝牙天线以及丰富的引脚外设。

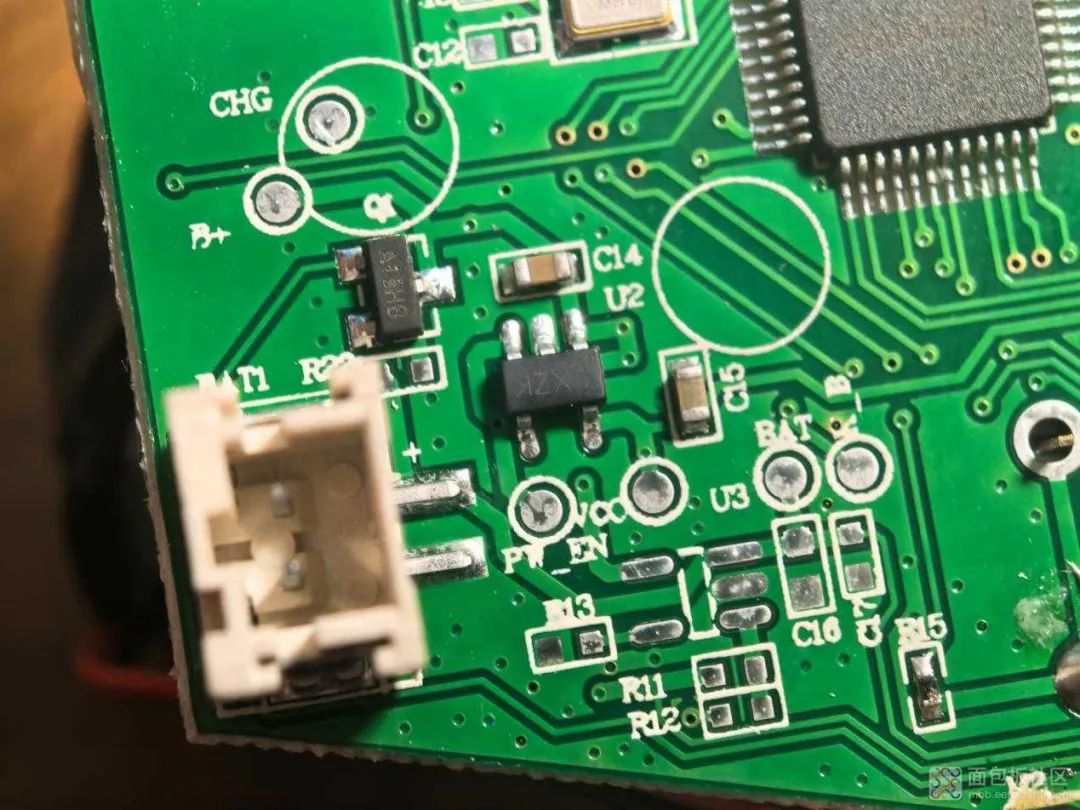

在电池接口这里使用的。有一个MOS管和一个控制芯片，终于没有见到TP4056。
两边的马达控制开关是通过三极管来控制的。

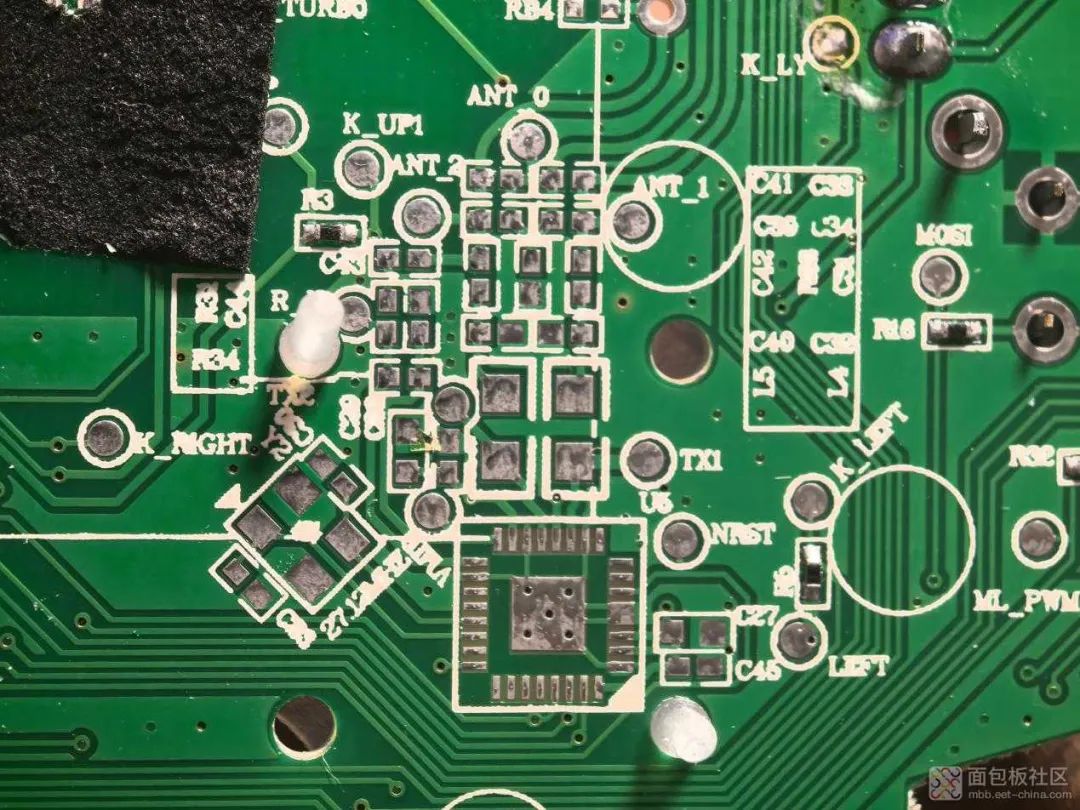

可以看到在电路板上还有一些芯片的位置，并没有贴上去，可能还有其他功能有待支持吧。

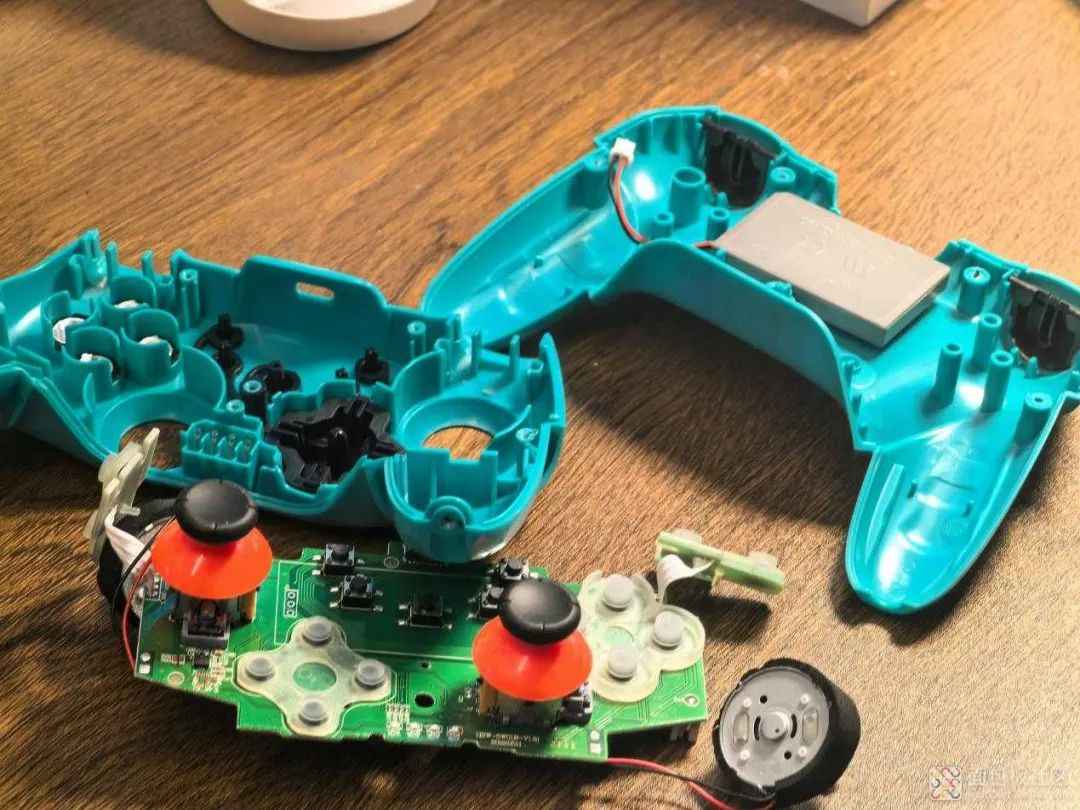

我们再来看一下整体拆解的情况。
在实际使用中，蓝牙的延迟率实际上是能明显感知的，所以再打一些需要低延迟的游戏时都会使用有线连接。当然这也不是一个多贵的遥控手柄也就大几十块，整体使用起来感觉还是能应付大多游戏的。
