前言
华为推出了无线超级快充底座，其拥有迷你圆润外形，轻松放进包中或口袋，不占空间好携带，可以让用户随时随地便捷充电。
无线超级快充底座无触点一体化设计，内置强力磁吸，靠近HUAWEI WATCH，即可“咔哒”一下自动吸附对位，使用上挺方便的。
下面就对华为这款产品进行拆解，一起来看看内部的设计。
底座为磁吸无线充电底座，有弧线设计适配机身底部。
底座背面信息一览，
HUAWEI WATCH 无线充电底座，
型号：CP81-1，
输入：5V⎓2A，
华为终端有限公司，中国制造，10年循环使用标识。
华为无线超级快充底座自带USB-A线，无线充电板为圆板造型，侧身与底部采用一体式PP塑料材质外壳，顶部是高光亮面白色塑料板设计，整体质轻小巧。
USB-A线缆端子外壳磨砂处理，方便插拔。
端子公头胶芯是经典白色。
线缆与充电板连接处做了抗弯折保护处理。
充电板顶部塑料盖板内凹设计，以契合手表机身更好进行磁吸无线充电，同时表面高光亮面处理。
拆掉USB-A端子塑料外壳，内部金属钢套与公头金属壳为一体式设计。
翻过来看另一面，钢套上做了三道凸起设计。
将金属钢套拆开，内部填充硬封胶。
继续清理掉硬封胶，内部小板有覆盖高温绝缘胶带，有防水密封保护。
将胶水清理掉，PCB板正面设有无线充电主控芯片以及两颗无线充电功率管。
无线充电主控芯片特写，丝印是QP5601GQ H6K438G，来自易冲半导体。
QP5601是一款高集成度的无线充发射芯片，芯片兼容WPC1.2.4标准，内部集成ARM内核，配有34KB MTP，32KB ROM和6KB SRAM，内置存储器具备读写保护，支持通过CC和DP/DN引脚更新固件，具备I2C接口。
QP5601支持QC，PD以及华为SCP和三星AFC取电，芯片内置三对半桥驱动器，对应同步升压控制和无线充电控制。芯片内部集成升压或降压控制器，支持过电压，过电流和过热保护，采用QFN48封装。
易冲半导体的 QP5601GQ 数据手册。
线圈切换开关管，丝印2B >，该是MOS管，采用DFNWB2X2-6L封装。
PCB小板另一面同样也打胶处理。
继续清理掉硬封胶，内部小板有覆盖高温绝缘胶带，有防水密封保护。
正极和负极采用双股线焊接，线端与焊点有蓝色固化胶水覆盖，加强线端与焊点的牢固。
另一组线圈切换开关管，丝印2B>，该是MOS管，采用DFNWB2X2-6L封装。
丝印020，合金电阻20mΩ，用于电流采样。
丝印72，是罗姆的RB161MM-20TR，20V，采用SOD-123FL 封装。
罗姆的RB161MM-20TR详细资料。

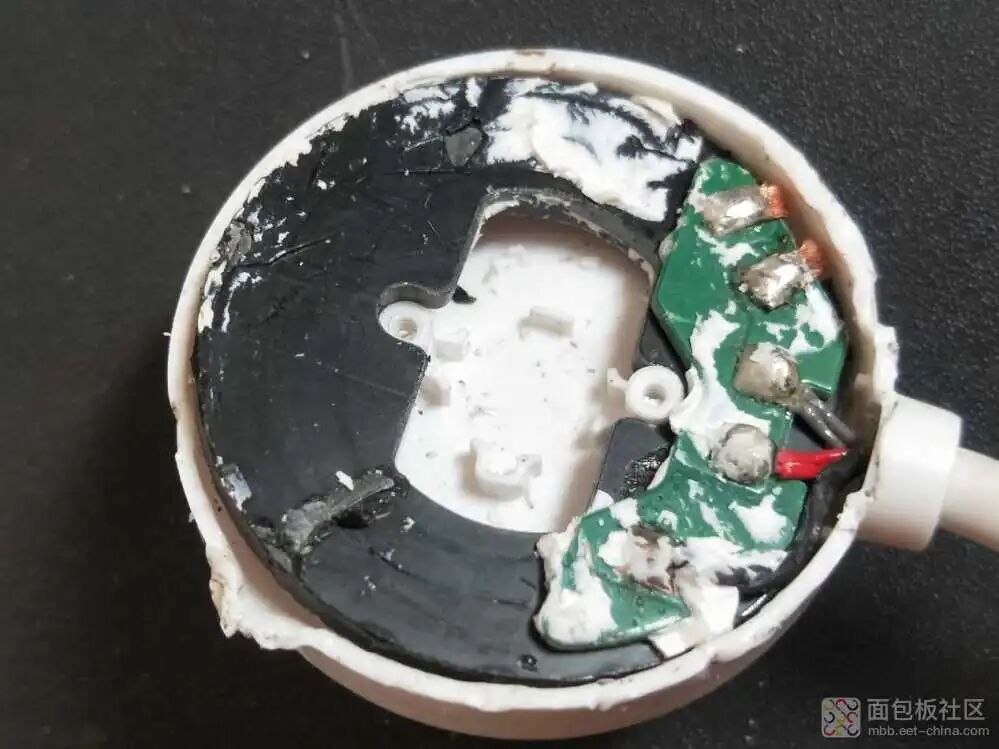

拧下隐藏在充电底座的贴纸下面的两颗螺丝，将充电底座的塑料盖板拆开，内部填充白胶处理。
将无线充电线圈模块取出，底部还设于一块PCB小板，中心设有小磁铁，同时底部也是大量填充白胶。
小板充电板无线充电线圈采用多股6圈线圈设计，并嵌在隔磁片凹槽内。
主板和线圈中间是铁氧体材料的隔磁板。
无线充底座正中，吸附手表的磁铁特写。
继续清理白胶取出PCB小板，PCB板正面无器件，右侧区域露铜加锡处理。
另一面焊接线缆内部3根导线以及无线充电线圈，可以看出无线充电功能电路完全设计在USB-A端子内部小板上，有效解决无线充电过程中的温升问题。
主要器件汇总。
总结一下：
华为WATCH无线超级快充底座采用了新的无触点一体化设计，加之PP塑料材质外壳以及小巧机身，便携而使用体验极佳。
产品支持华为无线快充协议，支持为不同型号的智能手表快充，轻松满足出行娱乐需求。
无论是端子还是充电板内部，线材端与焊点处，均打胶处理，正负采用双股线输出，做工可靠。
大家可以在留言区讨论一下，平常用的无线充电器都有哪些实用性？
