前言

近期机械革命推出了一款国行版140W氮化镓快充充电器AY140AA-1C-CH，这款新品支持机械革命20V7A 140W私有协议PD快充，以满足该品牌旗下50系显卡笔记本电脑轻度游戏、重度办公场景供电需求。

充电器还支持100W PD快充，同时兼容QC、SCP、PPS等快充协议，比一般的笔电标配充电器兼容性要好，可以很好适配第三方品牌笔电以及手机等设备。充电头网在拆解这款产品时发现其采用了杰华特全套电源方案，接下来充电头网将详细讲解一下。

机械革命140W氮化镓充电器

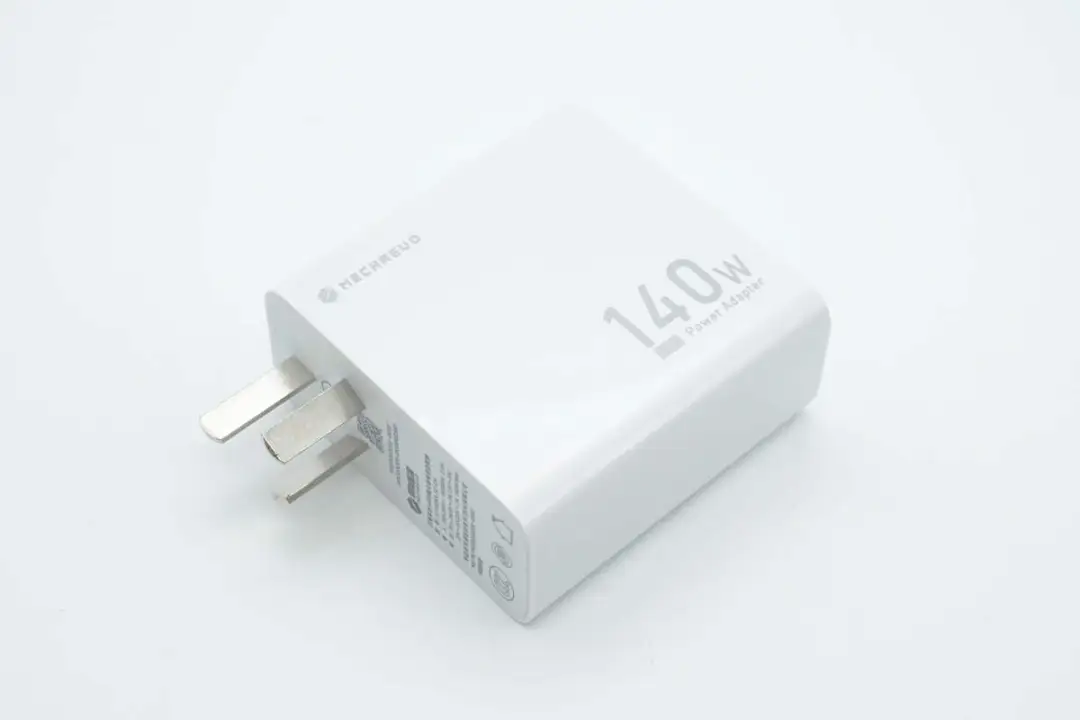

机械革命140W氮化镓快充充电器采用经典直板白壳简约风格设计，支持100-240V全球宽电压输入以及通过了国家CCC安规认证。此外配备可接地插脚，相比一般快充可避免用户触电，提升使用体验。

产品支持的是机械革命140W私有协议PD快充，并为其配备7A快充USB-C线，解决用户选线担忧。此外也支持100W PD/PPS大功率通用快充，性能和兼容性都不错，整体设计考虑全面，既能给机械革命的笔电使用，也能给第三方品牌的设备快充，大大提升产品实用性。

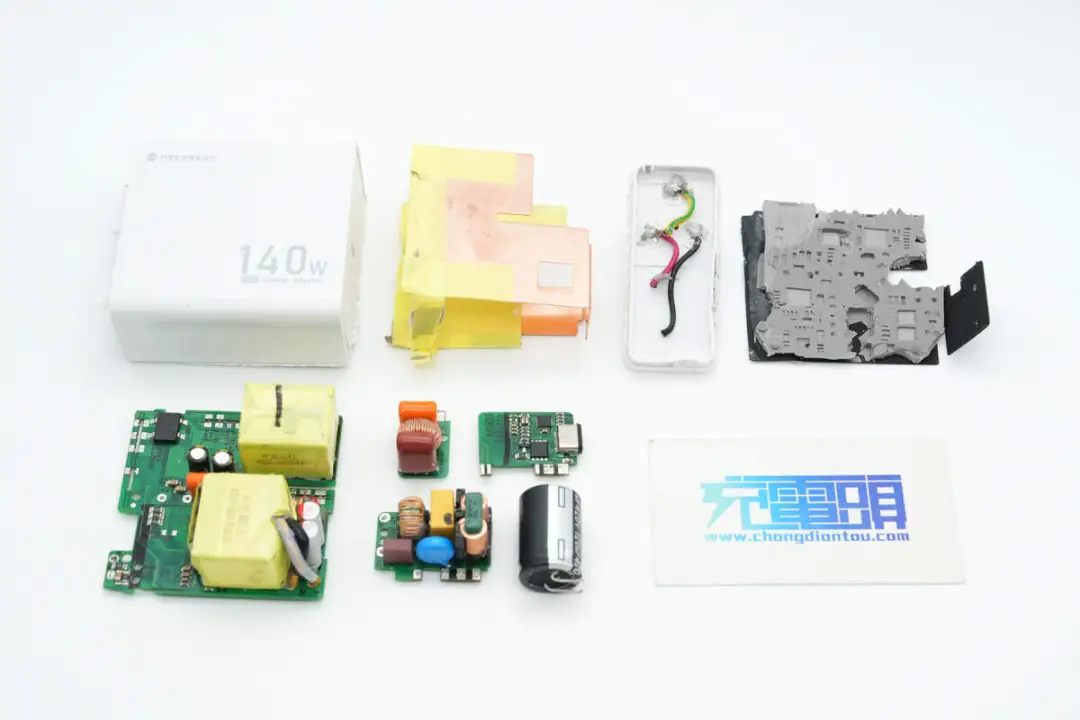

充电头网通过拆解了解到，充电器基于PFC+AHB电源架构设计，采用了知名厂商杰华特JW1572+JW1556C+JW7726H全套电源方案，同时还采用了杰华特JW1568K氮化镓半桥芯片。

此外还采用了英诺赛科的氮化镓器件以及美浦森碳化硅器件，使用英集芯IP2723T协议芯片控制输出，整套方案为产品提供了高可靠性和高效率。PCBA模块整体灌胶以及覆盖一体式铜散热片进行散热，绝缘措施做得也很到位。
