1. 什么是PDN？
电源分配网络（Power Distribution Network, PDN）是指从电压调节模块（VRM）到芯片晶体管之间的完整电能传输路径，包含PCB电源平面、电容、电感、过孔、封装引线等元件。电源分配网络为晶体管提供状态切换所需的电压与电流。
2. 为何PDN会产生噪声？如何产生？
PDN噪声主要由以下机制引起：
寄生参数效应：导线电阻（R）和电感（L）导致直流压降（IR Drop）和瞬态电压波动（ΔI噪声） 瞬态电流需求：晶体管开关状态变化时瞬间汲取大电流，通过PDN寄生电感引发电压波动（V=L⋅di/dtV=L⋅di/dt） 电容充放电：去耦电容的充放电响应延迟可能无法完全抑制高频噪声
3.为何电源噪声也称为感性噪声、SSN噪声？
感性噪声：强调噪声源于PDN中寄生电感（V=L⋅di/dtV=L⋅di/dt）的电压突变 SSN噪声（同步开关噪声）：当多个晶体管同时切换状态时，瞬态电流叠加导致更严重的感性噪声，常见于总线接口或并行数据处理电路
4. 感性噪声的关键参数有哪些？
寄生电感（L）：回路电感、封装电感、焊盘电感等 电流变化率（di/dt）：晶体管开关速度越快，di/dt越大 噪声频率范围：由电流频谱和PDN阻抗特性共同决定

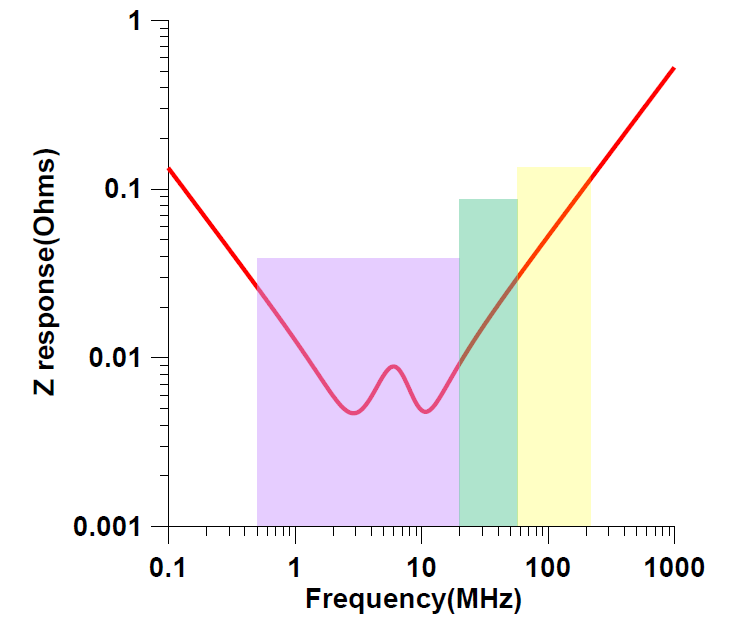

5. 什么是目标阻抗？为何需要它？
目标阻抗（Target Impedance）：为保持电源电压波动在允许范围内，PDN在特定频率范围内需达到的最大阻抗值（Ztarget=ΔV/ΔI） 必要性：若实际PDN阻抗高于目标阻抗，瞬态电流将引起过大电压波动，导致电路时序错误或可靠性下降
6. 如何仿真并确保PDN满足目标阻抗？
频域仿真：使用ANSYS SIwave、Cadence PowerSI等工具提取PDN阻抗曲线（Z参数） 时域仿真：通过SPICE或ADS验证瞬态电压响应
分层放置去耦电容（ bulk电容、陶瓷电容、高频电容）覆盖全频段 优化电源平面结构减少寄生电感 使用仿真工具迭代调整电容数量、位置和值
整理自台大吴瑞北教授的课件
