充电头网第3793篇拆解报告。
前言
新型新能源汽车相比传统新能源汽车，使用800V平台代替传统的400V平台，不仅减小了导线截面积，降低车辆重量，还可以提供更高的驱动功率和充电功率，显著缩短充电时间。充电头网拿到了优优绿能推出的20kW充电模块UR100020-SW，这款充电模块支持1000V输出电压，可以满足800V平台新能源汽车的快速充电。
优优绿能UR100020-SW充电模块支持交流380V输入，具备超宽输出电压，适用于不同电压平台新能源汽车充电，模块具备多重保护功能，包括输入输出过压欠压，过流和短路保护。模块采用DSP控制，设有LED屏幕显示信息，具备CAN通信接口。下面就带来优优绿能这款新能源汽车充电模块的拆解，一起看看内部的设计和用料。
优优绿能UR100020-SW充电模块外观

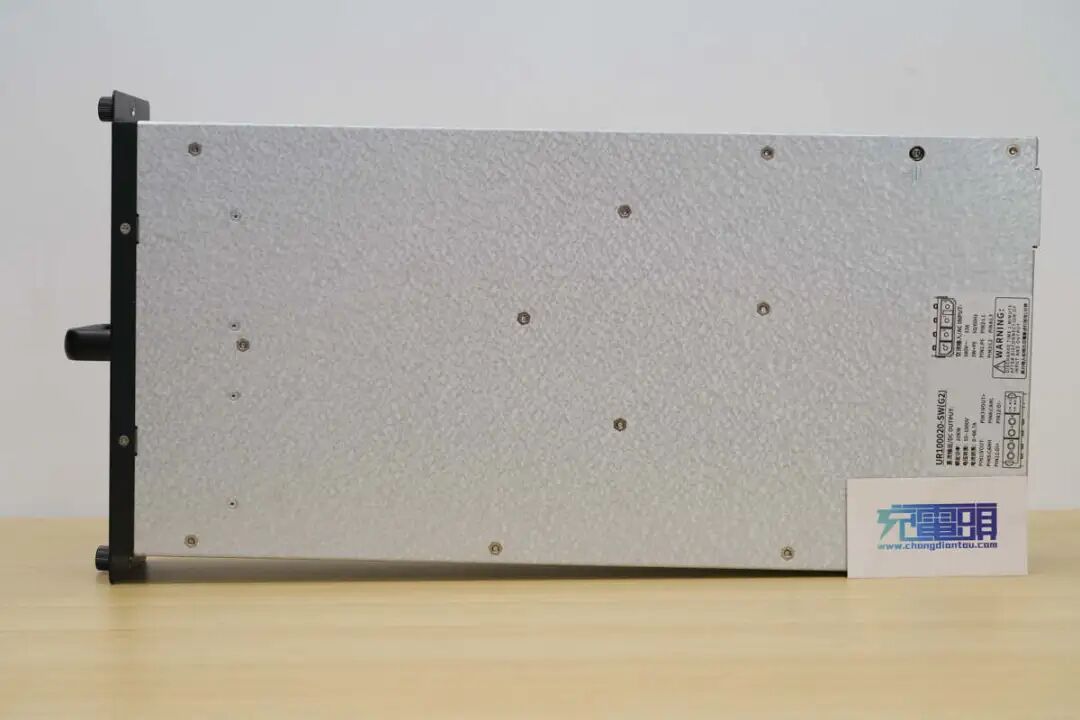

优优绿能UR100020-SW充电模块采用金属外壳，尾部粘贴信息标签。

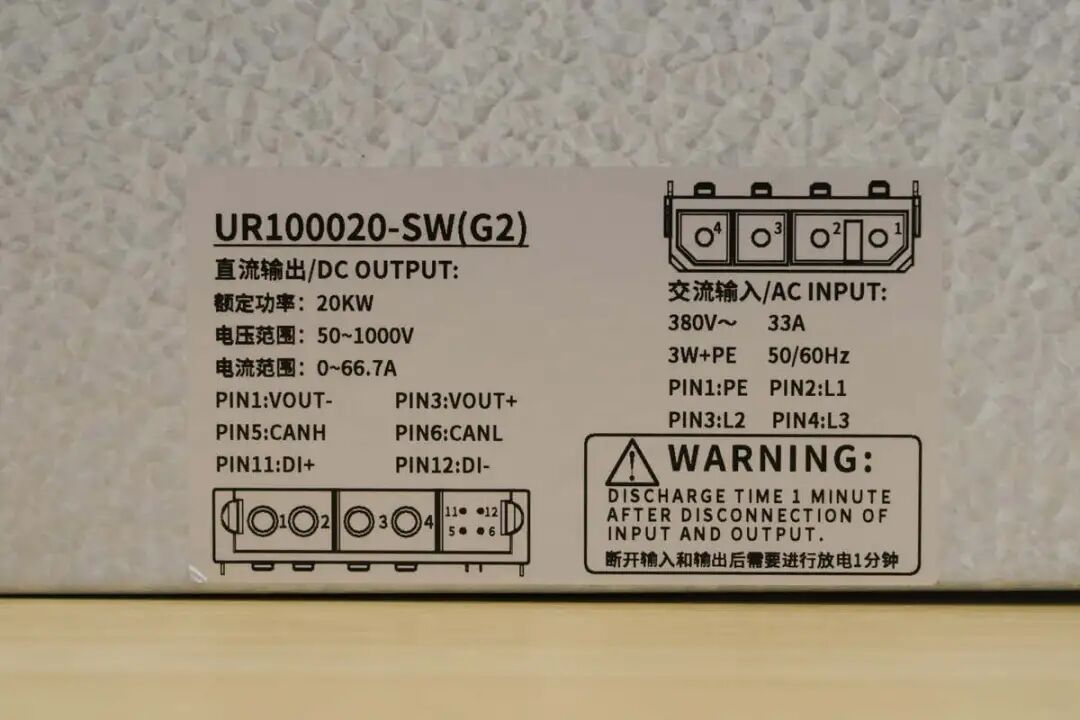

充电模块机身标签特写：
交流输入：
380V~ 33A 50/60Hz
直流输出：
额定功率：20kW
电压范围：50~1000V
电流范围：0~66.7A

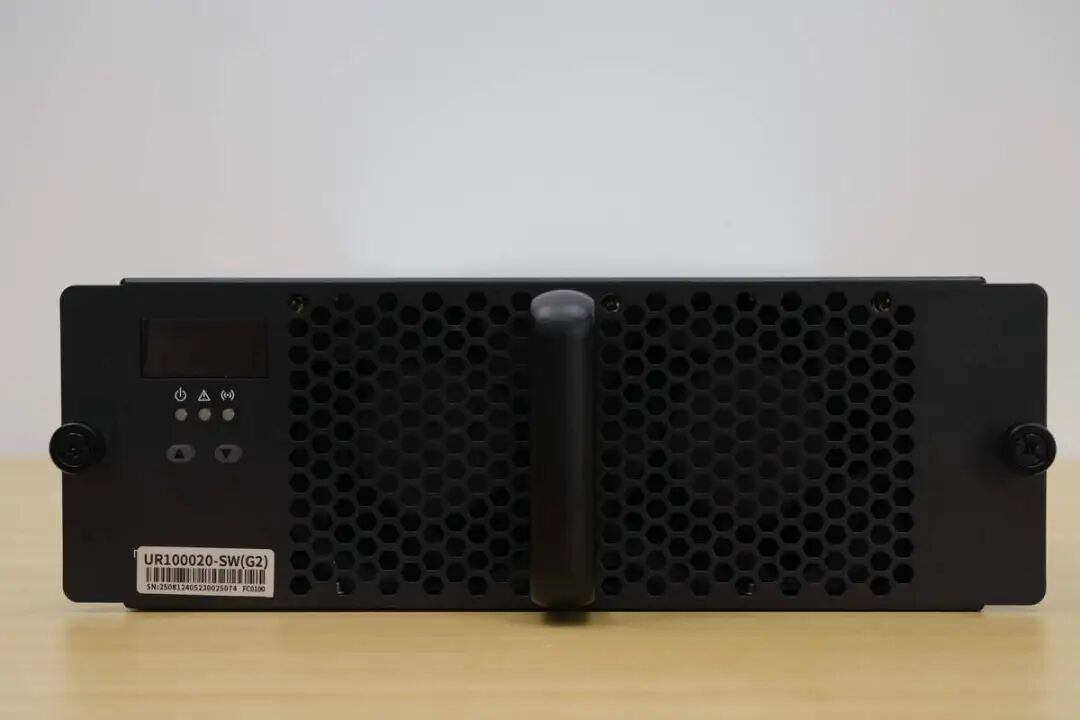

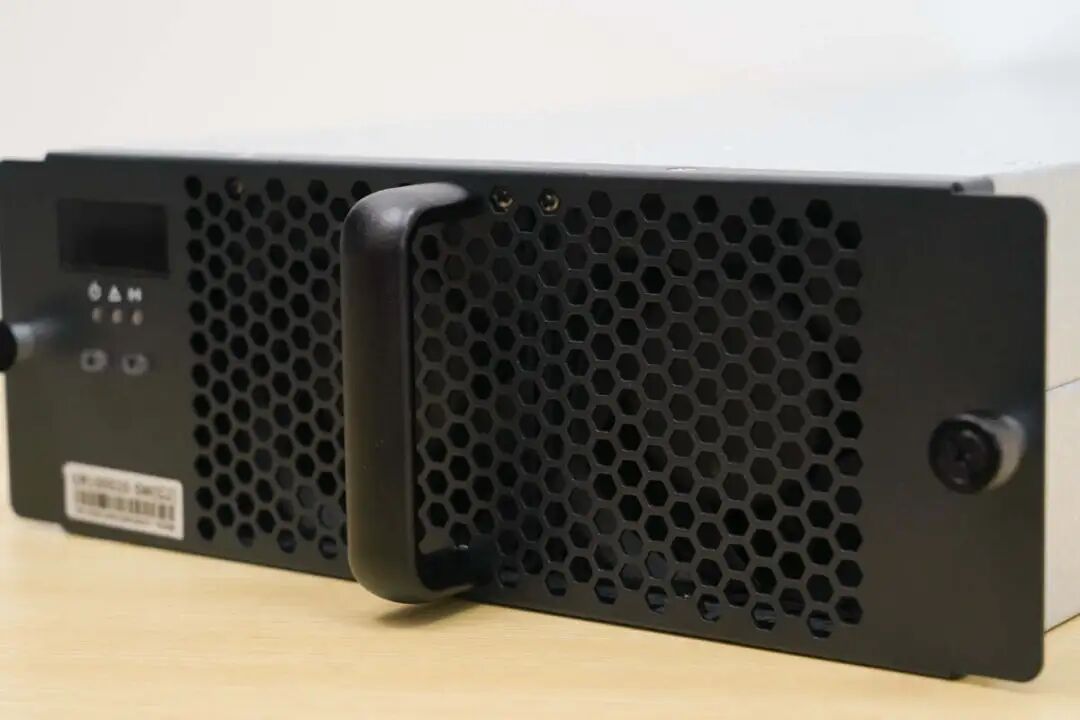

前面板两侧设有固定螺丝，左侧设有LED显示屏，指示灯和按键，中间位置设有提手和散热风扇。

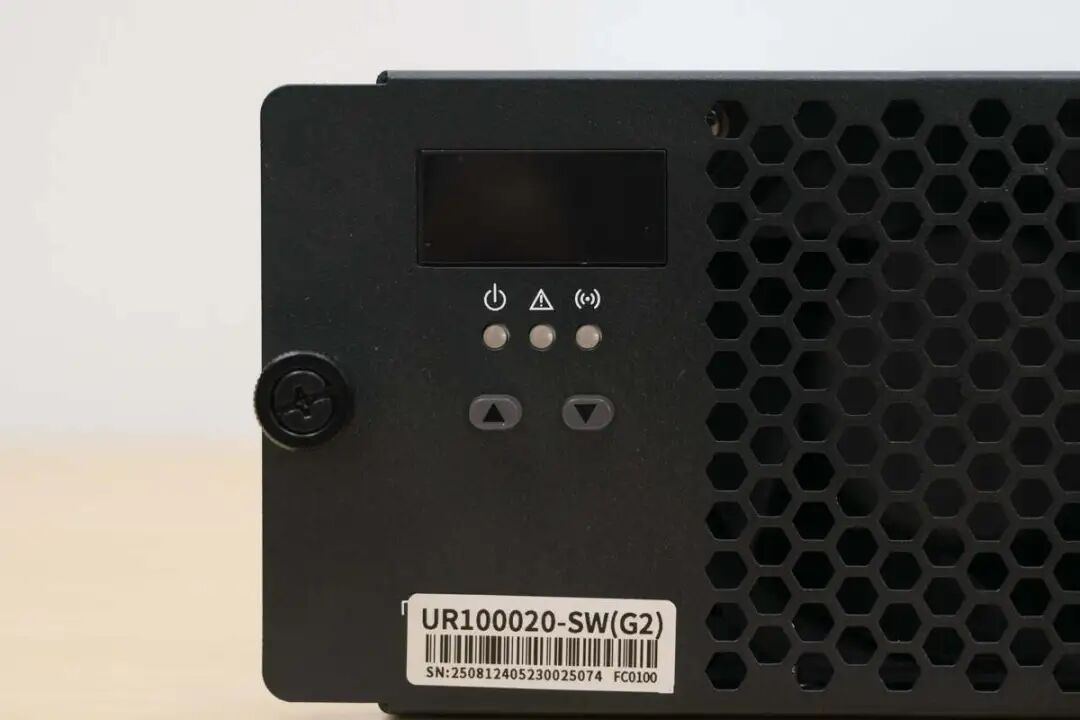

左侧LED显示屏，指示灯和按键特写。
面板提手辅助模块安装。

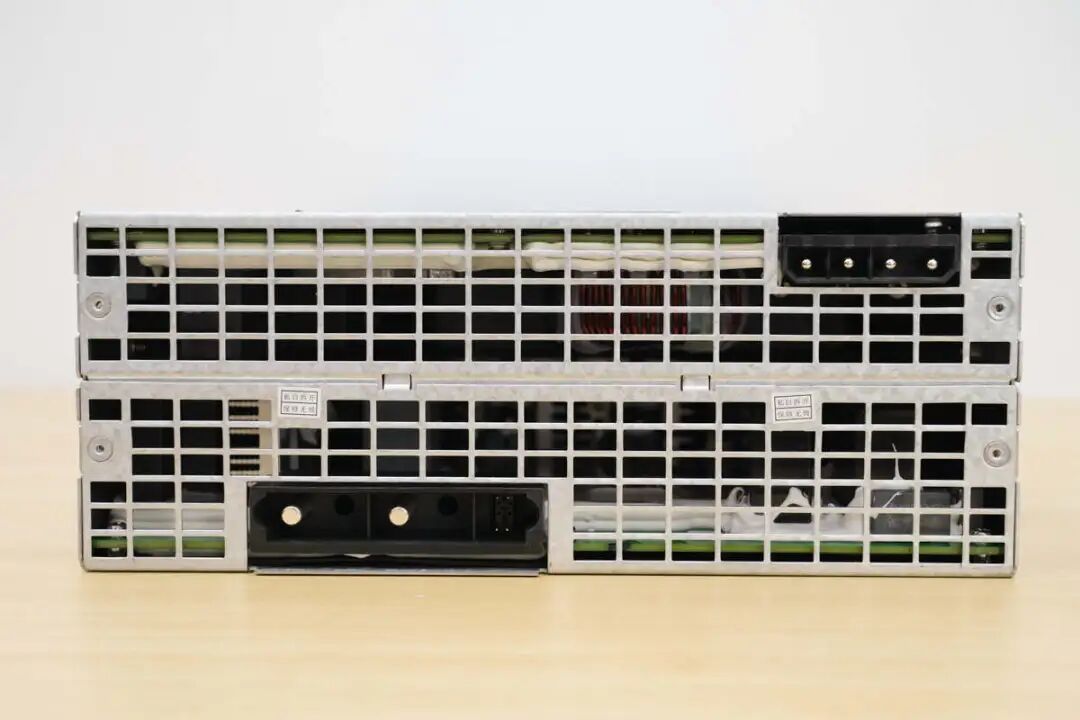

充电模块背面设有交流输入连接器和直流输出连接器。

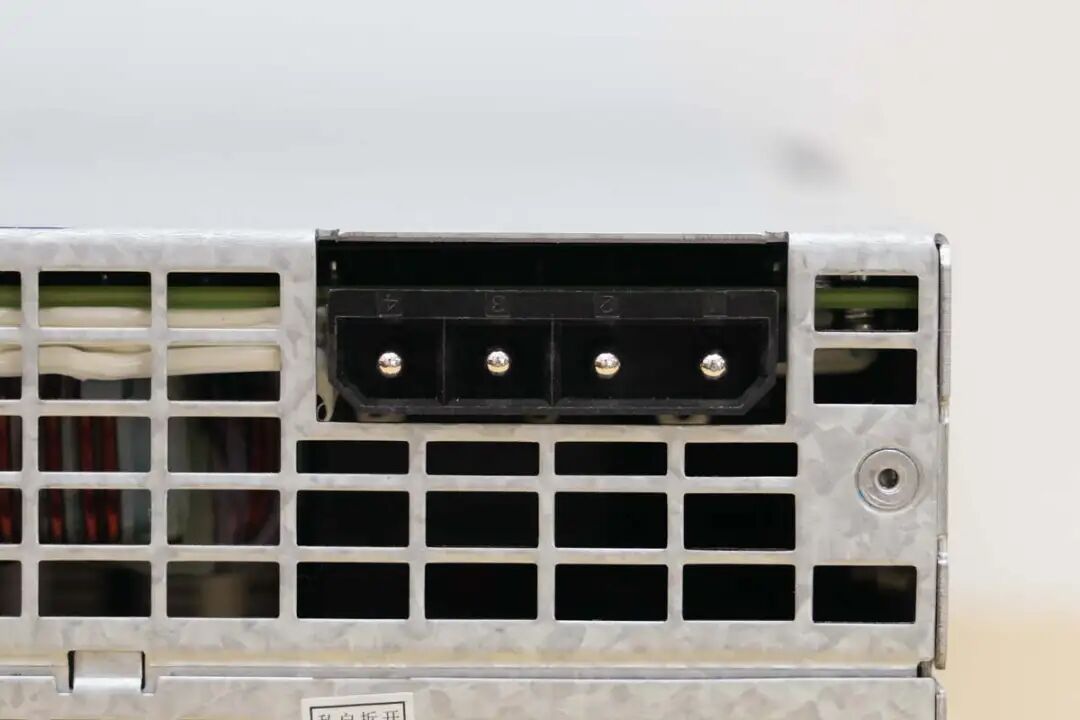

交流输入连接器为四针设计，并具有防反接设计。

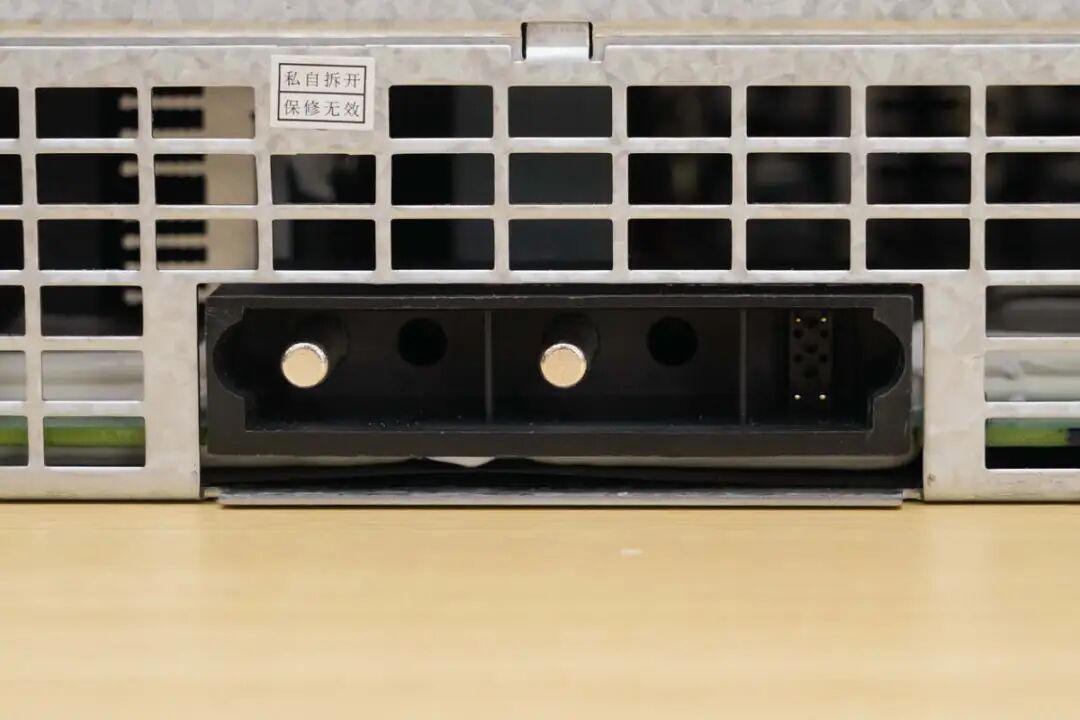

直流输出连接器和CAN通信接口特写。

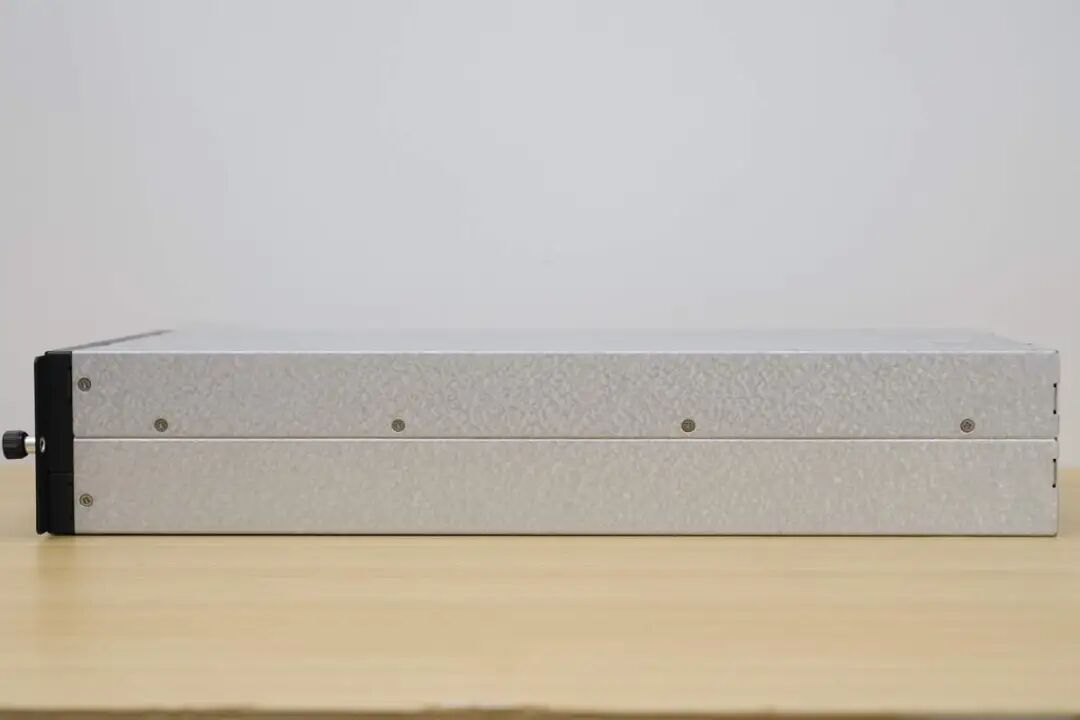

壳体侧面通过螺丝固定。

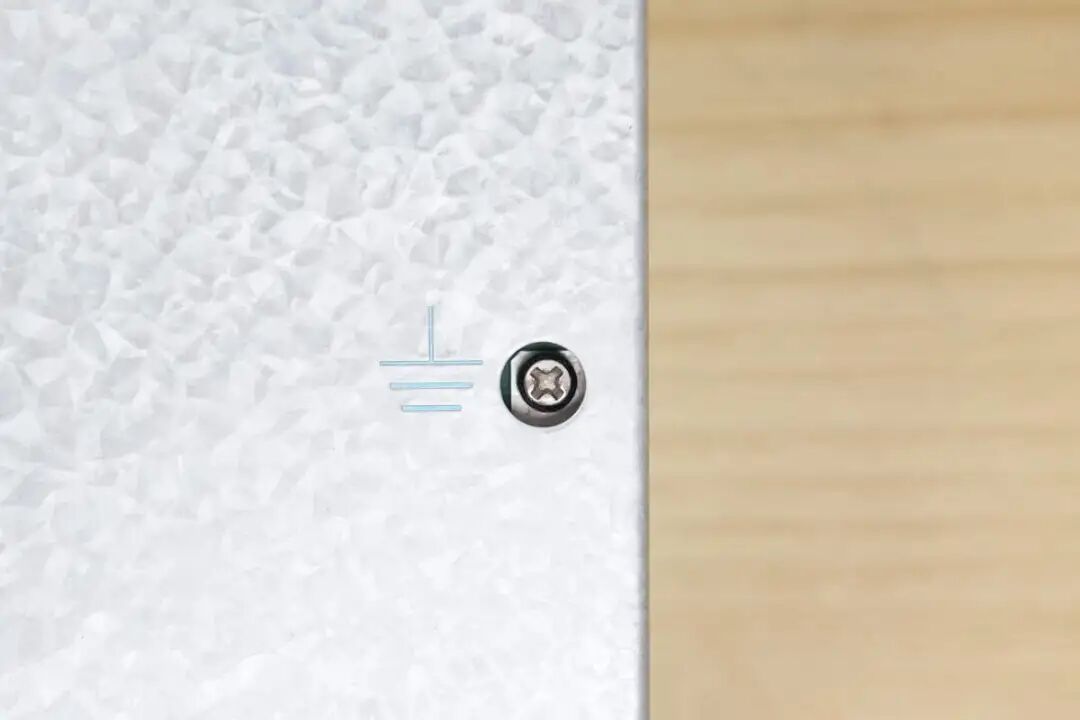

壳体正面设有接地螺丝。

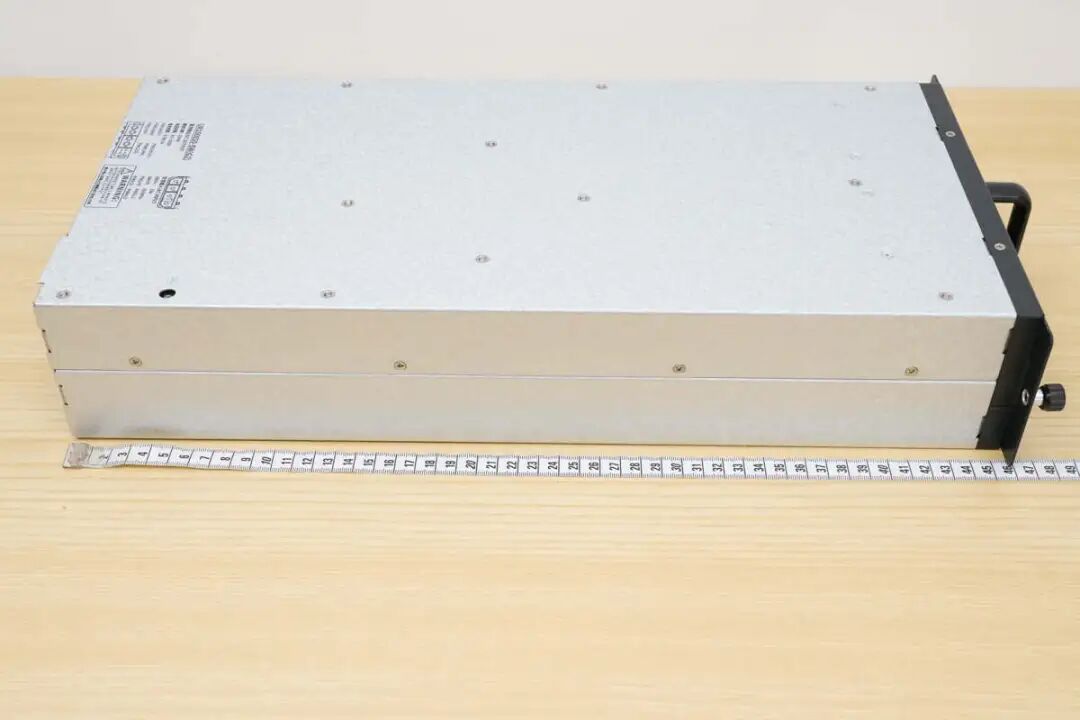

测得充电模块长度约为480mm。

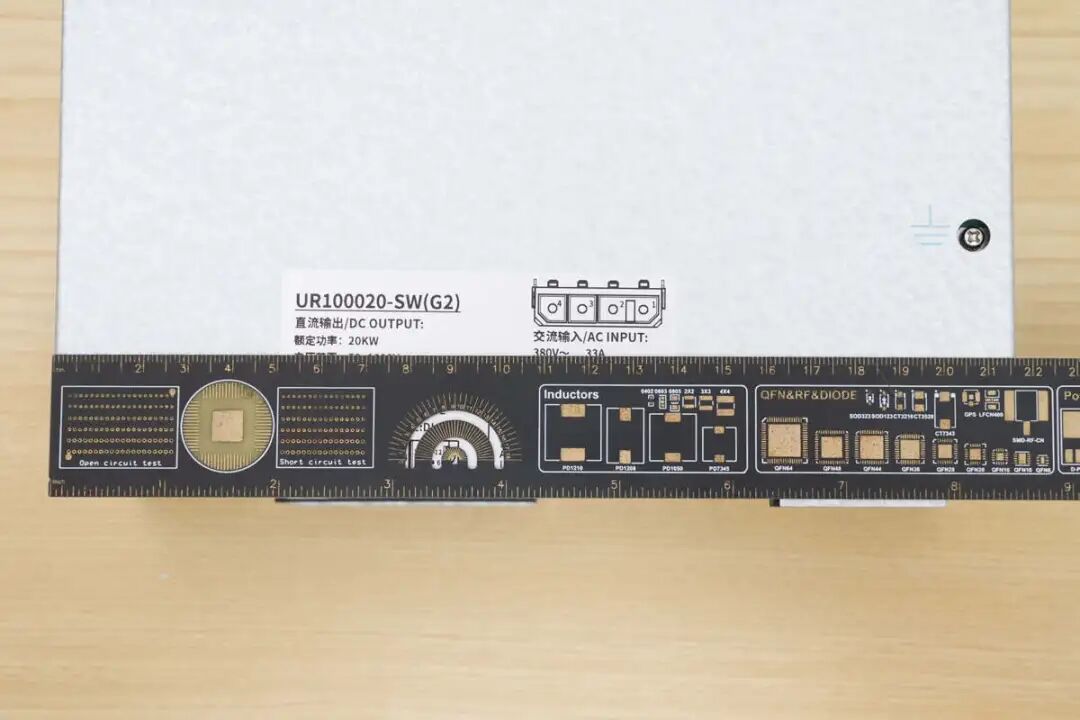

测得充电模块宽度约为217mm。

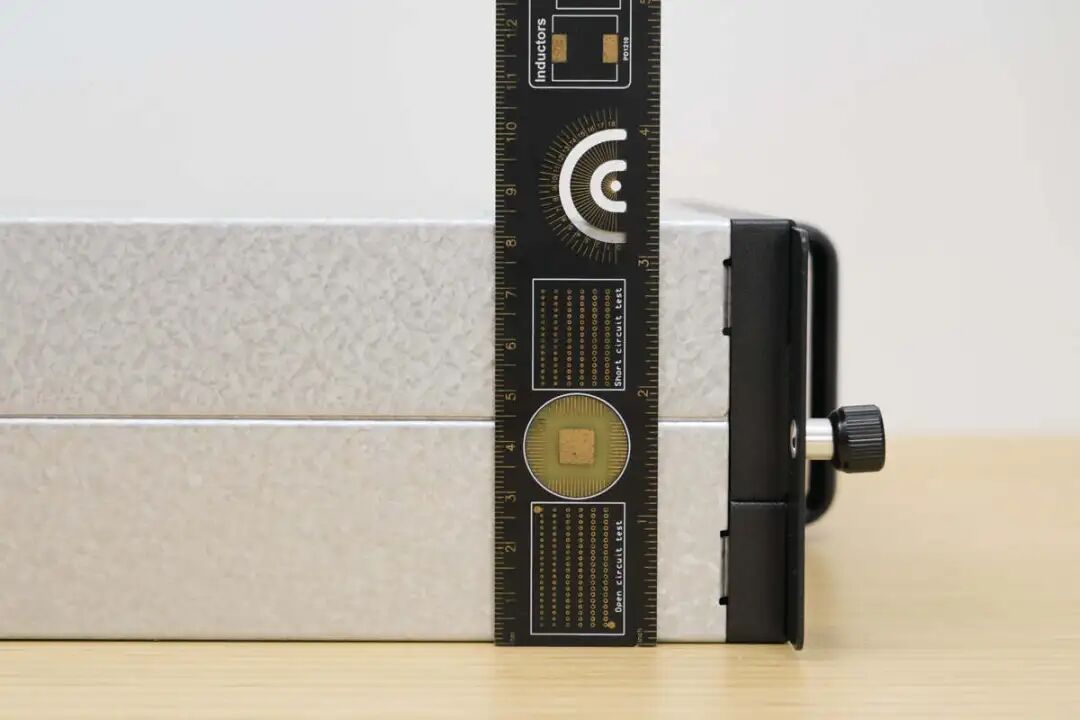

测得充电模块高度约为83mm。

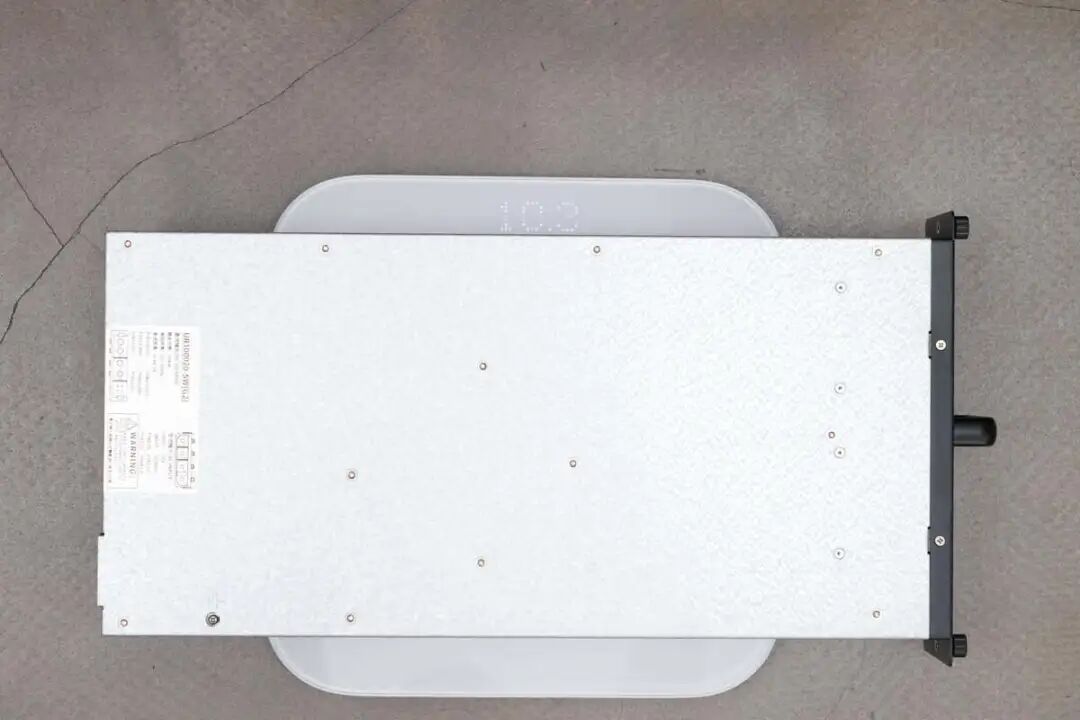

测得充电模块重量约为10.3kg。
优优绿能UR100020-SW充电模块拆解
看完了优优绿能这款新能源汽车充电模块的外观展示，下面就进行拆解，一起看看内部的设计和用料。

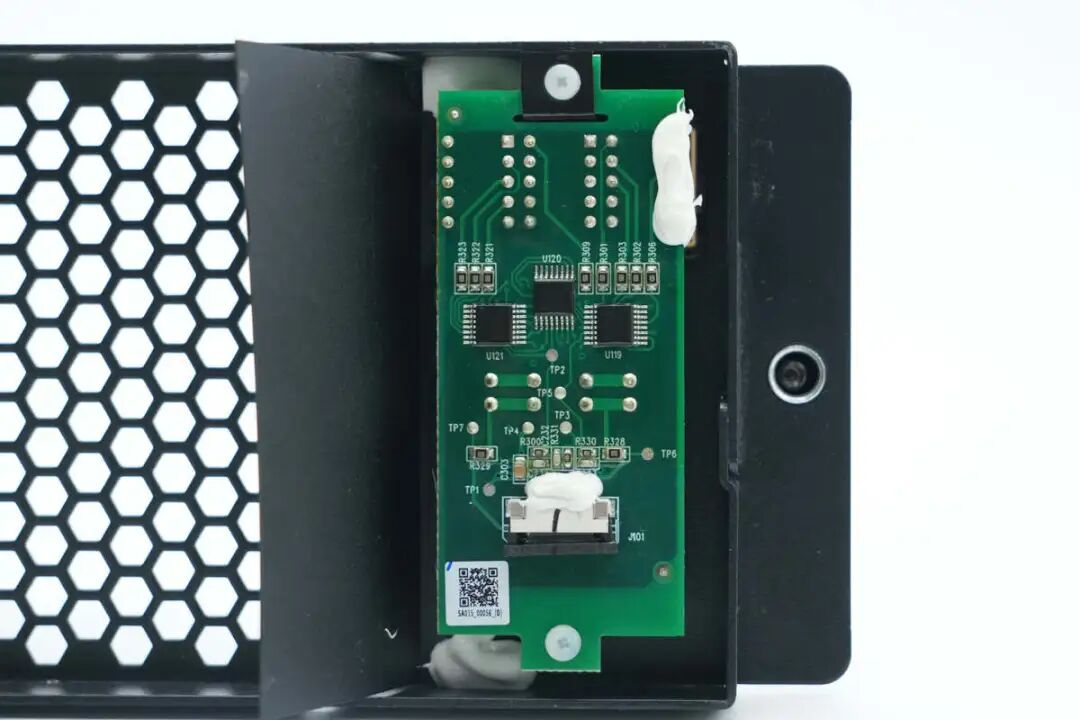

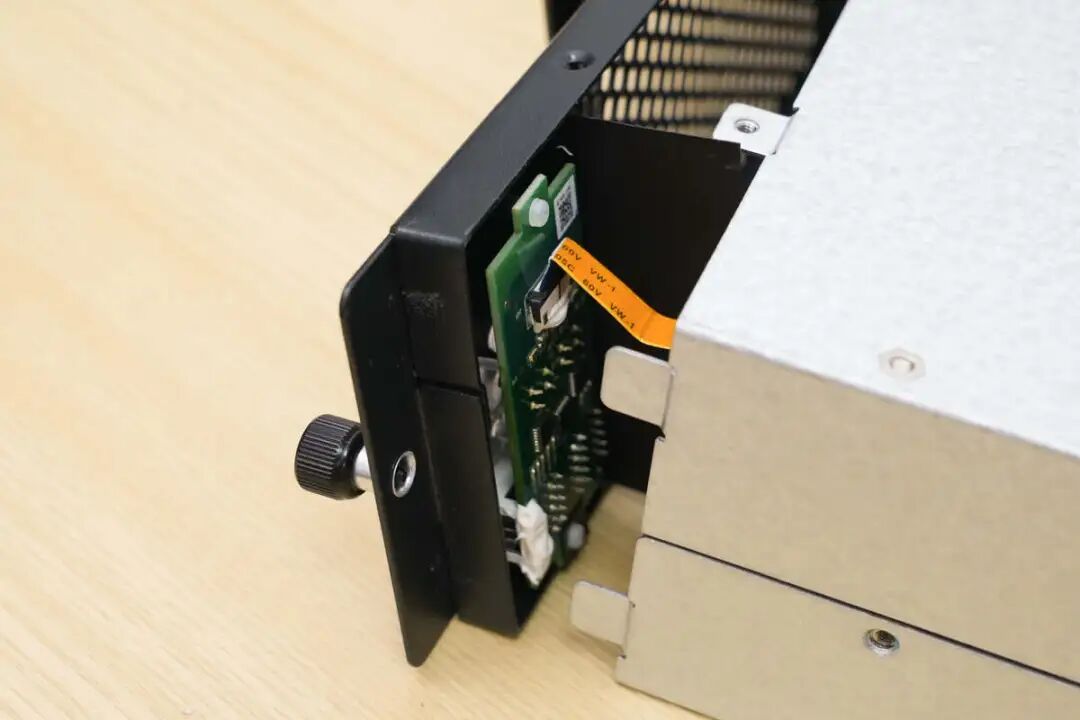

首先拆下模块前面板的固定螺丝，小板通过排线连接。
壳体内部设有连接器。

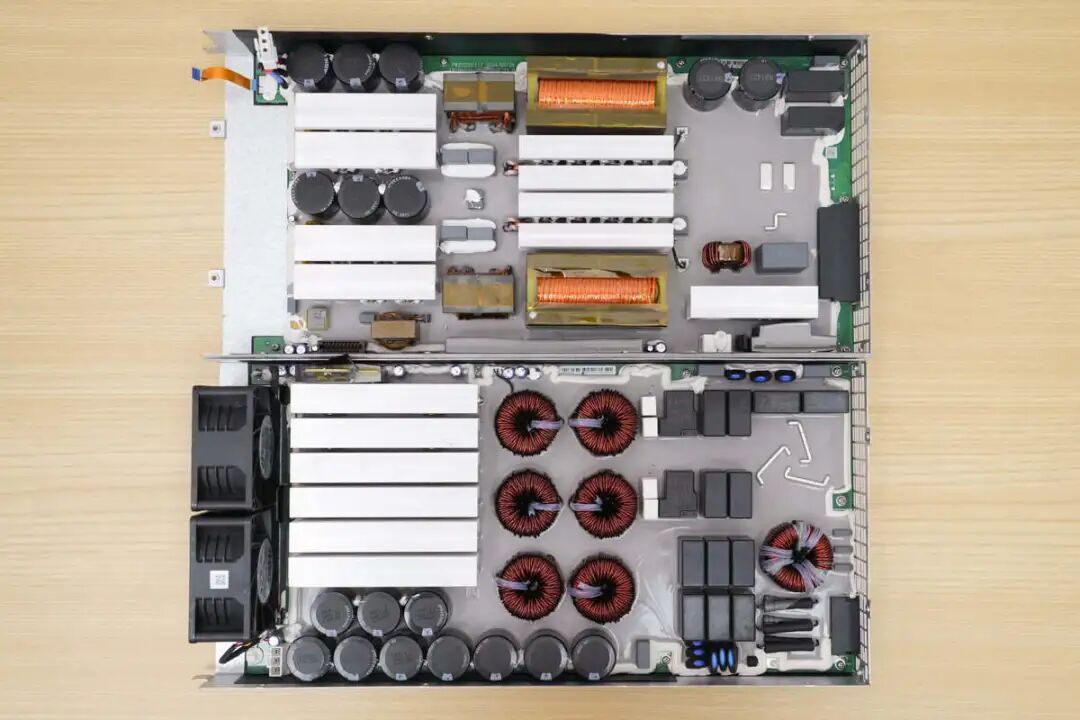

拧开固定螺丝，拆开充电模块外壳。上方壳体内部为LLC模块，下方壳体内部为PFC模块。
拧下固定螺丝，取出PFC模块。

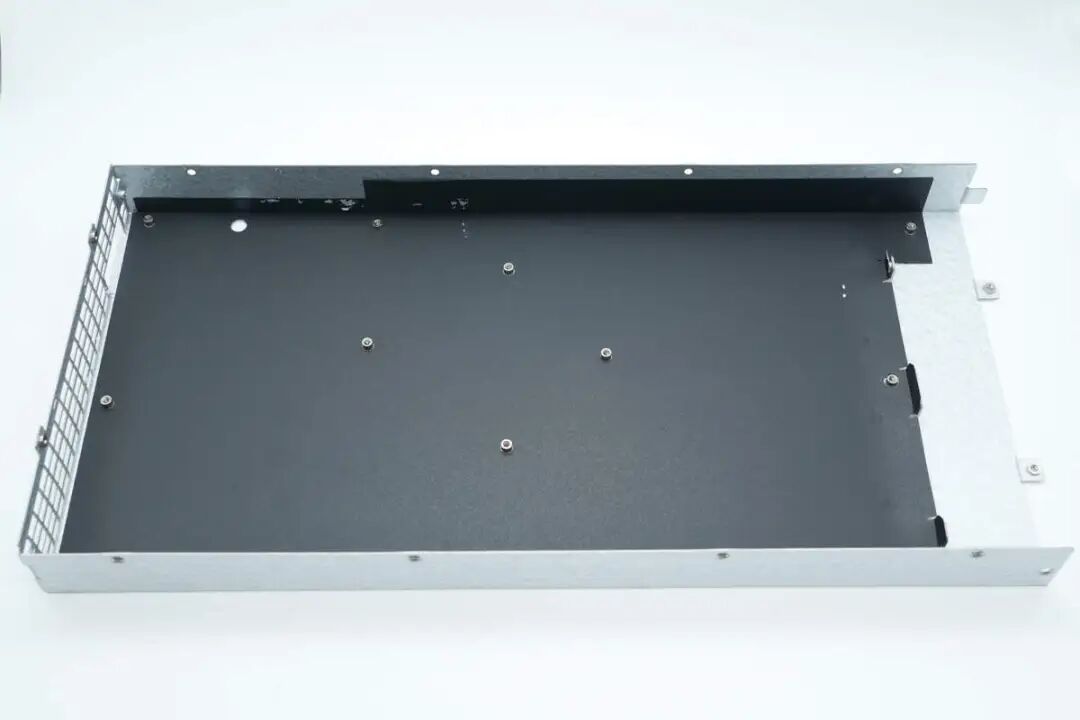

壳体内部设有麦拉片绝缘。
PCBA模块采用灌胶工艺，密封防潮，提升可靠性。

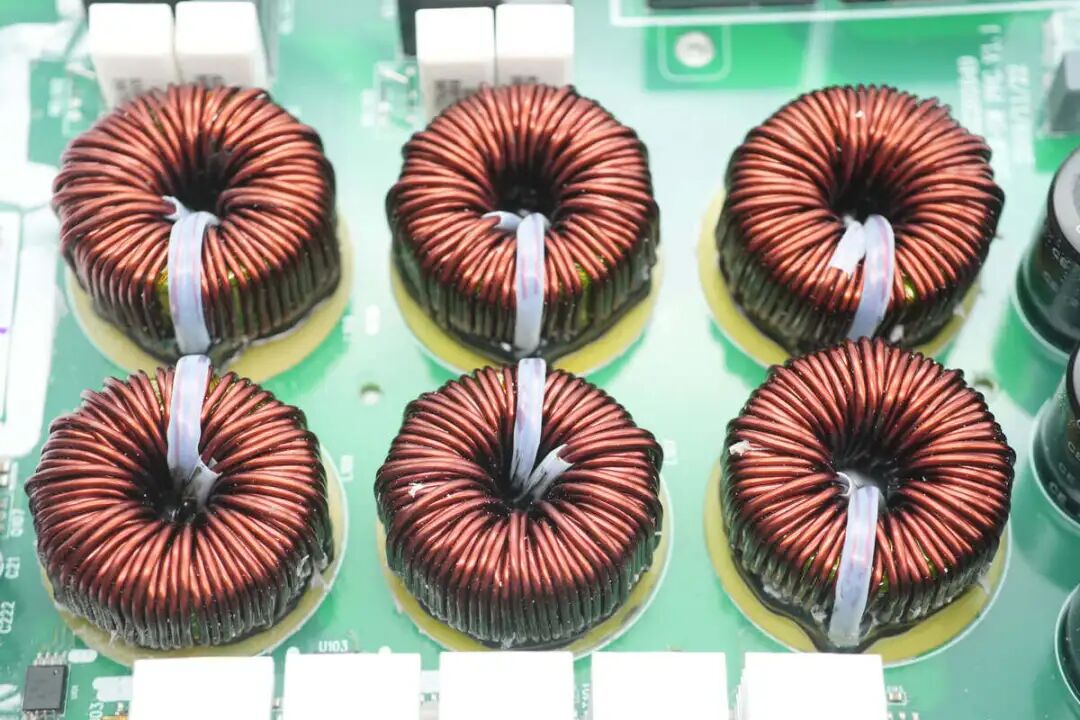

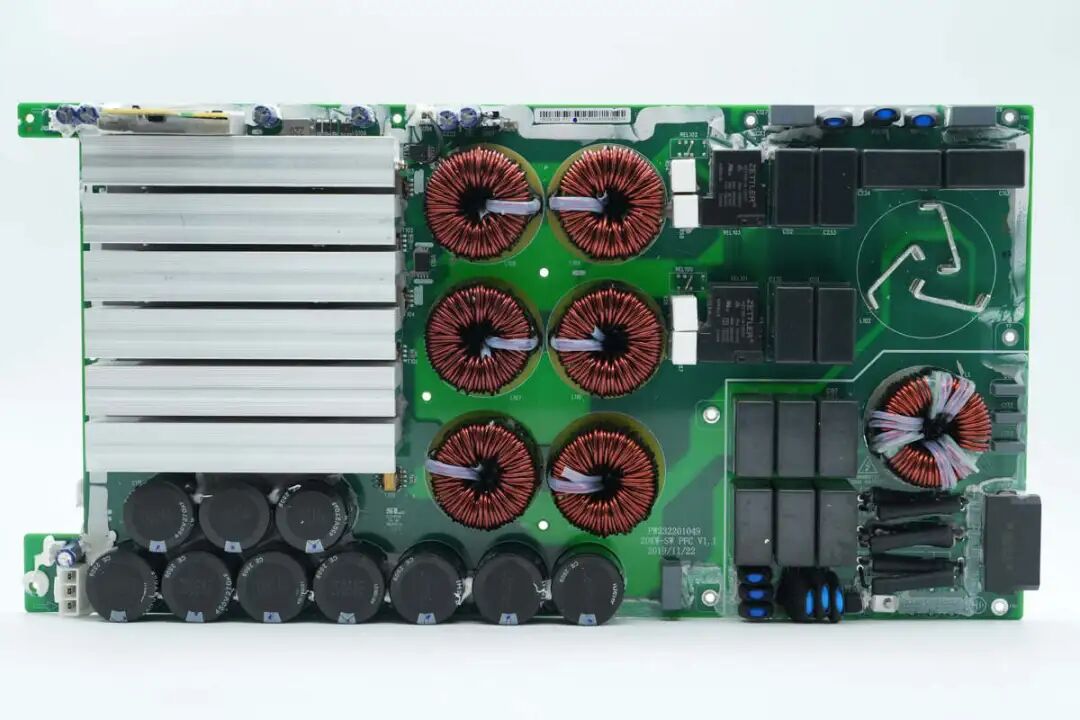

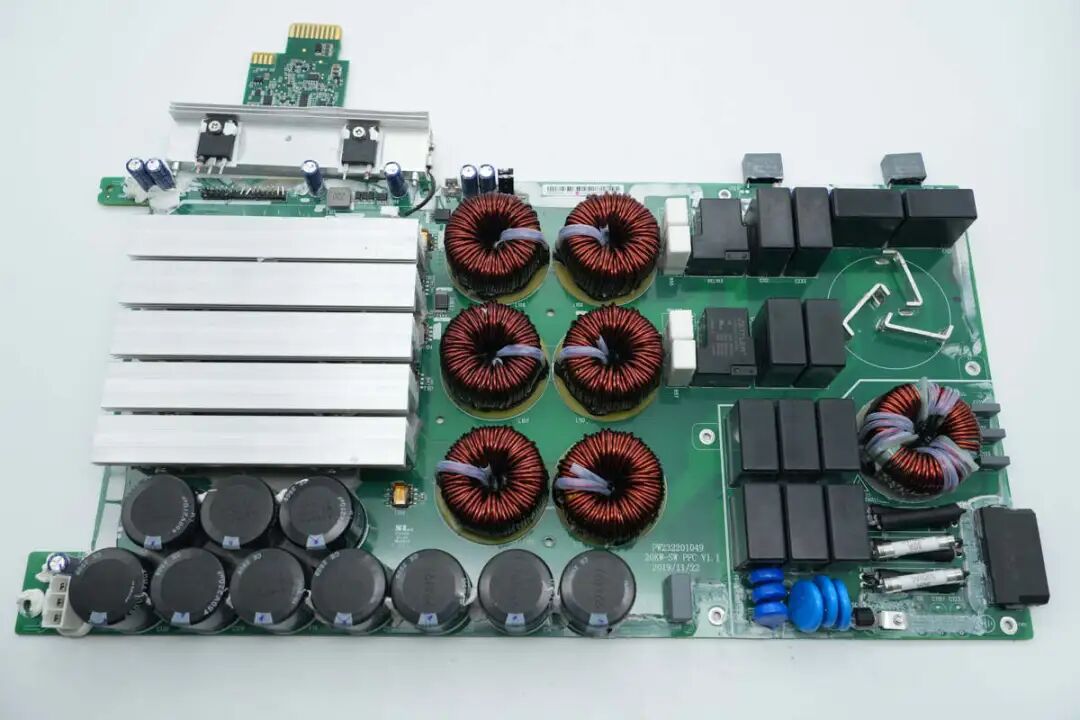

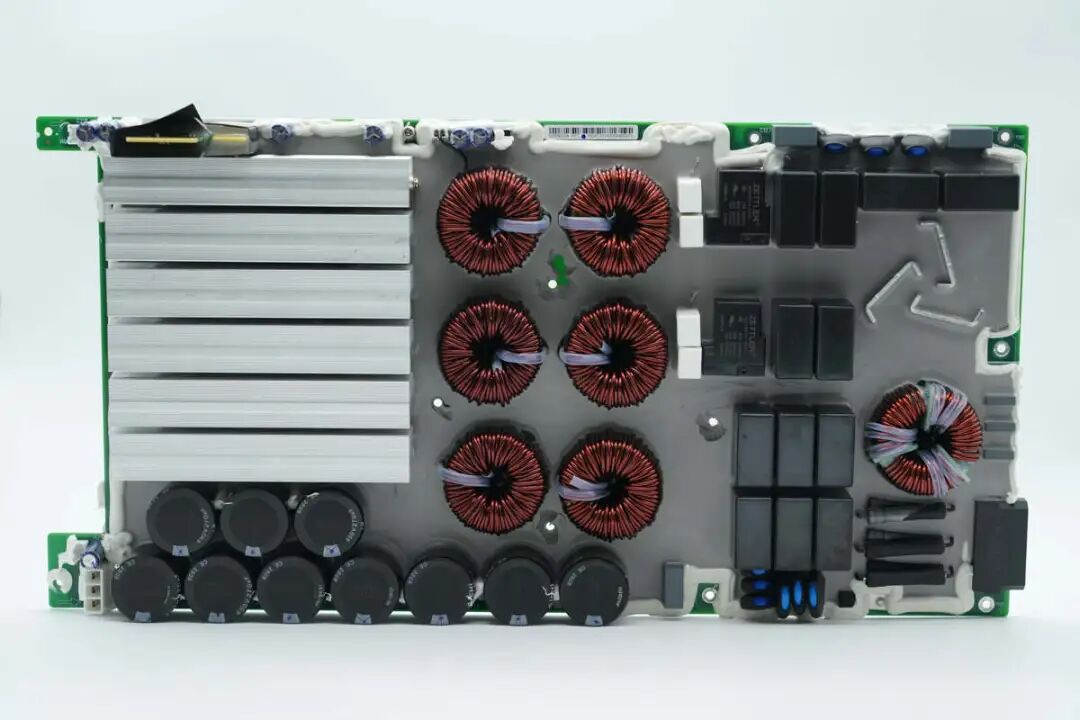

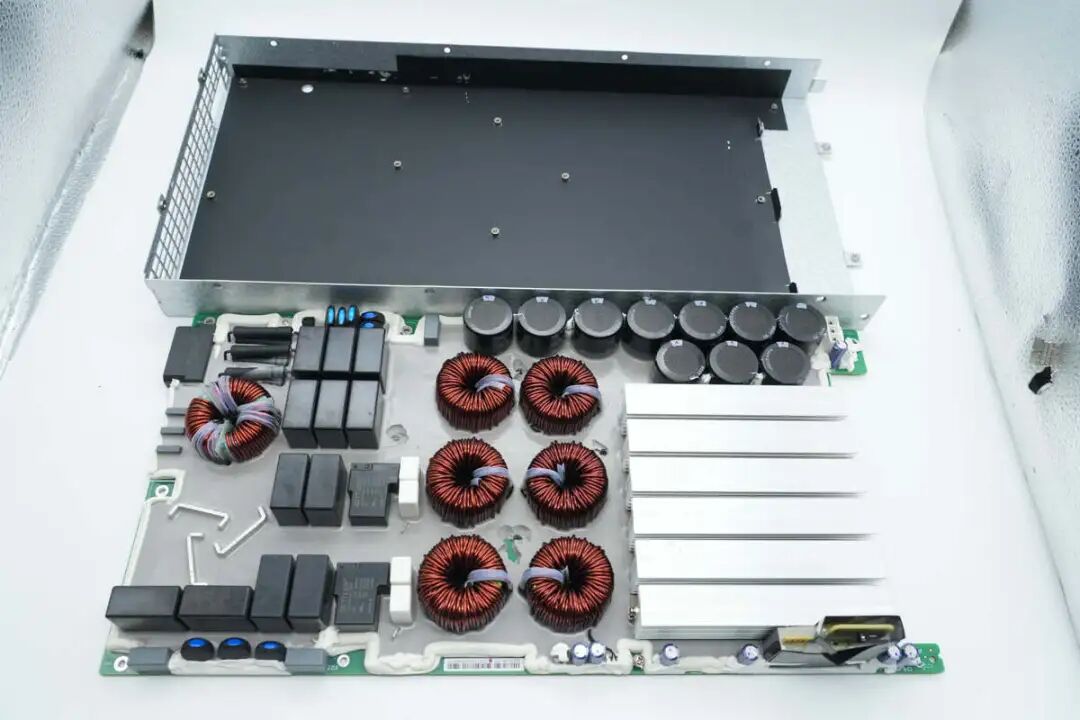

PFC模块一览，右下角为交流输入端，设有连接器，保险丝，压敏电阻，气体放电管，安规X2电容，共模电感和薄膜Y电容。右侧上方设有继电器和启动电阻。中间位置设有PFC升压电感，左侧上方设有控制小板，下方设有散热片，为PFC开关管和整流管散热，左下方和底部设有高压滤波电容和连接器。
PFC模块背面设有电源主控芯片，电流取样电阻，稳压芯片，运放，栅极驱动器和隔离光耦。
拆下控制小板和一组散热片，继续进行拆解。

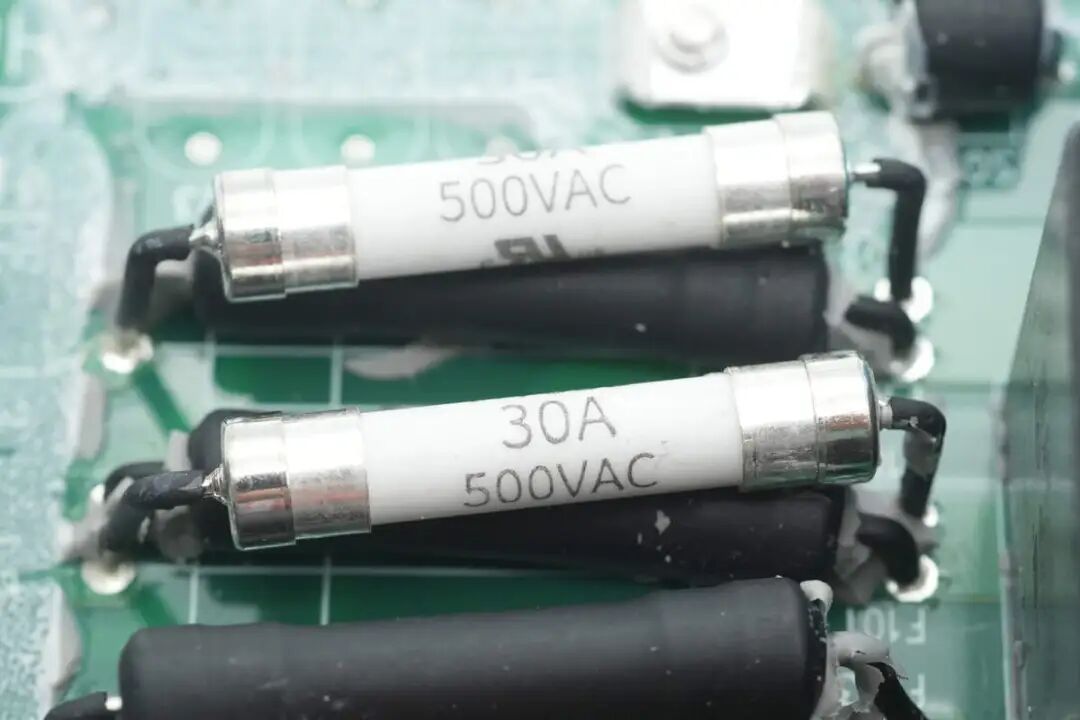

输入端保险丝规格为30A 500VAC，每相输入使用两颗并联，外套热缩管绝缘。

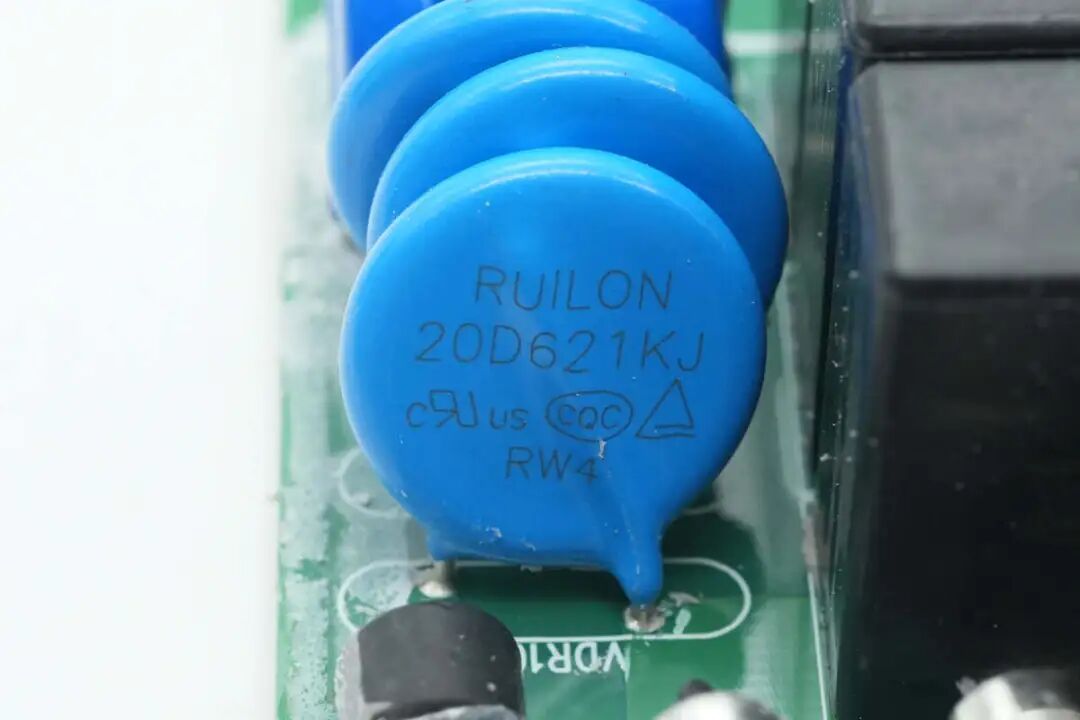

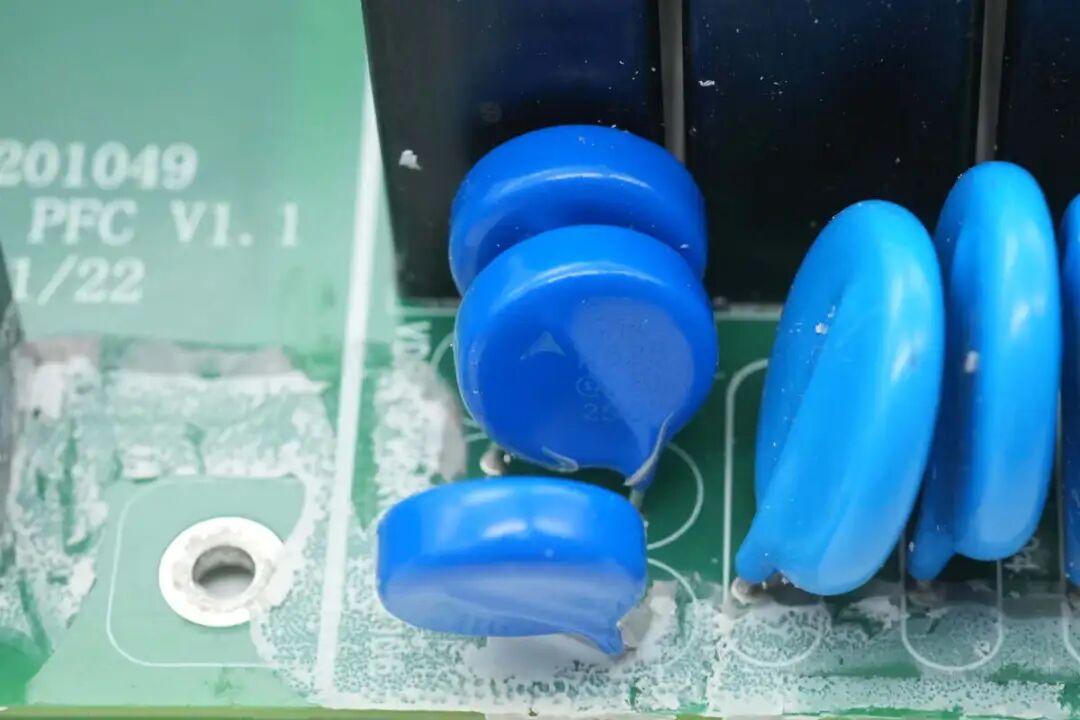

三颗压敏电阻来自瑞隆源，型号20D621KJ，用于吸收过压浪涌。
气体放电管外套热缩管绝缘。

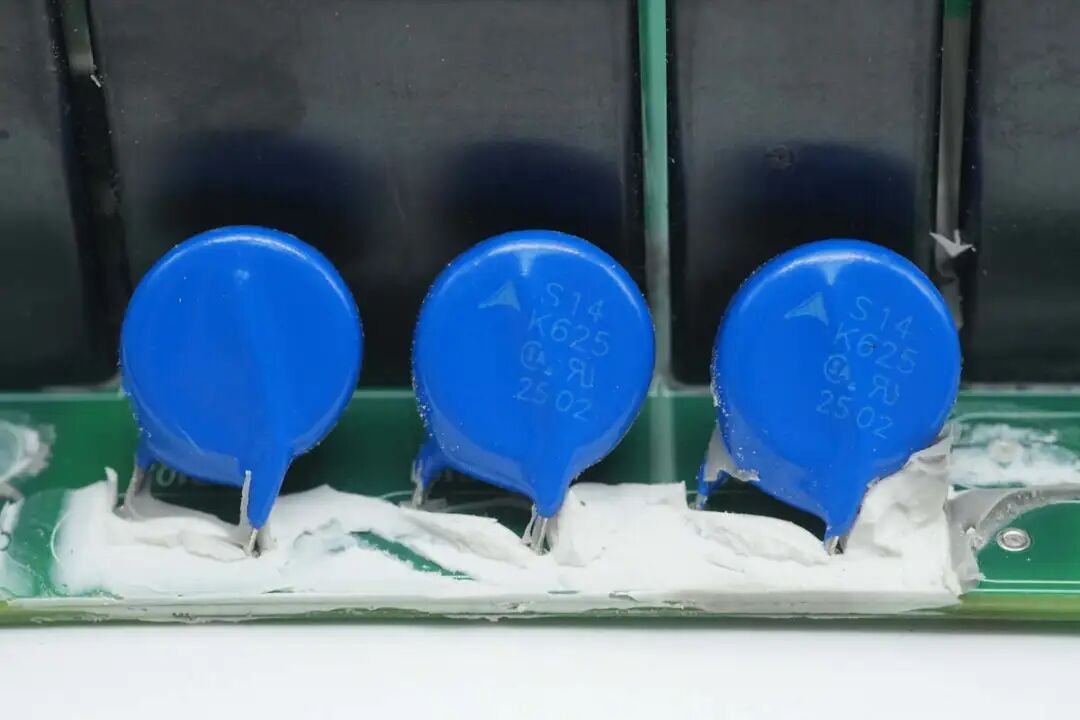

三颗压敏电阻来自TDK，丝印S14K625，用于吸收过压浪涌。

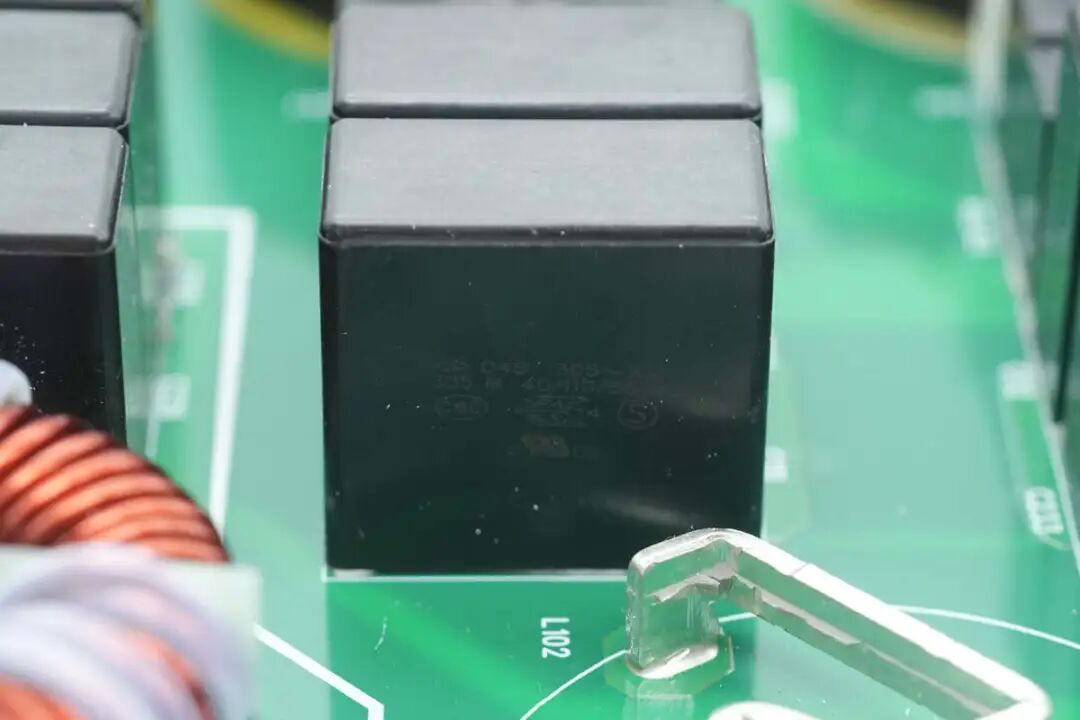

安规X2电容来自厦门法拉电子，规格为3.3μF，共计12颗。

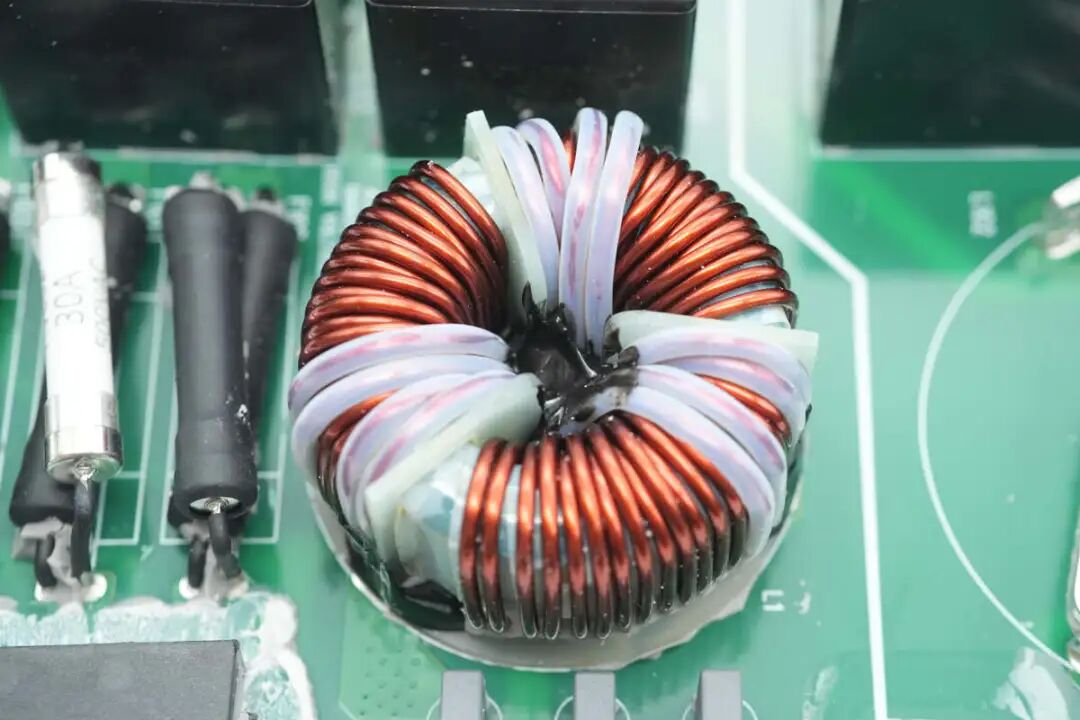

共模电感使用漆包线绕制。

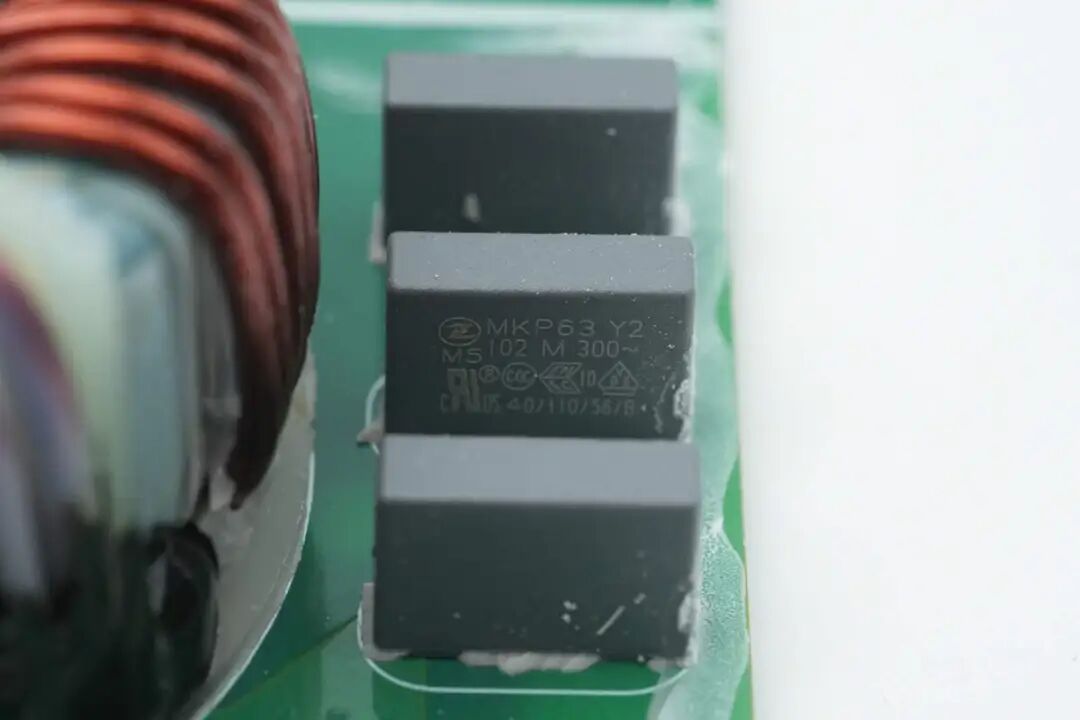

三颗薄膜Y电容特写。
输出端设有三颗压敏电阻用于吸收过压浪涌。

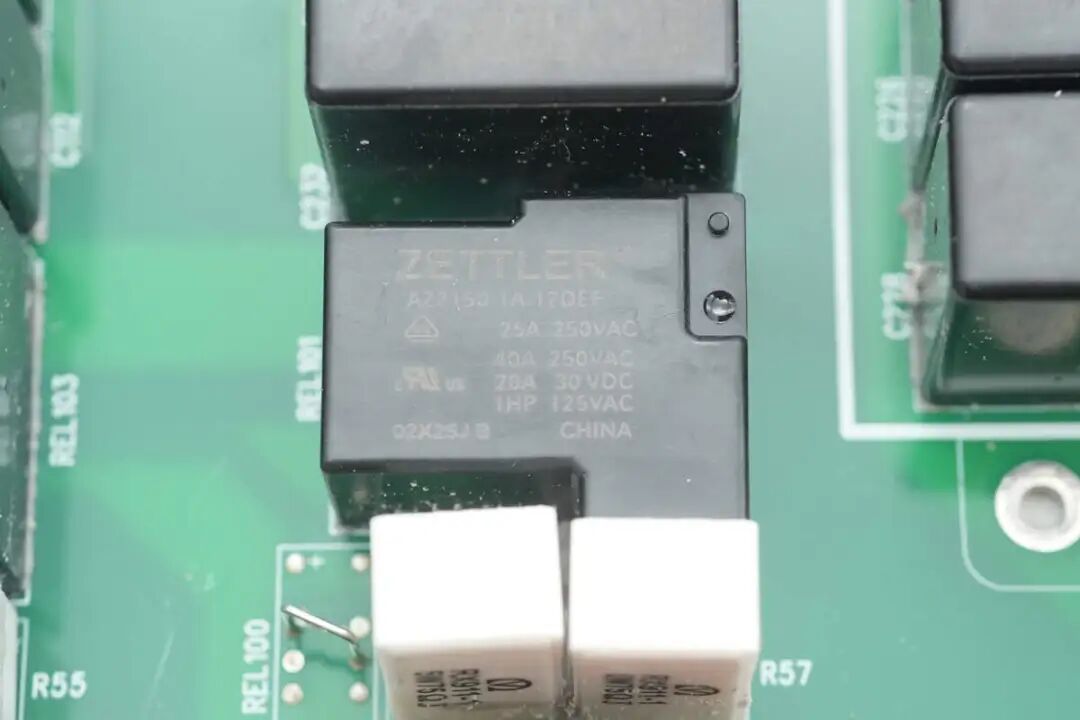

软启动继电器来自塞特勒，型号AZ2150 1A-12DEF，内置一组常开触点，触点容量为40A，线圈电压为12V，具备F级绝缘。

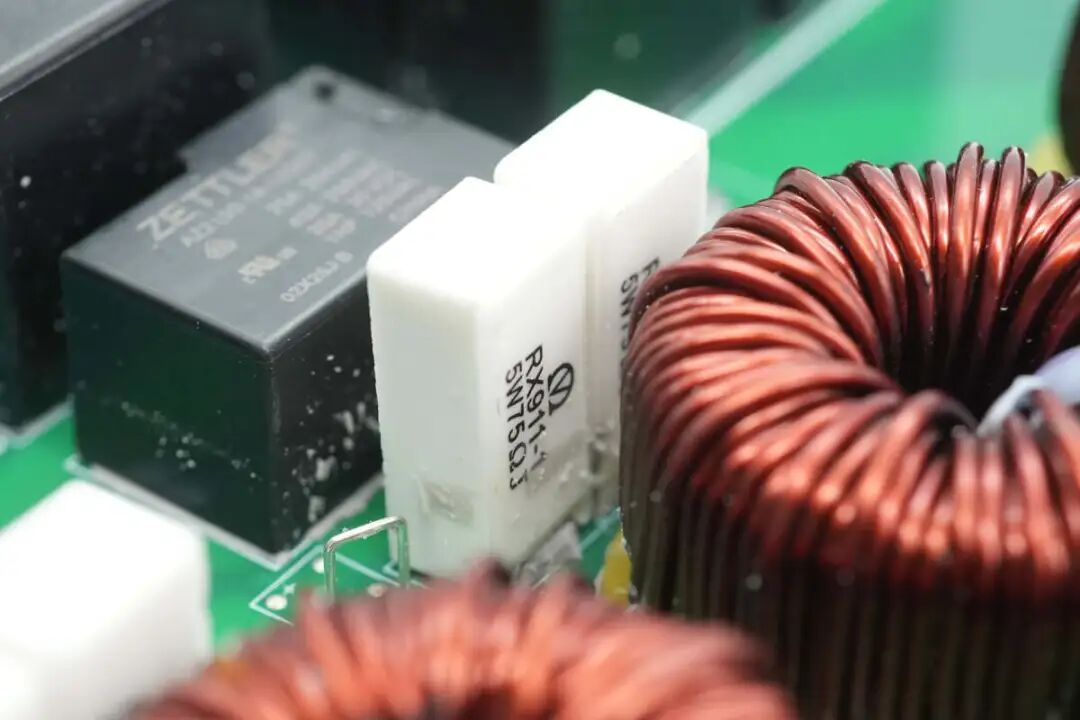

软启动电阻来自永星电子，为RX911型线绕电阻器，规格为5W75Ω，两颗串联。
PFC电感采用磁环绕制，底部设有电木板绝缘。

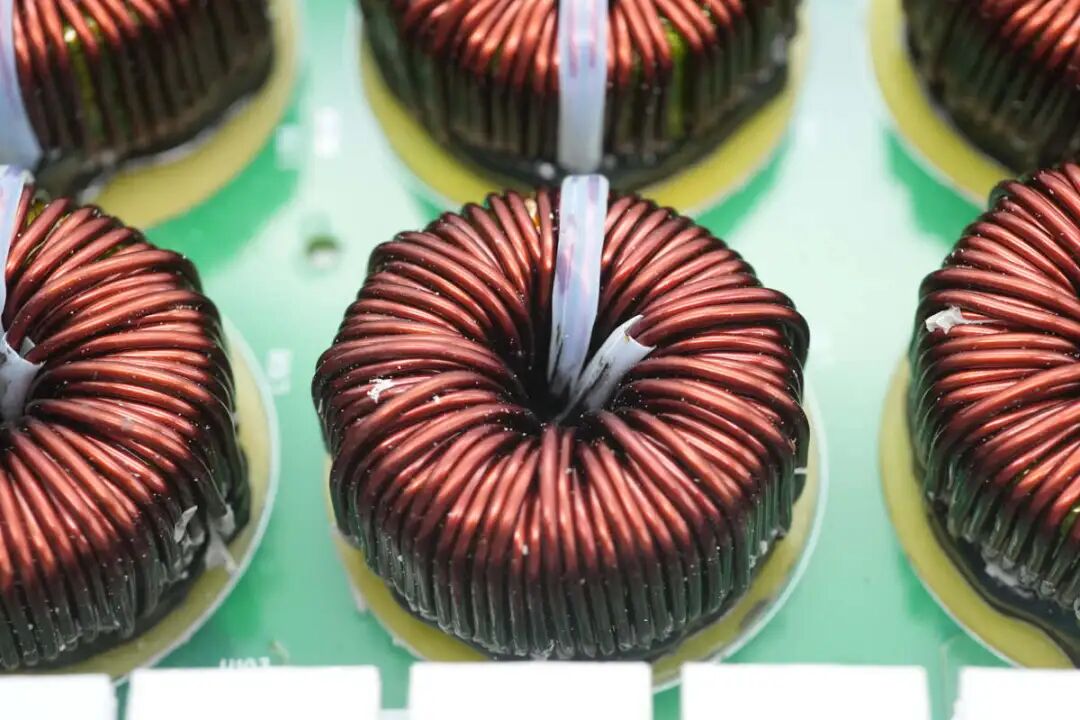

PFC电感采用双线并绕。

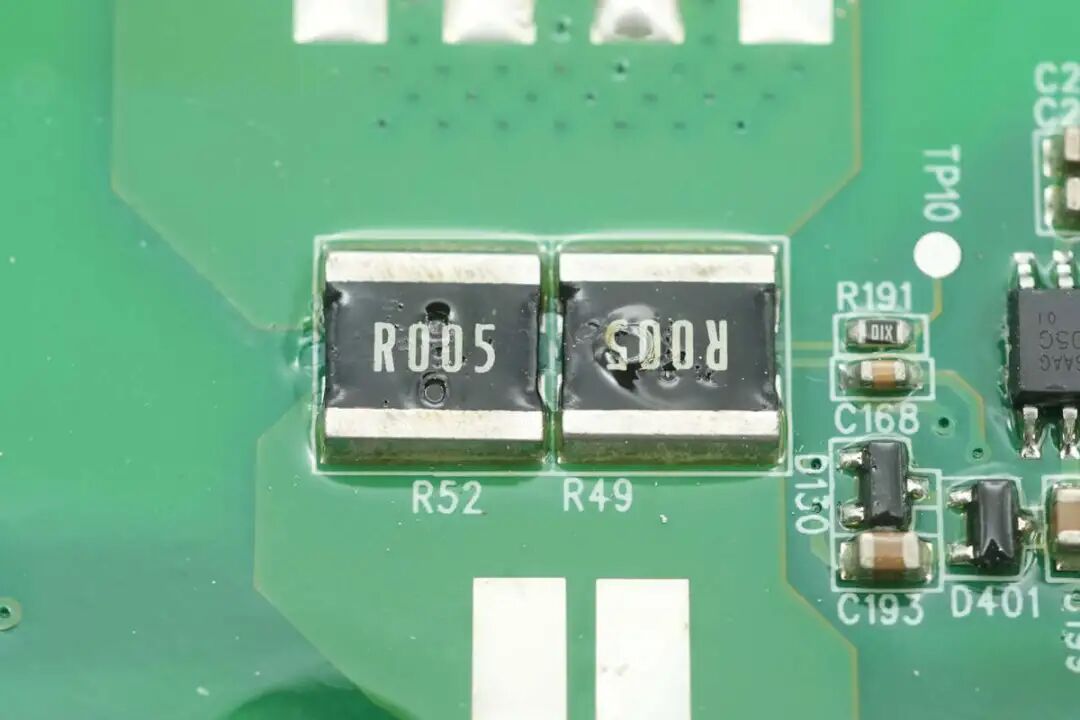

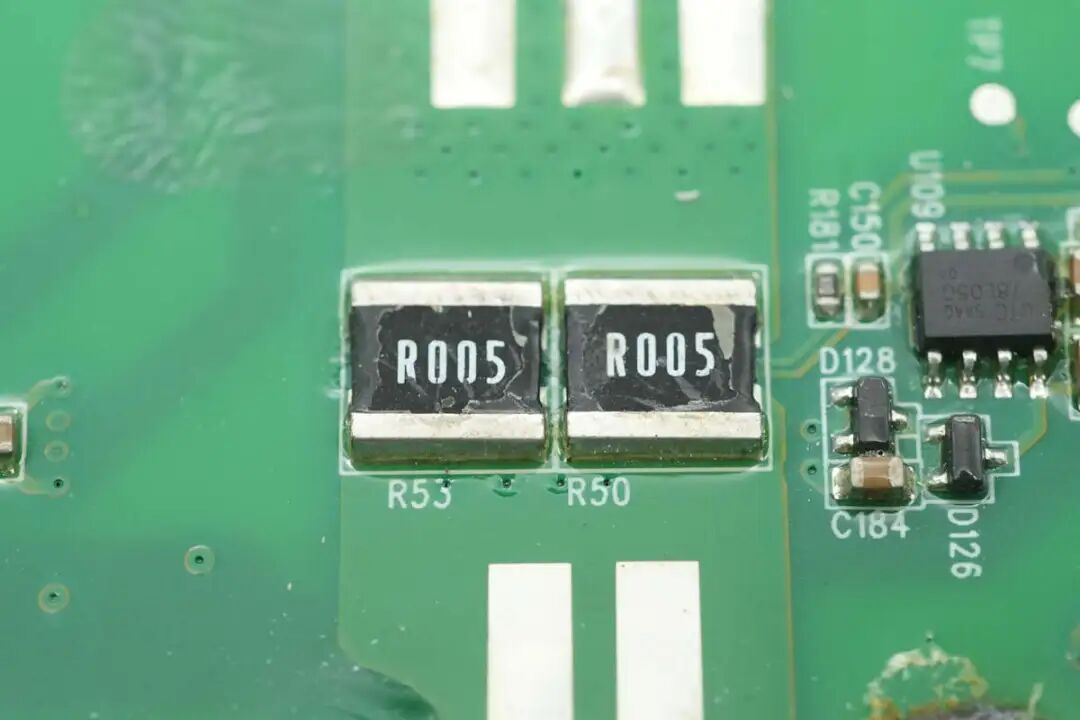

两颗5mΩ取样电阻并联，用于检测输入电流。

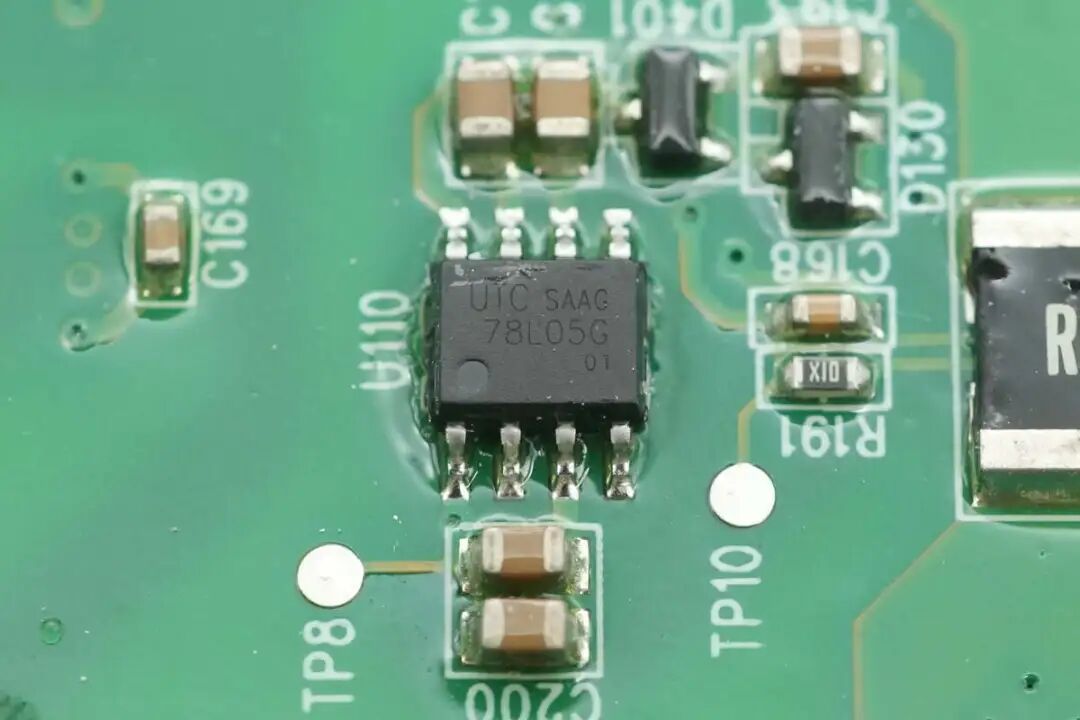

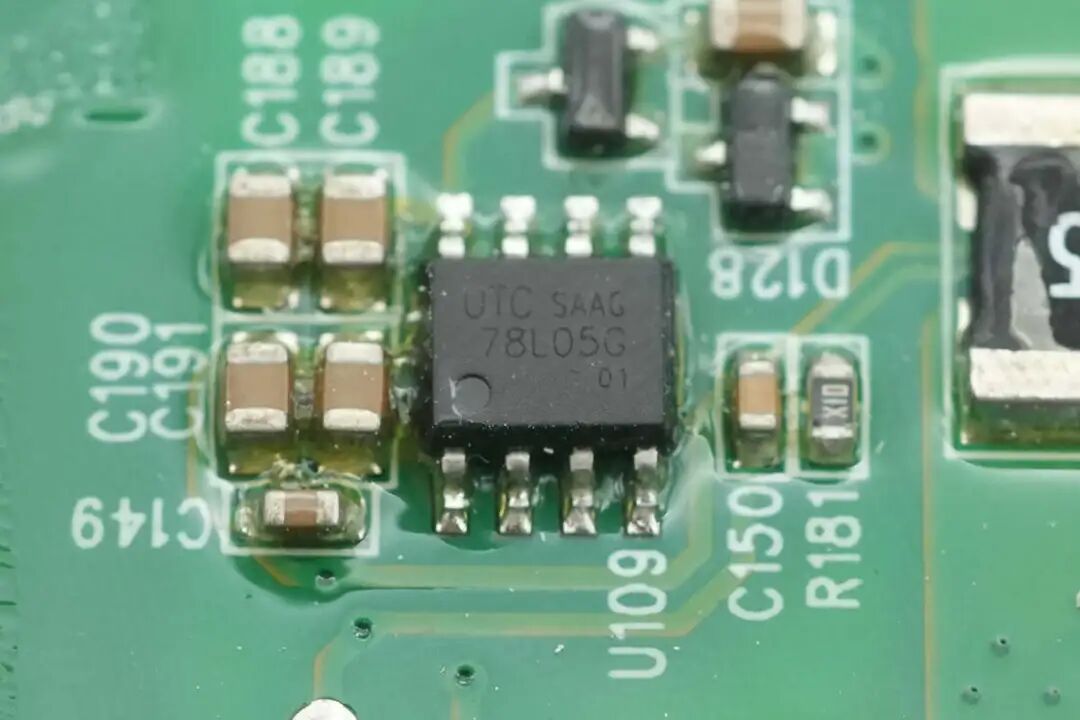

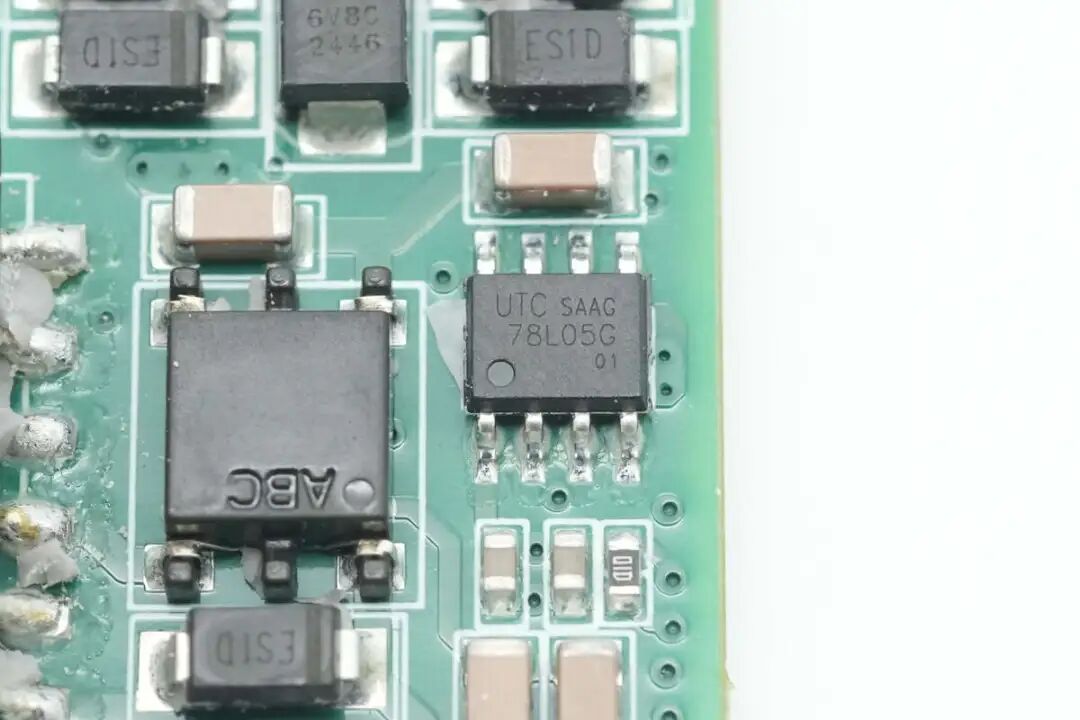

稳压芯片来自友顺，型号UTC78L05G，芯片支持30V输入电压，输出电压为5V，输出电流100mA，SOP-8封装。

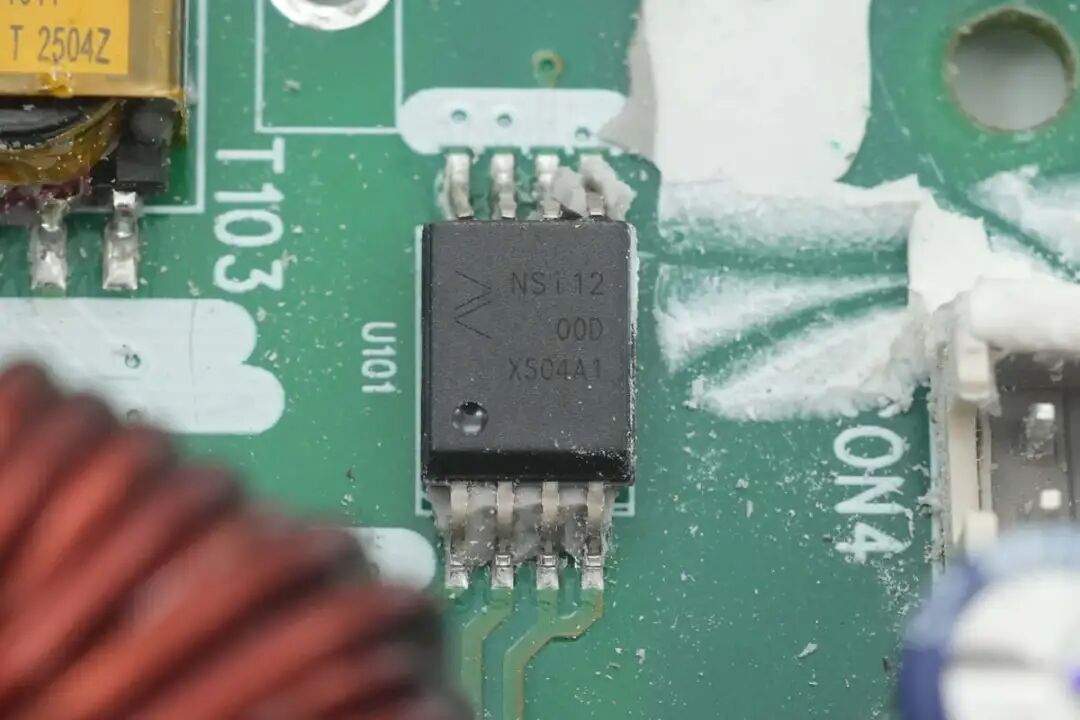

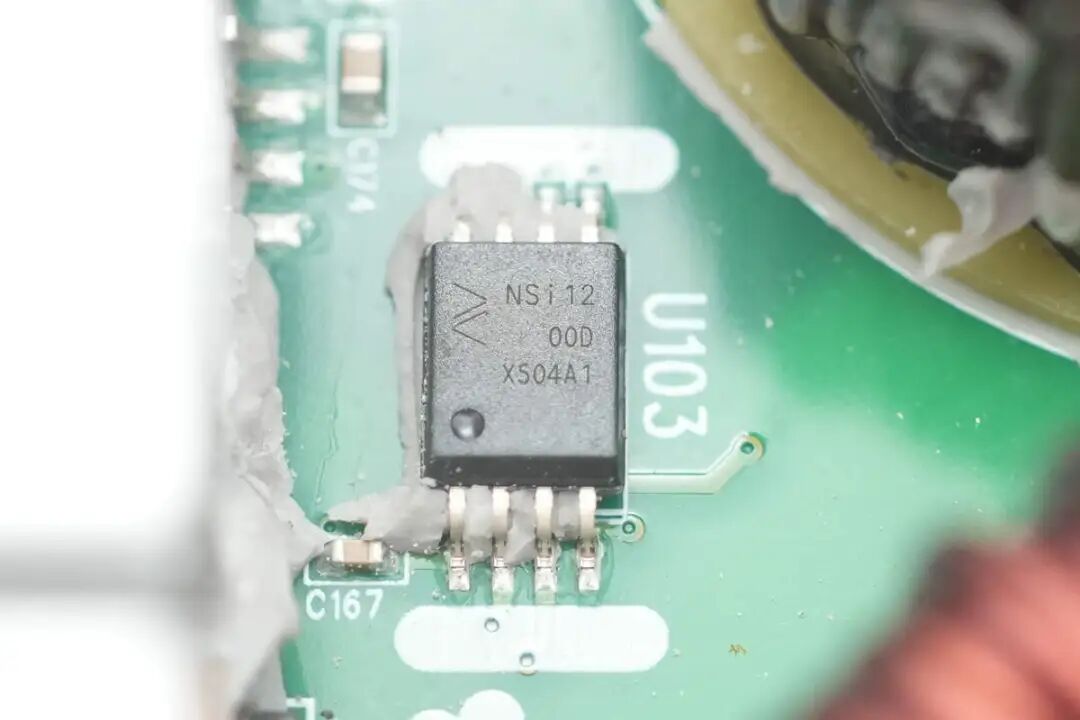

隔离放大器来自纳芯微，型号NSi1200，是一颗隔离电流采样运放，支持5000Vrms绝缘电压，采用SOW8封装。
另一组电流取样电阻规格相同。
稳压芯片采用友顺UTC78L05G。
隔离放大器采用纳芯微NSi1200。

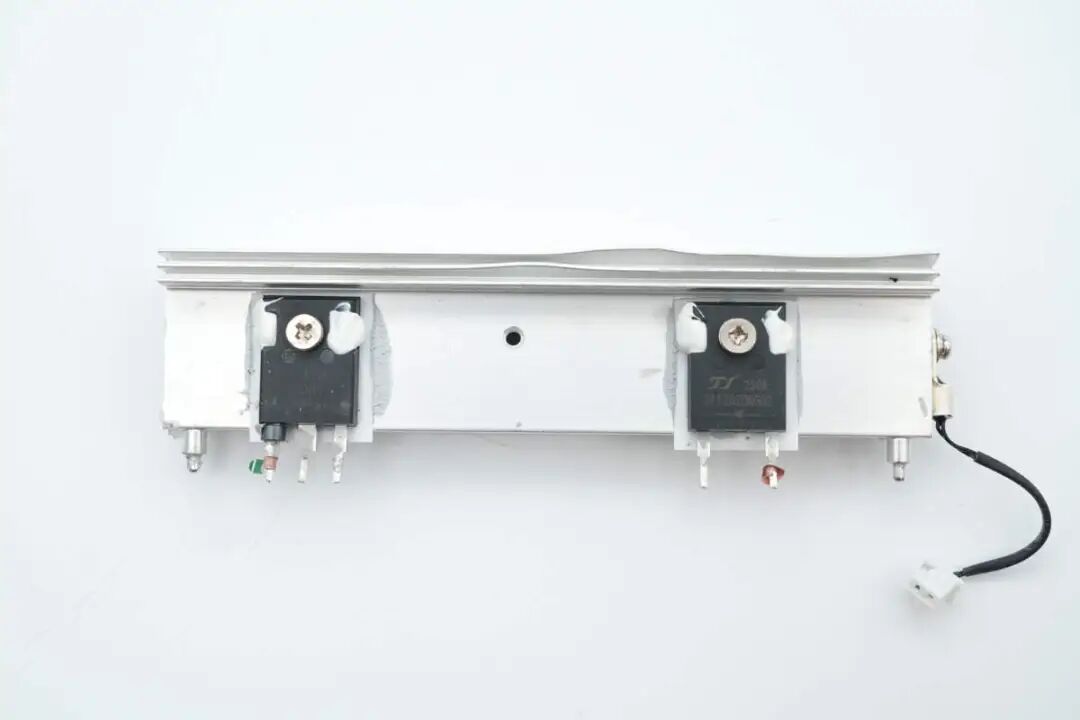

散热片上固定PFC开关管和整流管。

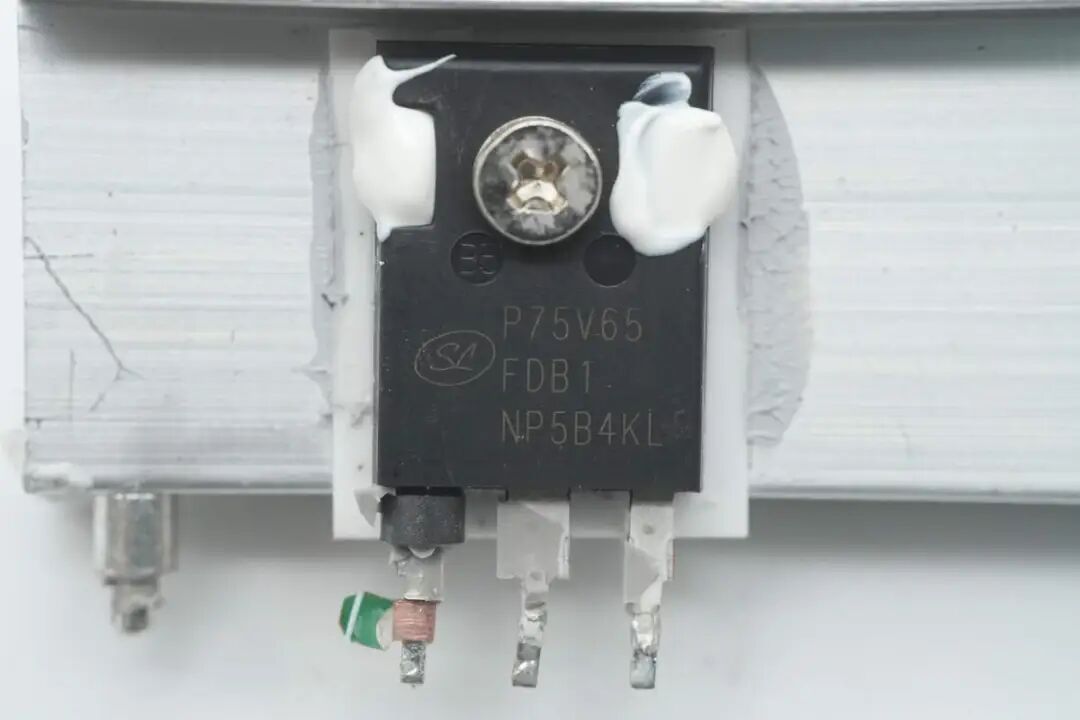

PFC开关管来自士兰微电子，型号SGTP75V65FDB1P7，为高速IGBT，规格为650V 75A，采用TO-247-3L封装。

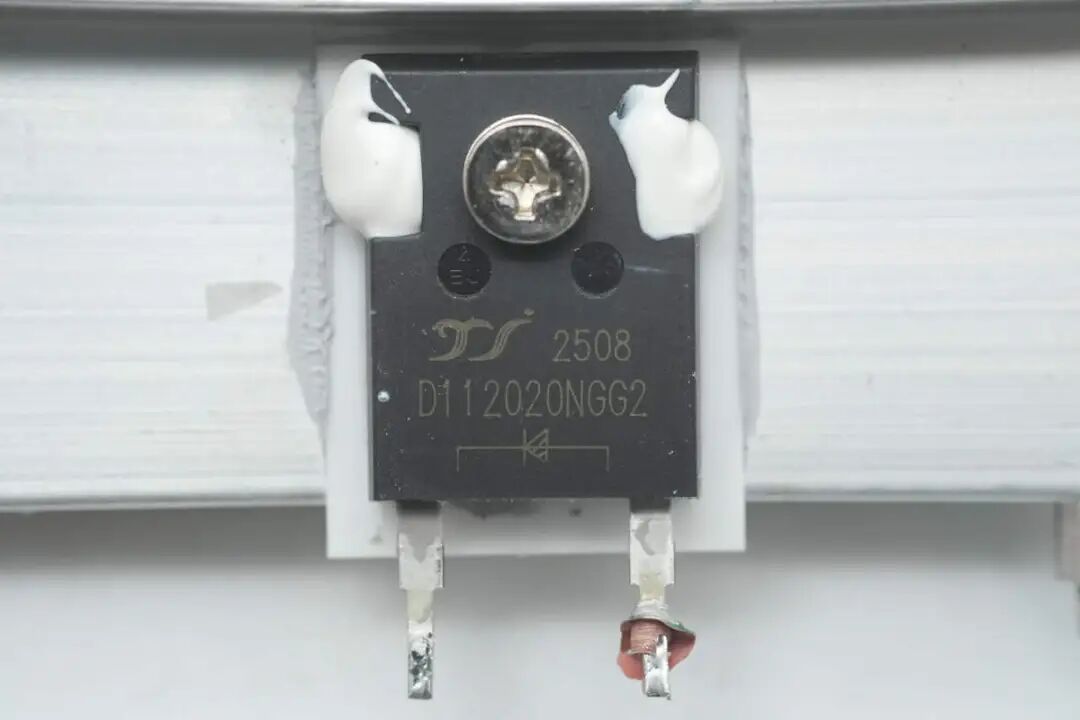

PFC整流管来自扬杰科技，型号YJD112020NGG2，为1200V耐压的碳化硅二极管，电流33A，采用TO-247AC封装。

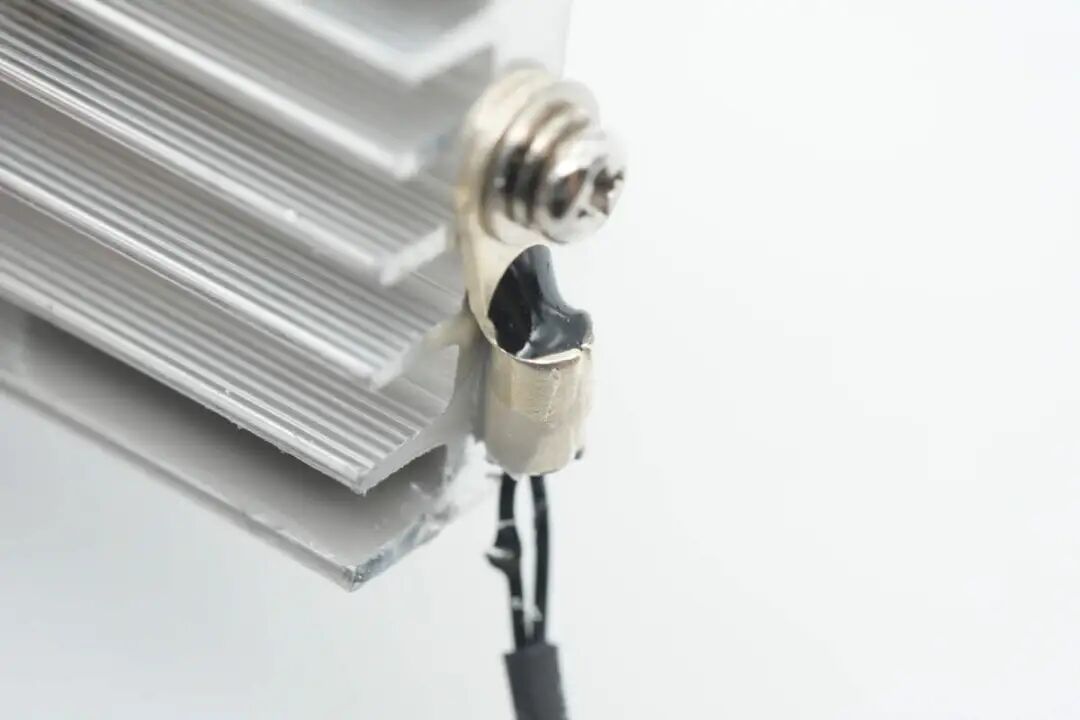

散热片侧面设有热敏电阻检测温升。

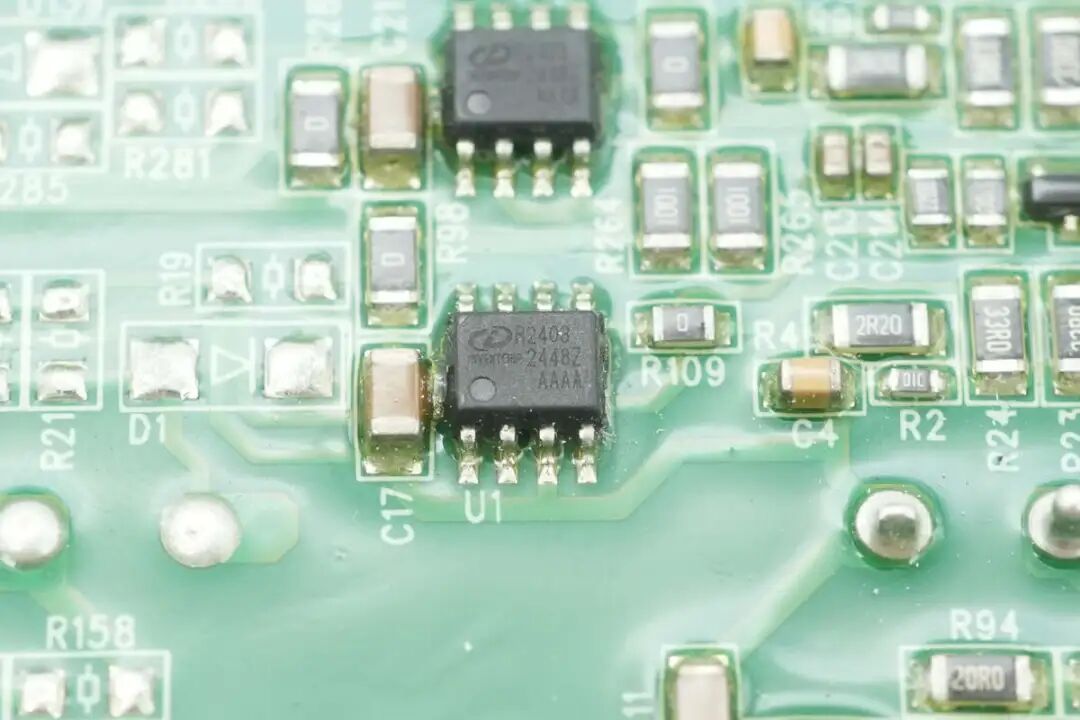

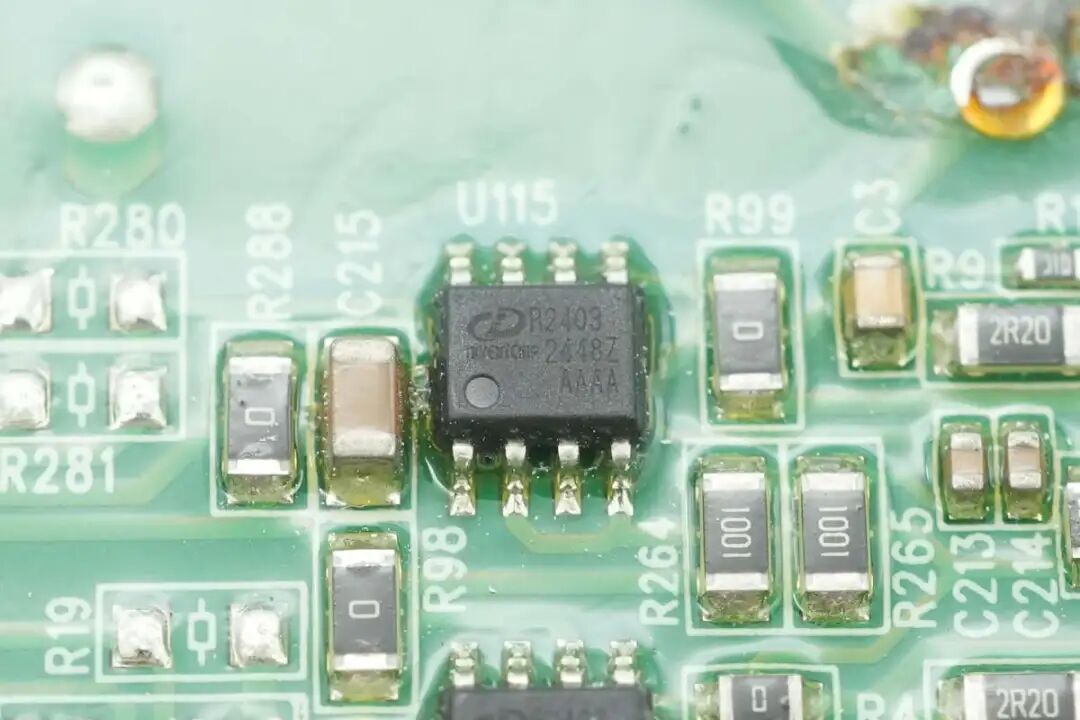

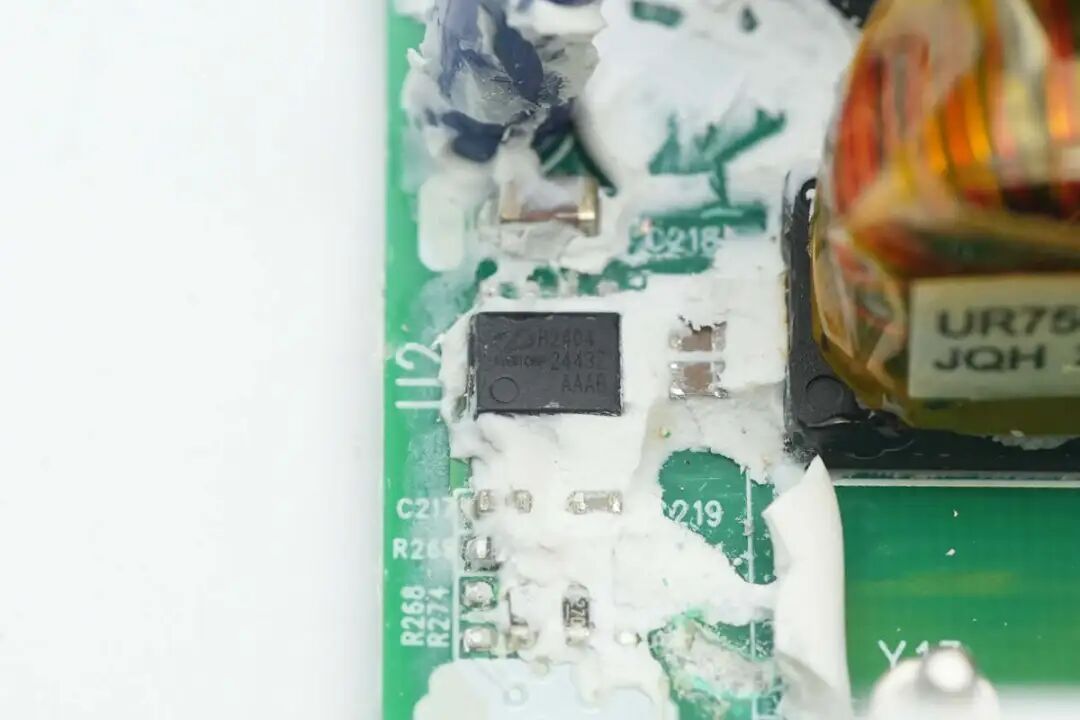

驱动PFC开关管的驱动器来自瞻芯科技，型号IVCR2403，为双通道低侧高速栅极驱动器，支持MOSFET和IGBT应用，支持24V宽范围供电，支持-40~125℃的工作温度范围，采用SOIC-8封装。
另一颗驱动器型号相同，共6颗驱动器对应6颗PFC开关管。

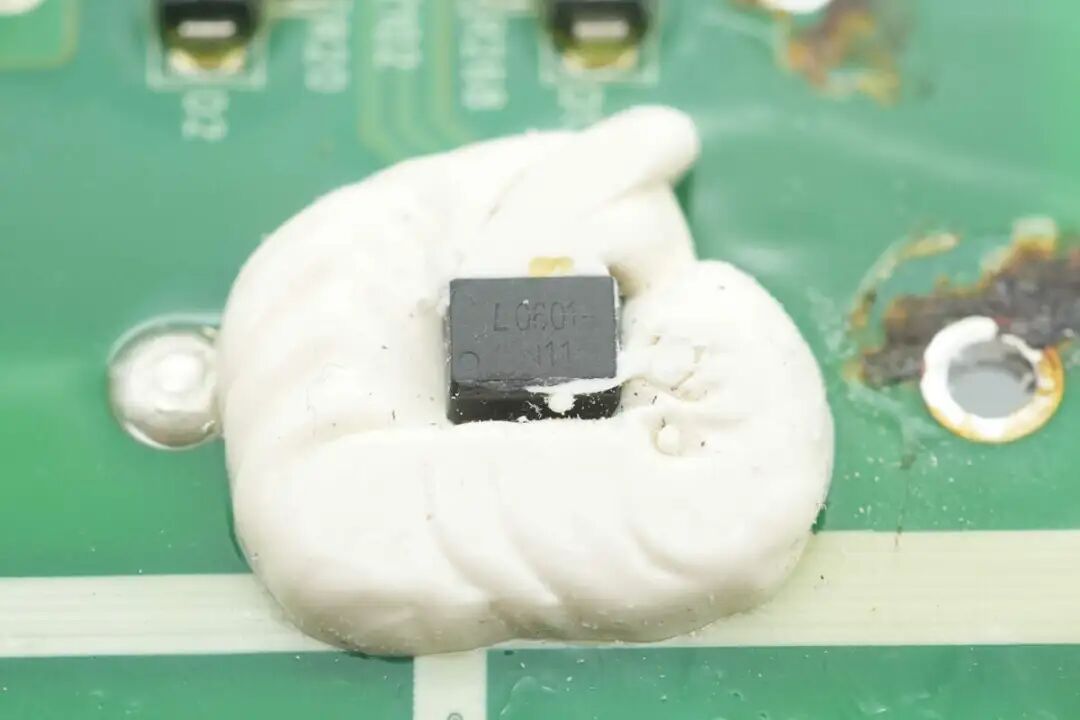

控制信号通过光耦隔离，光耦来自光宝，型号LTV-0601，为单通道隔离光耦，支持3.3/5V工作电压，采用SOP-8封装。

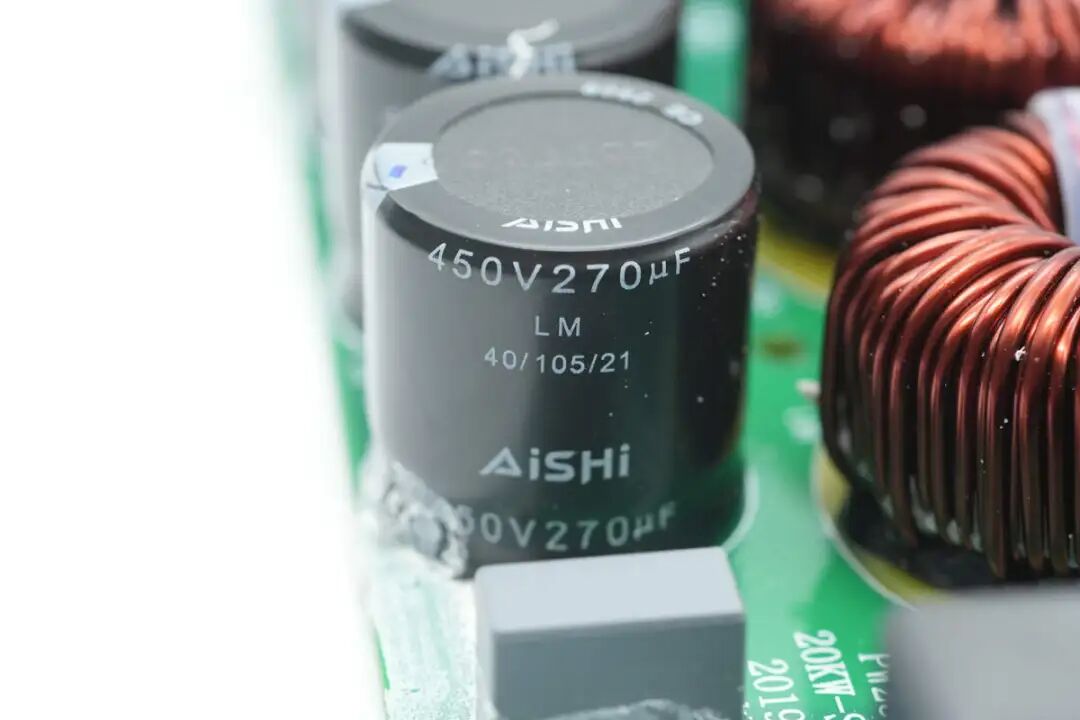

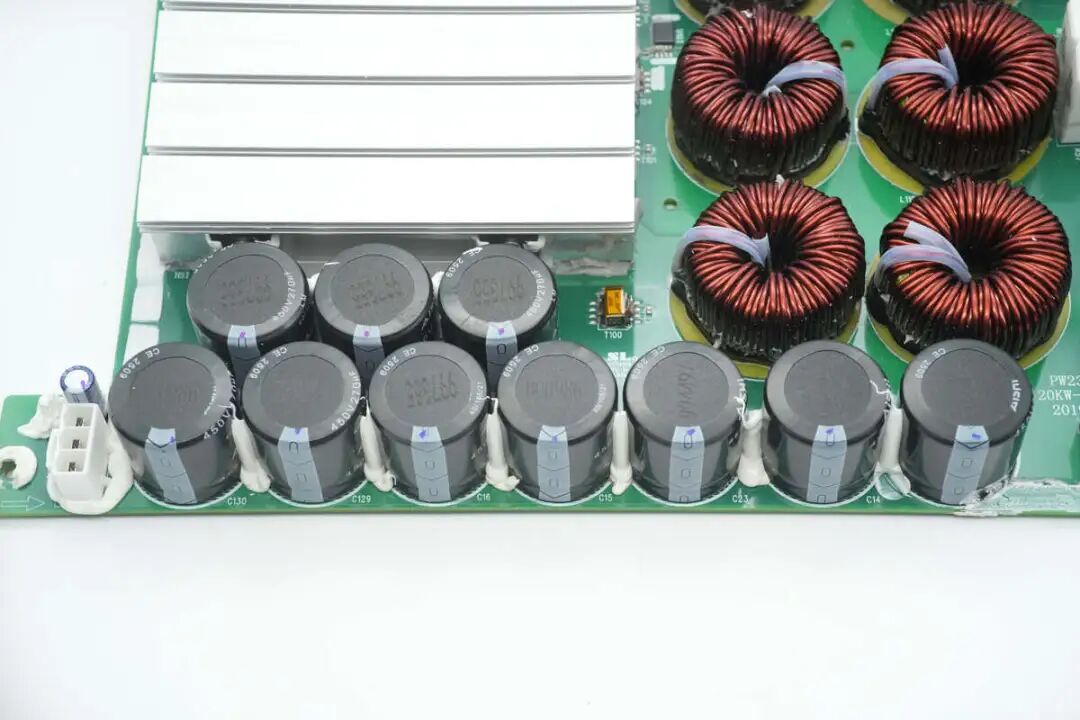

高压滤波电容来自艾华，为LM系列小体积长寿命电解电容，规格为450V270μF。
共10颗电容，5并2串连接，等效规格900V675μF。

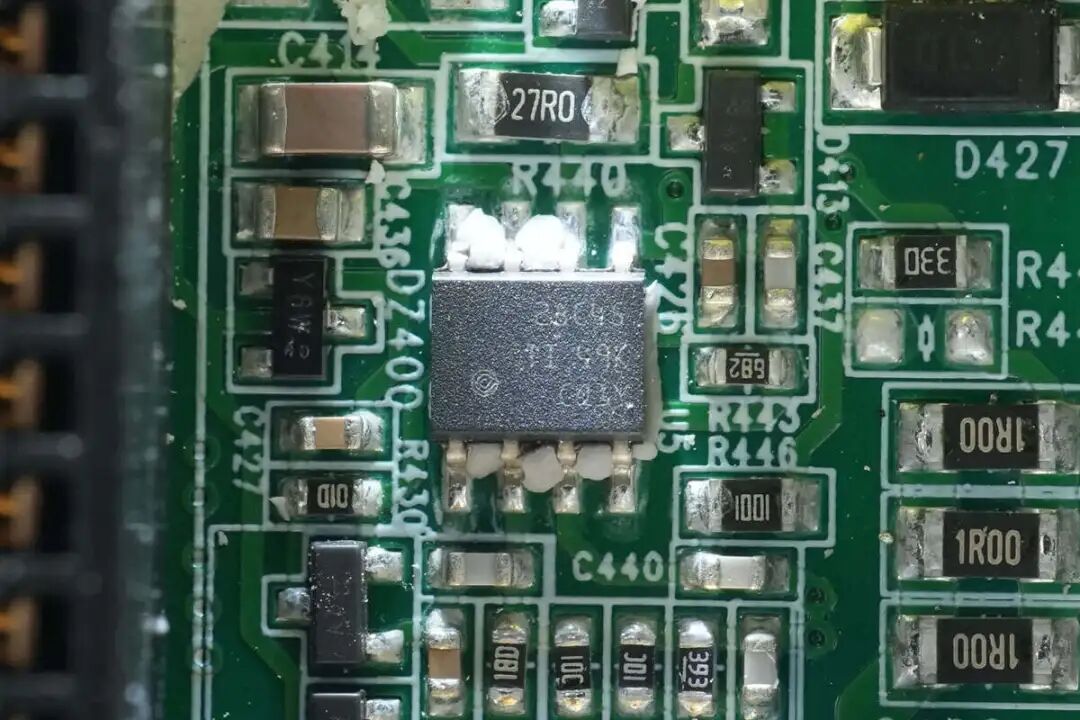

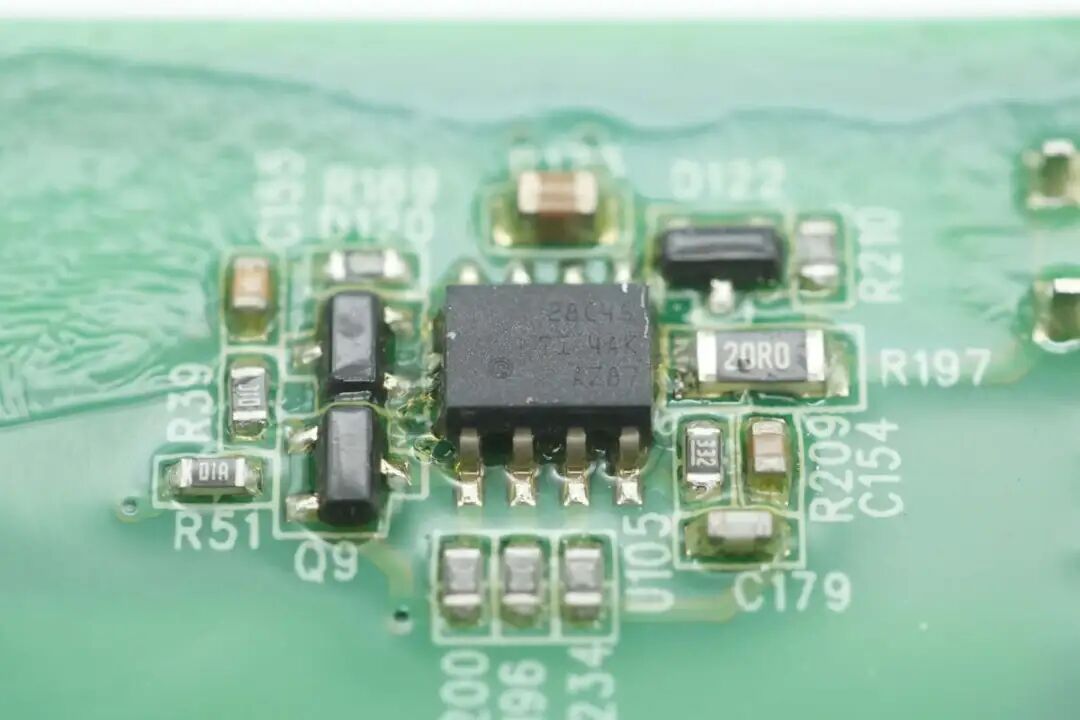

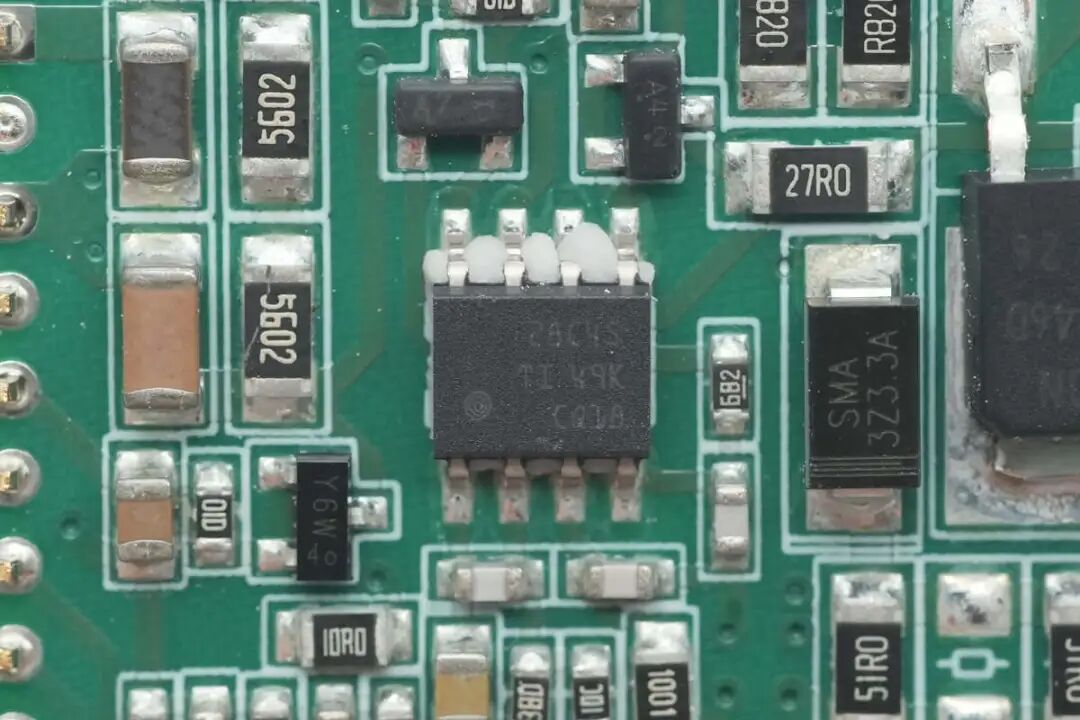

电源主控芯片来自德州仪器，型号UCC28C45，是一颗低功耗电流模式控制器，支持1MHz开关频率，采用SOIC-8封装。

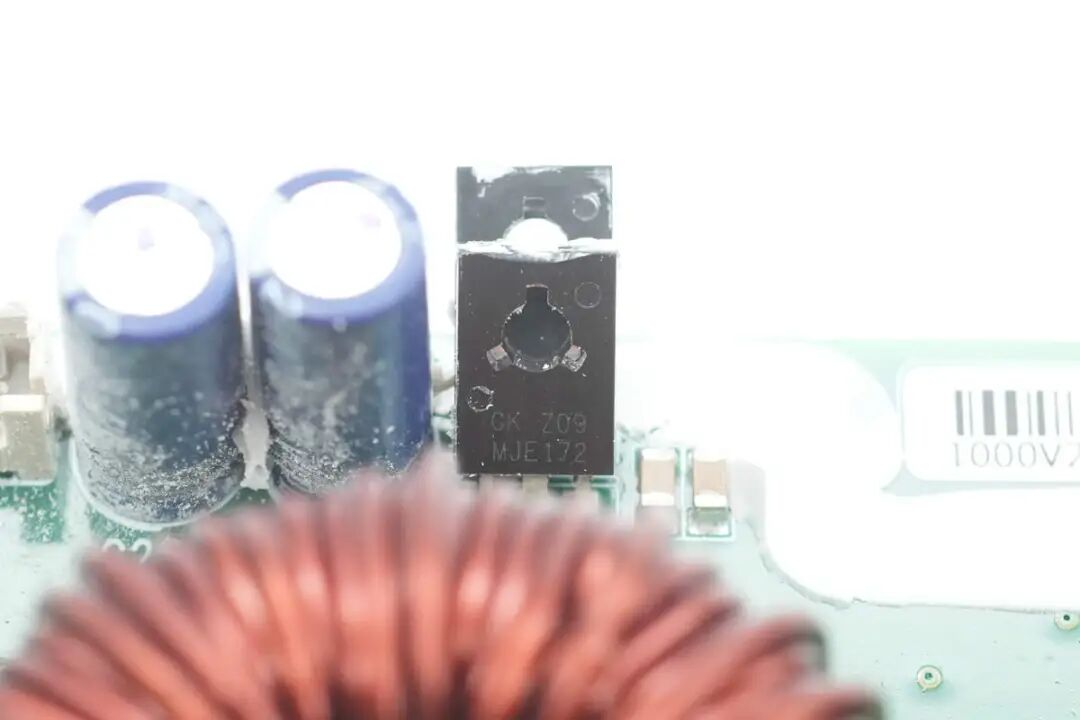

两颗三极管来自固得沃克，型号MJE172，为PNP型三极管，耐压-80V，集电极电流3A，采用TO-126封装。

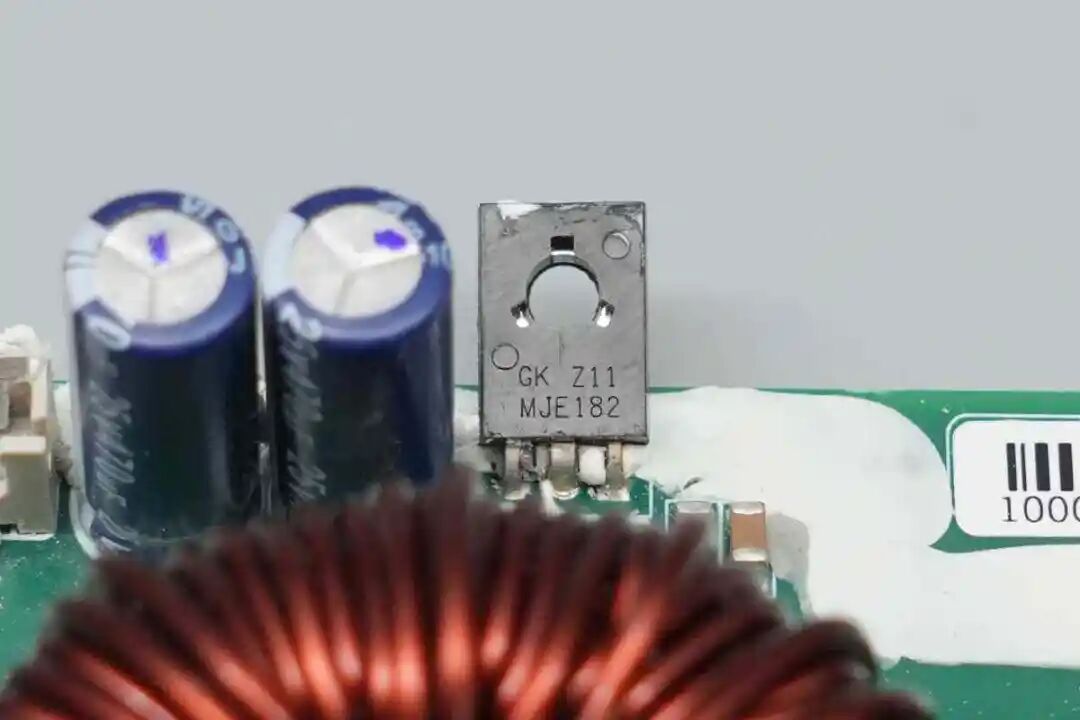

另一颗型号MJE182，为NPN三极管，耐压80V，集电极电流3A，采用TO-126封装。

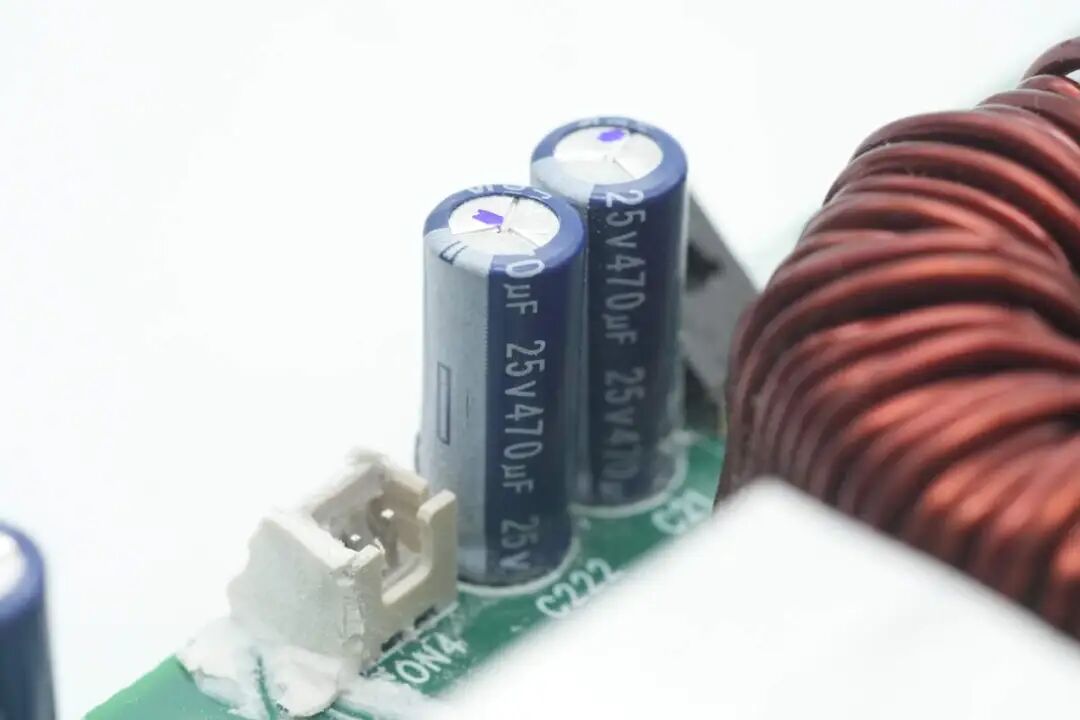

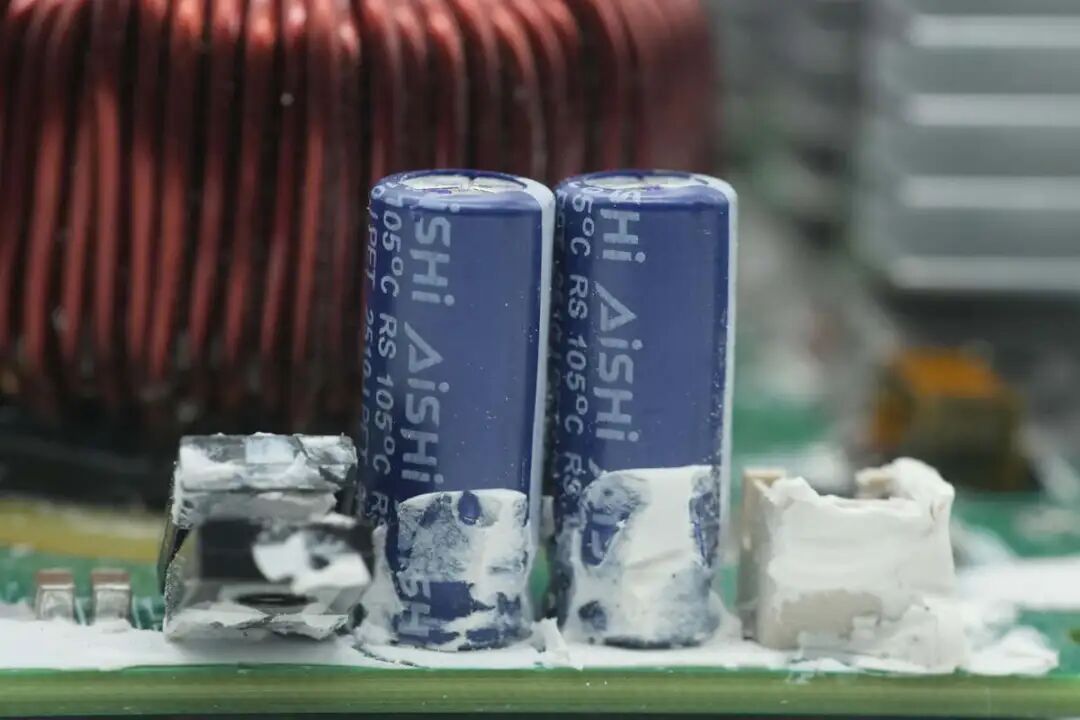

两颗滤波电容来自艾华。
规格为25V470μF。

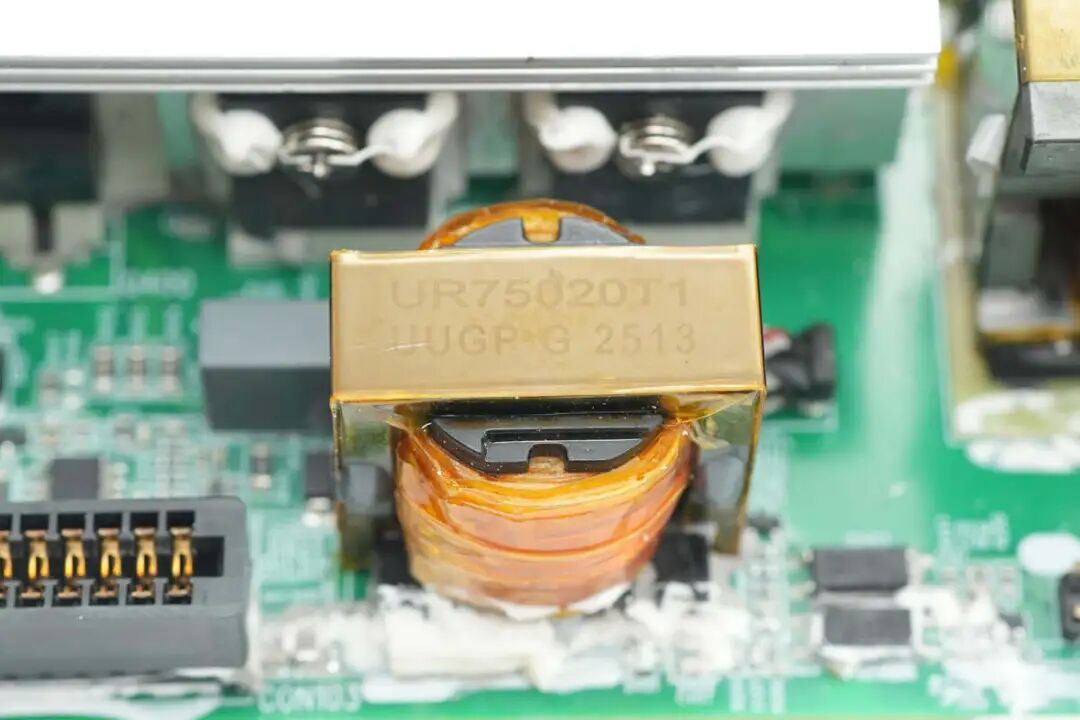

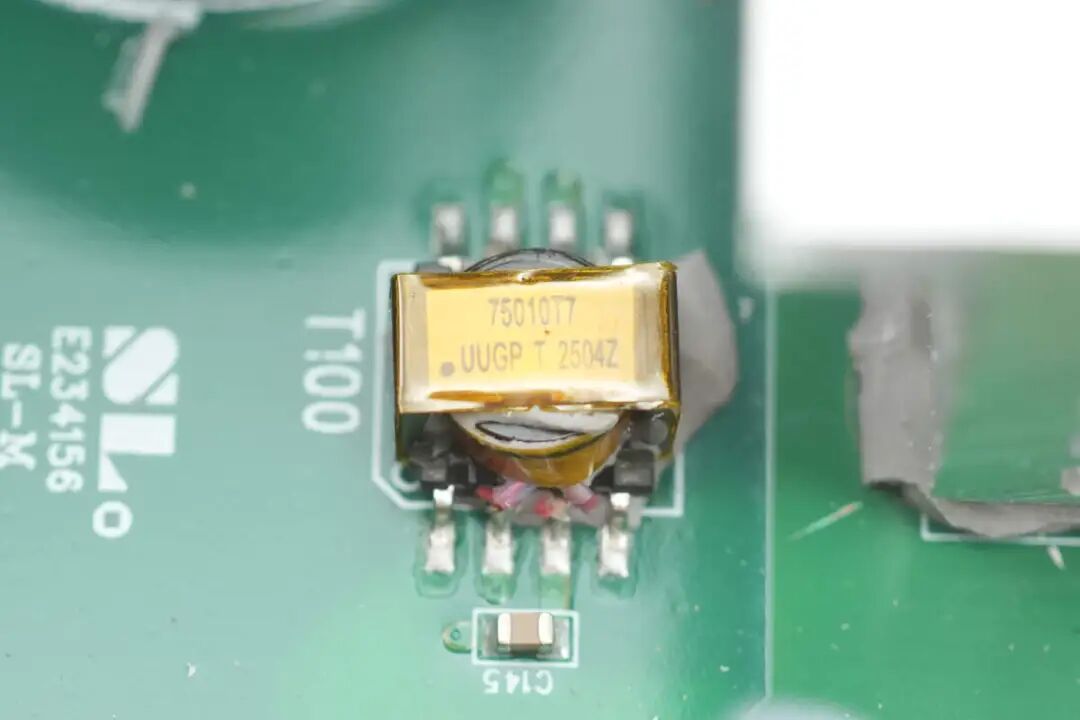

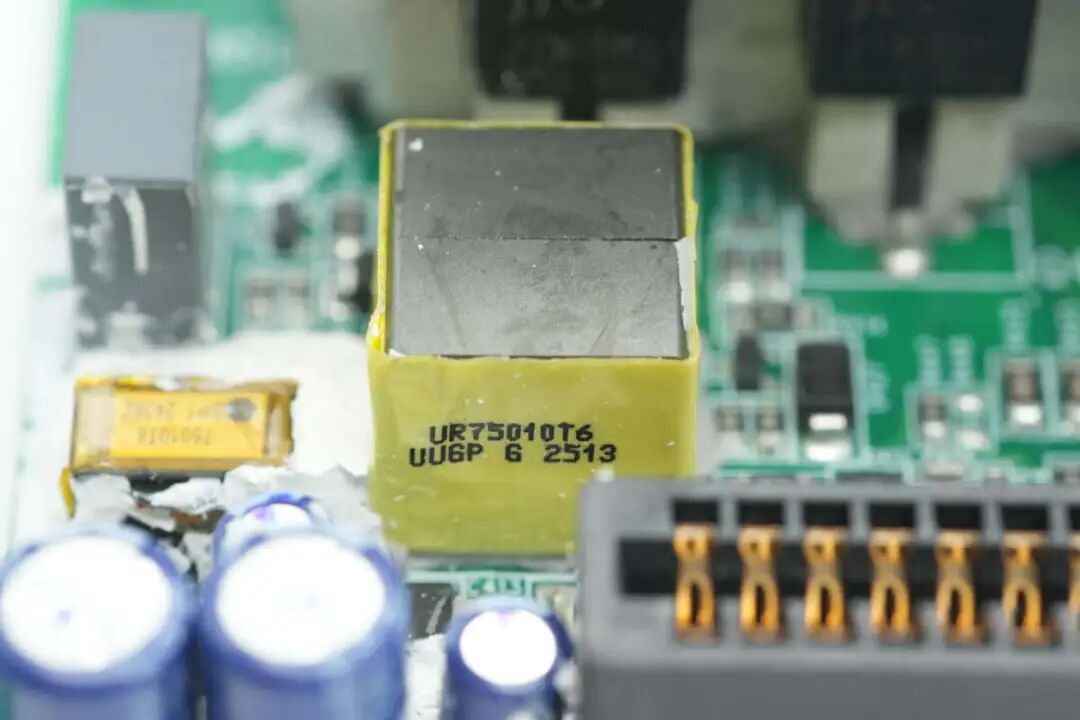

为驱动器供电的隔离变压器特写。

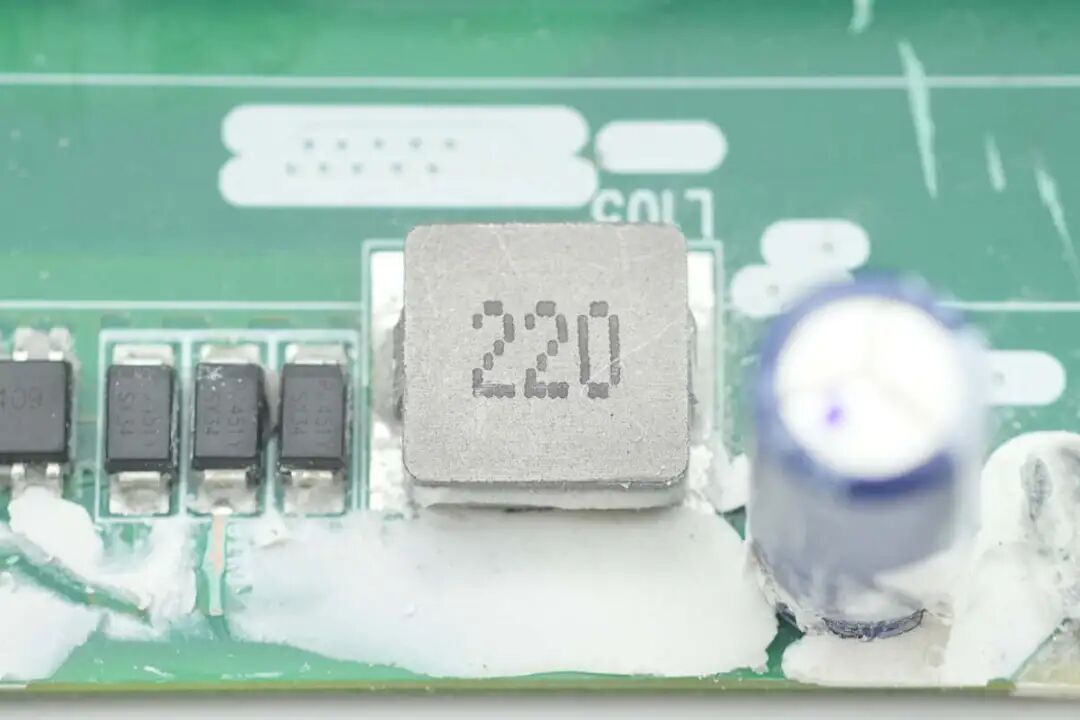

22μH合金电感特写。

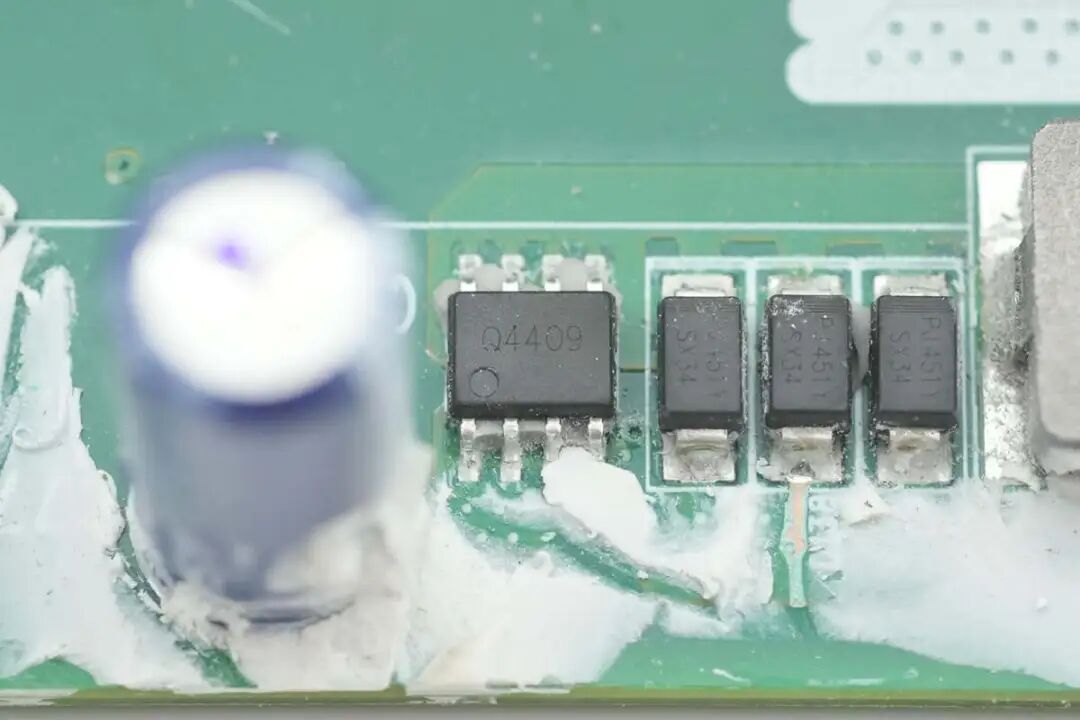

MOS管丝印Q4409。

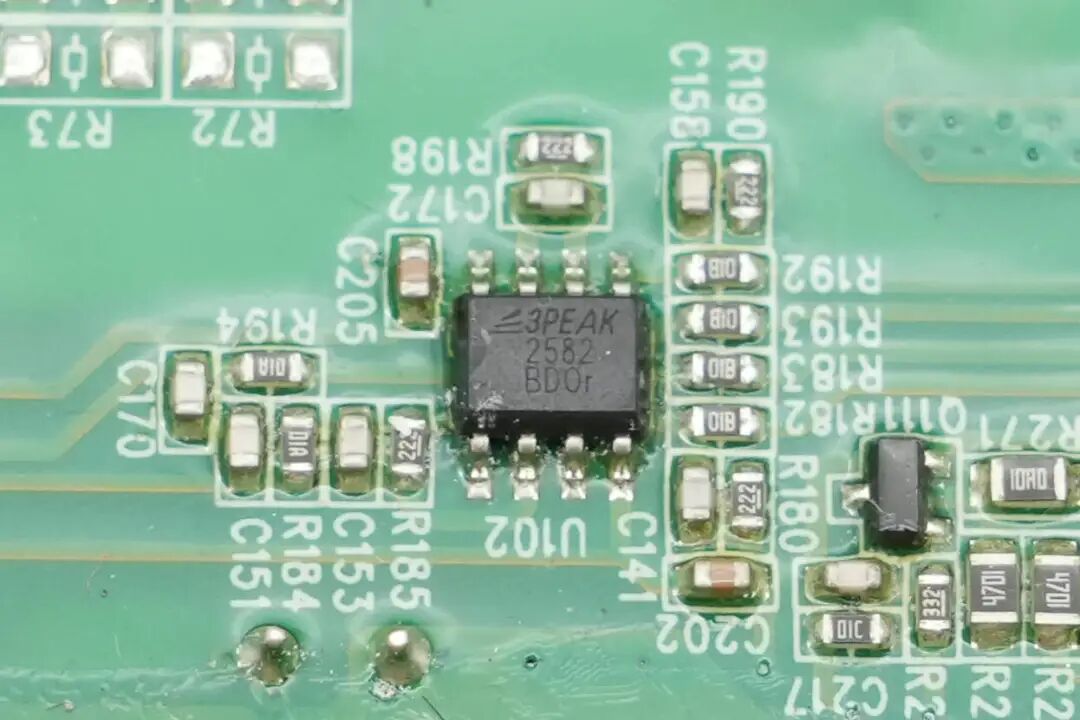

运放来自思瑞浦，型号TP2582，具备低失调，低功耗和稳定的高频响应，采用SOP8封装。

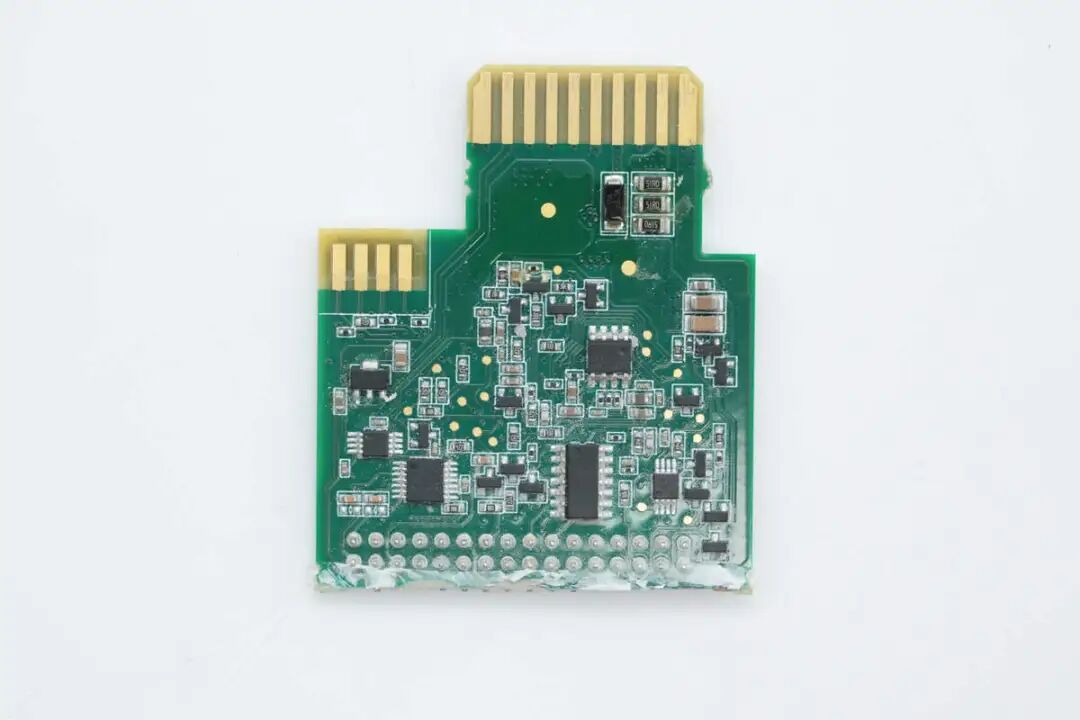

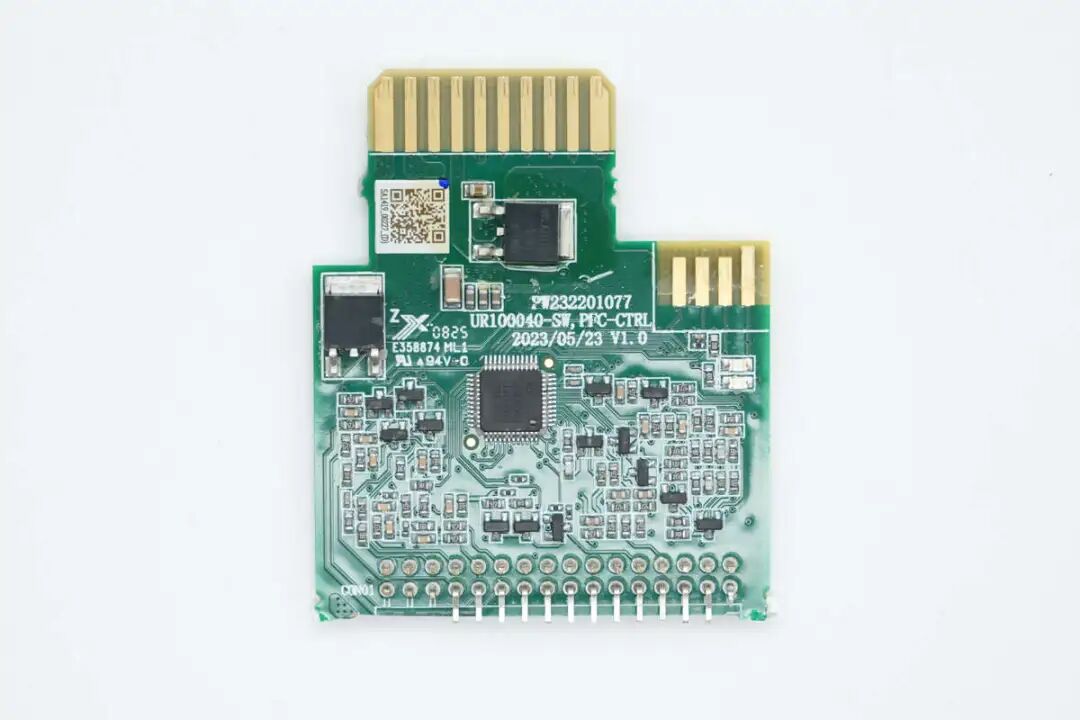

PFC控制小板正面设有PFC控制器和两颗稳压芯片。
小板背面设有稳压芯片，电压比较器，运放和与门芯片。

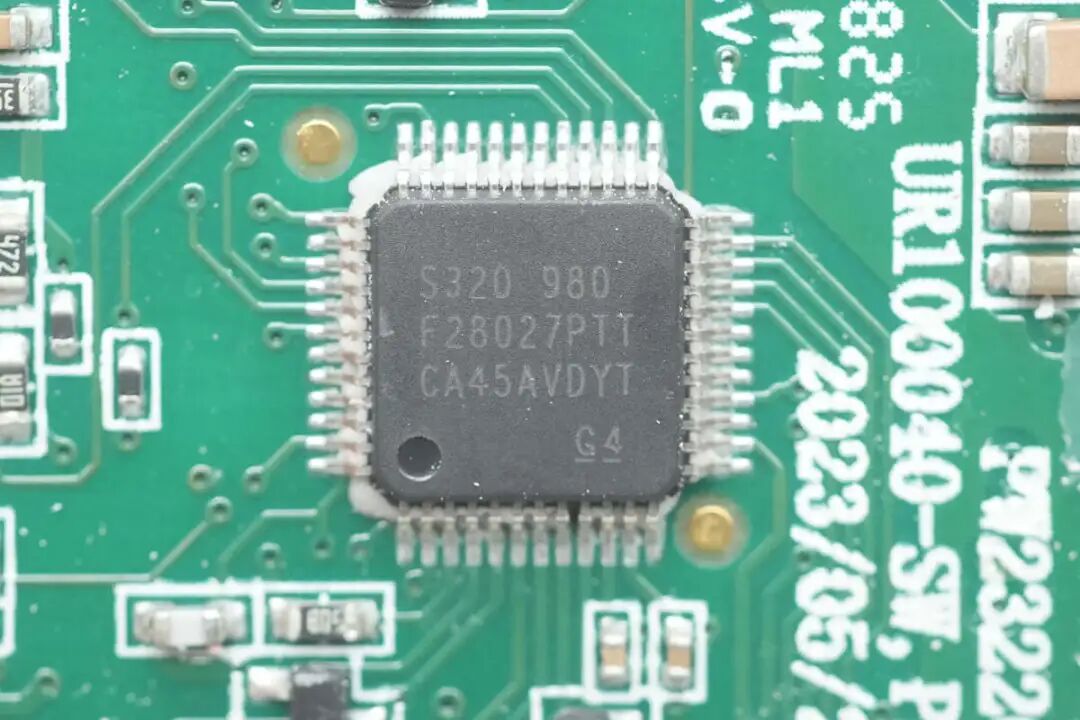

PFC控制器来自德州仪器，型号TMS320F28027PT，芯片内置高效32位CPU，主频为60MHz，芯片内置64KB FLASH和12KB SARAM，具备8通道PWM型号输出，具备I2C，SPI和UART通信接口，采用LQFP48封装。

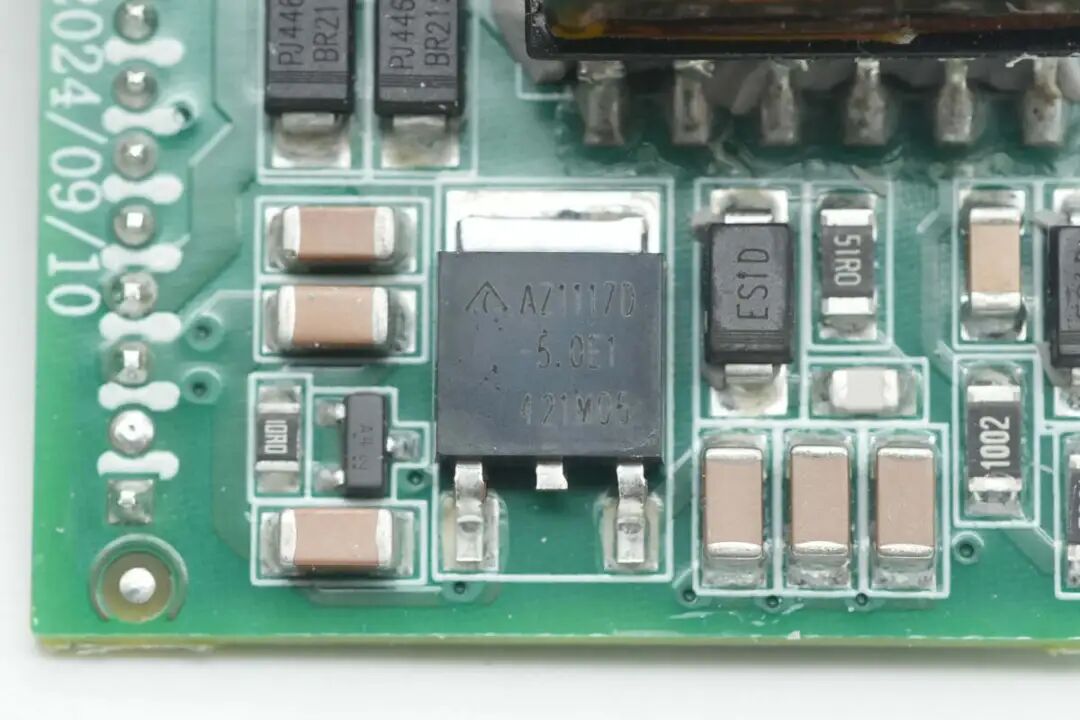

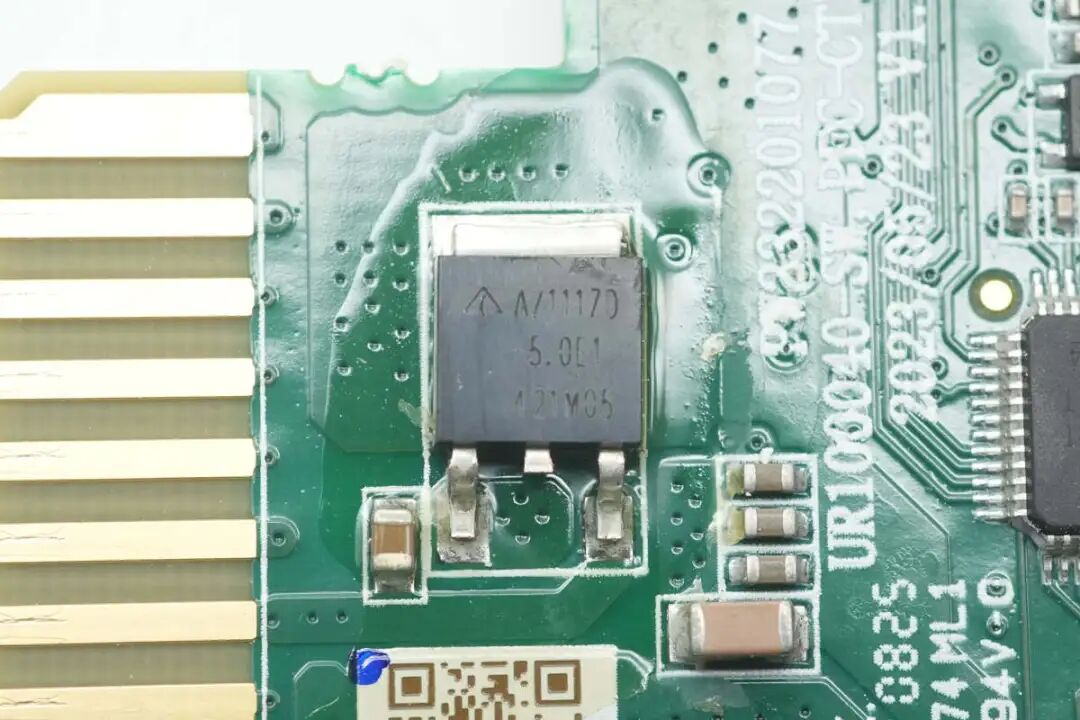

稳压芯片来自达尔，型号AZ1117D-5.0TRE1，支持20V输入电压，输出电压5V，输出电流1A，采用TO252-2封装。

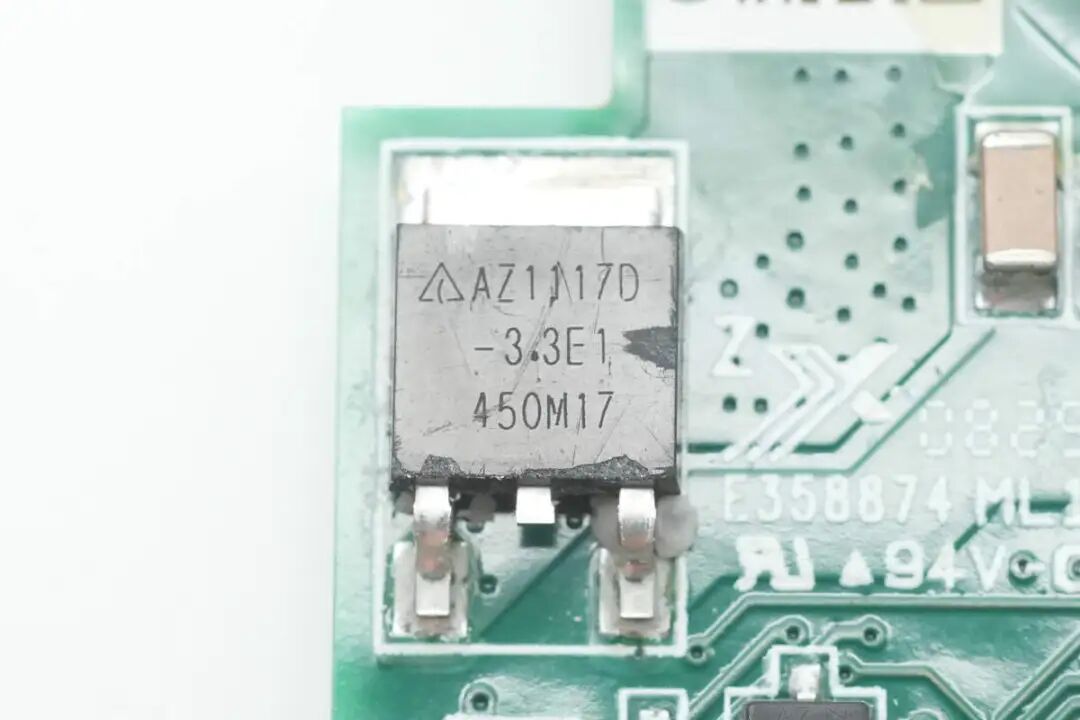

另一颗稳压芯片型号为AZ1117D-3.3TRE1，输出电压为3.3V。

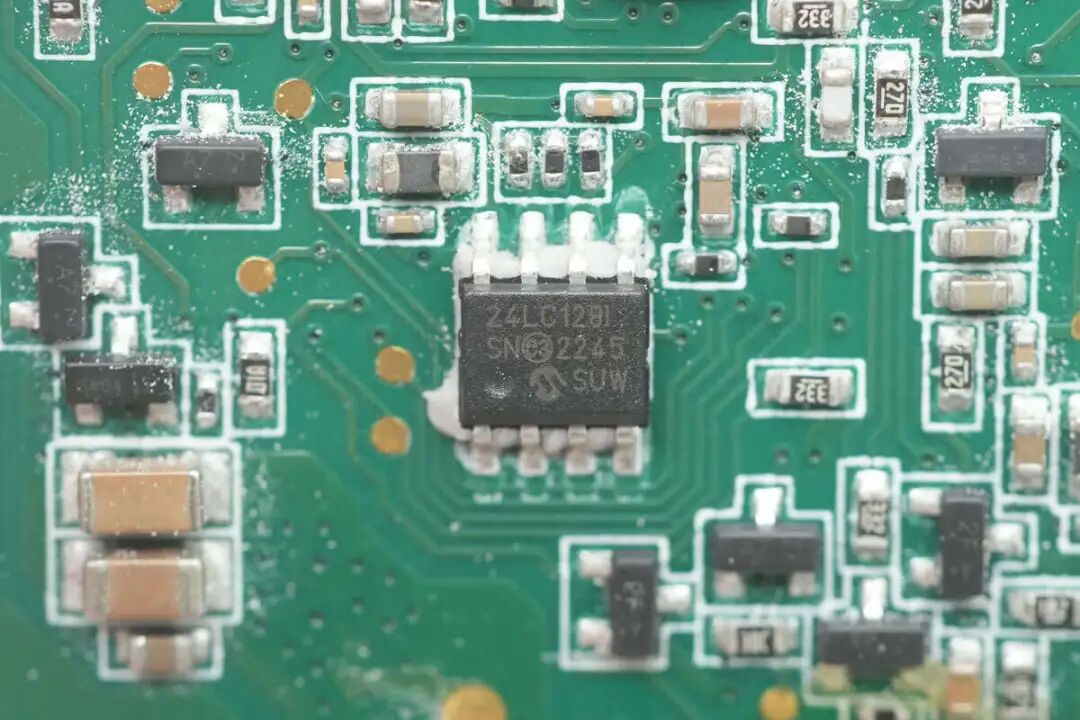

存储器来自微芯科技，型号24LC128I，容量为16KB，支持2.5-5.5V工作电压，采用SOIC8封装。

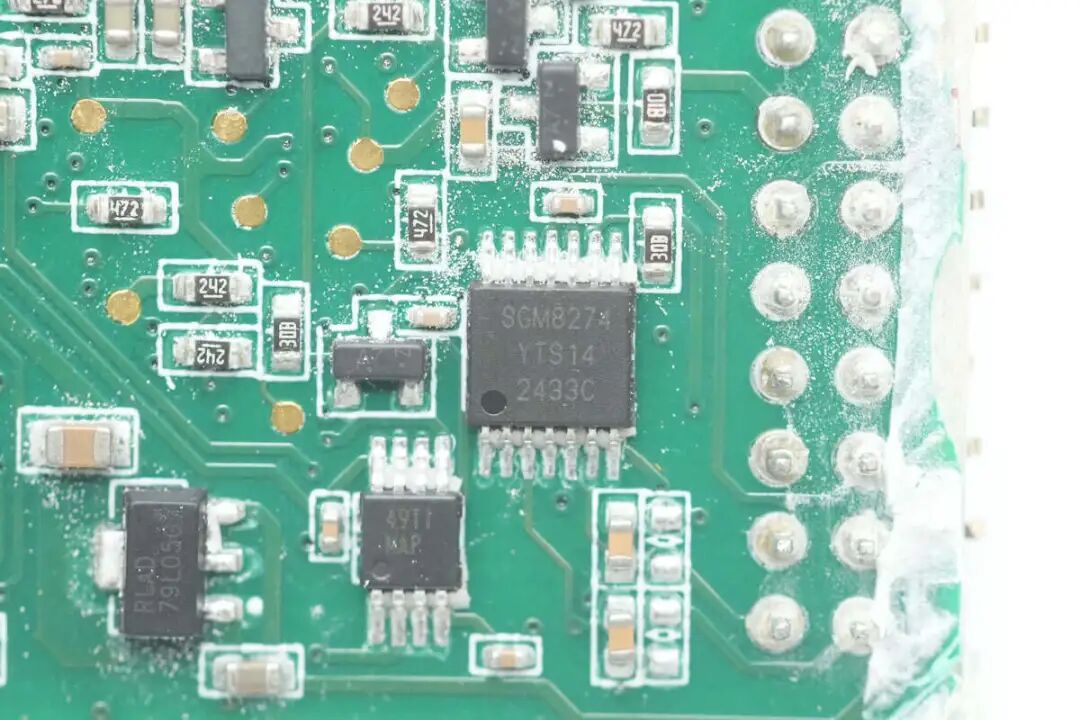

运放来自圣邦，型号SGM8274，为高压轨到轨输出四通道运算放大器，提供高压摆率、低失调电压、低漂移电压和低偏置电流，采用TSSOP-14封装。

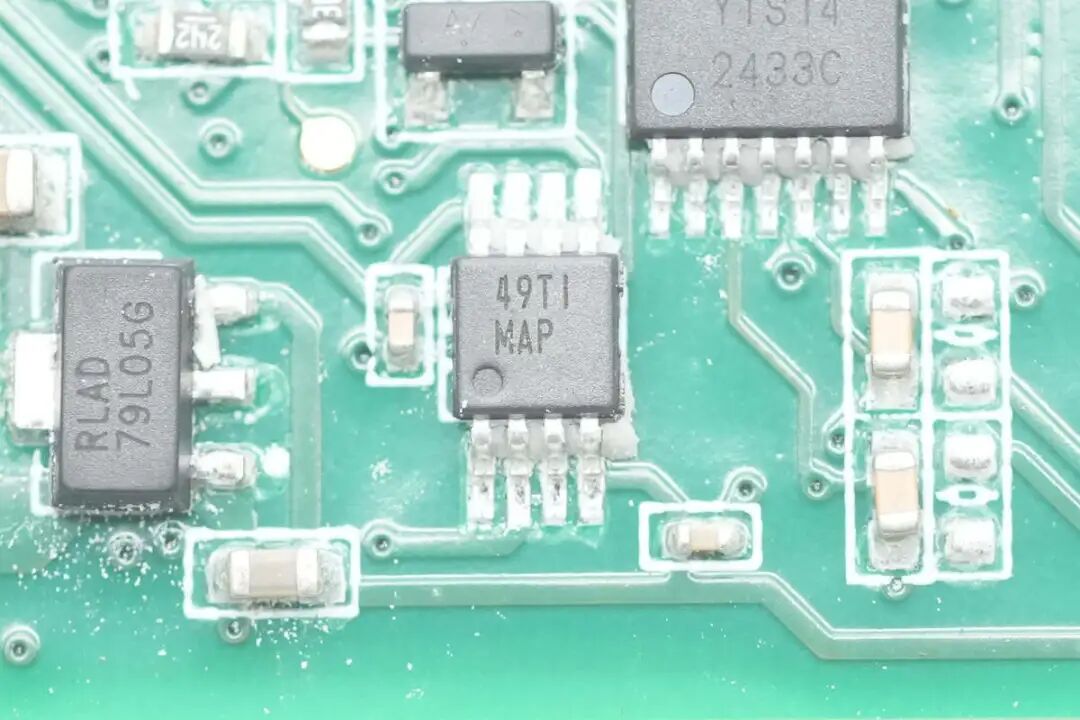

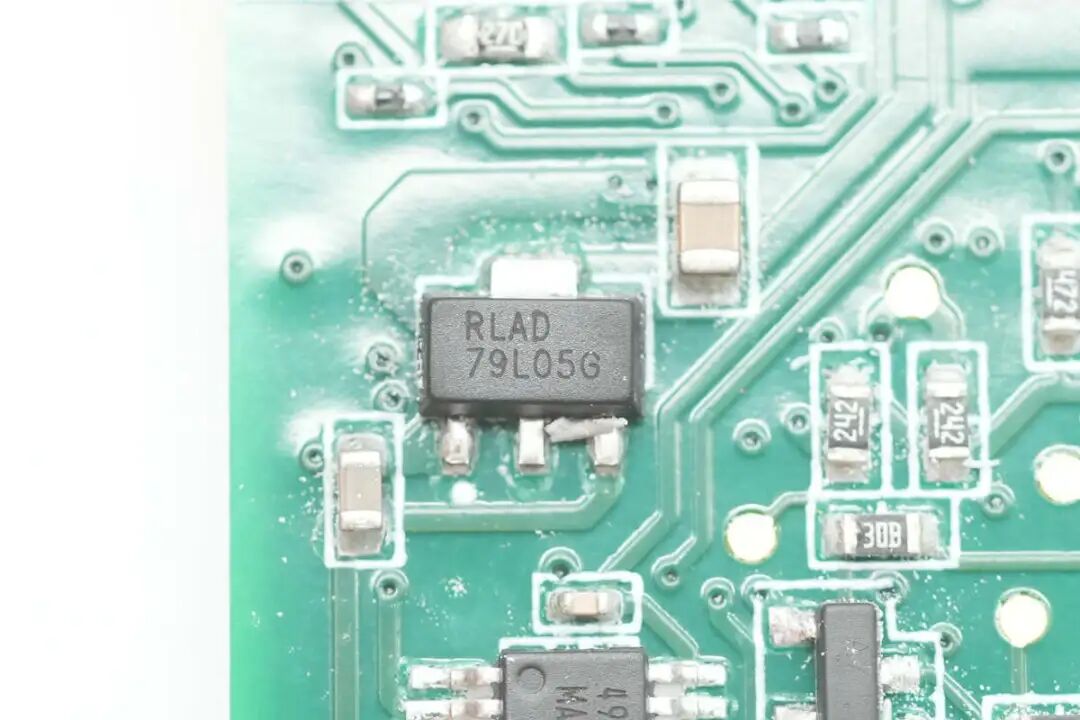

稳压芯片丝印79L05G，采用SOT89封装。

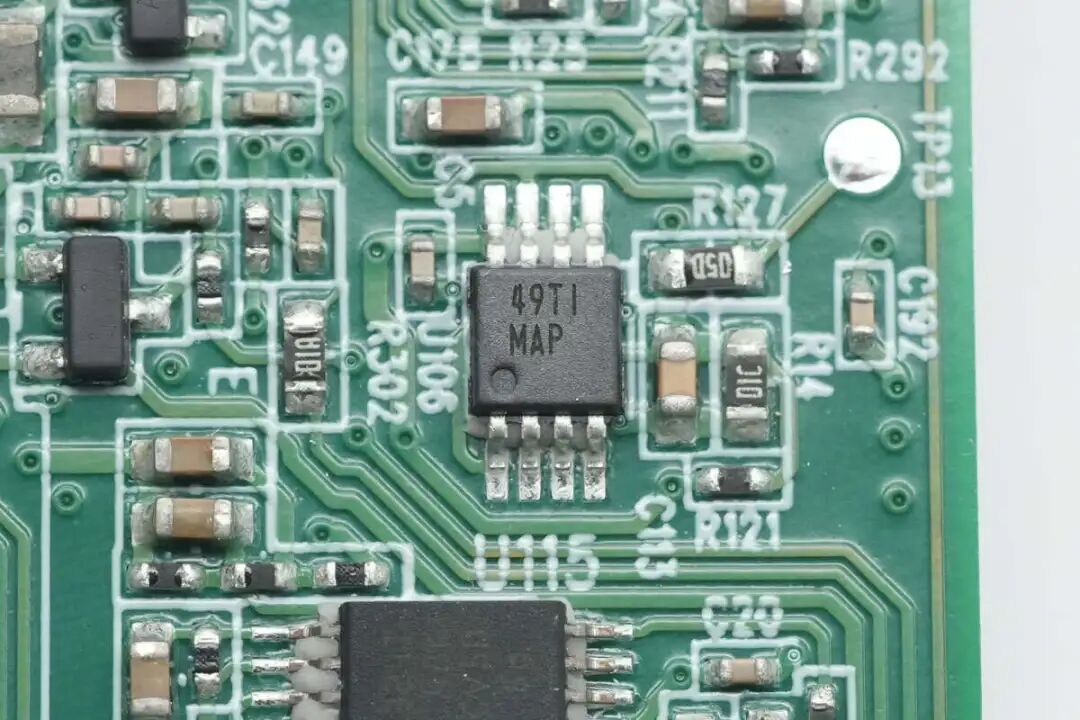

电压比较器来自德州仪器，丝印MAP，型号LM2903，为通用双路电压比较器，采用VSSOP8封装。
另一颗电压比较器型号相同。

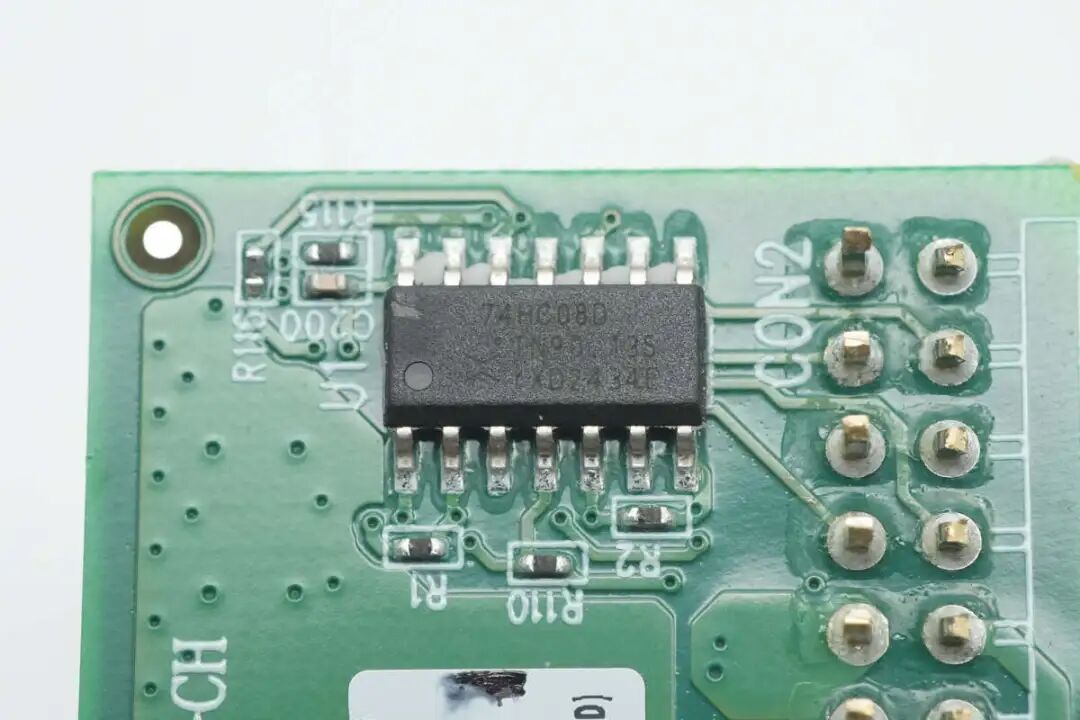

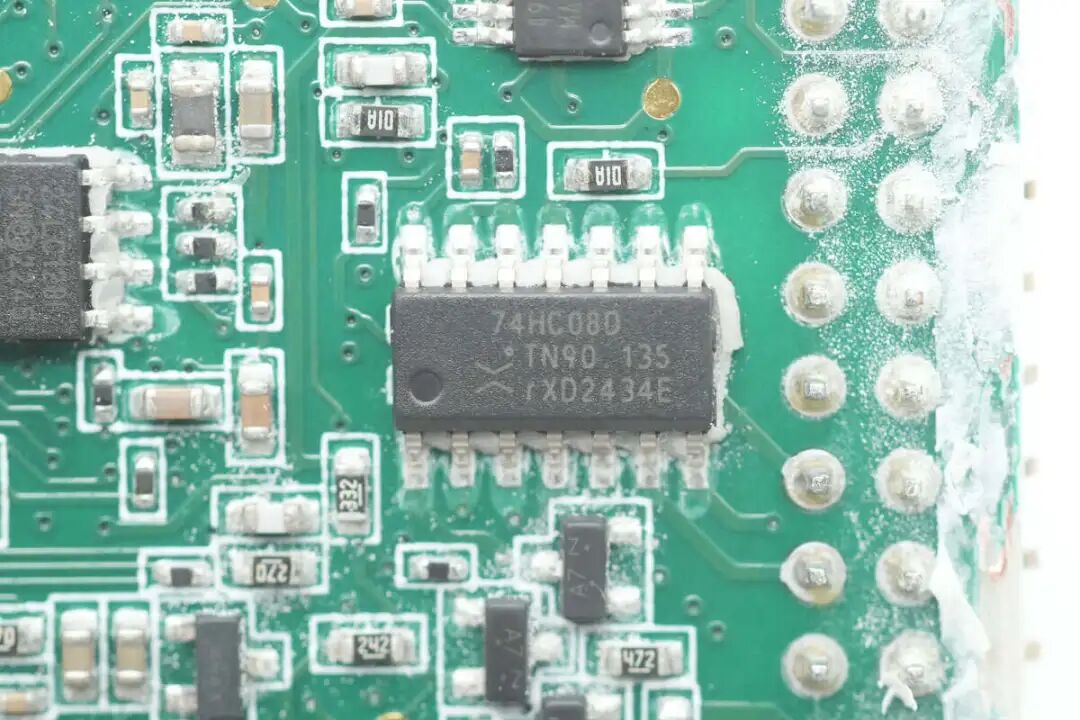

与门芯片来自安世半导体，型号74HC08D，是一颗四路二输入与门，采用SO14封装。

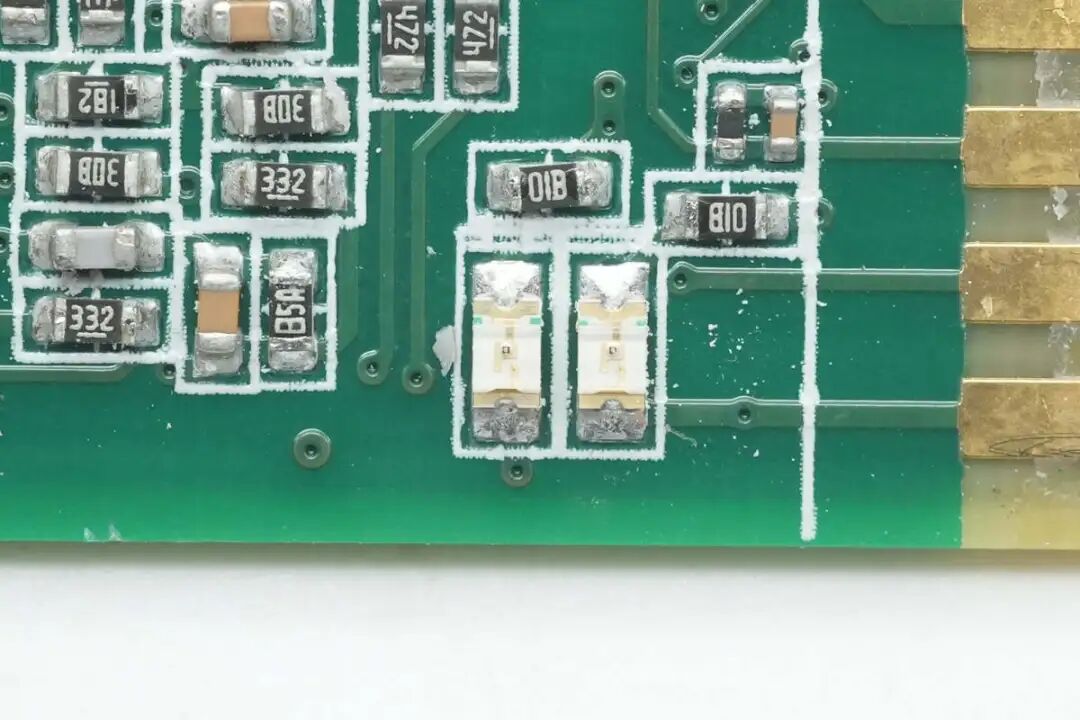

两颗贴片LED特写。

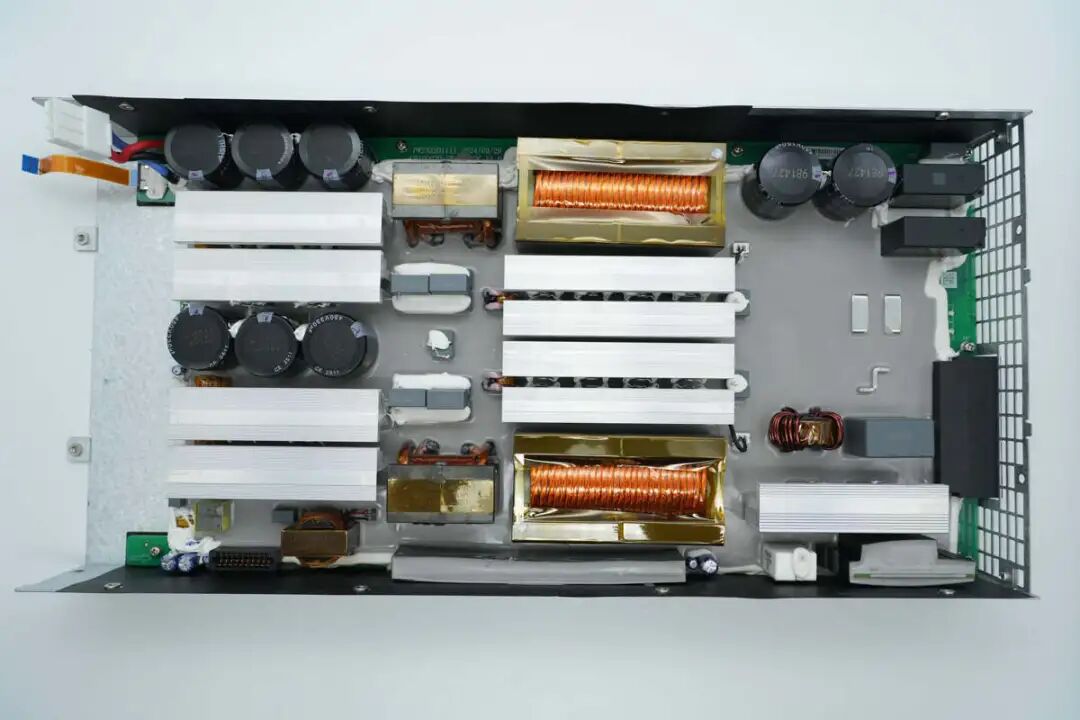

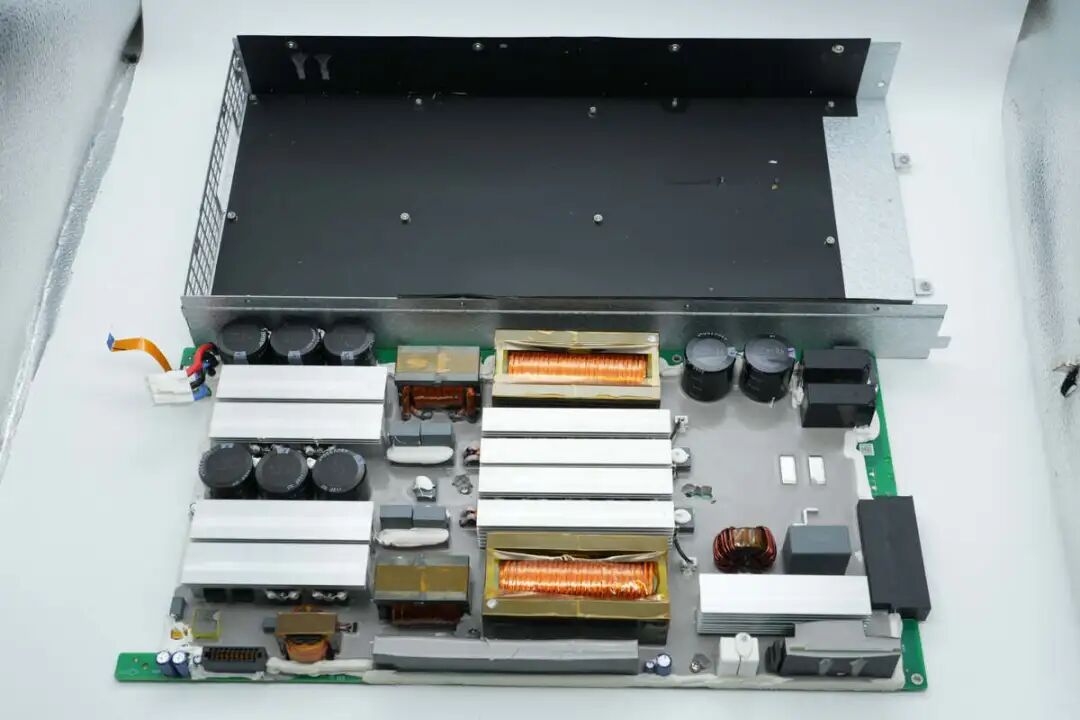

LLC模块固定在壳体内部。
拧下固定螺丝，取出LLC模块。
PCBA模块采用灌胶工艺，密封防潮，提升可靠性。

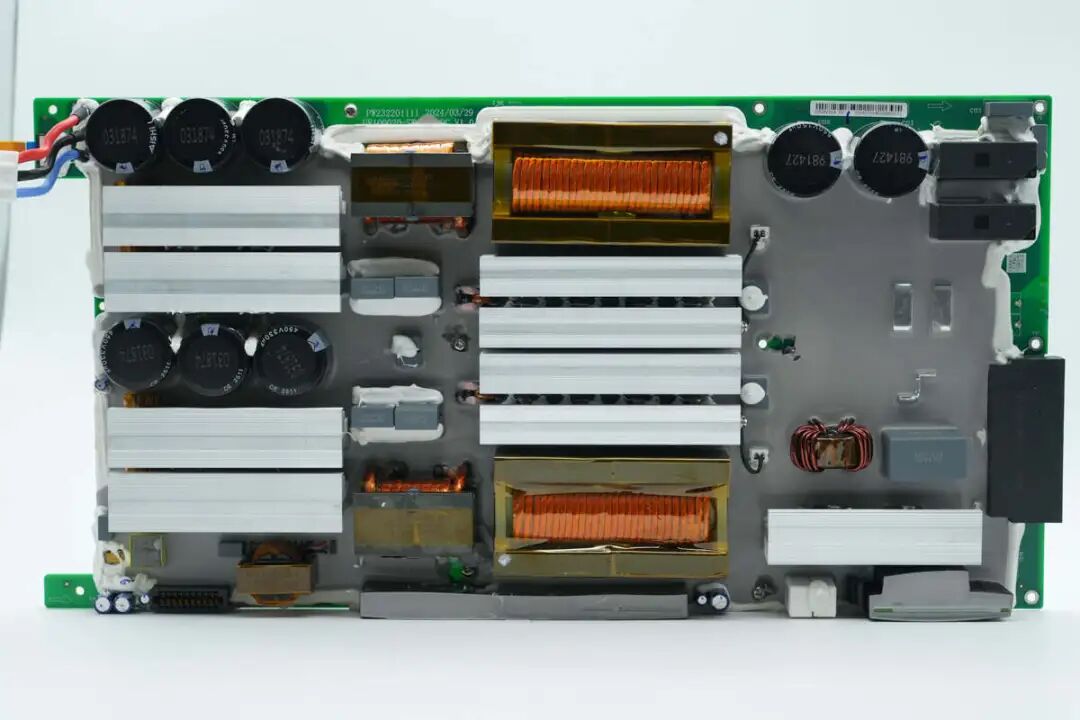

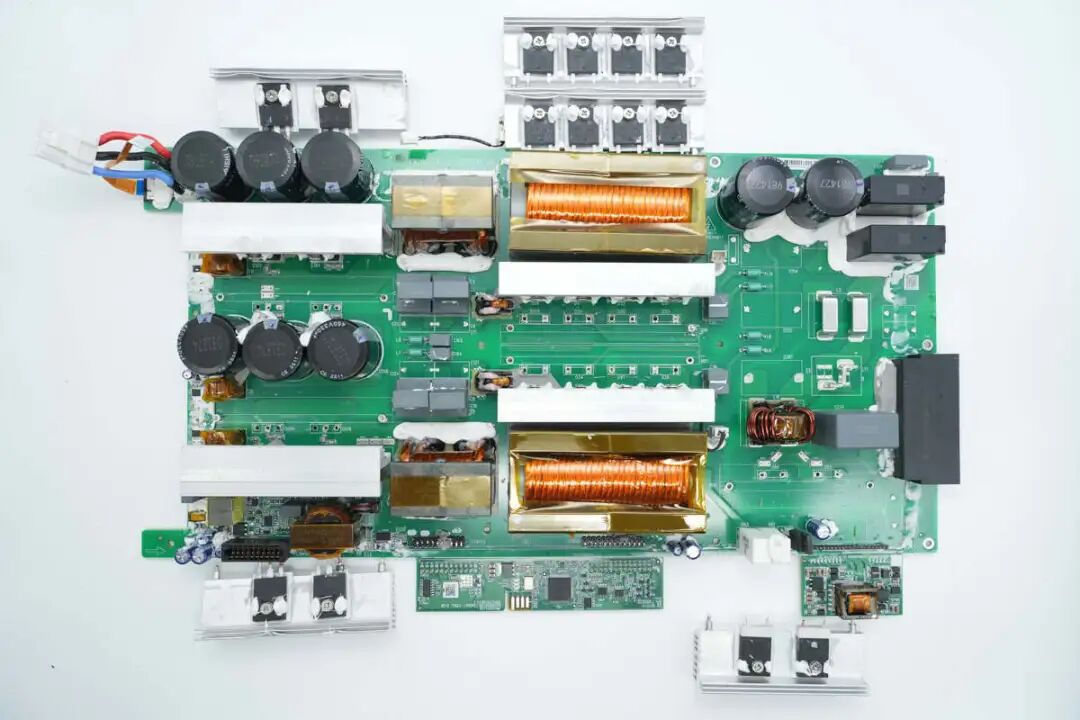

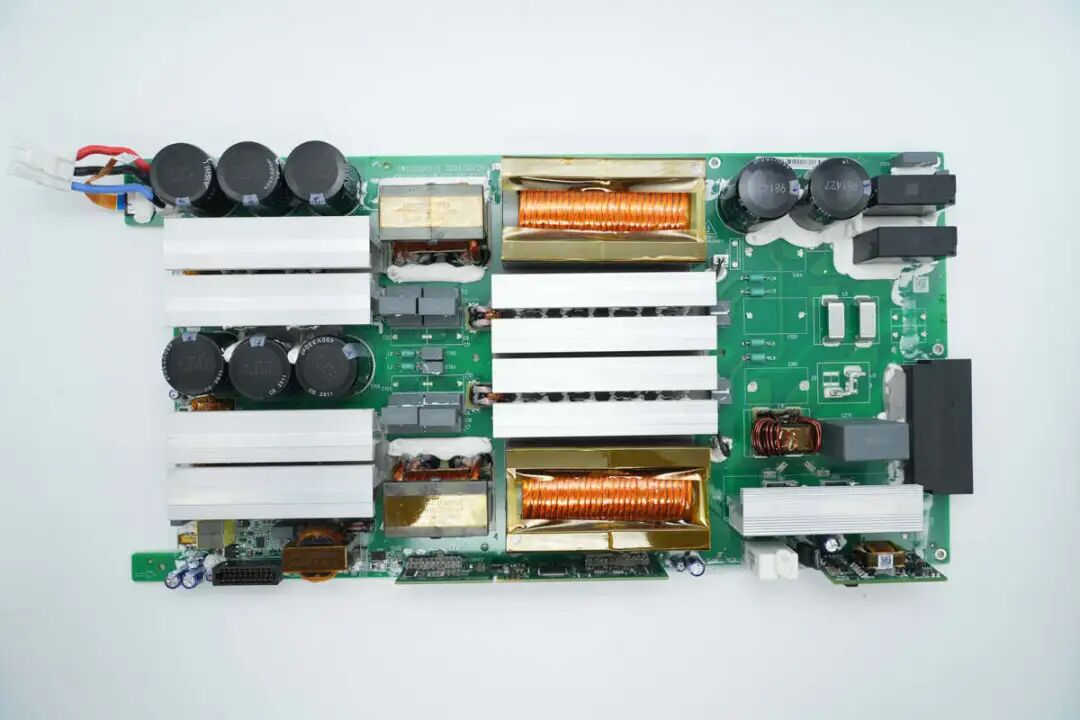

LLC模块一览，左侧设有高压滤波电容和开关管，依次设有谐振电容，谐振电感。中间位置上下设有LLC变压器，中间位置设有整流管，右侧上方设有高压滤波电容和继电器，下方设有防反灌二极管和输出连接器，底部设有控制小板和辅助电源小板。

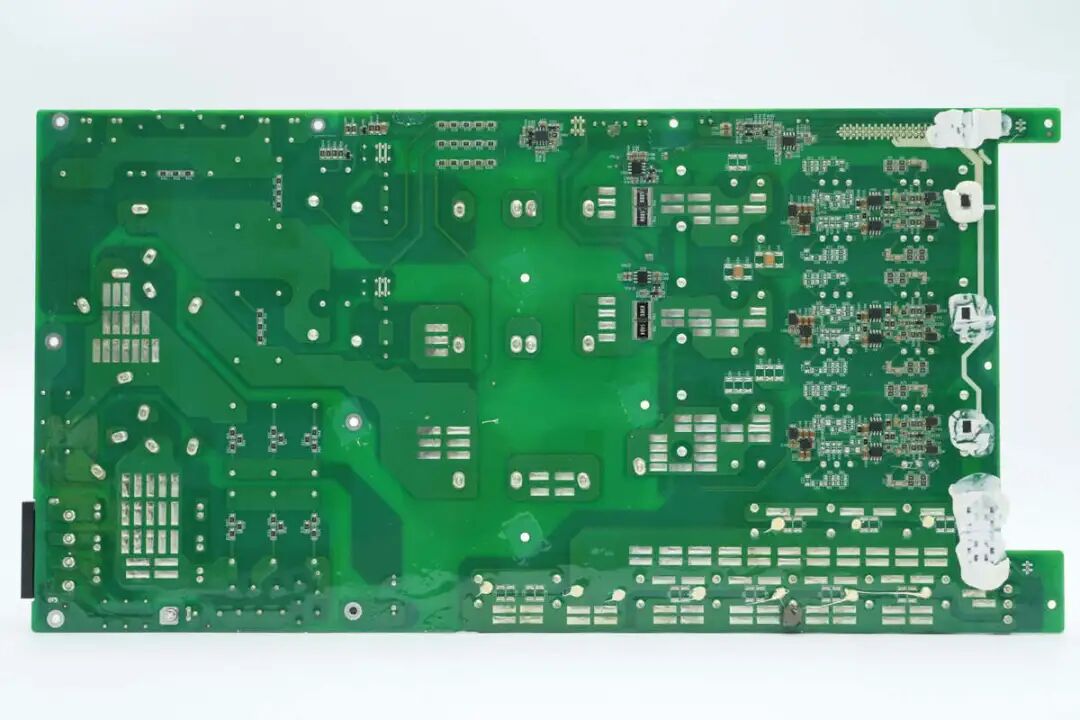

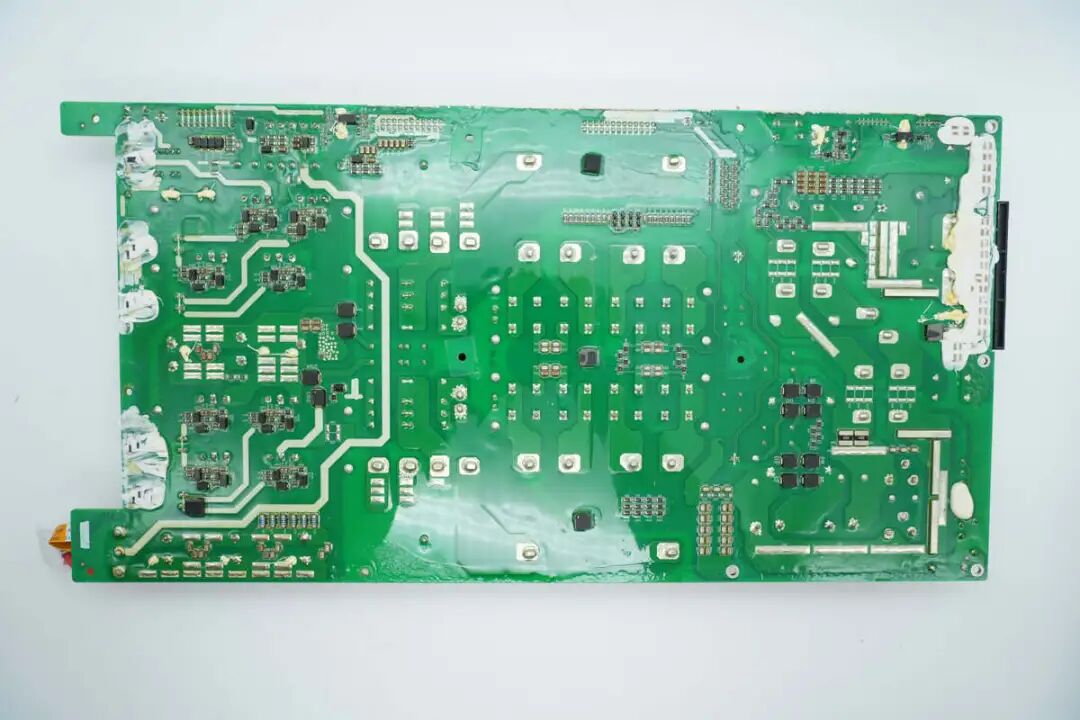

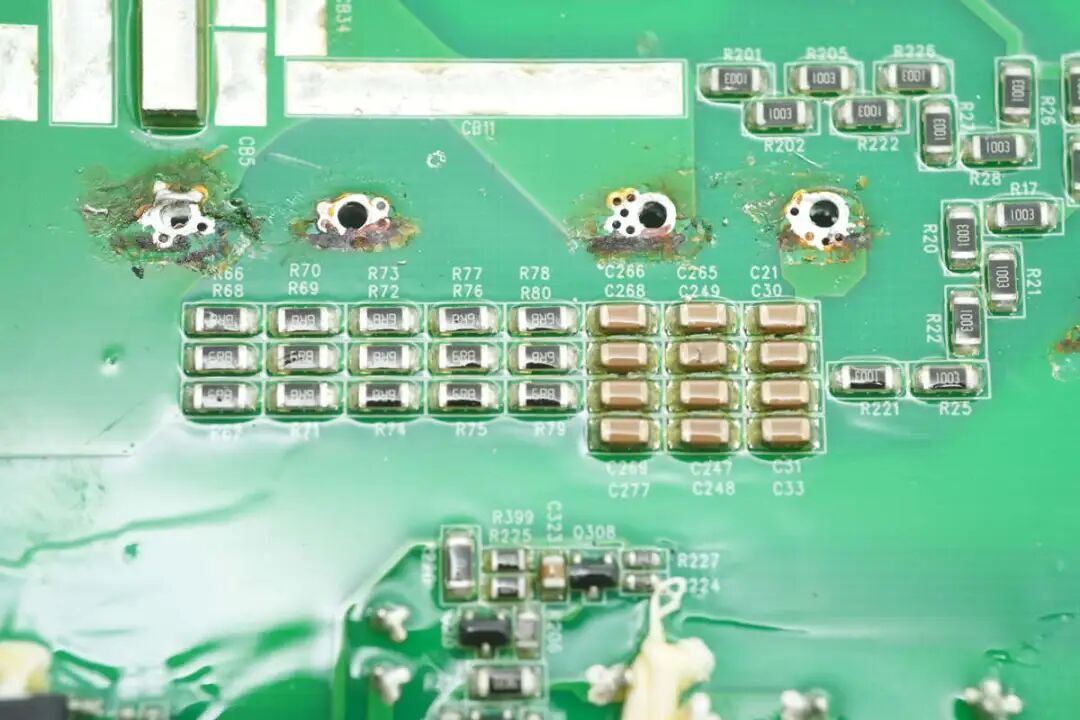

LLC模块背面设有阻容元件和二极管，并设有取样电阻和光耦。
焊接拆下控制小板，辅助电源小板，LLC开关管，整流管和防反灌二极管，继续进行拆解。

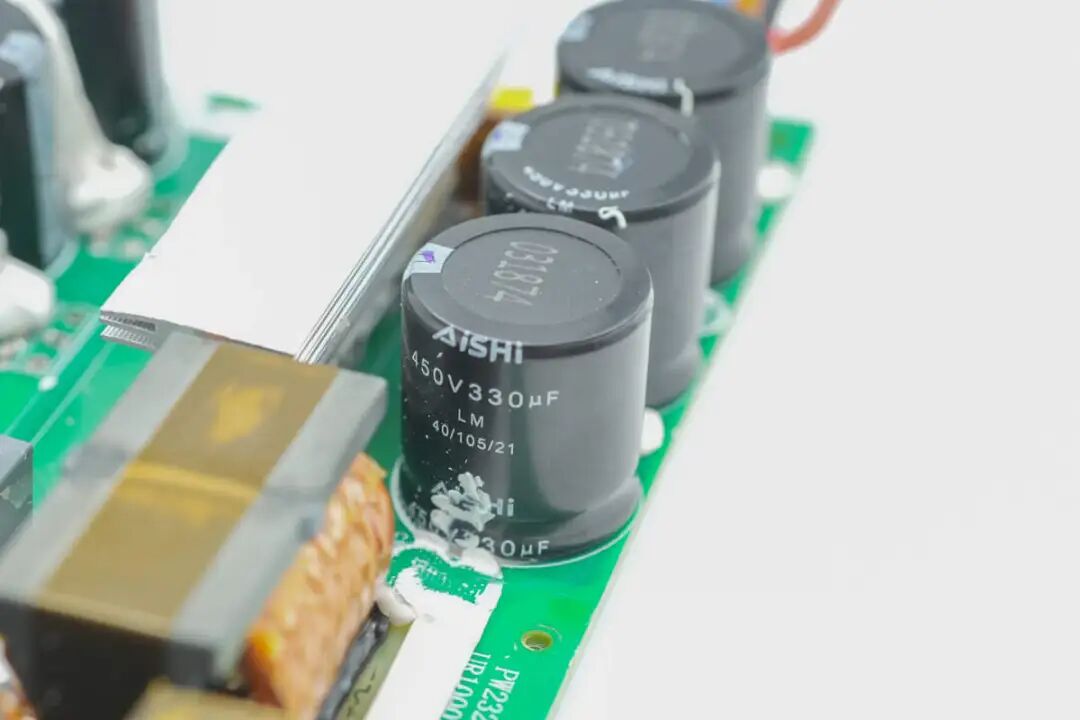

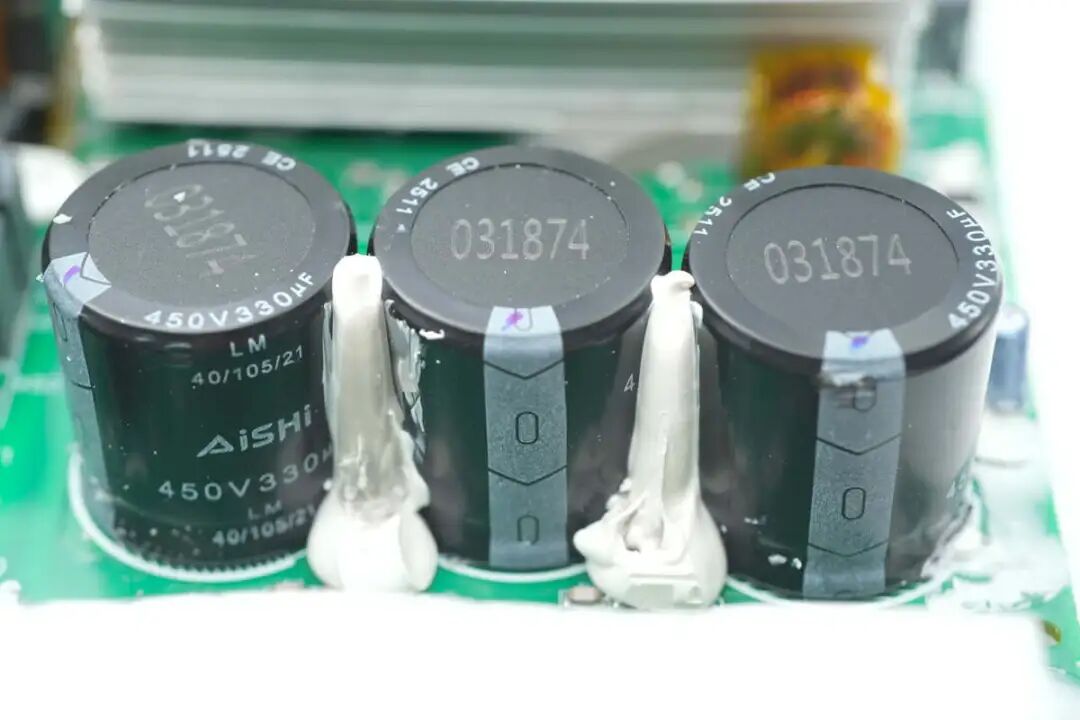

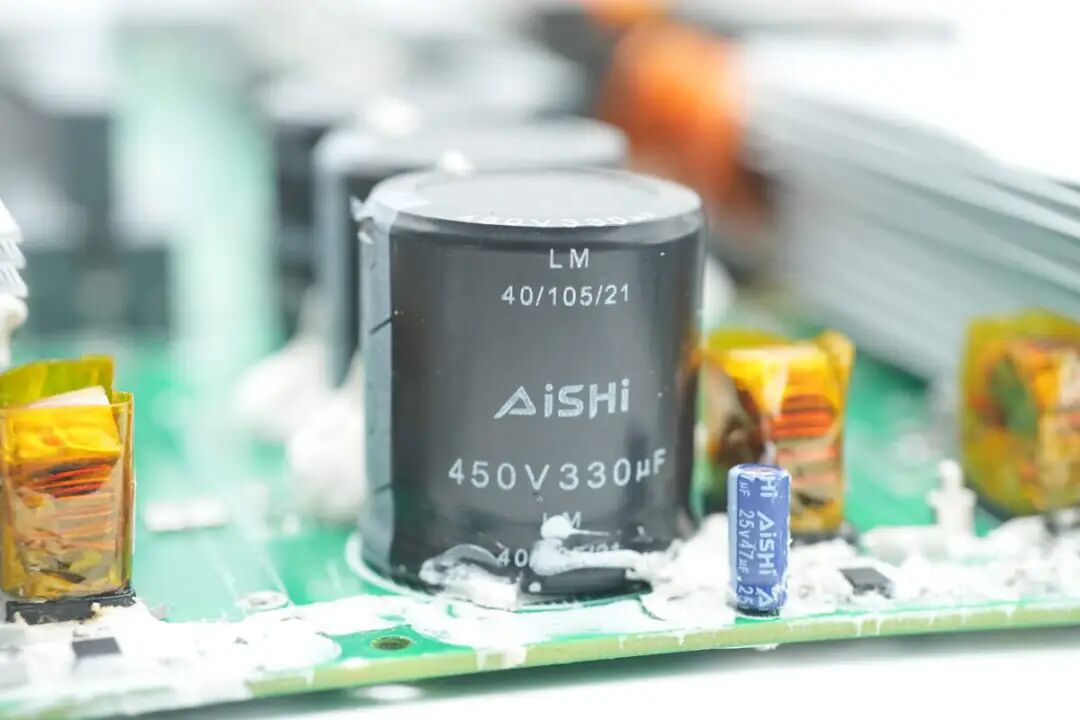

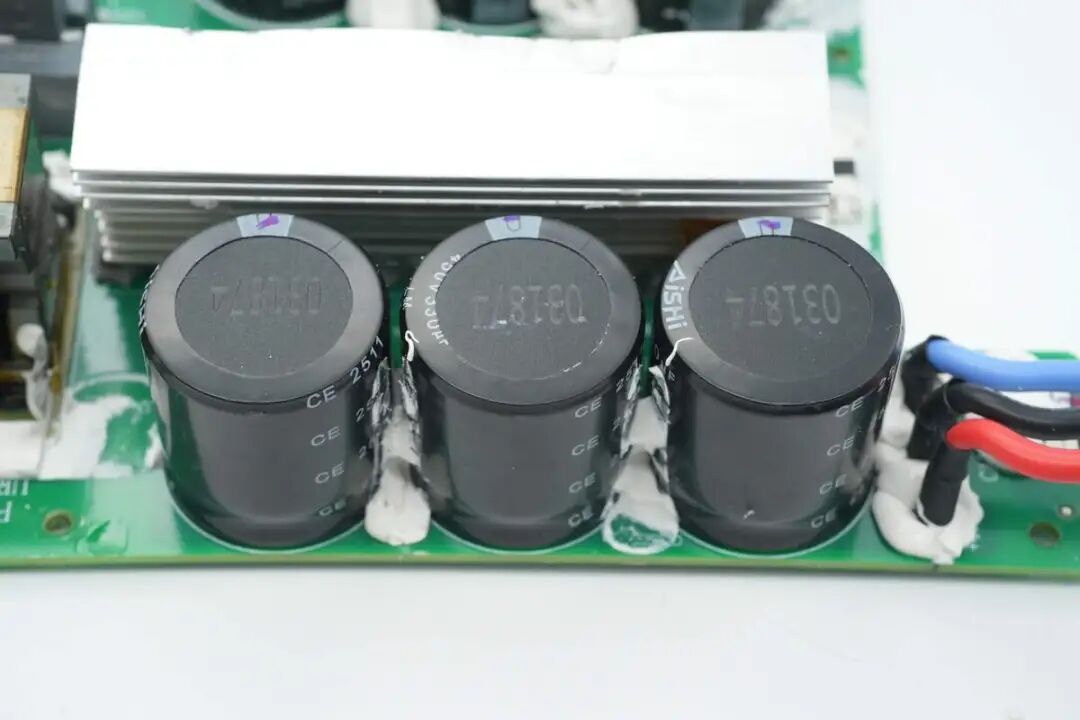

高压滤波电容来自艾华，为LM系列小体积长寿命电解电容，规格为450V330μF。
一组使用三颗电容并联。
另一组电容规格相同。
一组使用三颗电容并联。

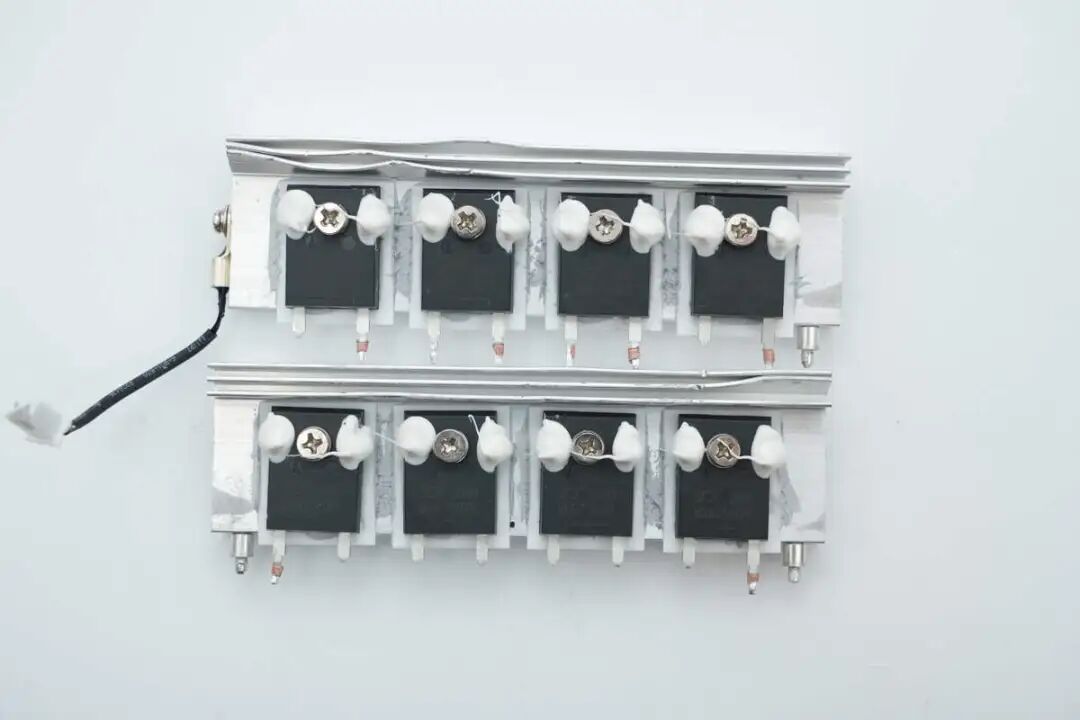

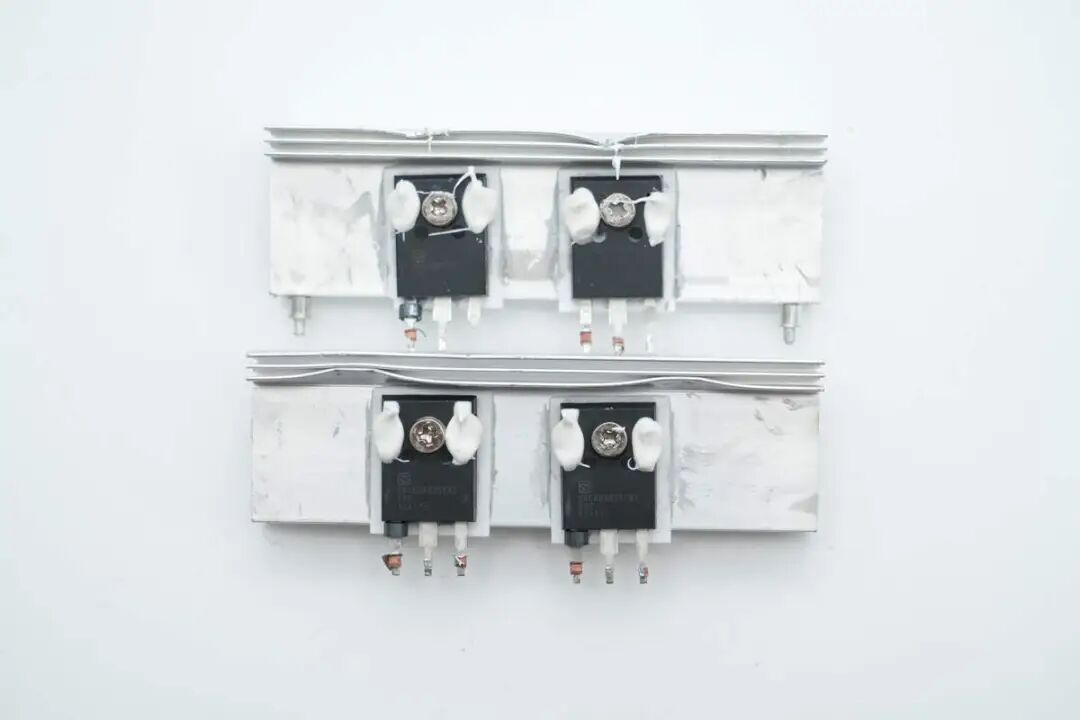

散热片上固定全桥LLC开关管。
散热片背面设有格栅，增大散热面积。

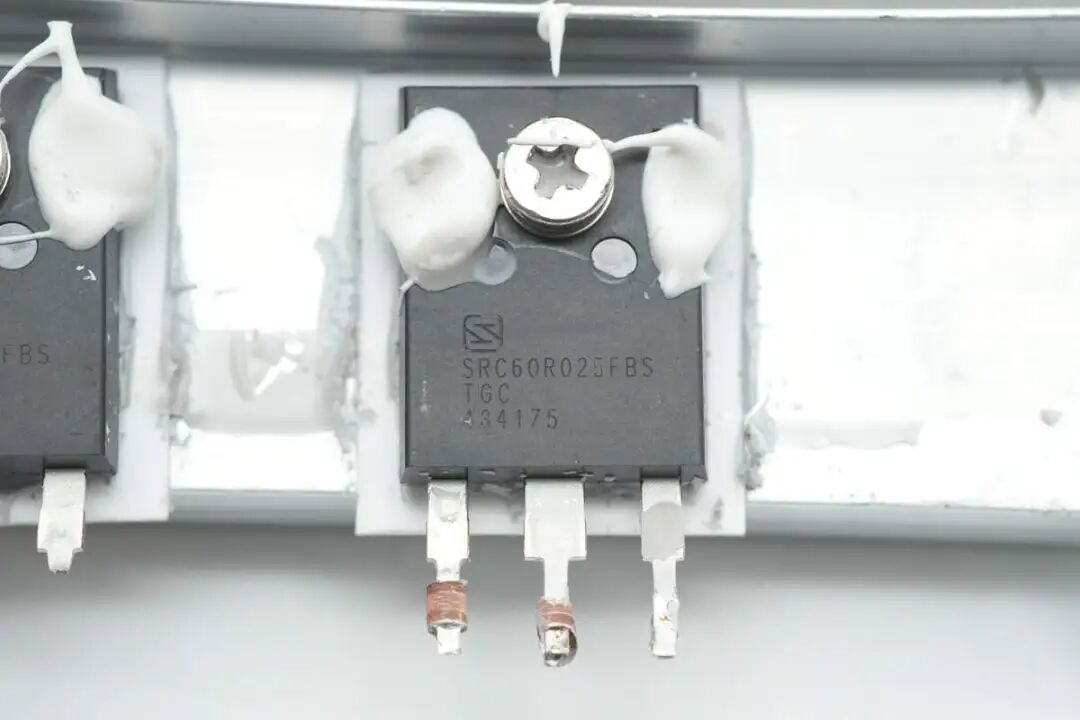

LLC开关管来自尚阳通，型号SRC60R025FBS，NMOS，耐压600V，采用TO-247封装。

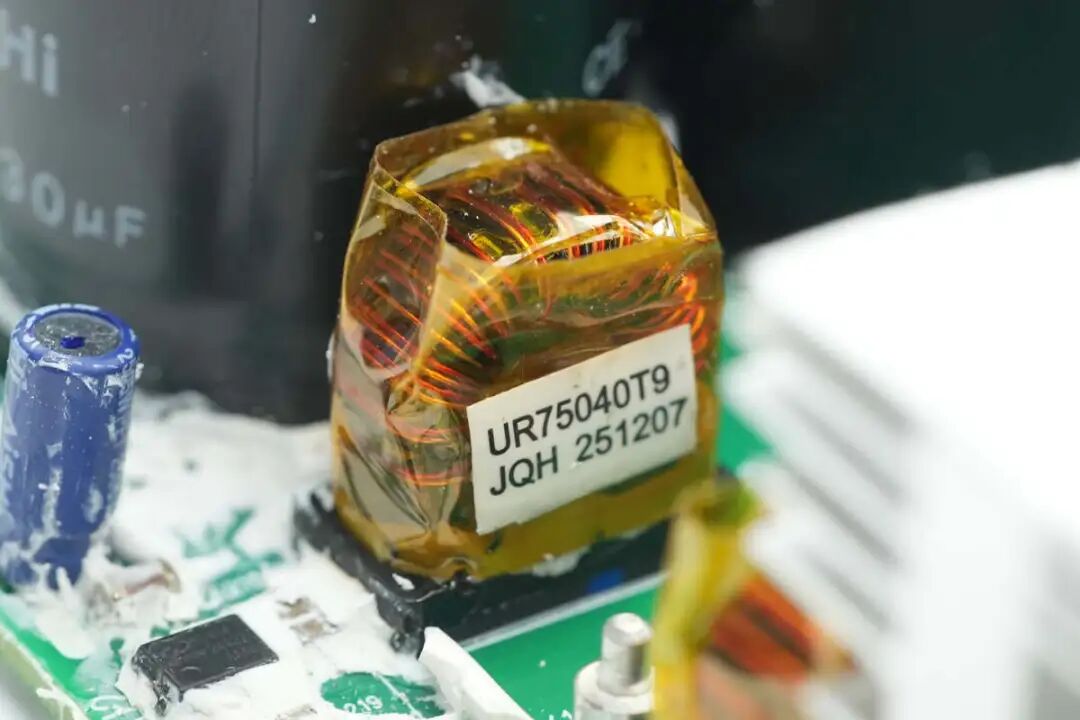

驱动开关管的隔离变压器缠绕高温胶带绝缘，底部设有塑料底座，共4颗变压器对应八颗开关管。
驱动器来自瞻芯科技，型号IVCR2404，为双通道低侧高速栅极驱动器，使用4颗对应4颗隔离变压器。
谐振电感采用利兹线绕制。
谐振电容来自厦门法拉电子，规格为0.018μF1600V，两组共计12颗。

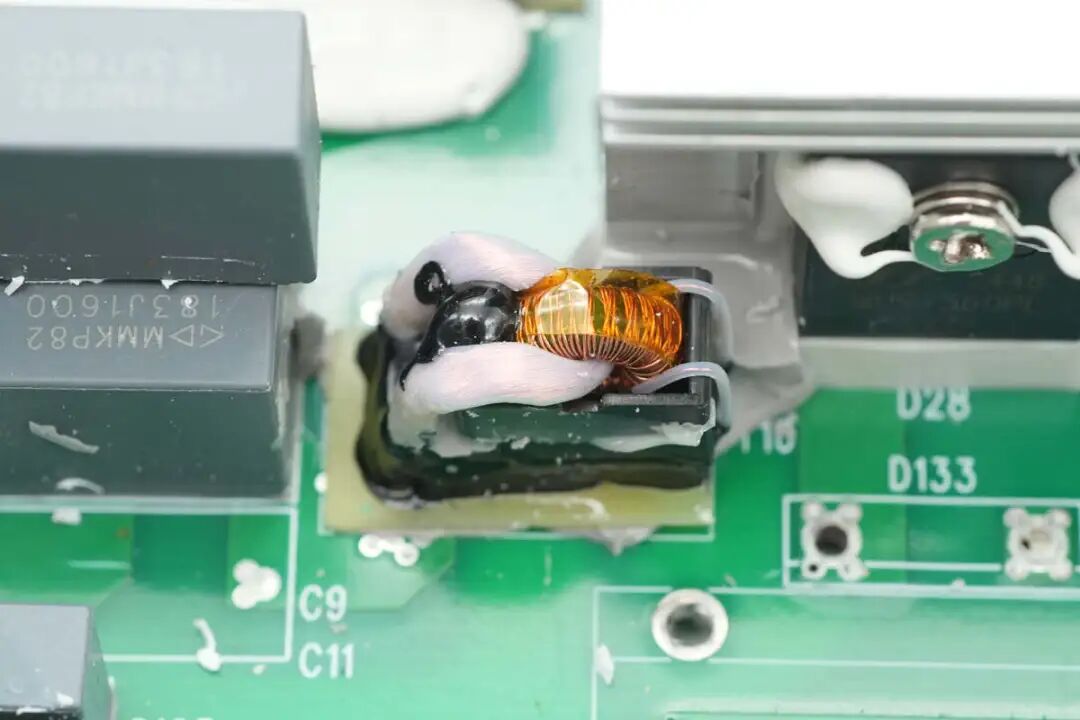

用于检测初级电流的电流互感器特写，底部设有电木板绝缘。

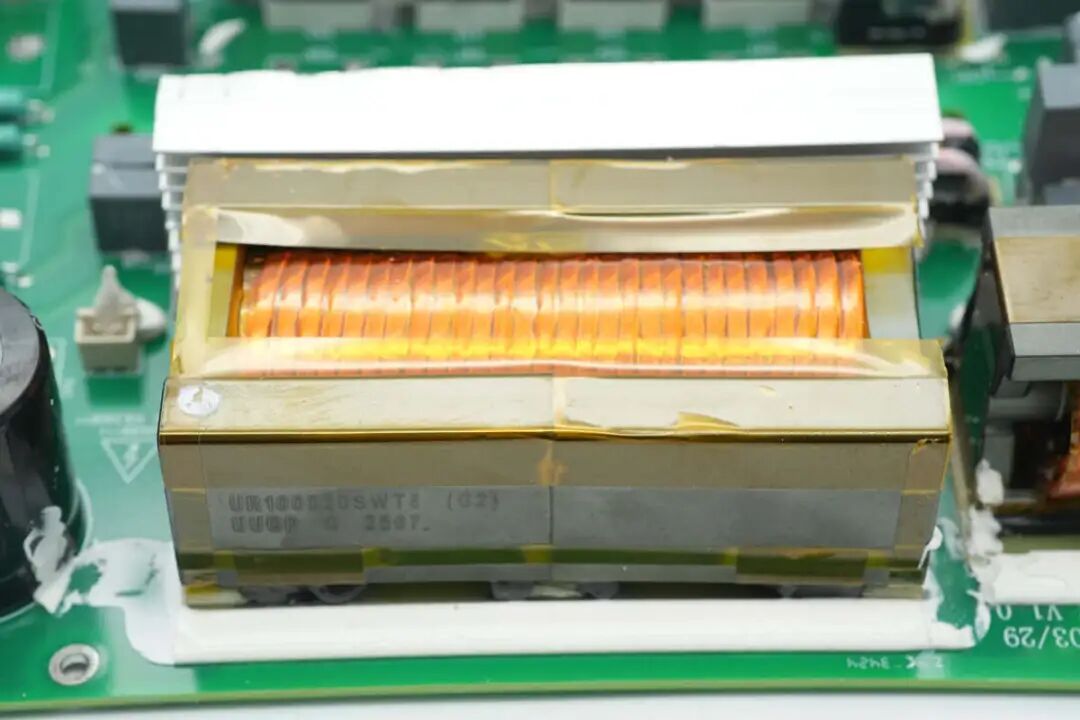

变压器采用利兹线绕制，磁芯底部打胶加固。

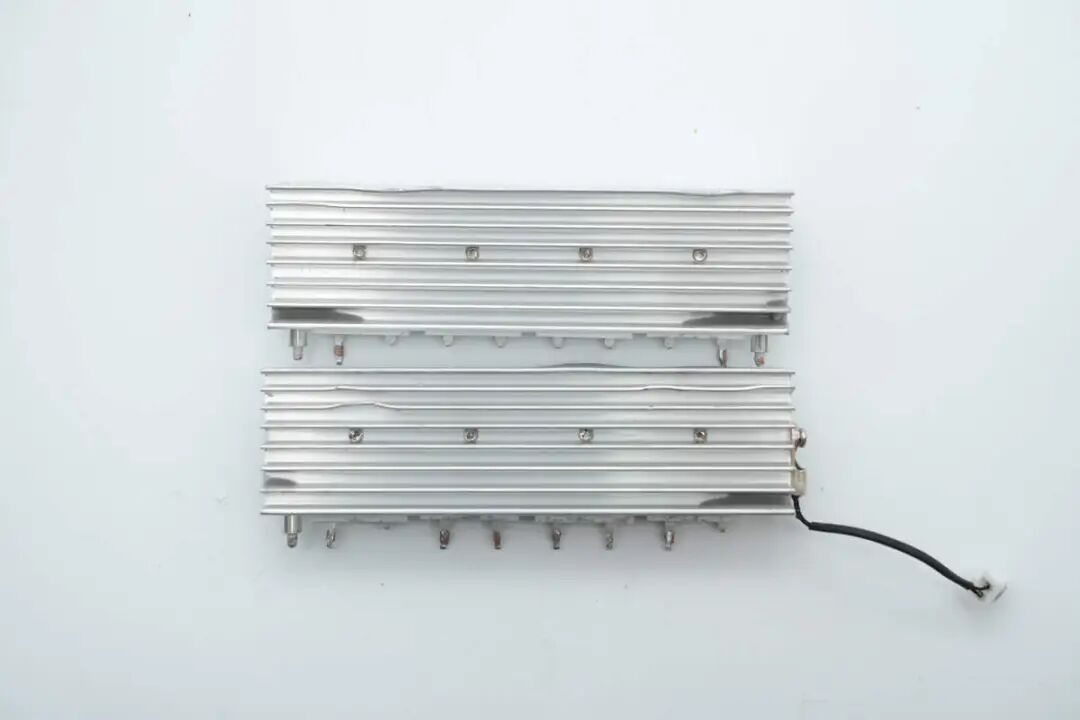

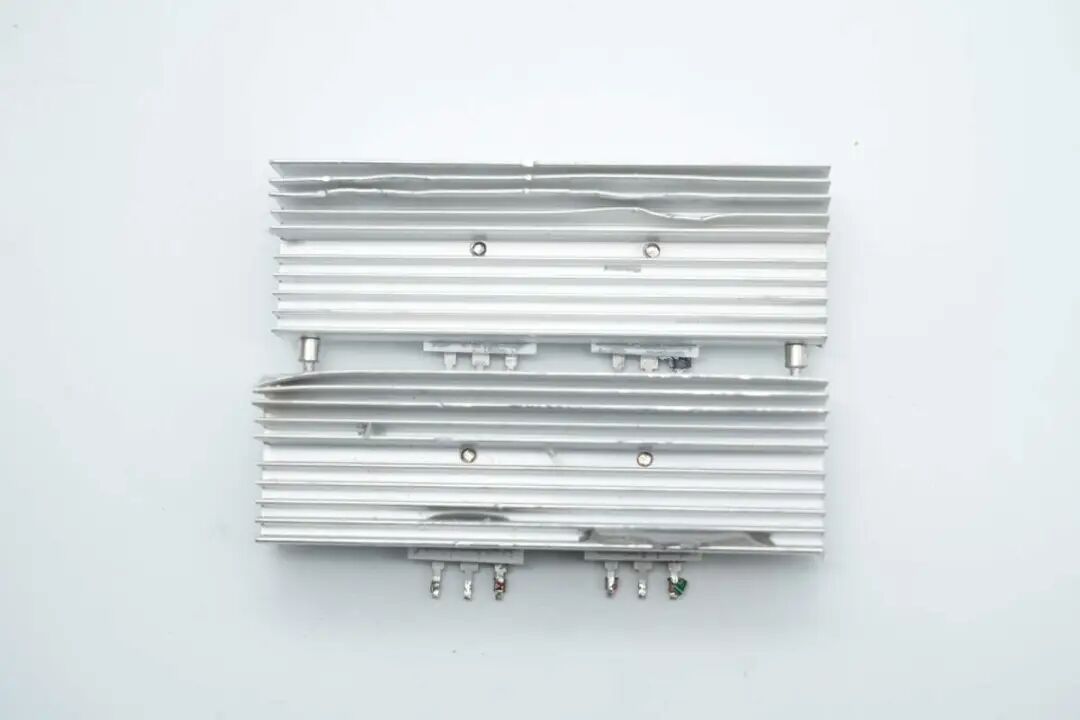

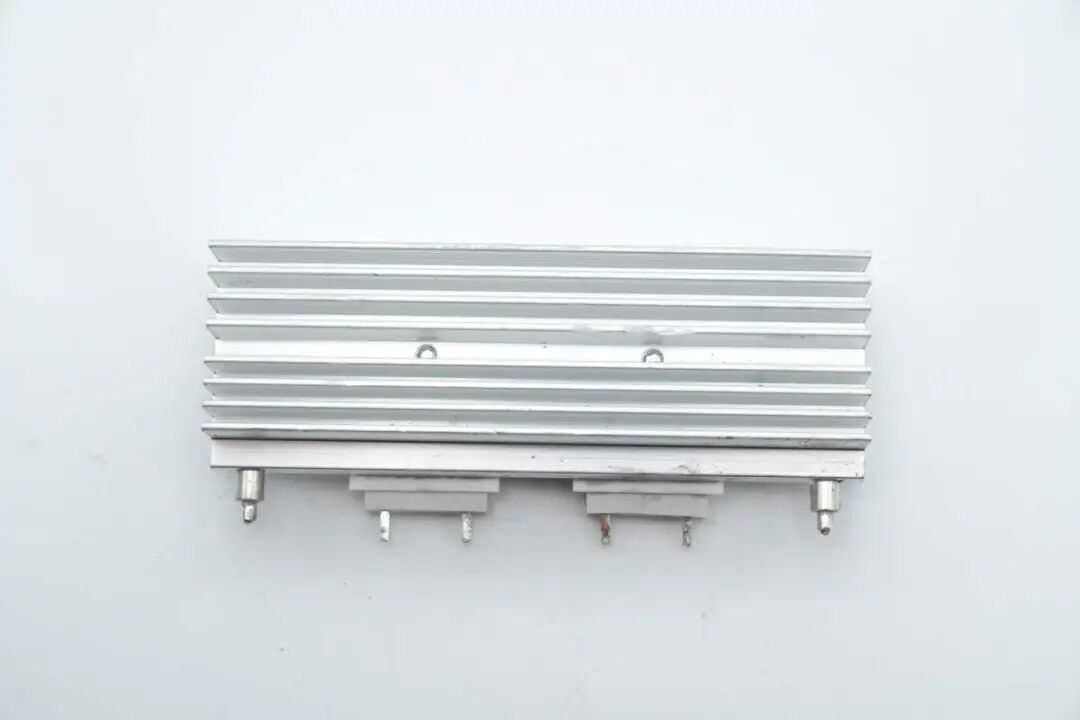

散热片固定整流二极管。
散热片背面设有格栅，增大散热面积。

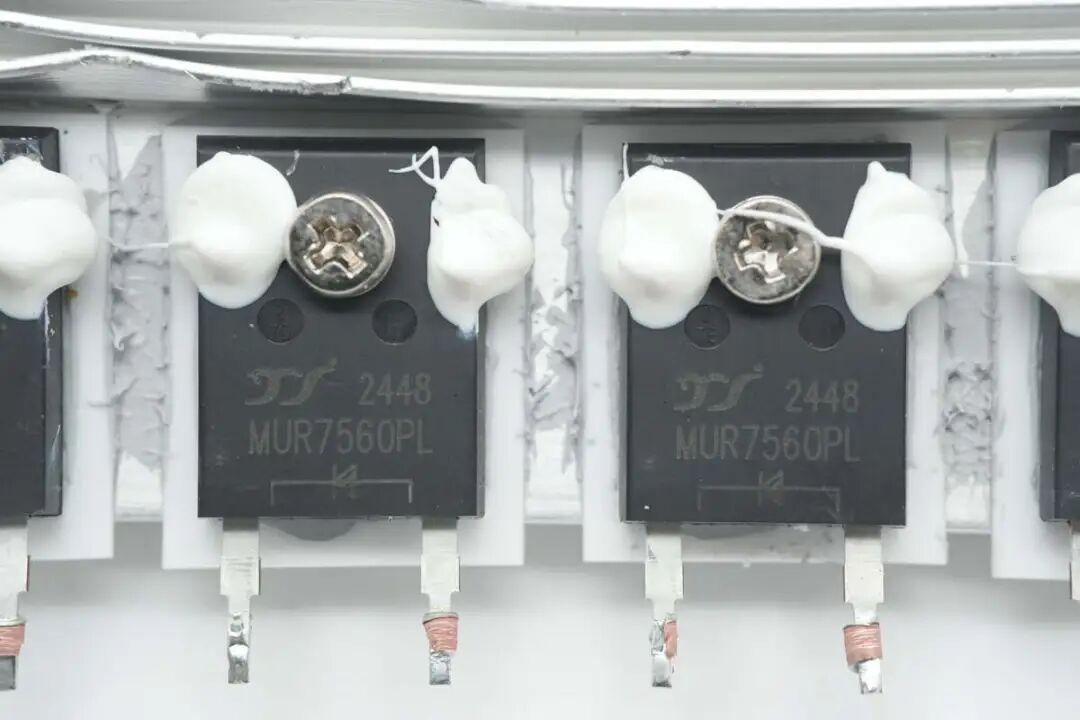

整流管来自扬杰科技，型号MUR7560PL，为超快恢复二极管，规格为600V 75A，采用TO-247AC封装。

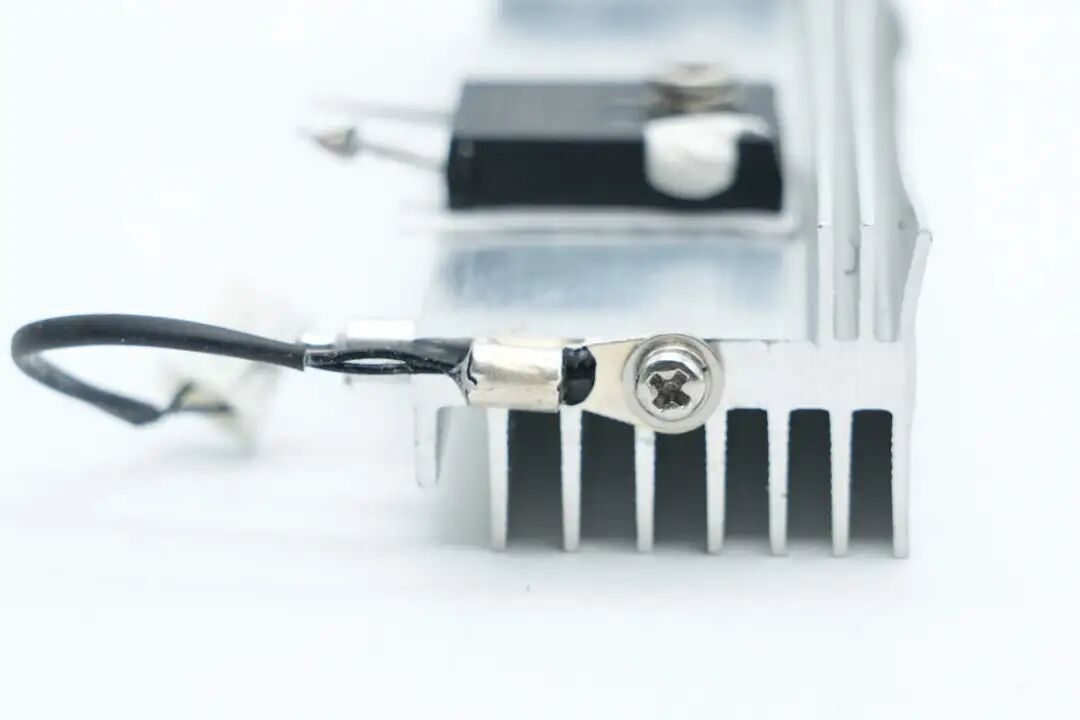

散热片侧面设有热敏电阻，用于检测温度。

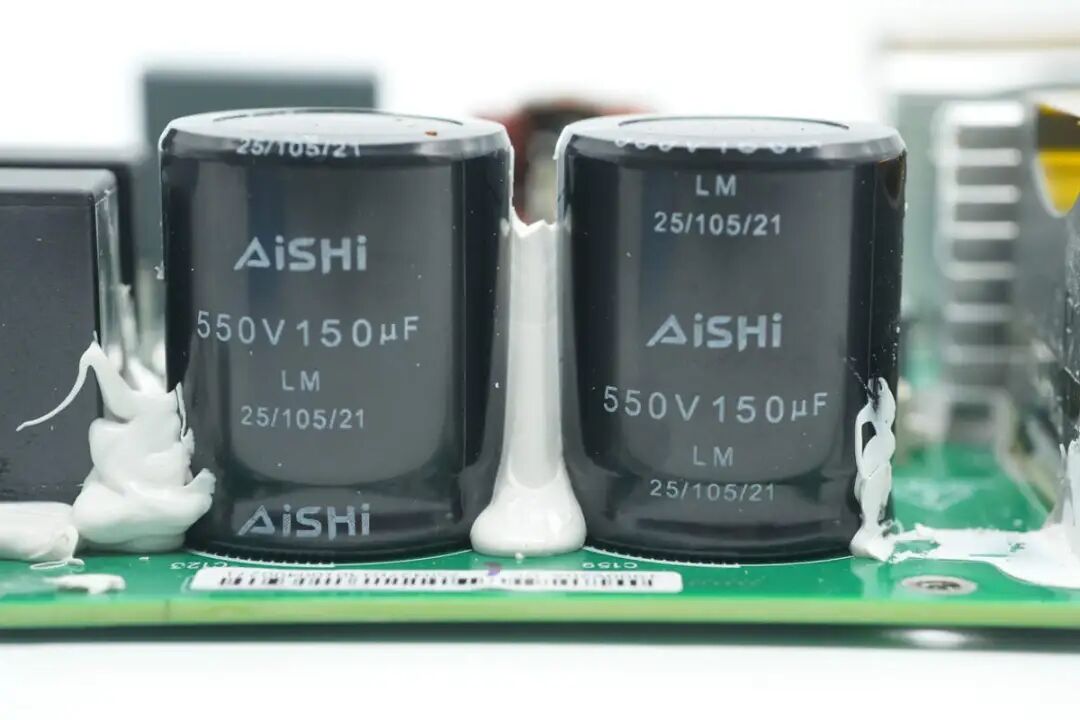

两颗输出滤波电容来自艾华，规格为550V150μF。

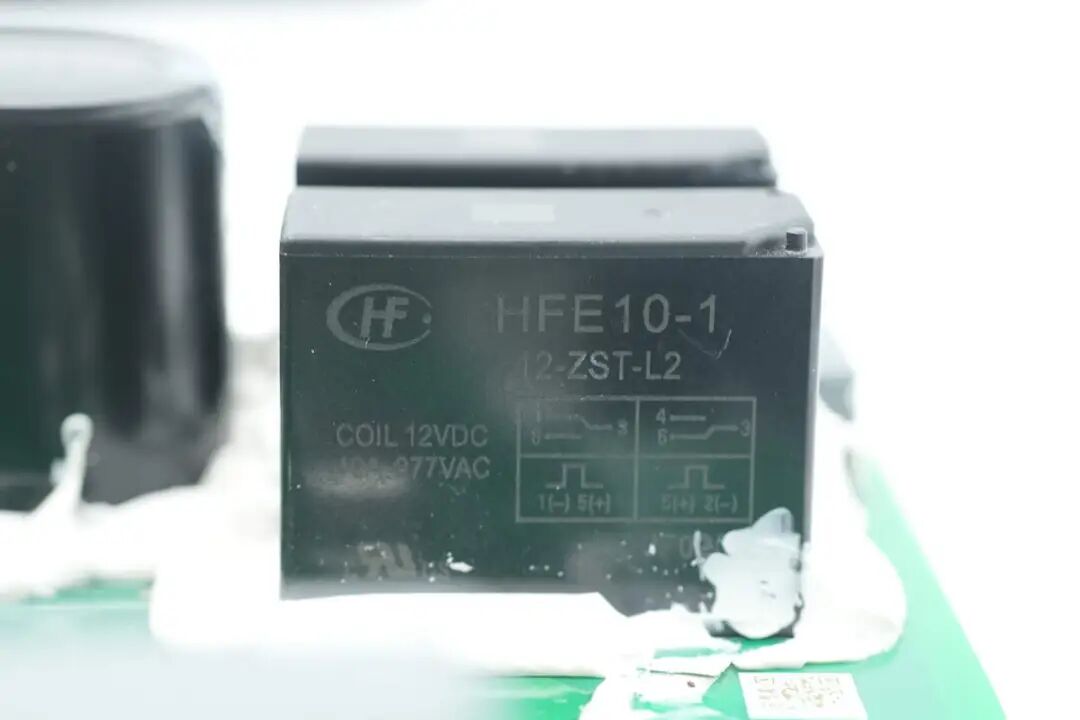

用于输出控制的继电器来自宏发，型号HFE10-1/12ZST-L2，为磁保持继电器，采用双线圈磁保持，线圈电压为12V，内置一组转换触点。

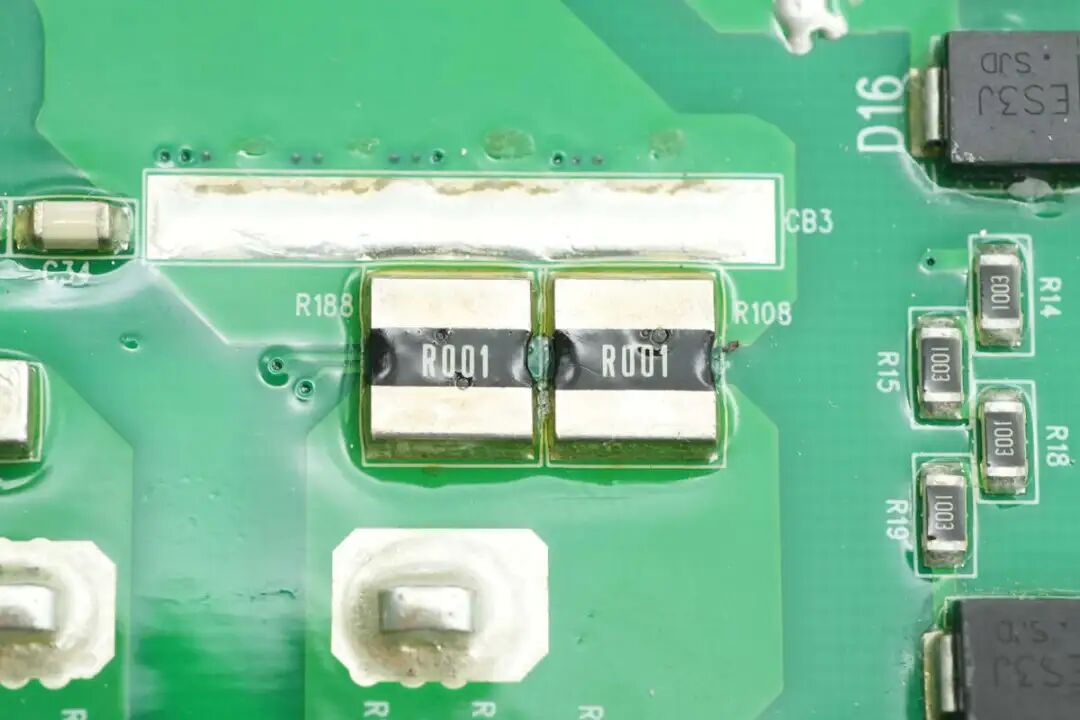

两颗1mΩ电阻并联检测输出电流。

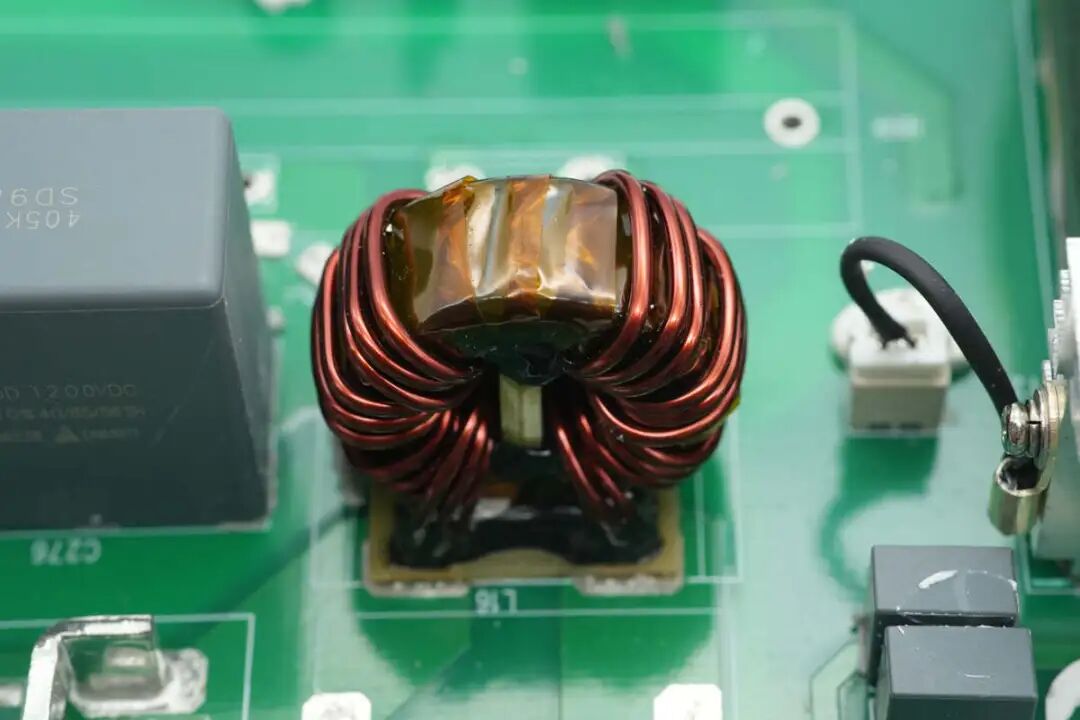

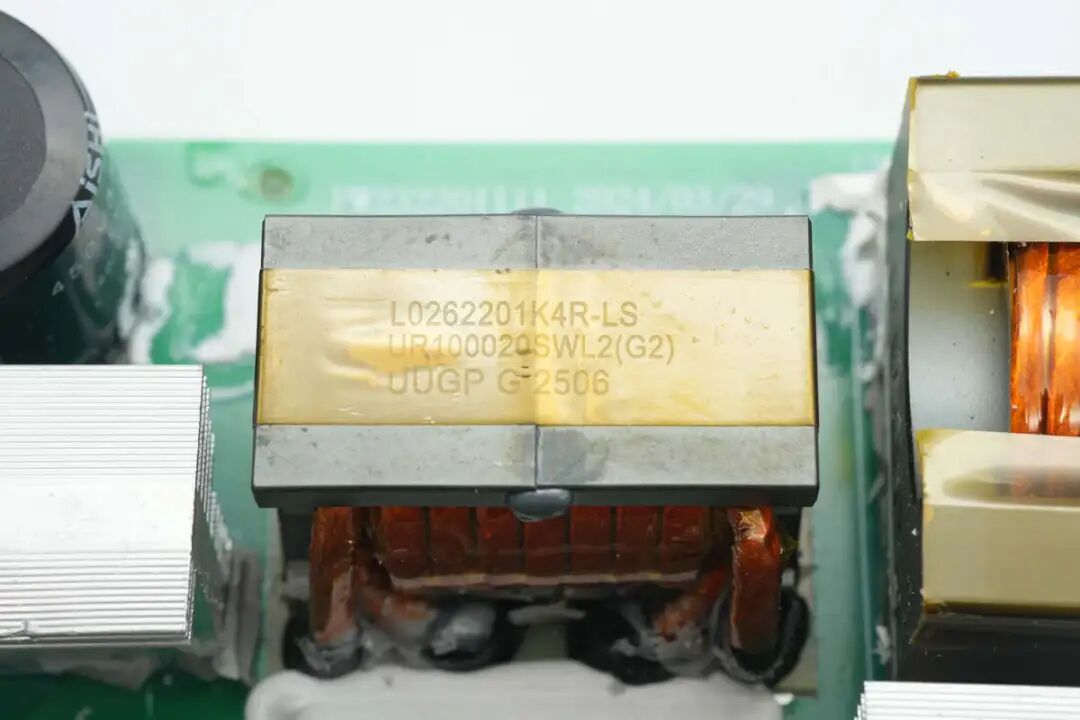

滤波电感采用漆包线绕制。

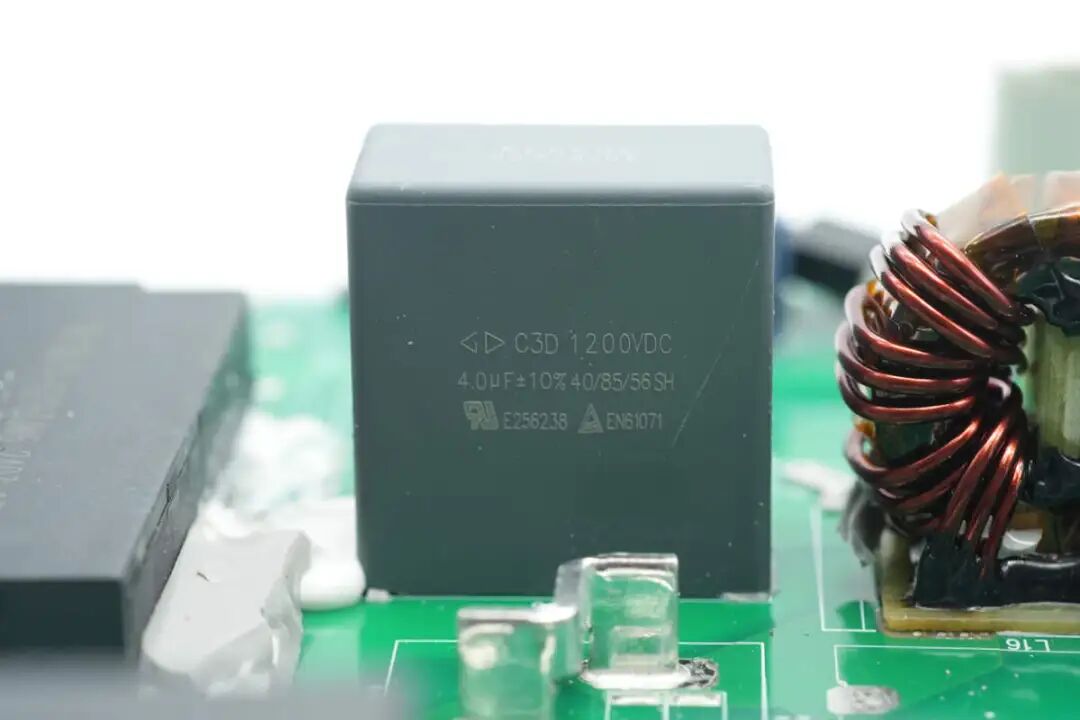

薄膜滤波电容来自厦门法拉电子，规格为4μF1200V。

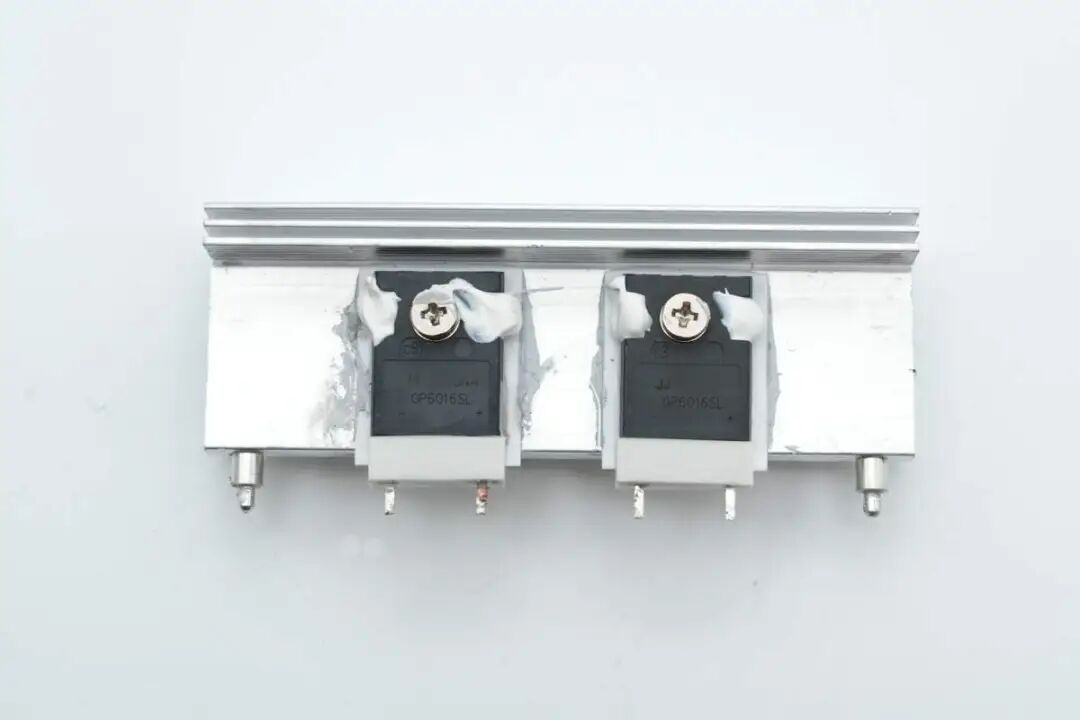

散热片固定防反灌二极管。
散热片背面设有格栅，增大散热面积。

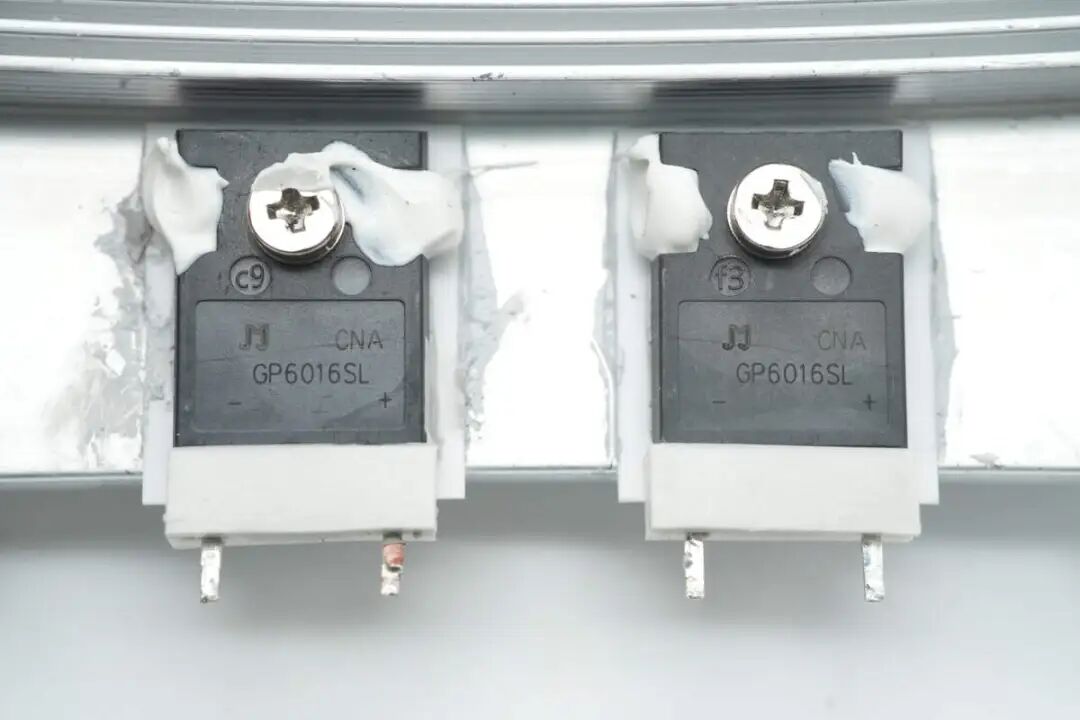

二极管来自捷捷微电，型号GP6016SL，规格为1600V 60A，采用TO-247J-2L封装。
防反灌二极管背面阻容吸收电路特写。

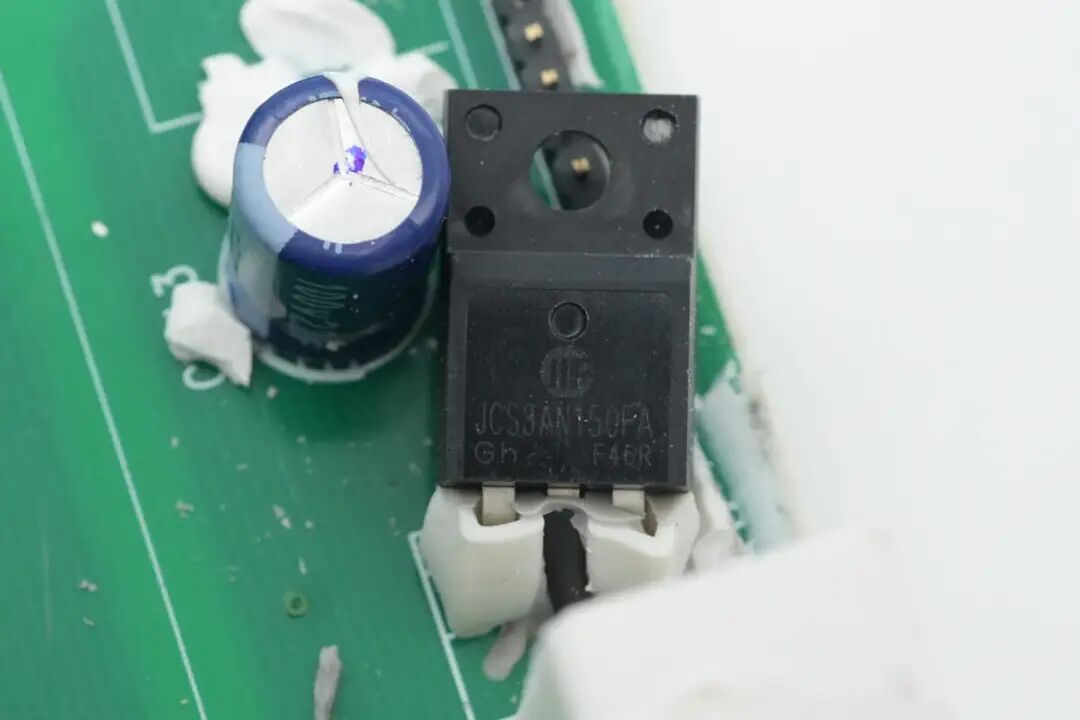

输出放电管来自华微电子，型号JCS3AN150FA，NMOS,耐压1500V，导阻8Ω，采用TO-220MF封装。

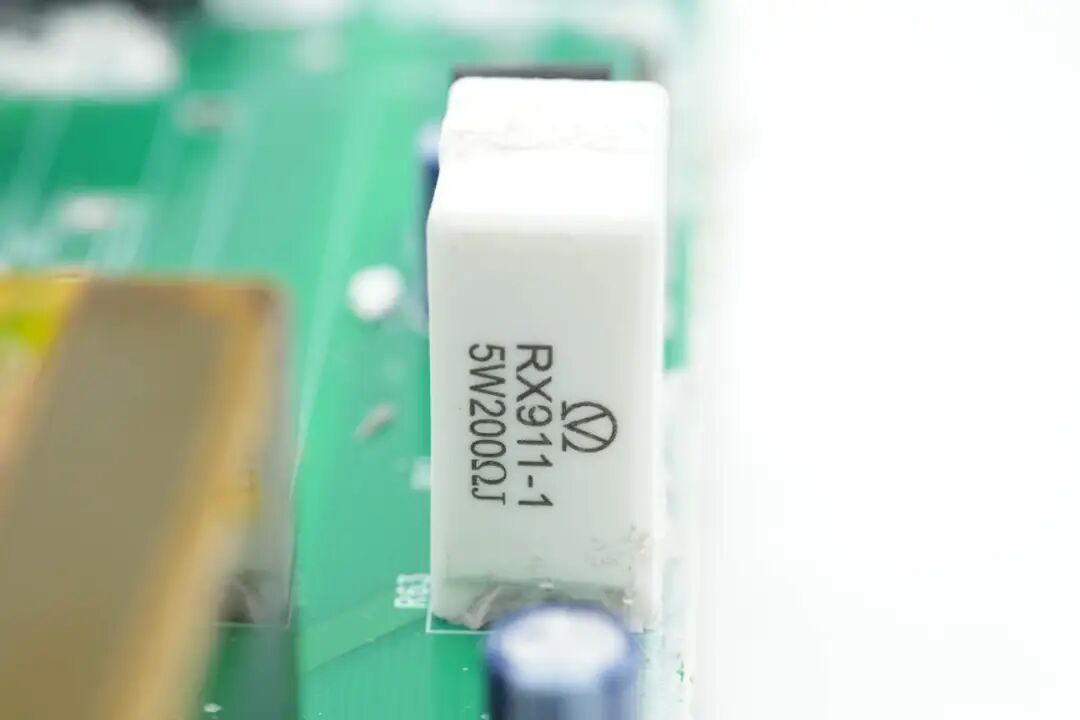

放电电阻来自永星电子，为RX911型线绕电阻器，规格为5W200Ω。

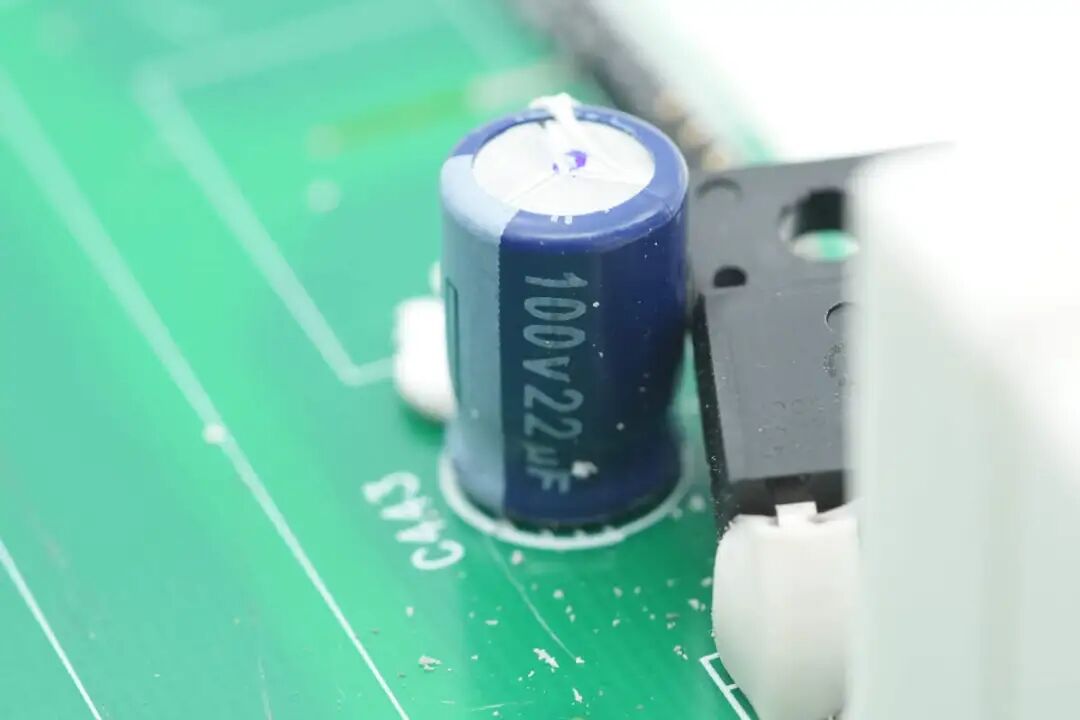

滤波电容规格为100V22μF。

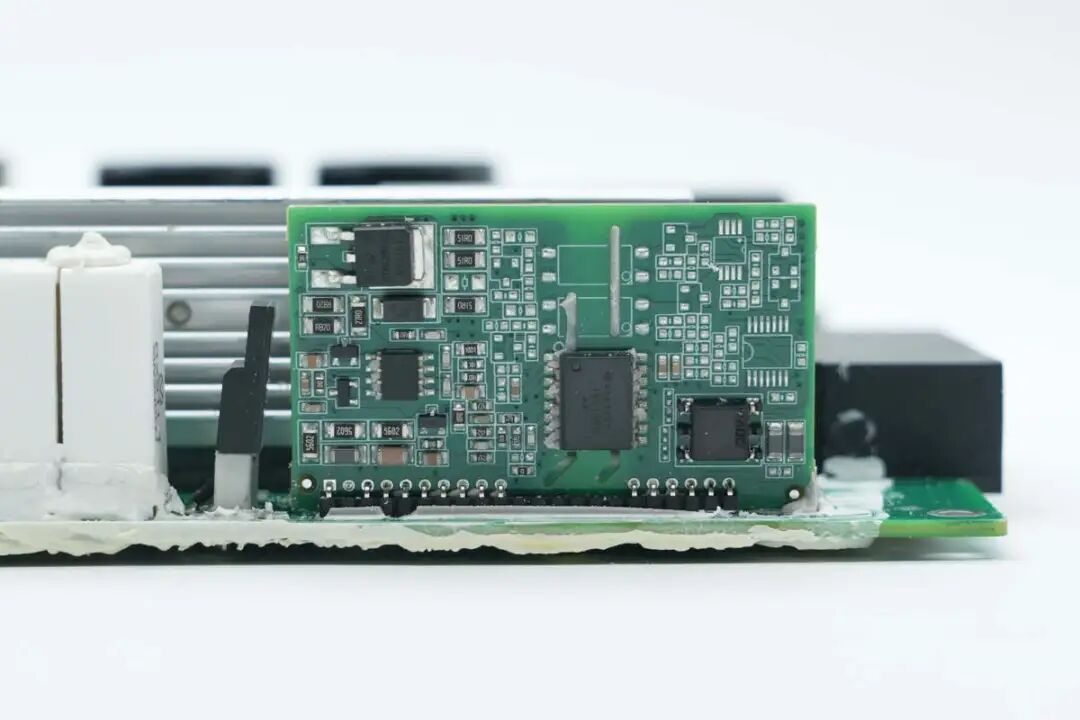

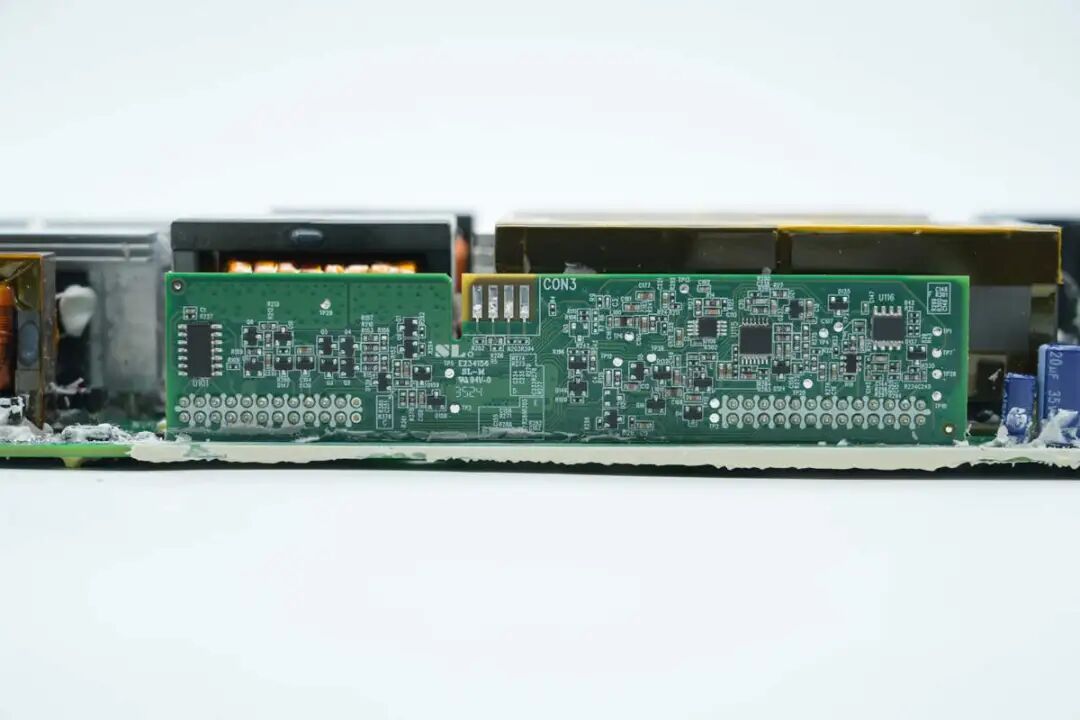

PCBA模块侧面焊接控制小板。

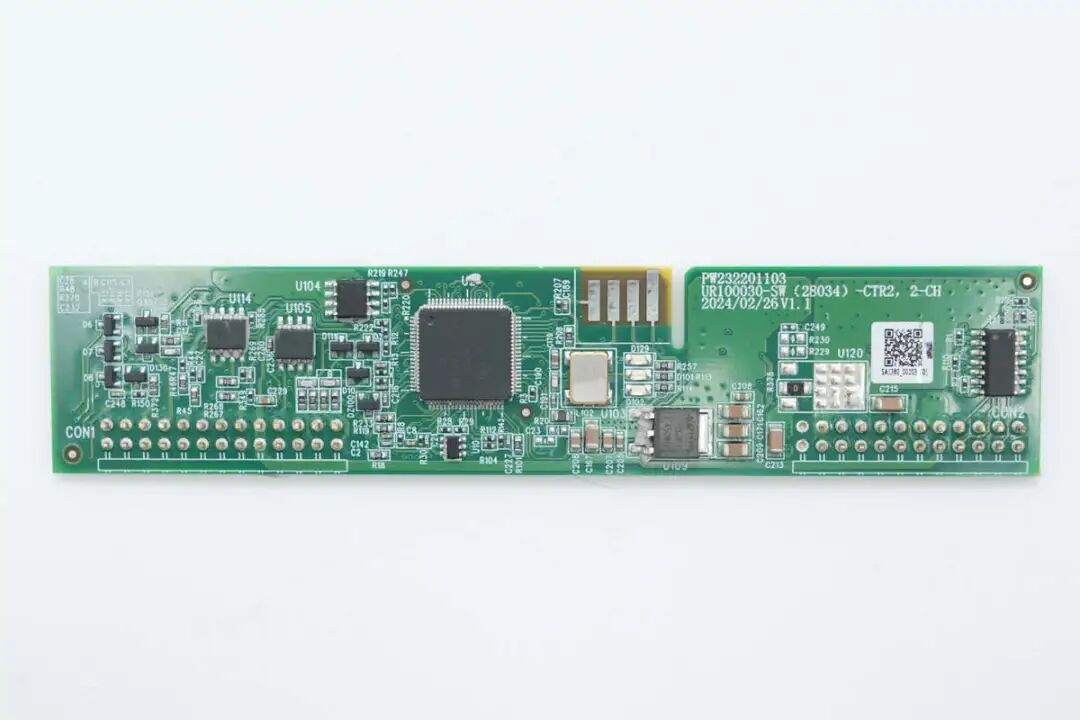

控制小板正面焊接LLC控制器，存储器，运放，稳压芯片和与门芯片。
小板背面设有运放，电压比较器和与门芯片。

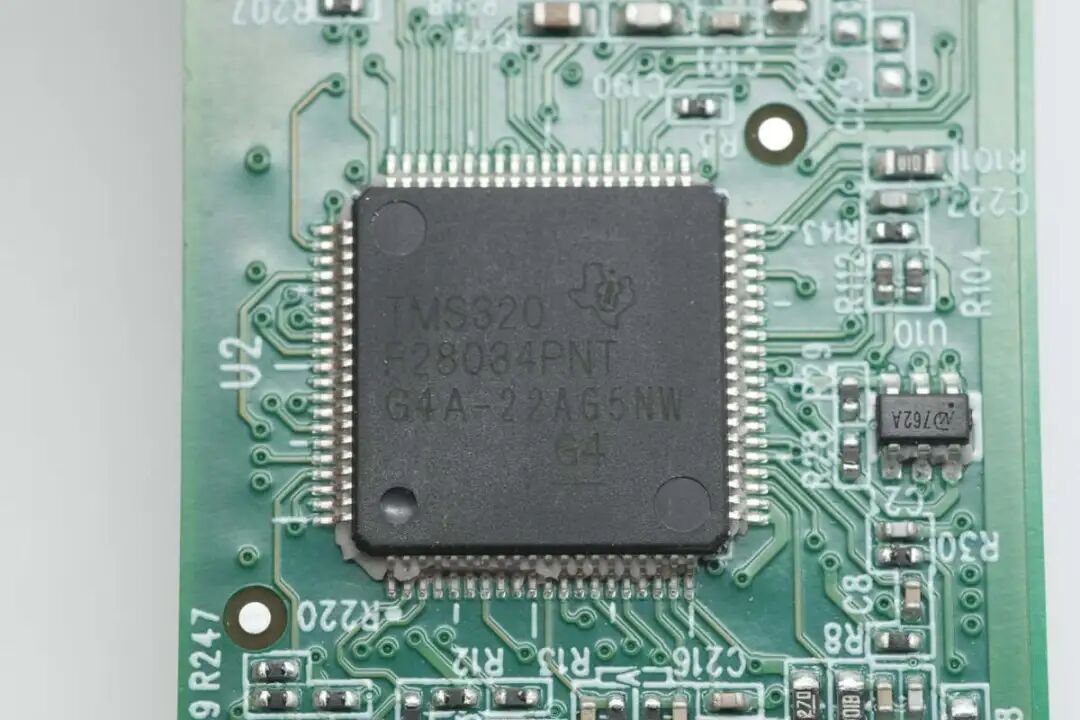

LLC控制器来自TI德州仪器，为C2000系列实时微控制器，型号为TMS320F28034PNT，芯片内置32位CPU内核，主频60MHz，支持连动运算，快速中断响应和处理，内置128KB闪存。可用于空调外机，DC-DC，逆变器和电机控制，OBC，充电桩，BLDC电机驱动等用途，采用LQFP80封装。

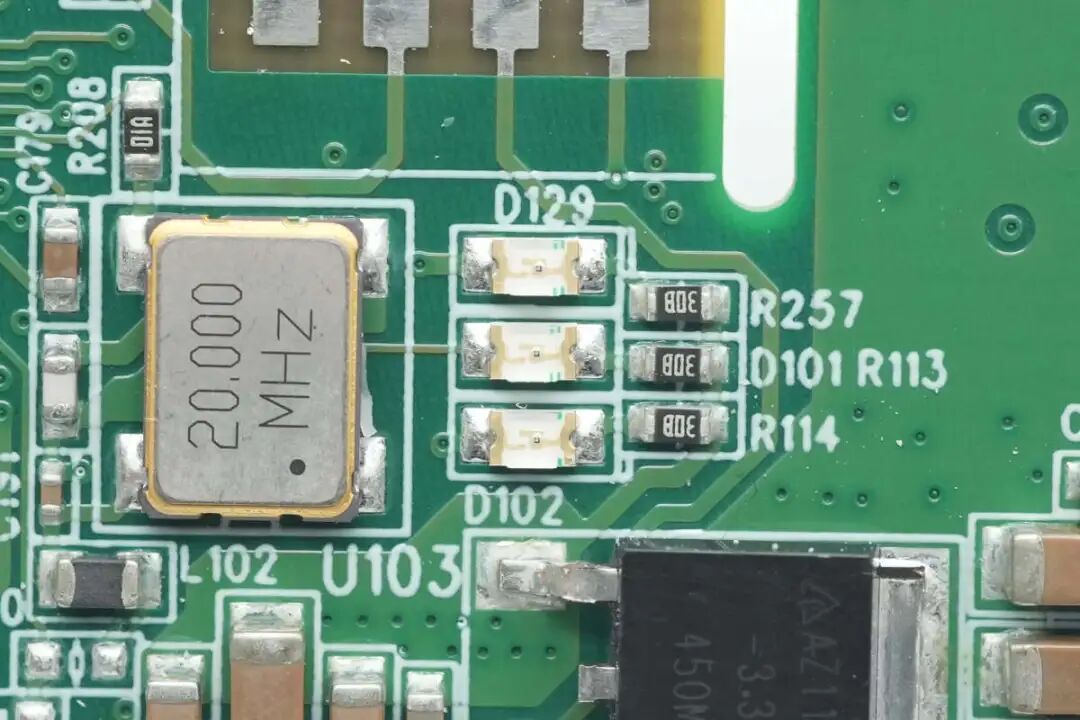

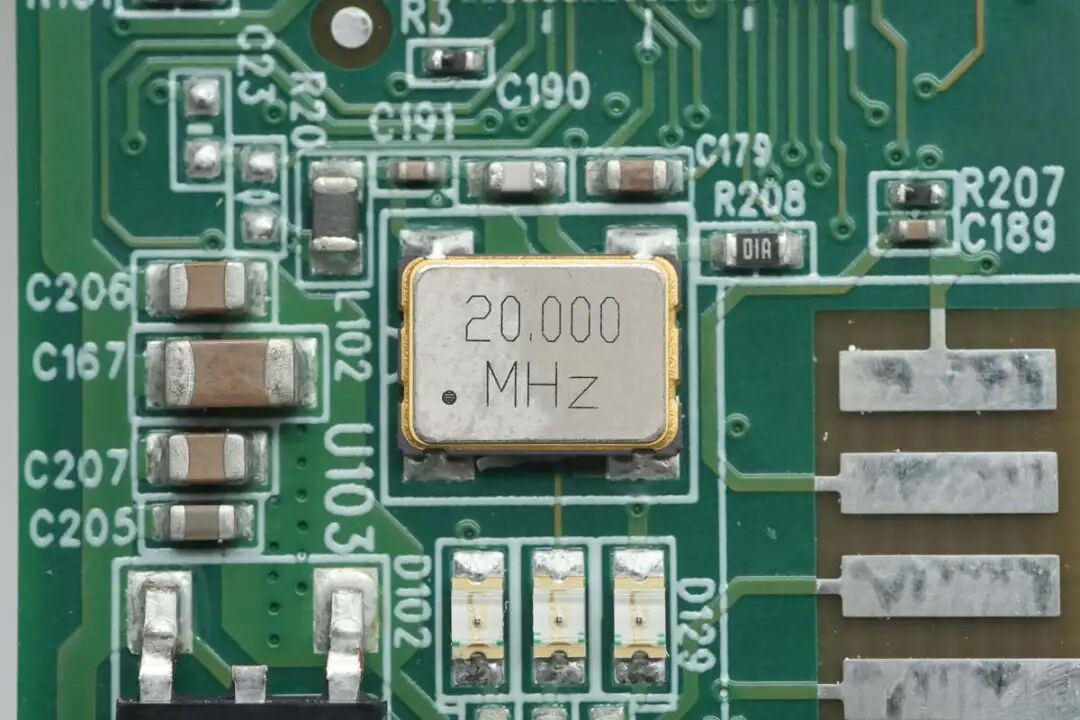

20.000MHz时钟晶振特写。

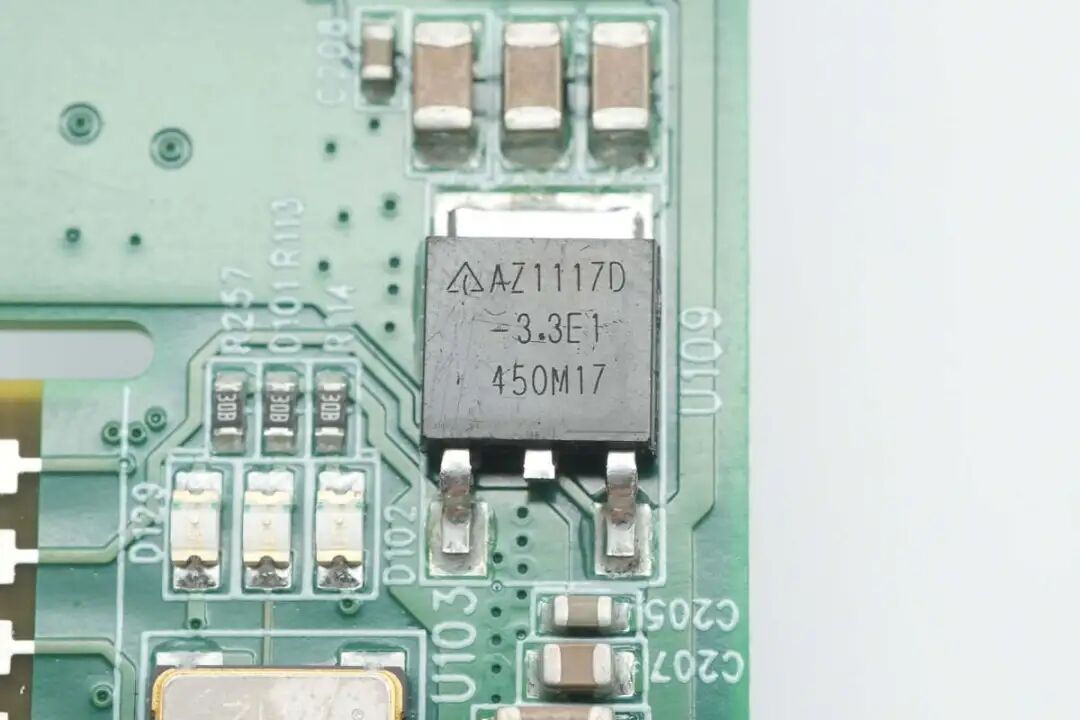

稳压芯片来自达尔，型号为AZ1117D-3.3TRE1，输出电压为3.3V。

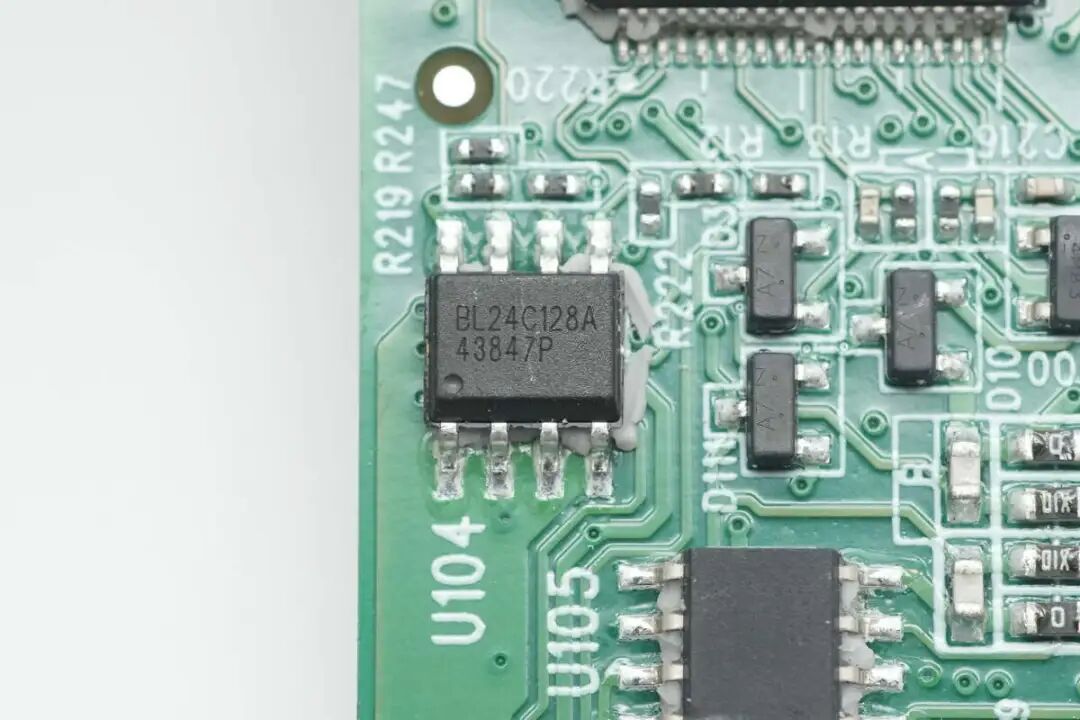

存储器来自上海贝岭，型号BL24C128A，容量为16KB，支持1.7-5.5V工作电压，采用SOP8封装。
两颗运放来自德州仪器，型号OPA2171，为双路低功耗运算放大器，支持36V供电电压，采用SOIC8封装。

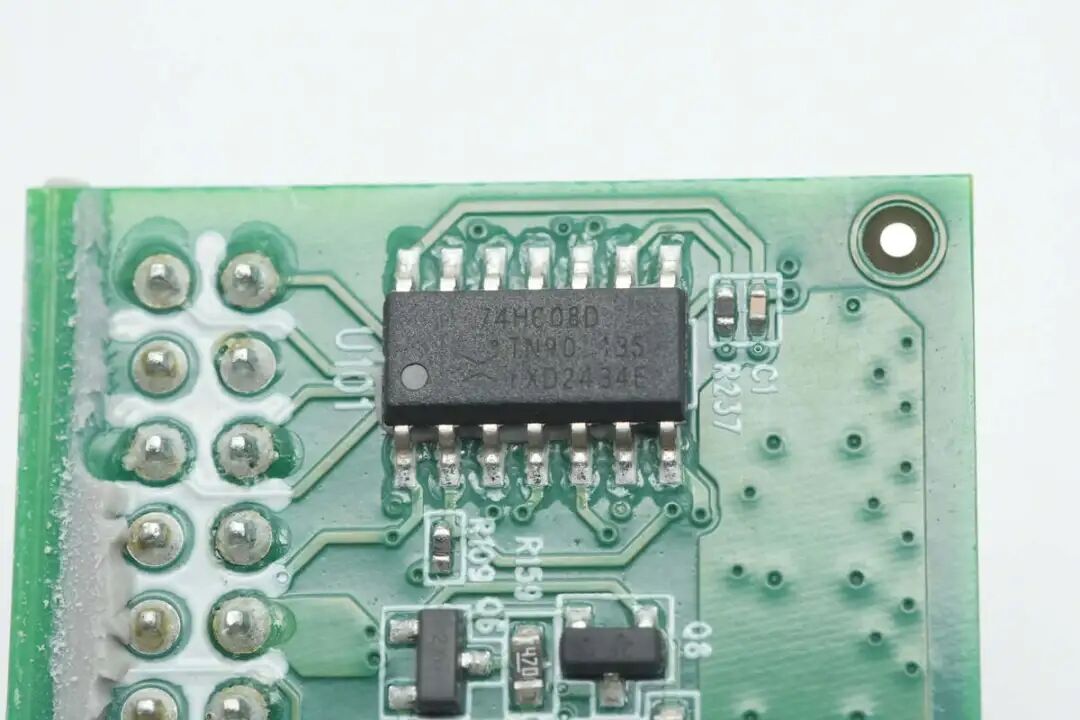

与门芯片来自安世半导体，型号74HC08D。

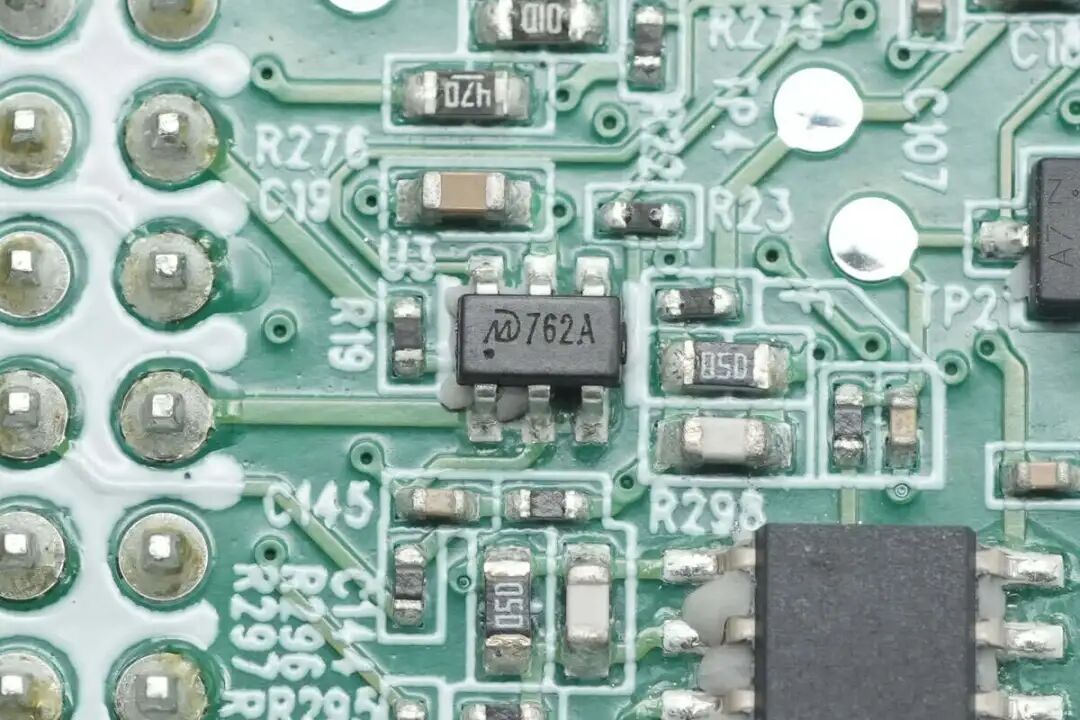

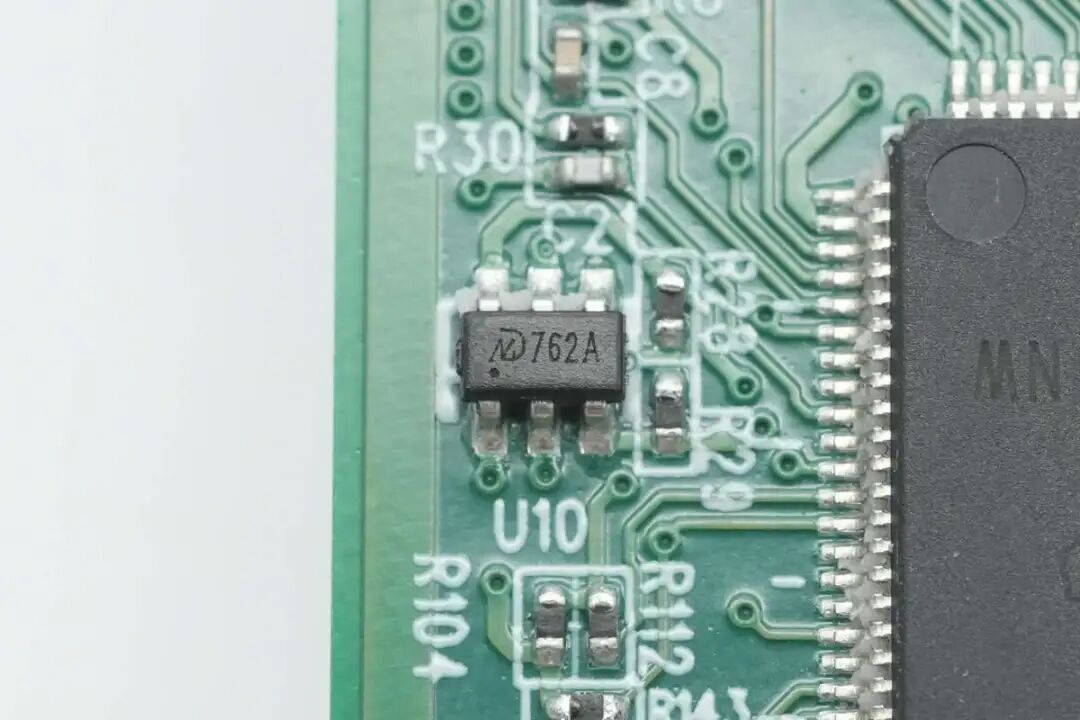

继电器驱动芯片来自明达微，型号MD7620A，为双向磁保持继电器驱动，最大驱动电流800mA，内部集成续流二极管，采用SOT23-6封装。
贴片LED指示灯特写。

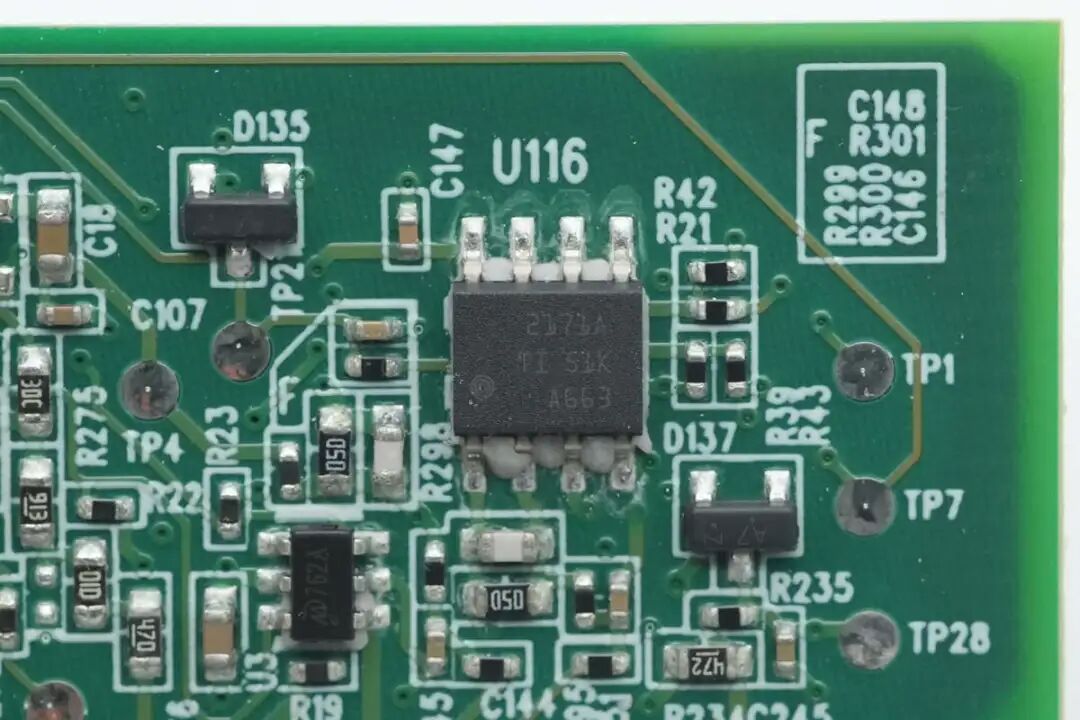

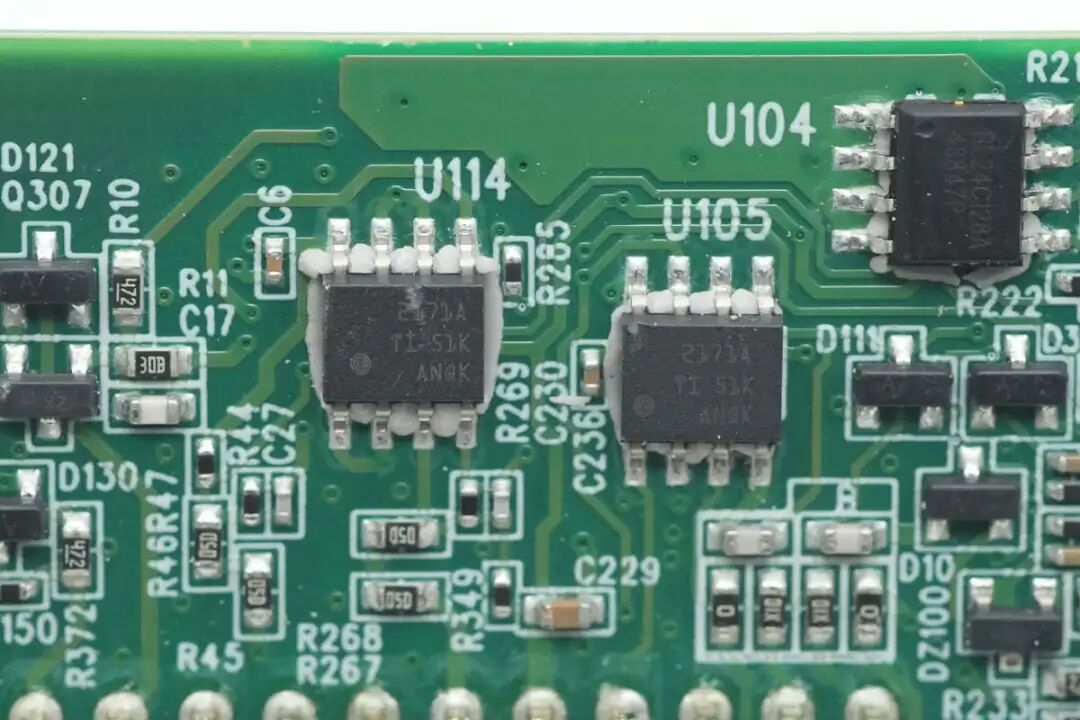

小板背面设有德州仪器OPA2171双运放。
小板背面设有明达微MD7620A驱动芯片。

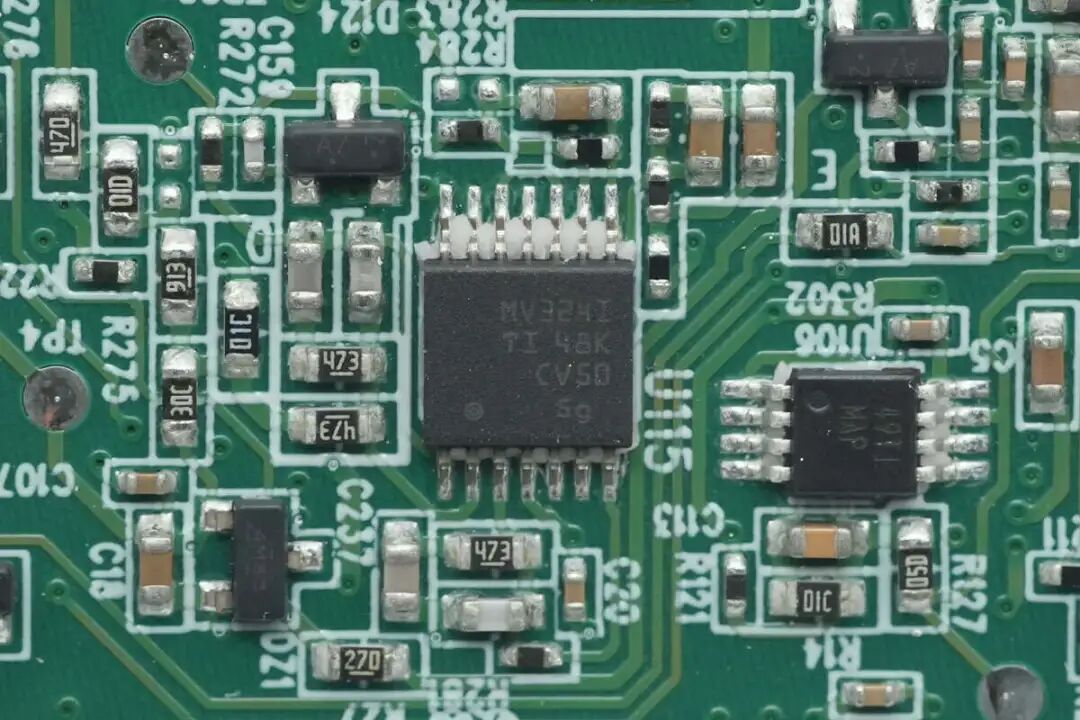

运放来自德州仪器，型号LMV324，为四通道运算放大器，采用TSSOP14封装。

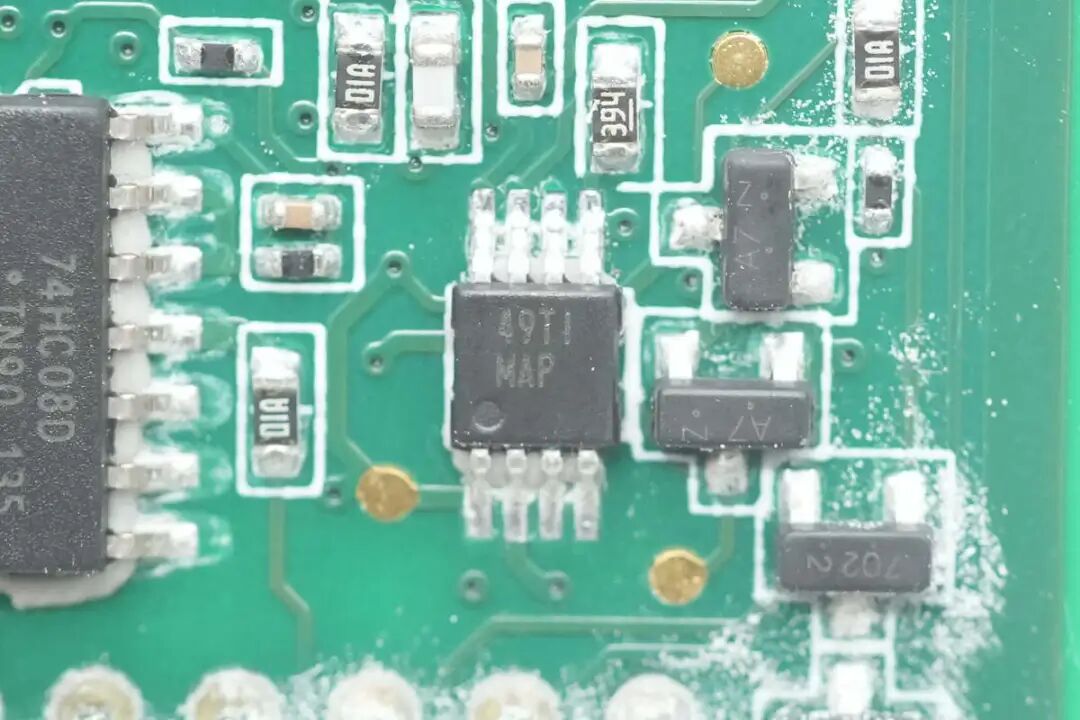

电压比较器来自德州仪器，丝印MAP，型号LM2903。
与门芯片来自安世半导体，型号74HC08D。

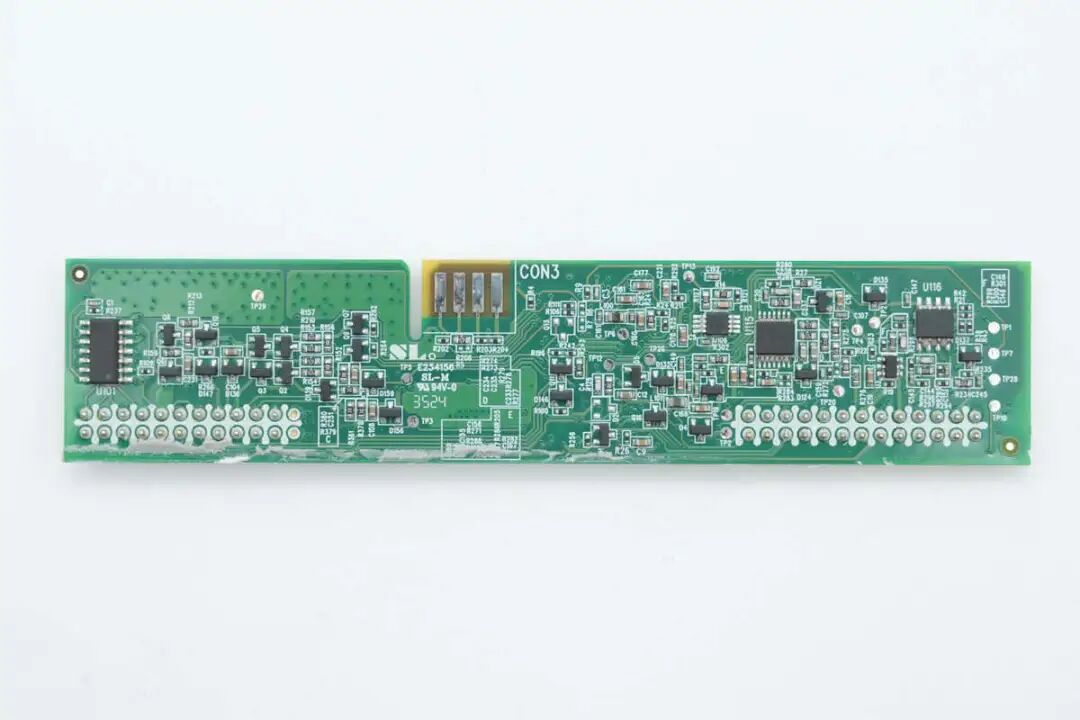

辅助电源和隔离通信小板焊接在PCBA模块侧面。

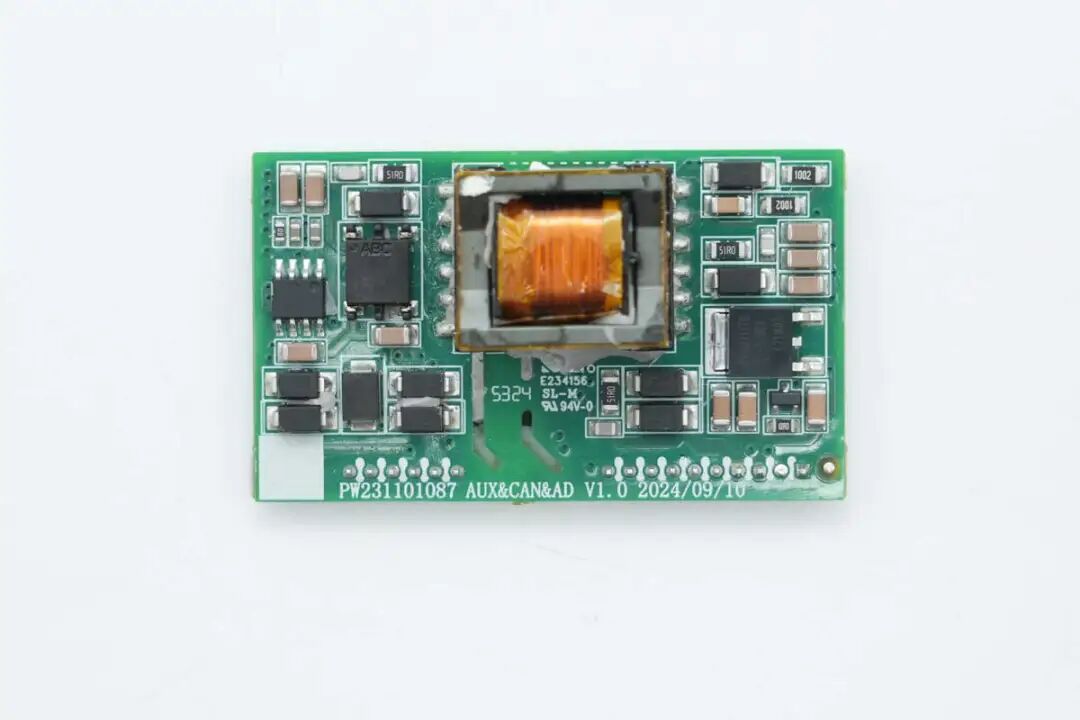

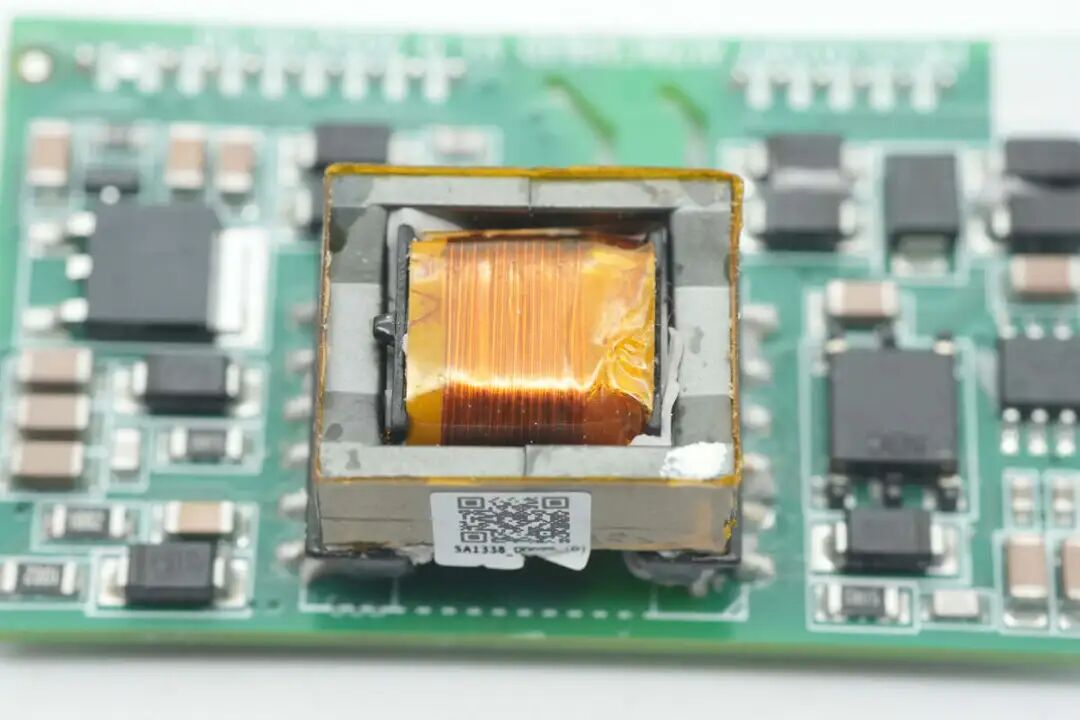

小板内侧一览，中间位置设有变压器，左右两侧均设有稳压芯片。

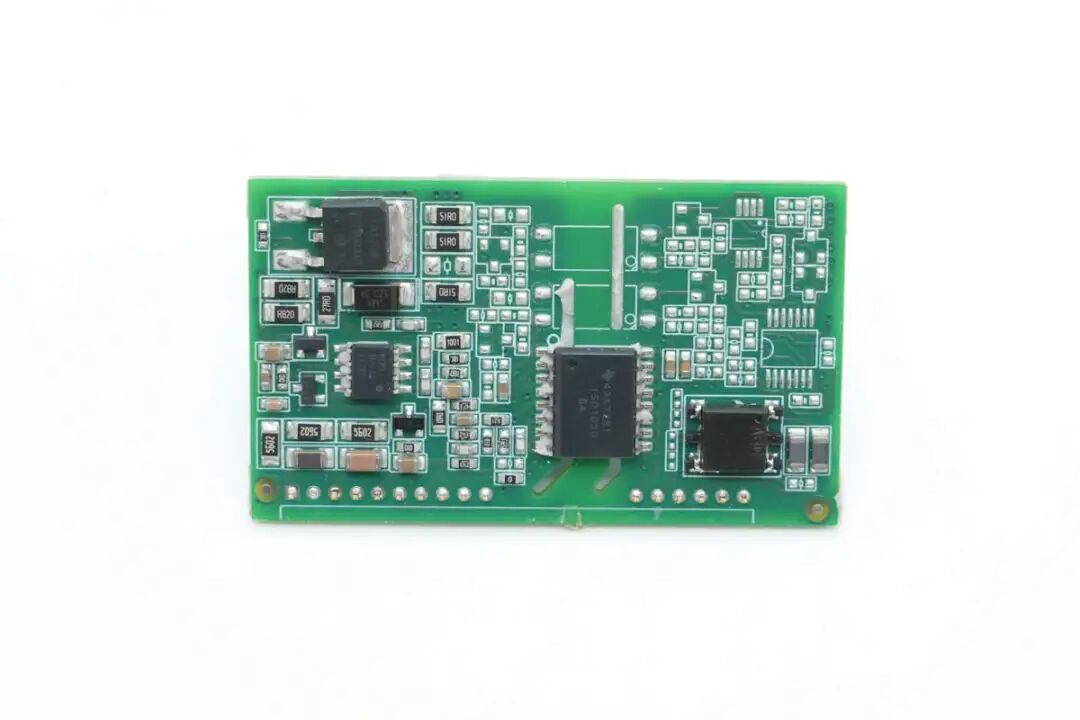

另一侧设有电源主控芯片，初级开关管和隔离芯片。
电源主控芯片来自德州仪器，型号UCC28C45。

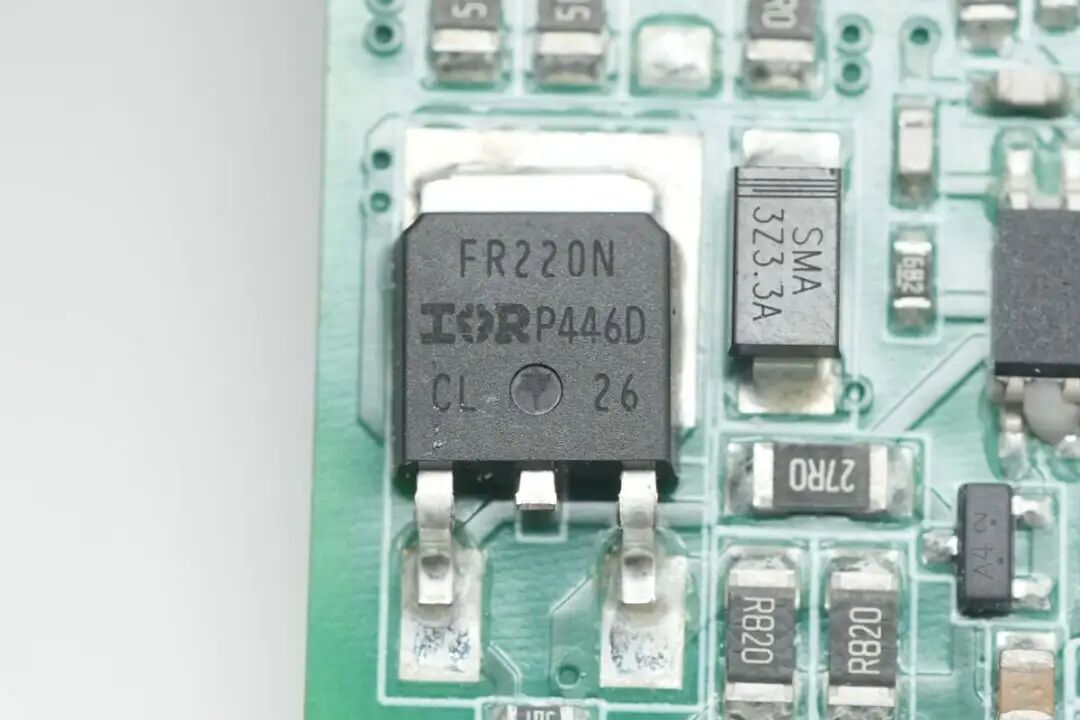

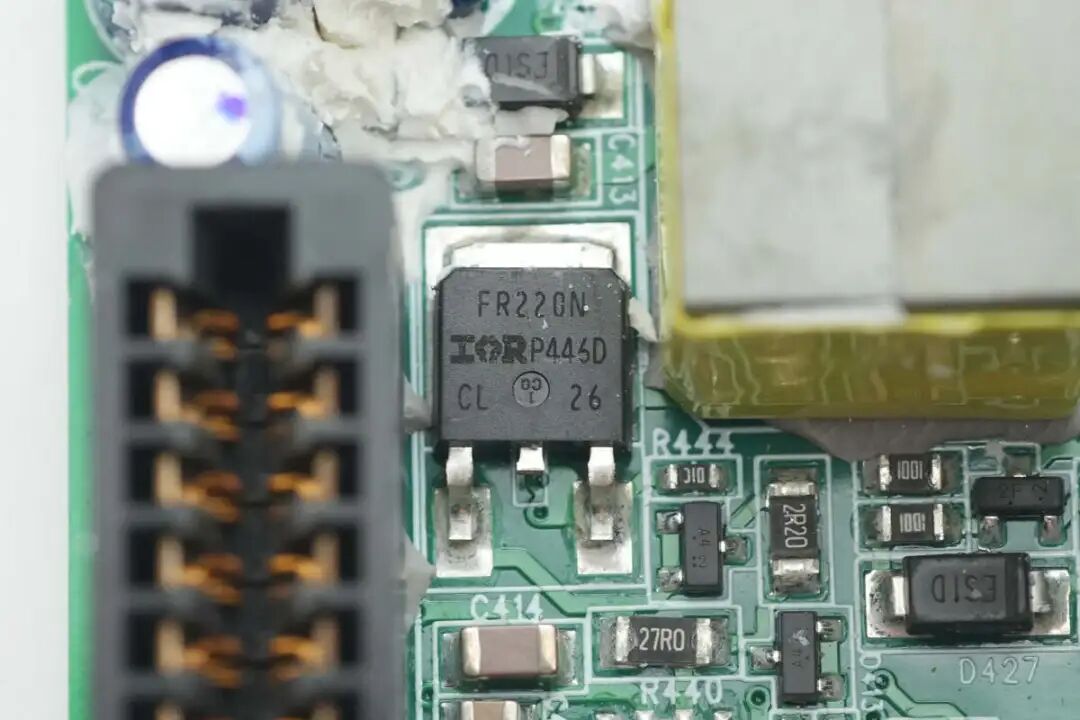

开关管来自英飞凌，型号IRFR220N，NMOS，耐压200V，导阻600mΩ，采用D-PAK封装。
变压器线圈缠绕高温胶带绝缘。

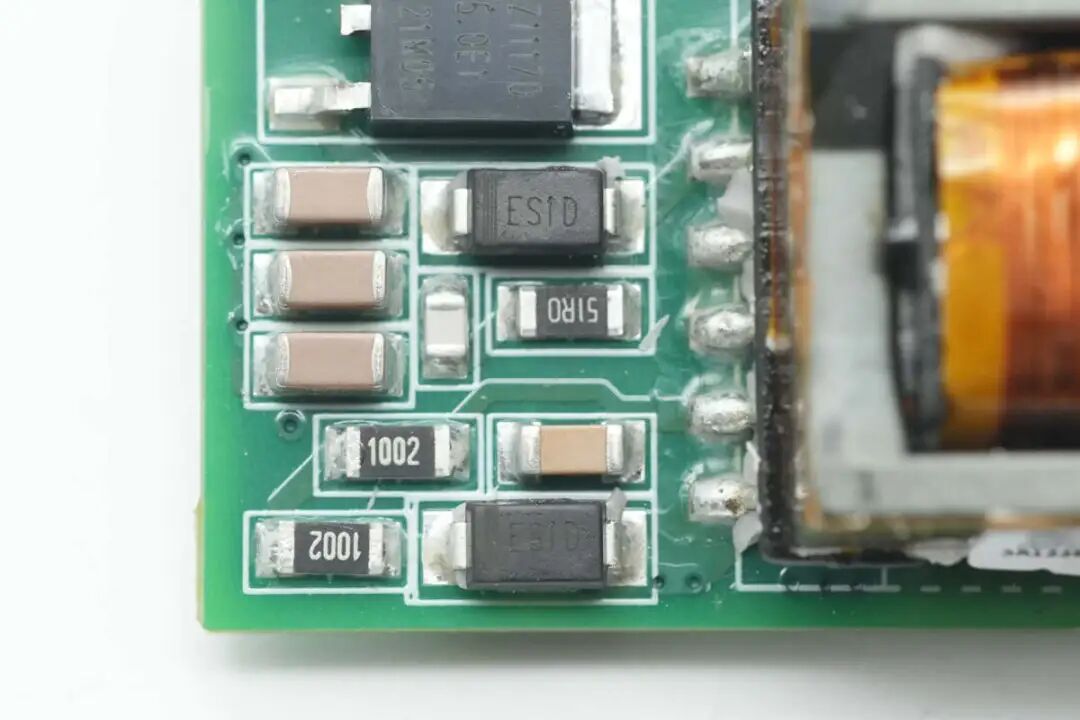

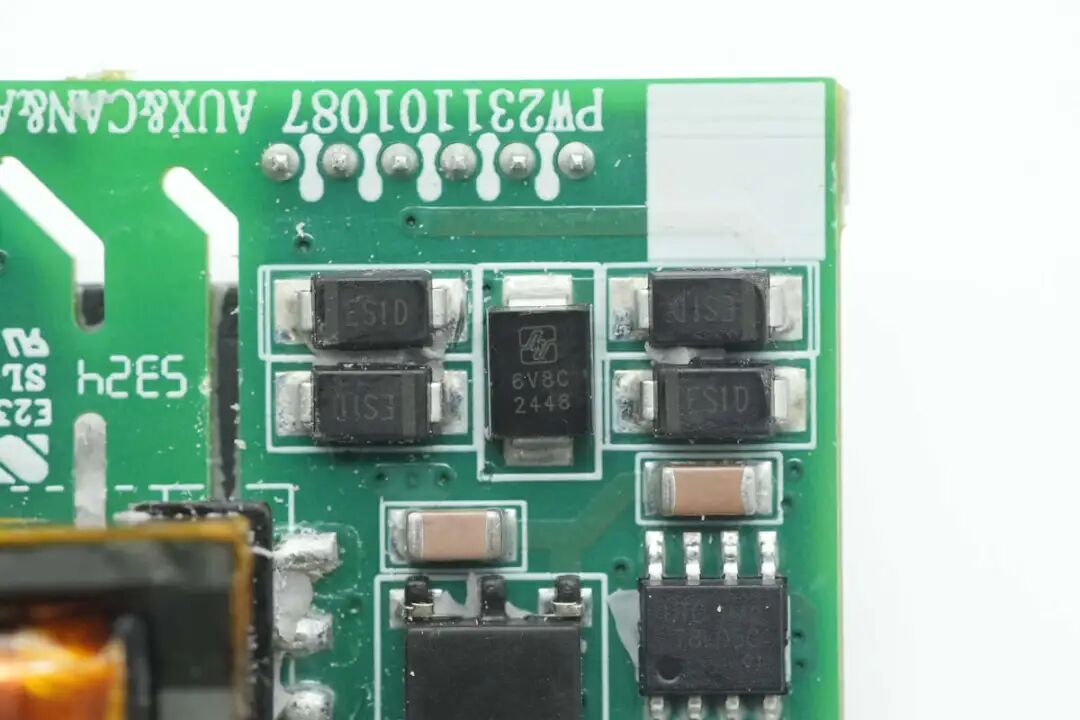

整流二极管和稳压管特写。
稳压芯片来自友顺，型号UTC78L05G.
两颗整流二极管特写。
稳压芯片来自达尔，型号AZ1117D-5.0TRE1。

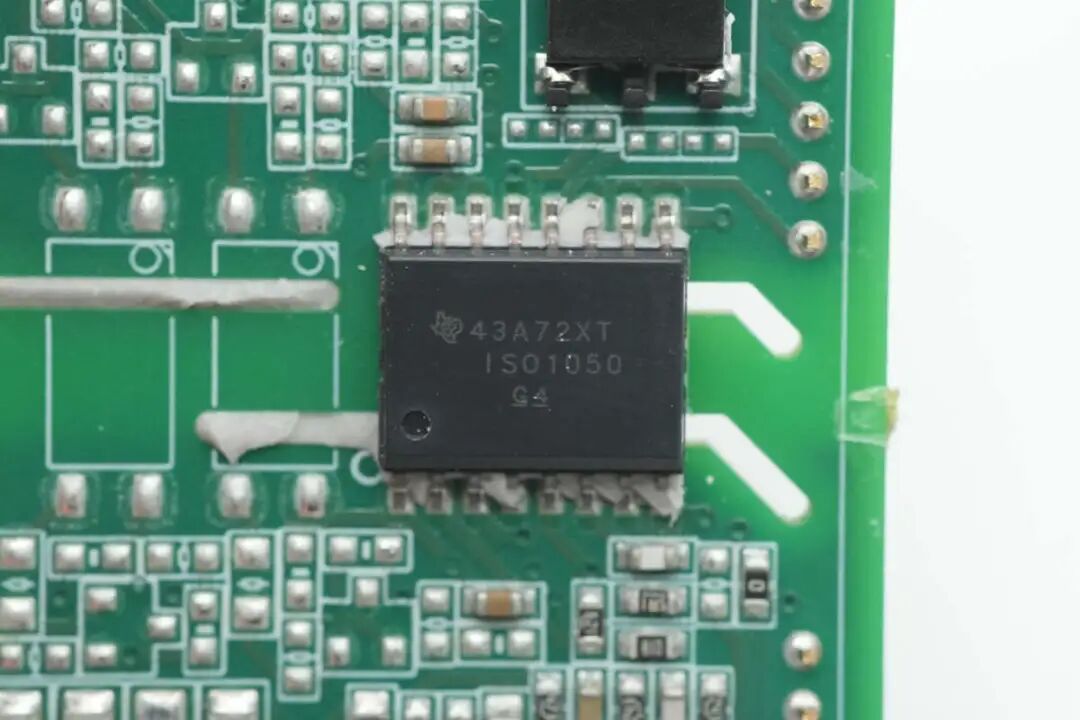

隔离通信芯片来自德州仪器，型号ISO1050，是一颗隔离CAN总线收发器，芯片符合ISO11898-2要求，支持3.3V和5V IO电压，采用SOIC16封装。
电源主控芯片来自德州仪器，型号UCC28C45。
开关管来自英飞凌，型号IRFR220N。
变压器磁芯缠绕胶带绝缘。

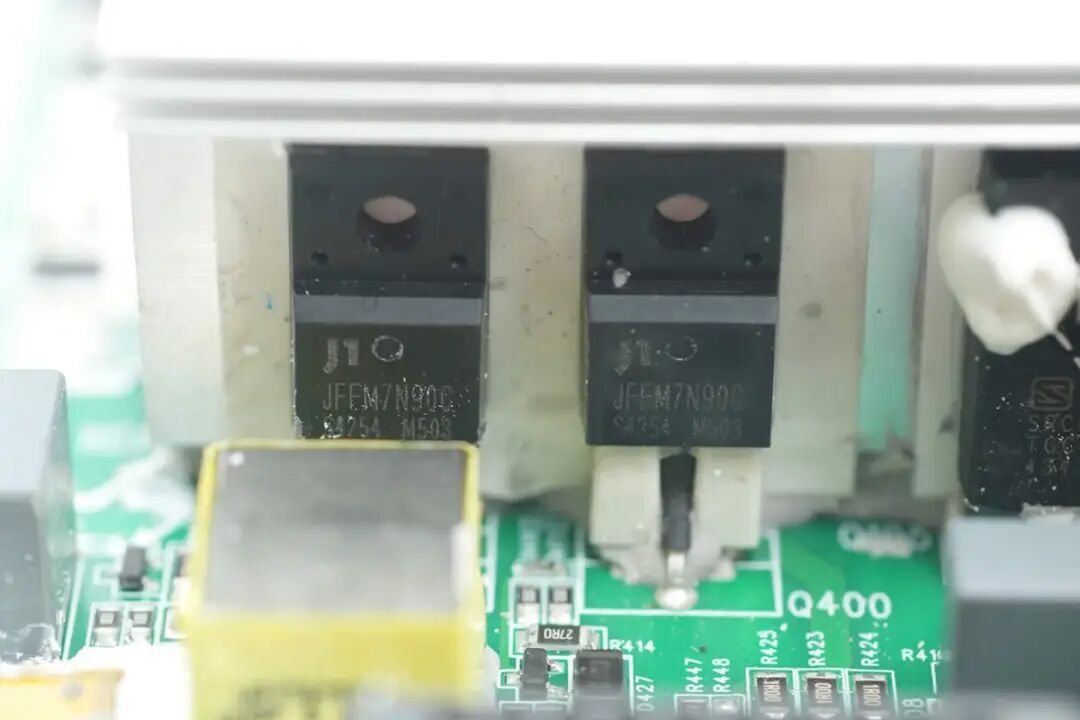

两颗开关管来自佳恩半导体，型号JFFM7N90C，NMOS，耐压900V，导阻1.65Ω，采用TO-220F封装。
另一颗变压器磁芯缠绕胶带绝缘。

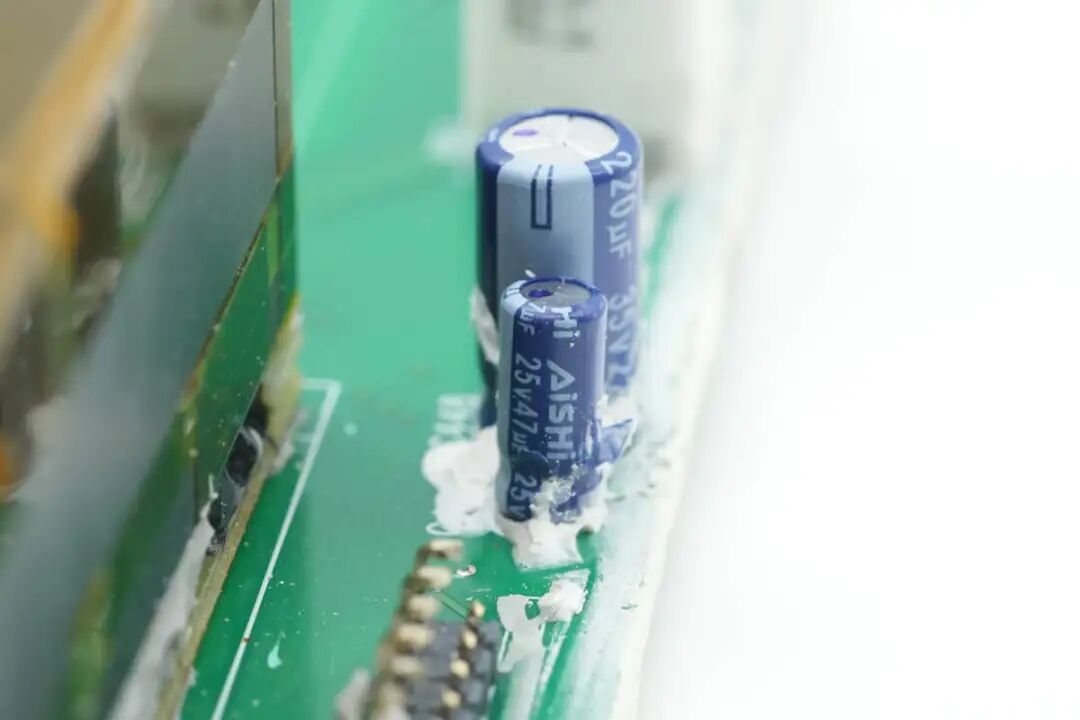

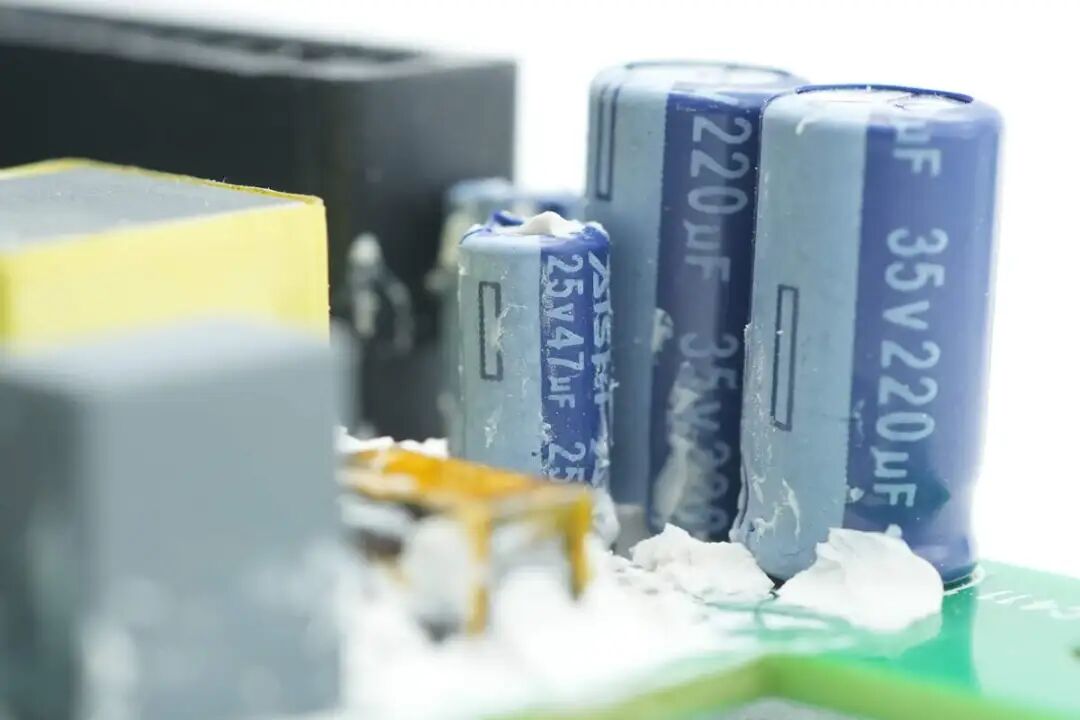

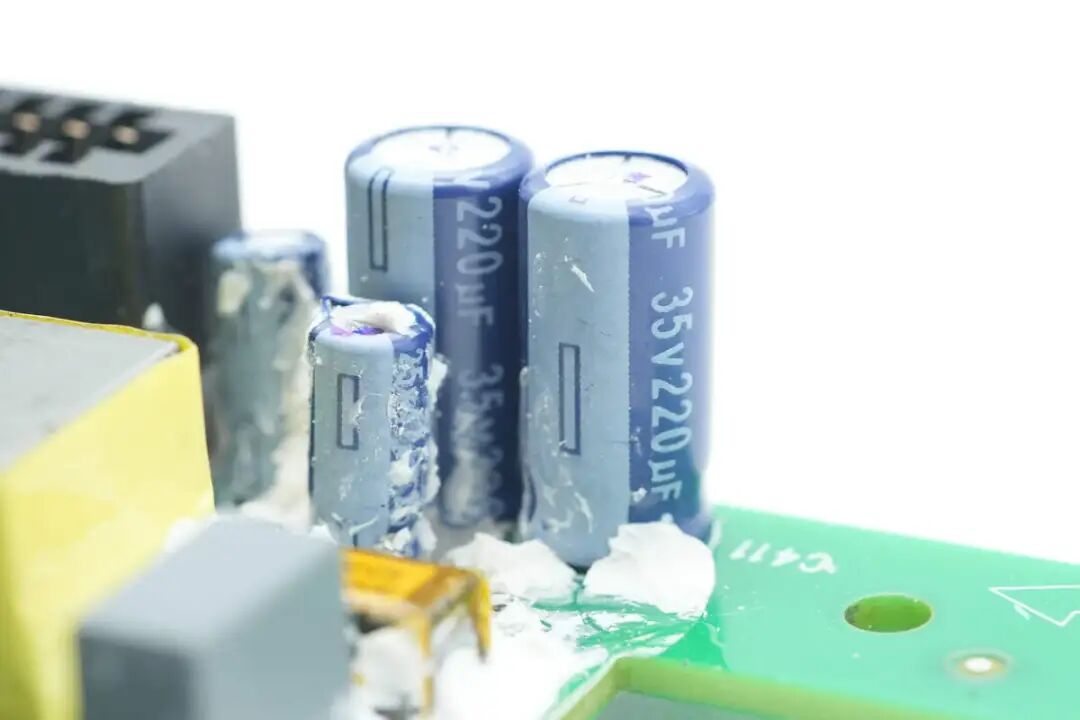

两颗滤波电容规格为35V220μF。
滤波电容规格为25V47μF。

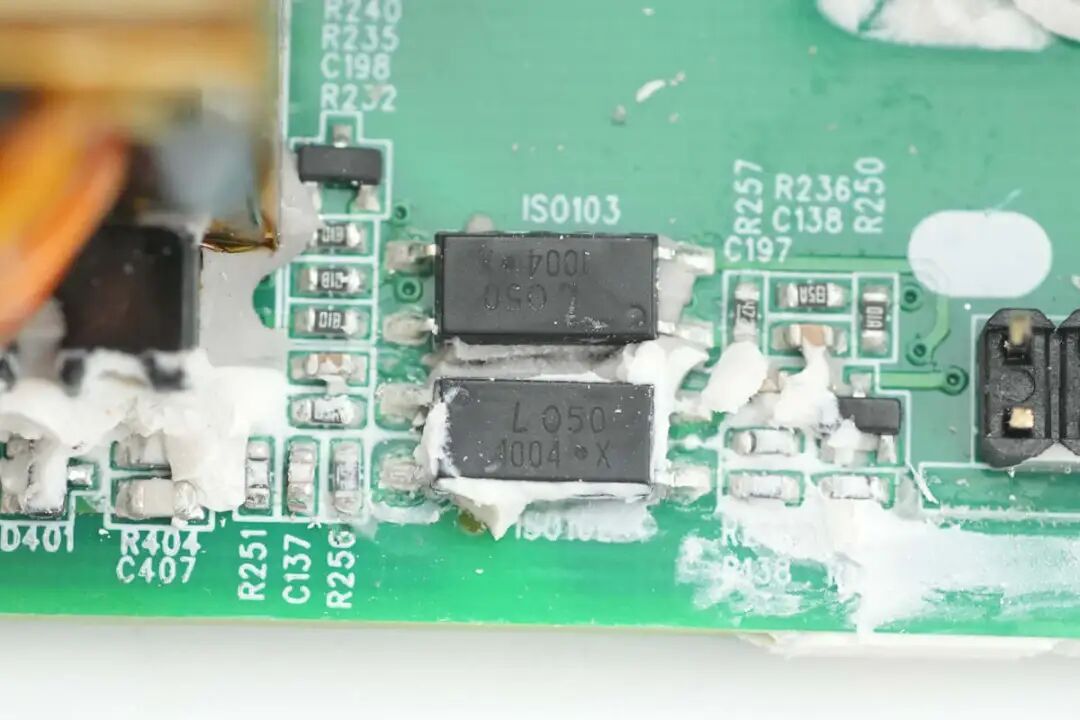

光宝LTV-1004光耦特写。

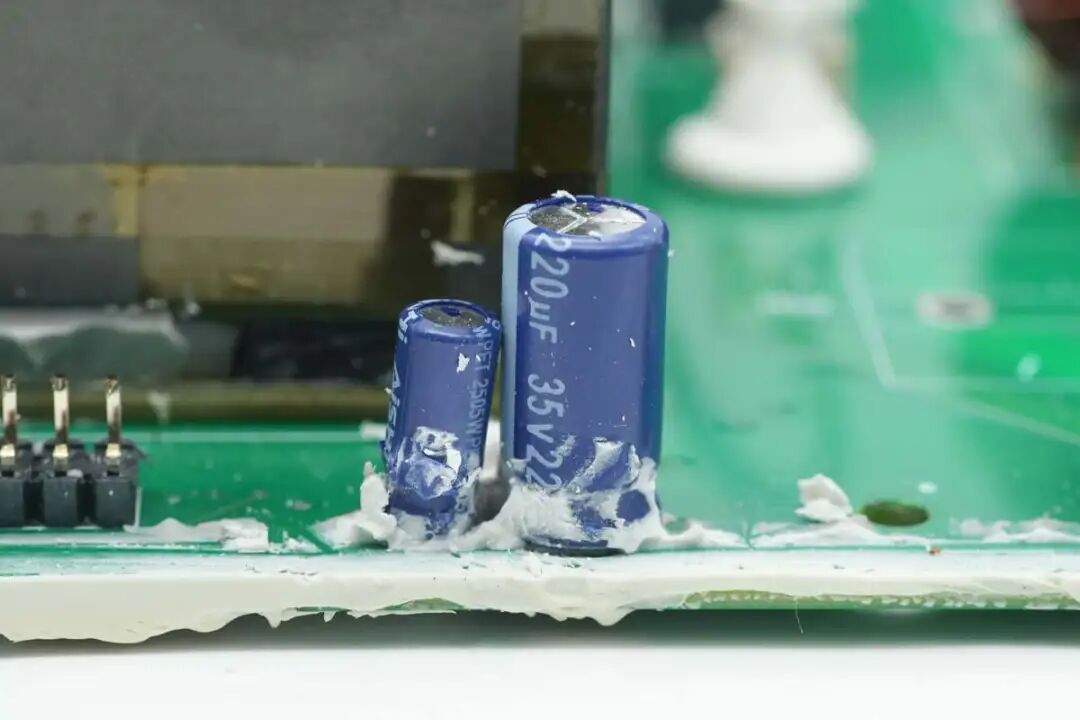

滤波电容规格为35V220μF。
滤波电容规格为25V47μF。

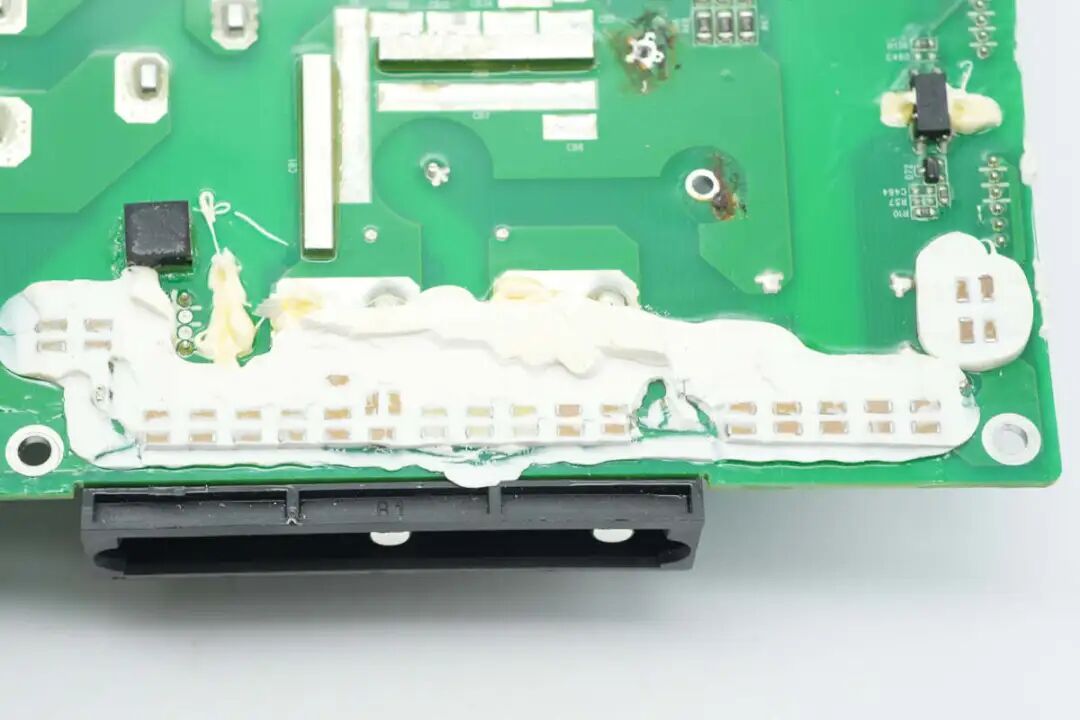

输出插座附近设有MLCC滤波电容，通过胶水覆盖保护。
小板通过螺丝固定。

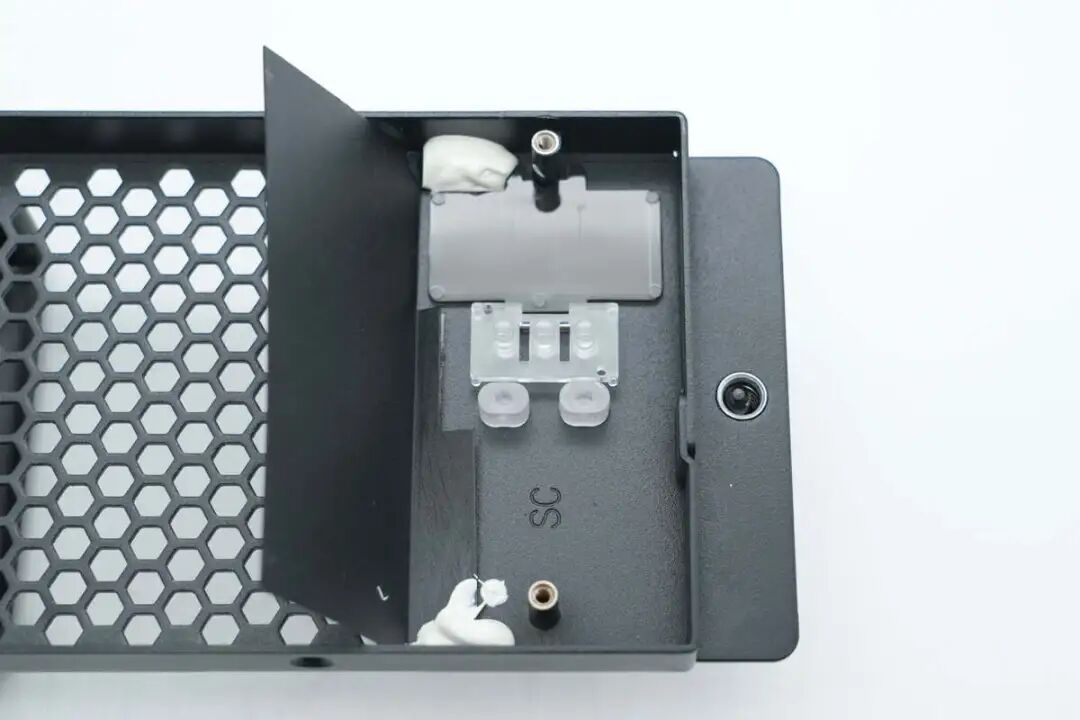

壳体内部设有透光窗口。

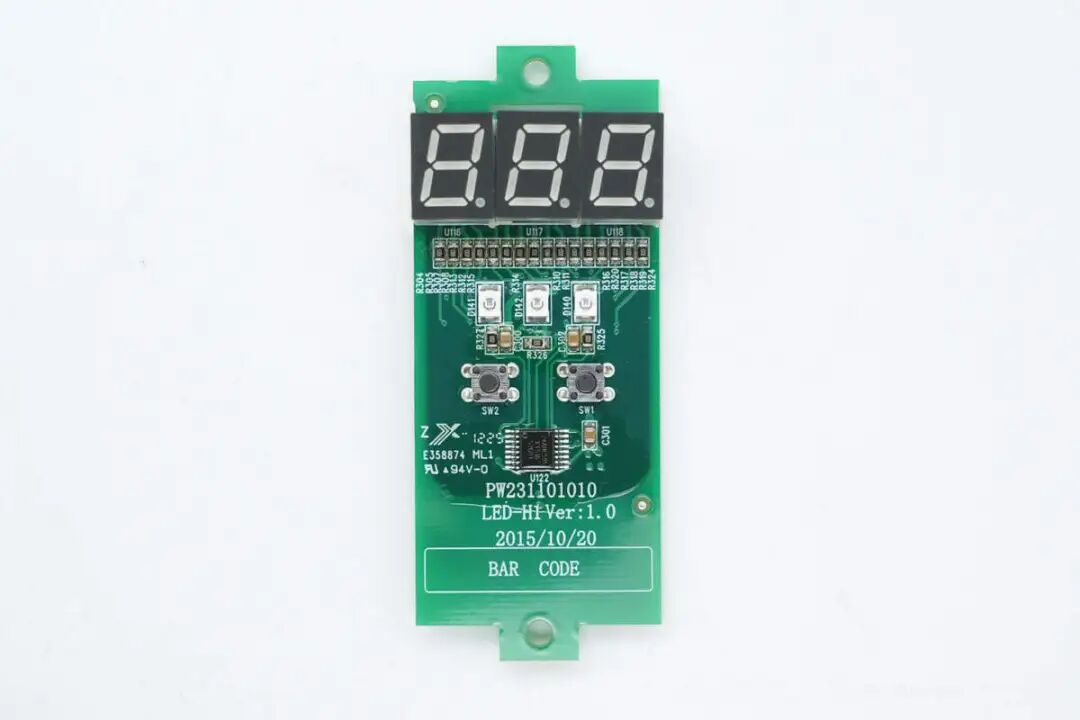

小板正面设有三颗LED数码管，三颗LED指示灯，两颗按键和一颗移位寄存器。

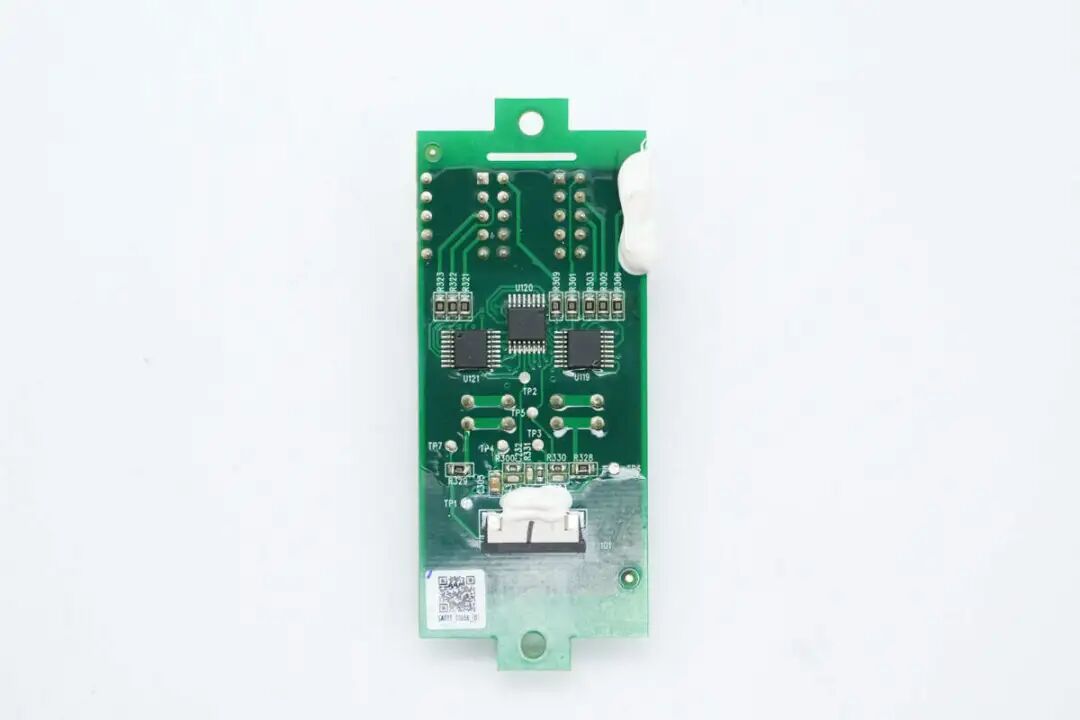

小板背面焊接三颗移位寄存器。

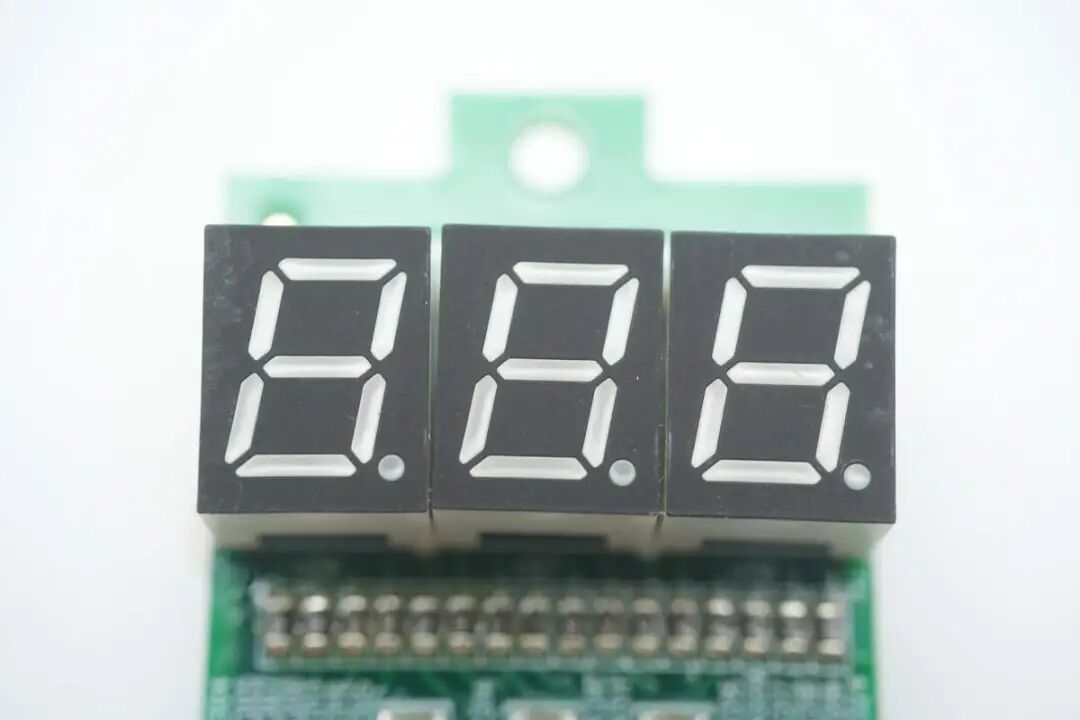

三颗LED数码管特写。

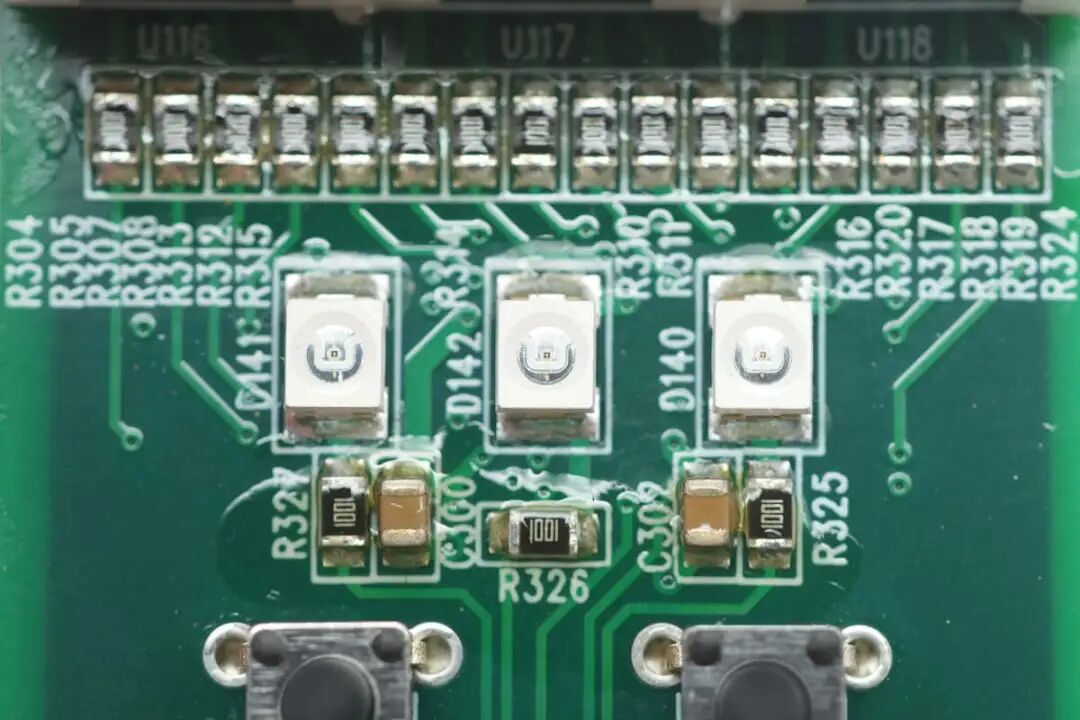

下方设有三颗贴片LED。

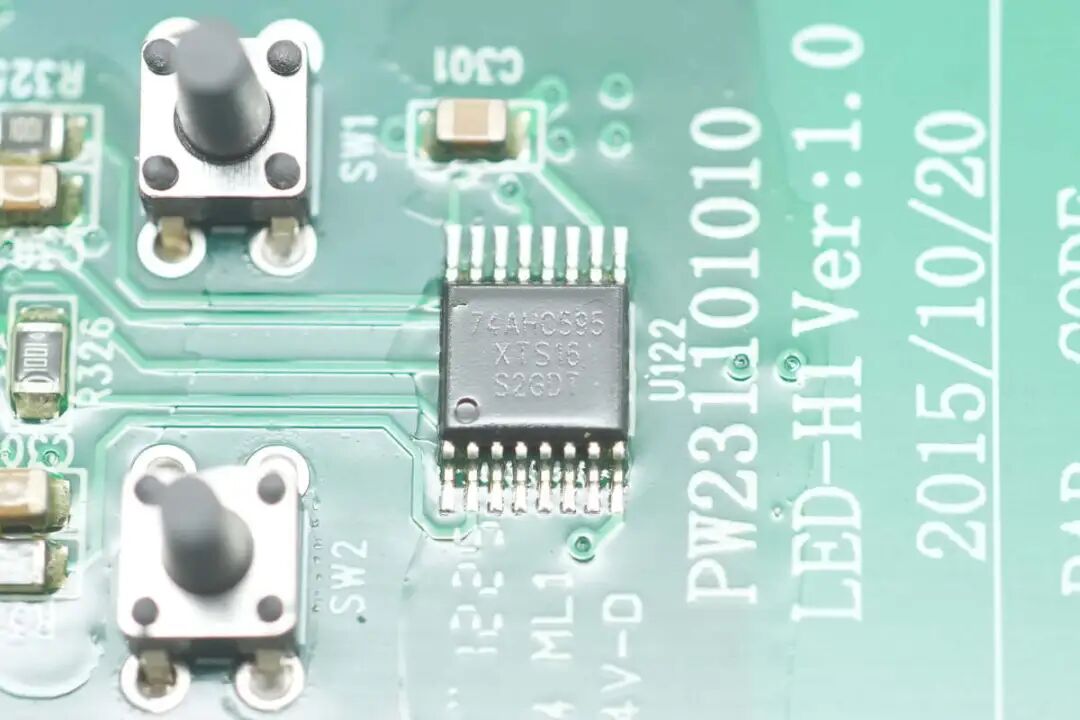

移位寄存器来自圣邦，型号74AHC595，是一个带有输出锁存器的8位串行输入 / 串行输出或并行输出移位寄存器，采用TSSOP16封装。

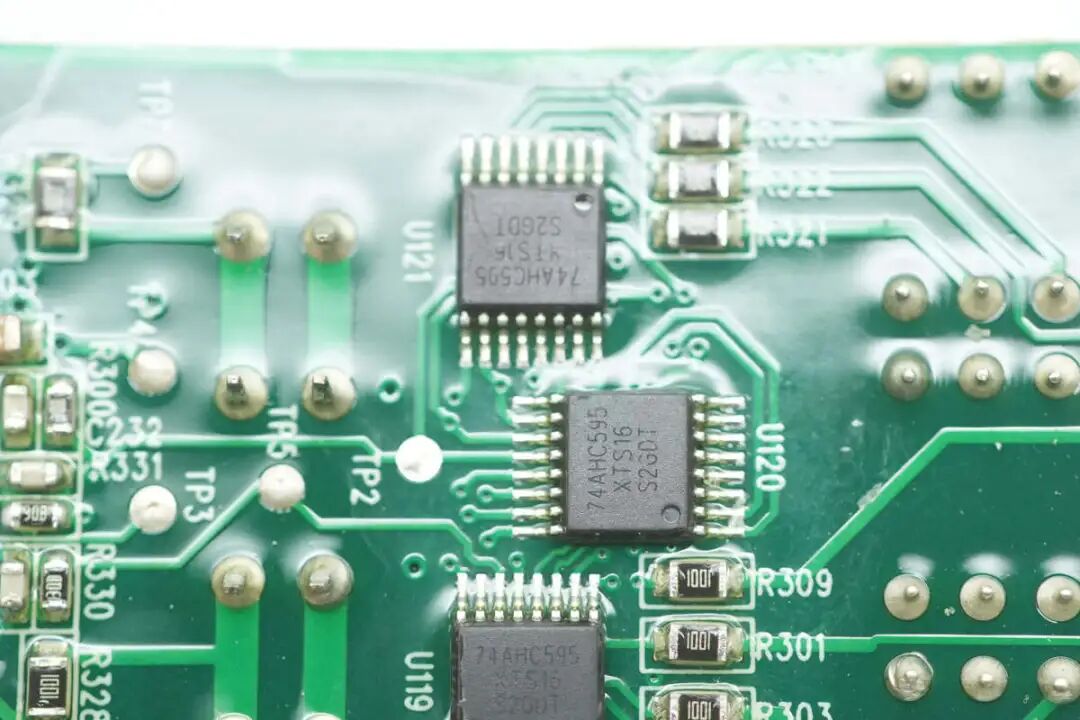

小板背面三颗移位寄存器型号相同。

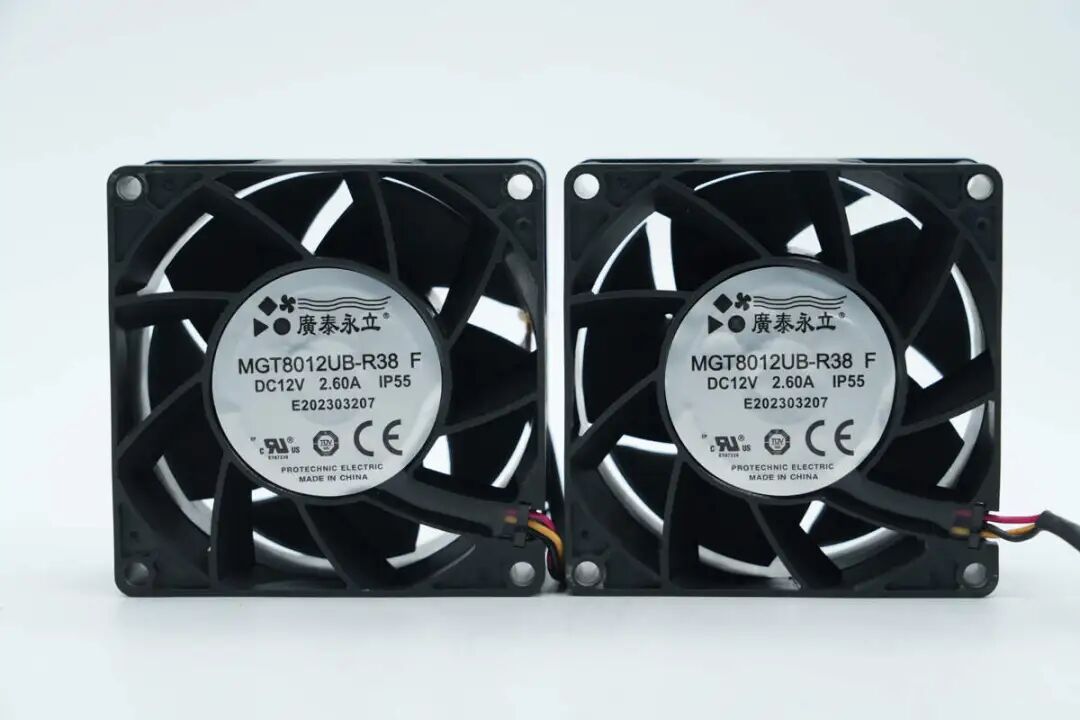

散热风扇来自广泰永立，型号MGT8012UB-R38，规格为12V2.6A，具备IP55防护能力。

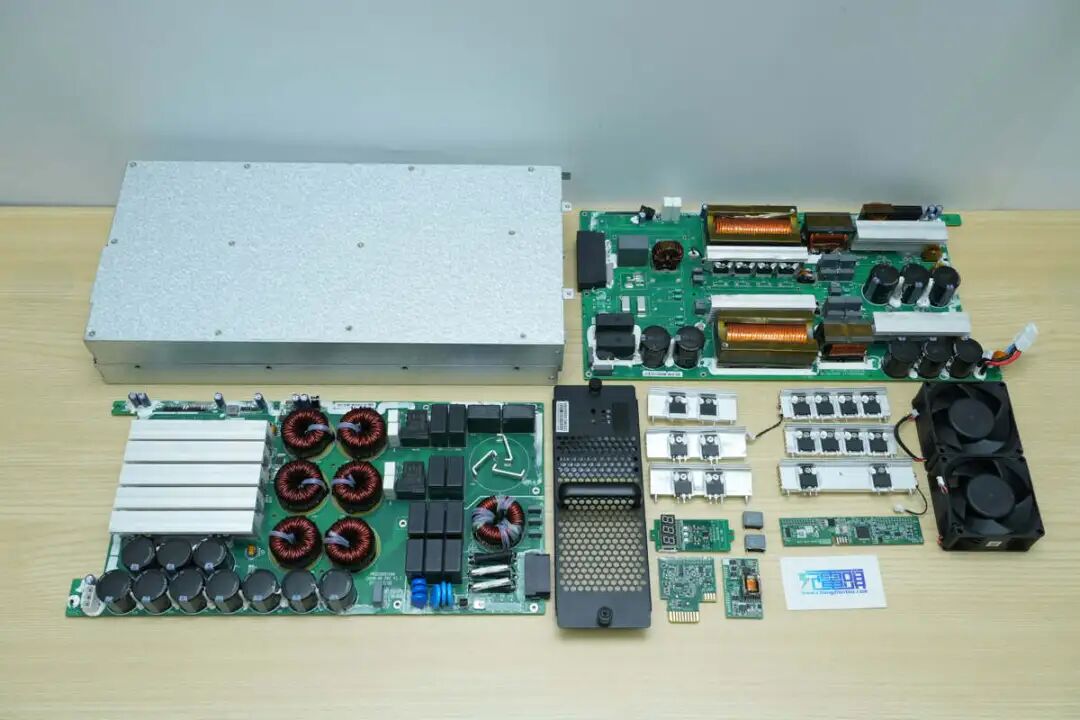

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上优优绿能UR100020-SW充电模块的核心器件清单，方便大家查阅。
优优绿能UR100020-SW充电模块支持三相交流380V输入，支持1000V输出电压，适用于不同电压平台新能源汽车充电。充电模块面板设有两个散热风扇，吸入空气，热空气从后方吹出。充电模块尾部设有连接端子，便于安装维护。模块具备多重保护功能，包括输入输出过压欠压，过流和短路保护。模块内部采用DSP控制，面板设有数码管显示信息，并具备CAN通信接口。
充电头网通过拆解了解到，优优绿能UR100020-SW充电模块采用金属外壳，前面板内部设有散热风扇，与外壳组成风道用于散热。壳体内部设有两块PCBA模块，分别为PFC和LLC部分，通过小板和导线连接。
PFC控制器采用德州仪器TMS320F28027PT控制器，通过纳芯微NSi1200隔离放大器进行电流采样，由瞻芯电子IVCR2403进行驱动。PFC开关管采用士兰微电子SGTP75V65FDB1P7 IGBT，搭配使用扬杰科技YJD112020NGG2碳化硅二极管整流。
LLC控制器采用德州仪器TMS320F28034PNT控制器，开关管采用尚阳通SRC60R025FBS，搭配使用扬杰科技MUR7560PL超快恢复二极管整流。充电模块中电解电容为艾华品牌，薄膜电容为法拉电子品牌。PCBA模块采用灌封工艺，背面涂有三防漆，有效提升产品可靠性，保障用户使用体验。
